DynamipsGUI详细使用教程(图文讲解)

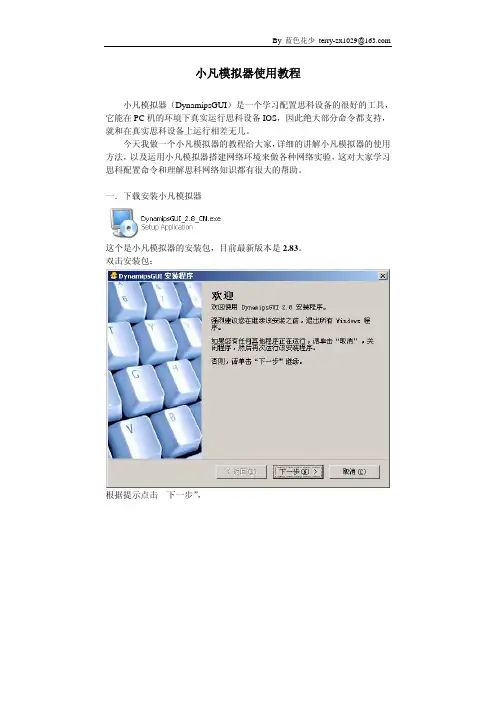

最详细的小凡模拟器使用教程
小凡模拟器使用教程小凡模拟器（DynamipsGUI）是一个学习配置思科设备的很好的工具，它能在PC机的环境下真实运行思科设备IOS，因此绝大部分命令都支持，就和在真实思科设备上运行相差无几。
今天我做一个小凡模拟器的教程给大家，详细的讲解小凡模拟器的使用方法，以及运用小凡模拟器搭建网络环境来做各种网络实验，这对大家学习思科配置命令和理解思科网络知识都有很大的帮助。
一．下载安装小凡模拟器这个是小凡模拟器的安装包，目前最新版本是2.83。
双击安装包：根据提示点击“下一步”，点击“同意”并下一步，继续点击下一步，可以自定义安装路径，但是需要记住的是安装好后，如果重新装了系统，原来安装好的就不能使用了，所以建议的方法是安装好了之后再备份系统就行了，接着下一步，下一步，下一步，接着就开始安装到指定目录下了。
注意，中间会出现安装WinPcap，让它安装，不然小凡模拟器不能使用。
最后完成安装。
桌面上会出现小凡模拟器的图标：二．搭建环境的准备1.安装好了之后需要准备好以“.bin”后缀结尾的思科路由器的IOS，例如：这个是cisco 3640路由器的IOS，c3640-jk9o3s-m.12.4(16).bin命名规则如下：c3640：cisco3640系列路由器j：企业级k9：IPSec 3DES，高于64位的强加密(3DES、AES)o3：带入侵检测系统IDS、SSH的防火墙s：加VoIPm：在路由器的RAM中执行IOS12.4：IOS主版本12.416：代表经过16次修订2.拓扑图的准备：首先自己应该明白，需要搭建一个怎样的环境，实现怎样的一个实验现象，可以在草图上先画出拓扑图，然后再来用小凡模拟器搭建网络拓扑。
我以下面一个简单的环境做为演示，教大家来搭建网络拓扑：两台路由器直连：拓扑说明：两台路由器R1,R2R1的S0/0连接R2的S0/0三．搭建网络环境1.双击小凡图标在出来的界面中，选择路由器个数，我们这里选择2个；因为我们的IOS 是思科3640路由器，所以设备类型3640前面打钩。
Dynamips安装使用图文教程
IOS版本：c7200-adventerprisek9.124-9.T.binDynamips，这绝对不是一般的cisco路由器模拟器。
dynamips和boson netsim的区别在于：boson 是模拟出IOS的命令行，而dynamips是模拟出cisco7200路由器的硬件环境，然后在这个环境中直接运行Cisco的IOS。
换句话讲，dynamips模拟出的是真实的路由器，就象你在PC上用街机模拟器玩街机游戏一样。
Dynamips0.2.5-pre26几乎解决了原先CPU利用率100％的问题，现在大家不用担心cpu一直100％了，不过内存还是越多越好！Dynamips几乎可以完成CCNA、CCNP、CCSP、CCIP、CCIE所有的路由试验。
1、Dynamips模拟器分为两个版本：winxp版和win2k版，本软件包仅提供win xp系统的bat文件，win 2000用户请将bat文件中的dynamips-wxp.exe替换成dynamips-w2000.exe。
（win2003视同winxp）2、使用前，请先安装winpcap_3_1.exe、SecureCRT。
3、双击xp_获取gen-eth.bat，抄下主机网卡的参数，例如：----------------------------------------------------------------------------------------| E:\sim\files>dynamips-wxp.exe -e| Cisco 7200 Simulation Platform (version 0.2.5-pre26-x86)| Copyright (c) 2005,2006 Christophe Fillot.|| Instance ID set to 0.| Network device list:|| \Device\NPF_{A8A3E349-7687-431F-A55F-D8AEA27DB117}: Realtek RTL8139 Family Fa| st Ethernet Adapter| \Device\NPF_{89DBA75C-CF04-466B-9F49-D9A9CD280820}: VCD VNC Adapter----------------------------------------------------------------------------------------抄下真实网卡的信息：NPF_{A8A3E349-7687-431F-A55F-D8AEA27DB117}，替换xp_r6.bat和xp_r7.bat中的gen_eth参数。
细!教你从零开始使用小凡模拟器
DynamipsGUI，是由国人CCIE小凡开发的一个思科模拟器图形前端。
它不仅整合了思科所有的IOS模拟器，而且还整合了BES以及VPCS。
它是一个综合的模拟器解决方案。
它配置输出采用的是bat批处理文件。
目前最新版是2.8。
PacketTracer5则是由美国思科公司开发的一个模拟器。
还有其他的模拟器，比如GN3。
此软件标题栏虽然显示的是未注册，但是一般下载的都会有该软件的所有功能。
使用完毕会显示提示注册的信息。
未注册的用户有时候使用时会软件自动升级，然后发现软件链接不行。
因为被删除了一些文件。
需要再次安装。
目前的方法是在使用时，断开网络。
模拟好路由交换结构后再连接到网络DynamipsGUI前身源于美国加利福尼亚一黑客的杰作，为此CISCO也是相当的不爽，当然这是后话了。
后被小凡编写成为中国CISCO学习者，考CCNA、NP、IE必备的模拟软件，为大家省去了不少银子。
现在新手学cisco的，基本都在用Dynamips和PT ，但是很多新手不会使用Dynamips，或许你看了这篇文章之后，至少会对Dynamips有点认识，应该基本都会用了。
Now，Follow Me 。
看图说话：按照图中用数字标出的序号来解释该区域：区域1：这里是选择路由器和交换机的个数的，这个地球人应该都知道吧。
区域2：这里可以选择一些不需要Cisco IOS的模拟设备。
如：FrameRelay交换机ATM交换机。
区域3：这里是选择设备类型的，以上都是Dynamips目前所支持的设备类型。
区域4：这里是选择设备类型、IOS存放路径、idle-pc值、NP E类型、虚拟内存（表示虚拟设备的RAM所占的内存大小,因为dynamips在模拟时候需要将主机的物理内存模拟成模拟设备的RAM）、寄存器。
区域5：这里是配置分布式的dynamips的设置区域区域6：这里是设置可以和主机（就是你的物理机）通信的。
区域7：可以直接读取真实设备里的NVRAM里的配置文件(.ini 格式)区域8：输入目录是指生成的bat文件保存路径，自己建立哦。
GNS3模拟器Dynamips使用说明书讲解
GNS3教程Version 0.5：目录译序 (3)GNS3 图形化网络模拟器 (4)Windows用户的GNS3 Quick Start Guide (6)Step 1：下载GNS3 (6)Step 2：安装GNS3 (7)Step 3：配置IOS (8)创建简单的网络拓扑 (9)GNS3 的主界面 (13)创建复杂的网络拓扑 (14)在网路拓扑中添加PC (17)使用PuTTY或TeraTerm等终端程序 (23)使用软件WinTabber来组织多个Telnent窗口 (24)内存和利用率问题 (25)IOS映像文件的解压缩 (27)Frame Relay、ATM、Ethernet交换设备 (27)分组捕获 (28)保存和load网络拓扑 (29)Client/Server和Multi-Server模式 (30)Console工作区和Dynagen命令 (30)PIX防火墙仿真 (30)GNS3 的图标管理 (30)相关资源 (31)Dynamips 作为一款十分优秀的 Cisco 路由器模拟软件，实验模拟效果远比Boson NetSim 更加真实可信。
Boson NetSim 是对IOS 命令行的模拟，而Dynamips是通过在计算机中构建运行IOS 的虚拟机来真正运行IOS 实现对Cisco 路由器的模拟。
Gynagen 是一种基本文本的Dynamips 前端系统，初学者使用Dynamips 时总是感觉存在一定程度的不便和困难。
当前，如果对Dynamips 非常熟悉，无须任何前端系统就可以很好地进行相关网络模拟。
就像一个用户可以在命令行中实现在图形界面中完成的所有任务一样。
GNS3 的推出在一定程度上解决了Dynamips 不如Boson NetSim 易用的问题，受到了Dynamips 初学者的欢迎。
Dynamips 的图形化前端系统除了GNS3 外，还有GynamipsGUI。
但GNS3 除了像GynamipsGUI 能够可视化地设计实验网络拓扑外，还可以直接利用GNS3 完成相关的模拟实验。
Dynamips使用手册及介绍
Dynamips，这绝对不是一般的Cisco 路由器模拟器。
dynamips 和boson netsim 的区别在于：boson 是模拟出IOS 的命令行，而dynamips 是模拟出cisco7200 路由器的硬件环境，然后在这个环境中直接运行Cisco 的IOS。
换句话讲，dynamips 模拟出的是真实的路由器，就像你在PC 上用街机模拟器玩街机游戏一样。
一、 下载安装Dynamips 原版程序可以从http://www.ipflow.utc.fr/blog/网站下载，其原始作者是：伟大的Chris，他是值得让每一位学习网络的爱好者所敬仰的人。
但是如果您是一个Dynamips 的新手，推荐您从以下网站上下载已经准备好的集成的实验环境。
下载地址如下所示：以下服务器在早晨10：00以前能保证下载的通畅。
FTP 服务器地址：ftp:///FTP 服务器帐号：edurainbowFTP 服务器密码：cisco虚拟机存放目录：/Software/Dynamips/Full2Version/网站提供三个压缩包：1. dynamips@edurainbow.rar 完整的实验环境包含IOS 镜像，适合新手或是怕费事的用户。
2. dynamips@edurainbow_program.rar 仅仅只有相应的程序文件，不包含IOS文件需要配合dynamips@edurainbow_ios.rar 文件的IOS 文件。
3. dynamips@edurainbow_ios.rar 包含了所有实验环境的IOS 文件。
您可以只选择dynamips@edurainbow.rar 的文件。
也可以分别下载程序文件和IOS 文件进行安装。
当下载相应的压缩包到本地时，将其解压缩到硬盘的任意位置，Full2Version 不对安装目录有要求。
如果你下载的是dynamips@edurainbow_program.rar 的话，你还需要下载dynamips@edurainbow_ios.rar 文件并将其解压缩到安装目录的ios 子目录中。
Dynamips模拟器使用
Dynamips模拟器使用1、此区域是选择交换机路由器的个数2、这里可以选择一些不需要IOS的设备，如：虚拟PC3、选择所需要的设备类型，以上为小凡所支持的设备类型4、选择所需设备类型、IOS路径、idle-p值、NPE类型、虚拟RAM和寄存器5、此处是配置分布式dynamic的设置区域6、这里可以设置连接到主机通信（桥接方式）7、这里是直接读取真实设备里的NVRAM里的配置文件（.ini格式），选择输出目录（自己建立）下面以上面拓扑图为例做逐步讲解一、使用虚拟PC1、首先根据实验拓扑图做相关配置，选择设备数量和类型2、计算idle-pc值（解决在开启模拟设备时不至于CPU占用率达到100%，所以这个值是非常重要的，建议关闭其他所以程序，然后再进行计算），点击计算idle-pc，确定IOS文件存在，在弹出窗口按任意键继续，如图：idle-pc参数（先按组合键ctrl+]，然后放开ctrl+]，再按i键），按完后就是等待，如图：等待一会，出现下图：Idle值的选择建议：如果是路由器选择3c结尾，如果是交换机选择ce，确定配置3、择输出目录4、模块设置路由器模块配置交换机模块配置选择控制台输出为直接输出生成文件，不要取消，否则需要手工去copy连接设置，VPCS为虚拟PC最后生成.BAT文件，会在输出目录里生成配置文件，其中PC1里为设备的批处理文件，VPCS 为虚拟PC文件，CONNINFO.TXT为连接信息5、VPCS 的使用打开vpcs.exe ，支持9台虚拟PC ，使用数字1-9来切换。
虚拟PC配置：ip ip地址网关子网掩码长度二、使用桥接方式1、设备选择，参数设置2、PC桥接参数设置最多可以桥接9台计算机，实验过程可以配合真机和虚拟机使用，一下为桥接真机的真实网卡计算桥接参数，出现以下界面选择正确的网卡参数，根据本地网络查看网卡类型其他设置相同，关键是网卡参数选择。
Dynamip模拟器介绍PPT课件
2021/6/7
4
Dynamip模拟器能做什么
路由器配置实验 IP网络互联与规划实验
自由的拓扑构建
网络优化实验 网络现象与流量分析 远程实验平台
2021/6/7
5
Dynamip模拟器功能
支持相应版本IOS的所有命令
要做任何实验，只需调用不同的IOS
支持相应版本的所有板卡
只需编写简单的脚本语句，即可添加需要的板 卡，为路由器硬件升级
Dynamip模拟器极耗系统资源的解决方法
解决方法：获取并调整idle值
优化效果
使用idle值以后，CPU占用率由100%下降到 40%以下
2021/6/7
8
Dynamip模拟器的进入方法
运行Dynagen主体软件 调用相应的拓扑文件（*.net） 使用“超级终端”或代替软件登录
IP：本机IP或指定的远端IP 端口号：可自定义，如3001
2021/6/7
9
Dynamip模拟器实际使用步骤
1、安装（winPcap、Dynagen） 2、以文本形式编辑.net文件
更改指定存放路径 获取网卡参数 更改拓扑
3、“启动服务”（运行Dynagen） 4、调用.net文件
2021/6/7
10
Dynamip模拟器实际使用步骤(Cont.)
2021/6/7
1
设计思想
用计算机模拟路由器硬件
能模拟的路由器型号包括：
2610, 2611, 2620, 2621, 2610XM, 2620XM, 2621XM, 2650XM, 2651XM, 2691；
2021/6/7
2021/6/7
11
原始网络拓扑图
e0 e1
Dynamips使用指南
Dynamips使用指南一、下载安装首先下载Dynamips，推荐使用修改版，里面整合了不少方便和有用的东西。
下载地址：主页上有链接。
（不保证地址长期有效）下载完后解压缩到硬盘中，进入Dynampis文件夹，如图，有几个目录和几个文件。
“bin”包含了核心文件和一些工具。
“ini”包含一些配置文件。
“ios”用来放IOS。
“net”是拓扑文件目录。
“setup”里有几个小工具，第一次使用Dynamips需要使用。
“tmp”放置生成的临时文件，如NVRAM，ghostios等，如果需要回复初始设置只需删除此目录下所有文件即可。
“$“开头的三个文件是相应的虚拟服务，用来启用Dynamips进程。
具体使用方法后面介绍。
二、初次使用需要的配置首先进入setup文件夹，如图：1.运行“安装Win_Pcap”，如果已经安装可以跳过此步。
2.添加环回接口。
具体操作为“控制面板”——“添加新硬件”——“下一步”——“手动从列表选择硬件”——选择“网络适配器”——“下一步”——厂商选择“Microsoft”——选择“Microsoft环回适配器”——“下一步”。
安装完后，在控制面板——网络连接中打开环回适配器的属性，并为其配置IP地址，配置为192.168.1.3，掩码255.255.255.0。
（也可以配置为其他地址，但需要修改一些文件，建议配置为192.168.1.3）3.运行修改网卡参数，如图：鼠标右键点窗口，选择“标记”，然后用鼠标选取网卡参数并ctrl+c复制（注意复制完成前鼠标不要松否则复制不成功）。
如图：然后鼠标右键点窗口，选择“粘贴”，并按回车确认，如图：（如果实在复制不上，手工打上网卡参数也可以）三、一些细节问题“ini”目录中的文件。
“idlepc”文件是idle-pc的配置文件，调用拓扑时会从这里调用idle-pc的值，打开文件可以看见格式为：c7200-adventerprisek9-mz.124-22.T.bin = 0x614a2378非常好理解，前面是ios的文件名后面是idlepc的值（下面讲如何获取idlepc值）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DynamipsGUI2.7使用介绍DynamipsGUI前身源于美国加利福尼亚一黑客的杰作，为此CISCO也是相当的不爽，此模拟器可以自己选择加载IOS，能比较真实的再现硬件环境。
不象boson那样的傻瓜样式的就是打字联系命令。
首先我按图中序号对每个区域进行介绍:①:此区域是选择交换机和路由器的个数(有点废话)②:这个地方是选择设备类型,IOS路径,idle-p值NPE类型,虚拟(表示虚拟设备的RAM所占的内存大小,因为dynamips在模拟时候需要将主机的物理内存模拟成模拟设备的RAM)③:此区域是配置分布式的dynamips的设置区域.这个区域暂时还用不到.④:这里可以选择一些不需要IOS的模拟设备。
如：FrameRelay交换机ATM交换机,以太网交换机(现在已经有支持交换的模块NM-16ESW).由模拟器自己提这些功能.⑤:设备类型,选择你所需要模拟的设备，以上的设备为dynamips目前支持的类型,其他的都不支持.⑥:这里可以设置连接到主机通信(下文详细介绍)⑦:可以直接读取真实设备里的NVRAM里的配置文件(.ini格式)⑧:输出目录(自己先建立)（根据上面这个拓扑来介绍,希望大家在弄懂基本东西以后,可以在举一反三吧.东西是活的,活学活用）接下来,我从起始配置到最后开始实验在做逐步讲解.1.首先选择根据上面这个拓扑图(建立在做实验的时候在草稿纸上画好拓扑图,注释好个端口设备的IP).我们来用dynamipsGUI来配置脚本文件(注意:现在的dynamipsGUI和dynamipsee都是可以视化的写dynamips的脚本程序.不是模拟器.有的初学者.总以为这两个程序是模拟器.真正的模拟器是dynamips).未安装的朋友请点下载好安装.点击桌面DynamipsGUI图标打开.2.好了,打开以后,根据上面的图我们假设R1，R2，R3都使用3640,而R4使用7200.那么我们选择路由器个数为4，并选择桥接到PC.在⑤设备类型里钩选3640 和7200.如图:3.在②设备配置区域里下拉选择7200,然后浏览选择你的IOS文件.（注意IOS在网上下载后,后缀名为BIN，大家需要将后缀名字改为RAR，然后在解压出来,这样在运行模拟设备时候就避免了再解压）.接一下步是最让初学者感到困惑的地方.计算idle-pc值(idle-pc只为了解决在开启模拟设备时不至于你的CPU占有率达到100%,所以这个值对于能做好实验很重要).好.指定好IOS路径以后.我们点击计算idle-pc,确定IOS文件存在.之后在弹出窗口中按任意键继续.如图:按组合键ctrl+] ,接着在单独按i键.记住不要三个键一起按.按完以后就是等待了.如图:等待一会儿,出现下图:看到下面出现一排值.这就是我们所需要的idle-pc值.那么这么多我们怎么选择呢？好！注意看count等于后面的数字.找到一个count最大值.然后记下前面的一串16进制数.例如上面这图.count=72,这个里面有两个72的值,我们同时记下这两个值.0×605c33fc 和0×605c345c.然后在回到dynamipsGUI界面.将0×605c33fc(或者0×605c345c)填入.(说一下这地方的原则:大家不要一味的相信最大值就是必须要选择的值.这要看情况而定.如果当你选择一个最大值,然后在后面开设备的时候却出现了CPU100%的情况,那么这个时候你就应该重新去计算idle-pc值,只到CPU占有率维持在一个正常值.我上面说的选取最大的count值是应该理解为从最大的count值开始去试.这样一直到找到一个合适的idle-pc值)4.接下来是NPE类型这里dynamipsGUI已经有默认值了.我们不需要在去设置它.而在虚拟内存这里dynamipsGUI作者也给出了各个类型模拟器的默认值.大家可以根据IOS的大小去更改.也要根据自己的物理内存而定.而后面的参数128 –disk0 4 ,128的意思是拿128MB的物理内存来作为虚拟设备的RAM, –disk0 4是dynamips的参数在说明文件中的解释为: –disk0 : Set PCMCIA ATA disk0: size.这是节省内存的参数.不过3600不支持这个参数.大家如果想深入研究可以读说明文档内容,如下:The emulator currently supports the following platforms:- Cisco 7200 (NPE-100 to NPE-400)- Cisco 3600 (3620, 3640 and 3660)- Cisco 2691- Cisco 3725- Cisco 3745- Cisco 2600(2610/2611/2620/2621/2610XM/2620XM/2650XM)To emulate another platform, use the “-P” command line option (for example,“-P 3725″ or “-P 3600″).For the 7200, you can change the NPE type with the “-t” option.It is possible to select “npe-100″, “npe-150″, “npe-175″, “npe-200″,“npe-225″, “npe-300″ and “npe-400″. The “npe-g1″ is not working.For the 3600, a 3640 with 128 Mb is emulated by default. You can change thiswith the “-t” option and by specifying “3620″ or “3660″.Don’t forget to set the chassis type depending on your IOS image,a c3660 image will not run on c3640 hardware and vice-versa.Remark: PCMCIA card emulation is not supported yet with Cisco 3600.还有一个要说明的,大家如果在以后碰到dynamipsGUI界面的虚拟碰到后面跟一个参数-X （注意为大写）比如96 –X 意思是不使用一个模拟的RAM文件,这样可以使用速度更快.原说明文档也有介绍:-X : Do not use a file to simulate RAM (faster)我对新手的建议:关于NPE绾紊柚?大家在使用dynamipsGUI时就使用默认的.关于虚拟大小如何设置.主要还是根据你的IOS大小来定.dynamipsGUI也给了默认值.5.接下来我要拿来单讲的就是这个寄存器的值了.很多人在做实验的时候都问,为什么copy run start以后.下次重新启动虚拟设备时.设置没有被保存.主要就是这个地方的设置问题了.学思科的人都清楚0×2142和0×2102了. 0×2142启动时是不从NVRAM读配置.而0×2102相反.因为dynamips默认是0×2142 所以我们需要在这个地方改为0×2102就可以了.然后在到虚拟的路由设备里面在show ver看看,你会发现寄存器的值0×2142(虽然我们这之前在dynamipsGUI已经配置过)但还是要重新在改一次寄存器的值才能最后的保存你的配置命令:config-register 0×2102然后再配置在copy run start，再reload看看.你就会发现设置保存成功!6.好的.上面已经把7200都配置好了.完了以后点寄存器下面的确定.3640也是一样(其它的设备也是如此配置)配置完后确定. OK！两个设备都配置完毕.接下来.哦还记得我上面的那个拓扑图吧。
对,还有一个桥接到本地PC与我们自己的主机通信(我要说明一下.不一定非要桥接到PC.我这里是故意弄一个PC桥接,因为很多朋友这个地方搞不清楚).我们选择⑥区域里的下拉.选择NIC-O(dynamips可以支持多块网卡桥接),然后点击计算桥接参数.在弹出的界面里已经有很详细的说明.如图:在这里我就不在重复了(免得说我罗嗦).只说一点.例如这张图中我们应该选择的是第三个网卡信息,即本地网卡信息而不应该选择第二个(是PPPOE拨号的).OK。
如本图应该为:\Device\NPF_{36CC519A-AAF8-4C53-A9EC-7E0B88D917D6},记下网卡信息最好填到dynamipsGUI界面相应位置.好了.现在选择一个输出目录吧.下一步!!6.这里就是确定设备名字和telnet端口还有各个slot模块信息.关于slot的模块可以参见我的帖子(下面我不在作模块介绍了):配置好每个设备点击确定配置.好根据上面那个拓扑图我也配置一下.首先是R4（7200）根据图中要求如图:然后是3640 三个都是一样的：这里我解释一下界面下面的控制台输出(操作系统我不废话了,不会还有哪个连自己是什么系统不知道的),如果选择TCP输出则需要用telnet连接.推荐使用SecureCRT.如果是直接输出,就是不用telnet连接了,就是直接在窗口下输出CLI界面,就是”"”(没办说清楚了,大家自己去用用看就知道了).完事!下一步。
7.根据拓扑连设备吧.我没什么好说的了.就是将拓扑图中各个相连的端口连起来(废话),我也连了一下.发个图.新手自己慢慢体会吧.呵呵(注:图中XPC就是主机)最后完事点生成BAT文件.在到你的输出目录里去吧.生成的文件如图：然后依次点R1.bat,R2,bat,R3,bat,R4.bat 意思是打开这四个模拟路由器！.然后就用SecureCRT连接了IP地址是:127.0.0.1 端口根据配置的console的值!例如本教程中R1路由器端口设置的是2001 下面我们使用SecureCRT来登陆.安装好SecureCRT 打开. 点在标签中建立连接如下图:点新会话看下图:接着下图:下一步如图:接着在下一步就可以了,最后在连接就看到下图了：重要的更新:采用最新的Dynamips-0.2.6-RC5的核心.纠正了相关的BPDU的错误加入了idlepc动态获取功能集成了多个版本实验环境安装目录可以任意选择,无需要固定在D盘注:在网上很多发布所谓的超小内存版,其实就是使用较小的IOS软件某些功能不能够支持.而我们使用的是功能较全,IOS较小的,适中解决的办法.具体使用请查看压缩包中的说明.doc文档文件idlepc的新使用方法简介:1.首先start R12.使用idlepc get R1命令获得idlepc值3.待系统将idlepc计算完成并显示后,选择带有*号的值,此值为建议值4.打开task manager(任务管理器)观察CPU的使用率5.如果发现没有变化,使用idlepc show R1,重新选择,或使用idlepc get R1重计算6.确定最佳的idlepc后,使用idlepc save R1 db保存此值.7.其它的虚拟器只需要是相同的IOS的将自动采用此idlepc的值.。
