压力容器常用钢材
中国与欧洲标准中可对应的压力容器用钢牌号见表1
中国与欧洲标准中可对应的压力容器用钢牌号见表1。
GB713-2008<锅炉和压力容器用钢板>代替GB713-1997《锅炉用钢板》和GB6654-1996《压力容器用钢板》EN10028-2-2009代替EN10028-2-1992一、用途：高温结构钢的德国标准号二、交货状态：正火等；三、技术要求：探伤、Z15-Z35厚度方向性能要求、高强度高韧性要求等钢板。
非淬火加回火钢的类别、标准号及钢牌号a)碳素结构钢i ) 普通碳素结构钢： GB6654-1996：20Rii ) 含有晶粒细化元素（Al或Nb或V或Ti）的碳素结构钢EN10028—2-1992：P235GH、P265GH低合金高强度钢i ) 普通低合金高强度钢：GB6654-1996：16MnRii ) 含有晶粒细化元素（Al或Nb或V或Ti）的低合金高强度钢：GB6654-1996：15MnNbR、15MnVR、15MnVNRGB3531-1996：16MnDREN10028-2-1992：P295GH、P355GHEN10028-3-1992：P275（N、NH、NL1、NL2）、P355（N、NH、NL1、NL2）、P460（N、NH、NL1、NL2）EN10028-5-1996：P355（M、ML1、ML2）、P420（M、ML1、ML2）、P460（M、ML1、ML2）合金钢① 低温Ni合金钢i ) 一般低温钢（-70℃~ -45℃），Ni含量范围：0.30%~0.85%GB3531-1996：09MnNiDR、15MnNiDREN10028-4-1995：11MnNi5-3、13MnNi6-3ii ) 超低温钢(-196℃~ -80℃)， Ni含量范围：1.30%~10.00%EN10028-4-1995:15NiMn6、12Ni14、12Ni19、X8Ni9、X7Ni9② Cr—Mo合金钢GB6654-1996：15CrMoRGB150-1998附录A：14Cr1MoRGB150-1998附录H：12Cr2Mo1REN10028-2-1992：13CrMo4-5、10CrMo9-10、11CrMo9-10③ Mo合金钢EN10028-2-1992：16Mo3④ Mn-Mo-Nb合金钢GB6654-1996：18MnMoNbR⑤ Mn-Ni-Cr-Mo-Nb合金钢GB6654-1996：13MnNiMoNbR淬火加回火钢a)低焊接冷裂纹敏感性钢GB19189-2003：07MnCrMoVR、07MnNiCrMoVDR、12MnNiVRb) 焊接细晶粒钢EN10028-6-1996：P355Q、P355QH、P355QL1、P355QL2、P460Q、P460QH、P460QL1、P460QL2、P500Q、P500QH、P500QL1、P500QL2、P690Q、P690QH、P690QL1、P690QL2。

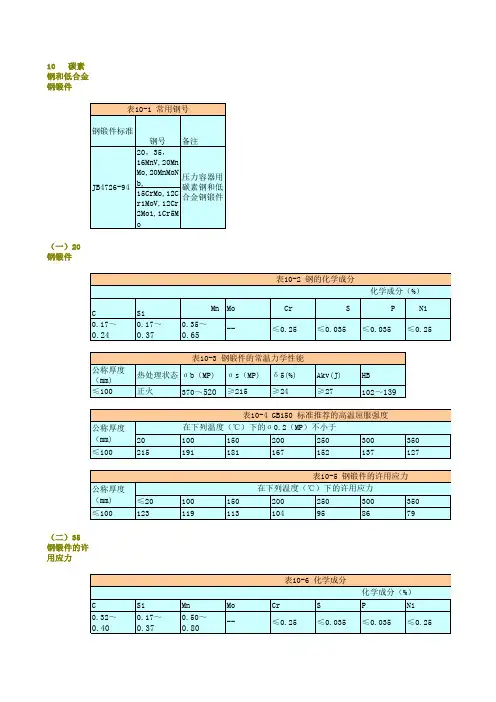

锅炉及压力容器常用钢材的化学成分、力学性能及许用应力列表
表10-13 钢锻件的许用应力 公称厚度 （mm) ≤300 (四）15MnV 钢锻件 15MnV 表10-14化学成分 化学成分（%） C 0.12～ Si 0.20～ Mn 1.20～ Mo -Cr ≤0.30 S ≤0.035 P ≤0.035 Ni ≤0.30 在下列温度（℃）下的许用应力 ≤20 150 100 150 150 147 200 135 250 129 300 116 350 110
公称厚度 （mm) ≤300 ＞300～
Akv(J) ≥34 ≥34
HB 118～180
500
115～178
公称厚度 （mm) ≤300 ＞300～
500
500
（九）12Cr1MoV钢锻件 12Cr1MoV钢锻件 Cr
表10-34化学成分 化学成分（%） C 0.08～ Si 0.17～ Mn 0.40～ Mo 0.25～ Cr 0.90～ S ≤0.035 P ≤0.035 Ni ≤0.30
公称厚度 （mm) ≤300
Akv(J) ≥34
HB 118～180
＞300～
500
正火加回火 ≥620 或调质
430～600
≥255
≥19
≥34
115～178
公称厚度 （mm) ≤300
表10-28 JB4726对钢锻件高温屈服强度的规定 在下列温度（℃）下的σ0.2（MP）不小于 200 220 250 210 190 300 196 176 350 186 167 400 176 157 450 167 152 500 162 147
500
（七）15CrMo 钢锻件 15CrMo
表10-26化学成分 化学成分（%） C 0.12～ Si 0.17～ Mn 0.40～ Mo 0.45～ Cr 0.80～ S ≤0.035 P ≤0.035 Ni ≤0.30
压力容器用钢
中国石油大学
七、常用钢材焊接材料的选用(JB/T4709-2000)
1. 同种钢的焊接
中国石油大学
中国石油大学
中国石油大学
中国石油大学
2. 异种钢的焊接
中国石油大学
中国石油大学
中国石油大学
中国石油大学
中国石油大学
中国石油大学
Than， bye-bye钢
Steel For Pressure Vessels
李国成
主要内容
一、压力容器用钢的分类 二、压力容器用钢的一般要求 三、压力容器用钢的选择原则 四、压力容器用钢板的使用范围 五、压力容器用钢管的使用范围
六、压力容器用锻件的使用范围
七、常用钢材焊接材料的选用
中国石油大学
一、压力容器用钢的分类
中国石油大学
6. 无缝钢管直径与壁厚偏差
中国石油大学
(续 )
中国石油大学
(续 )
中国石油大学
六、压力容器用锻件的使用范围
1. 压力容器用碳素钢低合金钢锻件（JB4726－2000）
中国石油大学
(续 )
中国石油大学
2. 低温压力容器用低合金钢锻件（JB4727－2000）
中国石油大学
3. 压力容器用不锈钢锻件（JB4728－2000）
t1 ——复层钢板的厚度，mm； t 2 ——基层钢板的厚度，mm。
整理压力容器常用钢材
文件编号： 10-54-9A -A9-3E整理人 尼克压力容器常用钢材金属材料的基本知识1、有关材料力学（机械）性能名词1.1极限强度：材料抵抗外力破坏作用的最大能力，叫做极限强度；分：抗拉强度，抗压强度，抗弯强度，抗剪强度，单位是兆帕。
1.2屈服点，屈服强度，单位是兆帕。
1.3弹性极限：材料在受到外力到某一极限时，若除去此外力，则变形即恢复原状，材料抵抗这一外力的能力。
1.4延伸率：材料受拉力作用断裂时，伸长的长度与原有长度的比值。
1.5断面收缩率：材料受拉力作用断裂时，断面缩小的面积与原有断面面积的比值。
1.6硬度：材料抵抗硬的物体压入表面的能力。
一般是用一定负荷把一定直径的淬硬钢球压材料表面，保持规定时间后卸除载荷，测量材料表面的压痕，按公式用压痕面积除以负荷所得的商。
依据测量方法的不同，有布氏硬度HB，洛氏硬度HR，表面洛氏硬度，维氏硬度HV。
2、金属材料分类2.1 按组分分：纯金属和合金，2.2 按实用分：黑色金属（铁和铁合金），有色金属（指铜，锡，锰，铅，铝等）3、钢铁3.1钢的定义：是指碳含量低于2％的一种铁碳合金，当然，其中还含有一定量的硅、锰、磷、硫等元素。
铁的定义：是指碳含量高于2％的一种铁碳合金。
含碳量小于0.04％为工业纯铁。
3.2 钢的分类3.2.1按化学成分分：碳素钢（除铁外，含有少量的硅、锰、硫、磷）；合金钢（钢中加入了一些如铬，镍、钼、钨、钒等元素）3.2.2按含碳量分：低碳钢（含碳量＜0.25%）；中碳钢（含碳量0.25~0.6%）；高碳钢（含碳量＞0.6%）。
3.2.3 按质量分：主要是控制钢中含硫、含磷量；普通钢（S不超过0.050％，P不超过0.045％），优质钢（S不超过0.035％，P不超过0.035％），高级优质钢（S不超过0.025％，P不超过0.030％），特级质量钢（S不超过0.015％，P不超过0.025％）。
3.2.4 按用途分：结构钢（建筑、机器零件），工具钢（工具、模具、量具），特殊用途（如不锈钢、耐酸钢、耐热钢、磁钢等），专业用钢（如汽车用钢，化工用钢，锅炉用钢，电工用钢，焊条用钢等）。

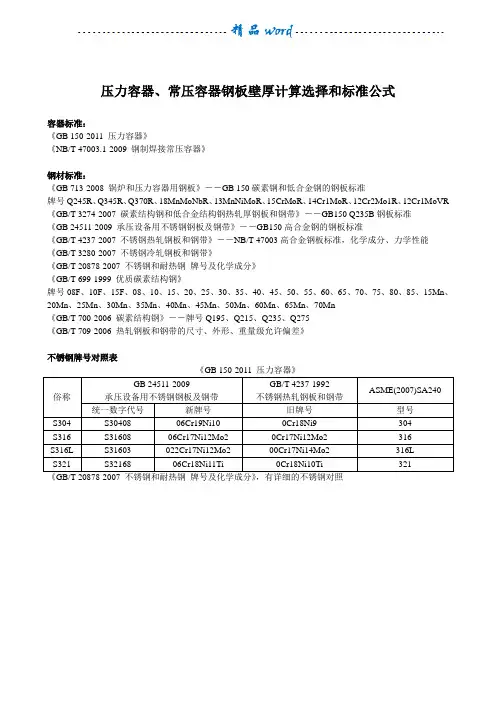

压力容器、常压容器钢板壁厚计算选择和标准公式
压力容器、常压容器钢板壁厚计算选择和标准公式容器标准：《GB 150-2011 压力容器》《NB/T 47003.1-2009 钢制焊接常压容器》钢材标准：《GB 713-2008 锅炉和压力容器用钢板》－－GB 150碳素钢和低合金钢的钢板标准牌号Q245R、Q345R、Q370R、18MnMoNbR、13MnNiMoR、15CrMoR、14Cr1MoR、12Cr2Mo1R、12Cr1MoVR 《GB/T 3274-2007 碳素结构钢和低合金结构钢热轧厚钢板和钢带》－－GB150 Q235B钢板标准《GB 24511-2009 承压设备用不锈钢钢板及钢带》－－GB150高合金钢的钢板标准《GB/T 4237-2007 不锈钢热轧钢板和钢带》－－NB/T 47003高合金钢板标准，化学成分、力学性能《GB/T 3280-2007 不锈钢冷轧钢板和钢带》《GB/T 20878-2007 不锈钢和耐热钢牌号及化学成分》《GB/T 699-1999 优质碳素结构钢》牌号08F、10F、15F、08、10、15、20、25、30、35、40、45、50、55、60、65、70、75、80、85、15Mn、20Mn、25Mn、30Mn、35Mn、40Mn、45Mn、50Mn、60Mn、65Mn、70Mn《GB/T 700-2006 碳素结构钢》－－牌号Q195、Q215、Q235、Q275《GB/T 709-2006 热轧钢板和钢带的尺寸、外形、重量级允许偏差》不锈钢牌号对照表《GB 150-2011 压力容器》俗称GB 24511-2009承压设备用不锈钢钢板及钢带GB/T 4237-1992不锈钢热轧钢板和钢带ASME(2007)SA240 统一数字代号新牌号旧牌号型号S304 S30408 06Cr19Ni10 0Cr18Ni9 304 S316 S31608 06Cr17Ni12Mo2 0Cr17Ni12Mo2 316 S316L S31603 022Cr17Ni12Mo2 00Cr17Ni14Mo2 316L S321 S32168 06Cr18Ni11Ti 0Cr18Ni10Ti 321圆筒直径：钢板卷焊的筒体，规定内径为公称直径。
q245r钢管标准
q245r钢管标准
3. 加工性能要求：Q245R钢管的加工性能要求如下： - 压扁率（δ）：≥40% - 弯曲性能：弯曲直径为2倍板厚，无裂纹
4. 检验方法：Q245R钢管的检验方法包括化学成分分析、力学性能测试、冲击试验、硬 度测试等。
Q245R钢管是常用的压力容器用钢材，具有良好的强度和耐压性能。根据GB713-2014 标准的要求，生产和使用Q245R钢管可以确保其质量和可靠性。
q245r钢管标准
Q245R是一种常用的压力容器用钢材，其标准是GB713-2014《压力容器用钢板》。该 标准规定了Q245R钢板的化学成分、力学性能、加工性能、检验方法等要求。以下是Q245R 钢管的主要标准要求：
1. 化学成分要求：Q245R钢管的化学成分要求如下： - 碳含量（C）：≤0.20% - 锰含量（Mn）：0.50-1.20% - 硅含量（Si）：≤0.35% - 磷含量（P）：≤0.025% - 含量（Cu）：≤0.30% - 镍含量（Ni）：≤0.30% - 铬含量（Cr）：≤0.30% - 钼含量（Mo）：≤0.08% - 钒含量（V）：≤0.08%
2. 强度和抗拉性能要求：Q245R钢管的强度和抗拉性能要求如下： - 屈服强度（σs）：≥245MPa - 抗拉强度（σb）：≥400-520MPa - 延伸率（δ5）：≥21% - 冲击韧性（AKV）：≥34J（0℃）
压力容器钢板性能特点
压力容器钢板性能特点
涟钢可生产压力容器用钢主要有焊接气瓶用钢、中常温压力容器用钢、低温压力容器用钢。
今天给大家介绍中常温压力容器用钢：
交货标准
中常温压力容器用钢主要用于民用锅炉及一般的工业锅炉
力学性能
上海频开实业有限公司位于国内现有规模较大的钢材市场——乐从钢铁世界，主营产品有耐磨钢、高强钢、汽车大梁钢、冷轧高强车厢板、耐候钢、容器板、中高碳钢等特殊材料，常备万吨库存，品种规格全，可代订期货。
是集原材料供应、加工、物流配送于一体的现代化企业。
锅炉及压力容器常用钢材
锅炉及压力容器常用钢材1. 锅炉及压力容器对钢材性能的要求按工作条件分为两大类：一、用以制造室温及中温承压元件的钢板与钢管具有特点：1 有较高的室温强度通常以屈服极限σs和强度极限σb为设计依据，要求有较大的σs和σb良好的韧性性能材料需具有足够的韧性防止脆性断裂，在考虑强度的同时也不能忽略韧性，(1) 材料的韧性通常用冲击韧性值αk表示。
压力容器用钢的冲击韧性要求冲击韧性值αk(N?m/cm2)20℃ -40℃>=60 >=35(2)还需要考虑时效韧性时效就是钢材经冷加工变形后，在室温或较高温度下，冲击韧性随时间变化。
通常在200-300℃，冲击韧性值显著降低。
一般要求下降率不超过50%。
由于容器断裂过程包括在缺陷处形成裂纹和裂纹扩散两个阶段，相应两种防止断裂方法(1)选用具有足够韧性的钢材以防止裂纹产生，要求如上表所示(2)选用韧性更高的材料，以求在裂纹产生后能够阻止裂纹扩展。
(要求温度比无塑性转变温度NPT高一定数值，例如元件的设计应力为屈服极限σs一半时，要高17℃3 较低的缺口敏感性制造过程中，开孔和焊接会产生局部应力集中，要求材料有较低的缺口敏感性，以防止产生裂纹4 良好的加工工艺性能和焊接性能由于焊接热循环作用，会(1)降低热影响区材料的韧性、塑性(2)在焊缝内产生各种缺陷其中(1)、(2) 均会产生裂纹在选材料时需考虑(1)材料中碳的当量值(保证材料具有较好的可焊性)(2)适当的焊接材料和焊接工艺(3)材料具有良好的塑性(碳钢和碳锰钢δs不低于16%，合金钢δs不低于14%)(4)良好的低倍组织(5)钢材的分层、非金属夹杂物、气孔、疏松等缺陷尽可能减少(防止裂纹的产生)二、用以制造高温承压元件的钢管1 具有足够的蠕变强度、持久强度和持久塑性通常以持久强度为设计依据，保证在蠕变的条件下安全运行2 具有良好的高温组织稳定性长期高温下不发生组织变化3 具有良好的的高温抗氧化性要求材料在高温条件下的氧化腐蚀速度小于0.1mm/a4 具有良好的加工工艺性要求冷加工性(冷态弯曲)和焊接性2. 锅炉与压力容器用钢的分类一、工作温度低于500℃的钢材碳素钢和低合金结构钢1 铁素体-珠光体结构钢屈服强度σs为300-450MPa16Mn，15MnV，15MnVN加入合金元素，固溶强化，结晶强化作用2 低碳贝氏体类型钢屈服强度σs为500-700Mpa14CrMnMoVB延缓奥氏体分解，得到贝氏体，增加强度3 马氏体型调质高碳钢屈服强度σs为600Mpa以上18MnMoNb和14MnMoNbB正火加回火，有良好的低温韧性二、工作温度高于500℃的钢材低合金热强钢和奥氏体不锈钢1 低合金珠光体热强钢15CrMo和12Cr1MoV，结晶强化，沉淀强化2 低合金贝氏体热强钢12Cr2MoWVTiB和12Cr3MoVSiTiB，特点：合金数量多而量少，高温强度高，抗氧化性强3 奥氏体不锈钢18-8型铬镍奥氏体不锈钢：1Cr18Ni9Ti和0Cr18Ni9Ti，高温强度高，抗氧化性强，且具有很高的韧性和较好的加工工艺性3. 碳素钢一、碳素钢中主要成分对性能的影响1 碳的影响碳增加，强度增大，塑性减少，可焊性变差，时效敏感性降低2 锰的影响脱氧(FeO)脱硫，改善热加工性能3 硅的影响脱氧4 硫的影响热脆性5 磷的影响冷脆性6氧的影响降低强度、塑性7 氮的影响提高强度、硬度，降低塑性8 氢的影响氢脆二、碳钢的分类化学成分：高(含碳量在于0.65%)、中(含碳量0.25-0.65%)、低碳钢(含碳量小于0.25%) 用途：普通碳素结构钢、优质碳素结构钢和碳素工具钢1 普通碳素结构钢甲类钢：按机械性能供应(A)，钢板，角钢等2 优质碳素结构钢按机械性能和化学成分供应含碳量低：钢板、容器、螺钉、螺母含碳量中：齿轮、轴含碳量高：弹簧、钢丝绳3 碳素工具钢(T)高硬度和耐磨性，制造刀具、量具、模具三、锅炉与压力容器常用碳素钢承压元件主要使用低碳钢，因为塑性、韧性、加工工艺性和可焊性好(1) 优质碳素结构钢10号和20号无缝钢管20号钢含碳量比10号钢多一倍，强度高，屈服极限σs和强度极限σb高20%，时效敏感性低，多采用20号钢(2) 专用碳素钢A3g A3R 15g 20g，冲击韧性好，金属表面和内部缺陷少4. 普通低合金结构钢低合金钢是在碳素钢的基础上加入少量Si,Mn,Cu,Ti,V,Nb,P等合金元素构成的，它的含碳量较低，多数小于0.2%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力容器常用钢材
Word文档：苏成功黄橙
PPT制作：汪斌傅斌杰
(1)钢材分类
钢材的形状包括板、管、棒、丝、锻件、铸件等。
压力容器本体主要采用板材、管材和锻件。
钢板钢板是压力容器中最常用的材料，如圆筒、封头的制作
钢管接管、换热管一般由无缝钢管制成
锻件高压容器的平盖、端部法兰、接管法兰等锻件
(2)钢材类型
压力容器用钢可分为碳素钢、低合金钢和高合金钢
1、碳素钢
压力容器常用碳素结构钢有Q235B、Q235C;常用优质碳素结构钢有
20g、20R、10G;压力容器专用钢板有Q245R、HP245、HP265、HP295。
①Q235B钢的应用举例：Q235B级钢主要用于建筑、桥梁工程上制
造质量要求较高的焊接结构。
其技术标准为:
②20g钢
20g钢是制造锅炉的常用碳素钢板。
是用于制造压力小于6MPa , 壁温低于450C的船舶锅炉、蒸汽锅炉以及其他锅炉构件。
20厚
壁钢管。
主要用做石油地质钻探管、石油化工用的裂化管、锅炉管、轴
承管以及汽车、拖拉机、航空用高精度结构管等。
其技术标准为：
③10G是GB/5310国标钢号（国外对应牌号：德国st45.&日本STB41、
美国SA106B），为最常用锅炉钢管用钢10G钢管主要用于制造高压和更高参数锅炉管件，低温段过热器、再热器，省煤器及水冷壁等；如小口径管做壁温＜50CC受热面管子、以及水冷壁管、省煤器管等，大口径管做壁温＜45©蒸汽管道、集箱（省煤器、水冷壁、低温过热器和再热器联箱），介质温度＜45©管路附件等。
由于碳钢在450 ©以上长期运行将产生石墨化，因此作为受热面管子长期最高使用温度最好限制到450©以下。
该钢在这一温度范围，其强度能满足过热器和蒸汽管道要求、且具有良好抗氧化性能，塑性韧性、焊接性能等冷热加工性能均很好，应用较广。
此钢在伊朗炉（指单台）上所使用部位为下水引入管（数量为18吨）、汽水引入管（10吨）、蒸汽连接管（16吨）、省煤器集箱（8吨）、减温水系统（5吨），其余作为扁钢、吊杆材料使用（约86吨）。
2、低合金钢
压力容器常用的低合金钢，包括专用钢板Q345R、15CrMoR、
16MnDR、15MnNiDR、09MnNiDR、07MnCrMoNbDR、16MnR、
16Mng、15MnVR、15MnVNR、18MnMoNbR、09Mn2VDR、HP345 HP325、HP365 钢管16Mn、09MnD 锻件16Mn、20MnMo、16MnD、09MnNiD、12Cr2Mo。
低合金耐热钢包括珠光体耐热钢和贝氏体耐热
钢。
珠光体耐热钢：12CrMo 15CrMo 14Cr1Mo;贝氏体耐热钢：
12Cr2Mo 15CrMoR 14CrMoR 12Cr2Mo1R。
①16MnR这是一个成熟的钢种，广泛应用于石油化工设备中-40C以
上的低压及中压容器、锅炉、高压容器层板和绕带、低压及
中压钢管等承受负荷的各种焊接构件。
特别适合于-40 C以
下寒冷地区的低温压力容器。
其技术标准为：
②20MnMo主要用于重要的大中型锻件如压力容器的封头、法兰等,
使用温度为-40~470。
其技术标准为:
③16MnDR用于制造-40C设备，如液氮设备。
其技术标准为:
④09Mn2VDR 用于制造-70 C的低温设备，如冷冻设备、液态气贮罐、石油化工
低温设备等。
常见的液丙烯（-47.7 C）、硫化碳酰（-50 C）、
液硫化氢（-61 C）等设备均可用
09Mn2VDR制造。
技术标准为：
⑤16MnR 是我国目前用途最广、用量最大的压力容器专用钢板,
主要用于中、低压压力容器。
其技术标准为:
⑥15MnVNR 以钢板、钢管、圆管以及各种型钢形式，广泛用于制造中、高压石油化工容器、锅炉、以及其他大型焊接结构件、低温设备等。
⑦18MnMoNbR我国发展的490Mpa级的中文压力容器用钢，用于制造锅炉和石油化工厚壁容器以及大型锻件，可作为抗氢钢应用。
3、高合金钢
压力容器常用的低碳或超低碳高合金钢大多是耐腐蚀、耐高温钢，主要有
铬钢、铬镍钢和铬镍钼钢。
主要钢种有0Cr13 0Cr18Ni9 0Cr18Ni9Ti
0Cr18Ni10Ti 00Cr19Ni10 0Cr17Mn13Mo2N
①铬钢0Cr13 （S11306是常用的铁素体不锈钢。
主要用于制造抗水蒸气、碳酸氢铵母液以及540 C以下含硫石油等介质腐蚀设备的衬里、内部元件以及垫圈等。
以此钢为复层的复合钢板已广泛应用于与热含硫石油及其他侵蚀介质接触的设备壳体（如精馏塔、反应器等）在化工工业中尚可以代替18-
8Ti 不锈钢用于要求防止污染和耐蚀性不强的设备，如不含醋酸的维尼纶介质及制药工业部分设备。
②0Cr18Ni9作为不锈钢耐热钢广泛应用于食品设备、一般化工设备、原子能工业用设备等。
适用于制造深冲成型的零件如垫片以及输酸管道、容器等。
也可用作焊接铬镍不锈钢和铬不锈钢的焊条芯材、非磁性部件以及低温环境下使用的部件等。
③0Cr18Ni9Ti用于制造耐酸容器和设备衬里、输送管道，如氮肥工业用的吸收塔、热交换器等。
石油工业中可用作650C以下催化、裂化反应器、换热器等。
化学工业中用作稀硝酸和硝铵设备、氨合成塔内件、尿素和维尼纶中部分设备。
还可以用作要求耐蚀的锻件和螺。
