现场塔吊防雷、接地方案
塔吊基础防雷接地标准做法
塔吊基础防雷接地标准做法
塔吊基础防雷接地标准的做法通常遵循以下几个步骤：
1. 确定塔吊基础的设计参数，包括基础材料、尺寸和深度等。
这些参数将直接影响接地系统的设计和安装。
2. 基于基础设计参数，确定接地系统的具体布置和形式。
一般来说，常见的接地系统形式包括接地网、接地极和接地捆。
3. 根据设计参数和接地系统形式，制定接地系统的细节设计方案。
这包括接地系统的材料选择、安装方法、连接方式等。
4. 安装接地系统，包括挖掘基础、安装接地极、接地网或接地捆，并确保它们与塔吊基础和周围土壤之间有良好的电气连接。
5. 进行接地系统的测量和测试，以确保接地系统的导电性能符合相关标准和规定。
这包括测量接地电阻、接地电势等。
6. 编制接地系统的运行维护计划，并定期检查和维护接地系统的电气连接状态和导电性能。
总的来说，塔吊基础防雷接地标准的做法是根据设计参数和相关标准要求，制定细节设计方案，并确保接地系统的安装和测量符合规范。
这样可以提供良好的接地效果，降低雷击风险。
塔吊防雷接地施工方案
塔吊防雷接地施工方案塔吊是用于高空作业的一种机械设备，常用于建筑施工、桥梁建设等工程项目中。
在使用塔吊时，为了确保工作人员的安全，需要进行防雷接地施工。
以下是一种塔吊防雷接地施工方案，供参考。
首先，在施工现场确定塔吊的位置，并准备相关材料，包括接地线、接地体等。
根据塔吊的高度确定接地体的数量和布置方案。
接地体的材料可以选择优质的铜材或镀锌钢材。
接下来，选择接地点。
一般来说，塔吊的基础是混凝土，并且底座有较大的接地面积。
因此，可以选择将接地体与塔吊基础相连，以确保接地效果。
如果基础没有足够的接地面积，还可以选择将接地体埋入地下。
接地体的埋入深度一般应达到2米以上，以确保接地效果。
然后，将接地体连接到塔吊的金属结构上。
可以选择在塔吊的爬升按钮附近安装接地体，以方便施工期间的连接和解除。
接地体和塔吊金属结构之间的连接点应使用高强度铜接线，并采取牢固的连接方式，如螺栓焊接等。
在连接处，可以使用防锈材料来保护接地体和金属结构。
接地体与地下的土壤之间要保持良好的接触，以确保接地效果。
施工期间，可以在接地体周围填充导电性好的物质，如盐水或炭粉，以提高接地效果。
另外，还可以对接地体进行培土处理，增加接地体与土壤的接触面积。
接地线的铺设应尽量避免与其他电缆或管道的平行铺设，以防止干扰。
接地线的材料可以选择优质的铜或镀锌钢材，其截面积要足够大，以满足电流的要求。
接地线的铺设要牢固可靠，不得出现松动、断裂等情况。
最后，施工完成后需要进行接地系统的测试。
可以选择使用地电阻测试仪来测试接地系统的电阻值，确保其符合相关标准要求。
如果电阻值过大，需要检查接地系统是否存在问题，并及时进行修复。
总结以上，塔吊防雷接地施工方案主要包括确定接地体的数量和布置方案、选择接地点、接地体与塔吊金属结构的连接、接地体与土壤的接触、接地线的铺设和接地系统测试等步骤。
通过科学合理的施工方案，可以确保塔吊的工作安全，防止雷击等意外事件的发生。
塔吊防雷接地措施
塔吊防雷接地措施塔吊是一种常见的大型施工机械设备，它在建筑施工过程中起到提升和平衡重物的作用。
然而，由于塔吊的高度和金属结构，它们容易受到雷击的影响。
为了保证塔吊的安全运行，防雷接地是必不可少的。
下面将介绍塔吊防雷接地的一些措施。
首先，在塔吊的施工现场附近应设置专门的接地装置。
这些接地装置可以是连接在地表的钢筋网，也可以是设置在地下的铜棒。
接地装置的作用是将雷电引导到地下，避免对塔吊本身和附近的人员、设备产生直接的危害。
其次，塔吊的设备和建筑结构应采取一系列避雷措施。
例如，塔吊身体外部应有带电防护层，可以将雷电引向地下；塔吊的立柱和臂架上应固定避雷针，可将雷电引向安全区域；塔吊的运行电缆应设置避雷防护装置，以防止雷电对电气系统的冲击等。
此外，塔吊设备的维护和保养也是防雷接地的重要环节。
定期检查塔吊的接地装置是否完好，保证接地导线的连接良好，不出现松动或腐蚀现象。
如发现问题，应及时进行修理和更换。
同时，定期检查塔吊的设备是否运行正常，特别是与电气系统相关的部分，确保其安全性和稳定性。
对于塔吊使用者来说，也要加强防雷意识，遵守相关的安全操作规程。
在雷电天气条件下，应停止使用塔吊并将其远离高风险区域，避免雷电对塔吊造成危害。
当发生雷电时，操作人员应立即停止操作，并远离塔吊，待天气条件恢复正常后再继续施工。
总结起来，塔吊防雷接地是保障施工安全的重要环节。
通过设置接地装置、采取避雷措施、维护设备和加强操作安全意识等措施，可以有效地减少雷击对塔吊的危害。
然而，由于每个施工现场的具体情况不同，要制定合适的防雷接地措施，需要根据当地的雷电情况、地质条件和设备特点进行综合考虑，并依靠专业人员的指导和建议来实施。
2024年施工现场接地与防雷安全要求(3篇)
2024年施工现场接地与防雷安全要求一、引言在建筑施工过程中，接地与防雷安全是十分重要的方面。
良好的接地系统可以为现场设备提供可靠的电气安全保护，有效防止因电流泄露、电气故障等导致的电击伤害和设备损坏。
同时，合理的防雷措施可以有效降低雷电对施工场地和人员的威胁，避免雷电引发的火灾和爆炸事故。
本文将对2024年施工现场接地与防雷安全要求进行详细的阐述。
二、接地安全要求1. 接地系统的设计与安装应符合国家电气安全标准和专业规范要求。
接地电阻应控制在规定范围内，以确保接地系统的正常工作。
2. 在施工现场，应设置专用的接地装置，并进行专业的接地设计和施工。
接地装置材料应符合电气安全标准，具有良好的导电性能和耐腐蚀性能。
3. 在施工现场，应定期检测接地电阻，并记录测试结果。
当接地电阻异常时，应及时采取措施进行修复，确保接地系统的正常运行。
4. 施工现场的主要设备和设施，如起重机、发电机、电焊机等，应具备可靠的接地装置，并经过合格的检测和维护。
5. 在施工现场，对于地下铁道、天桥、电缆井等金属构筑物，应通过接地设施进行可靠接地，以确保其电气安全。
6. 施工现场各工作区域之间应进行有效的接地联结，以确保接地系统的连续性和可靠性。
7. 在施工现场使用的临时接地装置应符合电气安全标准，并定期检查和维护，确保其正常工作。
8. 施工现场的接地系统应与配电系统、供电系统等其他电气设施进行有效的联接，确保正常的电气运行。
三、防雷安全要求1. 在施工现场，应进行雷电风险评估，并根据评估结果采取相应的防雷措施。
2. 施工现场应设置合适的雷电接地装置，以有效引导和消散雷电直击点。
3. 施工现场的各个高处设施，如塔吊、起重机、高压线等，应设置专用的避雷装置，以防止雷电直接击中。
4. 施工现场的建筑物应设置有效的避雷装置，包括避雷针、避雷网等，以分散和消散雷电的能量。
5. 施工现场的室内设备、电气设施等应设置过电压保护装置，以防止雷电引发的过电压对设备的损坏。
现场塔吊防雷、接地措施
-------- 精选文档 ----------------

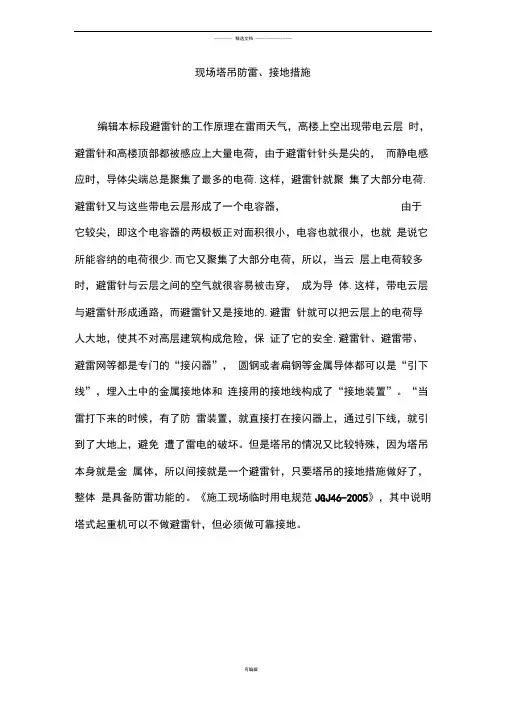

现场塔吊防雷、接地措施
编辑本标段避雷针的工作原理在雷雨天气，高楼上空出现带电云层时，避雷针和高楼顶部都被感应上大量电荷，由于避雷针针头是尖的，而静电感应时，导体尖端总是聚集了最多的电荷.这样，避雷针就聚集了大部分电荷.避雷针又与这些带电云层形成了一个电容器，由于它较尖，即这个电容器的两极板正对面积很小，电容也就很小，也就是说它所能容纳的电荷很少.而它又聚集了大部分电荷，所以，当云层上电荷较多时，避雷针与云层之间的空气就很容易被击穿，成为导体.这样，带电云层与避雷针形成通路，而避雷针又是接地的.避雷针就可以把云层上的电荷导人大地，使其不对高层建筑构成危险，保证了它的安全.避雷针、避雷带、避雷网等都是专门的“接闪器”，圆钢或者扁钢等金属导体都可以是“引下线”，埋入土中的金属接地体和连接用的接地线构成了“接地装置”。
“当雷打下来的时候，有了防雷装置，就直接打在接闪器上，通过引下线，就引到了大地上，避免遭了雷电的破坏。
但是塔吊的情况又比较特殊，因为塔吊本身就是金属体，所以间接就是一个避雷针，只要塔吊的接地措施做好了，整体是具备防雷功能的。
《施工现场临时用电规范JGJ46-2005》，其中说明塔式起重机可以不做避雷针，但必须做可靠接地。
可编辑。
塔吊防雷应急预案
一、编制目的为确保施工现场塔吊在雷雨季节的安全运行，预防雷击事故的发生，保障施工人员生命财产安全，特制定本预案。
二、编制依据1. 《中华人民共和国安全生产法》2. 《建设工程安全生产管理条例》3. 《气象灾害防御条例》4. 《施工现场安全规范》三、适用范围本预案适用于施工现场所有塔吊在雷雨季节的安全防雷工作。
四、组织机构及职责1. 领导小组组长：项目经理副组长：项目技术负责人、安全负责人成员：施工员、安全员、电工等职责：负责本预案的组织实施、监督检查和应急处理。
2. 应急救援小组组长：安全负责人成员：安全员、电工、施工员等职责：负责雷击事故的应急救援、现场保护和事故调查处理。
五、防雷措施1. 塔吊基础防雷1.1 塔吊基础必须符合国家防雷标准，确保接地电阻小于4Ω。
1.2 塔吊基础接地线应采用镀锌扁钢，截面不小于100mm²。
1.3 塔吊基础接地线应与接地网连接牢固，并定期检查。
2. 塔吊本身防雷2.1 塔吊应配备防雷装置，如避雷针、避雷网等。
2.2 避雷针应安装在塔吊最高点，并定期检查其接地情况。
2.3 避雷网应覆盖塔吊周围，并与接地网连接牢固。
3. 电气设备防雷3.1 塔吊电气设备应采用防雷保护器，如避雷器、防雷箱等。
3.2 防雷保护器应定期检查，确保其性能良好。
六、雷雨天气应急措施1. 预警信息1.1 施工现场应密切关注气象部门发布的雷电预警信息。
1.2 一旦接到雷电预警信息，应立即启动本预案。
2. 停工措施2.1 雷电预警期间，施工现场应立即停止塔吊作业。
2.2 施工人员应迅速撤离塔吊和施工现场，避免雷击事故。
3. 检查措施3.1 雷电预警结束后，应对塔吊、电气设备进行检查，确保其安全可靠。
3.2 发现问题应及时整改，严禁带病作业。
七、应急处理1. 事故报告1.1 雷击事故发生后，应立即向项目部领导报告，并启动应急预案。
1.2 应急小组应迅速赶到现场，开展应急救援工作。
2. 现场保护2.1 应对事故现场进行隔离，防止无关人员进入。
塔吊基础防雷接地重复接地施工方案
塔吊基础防雷接地重复接地施工方案1.施工前的准备工作在进行塔吊基础防雷接地施工前，需要对现场进行勘测和设计，确定塔吊的布置位置和接地的方式。
同时，需要查明现场的雷电活动情况，了解地质条件和周围环境的变化。
2.施工方案的制定根据勘测和设计的结果，制定塔吊基础防雷接地施工方案。
方案应包括接地材料的选择、接地电阻的计算、接地方式的确定等内容。
同时，还需要制定施工的时间节点和具体的施工步骤，确保施工的顺利进行。
3.接地材料的选择接地材料是保证接地效果的关键，一般选择导电性能良好的铜材料。
其中，接地线采用铜排或铜棒，接地深度一般为2-3米，深层接地可以采用电焊方式固定。
接地材料需要经过质量检测，确保其导电性能和耐腐蚀性能。
4.接地电阻的计算接地电阻是衡量接地效果的重要指标，可以通过计算和测量来确定。
通常要求接地电阻小于4Ω，以保证接地系统的良好导电性能。
在计算接地电阻时，需要考虑土壤的电阻率和塔吊的负荷，选择合适的接地方式和材料，以提高接地效果。
5.接地方式的确定接地方式有多种，常用的有单点接地和多点接地两种。
单点接地是将接地线接地到一个点上，适用于接地电阻要求较高的场合；多点接地是将接地线均匀地分布在多个点上，适用于接地电阻要求相对较低的场合。
根据具体情况选择合适的接地方式，确保接地效果和施工的便利性。
6.施工步骤的确定根据施工方案，确定具体的施工步骤。
一般包括以下几个步骤：（1）准备工作：清理施工场地，布置施工设备和材料。
（2）界面处理：根据接地点的位置和深度，在施工场地挖掘相应的接地坑，清理表面泥土和杂物。
（3）材料安装：将接地线安装到接地坑中并连接固定好，确保接地线与接地电极有良好的接触。
（4）接地电极的安装：将接地电极插入接地坑中，注意选择合适的深度和位置，确保接地电极与地面有良好的接触。
（5）连接和测试：将接地电极与接地线连接好，并进行接地电阻的测试。
（6）修整和保护：将接地坑的表面修整好，保护好接地系统，防止外界因素对接地系统的损害。
塔吊防雷接地标准做法
塔吊防雷接地标准做法
塔吊是工地上常见的起重设备，它在建筑施工中起着至关重要的作用。
然而，
由于塔吊的高度和金属结构，一旦遭遇雷电天气，就存在着遭受雷击的危险。
因此，为了保障塔吊的安全运行，防雷接地工作显得尤为重要。
下面，我们将介绍塔吊防雷接地的标准做法。
首先，塔吊的接地系统应符合国家相关标准，如《建筑电气设计规范》、《建
筑电气工程施工及验收规范》等。
在进行接地设计时，需根据塔吊的具体情况和周围环境特点进行合理布置，确保接地系统的有效性和可靠性。
其次，塔吊的接地系统应采用导体截面积足够大的接地导体，并且要求接地体
埋设深度符合规范要求。
在选择接地导体材料时，应考虑其导电性能、耐腐蚀性和使用寿命等因素，确保接地系统长期稳定地运行。
另外，塔吊的接地系统还应设置良好的接地装置，包括接地极、接地线、接地
网等。
接地极应埋设在塔吊周围的土壤中，接地线应连接接地极和塔吊金属结构，接地网则应布置在塔吊基础周围，以形成良好的接地网格，提高接地系统的接地效果。
此外，对于塔吊的接地系统还应进行定期的检测和维护。
定期检测接地系统的
接地电阻和绝缘电阻，确保其符合规范要求。
同时，定期清理接地体周围的杂物和泥土，保持接地体的良好接地状态。
总之，塔吊防雷接地标准做法对于保障塔吊的安全运行至关重要。
合理设计和
布置接地系统，选择合适的接地导体材料，设置良好的接地装置，并进行定期的检测和维护，可以有效地提高塔吊的防雷能力，保障施工现场的安全生产。
希望各位施工单位和相关人员能够重视塔吊的防雷接地工作，确保施工现场的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现场塔吊防雷、接地专项方案
一、现场概述
目前工程处于基础桩施工阶段，根据现场要求，本工程垂直运输，塔吊基础应抓紧完成，以便塔吊安装。
因本地区正处于雷雨季节，应考虑塔吊的防雷及接地措施。
二、措施办法
根据现场情况，我部拟定以下方案：
防雷接地极采用一字型接地体，打三根φ40×2500mm的镀锌钢管，接地极间距为5000mm，由中间接地极引。
防雷引下线采用φ12镀锌圆钢。
至塔吊防雷引下线部位。
接地网采用-40×4镀锌扁钢。
防雷接闪器采用针式接闪器，针尖应高于塔顶1200mm。
防雷接地连接处应焊接饱满，焊接倍数应按规范规定要求，接地电阻≤1Ω。
塔吊电气重复接地应单独打一根φ40×2500mm的镀锌钢管，引至塔吊专用接地装置，采用铜质编织软线连接，接地电阻≤6Ω。
※附防雷接地平面图：
编制：公司技术部
日期： 2016/5/6。
