钢纤维混凝土及其在桥面铺装中的应用
钢纤维混凝土技术在道路桥梁施工中的应用

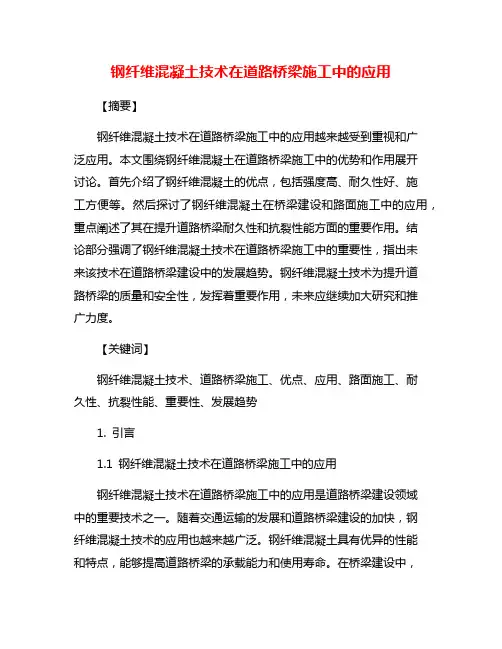

钢纤维混凝土技术在道路桥梁施工中的应用【摘要】钢纤维混凝土技术在道路桥梁施工中的应用越来越受到重视和广泛应用。
本文围绕钢纤维混凝土在道路桥梁施工中的优势和作用展开讨论。
首先介绍了钢纤维混凝土的优点，包括强度高、耐久性好、施工方便等。
然后探讨了钢纤维混凝土在桥梁建设和路面施工中的应用，重点阐述了其在提升道路桥梁耐久性和抗裂性能方面的重要作用。
结论部分强调了钢纤维混凝土技术在道路桥梁施工中的重要性，指出未来该技术在道路桥梁建设中的发展趋势。
钢纤维混凝土技术为提升道路桥梁的质量和安全性，发挥着重要作用，未来应继续加大研究和推广力度。
【关键词】钢纤维混凝土技术、道路桥梁施工、优点、应用、路面施工、耐久性、抗裂性能、重要性、发展趋势1. 引言1.1 钢纤维混凝土技术在道路桥梁施工中的应用钢纤维混凝土技术在道路桥梁施工中的应用是道路桥梁建设领域中的重要技术之一。
随着交通运输的发展和道路桥梁建设的加快，钢纤维混凝土技术的应用也越来越广泛。
钢纤维混凝土具有优异的性能和特点，能够提高道路桥梁的承载能力和使用寿命。
在桥梁建设中，钢纤维混凝土可以用于桥梁的梁、桥面、支座等部位，能够有效增强结构的抗裂性能和耐久性，提高施工效率和降低工程成本。
钢纤维混凝土在路面施工中的应用也具有明显的优势，可以提高路面的抗压抗裂性能，延长路面的使用寿命，减少维护成本。
通过引入钢纤维混凝土技术，道路桥梁的建设质量和可靠性将得到进一步提升，为交通运输提供更加安全稳定的保障。
是现代道路桥梁建设领域不可或缺的重要技术之一，对提升交通运输的效率和质量有着显著的作用和重要意义。
2. 正文2.1 钢纤维混凝土的优点钢纤维混凝土是一种新型混凝土材料，具有许多优点，使其在道路桥梁施工中得到广泛应用。
钢纤维混凝土具有较高的抗拉强度和韧性，能够有效抵抗裂缝的产生和扩张。
这使得钢纤维混凝土在桥梁建设中能够承受较大的荷载和振动，提高结构的耐久性和安全性。
钢纤维混凝土的施工性能优良，能够快速浇筑成型，减少施工周期和人工成本。
钢纤维混凝土技术在道路桥梁施工中的应用
钢纤维混凝土技术在道路桥梁施工中的应用摘要：随着社会经济的不断发展，道路桥梁的建设数量和规模不断增加。
钢纤维混凝土作为一种新型建筑材料，在道路桥梁施工中得到了广泛应用。
本文旨在探讨钢纤维混凝土技术在道路桥梁施工中的应用。
通过对钢纤维混凝土技术的优点、施工工艺以及工程实例进行分析，得出结论：钢纤维混凝土技术在道路桥梁施工中具有广阔的应用前景。
关键词：钢纤维混凝土；道路桥梁施工；施工工艺引言钢纤维混凝土是在普通混凝土中掺入乱向分布的短钢纤维所形成的一种新型的多相复合材料。
这些乱向分布的钢纤维能够有效地阻碍混凝土内部微裂缝的扩展及宏观裂缝的形成，显著地改善了混凝土的抗拉、抗弯、抗冲击及抗疲劳性能，具有较好的延性。
钢纤维混凝土在道路桥梁工程中的应用，可以提高道路桥梁的耐久性、承载能力和使用寿命，降低维护成本，具有重要的意义。
1、钢纤维混凝土技术的优点钢纤维混凝土技术凭借其众多卓越优点，成为建筑领域备受青睐的创新解决方案。
首先，钢纤维混凝土凭借高强度脱颖而出，得益于钢纤维的添加，混凝土抗拉强度和抗压强度得以显著提升，使得建筑结构更具稳定性和承载能力。
其次，其优异耐久性堪称佳绩。
钢纤维的引入减少混凝土内部裂缝的生成与扩展，使得混凝土结构具备出色的抗久期荷载、抗化学侵蚀和抗冻融性能，提升了建筑的使用寿命和耐久性表现。
此外，该技术突出表现出优异的抗冲击特性，有效应对外界冲击因素对建筑结构安全的威胁，为建筑物提供可靠的防护层。
最后，钢纤维混凝土施工便捷，与传统混凝土施工过程相似，无需特殊设备和复杂工艺，降低了施工成本和风险。
2、钢纤维混凝土技术的施工工艺2.1搅拌在钢纤维混凝土的搅拌过程中，首先按照设计配合比准确称取所需的钢纤维、水泥、砂、骨料等原材料。
钢纤维的掺量一般为混凝土体积的0.5%到2.0%。
然后将这些原材料放入混凝土搅拌机中，并倒入适量的水进行搅拌。
搅拌时间一般不应少于2分钟，以确保各组成部分充分混合均匀。
钢纤维混凝土技术在道路桥梁施工中的应用
钢纤维混凝土技术在道路桥梁施工中的应用钢纤维混凝土技术是一种新型的混凝土加强材料，通过将钢纤维添加到混凝土中，可以显著提高混凝土的抗拉强度、抗冲击性能和耐久性。
在道路桥梁施工中，钢纤维混凝土技术具有以下几个应用方面。
钢纤维混凝土可以用于加固和修复老化、裂缝和损坏的桥梁结构。
钢纤维的添加可以增加混凝土的韧性和抗裂能力，从而有效抵抗桥梁受力时的振动和震动。
钢纤维混凝土的使用还可以减少桥梁的维护和修复成本，延长桥梁的使用寿命。
钢纤维混凝土可以用于制作更轻、更坚固的桥梁结构。
相比传统的钢筋混凝土，在相同的强度要求下，钢纤维混凝土可以减少混凝土的用量，降低桥梁的自重，提高桥梁的承载能力。
这对于大跨度桥梁的设计和施工具有重要意义，可以降低工程的成本和难度。
钢纤维混凝土可以用于减震和隔声处理。
在桥梁施工过程中，行车震动和噪音会对周围环境和居民生活造成一定影响。
通过使用钢纤维混凝土，可以有效减少振动和噪音的传播，改善周围环境的舒适度。
钢纤维混凝土还可以用于抗地震设计。
地震是桥梁结构安全性的重要考验，而钢纤维混凝土具有良好的抗震性能。
钢纤维的添加可以提高混凝土的抗拉强度和韧性，减少桥梁产生塑性变形和破坏的可能性，从而提高桥梁的抗震能力。
尽管钢纤维混凝土技术在道路桥梁施工中具有诸多优势，但其应用仍然需要考虑实际情况和工程的具体要求。
在使用钢纤维混凝土时，需要根据具体情况选择合适的钢纤维类型和掺量，并合理设计施工工艺，以确保混凝土的性能和施工质量。
还需要进行相关的试验和评估，验证钢纤维混凝土在桥梁工程中的可行性和经济性。
钢纤维混凝土技术在道路桥梁施工中的应用具有广阔的前景，可以提高桥梁的安全性、承载能力和耐久性，降低维护和修复成本，改善周围环境的舒适度。
随着科技的不断进步和应用的推广，相信钢纤维混凝土技术将在未来的桥梁工程中得到更广泛的应用。
钢纤维混凝土在桥面铺装层中的应用
钢 用 于 支 撑钢 筋 ，其 他 部 分 用 钢 筋 凳 支
②振 捣 压 实 ： 钢 纤 维 混 凝 土 拌 和
ＳＦ Ｃ 配 合比 设计 Ｒ
撑 ．每 平 方 米 不 少 于 ５个 支 撑 点 ，钢 筋 料 振 捣 密 实 ，要 比 普通 水泥 混凝 土 拌 和
用 在 桥 面 铺 装 层 的 钢 纤 维 混 凝 土 焊 接 牢 固 ，并 控 制 好 钢 筋 网 标 高 ，保 证 料 振 捣 密 实 所 消 耗 能 量 大 ， 振 捣 时 间 配合 比 设 计 ．应 满 足 设 计 要 求 的 抗 压 强 纵 、横 坡 顺 直 。 浇 筑 另 半 幅 铺 装 层 时
纤 维 主 要 作 用 是 阻碍 混 凝 土 内部 微 裂 缝 的扩 展 和 阻滞 宏 观 裂 缝 的发 生 和 发 展 ．
工 程实 例
保 阜 高 速 是 连 接 晋 冀 交 通 的 主 干
６ ＭＰ ４５ ａ．抗 折 强 度 为 ８９ Ｐ ．Ｍ ａ，安 全 性 、 细度 、凝 结 时 间等 指 标 均 符 合 规 范 要 求 。 （） 集 料 。 在 各 种 不 同 纤 维 率 ３粗 下 ，粗 骨料 粒 径 对 抗 折 强 度 的影 响 的 试
锕纤维２ 天掺 ３
眇率 ％ 禽
摩 塌 度 ｍｍ
ａ
时 ，所 获 得 的 增强 效 果 最 佳 因而 粗 骨 料粒 径 不 应 大 于２ ｍｍ ，选 用 ５ ０ ０ ～２ ｍｍ
花 岗 岩 碎 石 。 我 们 对 粗 集 料 的 要 求 较
比 水 求 砂 ｔ 啐 Ｊ 钢纤维 加剂 外
它 能 显 著 提 高 混 凝 土 的 抗 拉 、抗 剪 、抗 小 ，一 般 在 Ｏ ％～２ ％之 间 。 ５ 折 强 度 和抗 裂 、抗 冲 击 、抗 疲 劳 、抗 震
钢纤维混凝土施工技术在路桥工程中的应用
钢纤维混凝土施工技术在路桥工程中的应用钢纤维混凝土是一种利用钢纤维增强的混凝土材料，具有高强度、抗冲击、耐久性和耐磨损等优点，广泛应用于道路、桥梁、隧道等工程中。
钢纤维混凝土施工技术在路桥工程中的应用，能够提高工程质量，延长使用寿命，减少维护成本，具有重要的工程意义。
本文将重点介绍钢纤维混凝土施工技术在路桥工程中的应用，以期为相关领域的工程施工提供参考和借鉴。
一、钢纤维混凝土在路桥工程中的优势1.1 高强度钢纤维混凝土相比于普通混凝土具有更高的抗拉强度和抗压强度，能够承受更大的荷载和压力，适用于需要承载大量车辆和行人的路桥工程。
1.2 抗冲击钢纤维混凝土的韧性和抗冲击性能较好，能够有效抵御车辆碰撞和外部冲击带来的损坏，保障道路和桥梁的安全性。
1.3 耐久性钢纤维混凝土具有较长的使用寿命，能够抵御自然环境因素的侵蚀和破坏，减少日常维护和修缮的次数，降低工程维护成本。
1.4 耐磨损钢纤维混凝土表面平整，耐磨损性能优秀，能够在长期车辆行驶和行人行走的情况下保持较好的使用状态，延长道路和桥梁的使用寿命。
2.1 配合设计在路桥工程中，施工前需要根据具体工程要求和条件，进行钢纤维混凝土的配合设计。
通过控制混凝土配比、纤维掺量和混凝土材料的选择，确保钢纤维混凝土的性能符合工程要求。
2.2 施工工艺钢纤维混凝土在路桥工程中的施工工艺需要严格控制，包括混凝土搅拌、浇筑、养护等环节。
在混凝土搅拌过程中，需要确保钢纤维的均匀分散和混凝土的流动性，以保证混凝土的密实性和强度，提高工程质量。
钢纤维混凝土施工过程中需要使用适当的施工设备，如混凝土搅拌机、输送泵、振捣器等。
通过设备的使用，能够提高施工效率，保证施工质量。
2.4 质量控制在钢纤维混凝土施工过程中，需要加强施工质量的控制。
包括施工现场的管理、材料的检测、施工过程的监控等方面，确保施工质量达标，工程安全。
钢纤维混凝土施工过程中，需要关注施工环境的影响。
在施工现场周围采取合理的环境保护措施，减少灰尘、污染对周边环境的影响，保护周边生态环境。
分析市政桥梁桥面铺装施工中钢纤维混凝土的应用

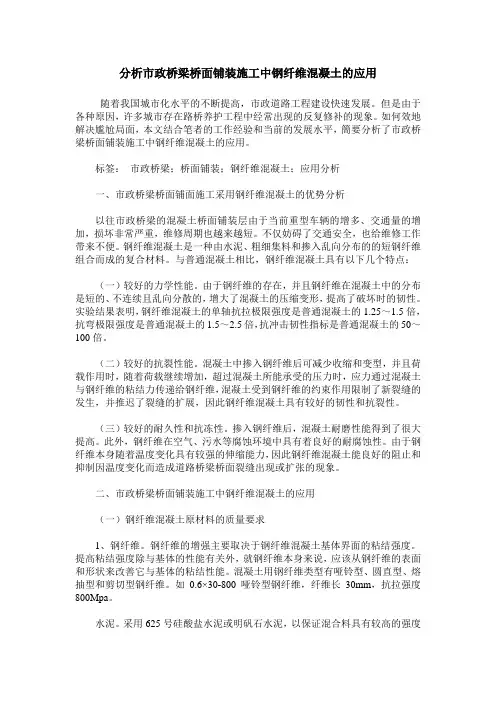

分析市政桥梁桥面铺装施工中钢纤维混凝土的应用随着我国城市化水平的不断提高，市政道路工程建设快速发展。
但是由于各种原因，许多城市存在路桥养护工程中经常出现的反复修补的现象。
如何效地解决尴尬局面，本文结合笔者的工作经验和当前的发展水平，簡要分析了市政桥梁桥面铺装施工中钢纤维混凝土的应用。
标签：市政桥梁；桥面铺装；钢纤维混凝土；应用分析一、市政桥梁桥面铺面施工采用钢纤维混凝土的优势分析以往市政桥梁的混凝土桥面铺装层由于当前重型车辆的增多、交通量的增加，损坏非常严重，维修周期也越来越短。
不仅妨碍了交通安全，也给维修工作带来不便。
钢纤维混凝土是一种由水泥、粗细集料和掺入乱向分布的的短钢纤维组合而成的复合材料。
与普通混凝土相比，钢纤维混凝土具有以下几个特点：（一）较好的力学性能。
由于钢纤维的存在，并且钢纤维在混凝土中的分布是短的、不连续且乱向分散的，增大了混凝土的压缩变形，提高了破坏时的韧性。
实验结果表明，钢纤维混凝土的单轴抗拉极限强度是普通混凝土的1.25～1.5倍，抗弯极限强度是普通混凝土的1.5～2.5倍，抗冲击韧性指标是普通混凝土的50～100倍。
（二）较好的抗裂性能。
混凝土中掺入钢纤维后可减少收缩和变型，并且荷载作用时，随着荷载继续增加，超过混凝土所能承受的压力时，应力通过混凝土与钢纤维的粘结力传递给钢纤维，混凝土受到钢纤维的约束作用限制了新裂缝的发生，并推迟了裂缝的扩展，因此钢纤维混凝土具有较好的韧性和抗裂性。
（三）较好的耐久性和抗冻性。
掺入钢纤维后，混凝土耐磨性能得到了很大提高。
此外，钢纤维在空气、污水等腐蚀环境中具有着良好的耐腐蚀性。
由于钢纤维本身随着温度变化具有较强的伸缩能力，因此钢纤维混凝土能良好的阻止和抑制因温度变化而造成道路桥梁桥面裂缝出现或扩张的现象。
二、市政桥梁桥面铺装施工中钢纤维混凝土的应用（一）钢纤维混凝土原材料的质量要求1、钢纤维。
钢纤维的增强主要取决于钢纤维混凝土基体界面的粘结强度。
市政桥梁桥面铺装施工中钢纤维混凝土的应用及施工技术
市政桥梁桥面铺装施工中钢纤维混凝土的应用及施工技术桥梁作为市政公路建设过程中极为重要的部分，近年来，桥梁施工项目数量不断增加，桥梁施工的质量也不断提升。
钢纤维混凝土作为一种新型复合材料，在桥梁桥面铺装施工中得以广泛的应用，其有效的解决的了混凝土施工过程中裂缝的问题，对于桥梁工程质量的提升起到了极为重要的作用。
文章对市政桥梁桥面铺装施工中钢纤维混凝土的特性进行了分析，并进一步对市政桥梁桥面铺装施工中钢纤维混凝土的应用进行了具体的阐述。
标签：市政桥梁；桥面铺装；钢纤维混凝土；特性；应用1 市政桥梁桥面铺装施工中钢纤维混凝土的特性钢纤维混凝土作为一种新型复合材料，最近几年才在施工中进行应用，其将适量的短钢纤维掺入到混凝土中，这样短纤维会在混凝土中进行随机分布，从而起到阻碍混凝土内部微裂缝的扩展，同时对于混凝土内部的宏观裂缝的产生和发展也能够起到较好的阻滞作用。
当有外力压力作用时，前期由水泥基料和钢纤维共同受力，但一旦混凝土裂开后则只有钢纤维来进行受力。
钢纤维混凝土具有较好的抗拉性和抗疲劳性，对于市政桥梁桥面施工质量的提升发挥了积极的作用。
桥梁不仅需要荷载路面的人流和车辆，同时还要承载自身的重量，而在承载过程中主要由桥梁上部的主梁承担这些荷载，通过对桥梁桥面进行铺装，可以有效的分散车轮的集中荷载，避免轮胎磨损和雨水腐蚀到主梁，从而起到保护主梁的目的。
所以进行桥梁铺装施工过程中需要尽量做到轻薄，结构简单，这样才不会给主梁增加负担。
桥面铺装层不仅作为桥梁的保护层，而且还做为桥面结构的共同受力层，所以需要铺装层要具有较强的强度、耐磨性和抗压性，所以利用钢纤混凝土不仅可以有效的降低车轮荷载疲劳，而且对于各种冲击作用所对桥面结构的破坏影响也有一定程度的减弱。
2 市政桥梁桥面铺装施工中钢纤维混凝土的应用2.1 施工材料的选择2.1.1 钢纤维的选择。
在钢纤维混凝土中，钢纤维发挥着非常重要的作用，一旦拔出钢纤维，则会导致钢纤维混凝土结构受到不同程度的破坏。
钢钎维混凝土在桥面铺装施工中的应用
钢钎维混凝土在桥面铺装施工中的应用1 工程概况近年来，随着高速公路和城市快速路的迅猛发展，我国各相关行业对桥梁结构及路面工程的施工比较重视，技术也已相当成熟。
相对而言桥面铺装的设计方法和施工技术方面的研究就显得较薄弱，对于桥面铺装材料、铺装结构厚度、防水及排水措施以及施工工艺，只是给予指导性说明。
钢纤维混凝土是在普通混凝土中掺入乱向的短纤维所形成的一种新型建筑材料（Steel Fiber Reinforced Concrete，简称SFRC）。
钢纤维混凝土中乱向分布的短钢纤维的主要作用是阻滞混凝土内部微裂缝的扩展和限制宏观裂缝的发生和发展，使其抗拉、抗折、抗剪强度及抗冲击、抗疲劳、裂后韧性和耐久性能均有较大的改善。
然而，钢纤维混凝土在大面积板式受弯结构，特别是在桥面铺装工程中部分代替钢筋网的应用目前没有。
根据XXX环城高速公路有限公司与XX大学承担的科研项目“钢纤维混凝土的力学性能及在桥面铺装工程中的应用研究”任务书的要求，我项目部承担了钢纤维混凝土桥面铺装试验路段的施工任务，在我合同段XXX中桥左幅桥面进行钢钎维混凝土试验，该桥为3×13m预应力空心板梁，全长39m，半幅宽13m，桥面净宽11.5m，原设计为C40厚为10cm钢筋混凝土桥面。
试验要求梁板间铰缝、桥面铺装层采用钢钎维混凝土，并取消桥面钢筋网。
2 准备工作2.1 试验桥面铺装的材料准备桥面铺装采用河南省洛阳中合祥水泥厂生产的香山牌批P.O 42.5R水泥，指标合格；汝阳北汝河河砂，细度模数为2.98，级配连续、良好；偃师佛光碎石，粒径5~25mm，连续粒径，级配合格；河南偃师天翔外加剂厂的DT—S1超塑化剂（粉剂）；武汉汉森钢纤维有限责任公司生产的SFB—28（I）普通剪切波浪型钢纤维，长28mm，长径比为57，强度等级为I级，抗拉强度≥380MPa。
2.2 试验桥面铺装施工配合比按照工程质量要求和课题组提供的目标配合比设计资料，对施工配合比进行设计,钢纤维混凝土的施工配合比如下：表1 施工配合比(3/mkg)石减水剂3 钢纤维混凝土桥面铺装的施工控制3.1 钢纤维混凝土桥面铺装的施工工艺流程钢纤维混凝土的施工不同于普通钢筋混凝土的施工，施工工艺有其特别之处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢纤维混凝土及其在桥面铺装中的应用
钢纤维混凝土（Steel Fiber REinforced Concrent. 简称SFRC）是一种由水泥、粗细集料和随机分布的短钢纤维组合而成的复合材料。
钢纤维混凝土中的钢纤维呈三维乱向分布，沿每个方向都有增强和增韧的作用，尤其对复杂应力区增强非常有效，可使混凝土物理力学性能产生质的变化，大大提高混凝土抗裂性能和抗冲击性能，使原本脆性的混凝土材料呈现很高的延性和韧性，以及优良的抗冻、耐磨性能，特别适用于要求连续、快速浇注混凝土的较大工程
桥梁的混凝土桥面铺装层由于重型车辆的使用、交通量的增加，损坏非常严重，维修周期越来越短，这不仅妨碍了交通安全，也给维修工作带来不便。
若改用SFRC 铺装桥面层，则可使面层厚度减薄，伸缩缝间距加大，从而改善桥面的使用性能，降低维修费用，延长使用寿命
SFRC 应用于桥面铺装层，一般有两种：一种为部分粘结式的铺装层；一种为SFRC 增强钢筋网或钢丝网混凝土铺装层，亦称为复合式铺装层
钢纤维的品种及性能是影响钢纤维混凝土质量的主要因素，钢纤维主要有以下几种：切断钢纤维。
剪切钢纤维。
熔抽钢纤维
钢纤维对混凝土的增强表现在当混凝土基体刚刚出现微裂缝时，钢纤维混凝土并未立即破坏，而是随着裂缝的稳定扩展，承载力继续上升，直到裂缝宽度增大到一个临界值时，钢纤维逐渐拔动或拔出，钢纤维混凝土才由于发生突然性的裂缝失稳扩展而破坏。
为防止钢纤维混凝土因钢纤维被拉断而失去强度，钢纤维的抗拉强度不低于380kPa，钢纤维表面不得有油污和其他妨碍钢纤维与水泥浆粘结的杂质。
钢纤维内含有的铁屑及杂质总量不得超过.钢纤维混凝土的水泥用量较一般混凝土高出10左右。
细集料砂的粒径为
0.15~5mm，粗集料碎石最大粒径不宜大于20mm 或钢纤维长度的2/ 3.为保证钢纤维拌和物的和易性，混凝土的砂率一般不低于50，必要时掺入减水剂或超塑化剂以降低水灰比
2钢纤维混凝土的配合比设计
钢纤维混凝土配合比的设计步骤与普通混凝土大体相同，所配置的钢纤维混凝土要进行实验，同时满足抗拉、抗压、抗折强度要求。
通过对钢纤维混凝土的力学基本性能的研究发现钢纤维的加入对混凝土的抗压强度提高不大，但抗压韧性有很大改善。
钢纤维混凝土当水灰比及集料最大粒径变化不大时，钢纤维含量特征参数影响钢纤维混凝土的抗拉强度。
钢纤维混凝土极限荷载往往高于初裂荷载，初裂荷载与极限荷载的比值一般在0.8~1.0 之间，并且初裂荷载、极限荷载及韧性均随钢纤维混凝土含量的增大而增大。
在相同钢纤维含量情况下，钢纤维混凝土强度随钢纤维的强度增大而增大。
随钢纤维直径增大而减小。
钢纤维混凝土抗剪强度随水灰比的减小而增大，随钢纤维体积率的增大而增大
3钢纤维混凝土在桥面工程中的应用
桥面铺装也称行车道铺装，是铺筑在桥面板上的防护层，是桥梁结构的重要组成部分。
作用是保护属于主梁整体部分的行车道板不受车辆轮胎的直接磨耗，防止主梁遭受雨水的侵蚀，并能使车辆轮重的集中荷载起一定的分布作用。
由于桥面天然敞露而受到大气影响十分敏感，根据以往实践经验，建桥时因对桥面铺装重视不足而导致日后修补和维护的弊病不少，因此，如何合理改进桥面的构造和施工，愈来愈引起人们的注意。
而且，桥面铺装质量的好坏和使用耐久性将直接影响到汽车的行驶质量和使用耐久性
钢纤维混凝土因其具有良好的抗裂性、抗弯曲性、耐冲击性、耐疲劳性的特点，在桥面铺装中使用较一般水泥混凝土具有以下几点优势
第一，减薄铺装厚度。
钢纤维混凝土在相同荷载条件下铺装厚度可减少~50，这样既减少了工程量又降低了桥梁恒载
第二，加强桥面铺装与伸缩缝的连接强度。
桥面伸缩缝是整个桥面的薄弱环节，在车
辆的行驶过程中，由刚性桥面过度到柔性伸缩缝再到刚性桥面，不可避免地产生强烈的震动，震动释放出的巨大能量对伸缩缝与混凝土连接结构极具破坏性。
钢纤维混凝土因其较强的耐冲击性保证其与伸缩缝连接钢筋牢固粘结，使伸缩缝发生的变形、位移、或翘曲都较小，大大提高了伸缩缝的使用寿命
第三，延长了桥面的使用寿命。
在重交通荷载作用下，钢纤维混凝土桥面开列要比普通混凝土缓慢得多，其桥面裂缝宽度小，不连续开列后延性仍很好，混凝土剥落、坑槽现象很少。
这都有利于桥面和桥梁的使用寿命，改善了车辆的行驶条件
4钢纤维混凝土桥面铺装施工及养护
4.1钢纤维的分
由于钢纤维一般用箱装或袋装，体积较密实，在投入搅拌机拌和前，用钢叉将其中的成团钢纤维打散开，或应用机械方法加以分散，否则会引起钢纤维的结团现象，影响施工质量。
在拌和料中加入的钢纤维应分散均匀，才能在混凝土中起到增强作用，如果加入的钢纤维分散不均匀，将使混凝土缺少钢纤维或钢纤维结团，不仅没有增强作用，还会引起局部强度削弱
钢纤维混凝土混合料按设计配合比规定材料用量进行配制。
为了使钢纤维在混凝土中分布均匀、不结团，必须控制好投料顺序、搅拌方法和时间，这是有别于普通混凝土的关键工艺，也是保证施工质量的重要环节
必须使用强制式搅拌机，宜采用先干拌后湿拌的方法，根据搅拌机容量和施工配合比确定一次搅拌量，为避免超载，一次搅拌量不宜大于搅拌机额定搅拌量的.正式浇筑前进行试拌，鉴定拌和质量合格后，才正式开工
4.2投料顺
投料顺序为：碎石→钢纤维干拌1min→砂→水泥→钢纤维干拌lmin.在投入钢纤维时用网筛均匀撒入料斗中，不要成堆倒入
4.3拌和方
先干拌后湿拌。
上料干拌，观察钢纤维是否成团，干拌时间应在1min 以上，但不宜超过2min，如有成团现象时，在转盘投料时要调整钢纤维分散程度，可分次投入钢纤维，直到不成团为止，然后确定投料时间及方式；干拌之后要加水减水剂水溶液湿拌，湿拌时间为1.5min 左右。
严格控制拌和时间，拌和时间总计6min 左右。
搅拌好的SFRC 应该是钢纤维均匀分散在整个混凝土拌和物中，无粘团和集结现象。
拌合时间要比普通混凝土长1min，严格控制混凝土坍落度，钢纤维混凝土拌合均匀是控制质量的关键
4.4运
钢纤维混凝土坍落度较小，不宜采用混凝土搅拌车运输，可采用自卸汽车运输，作业时要严格控制运输时间。
由于钢纤维混凝土中加入减水剂，必须尽量加快施工速度。
必须符合钢纤维混凝土拌和料运输、铺筑完毕的允许最长时间。
拌和料从搅拌机卸出到浇筑不宜超过30min.运输过程中应避免拌合物离析，已产生离析的，应作二次拌和后方可灌筑
4.5浇
在桥梁伸缩缝之间为一个连续施工区段，在连续施工区段内的钢纤维混凝土必须连续浇筑。
稠度相同的钢纤维混凝土看起来比普通混凝土干涩，但经振捣后仍表现为较好和易性，因而严禁在浇筑时往拌和料中加水。
而且浇筑过程在一定规定连续的区域内不得中断
第一，摊铺。
用机翻车运输至指定地点，用人工将SFRC 拌和料大致铺整平，摊铺系
数按1.2~1.3 控制，钢纤维混凝土松铺系数较普通混凝土的要大，在摊铺时可通过现场试验确定，无论机械或人工布料，均应保证钢纤维混凝土能均匀摊铺在桥面上。
人工布料时应用铁锹反扣法将钢筋孔隙先填满，再铺平其他部分。
严禁抛掷和搂耙，防止混凝土拌和物离析。
在摊铺过程中如有结团现象，及时用人工撕开抖散或剔除，以免发生蜂窝
第二，振捣压实。
钢纤维混凝土拌和料振捣密实，要比普通水泥混凝土拌和料振捣密实所消耗能量大，振捣时间长，但也不能过振，振捣时间过长，也会引起钢纤维下沉，使其结构上层与下层钢纤维分布密度不均匀。
必须用大功率平板振动器振捣密实使钢纤维呈二维平面分布，这样在平面内钢纤维硅受力才均匀。
先用插入式振动器沿模板边沿振捣，最后用梁式振动器振捣整平，严禁使用插入式振捣器在混凝土内部插捣，以确保钢纤维在混凝土中的均匀分布。
在振动梁施工过程中，应对混凝土不足处或多余处及时处理，如发现有钢纤维团出现，要及时将团状物打撒并均匀撒于混凝土中。
用表面带凸棱的金属圆滚筒将竖起钢纤维及浮在面上的钢纤维和石子压下去，然后用金属圆滚筒将表面滚压平整
第三，刮板整平表面。
滚压平整后，用3mm 以上刮尺或刮板进行纵横向精平表面，施工时要及时将刮起的钢纤维压入混凝土中，以确保混凝土中钢纤维不外漏表面。
铺装表面可为糙面，这样有利沥青层连结，不需抹压太光
4.6切
桥面铺装由于纵向分幅施工不设纵向施工缝，横向在每个墩顶部设一道横向假缝，其它以15~20m 间距设横向假缝，并与防撞栏的假缝对齐，缝宽3~5mm，缝深2.5cm，切缝时间由气温和SFRC 强度确定：一般强度控制在8~15MPa 为宜。
切缝完成后用聚氨脂焦油灌缝
4.7抗滑处
由于普通混凝土桥面施工常用的压槽法和拉槽法难以达到高速公路抗滑构造深度要求，且易将钢纤维带出，我们采用刻槽法施工，具体做法是在钢纤维混凝土初硬后（强度
8~15MPa）用刻槽机横向刻槽，槽距25mm，槽宽3mm，槽深3mm.不得使用粗麻袋、刷子和扫帚制作细观抗滑构造
4.8养
由于钢纤维混凝土早期强度较高，故应加强早期湿润养护，为确保与沥青结合面的清洁，采用自来水养护，不覆盖草袋、砂等覆盖物，为防止气温过高，水分蒸发过快，采用塑料薄膜覆盖湿养。
待测试强度分别达到普通混凝土相应强度（即4.5MPa 和30MPa）且不小于7d 时方可安排施工车辆在桥面行驶。
