电子设备装接工(无线电装接工)技师理论3卷答案

合集下载

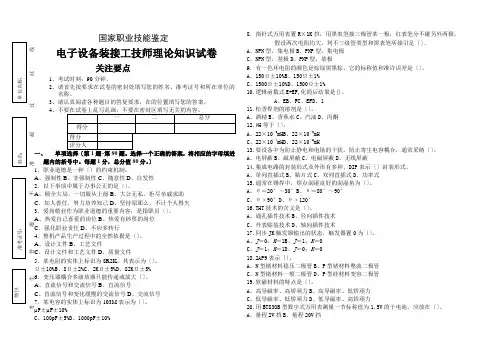

电子设备装接工技师理论知识试卷

电子设备装接工技师理论知识试卷

国家职业技能鉴定电子设备装接工技师理论知识试卷关注要点1、考试时刻:90分钟。

2、请首先按要求在试卷的密封处填写您的姓名、准考证号和所在单位的名称。

3、请认真阅读各种题目的答复要求,在的位置填写您的答案。

4一、 单项选择〔第1题~第80题。

选择一个正确的答案,将相应的字母填进题内的括号中。

每题1分,总分值80分。

〕 1.职业道德是一种〔〕的约束机制。

A 、强制性B 、非强制性C 、随意性D 、自发性 2.以下事项中属于办事公正的是〔〕。

A 、顾全大局,一切服从上级B 、大公无私,拒尽亲戚求助C 、知人善任,努力培养知己D 、坚持原那么,不计个人得失 3.爱岗敬业作为职业道德的重要内容,是指职员〔〕。

A 、热爱自己喜爱的岗位B 、热爱有钞票的岗位 C 、强化职业责任D 、不应多转行4.整机产品生产过程中的全然依据是〔〕。

A 、设计文件B 、工艺文件C 、设计文件和工艺文件D 、质量文件5.某电阻的实体上标识为8R2K ,其表示为〔〕。

Ω±10%B 、8Ω±2%C 、2K Ω±5%D 、82K Ω±5% 6.变压器耦合多级放器只能传递或放大〔〕。

A 、直流信号和交流信号B 、直流信号C 、直流信号和变化缓慢的交流信号D 、交流信号 7.某电容的实体上标识为103M 表示为〔〕。

µF ±µF ±10%C 、100pF ±5%D 、1000pF ±10%8.指针式万用表置R ×1K 挡,用黑表笔接三极管某一极,红表笔分不碰另外两极,假设两次电阻均大,判不三级管类型和黑表笔所接引足〔〕。

A 、NPN 型,集电极B 、PNP 型,集电极C 、NPN 型,基极D 、PNP 型,基极9.有一色环电阻的颜色是棕绿黑黑棕,它的标称值和准许误差是〔〕。

A 、150Ω±10%B 、150Ω±1% C 、1500Ω±10%D 、1500Ω±1%10.逻辑函数式E+EF,化简后结果是()。

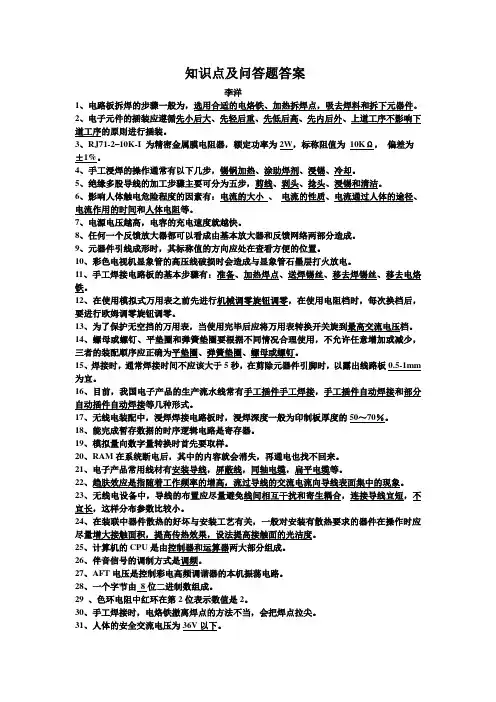

无线电装接高级工理论考试题目及答案

无线电装接高级工理论考试题目及答案

知识点及问答题答案李洋1、电路板拆焊的步骤一般为,选用合适的电烙铁、加热拆焊点,吸去焊料和拆下元器件。

2、电子元件的插装应遵循先小后大、先轻后重、先低后高、先内后外、上道工序不影响下道工序的原则进行插装。

3、RJ71-2–10K-I 为精密金属膜电阻器,额定功率为2W,标称阻值为10KΩ,偏差为±1%。

4、手工浸焊的操作通常有以下几步,锡锅加热、涂助焊剂、浸锡、冷却。

5、绝缘多股导线的加工步骤主要可分为五步,剪线、剥头、捻头、浸锡和清洁。

6、影响人体触电危险程度的因素有:电流的大小、电流的性质、电流通过人体的途径、电流作用的时间和人体电阻等。

7、电源电压越高,电容的充电速度就越快。

8、任何一个反馈放大器都可以看成由基本放大器和反馈网络两部分造成。

9、元器件引线成形时,其标称值的方向应处在查看方便的位置。

10、彩色电视机显象管的高压线破损时会造成与显象管石墨层打火放电。

11、手工焊接电路板的基本步骤有:准备、加热焊点、送焊锡丝、移去焊锡丝、移去电烙铁。

12、在使用模拟式万用表之前先进行机械调零旋钮调零,在使用电阻档时,每次换档后,要进行欧姆调零旋钮调零。

13、为了保护无空挡的万用表,当使用完毕后应将万用表转换开关旋到最高交流电压档。

14、螺母或螺钉、平垫圈和弹簧垫圈要根据不同情况合理使用,不允许任意增加或减少,三者的装配顺序应正确为平垫圈、弹簧垫圈、螺母或螺钉。

15、焊接时,通常焊接时间不应该大于5秒,在剪除元器件引脚时,以露出线路板0.5-1mm 为宜。

16、目前,我国电子产品的生产流水线常有手工插件手工焊接,手工插件自动焊接和部分自动插件自动焊接等几种形式。

17、无线电装配中,浸焊焊接电路板时,浸焊深度一般为印制板厚度的50~70%。

18、能完成暂存数据的时序逻辑电路是寄存器。

19、模拟量向数字量转换时首先要取样。

20、RAM在系统断电后,其中的内容就会消失,再通电也找不回来。

21、电子产品常用线材有安装导线,屏蔽线,同轴电缆,扁平电缆等。

电子设备装接工理论复习题+答案

电子设备装接工理论复习题+答案

电子设备装接工理论一:选择题:1、整机产品生产过程中的基本依据是( C )A, 设计文件B, 工艺文件C, 设计文件和工艺文件D,质量文件2、色环标识是绿蓝黑银棕表示元器件的标称值及允许误差为( D ) A,560Ω±1% B, 56Ω±5%C, 56Ω±1% D, 5.6Ω±1%3、色环标识是黄紫橙银表示元器件的标称值及允许误差为( D ) A,47KΩ±5%; B, 470KΩ±10%;C, 473KΩ±10%; D, 47KΩ±10%4、色环标识是橙橙橙金表示元器件的标称值及允许误差为( A ) A, 33KΩ±5%; B, 33Ω±5%;C, 333Ω±10%; D, 33KΩ±10%5、色环标识是棕黑黑棕棕表示元器件的标称值及允许误差为( A ) A, 1KΩ±1%;B, 100Ω±5%;C, 1001Ω±1%;D, 10Ω±10%6、色环标识是紫黄黄红红表示元器件的标称值及允许误差为( C ) A,74.4Ω±2%; B, 7.41KΩ±1%;C, 74.4KΩ±2%; D, 7442Ω±5%7.某电阻的实体上标识为8R2K,其表示为( A )A, 8.2Ω±10%;B, 8Ω±2%;C, 2KΩ±5%;D, 82KΩ±5%8.75Ω±20%的电阻值用色标表示为( A )A, 紫绿黑; B, 紫绿黑金;C, 紫绿棕红; D,紫绿黑银9.某电阻的实体上标识为6.2KΩⅡ表示为( B )A.6.2KΩ±5%; B,6.2KΩ±10%;C, 6.2KΩ±20%; D, 6.2KΩ±2%;10某电容的实体上标识为1n表示为( A )A.1000PF±20%; B,1000UF±20%;C, 1PF±10%; D, 1UF±10%;11.某电容的实体上标识为P47K表示为( D )A, 47PF±20%; B, 47PF±10%;C, 47UF±5%; D, 0.47PF±10%;12.某电容的实体上标识为103M表示为( A )A.0.01uF±20%; B, 0.1uF±10%;C, 100pF±5%; D, 1000pF±10%;13.某立式电感的实体上三个面标识为银棕黑黑表示( C )A, 0.1uH±10%; B, 1uH±5%;C, 10uH±10%; D, 100uH±10%14.从对人体危害的角度,我国规定的工频电源安全电压为( C )A, 110V; B, 24V; C, 36V; D, 48V15.触电时通过人体的电流如果超过一定数值将造成伤亡.对于工频电流讲,这个数值是( D )A, 0.1mA, ; B, 1mA,; C, 10mA,; D, 100mA,16. 1.在操作闸刀开关时,动作应当( A )。

2024年科技类-通信计算机技能考试-无线电装接工考试历年真题常考点试题3带答案

2024年科技类-通信计算机技能考试-无线电装接工考试历年真题常考点试题3带答案

2024年科技类-通信计算机技能考试-无线电装接工考试历年真题常考点试题带答案(图片大小可任意调节)第1卷一.判断题(共10题)1.扎线扎时,线扎各导线长度按线扎图所标尺寸或导线表所列数据,同时考虑拐弯处需留的余量,先扎首件,检验合格后,批量下料。

2.波峰焊后应用强迫冷却方式使基极降温,主要是为了防止操作人员烫伤3.紧固件装配平服、无间隙、无松动,垫片必须盖过螺纹孔,螺钉头槽无损伤、起毛和打滑现象,既保证机械强度,又保证良好的可拆卸性。

4.可拆卸装配(螺钉、销、键等)均要做到连接可靠 (稳固),才能达到规定的机械强度,并能顺利拆卸。

5.静电对计算机的硬件无影响6.使用螺钉、螺栓等紧固零件时应采取防松措施,不允许直接垫弹簧垫圈。

装配孔位为长孔时,装配后平垫圈不得陷入孔内。

7.印制电路板不能叠放,应放入运转箱,特别是装有锂电池的印制电路板,要一块块隔开放,其焊接面不能放在金属物上,以免电池正负极短路。

8.焊接点上的焊料要适当,焊料过少,不仅机械强度低,而且由于表面氧化层逐渐加深,容易导致焊点相碰(失效)。

焊料过多,会浪费焊料,并容易造成接点失效(相碰)和掩盖焊接缺陷。

9.交流电源电缆两端导线剥头浸锡后装配或焊接,要求打高压1000(1500)V,三相电缆打高压1500(2000)V。

10.防霉不能喷漆的元器件有:插头、插座、按键、电位器、可调磁芯、波段开关、未密封继电器、散热器、大功率管、大功率电阻、接地孔、宽带变压器、补焊孔等易于溅进防霉漆而造成接触不良或二.问答题(共2题)1.总装的顺序要求?2.写出钩焊手工焊接方法?第2卷一.判断题(共10题)1.总装是将各零、部、整件,按照工艺(设计)要求,安装在不同的位置上,组合成一个整体,再用导线将元、部件之间进行电气连接,完成一个具有一定功能的完整的机器,以便进行整机调整和测试。

2.对焊点的质量要求,应该包括电气接触良好、装配(机械)结合牢固和美观三方面。

电子设备装接工试题及参考答案-

电子设备装接工试题及参考答案-

200.在安装部位加装弹簧垫圈的目的是(B)A.防止表面擦伤B.防止螺母或螺钉松动C.保护螺连接件D.增大强度201.在錾屑平面时,每次錾屑深度应在(C)A.0.5-1.0mmB.0.2-1.0mmC.0.5-2.0mmD.0.3-2.0mm 202.集成电路在印制板装配图中的表示方法为(B)A.大小与实物相同图形B.管脚顺序标示清晰,且大小与实物成比例C.型号表示法D.外形表示法第四部分装接与焊接203.拧紧或拧松螺钉时,应选用(A)A.扳手或套筒B.尖嘴钳C.老虎钳D.螺丝刀204.从结构工艺出发,元器件排列时应(D)A.倾斜放置B.始终保持卧式装接C.使引线至印制板的边缘的距离不大于2mmD.将可调组件放在便于调整的部位205.顺向锉屑适用于(D)A.大平面工件B.粗锉加工C.窄平面工件D.精锉206.线接的工作寿命比焊接的短(B)A.正确B.错误207.松香系列助焊剂经反复使用后会变黑,但其任然具有助焊剂的作用(B)A.正确B.错误208.压接具有清洁无污的优点(A)A.正确B.错误209.粘合作用有本征粘合和机械粘合两种作用(A)A.正确B.错误210.铆接只能将零部件紧固在一起,属于紧固安装(B)A.正确B.错误211.在波峰焊接中,为减少拉尖和拉锡等不良影响,印制板在焊接时通常与波峰形成5-80的倾角(A)A.正确B.错误212.内六角螺钉适用范围比十字螺钉广,而且安装方便(B)A.正确B.错误213.压接分为冷压接和热压接两种,其中热压接用途较广(B)A.正确B.错误214.镀锡是焊接前准备的重要内容(A)A.正确B.错误215.金属板上焊接导线时,关键一步是在板上镀锡(A)A.正确B.错误216.焊接温度过长可以加快焊料氧化,容易损坏元器件(A)A.正确B.错误217.焊接有机注塑元件时,烙铁头不应在任何方向施加压力(A)A.正确B.错误218.焊接前,印制板的检验对于保证焊接质量是十分重要的(A)A.正确B.错误219.选择空芯铆钉时,其外径应大于焊片孔径(B)A.正确B.错误220.预热印制板的适当时间一般为10min(B)A.正确B.错误221.烙铁头与焊件接触的位置应适当(A)A.正确B.错误222.刷涂法涂覆助焊剂主要用于PCB的保护,很少使用(A)A.正确B.错误223.编带机编制插件料带过程中,编带机具有检错、纠错能力(B) A.正确 B.错误224.强迫对流预热法只能提供所需温度,不能将水蒸发掉(B)A.正确B.错误225.插焊前芯线应侵锡,以免在连接部分形成气泡(A)A.正确B.错误226.加热时间过长容易造成印制板焊盘脱落(A)A.正确B.错误227.在加工扁平线缆与接插件的连接时,不宜采用穿刺(B)A.正确B.错误228.在焊锡过程中,移开焊锡丝和电烙铁的角度完全相同(B) A.正确 B.错误229.黏结件的耐热性能较差(A)A.正确B.错误230.钩焊在操作上与绕焊基本相同(A)A.正确B.错误231.绕接器的操作简单、安全(A)A.正确B.错误232.自动插接机的缺点是对元器件的形状有严格的要求(A)A.正确B.错误233.环氧树脂黏合剂具有耐热、耐碱、耐冲压的等优点(A)A.正确B.错误234.加装平垫圈是防止螺钉松动的有效措施(B)A.正确B.错误235.安装跨接导线时应采用立式插件机(B)A.正确B.错误236.按电路流向插装法插件差错率低,只适用于小批量生产(B) A.正确 B.错误237.焊接时间过长,不会影响焊点的外观(B)A.正确B.错误238.插接件的连接必须保证良好的导电性能(A)A.正确B.错误239.剥头机的作用是(B)A.剪断导线B.剥掉塑胶头的绝缘C.只能剥除单芯导线端头绝缘D.只能剥除纤维绝缘层240.普通浸焊炉可以用于(B)A.表贴元件的焊接B.中小批印制板的焊接C.SMT的焊接D.大规模印制板额焊接241.防止铆钉头变形的工具是(C)A.尖冲头B.平冲头C.垫模D.手锤242.波峰焊中,印制板的预热时间一般为(B)A.30s左右B.40s左右C.5minD.10min243.多功能切剥机能自动完成(D)功能A.剥头B.剪断导线和镀锡C.剪断导线D.剪断导线和剥头244.光固化阻焊剂在高压汞灯下照射(C)即可固化A.1minB.1-2minC.2-3minD.6minC245.印制板在焊接时与波峰形成的最佳角度为(A)A.60B.30C.100D.80246.焊接集成电路时,应选用焊料的熔点一般为(A)A.1500以下B.2000以下C.高压1500D.3000以下247.关于焊接温度说法正确的是(B)A.温度越高,焊点越好B.较大焊件的焊接温度较高C.温度低时,只要延迟焊接时间,就可以取得应有效果D.焊接温度高低仅仅取决于焊件的大小248.沉头铆钉的留头长度为铆钉直径的(C)倍。

无线电设备装接工三级理论试卷

无线电设备装接工三级理论试卷

江苏省职业技能鉴定无线电装接工三级理论知识试卷注 意 事 项1、考试时间:90分钟。

2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读各种题目的回答要求,在规定的位置填写您的答案。

4、不要在试卷上乱写乱画,不要在标封区填写无关的内容。

一 二 三 总 分统分人得 分得 分 评分人一、单项选择题 (第1~60题。

请选择一个正确答案,将答题卡中相应的字母涂黑。

每题1分,共60分。

)1.一个人的社会地位,荣誉,从根本上取决于( )。

A 、从业者获得的报酬 B 、自己的职业 C 、从业者对社会的贡献 D 、自己的职务2.对于操作工人来说,下面哪一部分的安全教育内容最为重要( )。

A 、安全生产知识、安全意识与安全操作技能教育 B 、安全科学基本理论与教育 C 、安全生产方针、法规教育D 、安全生产管理方法教育3.接收弱信号时,要使接收机处于高增益状态;接收强信号时,为避免晶体管或终端器件出现堵塞或过载。

需自动降低增益,可实现此功能的电路是( )。

A 、AGC 电路 B 、AFC 电路 C 、功率放大电路 D 、滤波电路4.反向AGC 电路的作用是,当外来信号增强时( )。

A 、使受控管的工作点电流增大,增益升高 B 、使受控管的工作点电流增大,增益降低 C 、使受控管的工作点电流减小,增益升高 D 、使受控管的工作点电流减小,增益降低5.鉴相器输出信号的( )与其两个输入信号的相位差成正比。

A 、振幅 B 、相位 C 、频率 D 、周期 6.不属于锁相环路基本组成环节的是( )。

A 、鉴相器 B 、环路滤波器C 、压控振荡器D 、自动频率控制电路 7.取样技术可用来( )。

A 、将模拟量转换成数字量B 、将数字量转换成模拟量C 、完成模拟量与数字量之间的相互转换D 、实现自动频率控制 8.计算机按其规模可分为( )。

A 、巨型机、大型机、中型机、小型机和微型机B 、巨型机、大型机、中型机、小型机和单片机C 、巨型机、大型机、中型机、小型机和单板机考 生 答 题 不 准 超 过 此 线地 区姓 名单 位 名 称准 考 证 号D、巨型机、大型机、中型机、小型机9.计算机系统的硬件为()。

电子设备装接工理论知识试卷及答案

电子设备装接工理论知识试卷及答案

A.100Ω B. 300ΩC. 75ΩD. 50Ω13、我国电视频道VHF段的频率范围为( D )。

A.48.5-167 MHz B. 88-108 MHzC. 470-863 MHzD. 167-223 MHz14、我国单相民用电压、频率分别为( B )。

A.110V,60HzB.220V,50HzC.380 V,50HzD.380 V,60Hz15、我国电视2频道的频段,中心频率,中心波长分别为( A )。

A.VL,60.5MHz,4.96mB. VL,52.5MHz,5.71mC.VH,171 MHz,1.75mD.VL,52.5MHz, 5.71m16、一付普通的有源室外天线大致由天线架,放大器,电缆线及( D )四大部分组成。

A.U段振子 B.交流电机 C.反射网 D.电源盒17、单向桥式整流电路在在加入电容滤波后,则( C )。

A.输出电压不变 B.二极管承受的最大反向电压减小C.输出电压升高D.输出电压波动大18、整流用的半导体器件的特性为( D )。

A.放大 B.反向击穿 C.饱和 D.单向导通19、电感器的特性之一是( B )。

A.隔直流通交流 B.隔交流通直流 C. 隔交流隔直流 D. 通交流通直流20、工艺文件大体上可分为( A )。

A.技术文件和设计文件 B.设计文件和工艺图纸C. 工艺图纸和通用工艺规程文件D.技术文件和通用工艺规程文件21电视机出现垂直一条亮线的原因可能是( D )。

A.电源有故障 B.通道有故障C. 场扫描电路有故障D.行偏转线圈损坏22、电感L和电容C与信号源并联可以组成( B )。

A.串联谐振电路 B. 并联谐振电路C. 放大电路D.偏置电路23、示波器观察波形,线条太粗是应调节( B )。

A.标尺亮度 B. 聚焦旋钮C. 光旋钮D.XY灵敏度旋钮24、在高频系统中,导线具有一定的( D )。

A.长度 B. 刚性 C.软性 D.介质损耗25、下列零件其中( B )是用于防止松动的。

电子设备装接工试题及参考答案100-199

电子设备装接工试题及参考答案100-199

国家职业资格考试重庆市南川隆化职业中学校100.方框图的特点是(B)A.结构复杂B.简单明确,一目了然C.只表示一组元件D.只能说明一个功能模块101.根据工艺图,操作者可以确定(A)A.产品是怎么样的,怎么做B.产品的原理C.产品功能结构D.电路的逻辑关系102.在识读零件图时,常采用(D)读出零部件的形状、结构。

A.用途分类法B.结构分类法C.标示法D.形体分析法及线面分析法103.关于元器件符号的定义,正确的是(B)A.在工程图中,符号的位置不同含义不同B.元器件符号的大小不影响其含义C.符号之间的连线只能是直线D.在电子电路中,元件符号的端点加“0”和不加“0”含义相同104.在识读装配图时,通过标题栏可以确定(A)A.图号B.零件尺寸C.位置D.使用规范105.电子元器件参数标注法主要有直标法、文字符号法和(B)A.数值法B.色标法C.图示法D.字母法106.整机电路安装结束后,要保证电路(A)A.初调、初检合格B.完全合格C.基本完好D.外观良好107.浸焊分为手动浸焊和机器自动侵焊两种(A)A.正确B.错误108.自动调温电烙铁是依靠温度传感元件完成烙铁头温度检测的(A)A.正确B.错误109.电热镊子是一种专用于拆焊贴片元件的高档工具(A)A.正确B.错误110.为了减少虚焊,对焊锅应(C)A.及时添加焊锡B.及时调节温度C.及时清理表面的氧化层D.逐渐加温111.浸焊设备中,完成上助焊剂功能的单元是(C)A.传动机构B.锡锅C.助焊剂槽D.烘干器112.对于机器浸焊设备,为了保证焊接质量应(D)—1 —A.提高设备功能B.在使用过程中不断调整C.设定参数不变D.及时进行用前和用后的保养维护113.遇到烙铁通电不热的故障,应使用万用表检测烙铁的(C)A.烙铁头B.烙铁芯C.烙铁芯的引线D.外观114.电镊子可以用于拆焊(B)A.贴片集成电路B.继电器C.集成电路管座D.三极管115.侵焊分为机器侵焊和(B )A.自动浸焊B.手动浸焊C.锡锅浸焊D.超声波侵焊116.如果烙铁头不粘锡,应该(D)A.更换电烙铁B.更换烙铁头C.用松香等助焊剂等重新镀锡D.首先修整烙铁头,然后重新镀锡117.真空吸锡枪是一种(B)工具A.焊接B.吸锡C.装接D.自动118.真空吸锡枪和普通吸锡器相比,其吸锡效果(C)A.较差B.相同C.较好D.无法比较119.恒温电烙铁与普通电烙铁相比,具有(D)的特点A.耗电多B.焊料易氧化C.温度变化范围大D.寿命长120.自动浸焊的时间约为(B)合适A.2SB.3-5SC.5SD.1S121.将待浸焊器件浸入装有焊料的槽内(D)后,开启振动器A.1SB.2SC.5SD.2-3S122.手工浸焊时,印制板应(A)A.保持平稳,且与焊锡适当的接触B.保持平稳,且被焊锡侵没C.随意放入,且要与焊锡适当接触D.先放入非焊锡面123.为保护半开放型元器件,在将浸焊器件放入锡锅前应用(C)贴封元器件。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

北京市职业技能鉴定理论试卷
评分标准(二级.电子设备装接工(无线电装接工))(3)
一、单项选择题:(第1-40题。

选择正确的答案,将相应的字母填入题内的括号中。

二、多项选择题(满分40分,选择正确每小题得2分,错答、漏答、多答均不得分,也不反扣分。


三、简答题(每题5分,满分10分)
1.电子整机随机振动发生的主要原因有哪些?
答:(1)结构件、部件,引线或元器件接头产生疲劳;
(2)元器件、结构件安装不当使电路松动、脱落;
(3)焊点受到振动应力,引起接触不良;
(4)线扎松动,接头松弛;
(5)紧固松动、减震措施不当。

2.工艺文件是如何定义的?
答:按照一定的条件选择产品最合理的工艺过程(即生产过程),将实现这个工艺过程的程序、内容、方法、工具、设备、材料以及每一个环节应该遵循的技术规程,用文字、符号、图形、表格等形式表示出来,称为工艺文件。

四、计算题(满分10分)
举重比赛有一个主裁判A ,两个副裁判B 、C ,杠铃举起的裁决有每个裁判按面前按钮决定,只有两个以上裁判(其中必有主裁判)判决成功时,灯才亮。

1. 列写真值表、写出逻辑表达式并化简。

(5分)
设:用Y表示灯,灯亮为1
A B C C AB C B A Y ++= C AB AC += )C B A(C += =A(C+B)
2. 设计实现此逻辑功能的电路。

(5分)。
