简述熔接光纤的操作步骤
如何进行光纤的熔接
如何进行光纤的熔接第一步：准备工作光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，竖刀等。
（如下图）辅助工具第二步：安装工作一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。
在光纤收容箱中将光纤环绕并固定好防止日常使用松动。
光纤收容箱第三步：去皮工作首先将黑色光纤外表去皮，（如下图）大概去掉1米长左右。
去黑皮接着使用美工刀将光纤内的保护层去掉。
（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。
光纤一览第四步：清洁工作不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染，因此在熔接工作开始之前我们必须对玻璃丝进行清洁。
比较普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。
（如下图）清洁光纤第五步：套接工作清洁完毕后我们要给需要熔接的两根光纤各自套上光纤热缩套管，（如下图）光纤热缩套管主要用于在玻璃丝对接好后套在连接处，经过加热形成新的保护层。
光纤套接第六步：熔接工作将两端剥去外皮露出玻璃丝的光纤放置在光纤熔接器中。
（如下图）熔接准备然后将玻璃丝固定，按SET键开始熔接。
（如下图）可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况，如果对的不是太歪的话仪器会自动调节对正，当然我们也可以通过按钮X，Y手动调节位置。
等待几秒钟后就完成了光纤的熔接工作。
熔接工作第七步：包装工作熔接完的光纤玻璃丝还露在外头，很容易折断。
这时候就可以使用刚刚套上的光纤热缩套管进行固定了。
将套好光纤热缩套管的光纤放到加热器中按“HEAT”键开始加热，（如下图）过10秒钟后就可以拿出来了，至此完成了一个线芯的熔接工作。
最后还需要把熔接好的光纤放置固定在光纤收容箱中。
光纤包装总结：光纤连接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确的熔接有质有量的光纤。
光纤熔接的过程及步骤
图13 放入切割刀导槽
图14 放下大小压板
8
图15 光纤切割
光纤熔接的步骤—放光纤
第一步：打开熔接机防风罩使大压板复位，显示器显示“请安放光纤”。 第二步：分别打开光纤大压板将切好端面的光纤放入Ｖ型载纤槽，光纤端面不能触到Ｖ型载 纤槽底部,如图16。 第三步：盖上熔接机的防尘盖后如图17，检查光纤的安放位置是否合适，在屏幕上显示两边 光纤位置居中为宜，如图18。
图12 清洁裸纤
7
光纤熔接的步骤—切光纤
第一步：安装热缩保护管 第二步：制作光纤端面
（1）用剥皮钳剥去光纤被覆层约30∼40mm，用干净酒精棉球擦去裸光纤上的污物。 （2）用高精度光纤切割刀将裸光纤切去一段，保留裸纤12∼16mm。 （3）将安装好热缩套管的光纤放在光纤切割刀中较细的导向槽内，如图13。 （4）然后依次放下大小压板，如图14。 （5）左手固定切割刀，右手扶着刀片盖板，并有大拇指迅速向远离身体的方向推动切割 刀刀架。如图15示，此时就完成光纤的切割部分。
图16 放入V型载纤槽
图17 盖上防尘盖
9
图18 检查安装位置
光纤熔接的步骤
（5）加热热缩管 第一步：取出熔接好的光纤
依次打开防风罩、左右光纤压板，小心取出接好的光纤，避免碰到电极。 第二步：移放热缩管
将事先装套在光纤上的热缩管小心地移到光纤接点处，使两光纤被覆层留在热缩管中的 长度基本相等。 第三步：加热热缩管 。 （6）盘纤固定
图7 剥开尾纤外皮
图8 抽出外皮
6
图9 剥开光纤护套
光纤熔接的步骤—剥光纤
第三步：用光纤剥线钳的最细小的口，轻轻地夹住光纤，缓缓的把剥线钳抽出，将光纤上的 树脂保护膜刮下，如图10； 第四步：用酒精棉球，沾无水酒精对剥掉树脂保护套的裸纤进行清洁，如图11、12。
光纤熔接过程详细说明
光纤熔接过程详细说明
光纤熔接是指将两根光纤通过高温融合成为一根单一的光纤。
该过程
涉及到一系列操作，包括：
1.清洗光纤：使用清洗剂、酒精或其它方法清洁光纤外皮。
2.切割光纤：使用光纤切割机对待融接的两个光纤进行切割和磨削，
以确保接头面光洁度达到要求。
3.切割套管：根据光纤直径和要求长度用锂电堆或者光纤切割机将熔
配管切割。
4.熔配光缆：将特殊设计的熔配管或熔配器（称作套管）放置在要处
理的光缆中。
5.对准光纤：将要熔接的两根光纤端口精确定位。
6.开始加热：将两个光纤端子塞入熔配管中，启动光纤熔接机，预热。
7.熔接：机器自动熔接光纤，同步判断熔接过程的光纤连接状态，调
整熔点和丝状光纤，同时对接头端面进行高质量的磨削和抛光，以达到低
插损和低反射的要求。
8.检测：熔接完成后，用光源和光功率计测量连接光纤的损耗和反射。
得到合格后的光纤连接地址。
总的来说，光纤熔接是一项十分精细和专业的工作，需要严格按照规
范操作，以确保光纤连接的稳定性和高质量。

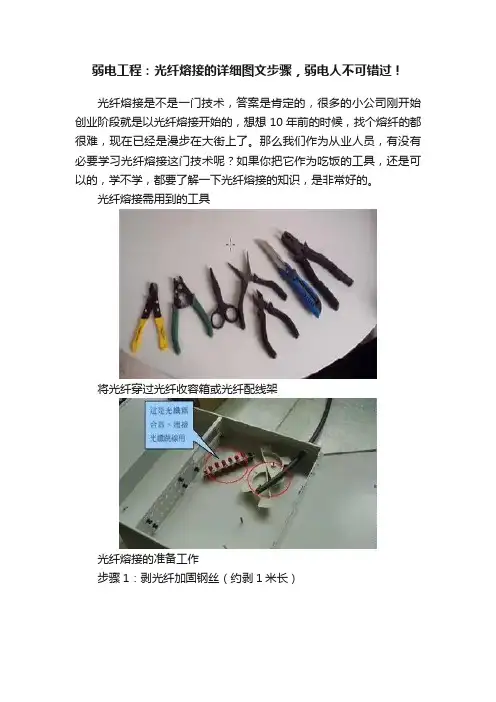

弱电工程：光纤熔接的详细图文步骤，弱电人不可错过！
弱电工程：光纤熔接的详细图文步骤，弱电人不可错过！光纤熔接是不是一门技术，答案是肯定的，很多的小公司刚开始创业阶段就是以光纤熔接开始的，想想10年前的时候，找个熔纤的都很难，现在已经是漫步在大街上了。
那么我们作为从业人员，有没有必要学习光纤熔接这门技术呢？如果你把它作为吃饭的工具，还是可以的，学不学，都要了解一下光纤熔接的知识，是非常好的。
光纤熔接需用到的工具将光纤穿过光纤收容箱或光纤配线架光纤熔接的准备工作步骤1：剥光纤加固钢丝（约剥1米长）步骤2：步骤3：步骤4：剥光纤外皮（约剥1米长），用纸将油脂擦拭干净步骤5：剥光纤金属保护层（用美工刀轻刻）步骤6：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）步骤7：用美工刀在四周轻刻，不要太用力以免损伤光纤步骤8：轻拆光纤让塑胶保护管断裂（弯曲角度不能大于45度）步骤9：步骤10：用较好纸巾或脱脂棉花沾酒精步骤11：清洁每一小根光纤步骤12：套光纤热缩套管下图是光纤热缩套管步骤13：剥光纤绝缘层步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤（斩切长度要适中）步骤16：将斩好的光纤放到光纤熔接机的一侧（如下图最好）步骤17：固定好光纤步骤18：光纤跳线的加工，居中剪断开做成尾纤（图略）步骤19 ：剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切尾纤（斩切长度要适中）步骤23：将斩好的尾纤放到光纤熔接机的另一侧（两光纤尽量对齐）步骤24：固定光纤跳线步骤25：按“SET”键开始熔接光纤步骤26：光纤 X、Y 轴自动调节步骤27：熔接结束观察损耗值若熔接不成功会告知塬因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）步骤29：将套好热缩套管的光纤放到加热器中步骤30：按“HEAT”键加热图文讲解光纤熔接全过程，弱电人不学也要看看步骤31：取出已加热好的光纤（以上述项是焊一芯光纤步骤，重复至其他熔接完成）步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤35：光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
光缆溶接流程
光缆溶接流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!
光缆熔接流程简述：
①准备工具：检查熔接机、切割刀、酒精棉、热缩管等工具材料是否齐全完好。
②光缆开剥：去除光缆外护套，露出光纤束管，并固定光纤于盘纤架。
③光纤清洗：剥去光纤涂覆层，使用酒精棉清洁光纤端面。
④切割光纤：精准切割光纤至规定长度，确保端面平整。
⑤熔接设置：调整熔接机参数，如放电时间、预熔电流等，适应光纤类型。
⑥放置光纤：将光纤正确放入熔接机V型槽内，启动熔接程序。
⑦熔接完成：机器自动执行放电熔接，产出熔接点。
⑧质量检查：通过熔接机屏幕检查熔接损耗，确保符合标准。
⑨热缩保护：使用热缩管覆盖熔接点，加热固定，保护熔接部位。
⑩文档记录：记录熔接损耗、位置等信息，便于后期维护。
此流程确保光缆中的光纤能高质、稳定地连接，满足通信传输需求。

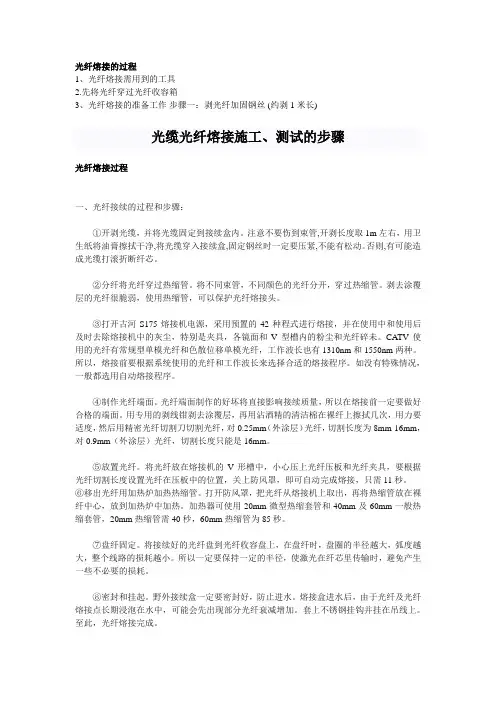

光纤熔接的过程
光纤熔接的过程1、光纤熔接需用到的工具2.先将光纤穿过光纤收容箱3、光纤熔接的准备工作步骤一：剥光纤加固钢丝 (约剥1米长)光缆光纤熔接施工、测试的步骤光纤熔接过程一、光纤接续的过程和步骤：①开剥光缆，并将光缆固定到接续盒内。
注意不要伤到束管,开剥长度取1m左右，用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。
否则,有可能造成光缆打滚折断纤芯。
②分纤将光纤穿过热缩管。
将不同束管，不同颜色的光纤分开，穿过热缩管。
剥去涂覆层的光纤很脆弱，使用热缩管，可以保护光纤熔接头。
③打开古河S175熔接机电源，采用预置的42种程式进行熔接，并在使用中和使用后及时去除熔接机中的灰尘，特别是夹具，各镜面和V型槽内的粉尘和光纤碎未。
CA TV使用的光纤有常规型单模光纤和色散位移单模光纤，工作波长也有1310nm和1550nm两种。
所以，熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。
如没有特殊情况，一般都选用自动熔接程序。
④制作光纤端面。
光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。
用专用的剥线钳剥去涂覆层，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤，对0.25mm（外涂层）光纤，切割长度为8mm-16mm，对0.9mm（外涂层）光纤，切割长度只能是16mm。
⑤放置光纤。
将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，关上防风罩，即可自动完成熔接，只需11秒。
⑥移出光纤用加热炉加热热缩管。
打开防风罩，把光纤从熔接机上取出，再将热缩管放在裸纤中心，放到加热炉中加热。
加热器可使用20mm微型热缩套管和40mm及60mm一般热缩套管，20mm热缩管需40秒，60mm热缩管为85秒。
⑦盘纤固定。
将接续好的光纤盘到光纤收容盘上，在盘纤时，盘圈的半径越大，弧度越大，整个线路的损耗越小。
[全]弱电工程：光纤熔接的详细图文步骤
![[全]弱电工程：光纤熔接的详细图文步骤](https://img.taocdn.com/s3/m/d64b37c6cc7931b764ce150c.png)
弱电工程：光纤熔接的详细图文步骤光纤熔接是不是一门技术，答案是肯定的，很多的小公司刚开始创业阶段就是以光纤熔接开始的，想想10年前的时候，找个熔纤的都很难，现在已经是漫步在大街上了。
那么我们作为从业人员，有没有必要学习光纤熔接这门技术呢？如果你把它作为吃饭的工具，还是可以的，学不学，都要了解一下光纤熔接的知识，是非常好的。
光纤熔接需用到的工具将光纤穿过光纤收容箱或光纤配线架光纤熔接的准备工作步骤1：剥光纤加固钢丝（约剥1米长）步骤2：步骤3：步骤4：剥光纤外皮（约剥1米长），用纸将油脂擦拭干净步骤5：剥光纤金属保护层（用美工刀轻刻）步骤6：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）步骤7：用美工刀在四周轻刻，不要太用力以免损伤光纤步骤8：轻拆光纤让塑胶保护管断裂（弯曲角度不能大于45度）步骤9：步骤10：用较好纸巾或脱脂棉花沾酒精步骤11：清洁每一小根光纤步骤12：套光纤热缩套管下图是光纤热缩套管步骤13：剥光纤绝缘层步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤（斩切长度要适中）步骤16：将斩好的光纤放到光纤熔接机的一侧（如下图最好）步骤17：固定好光纤步骤18：光纤跳线的加工，居中剪断开做成尾纤（图略）步骤19 ：剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切尾纤（斩切长度要适中）步骤23：将斩好的尾纤放到光纤熔接机的另一侧（两光纤尽量对齐）步骤24：固定光纤跳线步骤25：按“SET”键开始熔接光纤步骤26：光纤X、Y 轴自动调节步骤27：熔接结束观察损耗值若熔接不成功会告知塬因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）步骤29：将套好热缩套管的光纤放到加热器中步骤30：按“HEAT”键加热图文讲解光纤熔接全过程，弱电人不学也要看看步骤31：取出已加热好的光纤（以上述项是焊一芯光纤步骤，重复至其他熔接完成）步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤35：光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
光纤熔接施工程序(3篇)
第1篇一、工程准备1. 确定施工地点，核对设计图纸，了解光纤熔接的具体位置和数量。
2. 准备所需工具和材料，包括光纤熔接机、剥线钳、光纤切割刀、光纤剥皮器、光纤清洁纸、酒精、热缩管、光纤接续盒等。
3. 安排施工人员，明确各自职责，确保施工顺利进行。
二、光纤熔接步骤1. 光纤剥皮（1）使用剥线钳，将光纤护套剥除，长度约为2-3米。
（2）保留适量的加强件，以便光缆连接至接续盒。
（3）使用合适的清洁剂清洁所有阻水材料。
2. 光纤剥除涂层（1）去除紧包套管露出要熔接的光纤。
（2）通常，接续盒内留大约1米的紧包套管，熔接盘内留大约1米的光纤。
（3）清洁所有阻水材料。
3. 光纤清洁（1）在剥除之前，必须彻底清洁每一根光纤。
（2）当光纤准备就绪，去除涂层，将合适长度的裸光纤暴露出来。
（3）使用合适的擦拭纸清洁裸光纤。
4. 光纤切割（1）使用合适的切割刀和切割方法来切割裸光纤。
（2）将光纤插入熔接机的槽中，压上光纤夹具。
5. 运行熔接程序（1）选择适合光纤类型的熔接程序。
（2）熔接机在显示屏中显示需要熔接的光纤。
（3）对光纤端面进行检查，拒绝使用不合格端面。
（4）自动熔接。
（5）将光纤移动到位。
（6）熔接前短放电，清洁光纤端面上的污物，对光纤进行预热，为熔接做准备。
（7）对光纤纤芯进行对接。
（8）通过电弧放电对光纤进行加热，以一个控制速率将光纤相向移动。
（9）当熔接完成后，熔接机会检查熔接效果并估测熔接后的光损耗。
6. 光纤接续（1）将熔接好的光纤端面插入接续盒内。
（2）使用热缩管对光纤接头进行保护。
（3）检查光纤接续质量，确保无漏缆、错缆现象。
三、工程验收1. 验收光纤熔接质量，确保熔接后的光损耗符合设计要求。
2. 验收光纤接续质量，确保无漏缆、错缆现象。
3. 验收工程现场，确保无安全隐患。
四、工程总结1. 对施工过程中出现的问题进行分析，总结经验教训。
2. 对施工团队进行培训，提高施工技能。
3. 优化施工流程，提高施工效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述熔接光纤的操作步骤
熔接光纤是光通信领域中常见的光纤连接方式，下面简述一下熔接光纤的操作步骤：
1. 准备工作：检查光纤质量是否符合要求，准备好熔接机、电源、光纤剥皮刀、清洁纸巾等工具和材料。
2. 光纤剥皮：用光纤剥皮刀将两端的光纤剥皮，剥皮长度应符合要求。
3. 清洁光纤：用清洁纸巾将光纤表面清洁干净，以确保熔接质量。
4. 对准光纤：将光纤放入熔接机的定位夹具中，对准光纤的纤芯和包层。
5. 熔接光纤：启动熔接机，熔接头两端的电极会在一定压力下加热，将光纤熔接在一起。
6. 检查熔接质量：检查熔接部位是否平整、光滑，使用光源检测光纤连接是否良好。
7. 固定光纤：将熔接好的光纤固定在接头中，保护光纤连接处不受外力影响。
以上就是熔接光纤的操作步骤，需要注意的是，在操作过程中要严格按照操作规程进行，以确保熔接质量和安全性。
