褶皱的工程地质评价
水利工程地质断裂构造_褶皱构造_活断层对工程建设的影响
水利工程地址讨论课一：断裂构造对工程建设的影响断层与工程建设进行工程建筑、水利建设等，必须考虑断层构造。
例如水库、水坝不能位于断层带上，以免漏水和引起其他不良后果；大型桥梁、隧道、铁道、大型厂房等如果通过或坐落在断层上，必须考虑相应的工程措施。
因此凡是重大工程项目都必须据有所在地区的断裂构造等地质资料，以供设计者参考。
断层的工程地质评价1、断层的力学性质：受张力作用形成的断层，其工程地质条件比受压力作用形成的断层差。
但压力作用形成的断层可能破碎带的宽度大，应引起注意；2、断层位置与线路工程的关系，一般说来线路垂直通过断层比顺着断层方向通过受的危害小；3、断层面的产状与线路工程的关系：断层面倾向线路且倾角大于10o 的，工程地质条件差；4、断层的发生发展阶段：正在活动的断层（如新构造运动剧烈、地震频繁地区的断层），对工程建筑物的影响大，有些相对稳定的断层，影响较小，但要考虑到复活的可能，5、充水情况：饱水的断层带稳定性差；6、人为影响：有些大的水库，可使附近断层复活，不可忽视。
举例晋江—永安断裂带在泉州盆地深部和浅部均有强烈的表现,对泉州市的工程建设造成一定影响。
断裂相关的不良地质对工程建设的影响在泉州盆地边缘进行工程建设时应进行地质灾害评估,对有直接危害的大、中型滑坡体和危害程度大的崩塌区,应避开为宜;对危害程度较轻的滑坡体和崩塌区,应采取防治措施。
二：褶皱构造和工程建设的关系、褶皱构造：褶皱是岩层弯曲形成的构造。
在地壳岩石中褶皱弯曲的规模差别很大，从显微构造直到巨大的构造盆地和地槽带均属褶皱构造。
在松散的沉积物，沉积岩，各类变质岩，甚至某些火成岩中的原生流动构造，都有褶皱发育，这说明褶皱可由多种压力环境下形成，其形态多种多样。
褶皱构造的基本类型主要有两种：背斜和向斜。
背斜的特征是岩层向上弯曲，中心核部较老，两侧岩层依次变新；向斜则相反，岩层向下弯曲，核部较新，两侧依次变老。
如岩层未经剥蚀，则背斜成山，向斜成谷，地表仅见到最新地层。
工程地质-国家开放大学电大易考通考试题目答案
工程地质1、岩层在空间的水平延伸方向即倾向。
（)A. 是B. 否正确答案：B2、被陡倾结构面切割的斜坡前缘的部分岩体，突然脱离母体，翻滚而下的地质现象称为崩塌。
（）A. 是B. 否正确答案：A3、工程地质勘察报告既为地的设计和利用提供可靠的依据，也是础施工的参考资料和编制基础工程预决算的依据之一。
（）A. 是B. 否正确答案：A4、动力触探试验适用千强风化、全风化的硬质岩石，各种软质岩石及各类土。
（)A. 是B. 否正确答案：A5、什么是潜水的等水位线图？如何根据等水位线确定水流方向和水力梯度？正确答案：潜水面的形状可用等高线表示，称潜水等位线图。
确定潜水方向：潜水由高水位流向低水位，所以，垂直于等水位线的直线方向，即是潜水的流向。
确定潜水的水力梯度：在潜水的流向上，相临两等水位线的高程与水平距离之比，即为该距离段内潜水的水力梯度。
6、河流的侵蚀作用是指( ）A. 河流将所携带的物质向下游方向搬运的过程B. 水直接溶解岩石中矿物的作用C. 河流搬运物从水中沉积下来的过程D. 河水冲刷河床，使岩石发生破坏的作用正确答案：D7、土的结构一般分为（）A. 单粒结构、蜂窝状结构和絮状结构B. 层状结构、结核状结构和絮状结构C. 晶体结构、结核状结构和絮状结构D. 层状结构、纤维状结构和絮状结构正确答案：A8、按形成原因，斜坡一般可分为（）A. 土质斜坡和天然斜坡B. 天然斜坡和人工斜坡C. 土质斜坡和岩质斜坡D. 岩质斜坡和人工斜坡正确答案：B9、角度不整合接触即侵入接触。
( )A. 是B. 否正确答案：B10、下列关于泥石流说法错误的一项是（）A. 泥石流具有突然性以及流速快，流量大，物质容量大和破坏力强等特点B. 水石流是指含大量粘性土的泥石流或泥流C. 稀性泥石流，以水为主要成分，粘性土含量少，固体物质占10%-40%, 有很大分散性D. 粘性泥石流中的水不是搬运介质，而是组成物质正确答案：B11、地下水渗透破坏形式的流土破坏又可称为（）A. 冲刷B. 风化C. 管涌D. 流沙正确答案：D12、所谓原位测试就是在土层原来所处的位置基本保持土体的天然构、天然含水及天然应力状态下，测定土的工程力学性质指标。
断层与褶皱的工程地质作用
断层与褶皱的工程地质作用断层与褶皱是地质学中重要的结构形态，它们在工程地质中起着重要的作用。
本文将从断层与褶皱的定义、形成机制、工程地质作用等方面进行探讨。
一、断层的工程地质作用断层是地壳中的一种结构，是地质构造运动的产物。
断层的形成是由于地壳在构造运动中的应力积累和释放过程中发生的断裂现象。
断层对工程地质具有以下作用：1. 断层对地形起到了塑造作用。
断层位于地壳的薄弱带，经过长时间的构造运动，断层所在地区的地形会发生明显的变化。
例如，走向平行的断层形成了一系列的山脉和河谷，对水利、交通等工程有重要影响。
2. 断层对地下水的分布和流动产生了影响。
断层破坏了地层的连续性，形成了不透水带和透水带的划分。
在断层附近，透水性较高的地层容易形成含水层，从而对工程中的地下水开发和排水产生影响。
3. 断层对地震的发生具有重要影响。
断层是地震的发生带，地震活动常常伴随着断层的活动。
在工程设计中，需要考虑断层的活动性和对工程的震害风险进行评估，以确保工程的安全性。
4. 断层对工程地质构造稳定性产生影响。
断层破坏了地层的连续性，使得地层的稳定性受到影响。
在工程建设中，需要对断层进行详细的调查和评估，以避免工程受到断层活动的影响。
二、褶皱的工程地质作用褶皱是地壳中的一种结构，是由地壳的挤压作用而形成的。
褶皱的形成机制是地壳中的构造应力超过了岩石的抗折强度，导致岩石发生弯曲和褶皱形成。
褶皱对工程地质具有以下作用：1. 褶皱对地质勘探和采矿具有重要意义。
褶皱使得地层产生了弯曲和折叠，对地质构造和地层的分布形态产生了影响。
在矿产勘探中，褶皱常常与矿床的形成和分布密切相关，有助于指导矿产资源的开发和利用。
2. 褶皱对地下工程的稳定性具有影响。
褶皱使得地层发生了变形和折叠，对地下隧道、地下室等工程的稳定性产生了影响。
在工程设计中，需要对褶皱进行详细的调查和评估，以确保工程的安全性。
3. 褶皱对地下水的分布和流动产生了影响。
褶皱使地层发生了折叠和变形，形成了含水层和不透水层的划分。
褶皱对工程的影响
褶皱对工程的影响褶皱对工程的影响一、引言工程是人类利用自然资源进行规划、设计、建设和改进的活动。
在工程实践中，我们时常会遇到一种现象——褶皱。
褶皱是一种发生在岩石、土壤等物质中的形变现象，往往会对工程造成一定的影响。
本文将探讨褶皱对工程的影响，以期增加工程师们对褶皱问题注意的重视。
二、褶皱的形成及类型褶皱是由于地壳运动和岩层变形而形成的。
地壳的构造性运动会导致岩石的挤压、拉伸和扭曲，进而出现褶皱。
根据褶皱的形成过程和特征，可以将其分为折叠褶皱和断层褶皱两大类。
折叠褶皱是指岩层弯曲成波状，并呈现出褶曲性的变形。
这种褶皱形变常见于构造活跃地区，对于工程地质研究和隧道、坝体等工程建设具有重要影响。
断层褶皱则是指由断裂带的形成导致的岩层位移，使得地层断裂和层状变形叠加，通常会给地下工程的施工带来较大的困难。
三、褶皱对地基工程的影响1. 地质条件评估困难地基工程的设计与施工需要充分了解地质条件，以保证工程的安全和稳定。
然而，褶皱的存在会增加地质条件评估的难度。
折叠褶皱的形成使得岩层位置错乱，断层褶皱的位移使地层厚度不均。
这些地质特征往往需要经过复杂的勘探、测试和分析才能准确评估，从而增加了地基工程的风险。
2. 建筑物变形风险由于褶皱造成的地层不均匀性，建筑物在施工完成后会面临不均匀的载荷作用，导致建筑物发生变形。
特别是对于高层建筑和大型基础设施工程而言，地面的不规则沉降和扭曲变形会给建筑物的结构稳定性和使用安全性带来不良影响，甚至在严重情况下引发倒塌等灾害。
3. 工程施工困难褶皱的存在常常给工程施工带来较大的困难。
折叠褶皱使得地下隧道、地下管线等工程难以穿越，需要采用更加复杂的施工技术和工具。
断层褶皱可能引起地层的错动，造成地下水的渗漏和破坏。
这些问题都需要工程师们在施工过程中仔细研究和解决，增加了工程的难度和成本。
四、解决褶皱问题的方法要解决褶皱对工程的影响，有以下几种方法可以采用：1. 科学勘探和评估：通过先进的地质勘探技术，包括地球物理探测、地质雷达、岩芯分析等手段，详细了解地层的褶皱情况，对工程风险进行准确评估。
褶皱构造的工程地质评价
褶皱构造的工程地质评价：1、褶皱核部的工程地质评价：褶皱核部是岩层强烈变形的部位，在背斜的顶部和向斜的底部发育拉张裂隙。
这些裂隙将岩体切割成块状，破坏了岩石的完整性，弱化了岩石的工程性质。
同时，裂隙为地下水的运移提供了通道。
由于岩层构造变形及地下水的影响，公路、隧道工程或桥梁工程在褶皱核部易遇到工程地质问题；2、褶皱翼部：在褶皱翼部往往形成单斜岩层，容易产生顺层滑动，特别是岩层中存在软弱夹层，且岩层倾向与临空面方向一致。
断层的工程地质评价（1）大多数情况下，断层面两侧一定宽度范围内的岩石破碎，对场地的稳定性影响极大；（2）在新构造运动强烈的地区，有的断层可能有活动性，甚至有产生地震的可能性，这将对其附近的工程带来极大的事故隐患；（3）断层与地下水常紧密相连，给地下工程造成事故隐患（河南平顶山二矿某井下巷道施工中遭遇的断层透水事故）；（4）断层是软弱结构面；（5）断层上、下盘岩石的性质一般不同，跨越其间的建筑物可能因不均匀沉降而产生破坏；（6）断层的存在对采矿工程会往往会造成极大困难，尤其是机械化程度较高的矿山，因地质构造的存在造成的工作面搬迁既浪费时间、影响正常生产，又造成许多安全隐患。
因此，在选择建筑物场地时，最好避开断层地带。
采矿生产也应加强对断层影响的考虑。
节理的工程地质评价（1）裂隙破坏了岩体的完整性，使岩体的稳定性降低；（2）裂隙为大气和水进入岩体内部提供了通途，加速了岩石的风化和破坏；（3）裂隙会降低岩石的承载能力；（4）裂隙常能造成边坡的坍塌和滑动，也能造成地下洞室围岩的冒落；（5）在挖方或采石中，裂隙的存在可以提高工作效率；（6）裂隙发育的岩体中可以找到地下水作为供水水源。
岩石风化的勘查与评价：1、查明风化程度，确定风化层的工程性质2、查明风化厚度和分布----选择最适当的建筑地点，合理确定风化层清基和刷方土石方量，确定加固处理措施；3、查明风化速度和引起风化的主要因素4、划分风化层，分析粘土的成分和含量。

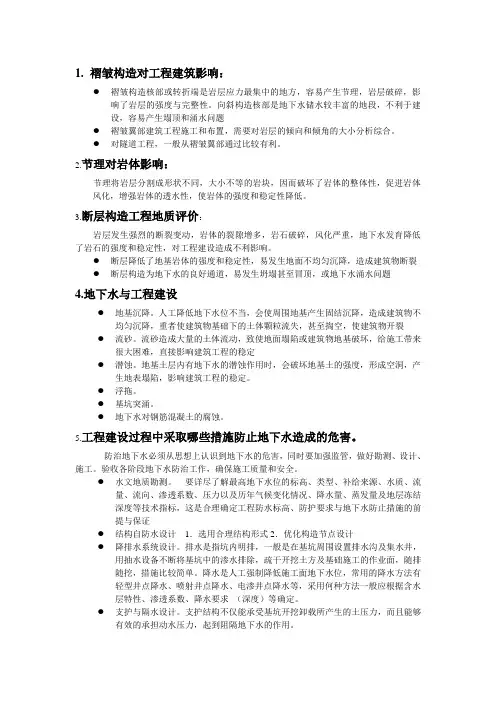

工程地质之地质构造评价
1.褶皱构造对工程建筑影响：●褶皱构造核部或转折端是岩层应力最集中的地方，容易产生节理，岩层破碎，影响了岩层的强度与完整性。
向斜构造核部是地下水储水较丰富的地段，不利于建设，容易产生塌顶和涌水问题●褶皱翼部建筑工程施工和布置，需要对岩层的倾向和倾角的大小分析综合。
●对隧道工程，一般从褶皱翼部通过比较有利。
2.节理对岩体影响：节理将岩层分割成形状不同，大小不等的岩块，因而破坏了岩体的整体性，促进岩体风化，增强岩体的透水性，使岩体的强度和稳定性降低。
3.断层构造工程地质评价：岩层发生强烈的断裂变动，岩体的裂隙增多，岩石破碎，风化严重，地下水发育降低了岩石的强度和稳定性，对工程建设造成不利影响。
●断层降低了地基岩体的强度和稳定性，易发生地面不均匀沉降，造成建筑物断裂●断层构造为地下水的良好通道，易发生坍塌甚至冒顶，或地下水涌水问题4.地下水与工程建设●地基沉降。
人工降低地下水位不当，会使周围地基产生固结沉降，造成建筑物不均匀沉降，重者使建筑物基础下的土体颗粒流失，甚至掏空，使建筑物开裂●流砂。
流砂造成大量的土体流动，致使地面塌陷或建筑物地基破坏，给施工带来很大困难，直接影响建筑工程的稳定●潜蚀。
地基土层内有地下水的潜蚀作用时，会破坏地基土的强度，形成空洞，产生地表塌陷，影响建筑工程的稳定。
●浮拖。
●基坑突涌。
●地下水对钢筋混凝土的腐蚀。
5.工程建设过程中采取哪些措施防止地下水造成的危害。
防治地下水必须从思想上认识到地下水的危害，同时要加强监管，做好勘测、设计、施工。
验收各阶段地下水防治工作，确保施工质量和安全。
●水文地质勘测。
要详尽了解最高地下水位的标高、类型、补给来源、水质、流量、流向、渗透系数、压力以及历年气候变化情况、降水量、蒸发量及地层冻结深度等技术指标，这是合理确定工程防水标高、防护要求与地下水防止措施的前提与保证●结构自防水设计1．选用合理结构形式2．优化构造节点设计●降排水系统设计。
排水是指坑内明排，一般是在基坑周围设置排水沟及集水井，用抽水设备不断将基坑中的渗水排除，疏干开挖土方及基础施工的作业面，随排随挖，措施比较简单。
工程地质复习思考题(1)
A．背斜直立褶曲 B．背斜倾斜褶曲 C．向斜直立褶曲 D．向斜平卧褶曲
8.（
）上盘沿断层面相对下滑，下盘沿断层面相对上升的断层称为
A．正断层
B．逆断层
C．平移断层
D．逆掩断层
9.（
）对岩层的地质构造进行野外观测时，常采用穿越法，沿垂直于岩层的走向路线
穿越观察，若观察到在地表出露的岩层无间断地从新到老、又从老到新重复对称出露，这种
4
⑵ 图中的褶皱属于向斜；通常根据区域性的角度不整合的时代来确定褶皱的形成年代； 该褶皱的形成年代晚于石炭系中统地层的形成，早于三叠系下统地层的形成。 2. 如图 2 所示，地层之间的接触关系包括哪几种？指出图中各地层之间的接触关系？ 图
中的褶皱属于背斜还是向斜？如何判断褶皱的形成年代？该褶皱其形成于什么年代？ 和辉绿岩的形成年代相比，哪一个更早？
图 3 某地地质剖面图 【答】：(1) 地层之间接触关系包括：整合接触、不整合接触、假整合接触、侵入接触、沉 积接触等；白垩系地层与其下岩层的接触关系为不整合接触，泥盆系地层与奥陶系地层之间 的接触关系为假整合接触，石炭系地层与泥盆系地层、奥陶系地层与寒武系地层、寒武系地
5
层以及震旦系地层之间的接触关系为整合接触。
的地层。
2. 垂直于走向线，顺倾斜面引出一条直线，此直线在水平面上投影的方位角，称为岩层
的
。
3. 轴面倾斜，两翼岩层向同一方向倾斜，其中一翼岩层倒转的褶皱称为
褶皱。
2
4. 水平岩层的地质分界线的弯曲形态与地形等高线的关系为
。
5. 中间出露的是新岩层、两翼依次出露的是相对较老的岩层的褶皱为 向斜
6. 节理按其成因可分为原生节理、
A．走向断层
褶皱的工程地质评价
褶皱构造的工程地质评价褶皱构造对工程的影响程度与工程类型及褶皱类型、褶皱部位密切相关，对于某一具体工程来说，所遇到的褶皱构造往往是其中的一部分，因此褶皱构造的工程地质评价应根据具体情况作具体的分析。
不论是背斜褶曲还是向斜褶曲，在褶曲的翼部遇到的，基本是单斜构造，也就是倾斜岩层的产状与路线或隧道轴线走向的关系问题。
褶皱核部：由于褶皱核部是岩层受构造应力最为强烈、最为集中的部位，因此在褶皱核部，不论是公路、隧道或桥梁工程，容易遇到工程地质问题，主要是由于岩层破碎产生的岩体稳定问题和向斜核部地下水的问题。
这些问题在隧道工程中往往显得更为突出，容易产生隧道塌顶和涌水现象。
褶皱的翼部：主要是单斜构造中倾斜岩层引起的顺层滑坡问题。
倾斜岩层作为建筑物地基时，一般无特殊不良的影响，但对于深路堑、高切坡及隧道工程等则有影响。
对于深路堑、高切坡来说，当路线垂直岩层走向，或路线与岩层走向平行但岩层倾向与边坡倾向相反时形成反向坡，就岩层产状与路线走向的关系而言，对边坡的稳定性是有利的；不利的情况是路线走向与岩层的走向平行，边坡与岩层的倾向一致，特别是在云母片岩、绿泥石片岩、滑石片岩、千枚岩等松软岩石分布地区，坡面容易发生风化剥蚀，产生严重碎落坍塌，对路基边坡及路基排水系统会造成经常性的危害；最不利的情况是路线与岩层走向平行且岩层倾向与边坡倾向一致形成顺向坡，而边坡的坡角大于岩层的倾角，特别是在石灰岩、砂岩与黏土质页岩互层，且有地下水作用时，如路垫开挖过深，边坡过陡，或者由于开挖使软弱构造面暴露，都容易引起斜坡岩层发生大规模的顺层滑动，破坏路基稳定。
对于隧道工程来说，从褶皱的翼部通过一般较为有利。
如果中间有软弱岩层或软弱结构面时，则在顺倾向一侧的洞壁，有时会出现明显的偏压现象，甚至会导致支护结构的破坏，发生局部坍塌。
这种隧道等深埋地下的工程，一般应布置在褶皱翼部。
因为隧道通过均一岩层有利稳定，而背斜顶部岩层受张力作用可能塌落，向斜核部则是储水较丰富的地段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
褶皱的工程地质评价
褶皱是指地壳中由于地质力作用而形成的岩石层的弯曲和变形。
褶皱的工程地质评价主要涉及以下几个方面：
1. 褶皱形态评价：评估褶皱的形态特征，包括褶皱的形状、大小、倾角等参数，以确定褶皱对工程建设的影响程度。
2. 岩石层的变形特征评价：评估褶皱对岩石层的变形特征，包括岩石层的折叠、剪切、拉伸等变形形态，以确定其对工程建设的稳定性和安全性的影响。
3. 地质构造的稳定性评价：评估褶皱地质构造的稳定性，包括褶皱的活动性、构造的断裂、滑动、挤压等情况，以确定其对工程建设的风险程度。
4. 地质工程设计评价：基于以上评价结果，对工程建设的设计进行评价，包括选取合适的基础设计方案、采取适当的加固措施等，以确保工程在褶皱地质环境中的安全性和可靠性。
在褶皱的工程地质评价过程中，需要进行详细的地质调查和取样工作，通过现场观测、实验室测试和数值模拟等手段获取相关参数和数据，以支持评价结果的准确性和可靠性。
同时，对于复杂的褶皱地质构造，可能需要进行更加复杂的科学研究和分析，以解决相关的工程地质问题。
