苯乙烯类热塑性弹性体1
SBC苯乙烯热塑弹性体
普通的SBS能否直接加氢生产SEBS呢？由于SBS含有聚丁二烯的双键，热塑性弹性体对氧化作用比较敏感．容易发生老化。
或导致中间链段交联，甚至使共聚物不熔，或产生断链降解，变软变粘，耐热性也变差。
通过利用催化加包技术，对SBS进行加氢反应，可以大大地改善SBS的耐天候和耐老化性能．同时也使其使用温度提高，蛹变和压缩变形降低。
目前。
饱和型SBS已经商品化。
美国Shell Chemical公司的Kraton，Elexar；Phillips Petroleum公司的Solprene 512等都是饱和型SBS产品。
为了确保加氢产品仍具有优良的弹性及塑性，应对加氢用SBS的生产工艺作相应的改进。
一般线型SBS产品中的橡胶段，主要为1，4结构的聚丁二烯。
加氢后聚丁二烯中双键消失，使嵌段链变成缺乏弹性的直链聚乙烯结构。
为了补偿柔性的降低，需使加氢历的聚了二烯嵌段链中含有较多的支链结构，这就要求原料线型SBS中聚了二烯含有较大比率的l，2加成物，其微观结构有35％-55％为乙烯基支链，以便加氢后的产物具有较好的弹性：为了得到含有较大比率的1，2加成的聚丁二烯嵌段链的SBS，一般在合成上采用的工艺措施是在聚合SBS的烃类溶剂小添加适量的极性溶剂如二甲醚、乙醚、：二苯醚、二氧六环；硫醚如二甲硫醚、二乙硫醚；胺类化合物如三丙基胺、吡啶等。
催化加氢时，需要对SBS 进行选择加氢，即仅要求中间橡胶段加氢饱和而不至使塑料段上的苯环发生加氢反应生成环己烷而降低两相的不相容性。
一般要求SBS中间橡胶段加氢后饱和度大于90％．而塑料段低于20％，最好小于10％。
氢化度对饱和SBS性能的影响较大。
随氢化度的提高，饱和朋的拉伸强度增高，扯断伸长率下降。
苯乙烯类热塑性弹性体生产技术进展1 极性化改性苯乙烯-丁二烯/异戊二烯-苯乙烯嵌段共聚物（SBS/SIS）在胶粘剂、塑料改性、沥青改性、防水材料、制鞋业等领域应用十分广泛。
但是，由于它的分子极性小，耐油性和耐溶剂性差，使其与极性材料的相容性和粘附性受到限制。
苯乙烯类热塑性弹性体的特性是什么？
苯乙烯类热塑性弹性体的特性是什么？市场上常见热塑性弹性体为：苯乙烯类热塑性弹性体（ SBS／SEBS）聚烯烃类热塑性弹性体（TPO），热塑性聚氨酯（TPU），聚酯类热塑性弾性体（TPEE），聚酰胺类热塑性弹性体（TPAE），苯乙烯类热塑性弹性体的特性是什么？接下来，就带你了解一下吧！在这些弹性体中，每一种弹性体都有不同的性能，其中．苯乙烯类热塑性弹性体包括SBS和SEBS．SEBS 是氢化的苯乙烯类弹性体，其分子链的饱和度较高，因此．SEBS的耐温性，耐侯性，抗UV性能等要大大优于SBS弹性体，是热塑性弹性体中，应用最广泛的一种。
TPE特性：1．具各良好的触感，可调整的物性，具备环保要求。
2．无毒、无臭、无伤害3．优良的耐热性、耐低温性（－60）；耐一般的化学品性及电器绝缘性4．无须硫化即具有疏化橡胶的特性5．适合于注塑成型或挤出机加工成型6．边料、溢料可完全回收，降低成本（百分百回收）7．加工时间短，生产效率高8．优异耐候性，对臭氧、紫外线、电弧有良好的耐受性9．密度低，单位重量利用率更高10．着色性能优秀：颜料分散均匀，不流痕，不褪色11．优良的电性能：体积电阻：10－10ohm－cm，击穿电压强度；高压达39．3Mv/m12．用于ニ次注塑，与PP、PE、HIPS、ABS、PC、PA等材料牢固粘接。
13．增韧改性，在PP、PE、PS、ABS、PC、PA等材料中加入一定比例的 TPE／TPR以增加产品的韧性，改善产品抗冲击性能等，减少产品的易碎、易裂的状况。
物理性能良好的外观质感，触感温和；易着色，色调均一，稳定；物性可调，为产品设计提供广阔的创意空间；力学性能可比硫化橡胶，但无硫化交联；硬度范围宽广，自 SHORE－A0度至SHORE－D 70度可调；耐拉伸性能优异，抗张强度最高可达十几个Mpa，断裂伸长率最高可达十倍以上；长期耐温可超过70℃，低温环境性能良好，在－60℃下仍能保持良好的挠曲性；良好的电绝缘性及耐电压特性；突出的防滑性能，耐磨性和耐候性能等。
苯乙烯类热塑性弹性体SBCs的配方
和其他热塑性塑料不同的是，苯乙烯TPEs很少以纯组分单独使用。
与传统的热固性（硫化）弹性体一样，它们经常根据加工性能，物理机械性能的要求来调整配方。
它们能够与其他树脂共混，包括传统的弹性体，也可以与填料、增塑剂（如油类）、加工助剂、树脂、色母粒以及其他组分共混。
以SBS和SEBS为基体的配方能够制备出硬度很宽范围的材料，软至5 Shore A，硬到55 Shore D。
它们可以加入大量的共混组分，在有些场合下TPE 的质量分数低至25%。
由于大量的共混组分几乎都很便宜，如填料和油，这样对TPE降低成本很有好处。
常见的几种共混组分以及其对最终共混物性能的影响见表5.2。
表5.2 苯乙烯热塑性弹性体的混配5.2.5.1 SBS嵌段共聚物的配方PS对于SBS配方来说是一种很有价值的组分，因为它能够改善SBS的加工性能和提高材料刚性。
油（增塑剂）也能够改善加工新跟那个，但是使制品变软。
通常选用环烷基油作为增塑剂，但是芳香化合物的含量应该尽量的低，因为它们会使苯乙烯相软化（塑化）。
油类能够使材料在拉伸过程中具有抗裂纹发展性能。
其他非油类的助剂（如树脂，加工助剂）能够充当增塑剂，特别是在温度升高时更能体现。
结晶性聚合物（PE或者是EVA共聚物）能够提高耐溶剂和耐臭氧性能。
惰性的填料，如粘土，白垩、轻质碳酸钙和滑石粉都能够大量的填充，而不会对基体树脂产生不利影响，并且能够有效降低成本。
补强性填料如高度增强的炭黑，二氧化硅或者硬的粘土很少用在配方中，因为它们使得材料变得很刚，手感变差。
然而它们也可以带来一些有利的影响，如提高撕裂强度，抗磨损性，以及提高折曲次数。
5.2.5.2 SEBS嵌段共聚物的配方以SEBS共聚物为基体的配方和SBS很类似。
最主要的区别就是通常采用PP作为聚合物类型的添加组分。
PP能够以下面两种不同的方式来提高配方的性能：（1）它能够提高加工性能，尤其是与加工操作油一起配合使用时。
在这里通常选用石蜡基的油类，因为它们与聚（乙烯-丁烯）中间嵌段的相容性比环烷基油类要好。
SBC（苯乙烯类嵌端共聚物）类弹性体的四个特征温度
SBC （苯⼄烯类嵌端共聚物）类弹性体的四个特征温度SBC 类弹性体的⼏个特征温度是T 、T 、T 、T ，其实热塑性的⾼分⼦材料都涉及这些参数，但是SBCs 和其它⾼分⼦材料不⼀样，因为它是嵌段共聚物，每种温度参数都明显得分为两部分，今天⽕⽓哥就说说SBCs 的四个温度参数：（1）玻璃化温度T ：指⽆定型聚合物（包括结晶型聚合物中的⾮结晶部分）由玻璃态向⾼弹态或者由后者向前者的转变温度。
SBC 类弹性体中⽤SBS 举例⼦，SBS 是苯⼄烯-丁⼆烯-苯⼄烯三嵌段共聚物，苯⼄烯段常温下是玻璃态，丁⼆烯段是⾼弹态，所以苯⼄烯段T ⾼于常温，在80~100，丁⼆烯T 低于常温，在-80~-90。
（2）熔化温度T ：对于结晶型聚合物，指⼤分⼦链结构的三维远程有序态转变为⽆序粘流态的温度，也称熔点。
是结晶型聚合物成型加⼯温度的下限。
由于SBC 往往都是⾮结晶类的材料，所以T 参数并不适⽤于SBC 系列材料。
从上图可以看出，苯⼄烯类热塑性弹性体的加⼯温度范围⽐较宽。
（3）流动温度T ：指⽆定型聚合物由⾼弹态转变为粘流态的温度。
是⽆定型塑料加⼯温度的下限。
SBCs 等⾮结晶材料往往更多使⽤T 来标⽰融流温度。
但是基本上没有⼏个⼚家的产品技术指标或者COA 会标⽰这个温度，这也让⽣产⼚家很苦恼。
（4）分解温度T ：指处于粘流态的聚合物当温度进⼀步升⾼时，便会使分⼦链的降解加剧，升⾄使聚合物分⼦链明显降解时的温度为分解温度。
推荐阅读：塑料的四个特征温度及常⽤塑料玻璃化温度、熔点、分解温度参考推荐阅读：聚合物玻璃化转变与玻璃化温度Tg 测试⽅法总结SBCs 系列的分解温度在250左右，所以造粒、成型加⼯温度推荐不要超过250（⼀般不需要这么⾼的温度），但是这⾥要说明⼀下，由于部分做⽆卤阻燃的客户已经在使⽤PPO 作为⽆卤阻燃剂组分之⼀了，但是PPO 的熔点在250以上，所以⽤正常温度加⼯温度PPO 是不会融化的，PPO 的Tg 温度都在210作⽤。
SBS热塑性弹性体的性能：
SBS属于苯乙烯类热塑性弹性体，是苯乙烯——丁二烯——苯乙烯嵌段共聚物，称为热塑性丁苯嵌段共聚物或热塑性丁苯橡胶。SBS外观为白色或淡黄色多孔圆条或圆片形小颗粒，相对密度0.92～0.95。SBS具有良好的拉伸强度、弹性和电性能，永久变形小，屈挠和回弹性好，表面摩擦大。耐臭氧、氧和紫外线照射性能与丁苯橡胶类似，透气性、耐低温性、抗湿滑性优良。由于主链含有双键，致使SBS耐老化性能较差，在高温空气氧化条件下，丁二烯嵌段会发生交连，从而使硬度和粘度增加。SBS溶于苯、甲苯、二氯甲烷、二氯乙烷，不溶于水、乙醇、溶剂汽油等。（岳化—巴陵）
SBS热塑性弹性体的用途：
本产品适用的应用包括：
1、橡胶制品
2、树脂改性剂
3、粘合剂
4、沥青改性剂
SBS热塑性弹性体的包装规格：
牛皮纸袋，内层高压聚乙烯薄膜，净重15kg、20kg包装。
SBS热塑性弹性体的储运及防护：
本品应贮存于阴凉、干燥、通风的库房内，运输时防止日晒雨淋，贮存期为一年。
SBS热塑性弹性体的技术参数：
项目
SBS-792
SBS-411
外观
白色疏松柱状体或白色圆片形颗粒
分子结构
线型
星型ቤተ መጻሕፍቲ ባይዱ
S/B（质量比）
40/60
30/70
挥发份/ %≤
0.7
0.5
灰分/ %≤
0.20
0.20
300%定伸应力/ MPa≥
3.5
2.2
拉伸强度/ MPa≥
24.0
14.0
扯断伸长率/ %≥
730
720
邵氏硬度/ A≥
85
87
溶解后粘度（25℃，mPa.s）
热塑性弹性体目前主要分为以下几类

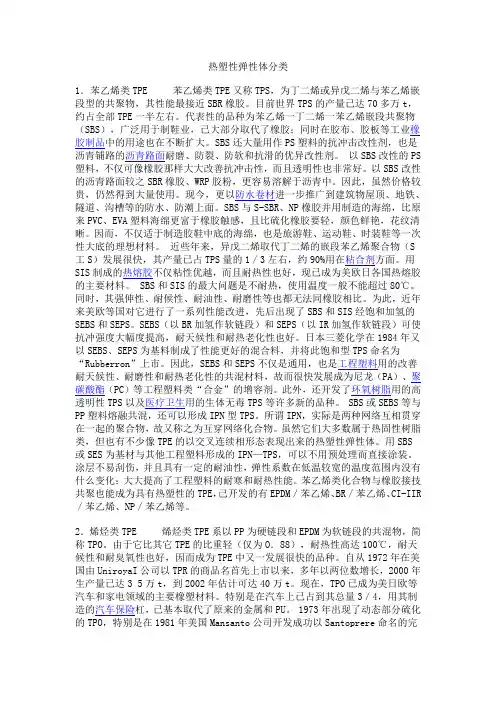

热塑性弹性体分类1．苯乙烯类TPE 苯乙烯类TPE又称TPS，为丁二烯或异戊二烯与苯乙烯嵌段型的共聚物，其性能最接近SBR橡胶。
目前世界TPS的产量已达70多万t，约占全部TPE一半左右。
代表性的品种为苯乙烯一丁二烯一苯乙烯嵌段共聚物（SBS），广泛用于制鞋业，已大部分取代了橡胶；同时在胶布、胶板等工业橡胶制品中的用途也在不断扩大。
SBS还大量用作PS塑料的抗冲击改性剂，也是沥青铺路的沥青路面耐磨、防裂、防软和抗滑的优异改性剂。
以SBS改性的PS 塑料，不仅可像橡胶那样大大改善抗冲击性，而且透明性也非常好。
以SBS改性的沥青路面较之SBR橡胶、WRP胶粉，更容易溶解于沥青中。
因此，虽然价格较贵，仍然得到大量使用。
现今，更以防水卷材进一步推广到建筑物屋顶、地铁、隧道、沟槽等的防水、防潮上面。
SBS与S-SBR、NP橡胶并用制造的海绵，比原来PVC、EVA塑料海绵更富于橡胶触感，且比硫化橡胶要轻，颜色鲜艳，花纹清晰。
因而，不仅适于制造胶鞋中底的海绵，也是旅游鞋、运动鞋、时装鞋等一次性大底的理想材料。
近些年来，异戊二烯取代丁二烯的嵌段苯乙烯聚合物（S 工S）发展很快，其产量已占TPS量的1／3左右，约90%用在粘合剂方面。
用SIS制成的热熔胶不仅粘性优越，而且耐热性也好，现已成为美欧日各国热熔胶的主要材料。
SBS和SIS的最大问题是不耐热，使用温度一般不能超过80℃。
同时，其强伸性、耐候性、耐油性、耐磨性等也都无法同橡胶相比。
为此，近年来美欧等国对它进行了一系列性能改进，先后出现了SBS和SIS经饱和加氢的SEBS和SEPS。
SEBS（以BR加氢作软链段）和SEPS（以IR加氢作软链段）可使抗冲强度大幅度提高，耐天候性和耐热老化性也好。
日本三菱化学在1984年又以SEBS、SEPS为基料制成了性能更好的混合料，并将此饱和型TPS命名为“Rubberron”上市。
因此，SEBS和SEPS不仅是通用，也是工程塑料用的改善耐天候性、耐磨性和耐热老化性的共混材料，故而很快发展成为尼龙（PA）、聚碳酸酯（PC）等工程塑料类“合金”的增容剂。
TPE热塑性弹性体分类
热塑性弹性体按照其基材和共混方法可分为以下主要几类：TPS、TPO、TPU、TPEE、TPVC等几大类1、TPS-苯乙烯类TPE(SBS、SIS、SEBS、SEPS)：为丁二烯或异戊二烯与苯乙烯嵌段型的共聚物，其性能最接近SBR橡胶，约占全部TPE一半左右。
2、TPO-聚烯烃热塑性弹性体ThermoplasticPolyolefin：烯烃类TPE系以PP为硬链段和EPDM为软链段的共混物，简称TPO。
由于它比其它TPE的比重轻(仅为0.88)，耐热性高达100℃，耐天侯性和耐臭氧性也好，因而成为TPE中又一发展很快的品种。
TPV-动态硫化热塑性弹性体：1973年出现了动态部分硫化的TPO，特别是在1981年美国Mansanto公司开发成功以Santoprere命名的完全动态硫化型的TPO之后，性能又大为改观，最高温度可达120℃。
这种动态硫化型的TPO简称为TPV，是ThermoplasticVulcanizate的简称，主要是对TPO中的PP与EPDM混合物在熔融共混时，加入能使其硫化的交联剂，利用密炼机、螺杆机等机械高度剪切的力量，使完全硫化的微细EPDM交联橡胶的粒子，充分分散在PP基体之中。
3、TPU-聚氨酯热塑性弹性体Thermoplasticpolyurethaneelastomer：聚氨酯热塑性弹性体又称热塑性聚氨酯橡胶，简称TPU，是一种(AB)n型嵌段线性聚合物，A为高分子量(1000-6000)的聚酯或聚醚，B为含2-12直链碳原子的二醇，AB链段间化学结构是用二异氰酸酯，通常是二苯甲烷二异氰酸酯(MDI)连接。
热塑性聚氨酯橡胶靠分子间氢键交联或大分子链间轻度交联，随着温度的升高或降低，这两种交联结构具有可逆性。
在熔融状态或溶液状态分子间力减弱，而冷却或溶剂挥发之后又有强的分子间力连接在一起，恢复原有固体的性能。
4、TPVC-聚氯乙烯热塑性弹性体，是Polyvinylchloridebasedthermoplastic的简称。
SBC苯乙烯热塑弹性体
普通的SBS能否直接加氢生产SEBS呢？由于SBS含有聚丁二烯的双键，热塑性弹性体对氧化作用比较敏感．容易发生老化。
或导致中间链段交联，甚至使共聚物不熔，或产生断链降解，变软变粘，耐热性也变差。
通过利用催化加包技术，对SBS进行加氢反应，可以大大地改善SBS的耐天候和耐老化性能．同时也使其使用温度提高，蛹变和压缩变形降低。
目前。
饱和型SBS已经商品化。
美国Shell Chemical公司的Kraton，Elexar；Phillips Petroleum公司的Solprene 512等都是饱和型SBS产品。
为了确保加氢产品仍具有优良的弹性及塑性，应对加氢用SBS的生产工艺作相应的改进。
一般线型SBS产品中的橡胶段，主要为1，4结构的聚丁二烯。
加氢后聚丁二烯中双键消失，使嵌段链变成缺乏弹性的直链聚乙烯结构。
为了补偿柔性的降低，需使加氢历的聚了二烯嵌段链中含有较多的支链结构，这就要求原料线型SBS中聚了二烯含有较大比率的l，2加成物，其微观结构有35％-55％为乙烯基支链，以便加氢后的产物具有较好的弹性：为了得到含有较大比率的1，2加成的聚丁二烯嵌段链的SBS，一般在合成上采用的工艺措施是在聚合SBS的烃类溶剂小添加适量的极性溶剂如二甲醚、乙醚、：二苯醚、二氧六环；硫醚如二甲硫醚、二乙硫醚；胺类化合物如三丙基胺、吡啶等。
催化加氢时，需要对SBS 进行选择加氢，即仅要求中间橡胶段加氢饱和而不至使塑料段上的苯环发生加氢反应生成环己烷而降低两相的不相容性。
一般要求SBS中间橡胶段加氢后饱和度大于90％．而塑料段低于20％，最好小于10％。
氢化度对饱和SBS性能的影响较大。
随氢化度的提高，饱和朋的拉伸强度增高，扯断伸长率下降。
苯乙烯类热塑性弹性体生产技术进展1 极性化改性苯乙烯-丁二烯/异戊二烯-苯乙烯嵌段共聚物（SBS/SIS）在胶粘剂、塑料改性、沥青改性、防水材料、制鞋业等领域应用十分广泛。
但是，由于它的分子极性小，耐油性和耐溶剂性差，使其与极性材料的相容性和粘附性受到限制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苯乙烯类热塑性弹性体(一)
2009-04-15 17:10
苯乙烯炎热塑性弹性体(Styrenlc thermoplastic elastomers)是借助于阴离子无终止型聚合反应合成的嵌段共聚物，因此，又称作苯乙烯嵌段共聚物。
一、合成
(一)线型三嵌段苯乙烯热塑性弹性体
合成线型三嵌段ABA型的苯乙烯类热塑性弹性体，可以采用单官能团引发的三步合成，也可以采用双官能团引发的两步合成，或者单官能团的两步合成加偶联反应等多种方法。
三步合成法采用烷基锂作引发剂，依次进行苯乙烯的聚合，二烯烃类单体的聚合，再加进苯乙烯单体，形成苯乙烯-二烯烃-苯乙烯三嵌段共聚物。
双官能团的两步合成法是在强极性溶剂存在下，用萘-锂和萘-钠作为引发剂，首先形成活性双阴离子苯乙烯二烯烃二聚体，然后与苯乙烯和二烯烃发生反应。
单官能团的两步合成及偶联反应，同样是用烷基锂作引发剂，使单体苯乙烯引发聚合，形成活性聚苯乙烯，它具有引发二烯烃聚合韵能力，加入二烯烃单体，故形
，从而形成ABA型嵌段聚合物。
式中X 成AB-Li+的双嵌段共聚物，用偶联剂RX
2
可以是Cl或Br。
(二)星型苯乙烯类热塑性弹性体
星型苯乙烯类热塑性弹性体系采用单官能团活性双嵌段共聚物和多官能团偶联反应的办法合成。
如采用1，3，5-三氯代甲基苯三官能团偶联剂与双嵌段活性聚合物反应，则生成三臂的星型嵌段共聚物；如用四官能团的四氯化硅作偶联剂，其结果得到四臂嵌段共聚物。
依此类推，可以得到五臂及更多臂的星型嵌段共聚物。
当然，随偶联剂官能团增多，反应速度也相应减慢。
二、结构特征和性能
(一)结构特征
苯乙烯类热塑性弹性体是指聚苯乙烯链段和聚寸二烯(或者聚异戊二烯)链段组成的嵌段共聚物。
聚苯乙烯链段作为硬段(塑料段)，聚丁二烯(或聚异戊二烯)链段作为软段(橡胶段)。
在这种嵌段共聚物中，相应于两个组分，有两个分离相，
约为70-80℃，而聚丁二烯链并有各自的玻璃化温度。
对聚苯乙烯链段来说，T
g
约为-100℃，因此，在室温下聚苯乙烯链段互相缔合或“交联”，形成段的T
g
物理交联区域，这些缔合区域的直径约为30nm，它们起到补强剂作用。
这种由聚苯乙烯硬段和聚丁二烯(或聚异戊二烯)软段形成的交联网络结构，与硫化橡胶中的交联网络结构有相似之处，这是苯乙烯热塑性弹性体在常温下显示硫化橡胶特性，高温下发生塑性流动的原因所在。
美国Phillips石油公司商品牌号为Solprene 406、411、415、416、475、480等品种为苯乙烯和丁二烯星型嵌段共聚物，美国Shell Chemical公司生产的Kraton为线型结构的。
中国石油化工总公司可以提供线型和星型两种结构的六
个品种。
有关线型和星型嵌段共聚物纯料性能、填充陶土的物料性能、填充炭黑补强体系的物料性能列于表1。
表1 线型和星型嵌段共聚物的性能比较
由表可见，星型嵌段共聚物的门尼粘度比线型嵌段共聚物高得多。
星型嵌段共聚物的拉伸强度不论生胶还是填充陶土或填充炭黑，均比线型嵌段共聚物高很多。
因此。
星型嵌段共聚物更适于高负荷的应用场合。
同时，随着温度的升高，线型嵌段共聚物的拉伸强度下降幅度大，而星型嵌段共聚物明显要小，说明星型嵌段
共聚物具有更好的耐热性能。
星型和线型两种结构聚合物溶液粘度随分子量变化而变化，随着分子量的增高，溶液的粘度增高；在相同分子量的条件下，线型嵌段共聚物较星型嵌段共聚物的溶液粘度高。
嵌段共聚物中苯乙烯含量对材料的力学性能有重要影响。
图20-13揭示嵌段共聚物中苯乙烯含量变化对应力应变30nm，它们起到补强剂作用。
这种由聚苯乙烯硬段和聚丁二烯(或聚异戊二烯)软段形成的交联网络结构，与硫化橡胶中的交联网络结构有相似之处，这是苯乙烯热塑性弹性体在常温下显示硫化橡胶特性，高温下发生塑性流动的原因所在。
美国Phillips石油公司商品牌号为Solprene 406、411、415、416、475、480等品种为苯乙烯和丁二烯星型嵌段共聚物，美国Shell Chemical公司生产的Kraton为线型结构的。
中国石油化工总公司可以提供线型和星型两种结构的六个品种。
有关线型和星型嵌段共聚物纯料性能、填充陶土的物料性能、填充炭黑补强体系的物料性能列于表2。
表2 线型和星型嵌段共聚物的性能比较
由表可见，星型嵌段共聚物的门尼粘度比线型嵌段共聚物高得多。
星型嵌段共聚物的拉伸强度不论生胶还是填充陶土或填充炭黑，均比线型嵌段共聚物高很多。
因此。
星型嵌段共聚物更适于高负荷的应用场合。
同时，随着温度的升高，线型嵌段共聚物的拉伸强度下降幅度大，而星型嵌段共聚物明显要小，说明星型嵌段共聚物具有更好的耐热性能。
星型和线型两种结构聚合物溶液粘度随分子量变化而变化，随着分子量的增高，溶液的粘度增高；在相同分子量的条件下，线型嵌段共聚物较星型嵌段共聚物的溶液粘度高。
嵌段共聚物中苯乙烯含量对材料的力学性能有重要影响。
图20-13揭示嵌段共聚物中苯乙烯含量变化对应力应变的影响，随着苯乙烯含量的增加，胶料的拉伸强度和定伸应力增高，伸长率大幅度下降。
