开炼机辊筒受力分析

合集下载

采煤机滚筒和截齿受力分析及优化

采煤机滚筒和截齿受力分析及优化

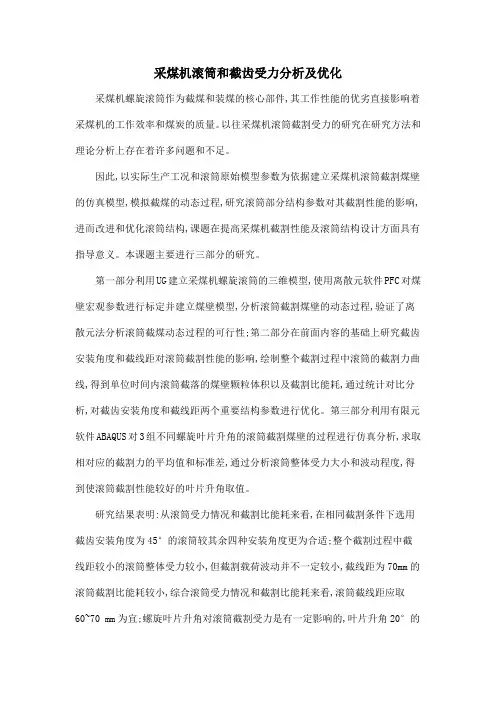

采煤机滚筒和截齿受力分析及优化采煤机螺旋滚筒作为截煤和装煤的核心部件,其工作性能的优劣直接影响着采煤机的工作效率和煤炭的质量。

以往采煤机滚筒截割受力的研究在研究方法和理论分析上存在着许多问题和不足。

因此,以实际生产工况和滚筒原始模型参数为依据建立采煤机滚筒截割煤壁的仿真模型,模拟截煤的动态过程,研究滚筒部分结构参数对其截割性能的影响,进而改进和优化滚筒结构,课题在提高采煤机截割性能及滚筒结构设计方面具有指导意义。

本课题主要进行三部分的研究。

第一部分利用UG建立采煤机螺旋滚筒的三维模型,使用离散元软件PFC对煤壁宏观参数进行标定并建立煤壁模型,分析滚筒截割煤壁的动态过程,验证了离散元法分析滚筒截煤动态过程的可行性;第二部分在前面内容的基础上研究截齿安装角度和截线距对滚筒截割性能的影响,绘制整个截割过程中滚筒的截割力曲线,得到单位时间内滚筒截落的煤壁颗粒体积以及截割比能耗,通过统计对比分析,对截齿安装角度和截线距两个重要结构参数进行优化。

第三部分利用有限元软件ABAQUS对3组不同螺旋叶片升角的滚筒截割煤壁的过程进行仿真分析,求取相对应的截割力的平均值和标准差,通过分析滚筒整体受力大小和波动程度,得到使滚筒截割性能较好的叶片升角取值。

研究结果表明:从滚筒受力情况和截割比能耗来看,在相同截割条件下选用截齿安装角度为45°的滚筒较其余四种安装角度更为合适;整个截割过程中截线距较小的滚筒整体受力较小,但截割载荷波动并不一定较小,截线距为70mm的滚筒截割比能耗较小,综合滚筒受力情况和截割比能耗来看,滚筒截线距应取60~70 mm为宜;螺旋叶片升角对滚筒截割受力是有一定影响的,叶片升角20°的滚筒整体所受截割力较小,叶片升角18°滚筒载荷波动较小,升角22°滚筒截割受力情况较差,不宜选用升角过大(22°)的滚筒进行截割。

通过分析研究得出了滚筒结构参数包括截齿安装角度、截线距和螺旋叶片升角对滚筒截割性能的影响,为合理的选择滚筒结构参数提供了参考和依据。

螺旋线式滚筒飞剪剪刃受力分析

螺旋线式滚筒飞剪剪刃受力分析

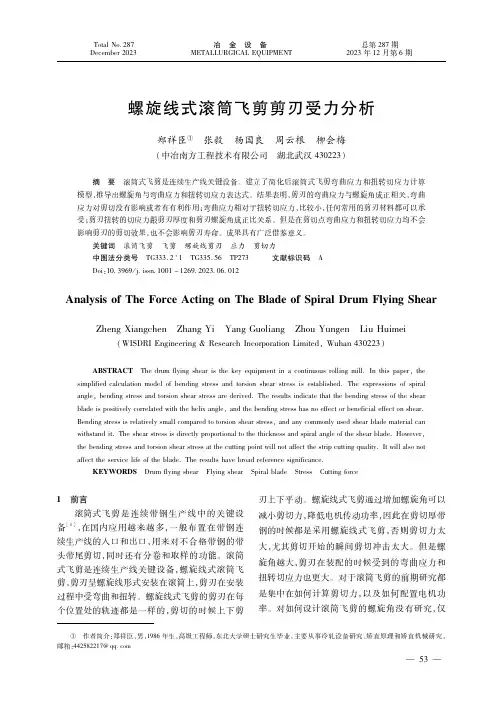

螺旋线式滚筒飞剪剪刃受力分析郑祥臣① 张毅 杨国良 周云根 柳会梅(中冶南方工程技术有限公司 湖北武汉430223)摘 要 滚筒式飞剪是连续生产线关键设备。

建立了简化后滚筒式飞剪弯曲应力和扭转切应力计算模型,推导出螺旋角与弯曲应力和扭转切应力表达式。

结果表明,剪刃的弯曲应力与螺旋角成正相关,弯曲应力对剪切没有影响或者有有利作用;弯曲应力相对于扭转切应力,比较小,任何常用的剪刃材料都可以承受;剪刃扭转的切应力跟剪刃厚度和剪刃螺旋角成正比关系。

但是在剪切点弯曲应力和扭转切应力均不会影响剪刃的剪切效果,也不会影响剪刃寿命。

成果具有广泛借鉴意义。

关键词 滚筒飞剪 飞剪 螺旋线剪刃 应力 剪切力中图法分类号 TG333.2+1 TG335.56 TP273 文献标识码 ADoi:10 3969/j issn 1001-1269 2023 06 012AnalysisofTheForceActingonTheBladeofSpiralDrumFlyingShearZhengXiangchen ZhangYi YangGuoliang ZhouYungen LiuHuimei(WISDRIEngineering&ResearchIncorporationLimited,Wuhan430223)ABSTRACT Thedrumflyingshearisthekeyequipmentinacontinuousrollingmill.Inthispaper,thesimplifiedcalculationmodelofbendingstressandtorsionshearstressisestablished.Theexpressionsofspiralangle,bendingstressandtorsionshearstressarederived.Theresultsindicatethatthebendingstressoftheshearbladeispositivelycorrelatedwiththehelixangle,andthebendingstresshasnoeffectorbeneficialeffectonshear.Bendingstressisrelativelysmallcomparedtotorsionshearstress,andanycommonlyusedshearbladematerialcanwithstandit.Theshearstressisdirectlyproportionaltothethicknessandspiralangleoftheshearblade.However,thebendingstressandtorsionshearstressatthecuttingpointwillnotaffectthestripcuttingquality.Itwillalsonotaffecttheservicelifeoftheblade.Theresultshavebroadreferencesignificance.KEYWORDS Drumflyingshear Flyingshear Spiralblade Stress Cuttingforce1 前言滚筒式飞剪是连续带钢生产线中的关键设备[1],在国内应用越来越多,一般布置在带钢连续生产线的入口和出口,用来对不合格带钢的带头带尾剪切,同时还有分卷和取样的功能。

滚筒转动阻力-概述说明以及解释

滚筒转动阻力-概述说明以及解释

滚筒转动阻力-概述说明以及解释1.引言1.1 概述:滚筒转动阻力是指在滚筒运动过程中所受到的阻碍转动的力。

在工业生产中,滚筒是一种常见的输送设备,其转动畅顺与否直接影响到生产效率和设备的使用寿命。

因此,研究和分析滚筒转动阻力的影响因素以及减少阻力的方法具有重要的意义。

本文将从滚筒转动阻力的定义及其影响因素入手,探讨如何通过有效方法来减少滚筒转动阻力,以提高设备运行效率,降低能耗,进而促进工业生产的可持续发展。

1.2 文章结构:本文将主要分为引言、正文和结论三个部分。

在引言部分,我们将对滚筒转动阻力进行概述,介绍文章的结构和目的。

在正文部分,我们将详细探讨滚筒转动阻力的定义、影响其的因素以及减少滚筒转动阻力的方法。

最后,在结论部分,我们将总结本文的主要内容,讨论滚筒转动阻力的实践意义,并展望未来可能的研究方向。

整个文章结构清晰,逻辑性强,旨在帮助读者更好地理解和应用滚筒转动阻力相关知识。

1.3 目的:本文旨在探讨滚筒转动阻力的相关问题,深入分析滚筒转动阻力的定义、影响因素和减少方法,以帮助读者更好地理解和解决滚筒设备在运行过程中所面临的挑战。

通过对滚筒转动阻力的研究,我们可以更好地优化设备运行效率,减少能源消耗,延长设备寿命,提高生产效率,从而实现经济效益和环境效益的双重目的。

希望本文能为相关领域的研究者和工程师提供有益的参考和指导,推动滚筒设备领域的进步与发展。

2.正文2.1 滚筒转动阻力的定义滚筒转动阻力是指在滚筒转动过程中受到的阻碍力,其大小取决于滚筒的结构、材质、表面润滑情况以及与其他部件的接触方式等因素。

滚筒转动阻力会导致能量损耗,影响设备的效率和运行成本。

在工程领域中,滚筒转动阻力是一个重要的研究课题。

通过准确测量和分析滚筒转动阻力,可以评估设备的性能和稳定性,进而优化设计方案和改进工艺流程。

同时,合理降低滚筒转动阻力可以减少能源消耗,提高生产效率。

在实际应用中,为了减少滚筒转动阻力,可以采取一系列措施,如优化滚筒的表面光洁度、选用适合的润滑方式、调整滚筒的使用方式等。

开炼机辊筒受力分析

开炼机辊筒受力分析

开炼机辊筒受力分析开炼机的辊筒工作时受有较大的横压力、摩擦力、温度应力、大小驱动齿轮和速比齿轮的作用力。

由于胶料横压力的作用,辊筒要承受弯曲应力,由于胶料的摩擦力和轴承的摩擦力作用,辊筒要承受扭转应力,可见辊筒实际上是受有弯曲和扭转的复合应力。

此外,辊筒的自重作用都必须给予考虑。

由于辊筒内外温度差而引起的温度应力和冷硬铸造产生的内应力都对辊筒强度有影响,在精确计算时都应考虑。

担内应力因计算困难,一般可在安全系数中考虑即可。

辊筒在工作状态下的负荷如图2-33所示。

1.胶料对辊筒的横压力P p=p·L公斤P px=P p·cosβ公斤P py=P p sinβ公斤式中P p——总横压力,公斤;P——单位横压力,公斤/厘米;P px,P py——横压力的水平分力,垂直分力,公斤。

2.驱动齿轮的作用力大小驱动齿轮在传动过程中,齿轮间便产生相互作用的力(如图2-33所示):圆周作用力P的方向与节圆相切;径向作用力T的方向与齿轮的半径方向一致。

大驱动齿轮圆周作用力:P =12d M k 公斤 式中M k ——作用在大驱动齿轮上的扭矩,公斤∙厘米;d 1——大驱动齿轮的节圆直径,厘米。

这里应指出:经电动机、减速器、大驱动齿轮传来的扭矩,是供前后辊加工胶料的需要,故由前后辊筒共同承担。

即 M k =M k1+M k2公斤∙厘米M k1=9740011n N 公斤∙厘米 M k2=9740022n N 公斤∙厘米式中 M k ---大驱动齿轮的扭矩,公斤∙厘米;M k1、M k2——前、后辊扭矩,公斤∙厘米;N 1、N 2——后、前辊消耗功率,千瓦;n 1、n 2——后、前辊转数,转/分。

在炼胶时可粗略地认为M k1=M k2圆周作用力的水平分力和垂直分力分别为:P x =P ·cos α'公斤P y =P ·sin α'公斤式中 α'——大小驱动齿轮轴线与垂直线偏移角(一般α'=15~200)。

【精选】带式输送机传动滚筒受力分析及结构设计

【精选】带式输送机传动滚筒受力分析及结构设计

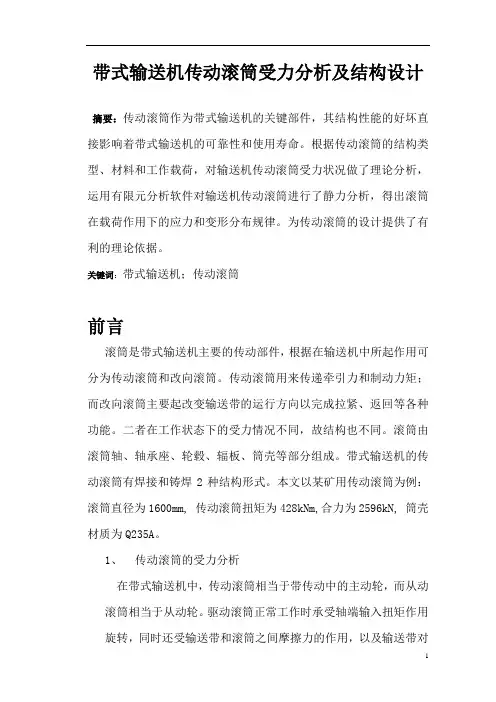

带式输送机传动滚筒受力分析及结构设计摘要:传动滚筒作为带式输送机的关键部件,其结构性能的好坏直接影响着带式输送机的可靠性和使用寿命。

根据传动滚筒的结构类型、材料和工作载荷,对输送机传动滚筒受力状况做了理论分析,运用有限元分析软件对输送机传动滚筒进行了静力分析,得出滚筒在载荷作用下的应力和变形分布规律。

为传动滚筒的设计提供了有利的理论依据。

关键词:带式输送机;传动滚筒前言滚筒是带式输送机主要的传动部件,根据在输送机中所起作用可分为传动滚筒和改向滚筒。

传动滚筒用来传递牵引力和制动力矩;而改向滚筒主要起改变输送带的运行方向以完成拉紧、返回等各种功能。

二者在工作状态下的受力情况不同,故结构也不同。

滚筒由滚筒轴、轴承座、轮毂、辐板、筒壳等部分组成。

带式输送机的传动滚筒有焊接和铸焊2种结构形式。

本文以某矿用传动滚筒为例:滚筒直径为1600mm, 传动滚筒扭矩为428kNm,合力为2596kN, 筒壳材质为Q235A。

1、传动滚筒的受力分析在带式输送机中,传动滚筒相当于带传动中的主动轮,而从动滚筒相当于从动轮。

驱动滚筒正常工作时承受轴端输入扭矩作用旋转,同时还受输送带和滚筒之间摩擦力的作用,以及输送带对滚筒的压力作用,如图1所示。

图1 滚筒上的张力变化图假设输送带是理想的挠性体,可以任意弯曲,没有弯曲应力、质量和厚度。

输送带在滚筒上的围包角为α,在围包角内存在滑动弧λ和静止弧γ,即α=λ+γ。

两端输送带的张力差为F1-F2,此差值等于滚筒轴上输入的扭矩值。

输送带的张力变化可按欧拉公式计算,输送带任一点的张力Fθ=F2eμθ(1)输送带在相遇点的极限张力F1max=F2eμα(2)式中θ——输送带单元所在圆周角,0<θ<α;μ——摩擦系数。

按式(2)给出的输送带在滚筒上的张力线如图1所示的acb线。

在实际运行中,相遇点张力F1<F1max,此时输送带张力将沿a’cb线变化,即在滑动弧λ内输送带张力按欧拉公式变化;在静止弧γ内输送带没有摩擦力,张力不变。

双辊开炼机的工作原理

双辊开炼机的工作原理

双辊开炼机的工作原理
双辊开炼机是一种广泛应用于橡胶工业中的设备。

其工作原理如下:
1.在双辊开炼机的工作台上放置待加工的橡胶混合物。

2.启动双辊开炼机的电机,使两个辊筒开始旋转。

3.通过传动机构将电机的旋转运动转变为辊筒的旋转运动,使得两个
辊筒向相反的方向旋转。

4.辊筒的表面上会形成摩擦力,这会使橡胶混合物逐渐变软、变热,
进而黏在辊筒的表面上。

5.辊筒的转速可以调节,以控制摩擦力的大小,从而控制加工过程的
温度和时间。

同时,辊筒的转速也会影响橡胶的加工效果,如分散均匀度、表面光滑度等。

6.在工作过程中可以加入助剂、填料、颜料等,来改变橡胶混合物的
性能。

这些物质会与橡胶混合物充分混合在一起,使得橡胶的性能得到改善。

7.当加工时间足够长、橡胶混合物加热至一定温度时,可以将混合物
从辊筒上取下,进行下一步的加工或应用。

开炼机辊筒断裂实例分析

开炼机辊筒断裂实例分析
32 断 辊 时 的设 备 现 场 状 况 .
水头
l 。 I I 。 . 。 一 — —
1 l 两相处 . . 辊抗 . . . 一
瑞 I
L -_ _ j
_— _ _ _ —
传 动
19 年 6 , 93 月 操作工 下料 后在 空车状 态下开始
调 距 ,先 调 水 头 端 ,再 调 传 动 端 ,调 的 过 程 中突 然 听 到 辊 筒 断 裂 声 , 筒 断 裂 。断 裂 位 置 如 图 4 示 , 辊 所
维普资讯
姜志平 开炼机辊筒断裂塞
开 炼 机 辊 筒 断 裂 实例 分 析
姜 志 平
( 青岛橡胶 集团有 限责任 公司机动处 ,山东 青岛 2 6 4 ) 601
摘要 :通过对 青岛橡胶集 团有限 责任公 司近 2 0年来断裂 的 9根 辊筒进 行实例分析 ,总结 出辊筒断 裂主要 原因是 :铸 造加
I 。裂 /断 处
_ _ j
断裂 是从辊 筒工 作面与轴径 的轴肩 台阶处开 始 的 。 从现场检查发现设 备存在如 下问题 : ①在前 后辊 筒
工 作 面 的 水 头 端 端 边 处 , 辊 筒都 有 明显 的相 互 问 两
图6 (50 t 5 B开 炼 机 辊 筒 两 辊 相 抗 示 意 图 )
时, 前辊筒工作面 水头端 的端边与后辊筒工作 面水 头端的端边相抗 , 形成 了一个 以辊 筒工 作面水头端
端边 为 支点 ,两 调距装 置 为作 用点 的杠 杆作 用 系
统 ,如图 6所示 。这 样 当传 动端 调距使 很小 力时 , 由于杠杆 原理 , 筒抗点处受力很 大 , 大小计算 辊 其
如图 7 示 ,计算辊 筒断裂时 c点所受 的力 。 所

开炼机塑炼原理

开炼机塑炼原理

开炼机塑炼原理
开炼机是一种常用的橡胶加工设备,主要用于橡胶的塑炼和混炼。

它的工作原理是通过机械力和热力作用,将橡胶原料加热、塑化、混合,使其成为可加工的橡胶料。

开炼机的主要部件包括机架、滚筒、传动装置、加热装置、冷却装置、控制系统等。

其中,滚筒是开炼机的核心部件,它由两个相互转动的金属滚筒组成,滚筒内部有许多凸起的齿轮,可以将橡胶原料塑炼和混合。

开炼机的塑炼原理是利用机械力和热力作用,将橡胶原料加热到一定温度,使其软化、塑化,然后通过滚筒的旋转和齿轮的作用,将橡胶原料不断地挤压、拉伸、折叠,使其分子链断裂、交联,从而实现橡胶的塑炼和混合。

在开炼机的操作过程中,需要注意以下几点:
1. 控制加热温度:橡胶原料的加热温度应该控制在一定范围内,过高或过低都会影响塑炼效果。

2. 控制滚筒转速:滚筒的转速应该适当,过快或过慢都会影响塑炼效果。

3. 加入助剂:在塑炼过程中,可以加入一些助剂,如硫化剂、促进剂、防老剂等,以改善橡胶的性能。

4. 清洗滚筒:在使用完毕后,应该及时清洗滚筒,以免残留的橡胶原料影响下一次的塑炼效果。

开炼机是一种非常重要的橡胶加工设备,它的塑炼原理是通过机械力和热力作用,将橡胶原料加热、塑化、混合,从而实现橡胶的塑炼和混合。

在使用开炼机时,需要注意控制加热温度、滚筒转速、加入助剂和清洗滚筒等操作,以保证塑炼效果和设备的正常运行。
