一种有机硅胶粘剂配方
有机硅胶粘剂成分
有机硅胶粘剂成分《有机硅胶粘剂成分大揭秘》嘿，大家好呀！今天咱来聊聊有机硅胶粘剂成分这个事儿。
我记得有一次，我在家想自己动手做个小手工。
我找出来一堆材料，准备大展身手。
我打算把两块木板粘在一起，这时候就想到要用胶粘剂啦。
我拿起一瓶有机硅胶粘剂，心里就开始琢磨，这玩意儿到底是啥成分组成的呀？先来说说有机硅胶粘剂里的基础聚合物吧，这就好比是它的“骨架”。
就像我们人得有骨头才能站直了一样，这基础聚合物让胶粘剂有了基本的形态和性能。
它能让胶粘剂有很好的粘性和柔韧性呢。
然后呢，还有各种添加剂。
这些添加剂就像是给胶粘剂这个“大部队”配备的各种“武器装备”。
比如说，有增强粘性的添加剂，让它能更牢固地把东西粘住，就像给胶粘剂加了一把“超级粘力锁”。
还有能让它更耐热、耐寒的添加剂，这样不管是在炎热的夏天还是寒冷的冬天，它都能正常发挥作用，可厉害了。
我当时打开那瓶有机硅胶粘剂，闻了闻，哎呀，那股味道还挺特别的。
我就想，这里面肯定还有些什么东西在起作用呢。
说不定还有让它气味独特的成分呢，哈哈。
在使用的时候，我挤出一点胶粘剂在木板上，看着它慢慢地流出来，感觉还挺好玩的。
然后我把两块木板压在一起，等了一会儿，嘿，真的粘住了！这有机硅胶粘剂还真不是盖的呀。
后来我就在想，这小小的有机硅胶粘剂里居然有这么多成分在共同发挥作用，真的是太神奇了。
就像我们生活中的很多东西一样，看起来很简单，但其实背后都有一套复杂的体系在支撑着。
所以呀，以后再看到有机硅胶粘剂，可别只觉得它就是个能粘东西的玩意儿啦，要知道它里面可是蕴含着不少奥秘呢！这就是我对有机硅胶粘剂成分的一些了解和体验，怎么样，是不是挺有意思的？希望大家也能对这些身边常见的东西多一些好奇和探索，说不定会有更多有趣的发现哦！好了，就说到这儿啦，拜拜咯！。
有机硅胶粘剂 胶水 粘合剂 固化剂配方还原及成分剖析
有机硅胶粘剂胶水粘合剂固化剂配方还原及成分剖析有机硅胶粘剂是一种常见的胶水和粘合剂，它具有优异的粘附性能和耐高温性能，被广泛应用于电子、汽车、航空航天等领域。
本文将对有机硅胶粘剂的配方还原及成分剖析进行介绍。
一、有机硅胶粘剂的配方还原有机硅胶粘剂的配方主要包括以下几个成分：1. 有机硅树脂：有机硅树脂是有机硅胶粘剂的主要成分，它具有优异的耐高温性能和化学稳定性，可以提高胶水的粘附性能和耐久性。
2. 交联剂：交联剂是有机硅胶粘剂的固化剂，它可以与有机硅树脂发生交联反应，形成三维网络结构，从而提高胶水的强度和硬度。
3. 催化剂：催化剂是有机硅胶粘剂的催化剂，它可以促进交联剂与有机硅树脂的反应，加快固化速度。
4. 填料：填料是有机硅胶粘剂的辅助成分，它可以改善胶水的流变性能和加强胶水的填充性能。
有机硅胶粘剂的配方比较复杂，不同厂家和不同产品的配方可能会有所不同。
但是，以上几个成分是有机硅胶粘剂的基本成分，它们的比例和配方会根据具体的应用场景和要求进行调整。
二、有机硅胶粘剂的成分剖析1. 有机硅树脂有机硅树脂是一种高分子化合物，它的分子结构中含有硅-碳键和硅-氧键。
有机硅树脂具有以下特点：（1）耐高温性能好：有机硅树脂的分子结构中含有硅-氧键，这种键的键能比较高，使得有机硅树脂具有较好的耐高温性能。
（2）化学稳定性好：有机硅树脂的分子结构中含有硅-碳键和硅-氧键，这些键的键能比较高，使得有机硅树脂具有较好的化学稳定性，不易被化学物质侵蚀。
（3）粘附性能好：有机硅树脂具有较好的粘附性能，可以与各种材料进行粘合。
2. 交联剂交联剂是一种化合物，它可以与有机硅树脂发生交联反应，形成三维网络结构，从而提高胶水的强度和硬度。
常用的交联剂有以下几种：（1）硬化剂：硬化剂是一种含有活性基团的化合物，它可以与有机硅树脂发生加成反应，形成交联结构。
（2）硅烷偶联剂：硅烷偶联剂是一种含有硅烷基的化合物，它可以与有机硅树脂发生硅烷偶联反应，形成交联结构。

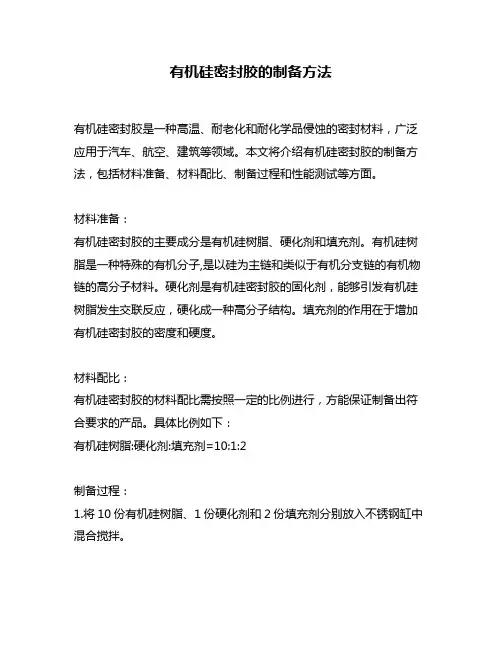

有机硅密封胶的制备方法
有机硅密封胶的制备方法有机硅密封胶是一种高温、耐老化和耐化学品侵蚀的密封材料，广泛应用于汽车、航空、建筑等领域。
本文将介绍有机硅密封胶的制备方法，包括材料准备、材料配比、制备过程和性能测试等方面。
材料准备：有机硅密封胶的主要成分是有机硅树脂、硬化剂和填充剂。
有机硅树脂是一种特殊的有机分子,是以硅为主链和类似于有机分支链的有机物链的高分子材料。
硬化剂是有机硅密封胶的固化剂，能够引发有机硅树脂发生交联反应，硬化成一种高分子结构。
填充剂的作用在于增加有机硅密封胶的密度和硬度。
材料配比：有机硅密封胶的材料配比需按照一定的比例进行，方能保证制备出符合要求的产品。
具体比例如下：有机硅树脂:硬化剂:填充剂=10:1:2制备过程：1.将10份有机硅树脂、1份硬化剂和2份填充剂分别放入不锈钢缸中混合搅拌。
2.将缸放入真空室中进行真空脱气处理，将缸内的空气和水分排出。
3.将内嵌了减速机的不锈钢缸拿出，通过旋转搅拌使材料混合均匀。
4.将混合均匀的有机硅密封胶放到模具中，进行烘干处理。
5.进行热定型，将模具放入高温炉中进行固化处理。
性能测试：在制备出有机硅密封胶后应进行各项性能测试，以确保产品质量达到标准要求。
测试的主要性能指标包括密度、硬度、拉伸强度、断裂延伸率和剪切强度等。
密度测试采用法阿克曼水银密度计进行，硬度测试采用杜氏硬度计进行，拉伸和剪切强度测试采用万能试验机进行。
总之，有机硅密封胶的材料配比和制备过程决定了其性能和使用寿命。
合理选择有机硅树脂、硬化剂和填充剂，正确执行制备过程，能够制备出质量稳定可靠的有机硅密封胶产品。
一种uv型有机硅胶黏剂、有机硅oca及其制备方法和应用与流程
一种uv型有机硅胶黏剂、有机硅oca及其制备方法和应用与流程UV型有机硅胶黏剂（UV-curable silicone adhesive）和有机硅OCA（Organic Silicone Optical Clear Adhesive）是两种在光固化技术中应用的特殊胶粘剂。
以下是它们的制备方法和应用流程的一般概述：制备方法：1.原料准备：根据配方要求，准备有机硅树脂、光引发剂、可添加剂等材料。
2.配料混合：将原料按照一定比例混合，并通过搅拌等方法均匀混合，得到胶粘剂的混合料。
3.光固化剂添加：将光引发剂加入混合料中，光引发剂会在紫外光的照射下引发胶粘剂的固化反应。
4.除气处理：采用真空脱气等方法，将胶粘剂中的气泡除去，以获得无气泡的胶粘剂。
5.包装和存储：将制备好的胶粘剂装入密封容器中，存储在阴凉干燥的环境中。
应用与流程：1.表面准备：将要粘接的材料表面进行清洁和处理，确保表面干净、平整。
2.胶涂布置：在一个材料表面或两个要粘接的材料之间均匀涂布一层有机硅胶黏剂。
3.材料对准：将要粘接的材料对准，确保粘结面紧密接触。
4.紫外光照射：通过紫外光照射，激活胶粘剂中的光引发剂，使胶粘剂开始固化反应。
5.固化检验：用合适的测试方法检验胶粘剂是否完全固化，并确保粘接强度符合要求。
UV型有机硅胶黏剂和有机硅OCA主要应用于光传导领域，如液晶显示器（LCD）、有机发光二极管（OLED）、光学玻璃组件等。
其特点包括快速固化、高透明度、低拉伸应力、优异的粘接强度和耐热性能等。
在应用过程中，需要严格控制粘接过程的光照时间和条件，以确保胶粘剂的固化质量和粘接效果。

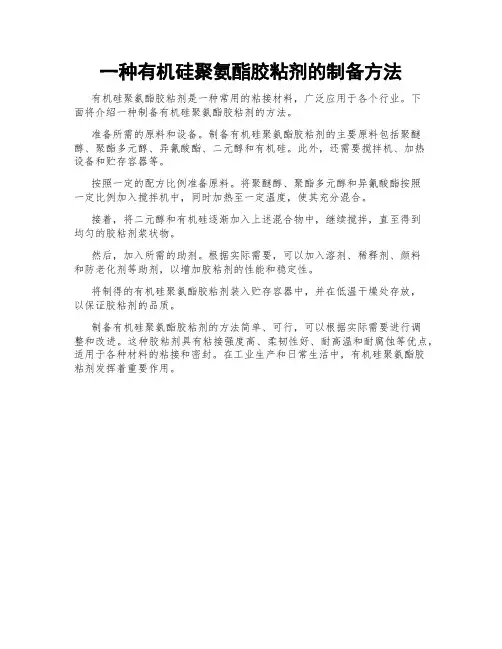

一种有机硅聚氨酯胶粘剂的制备方法
一种有机硅聚氨酯胶粘剂的制备方法
有机硅聚氨酯胶粘剂是一种常用的粘接材料，广泛应用于各个行业。
下
面将介绍一种制备有机硅聚氨酯胶粘剂的方法。
准备所需的原料和设备。
制备有机硅聚氨酯胶粘剂的主要原料包括聚醚醇、聚酯多元醇、异氰酸酯、二元醇和有机硅。
此外，还需要搅拌机、加热
设备和贮存容器等。
按照一定的配方比例准备原料。
将聚醚醇、聚酯多元醇和异氰酸酯按照
一定比例加入搅拌机中，同时加热至一定温度，使其充分混合。
接着，将二元醇和有机硅逐渐加入上述混合物中，继续搅拌，直至得到
均匀的胶粘剂浆状物。
然后，加入所需的助剂。
根据实际需要，可以加入溶剂、稀释剂、颜料
和防老化剂等助剂，以增加胶粘剂的性能和稳定性。
将制得的有机硅聚氨酯胶粘剂装入贮存容器中，并在低温干燥处存放，
以保证胶粘剂的品质。
制备有机硅聚氨酯胶粘剂的方法简单、可行，可以根据实际需要进行调
整和改进。
这种胶粘剂具有粘接强度高、柔韧性好、耐高温和耐腐蚀等优点，适用于各种材料的粘接和密封。
在工业生产和日常生活中，有机硅聚氨酯胶
粘剂发挥着重要作用。
有机硅胶粘剂制备工艺共13页word资料
1 02102105.8 用于铝塑管和管件密封的有机硅密封胶2 02137912.2 有机硅建筑防水剂的硅树脂胶化物制备方法3 01812834.3 含有多官能聚有机硅氧烷作为偶联剂的轮胎橡胶组合物4 01813056.9 携带至少一个活化烯属双键的有机硅化合物作为包括白色填料的橡胶混合物中的偶联剂的用途5 02134207.5 有机硅改性丙烯酸酯耐高温、绝缘压敏胶及胶粘带的制备6 03115407.7 高强度缩合型有机硅模具胶组合物7 01814891.3 用于有机硅酸盐玻璃的低K蚀刻应用中的蚀刻后由氢进行的光刻胶剥离8 96106950.3 含有有机硅烷衍生物的以二烯类聚合物为基的橡胶组合物9 97100458.7 以具有硅烷醇官能团的二烯聚合物为基础和含有有机硅衍生物的橡胶组合物10 85102878 光导纤维用高折光率有机硅涂层胶的制法11 86104757 氯化聚丙烯—有机硅胶粘剂的合成90100436.7 有机硅橡胶乳液的制备方 法 92112510.0 硅橡胶常压裂解制造有机 硅环体 93112608.8 有机硅胶粘剂用表面增粘 处理剂 94112678.1 有机硅酮结构密封胶 97114721.3 有机硅烷多硫烷混炼胶和 用于制备含有这些混炼胶的橡胶胶料的方法 98105411.0 室温可硫化有机硅密封胶 组合物拉丝性的测量方法 97108934.5 硅橡胶边角废料裂解生产 有机硅环体的方法 97106714.7 有机硅改性丙烯酸乳胶涂 料 97106713.9 有机硅改性丙烯酸乳胶涂 料的制备方法 99126232.8 含有有机硅多硫烷的橡胶 混合物 98807657.8 以聚有机硅氧烷为偶联剂及白色填料增强的二烯橡胶组合物 121314151617181920212223 98808464.3 含硫醇官能团的聚有机硅氧烷的制备方法与获得的聚有机硅氧烷及其在橡胶领域的用途24 99108031.9 新型低聚有机硅烷聚硫烷及其在橡胶和模塑制品中的应用25 99110986.4 新型低聚有机硅化合物，它们在橡胶混合物中的用途和生产成形制品的用途26 98802754.2 疏水有机硅酸盐改性硅胶27 98802664.3 中性条件下制备疏水有机硅酸酯改性硅胶的方法28 98802663.5 中性条件陈化的疏水有机硅酸酯改性硅胶29 99119980.4 一种有机硅改性核壳结构丙烯酸酯胶乳及其制备方法30 200710113277.5 外墙专用有机硅橡胶防水涂料及其制备方法31 200710029834.5 自催化交联型有机硅密封胶及其制备方法32 200710134493.8 一种综合利用有机硅水解料环线分离制备107 胶的方法33 200710172184.X 纳米MQ硅树脂增强的湿固化有机硅压敏胶及其制备方法200710172185.4 乳液型的有机硅压敏 胶及其制备方法200680020977.3 有机硅偶联剂在含无 机填料的橡胶组合物中的用途200610130048.X一种有远红外功能的有机硅橡胶 200710113279.4卫生间专用有机硅橡 胶防水涂料及其制备方法200680027261.6用于轮胎的包含有机 硅偶合剂和无机填料遮盖剂的橡胶组合物200680027109.8用于轮胎的包含有机硅偶合体系的橡胶组合物200710172634.5 用于制造发光二极管封装用胶水的有机硅组合物200680027292.1 用于轮胎的包含有机 硅偶合剂的橡胶组合物97204511.2 有机硅室温胶搅拌釜底轴承组合装置200410018069.3 一种含可溶性聚铁有 机硅氧烷的硅橡胶耐热添加剂03133623.X 一种环氧改性有机硅树脂34 35 36 37 38 39 40 41 42 43 44胶粘剂45 200410054006.3 一种表面可涂的聚氨酯改性有机硅密封胶及其制备方法46 200410035763.6 水泥公路用有机硅改性聚氨酯填缝胶47 02808158.7 用于有机硅酸盐玻璃低K 介质腐蚀应用的用于02和NH3的蚀……48 200510049202.6 一种表面可修饰性的有机硅密封胶及其制备方法49 200510037925.4 有机硅高温胶原料甲基混合环体脱除微量水的方法及装置50 200510033282.6 双组分室温交联水性有机硅橡胶防水涂料及其制备方法51 200510037849.7 双组份有机硅涂层胶的制备方法52 01819662.4 包含多官能有机硅烷作为偶联剂的橡胶组合物53 01817238.5 采用有机硅烷四硫化物二氧化硅偶合剂在高混合温度下混炼的二氧化硅增强橡胶54 200410042037.7 有机硅烷母炼胶55 200480019285.8 可交联得到粘合剂凝胶的有机硅组合物56 200510034386.9 球形有机硅橡胶制品及其制造方法57 200410048973.9 自润有机硅橡胶材料、其制备方法及用途58 200410053140.1 有机硅组成物以及用该组成物制造的药物控释胶管59 200510060865.8 有机硅改性丙烯酸酯类压敏胶粘剂的制备方法60 200480029164.1 用于有机硅化物玻璃的一氧化二氮去除光刻胶的方法61 200610096036.X 水性聚氨酯与有机硅、丙烯酸共聚防水透气透湿抗菌涂层胶的制备方法62 200610096037.4 水性聚氨酯与有机硅、有机氟共聚防水透气透湿抗菌涂层胶的制备方法63 200610146428.2 可辐射固化的有机硅橡胶组合物64 200510122280.4 用耐高温有机硅橡胶制作小磨头的方法65 200580025937.3 有机硅树脂和硅橡胶的整体模塑体、制造方法和可固化的有机硅树脂组合物66 200610161576.1 一种用于水性复膜胶的非有机硅消泡剂67 200710022980.5 一种高导热有机硅灌封胶68 200710017848.5 有机硅树脂与丙烯酸酯类聚合物的复合胶乳及其制备方法69 200710102411.1 改进有机硅凝胶的耐助焊剂能力的方法及其形成方法70 200710028760.3 一种纳米有机蒙脱土改性端硅烷基有机硅改性聚氨酯型密封胶及其制备方法71 200580046054.0 复合有机硅橡胶粉末、其制备方法及其用途72 200710029833.0 自催化交联型有机硅-环氧复合密封胶及其制备方法73 200710044303.3 新型脱醇型有机硅灌封胶74 200810097559.5 单组分加成型有机硅电子灌封胶75 200810097562.7 有机硅耐高温压敏胶76 200710040452.2 用于乳胶导管表面改性的水性有机硅乳液及其制备方法77 200710041278.3 浅色耐高温有机硅胶粘剂/ 密封剂78 200680043832.5 有机硅化合物及使用其的橡胶组合物79 200710113278.X 金属屋面专用有机硅橡胶防水涂料及其制备方法80 200810031851.7 一种少胶云母带有机硅胶粘剂及其制备方法81 200810137259.5 室温固化耐高温有机硅胶粘剂82 200710192945.8 有机硅纳米胶囊83 200810200326.3 膨胀阻燃有机硅密封胶及其制造方法84 200780004483.0 可无底胶粘合的经热固化的有机硅涂层85 200810201580.5 LED 用室温硫化有机硅灌封胶86 200780007575.4 有机硅弹性体凝胶87 200810203319.9 一种有机硅导电胶88 200710169622.7 有机硅胶在转印中的应用89 200710135075.0 一种有机硅胶粘合剂生产方法90 200810203983.3 纳米氧化锌改性的有机硅封装胶的制备方法 200810148037.3 清除耐高温有机硅密 封剂的脱胶剂组合物 200780022568.1 有机硅橡胶组合物 200910026710.0 一种玻璃纤维增强型 有机硅橡胶自粘带及生产方法和挤出装置 200810095404.8 有机硅胶在转印中的 应用 200910038382.6 一次成型有机硅自粘 性压敏胶的制备方法 200810028078.9 低硬度高柔韧性的双 组分缩合型有机硅灌封胶组合物 200910039890.6 一种有机硅分离胶及 其制备方法和应用 200780050579.0 粘合性有机硅组合物 及使用这种组合物的胶粘方法 200810099657.2 有机硅胶在转印中的 应用 200910148735.8 一种单组分有机硅标 志商标胶 200910099506.1 一种含有机硅电子墨水微胶囊的制备方法 919293949596979899100101200780051892.6 含有有机硅弹性体凝 胶的个人护理组合物 200910102398.9 含有机硅电泳显示微 胶囊的制备方法 201010226847.3 有机硅灌封胶补强用 乙烯基硅树脂及其制备方法 200910234870.4 单组份室温硫化有机 硅密封胶及制备方法 200910311141.4 有机硅改性磷酸盐胶 粘剂及其制备方法 201010191041.5 一种便于真空脱泡的 LED 封装用有机硅橡胶的制备方法 200910196557.6 氧化锌量子点改性的 导热有机硅胶的制备方法 200880012264.1 包含添加了除臭有效 成分的有机硅凝胶的制品 200910272809.9 一种有机硅丙烯酸酯 自组织梯度乳胶膜的制备方法 200910194047.5 大功率LED 的有机硅凝胶封装料及其制备方法 200810201877.1 高强度缩合型双组份有机硅耐酸密封胶及其制备方法 102103104105106107108109110111112硅涂料浸涂金属橡胶制件的方法 200910214244.9 一种无卤阻燃导热有 机硅电子灌封胶及其制备方法 200910154771.5 溶胶 - 凝胶改性的有 机蒙脱土和改性用有机硅溶胶凝胶 200910213855.1 一种大功率 LED 的有 机硅橡胶封装料 200910213856.6 大功率 LED 的紫外线 固化单组分有机硅封装胶 201010104123.1 一种有机硅胶包装瓶 的密封防护装置 200810204802.9 一种耐湿热、贮存稳 定的脱醇型有机硅密封胶 201010108349.9 加成型室温快速硫化 的有机硅橡胶的制备方法 200910239000.6 一种高透明高强度室 温硫化有机硅电子灌封胶及其制备方法和应用 201010178214.X 紫外固化有机硅 - 丙 烯酸树脂电子胶及其应用 201010153204.0 一种自润型有机硅橡胶材料及其制备方法113114115116117118119120121122123 200910220458.7 一种采用耐高温有机201010129825.5 中空玻璃用双组份有 机硅密封胶及其制备方法和应用 201010162359.0 有机硅改性的聚氨酯 密封胶及其加工工艺 200880116944.8 含氮化硼的有机硅凝 胶组合物 200980102916.5 涂布有机硅水凝胶的 方法 200520069391.9 一种有机硅高温胶原 料甲基混合环体脱除微量水的装置 200820049186.X 一种印刷有机硅胶的 防滑布料 200820115067.X 有机硅耐高温压敏胶 带 200920039224.8 一种玻璃纤维增强型 有机硅橡胶自粘带 201020166996.0 一种含有机硅橡胶成 份的保护环 201020196578.6 一种包含有机硅橡胶 的复合结构材料201020196601.1 一种有机硅橡胶密封124125126127128129130131132133134条135 200920046753.0 单组分加成型有机硅电子灌封胶体136 201020105975.8 一种具有密封防护作用的有机硅胶包装瓶137 201020022869.3 控制有机硅高温胶生胶挥发分的脱低分子系统138 200920211353.0 有机硅密封胶除旧涂新用简易装置付款方式：1、本套技术资料160 元2、资料都为电子版的，部分资料包括专利和科研成果资料，可以打印。
一种有机硅胶黏剂的制备方法[发明专利]
![一种有机硅胶黏剂的制备方法[发明专利]](https://img.taocdn.com/s3/m/1644e07f2f3f5727a5e9856a561252d380eb20f7.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710790409.1(22)申请日 2017.09.05(71)申请人 复旦大学地址 200433 上海市杨浦区邯郸路220号申请人 南通佰润邦光电科技有限公司(72)发明人 郭浩 丁爱顺 靳瑞文 张彦斌 顾广新 严永良 (74)专利代理机构 上海晨皓知识产权代理事务所(普通合伙) 31260代理人 成丽杰(51)Int.Cl.C09J 183/07(2006.01)C09J 163/00(2006.01)C09J 183/05(2006.01)C09J 11/08(2006.01)(54)发明名称一种有机硅胶黏剂的制备方法(57)摘要本发明公开了一种有机硅胶黏剂的制备方法，包括制备组份A、制备组份B以及将组份A和组份B混合后固化的步骤。
在制备组份A和组份B的步骤中，将原料加入第一料缸混合进行搅拌，可直接在敞开体系中进行，不需要特定的惰性气体保护或者在真空的条件下进行搅拌；此外，将搅拌好的混合物从第一料缸经过300～400目的滤网常压过滤到第二料缸，不需要高压挤出。
与传统的有机硅胶粘剂制备工艺相比，本发明所提供的有机硅胶黏剂的制备方法既简化了生产条件，同时也节约了生产时间，并且按照本发明的方法所制得的有机硅胶黏剂具有折射率高、透光率好等性能。
权利要求书1页 说明书6页CN 107674639 A 2018.02.09C N 107674639A1.一种有机硅胶黏剂的制备方法，其特征在于，包括如下步骤：制备组份A：以重量份计称取：环氧树脂类化合物10～18份、400～2000cps的端乙烯基甲基苯基聚硅氧烷10～20份和多烯丙基化合物1～5份；将所述环氧树脂类化合物、端乙烯基甲基苯基聚硅氧烷和多烯丙基化合物加入搅拌机的第一料缸中搅拌；将搅拌得到的混合物从第一料缸中常压过滤到第二料缸；对第二料缸中的混合物灌装，得到组份A；制备组份B：以重量份计称取：400～2000cps的端乙烯基甲基苯基聚硅氧烷15～30份、增韧剂3～6份、端基含氢聚硅氧烷15～35份和含铂催化剂0.009～0.1份；将所述端乙烯基甲基苯基聚硅氧烷、增韧剂、端基含氢聚硅氧烷和含铂催化剂加入搅拌机的第一料缸中搅拌；将搅拌得到的混合物从第一料缸中常压过滤到第二料缸；对第二料缸中的混合物灌装，得到组份B；将所述组份A和所述组份B混合后固化，即制得有机硅胶黏剂。
有机硅配方整理
有机硅配方整理1配方1 醋酸型（D-20）107硅橡胶 100 甲基三甲氧基硅烷 3～6气相法二氧化硅 20～25 KH550 2甲基三乙酰氧基硅烷 3～6 二丁基二月桂酸锡 0.5制备及固化按上述配方用量分别配制，涂胶，常温下几小时表面固化，24 h 完全固化。
用途本胶使用温度-60～+200℃，主要用于耐热、耐寒、电绝缘、防潮、防震的各种器件的粘接、密封、填隙及保持层等。
醋酸型对玻璃、陶瓷、铝等具体化有良好的粘接性；醇型对于除聚乙烯、聚四氟乙烯以外的各种材料具有良好的粘接性。
配方2 SDL-1-43有机硅橡胶黏合剂有机硅氧烷 100 促进剂二丁基二月桂酸锡 1～2交联剂正硅酸乙酯 3制备及固化按配方用量配胶，涂胶前底材进行去污及脱油等处理，再涂胶保重扰，常压或加压、25℃下24h固化。
用途本胶在-70～+250℃下使用，耐老化，耐酸碱等介质，耐臭氧，无腐蚀性，电绝组织性及疏水性良好。
主要用于玻璃、陶瓷、水泥、玻璃纤维等硅酸盐类以及棉布制品的粘接；金属材料经表面机械处理后粘接良好。
配方3 有机硅橡胶密封剂A、端部为乙烯基二异丙氧基硅烷基的二甲基硅氧烷 80双（对缩水甘油基苯基）丙烷 20 苯乙烯 70B、上制高分子混合物 80 γ氨基丙基三乙氧基硅烷 2丙烯酸丁酯 60 二甲氧基二丁锡 0.2制备及固化将A三组分在160℃共聚反应6h，制得高分子混合物。
将制得的高分子混合物与另三组分组成B，混合后却得室温固化的有机硅树脂胶黏剂。
用途本胶可用作密封材料、涂料、电器设备包装、陶器釉料、纤维改性剂和汽车黏结剂。
配方4 有机硅橡胶密封剂甲基苯基硅树脂（固含量60%） 100 云母粉 5钛白粉 70 石棉 15氯化锌 10 甲苯 0～200制备及固化在液态硅树脂（浓缩硅醇溶液）中加和配方中第2～5种填料，混匀即成，必要时可加入溶剂甲苯。
使用时室温下涂胶，于80～120℃烘干，溶剂挥发后搭接，加压0.5MPa,270℃下3h固化，可于425℃下3h进一步固化，以提高粘接强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种有机硅胶粘剂配方
有机硅胶粘剂一般可分为以硅树脂为基料的胶粘剂和以硅橡胶为基料的胶粘剂两大类。
有机硅树脂作为胶粘剂使用时，常用硅氧烷(聚二甲基硅氧烷、甲基三乙基硅氧烷等)为基料，使用四烷氧基硅烷和四烷氧基钛酸酯交联固化。
适用于建筑密封胶、耐高温胶粘剂和耐低温胶粘剂。
有机硅橡胶一般为室温固化型，有单组分和双组分两种，其最大的特点是具有耐高温性.本剂是以有机硅树脂为基料，添加其他的改性剂调制而成。
有机硅聚合物是以主链为(一Si—O一Si一)及(一Si一O—N一)结构的聚硅醚树脂或聚有机硅氧烷或有机硅氮烷树脂。
1，特点与用途
(1)本剂粘接强度高，且具有优良的绝缘性、耐高低温性、耐电晕、耐水、防潮及耐化学介质等性能。
(2)本剂使用温度范围广泛，可长期用于一60一500℃之间。
用作人造卫星、导弹和其他高温部位工作的密封胶。
2，原材料
(1)有机硅树脂无色至微黄色透明液体。
由三官能团和二官能团的有机硅单体经水解、缩聚而成的树脂的总称。
系热固性树脂。
能耐高温、耐潮、防水，绝缘性能较好。
本剂的主要原料。
选用工业品。
生产厂：上海树脂厂。
(2)二氧化硅粉见一中(九)高级唇膏。
本剂中用作填充剂。
选用工业品。
(3)氧化铝粉四中(五)厕所用液体清洁剂。
本剂中用作填充剂。
选用工业品。
(4)三氧化二铬又名氧化铬、氧化铬绿、铬绿。
深绿色六方晶系结晶或无定形粉末。
灼热变棕色，冷后复原色。
不溶于水、乙醇，难溶于酸类和碱类，可溶于热的碱金属溴酸盐溶液中。
对光、大气、高温及腐蚀性气体(SO2、H2S等)极稳定。
有很高的遮盖力。
具有磁性。
本剂中用作催化剂。
选用工业品。
生产厂：天津同生化工厂、天津油漆厂、济南标山化工厂、广州铬盐厂、上海玻搪化工厂、上海川沙花木化工厂、重庆抛光膏厂、北京化工厂。
(5)磷酸锌又名磷锌白。
二水物为白色微细结晶粉末。
四水物为五色正交晶体或白色粉末。
无臭，有潮解性、腐蚀性。
105℃以上脱水，250℃以上成无水物。
能溶于无机酸、醋酸、氨水及氢氧化碱液，不溶于水和醇。
本剂中用作防锈剂。
选用工业品。
生产厂：上海京华化工厂、天津东风化工厂、杭州紫阳化工厂、武汉无机盐化工厂、长沙岳麓化工厂、大连民兴化工厂、张家口原料化工厂、广东肇庆化工颜料厂。
(6)石棉粉(300目) 一种可以剥分为柔韧的细长纤维的硅酸盐矿物的统称。
分为蛇纹石石棉和角闪石石棉两类。
石棉具有隔热、保温、耐酸、耐碱、绝缘、防腐等特性。
本剂采用石棉的粉状物，以改进本品的理化性能。
选
用工业品。
生产厂：上海试剂二厂、北京化工厂。
(7)甲苯见六中(七)丁腈橡胶胶粘剂。
本剂中用作溶剂。
选用工业品。
(8)丙酮又名二甲酮、醋酮。
五色、易挥发和易燃液体。
有微香气味。
能与水、甲醇、乙醇、乙醚、氯仿、吡啶等混溶。
能溶解油、脂肪、树脂和橡胶。
本剂中用作溶剂。
选用工业品。
生产厂：北京化工厂、天津酿酒厂、上海试剂一厂。
3．配方(质量份)
有机硅树脂 80
二氧化硅粉 35
氧化铝粉 15
三氧化二铬 30
磷酸锌 10
石棉粉 25
甲苯 25
丙酮 25
4．制备及使用方法
(1)混合溶剂制备。
取25份甲苯和25份丙酮混合，配成l：l的溶液。
(2)有机硅胶粘剂制备。
将有机硅树脂与混合溶剂混合，搅拌均匀后分别加人其余物料。
并搅拌混匀即成成品
使用方法和一般胶粘剂相同。
固化条件：半固化120℃下lb+ 180℃下2h 升温1℃／mln；全固化1℃／mfn升至300~C，保温3h，然后冷却至室温。
