中控检验作业指导书
作业指导书(中控生料)--金圆中控
（中控操作参数控制）
作
业
指
导
书
二○○四年二月
作业指导书
分类编号
ZJC3生二118-2003
页码
1/2
文件名
中控操作参数控制
1、适用范围
本标准是针对正常运行时所做的规定。
2、作业内容
№
名称
单位
控制参数
1
2
3
4
5
6
7
8
9、
10
11
12
13
总喂料量
选粉机转速
磨机磨音
选粉机出口若悬河负压
<75
<80
作业指导书
分类编号
ZJC3生二118-2003
页码
2/2
文件名
中控操作参数控制
№
作业顺序
注意事项
1、适用范围：
本标准是针对正常运行时所做的规定。
2、规定内容：
№
名称
单位
控制参数
15
16
17
18
19
20
21
22
23
循环风机轴承温度
中控轴温度
滑履轴承温度
减速机高速轴温度（其余轴承）
入库斗提功率
电收尘入口气温
磨头温度
磨尾温度
磨头负压
磨尾负压
磨出口温度
所有电机线圈温度
主电机轴承温度
循环风机电机轴承温度
t/h
rpm
db
pa
℃
℃
℃
Pa
Pa
℃
℃
℃
℃
≤185-230
400-550
126.5-128.5
中控室作业指导书
目录一、中控室生料磨作业指导书-------------------------------------------------------------------------11、目的------------------------------------------------------------------------------------------------------12、范围------------------------------------------------------------------------------------------------------13、程序------------------------------------------------------------------------------------------------------14、常见工艺问题的处理方法---------------------------------------------------------------------------35、运行中检查---------------------------------------------------------------------------------------------46、停机------------------------------------------------------------------------------------------------------5二、中控室窑操作业指导书----------------------------------------------------------------------------61、目的------------------------------------------------------------------------------------------------------62、范围------------------------------------------------------------------------------------------------------63、程序------------------------------------------------------------------------------------------------------64、相关记录-----------------------------------------------------------------------------------------------13三、中控室煤磨作业指导书---------------------------------------------------------------------------141、目的-----------------------------------------------------------------------------------------------------142、范围-----------------------------------------------------------------------------------------------------143、程序-----------------------------------------------------------------------------------------------------144、安全注意事项-----------------------------------------------------------------------------------------155、运行中检查--------------------------------------------------------------------------------------------166、停机-----------------------------------------------------------------------------------------------------16四、中控室水泥磨作业指导书------------------------------------------------------------------------141、目的-----------------------------------------------------------------------------------------------------142、范围-----------------------------------------------------------------------------------------------------143、程序-----------------------------------------------------------------------------------------------------144、开停车注意事项-----------------------------------------------------------------------------------------5、运行参数的调整-----------------------------------------------------------------------------------------一、中控室生料磨作业指导书1.目的：本作业指导书规定了千业水泥公司5000T/D干法生产线生料磨系统中控操作规程、安全注意事项等内容，以提高操作人员的素质和操作技能，保证生料磨系统的长期安全运转。
中控操作员岗位作业指导书
中控操作员岗位作业指导书1.1 目的本作业指导书旨在规范员工的作业行为，确保生产正常运行，减少财产损失和保障员工的职业健康。
1.2 范围本指导书适用于水泥部中控操作员岗位，作业范围为从熟料出库至水泥发货。
1.3 内容及要求1.3.1.内容1.3.1.1本岗位负责水泥粉磨中控操作工作。
1.3.1.2负责并保证水泥磨各生产任务、经济指标的完成，努力提高各工序质量，确保设备正常运转。
1.3.1.3监督、指挥水泥磨系统巡检工,处理好水泥磨系统设备至正常运行。
1.3.1.4负责水泥磨系统操作记录的填写工作，要求数据准确、填写及时、字迹工整、不乱涂乱改，保证记录完整、不损坏。
1.3.1.5 负责与公司其他部门相关岗位的沟通、协调.1.3.2.要求1.3.2.1 上岗人员必须熟悉和掌握水泥磨系统生产工艺，能妥善处理各类紧急故障，并提出预防措施。
1.3.2.2 监督各岗位按时巡检，并填写《水泥磨中控操作记录》，《水泥磨质量记录》等。
1.3.2.3 按化验室下达的质量标准控制出磨水泥质量、水泥配料操作、水泥入库操作、水泥出库操作。
1.3.2.4 参加公司或车间组织的相关技术培训，根据本岗位设备运转情况提出检修和改进意见或建议，参加检修工作。
1.3.2.5完成班组及车间交给的其他任务。
1.4 操作流程1.4.1 工艺流程1.4.1.1熟料输送：1期熟料输送：出库熟料经库底卸料装置（单层棒条闸，电液动扇形闸门），由库底1-3#带皮带机（37m）输送经4#皮带机（151m）至1期熟料配料库，经4#皮带机（151m）、7#皮带机（28m）至2期熟料配料库。
2期熟料输送：出库熟料经库底卸料装置（单层棒条闸，电液动扇形闸门），由库底1-3#带皮带机（62m）输送至4#皮带机（42m）、5#皮带机（93m）皮带机、6#皮带机（80m）至2期熟料配料库；2期1-3#带皮带机→4#皮带机→5#皮带机→8#皮带机（93m）→熟料散装库；2期1-3#带皮带机→4#皮带机→5#皮带机→6#皮带机→7#皮带机（28m）→1期熟料配料库。
麦尔兹窑(MAERZ)中控岗位作业指导书
麦尔兹双膛竖窑中控岗位作业指导书中控岗位作业指导书（试用版）1 主题内容和适用范围1.1 本作业指导书含中控岗位技术操作、安全操作、设备使用及维护和环境保护等方面的内容。
1.2 本作业指导书适用于天博辰业中控岗位。
2 岗位职责2.1 严格执行公司、厂、车间的各项规章制度，按要求完成车间班组下达的任务。
2.2 负责本岗位范围内设备的安全正确使用、检查、维护，检修时积极配合协助检修人员，做好检修后的试车、验收工作。
2.3 负责本岗位安全装置、附属设施检查、维护，发现问题及时处理或报告。
2.4负责突发重大事件的紧急处理，一般性事故处理及提出检修项目及更换易损件。
2.5负责设备和岗位的文明卫生，认真做好交接班工作。
2.6 熟悉并掌握本岗位安全危害及环境因素及其控制措施。
2.7 发生事故立即报告有关部门。
3 作业程序与要求上班前准备穿戴劳动保护用品1）班前休息充分，确保精神状态良好，严禁饮酒。
2）提前15分钟进入工作岗位。
3）按规定穿戴好劳动保护用品，做到穿戴齐全，方法正确。
4）换下的服装及所携带的物品按规定摆放，保持环境整洁。
接班前准备1、参加班前会a.按规定时间参加班前会，听取上一班情况通报，了解本班次的作业任务和要求。
b.如有身体不适，必须提出,制订相应安全措施及注意事项。
2、生产工具准备准备好工作中所需的各类工具，保证各类装置完好，安全性能达标。
接班1、检查设备运行及环境卫生状况a.按照设备点检的路线和要求检查设备运行状况，并在点检记录本中作好相应记录。
b.发生环境卫生不符合规定和有关要求的，向交班人员提出，并督促交班人员整改。
2、清点公用工具并检查完好情况对上班移交的工具进行清点，检查确认其完好，并在交接班记录本中作好记录。
3、接班a.发现问题向交班者提出，交班者要给予处理、答复，交接双方签字认可后接班。
接班者未来或接班者没同意，交班者不得擅自离岗。
b.交接班时，双方发生争议的问题，应立即妥善协商解班中作业1、设备启动/停止操作石灰窑开窑的顺序（1）开窑时换向闸板位置正确（关闭燃烧膛换向闸板）；（2）开主除尘器；（3）保证氮气，压缩空气压力在5Kg以上；（4）开液压泵2台；（停窑时开一台，开窑时增加一台）（5）开煤粉输送风机一台；（6）如停窑时悬挂缸冷却风AC109打开时，开AC107,AC108停AC109;（7）将停窑前开启的助燃风机和冷却风机打到“预选”模式，开启喷枪冷却风机；（8）开窑（窑操作打为“开”）。
控制系统检维修作业指导书(DCS部分)
控制系统检维修作业指导书(D C S部分)本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March中控 SUPCON ECS-700系统检维修作业指导书1 总则1.1编写目的1.1.1为规范浙江中控技术股份有限公司北海炼化维保团队对于ECS-700集散控制系统的日常维护和大修检修作业行为。
1.1.2 为有利于检修方提高检维修工作效率，确保检维修工作质量，避免检维修作业中的错误与失误，强化维修人员的故障处理能力，提供完善、标准、规范的检修作业程序。
1.1.3 为有利于检修资料归档。
1.2 适用人员本作业指导书为所有浙江中控技术股份有限公司北海炼化维保团队作业人员所共同遵守的质量保证程序。
1.3 适用范围适用于中国石化北海炼化有限责任公司对ECS-700集散控制系统的日常维护、故障处理、检修等作业，其他DCS控制系统可参考使用。
1.4 编写依据本规程依据浙江中控技术股份有限公司ECS-700系统技术资料编写。
1.5 确保目标1.5.1 确保ECS-700集散控制系统在日常维护及大修的检修全过程无不安全因素发生。
1.5.2 确保ECS-700集散控制系统检修项目的验收率、合格率为100％。
2 概述2.1 ECS-700系统简介2.1.1 系统概述ECS-700 系统是浙江中控技术股份有限公司WebField 系列控制系统之一，是致力于帮助用户实现企业自动化的大型高端控制系统。
系统支持16 个控制域和16 个操作域，每个控制域支持60 个控制站，每个操作域支持60 个操作站，单域支持位号数量为65000 点。
ECS-700 系统按照可靠性原则进行设计，充分保证系统安全可靠；系统所有部件都支持冗余，在任何单一部件故障情况下系统仍能正常工作。
ECS-700 系统具备故障安全功能，输出模块在网络故障情况下，进入预设的安全状态，保证人员、工艺系统或设备的安全。

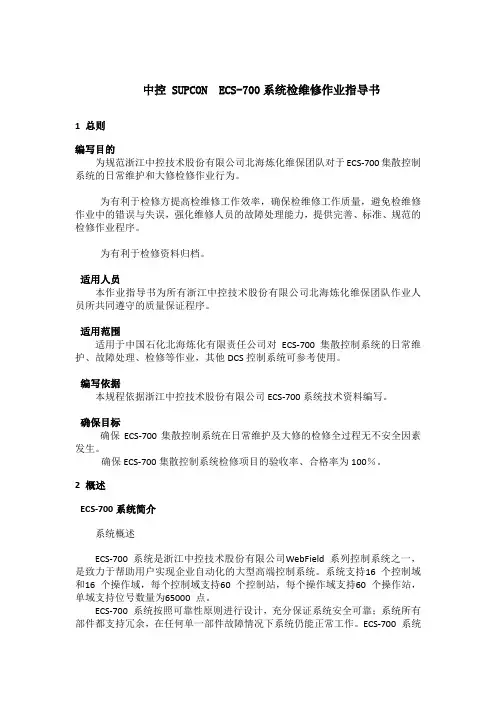

控制系统检维修作业指导书
中控 SUPCON ECS-700系统检维修作业指导书1 总则编写目的为规范浙江中控技术股份有限公司北海炼化维保团队对于ECS-700集散控制系统的日常维护和大修检修作业行为。
为有利于检修方提高检维修工作效率，确保检维修工作质量，避免检维修作业中的错误与失误，强化维修人员的故障处理能力，提供完善、标准、规范的检修作业程序。
为有利于检修资料归档。
适用人员本作业指导书为所有浙江中控技术股份有限公司北海炼化维保团队作业人员所共同遵守的质量保证程序。
适用范围适用于中国石化北海炼化有限责任公司对ECS-700集散控制系统的日常维护、故障处理、检修等作业，其他DCS控制系统可参考使用。
编写依据本规程依据浙江中控技术股份有限公司ECS-700系统技术资料编写。
确保目标确保ECS-700集散控制系统在日常维护及大修的检修全过程无不安全因素发生。
确保ECS-700集散控制系统检修项目的验收率、合格率为100％。
2 概述ECS-700系统简介系统概述ECS-700 系统是浙江中控技术股份有限公司WebField 系列控制系统之一，是致力于帮助用户实现企业自动化的大型高端控制系统。
系统支持16 个控制域和16 个操作域，每个控制域支持60 个控制站，每个操作域支持60 个操作站，单域支持位号数量为65000 点。
ECS-700 系统按照可靠性原则进行设计，充分保证系统安全可靠；系统所有部件都支持冗余，在任何单一部件故障情况下系统仍能正常工作。
ECS-700 系统具备故障安全功能，输出模块在网络故障情况下，进入预设的安全状态，保证人员、工艺系统或设备的安全。
ECS-700 系统作为大规模联合控制系统，具备完善的工程管理功能，包括多工程师协同工作、组态完整性管理、在线单点组态下载、组态和操作权限管理等，并提供相关操作记录的历史追溯。
ECS-700 系统融合了最新的现场总线技术和网络技术，支持PROFIBUS、MODBUS、FF、HART等国际标准现场总线的接入和多种异构系统的综合集成。
WY-BS-ZX-003《中控岗作业指导书(商办类)》(2016A0)
1.目的
规范中控岗工作内容及工作标准，通过对小区安全信息的集中管理，实现对受控点的适时监控。
2.适用范围
xx物业各商办类物业项目。
3.管理内容
3.2.1.权限的管理
a.管理员权限由工程维保中心专人及工程负责人管理。
b.管理员权限的密码应定期修改。
c.操作权限由中控室操作员工及秩序维护专业负责人使用。
3.2.2.管理员密码和操作密码应在项目客户服务部文员处备案。
4.1.《中控室报警（故障）记录表》(WY/B-BS-ZX-006) 4.2.《中控室人员进出登记表》(WY/B-BS-ZX-007)
4.3.《中控室物品借用登记表》(WY/B-BS-ZX-008)
4.4.《消防控制中心值班记录表》(WY/B-BS-ZX-009) 4.
5.《画面监控情况记录表》(WY/B-BS-ZX-010)
4.6.《值班记录表》(WY/B-TY-ZX-009)
4.7.《报事接待记录表》（WY/B-TY-ZH-030）。
汽轮机中控岗位作业指导书
北川中联水泥有限公司余热发电汽轮机中控岗位作业指导书1目的1.1、加强运行人员运行操作管理，使其操作达到标准化、规范化、程序化的要求。
1.2、熟悉汽轮机机组的作用和用途；掌握它的原理、结构与检修、维护。
1.3、遵照作业指导书将有助于避免对机组的危害，减小修理费用和维修次数，提高了该机组的可靠性和使用寿命。
2适用范围本指导书规定了汽轮机中控岗位操作员的职责，工作内容与要求，生产和安全操作规程，安全注意事项及检查考核办法。
适用于北川中联水泥有限公司余热发电9MW汽机设备的运行、操作和管理。
3引用标准水利电力部《汽轮机运行规程》水利电力部《发电厂厂用电动机运行规程》水利电力部《电业安全工作规程》（热力和机械部分）《电力建设施工及验收技术规范汽轮机组篇》DL5011—92《N9-1.25 使用说明书》4职责要求4.1总则1、运行人员必须经过技术培训，经考试合格后，方能进岗独立值班。
2、值班人员应熟知：a、运行规程、电业安全作业规程、事故处理规程、岗位责任制、厂内有关制度。
b、汽轮机及辅助设备的构造与性能、工作原理及管道系统。
c、仪表信号装置的用途、工作性能及使用方法。
d、热动力设备的经济调配方法及厂用电系统。
e、相关专业主要设备容量、蒸汽及给水系统。
f、触电、烫伤、中暑等的急救方法及各消防器材如灭火器、水龙带的使用与维护方法。
g、“两票三制”的具体内容及要求，并认真执行。
两票指：操作票、工作票；三制指：交接班制、巡回检查制、设备定期试验轮换制。
h、对于值班人员不执行命令或违反规程、规章制度而发生的人身伤害、设备损坏事故，将示情节轻重负行政责任或法律责任。
4.2重要操作的规定下列操作必须由车间主任专门指定的人员进行监护1 、小修后汽轮机的启动。
2、危急遮断器的定期超速试验。
3 、调速系统的调整和试验。
4 、主汽门、调速汽门的严密性试验。
5 、设备经过重大改进后的启动和有关新技术的首次试运。
5 N9－1.25型汽轮机运行规程5.1汽轮发电机组规范及技术特性1 汽轮机技术规范：型式：N9－1.25型单缸直联冷凝式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中控检验作业指导书
仪器分析一览表:
气相色谱仪操作步骤（做组分）
1、打开氮气钢瓶，减压阀输出压力调到0.4MPA，平时不需调整，只开关总阀。
2、打开氢气发生器，待发生器的压力达到0.4MPA以后，打开空气发生器。
3、待空气发生器的压力达到0.4MPA以后，观察色谱仪上空气Ⅱ的压力
表指示应为0.12mp a（平时不需要调整），打开仪器总开关，仪器开始升温，待所有绿色指示灯闪烁后，按一下色谱仪上的桥流红色按钮，桥流指示灯亮。
4、打开色谱在线工作站，选择通道1，观察基线，基线平稳后开始进行分析。
分析时，用上面的六通阀时，按参数键，TCD的极性设为1，检出CO2、C2H4、C2H6等，用下面的六通阀时，按参数键，TCD的极性设为0，检出O2、N2、CH4、CO等。
5、所有工作完成后，先关闭色谱仪总打开，再依次关掉氮、空、氢发生器。
二、求校正因子的操作步骤。
1、打开在线工作站，选择通道1点OK。
2、点击“实验信息”根据需要输入相关信息{也可以不输}
3、点击“方法”再点击屏幕左下方的“采样控制”，输入采样结束时间，选择文件保存方式，并点击“采用”
4、点击屏幕左下方的“积分”选择积分参量为面积，积分方法为“外标法”并点击“采用”。
5、点击“数据采集”“查看基线”待基线稳定后，开始做标准气样，每做完一个标准气样，你要记住它所保存的文件名。
6、标准气体做完后，打开离线工作站。
7、点击“积分方法”选择积分参量为“面积”，积分方法为“外标法”并点击“采用”。
8、在离线工作站中，点击左上角的“打开”，选择一个你在在线工作站中所做的标样，并打开它。
9、点击“组分表”点击屏幕右边的“全选”在组分表中输入各组分
的名字，点击“采用”。
10、点击“校正”，点击“标准含量”输入各组分的含量，选择重复次数，点击OK
11、点击加入标样，找到你在在线工作站所做的标样的文件名，并打开，再点击“加入标样”，直到把你所做的标样都加入一次，点击“校正完毕”点击“校正曲线”中个组分的名字，选择“强制过零”，就会出现校正曲线了。
12、点击屏幕上方的输出，把你所做的校正因子以一个方法文件的名称存在标样下
三、在线工作站中求样品含量的操作步骤
1、打开在线工作站，选择通道2，点击打开，找到你在离线工作站中所保存的相应的校正因子方法文件并打开它。
2、点击查看基线，待基线稳定后就可以进行样品分析。
3、样品出完后，点击预览，就可以看到结果了
四、在离线工作站中，查看所保存的样品的数据结果
1、打开离线工作站
2、点击屏幕左上方的打开，找到你想查看数据的样品的文件名并双击它。
3、点击屏幕上方的“加载”，选择你所保存的相应的校正因子的方法文件名并打开它。
4、点击预览就可以看到结果了。
