网格土方量计算方法
方格网计算土方量原理
方格网计算土方量原理方格网法是一种用于测量土地表面不规则形状的土方量的方法。
它是一种简单而有效的方法，可以帮助工程师和土木工程师快速准确地计算土地表面的土方量。
接下来，我们将介绍方格网法的原理和计算步骤。
方格网法的原理是将土地表面划分为一个个小方格，并通过对每个小方格的测量来计算土方量。
首先，需要在土地表面建立一个方格网，网格的大小可以根据实际情况来确定，一般情况下，网格大小为1米×1米或2米×2米。
然后，对每个小方格的高程进行测量，可以使用全站仪或其他测量仪器来进行高程测量。
通过对每个小方格的高程测量，可以得到土地表面的高程数据。
在进行高程测量之后，需要对每个小方格的面积进行测量。
可以通过测量每个小方格的边长来计算出每个小方格的面积。
在测量完所有小方格的高程和面积之后，就可以利用这些数据来计算土方量了。
土方量的计算公式为，土方量 = Σ(高程差×面积)。
其中，Σ表示对所有小方格进行求和，高程差表示每个小方格的最大高程和最小高程之差，面积表示每个小方格的面积。
通过对所有小方格的高程差和面积进行求和，就可以得到土地表面的土方量。
在实际应用中，方格网法可以帮助工程师和土木工程师快速准确地计算土地表面的土方量，特别是对于不规则形状的土地表面，方格网法可以更加方便地进行土方量的计算。
通过合理设置方格网的大小和密度，可以得到更加精确的土方量计算结果。
总之，方格网法是一种简单而有效的土方量计算方法，通过对土地表面进行方格划分和测量，可以快速准确地得到土方量的计算结果。
在工程实践中，方格网法可以帮助工程师和土木工程师更加方便地进行土方量的计算，为工程设计和施工提供重要的参考依据。
简述正方形网格法计算场地平整土方量的计算步骤
简述正方形网格法计算场地平整土方量的计算步骤
正方形网格法是一种利用坐标系的方法来计算场地平整土方量的一种特
定法则。
一般情况下，它包括划分网格、计算实际面积和土方量等步骤。
下
面介绍正方形网格法的计算步骤：
第一步，首先选取一个坐标系，在飞线大地测量中选用经纬度表示即可，即可在网格系上计算。
第二步，根据实际情况，划分正方形网格，每个网格的边长一般为20或50米，当地建筑物的位置也可以把网格划在有建筑物的位置上；
第三步，根据天气、视觉断面和流向分布情况，从事地形测量，并计算
出每个网格的实际面积。
第四步，然后计算每个网格中植被量和土方量，不同网格植被量和土方
量也不一样，它们大小由视觉断面决定。
第五步，最后计算每个网格的土方量并累加计算得出场地所需起伏土方
量总值。
正方形网格法可以有效解决测量场地起伏土方量的问题，并且也可以帮
助我们比较准确地统计出每个网格的土方量。
因为其精确的可比性，已经成
为建筑行业中测量起伏土方量的一种重要方法。
总之，正方形网格法在计算
场地平整土方量中的应用令人印象深刻，将会更深入地使建筑行业从测量上
得到更多帮助。
南方CASS7.0方格网法计算土方量操作步骤
南方CASS7.0方格网法计算土方量操作步骤计算土方量是土石方工程中关键的环节之一，而南方CASS7.0方格网法则是常用的计算土方量的方法之一。
下面将介绍该方法的具体操作步骤。
1. 勘测原始数据的收集首先需要对勘测区域进行现场勘测，并将得到的数据进行收集。
收集的原始数据包括高程、坐标、水准、控制点坐标、采样点等。
这些数据是计算土方量所必需的。
2. 建立工程计算模型在南方CASS7.0方格网法中，需要将勘测区域划分为一定的网格，然后对每个网格进行分类计算，最后汇总得到总体积。
因此，需要建立工程计算模型，在计算前进行网格大小、分割数量的设置。
3. 建立局部坐标系建立局部坐标系相当于确定了一个基准面，即地面高程为0。
因此需要在现场设置基准高程并建立坐标系，或通过对现场地面进行测量计算确定局部坐标系。
4. 建立三维空间模型在南方CASS7.0方格网法中，需要建立三维空间模型，确定勘测区域内的三维特征。
可以根据现场实际情况进行三维模型建立，然后将其导入计算软件中。
5. 建立网格模型在三维空间模型基础上，根据前面设置的网格大小和分割数量，将勘测区域进行网格化分割。
一般情况下，网格大小设置在4m~10m之间。
6. 土方量计算南方CASS7.0方格网法采用了体积平差原理进行土方量计算，具体过程如下：1.分别对每个网格内的采样点进行高程测量，并计算出采样点的体积；2.对所有采样点体积进行加和，得到单个网格的总体积；3.统计所有网格的总体积，并根据需要进行单位换算，得到土方量。
7. 检查计算结果完成土方量计算后，需要对计算结果进行校验检查，确保计算结果符合设计要求，并进行必要的修正和调整。
南方CASS7.0方格网法是一种相对简单有效的土方量计算方法。
通过对现场勘测的数据进行处理，建立三维空间模型以及网格模型，然后采用体积平差原理进行土方量计算，可以得到较为准确的土方量计算结果。
在实际工程中可以根据具体情况采用不同的计算方法，选择合适的计算工具，并注意勘测数据的准确性和完整性，以确保计算结果的可靠性和精度。
网格法土方量计算公式
网格法平整场地土方量计算公式：1、方格四个角点全部为填土式挖方，其土方量：2a)h?h?(h?h?Vh,h,h,h为角点填方高度，为绝对值。
）（注：4321432142、方格的相邻两角点为挖方，另两角点为填方。
其挖方部分工程量：21)??(V4h?hh?h3214222hha其222hha填方部分工程量：34)(?V?4h?hh?h3421h,hhh,为需填方角点填方高度。
皆为绝对值。
（注：为需挖方角点挖方高度，）43213、方格的三个角点为挖方，另一个角点为填方。
其填方部分工程量：4?V46(h?h)(h?h)43142a其挖方32ha部分工程量：V?h)??2hh?2hV?(4143,1,2326hhh,h,为需填方角点填方高度。
皆为绝对值。
）（注：为需挖方角点挖方高度，43124、方格的一个角点为挖方，相对的角点为填方。
另两个角点为零点时2a（零线为方格的对角线），其挖填方工程量为：hV?b4/ 142 /常用方格网计算公式2.计算公式项目图示一点填方或挖方(三角形)当时，二点填方或挖方(梯)形三点填方或挖方(五角形)四点填方正(或挖方方形)4/ 3注：1）a——方格网的边长,m；b、c——零点到一角的边长,m；h,h,h,h方格网四角点的施工高程,m，用绝对值代入；Σh——填方或挖方施工高程的——1423）本表公式是按各计算图形底面积乘以平均施工高程而得出的。
2。
挖方或填方体积，用绝对值代入； ,m总和——,m4/ 4。
土方量计算网格计算法
第五章1土方的网格法计算。
（试述方格网法计算土地平整挖填土方量的基本原理及方法。
）（1）计算原理：方格网法的基本原理是将项目区地块，根据地形复杂程度、地形图比例尺以及精度要求划分成边长为10m～100m的方格，在水平面上形成方格网，分别测出各方格网四个顶点的高程，根据地面高程和设计高程计算各个格网挖填深度及土方量，最后汇总格网挖填土方量。
其中，地形图比例尺、施工高度、地形坡度、方格网边长及场地平整总面积都与土方量计算相对误差有直接的联系。
当方格网边长越短，场地平整总面积及施工高度越大，地形坡度越缓，地形图比例尺越大时，土方计算精度越高，反之越低。
（2）根据各方格划分为四边形和三角形的不同，方格网法又分为四方棱柱体法和三角棱柱体法。
①四方棱柱体法计算步骤：a）根据已有的地形图，划分方格网，其方位尽量与测量纵横坐标网重合。
方格的大小，根据自然地面或设计地面的复杂程度而定。
由于地形图的比例一般也取决于地形的复杂程度，建议地形图比例为1：500时用20m×20m方格网；比例为1：1000时可采用40m×40m方格网；面积较大而地形简单、坡度平缓时，可采用100m×100m方格网；地形特别复杂的个别地段，也可采取局部加密方格网的措施，如可采用10m×10m方格网。
b）测量各方格角点的自然地面高程H1（m），或者根据地形图上的等高线插值求出方格角点的自然地面高程H1（m）。
c）按项目区田块规划设计标明各方格角点的设计地面标高H2（m）。
d）计算自然地面高程与设计地面标高的差值，即得出各方格角点的施工高度Hs=（H1-H2）（m），也就是该角点的挖(或填)方向高度(“＋”为填方，“－”为挖方)。
e）确定零点及零线。
f）计算方格角点的挖、填土方量情况，按方格网计算公式表中所列的公式计算。
求出各方格的挖（填）方土方量，把挖（填）方土方量分别加起来，汇总。
②三角棱柱法：三角棱柱体法是将场地平面划成方格网后，再沿地形等高线方向连接各方格的对角线，将方格划分成两个等腰直角三角形，形成三角形网格。

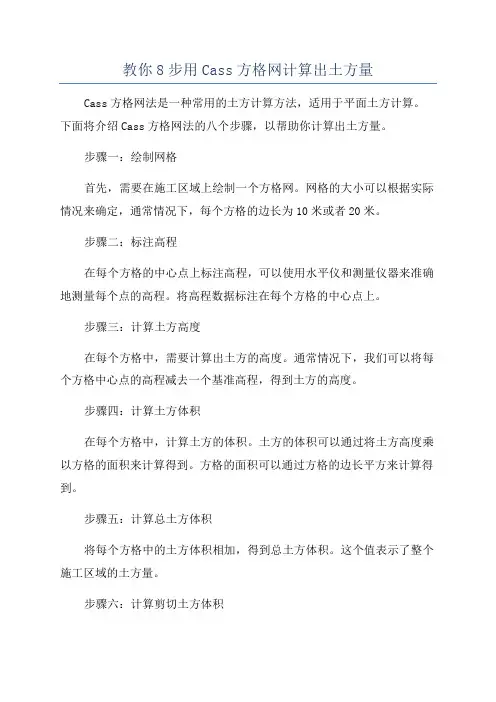

教你8步用Cass方格网计算出土方量
教你8步用Cass方格网计算出土方量Cass方格网法是一种常用的土方计算方法，适用于平面土方计算。
下面将介绍Cass方格网法的八个步骤，以帮助你计算出土方量。
步骤一：绘制网格首先，需要在施工区域上绘制一个方格网。
网格的大小可以根据实际情况来确定，通常情况下，每个方格的边长为10米或者20米。
步骤二：标注高程在每个方格的中心点上标注高程，可以使用水平仪和测量仪器来准确地测量每个点的高程。
将高程数据标注在每个方格的中心点上。
步骤三：计算土方高度在每个方格中，需要计算出土方的高度。
通常情况下，我们可以将每个方格中心点的高程减去一个基准高程，得到土方的高度。
步骤四：计算土方体积在每个方格中，计算土方的体积。
土方的体积可以通过将土方高度乘以方格的面积来计算得到。
方格的面积可以通过方格的边长平方来计算得到。
步骤五：计算总土方体积将每个方格中的土方体积相加，得到总土方体积。
这个值表示了整个施工区域的土方量。
步骤六：计算剪切土方体积如果在施工区域中存在剪切土方，需要将其体积从总土方体积中减去。
剪切土方的体积可以通过将剪切土方高度乘以剪切土方的面积来计算得到。
步骤七：计算填方体积如果在施工区域中存在填方，需要将其体积加到总土方体积中。
填方的体积可以通过将填方高度乘以填方的面积来计算得到。
步骤八：计算净土方体积将剪切土方体积减去填方体积，得到净土方体积。
这个值表示了实际需要挖掘或填充的土方量。
以上就是使用Cass方格网法计算土方量的八个步骤。
这种方法适用于平面土方计算，可以帮助工程师或施工人员准确地计算出土方量，从而为工程项目提供参考。
怎么用CASS的方格网法计算两期土方量
怎么用CASS的方格网法计算两期土方量方格网法是一种常用的土方计算方法，通过在工程现场布设一定间距的方格，并测量方格内的地面高程差异，从而计算土方量。
下面将详细介绍如何使用CASS的方格网法计算两期土方量。
1.确定方格网的大小和间距：在计算两期土方量时，需要确定方格网的大小和间距。
一般情况下，方格网的大小应根据工程的尺寸和地形情况进行适当选择，而间距一般选择为10米或20米。
2.布设方格网：根据确定的方格尺寸和间距，在工程的现场使用测量工具（如三角尺、量具等）将方格网按照确定的间距布设在需要计算土方量的区域内。
确保方格网的位置准确无误，网格之间的间距均匀一致。
3.测量地面高程差异：使用CASS软件中的高程测量功能，对每个方格内的地面高程进行测量。
在每个方格内选择几个点进行高程测量，计算这些点的平均值，以减小误差。
4.计算土方量：在CASS软件中，打开土方量计算功能。
根据方格网的布设情况和测量的地面高程，CASS会自动计算出每个方格的土方量。
可以将两期测量的高程数据进行对比，计算出两期之间的土方变化量。
5.汇总土方量：将每个方格的土方量汇总，得到整个区域的土方量。
在CASS软件中，可以通过绘制多边形来定义具体的计算区域，并自动生成土方量报表。
使用CASS的方格网法计算土方量的优点是简便快捷，通过数次测量和计算即可得到较准确的结果。
然而，在使用方格网法计算土方量时，需要注意以下事项：1.方格尺寸和间距的选择应根据工程实际情况合理确定，避免过小或过大导致计算结果不准确。
2.在测量地面高程时，要确保测量仪器的准确性和测量点的代表性，以减小误差。
3.方格网的布设应尽量覆盖整个需要计算土方量的区域，避免漏测或重复测量。
4.在计算土方量时，应注意两期之间的土方变化，以排除其他因素对计算结果的影响。
5.遇到特殊地形、复杂地貌或存在大量障碍物的区域，方格网法可能不太适用，可以考虑使用其他计算方法或结合其他测量技术。
方格网计算土方范文
方格网计算土方范文
1.划分方格网：根据实际需要，将土地按照一定间隔划分为一系列的方格。
方格的尺寸可以根据具体情况确定，一般为10米×10米或20米×20米。
2.观察土方的高差：在每个方格的角落或中心位置，使用测高仪或测量工具测量土方的高差。
高差表示地表相对于参考平面的垂直距离，即土体的升高或下沉程度。
3.计算方格体积：根据测得的高差和方格尺寸，计算每个方格内土方的体积。
可以使用以下公式进行计算：
土方体积=方格面积×（最高高差+最低高差）/2
其中，方格面积为方格的长×宽，最高高差和最低高差分别为方格内土方的最高高差和最低高差。
4.累加方格体积：将所有方格内土方的体积累加得到总体积。
通过累加方格体积，可以得到土方的开挖量和填方量。
然而，方格网计算土方也存在着一些限制和不足。
首先，方格网计算土方需要划分大量的方格，因此在土地面积较大时，计算量较大，耗时较长。
其次，在土方地表不规则或存在大范围的高差时，方格网计算土方可能会导致较大的误差。
因此，在进行方格网计算土方时，需要根据土地的实际情况进行合理的划分和计算，以提高计算结果的准确性。
总之，方格网计算土方是一种简单有效的土方计算方法，可以准确地计算土方的开挖量和填方量。
通过方格网计算土方，可以为土方工程、道路工程等提供可靠的工程量数据，为工程设计和施工提供重要参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土方计算案例（网格法案例）
一、用户提供的资料：
1、客户提供的地形图：
图1 客户发图
图2 地形图局部
地形图说明：
为自然等高线。
为自然离散点。
2、土方计算的区域：
图面上绘制需要进行土方计算的区域线，图1中的红色线条闭合区域为需要计算的区域。
3、设计标高的提供：（可选）
①提供设计等高线和离散点，用软件计算获得。
②不提供设计标高，通过软件的土方优化功能，计算后获得设计标高。
③可提供控制点和坡度，用软件计算获得。
4、其他计算条件或要求
边界处放坡。
二、土方计算结果
1、含计算结果及标注的DWG图
①每个网格角点标注自然标高、设计标高和标高差，标注每个网格的土方计算结果。
图3 土方网络的计算结果
②图面上生成土方零线（黄色线）
图4 土方零线
③土方计算结果：每个方格网的单项填挖方结果、合计的填挖方结果、放坡的填挖方结果及总计的填挖方结果。
图5 土方计算结果
④放坡绘制：可以绘制单级以及多级放坡。
图6 放坡绘制
2、EXCEL格式计算书
