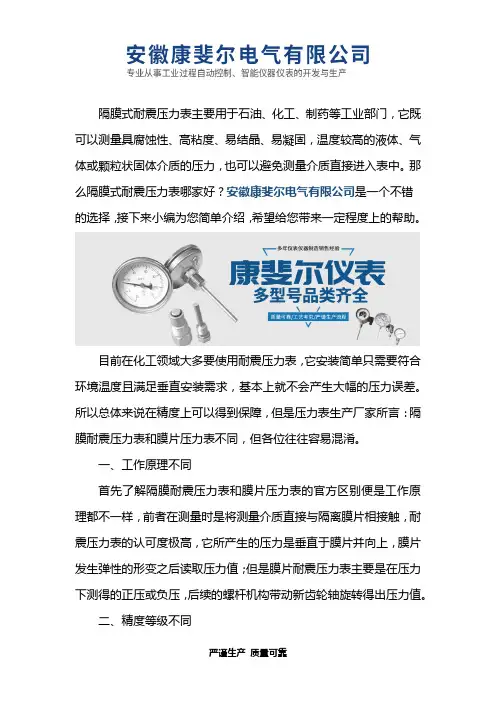

隔膜式耐震压力表主要用于石油、化工、制药等工业部门，它既可以测量具腐蚀性、高粘度、易结晶、易凝固，温度较高的液体、气体或颗粒状固体介质的压力，也可以避免测量介质直接进入表中。
那么隔膜式耐震压力表哪家好？安徽康斐尔电气有限公司是一个不错的选择，接下来小编为您简单介绍，希望给您带来一定程度上的帮助。
目前在化工领域大多要使用耐震压力表，它安装简单只需要符合环境温度且满足垂直安装需求，基本上就不会产生大幅的压力误差。
所以总体来说在精度上可以得到保障，但是压力表生产厂家所言：隔膜耐震压力表和膜片压力表不同，但各位往往容易混淆。
一、工作原理不同首先了解隔膜耐震压力表和膜片压力表的官方区别便是工作原理都不一样，前者在测量时是将测量介质直接与隔离膜片相接触，耐震压力表的认可度极高，它所产生的压力是垂直于膜片并向上，膜片发生弹性的形变之后读取压力值；但是膜片耐震压力表主要是在压力下测得的正压或负压，后续的螺杆机构带动新齿轮轴旋转得出压力值。
二、精度等级不同通过耐磨压力表生产厂家的分析后发现，好用的耐震压力表——隔膜耐震压力表的精度等级并无膜片压力表等级高，不同的精度等级也促使了它们的测量范围不同，相对来说膜片压力表测量的压力范围相对较广泛一些，但是不同系列的压力表也并非全部如此。
三、弹性元件不同将两种耐震压力表拆开后发现隔膜压力表的的弹性配件为弹簧管，而它其中的膜片是起到隔离作用。
膜片型耐震压力表弹性元件为波纹膜片，从其工作原理可知被测压力与膜片直接接触，因此膜片是它的核心工作机构，膜片正常才可以正常的指示压力值。
但是以上两种耐磨压力表并无明显的优劣之分，它们在后期安装时必须保证环境温度的适当，而且一定要看仪表的正常使用范围，切勿超限使用。
在耐震压力表后期使用过程当中如果当指针松动后要进行正常的维修，否则会使故障扩大而影响耐磨压力表的工作精度。
安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。
隔膜压力表
YTP系列隔膜压力表简介YTP系列隔膜压力表是由一个不同类型的通用压力表与一个具有特定要求的由连接体和隔膜隔离体组成的隔离器配接而成的。
通过这种配接，使一般通用型的波登管压力表，增加了测量腐蚀性强、温度高、粘度大或含有固态浮游物，易凝固介质压力的性能。
隔膜压力表在石油化工作，制碱，化纤，染化制药，钢铁，食品等行业生产过程中，测量流体介质压力时被广泛使用。
我厂现生产的YTP系列隔膜压力表是在引进德国制造线及生产技术基础上，不断发展制造的更新换代产品，其制做工艺更加精良、技术性能更加可靠、使用功能更加广泛□结构原理隔膜压力表的工作原理如图所示。
隔离膜片在被测介质压力P的作用下产生变形，压缩内部充填的工作液形成一个相当于P的压力P'。
经工作液的传导，使压力仪表中的弹性元件自由端产生相应的变形，并按与之相配接的类别压力仪表工作原理显示出被测的压力值。
当隔膜压力表在安装时受压部份与通用型压力表处于不同位置时，（尤其对于采用软管连接的隔膜表）应考虑到由于液位差对压力的影响。
（密封工作液比重大体等于1的，落差1m，压力差约为0.01Mpa/cm2。
）□隔膜压力表构成示意图通用型压力表YTF不锈钢压力表YXC电接点压力表YTN耐震压力表YTQ聚丙稀外壳安全型压力表KM183压力变送器直接连接（不标代码）GMU-1过压保护器R1散热器R3高温管Y1软管C角型转角隔膜隔离体一般罗拴式(不标代码)F1I型法兰F2A敞开法兰F4A角度可调式F4B角度可调式F6卡子式(卫生型)MS500最高500psi MS300最高2500psiMS200最高5000psiF9B拌热型F9A普通型F7螺母式(卫生型)隔膜式压力表的温度影响隔膜压力表其温度的影响量与密封液膨胀系数隔膜刚度及受压部位的温度有关。
隔膜压力表在使用环境温度偏离20±5℃时，受温度影响的示值最大变化率刚性不大于01.% ℃，柔性（远接式）不大于0.1±0.25.% ℃（L-传压导管长度m）隔膜压力表在制作时应注意根据不同的使用环境，选择相适应的密封工作液。
压力表型号含义
For personal use only in study and research; not for commercial useYTP代表隔膜压力表，YMF代表法兰式，YML代表螺纹式压力表，型号为Y-100,0-1.6MPa,1.5级,径向G1/2A。
普通压力表，直径100mm,压力值0-1.6MPa,（16公斤力/平方厘米）,接头方向---径向,接头螺纹---1/2"（管螺纹）通用的意义有这些，但具体到不同的厂家还有不同的含意在仪表型号表示中：Ｙ表示压力，Ｚ表示真空或阻尼，Ｂ表示防爆或标准，Ｊ表示精密或矩形，Ａ表示氨表，Ｘ表示信号或电接点，ＸＣ表示磁助电接点，Ｐ表示膜片，Ｅ表示膜盒，Ｆ表示防腐，Ｎ表示耐震，Ｔ表示弹簧管，Ｂ表示不锈钢等等．我们常用的有：ＹＴＦ表示不锈刚压力表，ＹＡ表示氨用压力表，ＹＸＣ表示电接点压力表，ＹＺ表示真空压力表，ＹＹ表示乙炔压力表，ＹＯ表示耐热压力表，ＹＨ表示氢气压力表等等YQ、YQF系列两级压力调节器主要适用于输入压力需要精密控制和调整的分析仪器、环保仪器设备、电力工业、以及其它仪器和设备.还适用于无腐蚀性(YQ系列)或有腐蚀性(YQF 系列)的纯气及标准混合气体，对钢瓶气体的高压气源进行精密调节后，送入仪器设备。
主要技术参数：1、型号及参数技术参数/ 型号YQ-1 YQ-2 YQ-3 YQ-4 YQ-5YQF-1 YQF-2 YQF-3 YQF-4 YQF-5输入压力表量程(Mpa) 0～25 0 ～25 0～25 0～25 0～25输出压力表量程(Mpa) 0～0.6 0～0.16 0～4 0～0.25 0～1压力表等级2.5 2.5 2.5 2.5 2.5输入压力(Mpa) ≤18.5 ≤18.5 ≤18.5 ≤18.5 ≤18.5输出压力(Mpa) ≤0.45 ≤0.12 ≤3 ≤0.2 ≤0.75额定流量(m3/h) 0.6 0.06 1 0.2 0.62、稳定性：气源压力在5～15MPa范围内，进口压力每变化1MPa，出口压力的变化不大于7*10-4MPa3、流量特性：在进口压力大于2MPa时，调节流量在额定范围内变化，输出压力变化不大于输出压力表测量上限时的6%4、安装连接：a.入口端：G5/8"(左、右旋)，W21.85 14牙寸(左、右旋)b.出口端：M10*1; M8*1软管接头等.三、适应气体：YQ系列H2、O2、N2、CH4、CO、CO2、He、Ne、Ar等非腐蚀性气体YQF系列NH3、SO2、H2S、HCL、NO等腐蚀性气体.产品名称：丙烷压力表产品型号：YW-60产品名称：氩气表产品型号：Yar-60/100产品名称：氢气压力表产品型号：YQ-60产品名称：乙炔压力表产品型号：YY-60/100/150产品名称：二氧化碳表产品型号：YC-60/100产品名称：氧气压力表产品型号：YO-60/100/150For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。
隔膜压力表说明书
YTP 系列隔膜压力表使用说明书YTP 系列隔膜压力表是由连接体和隔膜体与通用型压力表组成。
用于测量强腐蚀、高温、高粘度、易结晶、有固体浮游物的介质压力。
隔膜有多种材料，以适应各种不同腐蚀性介质，广泛用于石油、化工、制碱、化纤、染化、制药和食品等行业。
型号标注：特殊要求或材质H：全不锈钢S：全塑 B：防爆隔离隔离体型式F1：工字型法兰F2(A；B)：敞开式法兰F4：角度可调式法兰F6：卡子式法兰(卫生型)F7：螺母式法兰(卫生型)缺项为螺纹接口隔离器连接体型式R1：高压散热器R3：高温散热器Y1：软管C：角型Y 隔膜压力表T 功能F：防腐 N：耐震X：电接点XC：磁助式电接点注：多功能并列标示公称直径及仪表安装型式60；100；150缺项为直接连接F3：螺栓接口Z：阻尼器 L：冷凝管PZ：电阻远传 T：差动远传Z：轴向无边 TQ：径向前边T：径向后边 ZT：轴向前边缺项为径向无边工作原理：压力表在工作时，隔膜在被测介质压力作用下产生变形，密封液被压，形成一个相当于P 的压力，传导至压力仪表，显示被测介质压力值。
主要技术参数：1．精确度等级：1.6级、2.级2．隔膜材料：0Cr17Ni12Mo2 (316)、 哈氏合金C (H276C)、蒙乃尔合金 (Cu30Ni70)钽合金 (Ta)、 聚四氟乙烯 (F4) 、锡青铜。
(膜片耐蚀性见表)(本公司一般选用材料为0Cr17Ni2Mo2 (SUS316)，以上耐腐蚀材料选择为常温请况。
对在特殊情况时请详细说明。
)3．隔离体材料：耐酸不锈钢、含钼不锈钢、氟塑料。
4．密封垫圈材料：丁晴橡胶、氟塑料。
5．密封液：硅油、植物油。
6．温度影响：仪表在使用环境温度偏离20±5℃时，仪表受温度影响的示值最大变化率：刚性：不大于量程0.1%/℃；柔性(远接式)：不大于量程0.1+0.025L%/℃(L—传压导管长度m)7．液位差：软管连接的隔膜压力表在安装时若受压部与压力表处不同位置，其液位差将形成一个压力差△P的影响，△P＝密封液比重×液位差8. 使用工作温度：-25℃～55℃9．连接尺寸：⑴螺纹连接：M20X1.5 (G3/8、G1/2)⑵法兰连接：①国家标准GB/T9119-2000②本公司法兰标准(见法兰盘规格选用表)③可根据用户特殊需要生产10．指示仪表表壳公称直径：Φ60、Φ100、Φ15011．仪表执行标准：JB/T8624—1997使用与订货：1、仪表工作环境应无腐蚀性气体。
