成品、零部件通用技术要求(A版)
第12章零件的技术要求

第12章零件的技术要求在制造业中,零件是产品组成的基本单位。
而零件的质量和符合规格的程度直接关系到最终产品的质量和性能。
因此,制定和遵循零件的技术要求是非常重要的。
在本章中,我们将讨论零件的技术要求及其标准。
1.零件的尺寸和公差要求零件的尺寸是指其长度、宽度、高度等几何特征的大小,而公差是指允许的尺寸变化范围。
对于零件的尺寸和公差要求,通常会有相应的标准规定,如GB标准、ISO标准等。
在设计和制造零件时,必须确保其尺寸和公差符合规定的标准,以保证零件的互换性和装配性。
2.零件的材料要求零件的材料是指其制造所使用的原材料,如金属、塑料、橡胶等。
不同类型的零件对材料的要求可能有所不同。
例如,对于承受高温或强酸碱腐蚀的零件,需要选用耐热或耐腐蚀的材料。
而对于需要具备一定强度和韧性的零件,一般会选择高强度合金钢或铝合金等。
因此,在制造零件时,必须根据零件所需的性能和工作环境,选择合适的材料。
3.零件的表面处理要求零件的表面处理是为了提高其外观质量和耐用性。
常见的表面处理方法包括电镀、喷涂、热处理等。
电镀可以使零件表面具有光亮的金属质感,同时还能提高其耐腐蚀性。
喷涂可以保护零件表面免受外界环境的影响,增加其使用寿命。
热处理可以改变零件的组织结构和性能,使其具备较高的硬度和强度。
因此,在制造零件时,必须根据其使用要求和环境条件,进行适当的表面处理。
4.零件的装配要求零件的装配是将多个零件组装成完整产品的过程。
对于零件的装配要求,通常包括安装位置、间隙要求、装配顺序等。
正确的装配要求可以确保产品的正确性和稳定性。
在制造零件时,必须根据相关装配要求,精确控制零件的尺寸和公差,以保证装配的准确性和方便性。
5.零件的耐用性要求零件的耐用性是指其可以在正常工作条件下,持续使用的能力。
耐用性要求通常包括使用寿命、可维修性、可靠性等。
在制造零件时,必须选择合适的材料和工艺,以确保零件具有较长的使用寿命和可靠性。
同时,还应考虑到零件的维修性,即在出现故障或损坏时,是否容易维修或更换。
(技术规范标准)产品设计零(部)件图纸技术要求编写及使用规范

1范围本规范规定了空调器产品设计零(部)件图纸技术要求的编写及使用规范。
本设计规范适用于东芝开利合资公司家用空调的所有产品设计零(部)件图纸。
2图纸技术要求的编制要求2.1图纸技术要求编制的一般内容:➢几何精度:尺寸精度,表面结构、形位公差、结构要素;➢加工、装配和工艺要求:是指为保证产品质量而提出的工艺要求;➢理化参数:是指对材料的成分、组织和性能方面的要求;➢产品性能及检测要求:是指使用及调试方面的要求;➢其他要求;2.2机械图样的技术要求编制的内容:➢对材料、毛坯、热处理的要求(如电磁参数、化学成分、湿度、硬度、金相要求等);➢视图中难以表达的尺寸公差、形状和表面粗糙度等;➢对有关结构要素的统一要求(如圆角、倒角、尺寸等);➢对零部件表面质量的要求(如涂层、镀层等);➢对间隙、过盈及个别结构要素的特殊要求;➢对校准、调整及密封的要求;➢对产品零部件的性能和质量的要求(如噪声、耐振性、自动、制动及安全等);➢试验条件和方法;➢颜色要求。
如为外观通用件,为了增强图纸通用性,图纸技术要求中不需要增加颜色的描述,只需在PDM 构件名称中进行描述;➢其他说明。
注:上述几方面,对于每一个图样代号的零部件图或装配图,上述几个方面并非都是必备的,应根据表达对象各自的具体情况提出必要的技术要求。
2.3编制图纸技术要求的注意事项:➢条文用语力求简明、规范、或约定俗成,切忌过于口语化。
在装配图中,当表述涉及到零部件时,可用其序号或代号(即“图样代号”)代替。
➢在企业标准等技术文件中已明确了的技术要求不必重复描述;➢引用验收方法等国际标准、国家标准、行业标准或企业标准时,应给出标准编号(不需标注年份代号)和标准名称;➢对于尺寸公差和形位公差的未注公差的具体要求应在技术要求中予以明确。
当企业标准或企业其他技术文件对未注公差已有明确规定时,则在图样的技术要求中可略去不写;➢对于图纸中零部件已经有企业标准的,必须引用企业标准,要求与标准中一致的,则不需在技术要求中列出,要求与标准有出入的,则需单独列出并注明不引用企业标准中的X款X条(*注);➢对于图纸中零部件没有企业标准的,必须在技术要求中逐条列出重要技术参数和要求;➢技术要求中引用的国家标准和企业标准必须为最新的版本。
零件图的技术要求及标注

零件图的技术要求及标注以下为正文:一、零件的技术要求零件在加工、检验时的各项技术要求,通常是指表面粗糙度、尺寸公差、形状和位置公差,材料的热处理及表面处理等。
二、尺寸公差与配合1、零件的互换性&定义、作用在按规定要求大量制造的零件或部件中,任取一个,不经挑选或修配,就能装配到机器当中,并达到规定的配合要求,零件的这种性质称为零件的互换性。
2、尺寸公差的基本概念1)误差与公差定义、区别2)公差的基本术语下面以轴的尺寸和孔的尺寸为例,讲述尺寸公差的基本术语和相互关系。
基本尺寸设计给定的尺寸,如φ50。
实际尺寸通过测量所得的尺寸极限尺寸允许尺寸变化的两个极限值,它以基本尺寸为基数来确定。
最大极限尺寸:两个极限尺寸中较大的一个尺寸称,如轴bφ50,孔为φ50.007;最小极限尺寸:较小的一个尺寸称如轴为φ49.984,孔为φ49.982尺寸偏差有上偏差和下偏差之分,尺寸偏差可正、负或零。
上偏差(ES /es ) 最大极限尺寸与基本尺寸的代数差称为上偏差,如50-50=0,50.007-50=0.007;下偏差(EI /ei ) 最小极限尺寸与基本尺寸的代数差称为下偏差如49.984-50=-0.016,49.982-50=-0.018。
尺寸公差允许零件尺寸的变动量。
它等于最大极限尺寸减去最小极限尺寸,或上偏差减去下偏差。
公差总是大于零的正数.如50-49.984=0-(-0.016)=0.016;50.007-49.982=0.007-(-0.018)=0.025。
公差带:在公差带图中,由代表上、下偏差的两条直线所限定的一个区域。
如下图所示的矩形上边代表上偏差,下边代表下偏差,矩形的长度无实际意义,高度代表公差。
零线:在公差带图中,确定偏差的一条基准直线,通常零线表示基本尺寸。
当零线画成水平时,零线之上的偏差为正,零线之下的偏差为负公差带图3.标准公差与基本偏差表示公差带的代号p由基本偏差代号和公差等级(数字)组成,例如:(1)标准公差确定公差带的大小20个等级:IT01、IT0、IT1、…、IT18。
装配通用技术条件(JBZQ4000.9-86)

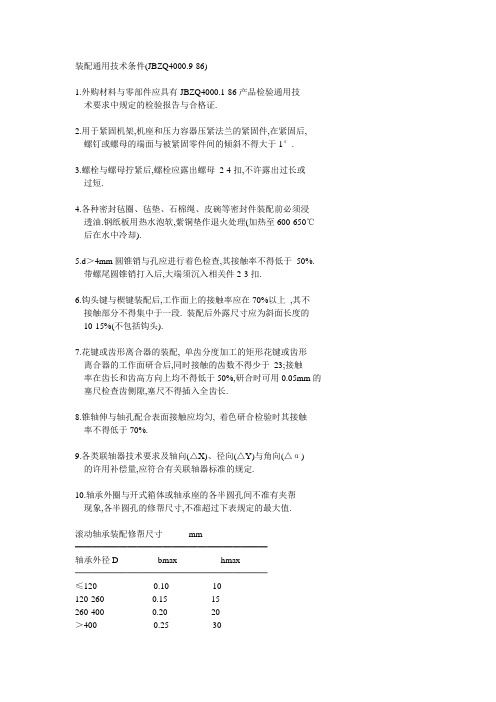

装配通用技术条件(JBZQ4000.9-86)1.外购材料与零部件应具有JBZQ4000.1-86产品检验通用技术要求中规定的检验报告与合格证.2.用于紧固机架,机座和压力容器压紧法兰的紧固件,在紧固后,螺钉或螺母的端面与被紧固零件间的倾斜不得大于1°.3.螺栓与螺母拧紧后,螺栓应露出螺母2-4扣,不许露出过长或过短.4.各种密封毡圈、毡垫、石棉绳、皮碗等密封件装配前必须浸透油.钢纸板用热水泡软,紫铜垫作退火处理(加热至600-650℃后在水中冷却).5.d>4mm圆锥销与孔应进行着色检查,其接触率不得低于50%. 带螺尾圆锥销打入后,大端须沉入相关件2-3扣.6.钩头键与楔键装配后,工作面上的接触率应在70%以上,其不接触部分不得集中于一段. 装配后外露尺寸应为斜面长度的10-15%(不包括钩头).7.花键或齿形离合器的装配, 单齿分度加工的矩形花键或齿形离合器的工作面研合后,同时接触的齿数不得少于23;接触率在齿长和齿高方向上均不得低于50%,研合时可用0.05mm的塞尺检查齿侧隙,塞尺不得插入全齿长.8.锥轴伸与轴孔配合表面接触应均匀, 着色研合检验时其接触率不得低于70%.9.各类联轴器技术要求及轴向(△X)、径向(△Y)与角向(△α)的许用补偿量,应符合有关联轴器标准的规定.10.轴承外圈与开式箱体或轴承座的各半圆孔间不准有夹帮现象,各半圆孔的修帮尺寸,不准超过下表规定的最大值.滚动轴承装配修帮尺寸mm━━━━━━━━━━━━━━━━━━━━━━轴承外径D bmax hmax──────────────────────≤120 0.10 10120-260 0.15 15260-400 0.20 20>400 0.25 30━━━━━━━━━━━━━━━━━━━━━━11.采用润滑脂的轴承,装配后在轴承空腔内注入相当空腔容积65-80%的清洁润滑脂.12.轴承装在轴上后应靠紧轴肩,轴承内圈在常温状态经打击没有串动现象的情况下,圆锥滚子轴承和向心推力球轴承与轴肩的间隙不得大于0.05mm.其它轴承不得大于0.10mm.13.装配滚动轴承允许采用机油加热进行热装,油的温度不得超过100℃.14.在轴两端采用了径向间隙不可调的向心轴承(或滚针轴承、螺旋滚子轴承等), 而且轴的轴向位移又是以两端端盖限定时,必须留出间隙C.如果没规定C的数值,通常可按C=0.2-0.4mm规定,当温差变化较大或两轴承中心距较大时,间隙C的数值可按下式计算C=Lα△t+0.15式中C─轴承外座圈与端盖间的间隙,mm.L─两轴承中心距,mm.α─轴材料的线膨胀系数(取α=12×10^(-6)△t─轴工作时温度与环境温度之差,℃.0.15─轴膨胀后剩余的间隙,mm.15.单列圆锥滚子轴承、向心推力球轴承、双向推力球轴承向游隙按(表1)调整.双列和四列圆锥滚子轴承在装配时均应检查其轴向游隙,并应符合(表2)的要求.表1 mm━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━轴承内径向心推力球轴承向游隙单列圆锥滚子轴承向游隙双列推力球轴承向游隙轻系列中及重系列轻系列轻宽.中及中宽系列轻系列中及重系列───────────────────────────────────────────≤30 0.02-0.06 0.03-0.09 0.03-0.10 0.04-0.11 0.03-0.08 0.05-0.11 30-50 0.03-0.09 0.04-0.10 0.04-0.11 0.05-0.13 0.04-0.10 0.06-0.12 50-80 0.04-0.10 0.05-0.12 0.05-0.13 0.06-0.15 0.05-0.12 0.07-0.14 80-120 0.05-0.12 0.06-0.15 0.06-0.15 0.07-0.18 0.06-0.15 0.10-0.18 120-150 0.06-0.15 0.07-0.18 0.07-0.18 0.08-0.20 - -150-180 0.07-0.18 0.08-0.20 0.09-0.20 0.10-0.22 - -180-200 0.09-0.20 0.10-0.22 0.12-0.22 0.14-0.24 - ->200-250 - - 0.18-0.30 0.18-0.30 - -━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━表2 双列、四列圆锥滚子轴承的轴向游隙mm━━━━━━━━━━━━━━━━━━━━━━━━━━━双列圆锥滚子轴向游隙轴承内径一般情况内圈比外圈温度高25-30℃───────────────────────────≤80 0.10-0.20 0.30-0.4080-180 0.15-0.25 0.40-0.50180-225 0.20-0.30 0.50-0.60225-315 0.30-0.40 0.70-0.80315-560 0.40-0.50 0.90-1.00───────────────────────────四列圆锥滚子轴承内径轴向游隙───────────────────────────120-180 0.15-0.25180-315 0.20-0.30315-400 0.25-0.35400-500 0.30-0.40500-630 0.30-0.40630-800 0.35-0.45800-1000 0.35-0.451000-1250 0.40-0.50━━━━━━━━━━━━━━━━━━━━━━━━━━━16.滑动轴承上、下轴瓦的接合面要接触良好,无螺钉把紧的轴瓦接合面,用0.05mm和塞尺从外侧检查,在各处的塞入深度,都不得大于接合面的13.17.上、下轴瓦装配后其外圆应与相关轴承孔良好接触,如果图样或相关设计文件对接触率未作具体规定时,应按下表的规定执行.上下轴瓦外圆与相关轴承孔的接触要求━━━━━━━━━━━━━━━━━━━━━━━━━━━项目接触要求上瓦下瓦───────────────────────────接触角α稀油润滑130°150°油脂润滑120°140°α角内接触率60% 70%瓦侧间隙b,mm D≤200时,0.05mm塞尺不准塞入D>200时,0.10mm塞尺不准塞入━━━━━━━━━━━━━━━━━━━━━━━━━━━18.轴瓦内孔刮研后,应与相关轴颈接触良好, 如图样或相关设计文件未作具体规定时,则按下表的规定执行.上下轴瓦内孔与相关轴颈的接触要求━━━━━━━━━━━━━━━━━━━━━━━━━━━接触角αα角范围内接触点,点数25×25mm^2───────────────────────────稀油轴转速轴瓦内径,mm油脂rmin ≤180 180-360 360-500润润≤300 4 3 2滑滑300-500 5 4 3120°90°500-1000 6 5 4>1000 8 6 5━━━━━━━━━━━━━━━━━━━━━━━━━━━注受力较小的轴瓦、接触点可在25×25mm^2的面积上,按表中数值降低1个接触点.19.上、下轴瓦接触角α以外的部分均需刮出油楔(如下表所示C1),楔形从瓦口开始由最大逐步过渡到零,楔形最大值按下表中规定. 上、下轴瓦经刮研达要求并组装后,轴瓦内径与轴顶部处的间隙值C应达到图样配合公差的中间值或接近上限值.上下轴瓦油楔尺寸(油楔最大值C1)━━━━━━━━━━━━━━━━━━━━━━━━━━━稀油润滑C1≈C油脂润滑距瓦两端面10-15mm范围内,C1≈C中间部位C1≈2C.━━━━━━━━━━━━━━━━━━━━━━━━━━━注C值为轴瓦的最大配合间隙.20.轴瓦中装固定销用的通孔,应在瓦口面与相关轴承孔的开合面保持平齐的情况下, 与其配钻铰. 固定销打入后,应与销孔紧密配合, 不得有松动现象,销子的端面应低于轴瓦内孔2-3mm.21.过盈配合零件在装配前必须对配合部位进行复检, 并做好记录.过盈量应符合图样或工艺文件的规定;与轴肩相靠的相头轮或环的端面,以及作为装配基准的轮缘端面,与孔的垂直度偏差应在图样规定的范围内.22.压装的轴和套允许在引入端制作导锥, 导锥的长度不准超过配合部位长度的15%,锥度各工厂自定.23.采用压力机压装时,应做好压力变化的记录,压力变化应当平稳,出现异常时就进行分析,不准有压坏零件配合表面的现象. 图样有最大压入力的要求时,应达到规定数值,不准过大或过小.24.压装完成后,在轴肩处必须靠紧,间隙不得大于0.10mm.25.热装薄环或轮缘时,在端面处应设置可靠的定位基准.热装后轴与环或轮毂与轮缘之间的中心不准出现互相偏斜现象.26.除铸铁轮毂与钢制轮缘在热装后可向轮毂内壁均匀浇冷水外,其余热装零件均应自然冷却,不准急冷.27.零件热装时,必须靠紧轴肩或其它相关端面.零件经过冷缩后, 零件与轴肩或其它相关端面的间隙在图样未做规定时, 不得大于配合长度尺寸的11000.28.主动链轮和被动链轮齿的中心线应当重合. 其偏移误码差不得大于两链轮中心距21000.29.链条非工作边的下垂度,在图样没有具体规定时,按两链轮中心距的1-4.5%的规定.30.相关的两个平面需要互研时, 只能在两个平面各自按平板或平尺刮研接近合格后,方准两件互研.被刮研表面接触点在图样或相关设计文件无具体规定或以精磨代替刮研时, 应符合下表规定.一般情况下的平面刮研接触点━━━━━━━━━━━━━━━━━━━━━━━━━━━滑动速度接触面积,m^2≤0.20 >0.20ms 点数25×25mm^2───────────────────────────≤0.50 3 40.50-1.50 4 3━━━━━━━━━━━━━━━━━━━━━━━━━━━31.下列回转零件必须做静平衡试验1).图样已给出不平衡力矩限值的零件;2).对于没有注明静平衡试验的回转零件,当Q.nmax>25时均需进行静平衡试验.式中Q为回转零件的质量,t;nmax为回转零件的最大转速,rmin.当nmax≤20rmin的以及锻造的全加工、全对称的回转零件不作静平衡试验.32.对于需要作平衡试验,但未规定平衡精度时,按JBZZ4-86刚体转动件的平衡规定的平衡精度G18执行.33.所有铸造液压缸体等容器,如试压工序是安排在粗加工后进行的,而在精加工后表面又出现了气孔、裂纹、夹渣等缺陷时,则必须重新进行试压.34.所有钢板焊接的液压罐等容器,焊后应进行试压, 焊缝处经过切削加工时,则要重新试压.35.锻造或锻焊结构的液压缸等,要采用外观、超声波探伤、液压试验等方法,对承压的可靠性进行检验.36.探伤表面粗糙度应达到Ra3.2μm.37.承压母体试压与装配后的密封试压,如无特殊规定试验压力,一般为工作压力的1.5倍.38.零件母体承压可靠性的试压,保压15min(允许补压),母体各部不准有渗漏现象.39.装配件密封性试压,保压2min,不降压,且各密封处不准有渗漏现象.40.固定在机体上的管路,应按照JBZQ4000.8-86管道与容器焊接防锈通用技术要求的规定,进行清洗与防锈处理.。
简述总装通用技术要求的内容

简述总装通用技术要求的内容
总装通用技术要求是指针对特定行业或产品的装配过程中所需遵循的技术规范和要求。
其具体内容会因不同行业、产品和标准而有所不同,以下是一般性的总装通用技术要求的常见内容:
1. 组装工艺:包括工装设计、组装序列、工艺参数、工序控制等,确保产品组装过程的准确性和高效性。
2. 零部件质量要求:要求零部件符合规定的质量标准,包括外观质量、尺寸精度、功能性能等。
3. 过程控制:要求采用适当的质量控制手段,如检验、检测、测量、追溯等,确保组装过程的可控和可追溯。
4. 工作环境要求:包括组装场所的洁净程度、温度、湿度、通风等,以保证组装质量和操作人员的安全。
5. 装配工具和设备:要求使用适当的装配工具和设备,如扳手、螺丝刀、拧紧机等,以确保装配的准确性和稳定性。
6. 员工培训和技能要求:要求组装人员具备相关的技能和经验,能够熟练掌握组装工艺和操作规程,提高组装质量和效率。
总装通用技术要求的具体内容会根据不同行业和产品的特点和要求而有所变化,需要根据具体情况进行详细的规定和制定。
主要原材料、半成品、成品通用技术条件

主要原材料、半成品、成品通用技术标准修改状态:A/0 文件编号:凡本厂生产的产品,必须严格按产品图纸和有关技术文件,加工制造,图纸未明确规定的有关事项,一律按此规定执行。
一、零件的原材料1、产品零件使用的原材料,按图纸要求,购进符合国家标准和有关标准的合格品。
并附有合格证书,对重要和关键零件的原材料,实行进厂复检制度,对不合格的原材料,不准使用。
2、如因故确需材料代用,必须由技术人员确定,只能以优代次,不准以次代优。
二、型材下料1、零部件使用型材焊接,下料时,尽量使用剪板机、锯床、切割机等,使切口光滑规整。
2、如使用等离子、气割下料,必须认真清理割渣、毛刺、飞边、割口周围打磨光滑规整。
3、下料后,校直、校平。
三、焊接通用技术条件1、焊接前,型材应校直、校平、达到规定要求。
2、焊接尺寸未注公差,按JB/T5000.3-98中的B级。
未注直线度,平面度,平行度的公差按F级。
角度未注公差B级。
3、焊件必须按规定开坡口,必须保证强度,刚度要求。
4、根据零件要求及焊接要求选择适当的焊条、焊丝、焊剂。
5、焊接过程中,采取必要的措施,控制和减少焊接变形。
6、焊缝应连续、均匀,规整、光洁,不允许有影响强度的气孔、夹渣、断焊、不允许有裂纹,开焊等缺陷。
7、使用点焊的壳、罩等、焊点应均匀,疏密得当,保证焊接强度,不允许有焊穿、开裂等缺陷。
8、焊件应清除焊渣、焊皮、焊瘤、毛刺等,有关部位应打磨圆滑规整。
9、重要的焊件应按要求退火处理。
四、切削加工通用技术条件1、切削加工中的未注公差尺寸,按GB/T1084-m。
2、未注倒角与倒圆半径按中等级m。
3、未注形位公差按GB/T1184-96中的有关规定选取。
①直线度和平面度按H级。
②圆度未注公差按其直径公差值控制,并小于等于跳动公差值。
③平行度未注公差,按尺寸公差控制或按直线度,平面度公差较大者控制。
④垂直度未注公差,按形成角度的边长,取K级精度。
⑤同轴度未注公差,按圆跳动公差值控制。
产品零件技术要求大全
1.零件不得有裂纹及毛刺等缺陷. 2.未注尺寸公差按GB/T1804-m. 3.表面镀蓝白.
1.零件不得有碰伤,划伤,毛刺等缺陷. 2.未注尺寸公差按GB/T1804-m.
1.零件表面应完整.光洁.不得有夹杂质等缺陷. 2.硬度(邵氏A型)65%%P5. 3.去飞边. 4.未注尺寸公差按GB/T1804-m.
1.铸件不得有气孔、砂眼、夹渣、裂纹等缺陷. 2.未注明铸造圆角R1.5~5,铸造拔模斜度不大于3° 3.去毛刺. 4.未注尺寸公差按GB/T1804-m. 5.未注形位公差按GB/T1184-96K. 6.未加工表面电泳. 1.铸件不得有气孔、砂眼、夹渣、裂纹等缺陷; 2.未注铸造圆角R1.5~5,铸造拔模斜度不大于3%%d; 3.去毛刺; 4.未注尺寸公差按GB/T1804-2000m; 5.未注形位公差按GB/T1184-96中IT6级 1、铸件不得有砂眼、气孔、夹杂以及裂纹等缺陷; 2、未注铸造尺角为R1~R5,拔摸斜度不大于3%%D; 3、铸件应该时效处理; 4、未注尺寸公差按GB1804-2000m; 5、未注形位公差按GB/T1184-96中IT5级; 6、表面达克罗处理。 1.零件不得有碰伤、划伤、毛刺等缺陷. 2.未注0.3X45%%D,锐边倒钝. 3.未注尺寸公差按GB/T1804-m. 4.未注形位公差按GB/T1184-96K. 1.零件不得有碰伤、划伤、毛刺等缺陷. 2.未注0.3X45%%D,锐边倒钝. 3.未注尺寸公差按GB/T1804-m. 4.未注形位公差按GB/T1184-96K. 5.表面发黑
名称 壳 壳 壳 壳 活塞 活塞 活塞
弹簧
材质 HT250
XX产品通用件技术要求
QJ/JXXX公司企业技术标准XXX产品通用件技术要求202209-10 发布2022-10-10实施XX公司发布前言《标准化法》的实施,使我国标准化工作进入了一个新时期,我公司的各项标准贯彻实施越来越受到领导和设计、检验、采购、工艺及各级行政管理的重视。
为了满足设计、检验、工艺、采购及有关管理人员的需要,为进一步使公司产品走向标准化、系列化,打下基础,使产品成本降至最低,特编写本企业标准。
1. 本标准在技术要求方面引入了国家现行紧固件标准,有色金属和黑色金属及非金属材料标准;2. 本标准在技术要求方面还引入一些火灾报警控制器产品一些常用的典型零件;3. 本标准由XX公司研发部提出;4. 本标准由XX公司科技质量部归口;5. 本标准由XX公司科技质量部起草;6. 本标准主要起草人:XXXXX产品通用件技术要求1范围本标准规定了XXX产品通用件技术要求,材质型号规格、标识。
本标准适用于XXX产品设计、生产安装调试,其它产品除有特殊要求或有标准另行规定外,亦应执行本标准。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括堪误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T820-2000 十字槽半沉头螺钉GB/T819.1-2000 十字槽沉头螺钉GB/T818-2000 十字槽盘头螺钉GB/T845-1985 十字槽盘头自攻螺钉GB/T5783-2000六角头螺栓全螺纹GB/T6170-2000Ⅰ型六角螺母GB/T93-1987 标准型弹簧垫圈GB/T859-1987 轻型弹簧垫圈GB/T97.1-1985 平垫圈-A级GB/T848-1985 小垫圈-A级GB/T839-1988 滚花头不脱出螺钉GB702-1986 热轧圆钢和方钢尺寸.外形.重量及允许偏差GB708-1988 冷轧钢板和钢带的尺寸.外形.重量及允许偏差GB/T5231-2001 加工铜及铜合金化学成分和产品形状3技术要求3.1 GB/T820-2000 十字槽半沉头螺钉3.1.1尺寸表1 GB/T820-2000螺纹规格 mm3.1.2技术条件按GB/T820-2000中的技术条件标记螺纹规格d=M4公称长度L=10mm性能等级为4.8级,不经表面处理的H型十字半沉头螺钉的标记示例:螺钉 GB/T820-2000-M4×103.2GB/T819.1-2000 十字槽沉头螺钉3.2.1尺寸表2 GB/T819.1-2000螺纹规格mm3.2.2技术条件按GB/T819.1-2000中的技术条件3.2.3标记螺纹规格d=M5公称长度L=16mm性能等级为4.8级,不经表面处理的H型十字沉头螺钉的标记示例:螺钉GB/T819.1-2000-M5×163.3 GB/T818-2000 十字槽盘头螺钉3.3.1尺寸表3 GB/T818-2000螺纹规格mm3.3.2技术条件按GB/T818-2000中的技术条件3.3.3标记螺纹规格d=M5公称长度L=16mm性能等级为4.8级,不经表面处理的H型十字盘头螺钉的标记示例:螺钉GB/T818-2000-M5×163.4 GB/T5783-2000 六角头螺栓-全螺纹-A级3.4.1尺寸表4 GB/T5783-2000螺纹规格mm续表4 mm3.4.2技术条件按GB/T5783-2000中的技术条件3.4.3标记螺纹规格d=M12公称长度L=30mm性能等级为8.8级,表面氧化,全螺纹,A级的六角头螺栓的标记示例:螺栓GB/T5783-2000-M12×303.5GB/T6170-2000 Ⅰ型六角螺母A级3.5.1尺寸表5 GB/T6170-2000螺纹规格mm3.5.2技术条件按GB/T6170-2000中的技术条件3.5.3标记螺纹规格D=M12性能等级为10级,不经表面处理,A级的Ⅰ型六角螺母的标记示例:螺母GB/T6170-2000-M123.6GB/T93-1987 标准型弹簧垫圈3.6.1尺寸表6 GB/T93-1987规格(螺纹大径) mm3.6.2技术条件按GB/T94.1-1987中的技术条件3.6.3标记规格8mm,材料为65Mn,表面氧化的标准型弹簧垫圈的标记示例:垫圈GB/T93-1987-8 3.7 GB/T97.1-1985 平垫圈-A级3.7.1尺寸表7 GB/T97.1-1985螺纹规格d mm续表7 mm3.7.2技术条件按GB/T97.1-1985中的技术条件 3.7.3标记标准系列,公称尺寸d=8mm ,性能等级为140HV 级,不经表面处理的平垫圈标记示例: 垫圈GB/T97.1-1985-8-140HV 3.8 GB/T848-1985 小垫圈-A 级 3.8.1尺寸表8 GB/T848-1985螺纹规格d mm3.8.2技术条件按GB/T848-1985中的技术条件3.8.3标记小系列,公称尺寸d=5mm ,性能等级为140HV 级,不经表面处理的平垫圈标记示例:垫圈GB/T848-1985-5-140HV3.9 GB/T839-1988 滚花头不脱出螺钉 3.9.1尺寸表9 GB/T839-1988滚花头不脱出螺钉 mm续表9 mm3.9.2技术条件按GB/T839-1988中的技术条件3.9.3标记粗牙普通螺纹及直径6mm,长度30mm,材料为A3不经热处理及表面处理按A型制造的滚花头不脱出螺钉标记示例:螺钉M6×30 GB/T839-19883.10限位器3.10.1尺寸见附图1限位器Ⅰ型见附图2限位器Ⅱ型表10 型式和尺寸mm3.10.2技术要求Ⅰ型按附图1中的技术条件Ⅱ型按附图2中的技术条件3.10.3标记中心距L0为162mm, L1为81mm,材料为Q235,表面经镀锌处理的限位器的标记示例:限位器Ⅰ162×81×2.53.10.4由RS采购的限位器分为左手型与右手型,型号分别为:288-3295、288-32893.11螺柱3.11.1尺寸见附图3 M4螺柱见附图4 M3螺柱表11 型式和尺寸mm3.11.2技术要求M4螺柱按附图3中的技术条件M3螺柱按附图4中的技术条件3.11.3标记长度L0为6mm,L1为10mm,L2为6mm材料为H62冷拉六角铜棒制造的M4螺柱标记示例为:螺柱LZ4-103.12电缆扎线架3.12.1尺寸Ⅰ型见附图5Ⅱ型见附图6表11 型式和尺寸mm3.12.2技术要求Ⅰ型按附图5中的技术条件Ⅱ型按附图6中的技术条件3.12.3标记用3mmQ235材料制造长度为120mm,中心距100mm,宽3mm的电缆扎线架标记示例: 电缆扎线架120×100×33.13扬声器压盘及座3.13.1尺寸见附图7见附图7-a3.13.2技术要求按附图7中的技术条件按见附图7-a中的技术条件3.13.3标记扬声器:φ64×27×7.53.14把手及装饰垫圈3.14.1尺寸见附图8见附图8-a3.14.2技术要求按附图8中的技术条件按见附图8-a中的技术条件3.14.3标记用φ10的Q235钢制造,中心距160±0.3mm,高度为44mm的把手标记示例:把手φ8×160×443.14.4 由RS采购的把手,型号为:347-82323.15铰链3.15.1尺寸见附图9见附图9-a见附图9-b3.15.2技术要求按附图9中的技术条件按见附图9-a中的技术条件按见附图9-b中的技术条件3.15.3标记用厚度为8mm,H62的铜板制造,中心距32mm,高度为48mm的铰链标记示例:铰链48×32×83.15.4 标准铰链,型号:1’、1.5’、2’3.16 胶木垫表12。
QJ548A-2004电子产品零件制造和机械装配通用技术要求
QJ 中华人民共和国航天行业标准FL 0199QJ 548A—2004代替 QJ 548—1980电子产品零件制造和机械装配通用技术要求General technical requirements for part manufacture and mechanicalassembling of electronics2004-09-01发布2004-12-01实施国防科学技术工业委员会发布QJ 548A—2004前言本标准代替QJ 548—1980《电子产品零件制造和机械装配通用技术要求》。
本标准与QJ 548—1980相比主要有以下变化:a) 标准的格式按最新规定格式;b) 引用的标准作相应的扩充;c) 原标准1.3.2关于“未注公差尺寸按X级”根据GB/T 1804作相应更改;d) 原标准1.4的未注形位公差的要求根据GB/T 1184作相应更改;e) 原2.1(切削加工的零件)内增加2项;f) 原2.1.4(对零件上公制螺纹的要求)增加3项;g) 原2.2(金属钣金冲压件)增加2项;h) 原2.3(锻件、铸件、塑压件、焊接件)拆分成4条,并对每条进行了补充;i) 原2.4(镀(涂)覆件、热处理件)拆分成2条,并对每条进行了补充;j) 原2.5(非金属零件)增加2项;k) 原第2章(零件制造要求)内增加“其他”一条。
本标准由中国航天科技集团公司提出。
本标准由中国航天标准化研究所归口。
本标准起草单位:中国航天科技集团公司一院十二所。
本标准主要起草人:陈颖、刘颖、蔺荣庆。
本标准于1980年12月首次发布,本次为第一次修订。
IQJ 548A—2004 电子产品零件制造和机械装配通用技术要求1范围本标准规定了电子仪器、仪表和设备等电子电气产品的零件制造和部件、整(组)件机械装配的通用技术要求。
本标准适用于电子电气产品的零件制造和部件、整(组)件的机械装配,其他产品可参照执行。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
技术要求(零件图与装配图)
技术要求(零件图与装配图)一、机械零件常用技术要求:1、锐角倒钝、去除毛刺飞边。
2、零件去除氧化皮。
3、未注圆角半径R5。
4、未注倒角均为2×45°。
5、未注形状公差应符合GB1184-80的要求。
6、未注长度尺寸允许偏差±0.5mm。
7、零件加工表面上,不应有划痕、擦伤等损伤零件表面的缺陷。
8、精加工后的零件摆放时不得直接放在地面上,应采取必要的支撑、保护措施。
加工面不允许有锈蛀和影响性能、寿命或外观的磕碰、划伤等缺陷。
9、加工的螺纹表面不允许有黑皮、磕碰、乱扣和毛刺等缺陷。
二、铸件技术要求:1、铸件表面上不允许有冷隔、裂纹、缩孔和穿透性缺陷及严重的残缺类缺陷(如欠铸、机械损伤等)。
2、铸件应清理干净,不得有毛刺、飞边,非加工表面上的浇冒口应清理与铸件表面齐平。
3、对错型、凸台铸偏等应予以修正,达到圆滑过渡,一保证外观质量。
4、铸件非加工表面上的铸字和标志应清晰可辨,位置和字体应符合图样要求。
5、铸件非加工表面的粗糙度,砂型铸造R,不大于50μm。
6、铸件应清除浇冒口、飞刺等。
非加工表面上的浇冒口残留量要铲平、磨光,达到表面质量要求。
7、铸件上的型砂、芯砂和芯骨应清除干净。
8、铸件有倾斜的部位、其尺寸公差带应沿倾斜面对称配置。
9、铸件上的型砂、芯砂、芯骨、多肉、粘沙等应铲磨平整,清理干净。
10、铸件公差带对称于毛坯铸件基本尺寸配置。
11、铸件非加工表面的皱褶,深度小于2mm,间距应大于100mm。
12、机器产品铸件的非加工表面均需喷丸处理或滚筒处理,达到清洁度Sa2 1/2级的要求。
13、经喷丸或手工除锈的待涂表面与涂底漆的时间间隔不得多于6h。
14、铸件表面应平整,浇口、毛刺、粘砂等应清除干净。
15、铸件不允许存在有损于使用的冷隔、裂纹、孔洞等铸造缺陷。
16、所有需要进行涂装的钢铁制件表面在涂漆前,必须将铁锈、氧化皮、油脂、灰尘、泥土、盐和污物等除去。
17、除锈前,先用有机溶剂、碱液、乳化剂、蒸汽等除去钢铁制件表面的油脂、污垢。
