2.3、红外线触摸屏
红外线触摸屏原理很简单，只是在显 示器上加上光点距架框，无需在屏幕表 面加上涂层或接驳控制器。光点距架框 的四边排列了红外线发射管及接收管， 在屏幕表面形成一个红外线网。用户以 手指触摸屏幕某一点，便会挡住经过该 位置的横竖两条红外线，计算机便可即 时算出触摸点位置。因为红外触摸屏不 受电流、电压和静电干扰，所以适宜某 些恶劣的环境条件。其主要优点是价格 低廉、安装方便、不需要卡或其它任何 控制器，可以用在各档次的计算机上。 不过，由于只是在普通屏幕增加了框架， 在使用过程中架框四周的红外线发射管 及接收管很容易损坏。
1、定义：触摸屏简称TP（ touch panel），是个可接收触头等输入讯
号的感应式液晶显示装置，当接触了屏幕上的图形按钮时，屏幕上的触 觉反馈系统可根据预先编程的程式驱动各种连结装置，可用以取代机械 式的按钮面板，并借由液晶显示画面制造出生动的影音效果。（一块接 收触摸讯号并能处理的面板）
2、功能：简单方便地实现人机交互
互电容：
互电容屏也是在玻璃表面用ITO制作横向电极与纵向电极，它与自电容屏的区别在于，两 组电极交叉的地方将会形成电容，也即这两组电极分别构成了电容的两极。
区别：单点触摸时无区别，多点触摸有鬼点 。
触摸屏TP技术讲解
电容式触摸屏优点(相对电阻式)
1. 反应灵敏操作更方便。电容式触摸屏支持多点触控，操作更加直观、更具 趣味性。 2. 不易误触。由于电容式触摸屏需要感应到人体的电流，只有人体才能对其 进行操作，用其他物体触碰时并不会有所相应，所以基本避免了误触的可能。 3. 耐用度高。比起电阻式触摸屏，电容式触摸屏在防尘、防水、耐磨等方面 有更好的表现。 4. 电容触摸屏只需要触摸，而不需要压力来产生信号。 5. 电容触摸屏在生产后只需要一次或者完全不需要校正，而电阻技术需要常 规的校正。 6. 电容方案的寿命会长些，因为电容触摸屏中的部件不需任何移动。电阻触 摸屏中，上层的ITO薄膜需要足够薄才能有弹性，以便向下弯曲接触到下面的 ITO薄膜。
触控显示器原理
触控显示器原理
触控显示器是一种能够感应用户手指触摸操作的显示器，它的工作原理是基于电容触摸技术。
其主要组成部分包括电容屏、驱动芯片和控制电路。
电容屏上覆盖着一层透明的电容传感器层。
当用户触摸屏幕时，手指与电容传感器层之间会形成一个微小的电容。
控制电路会检测到这个电容的变化，然后将触摸信号传送给计算机或其他设备进行处理。
一般来说，电容传感器层由一些导电材料组成，例如导电涂层、ITO（铟锡氧化物）导电薄膜等。
它们形成了一个由许多微小
的电容触点组成的网格。
当用户触摸屏幕时，手指与这些触点之间会建立起电流通路，从而改变了触摸面的电容值。
驱动芯片负责将控制电路发送的指令转化为电信号，用于激励电容屏上的触点。
通过逐行扫描的方式，驱动芯片能够依次激励每一个触点，然后测量其电容值的变化。
这样，它就能够准确地确定用户的触摸位置。
控制电路负责接收驱动芯片传输的数据，并根据这些数据计算用户的触摸位置。
它还可以根据用户不同的手势动作（如滑动、捏合等）来识别并执行相应的命令。
控制电路通常集成在显示器或计算机主板中，以实现触摸功能。
总的来说，触控显示器的原理是利用电容传感器层和驱动芯片的配合，通过检测手指触摸的电容变化来实现触摸位置的识别。
这种技术能够提供更直观、更便捷的人机交互方式，广泛应用于各种电子设备中，如智能手机、平板电脑、可穿戴设备等。
触摸屏工作原理
触摸屏工作原理触摸屏是一种常见的人机交互设备，广泛应用于手机、平板电脑、电子签名板等各种电子设备中。
它的工作原理基于电容技术或者电阻技术，能够感知人体触摸并将触摸信号转化为电信号，从而实现对电子设备的控制。
一、电容触摸屏原理电容触摸屏是目前应用最广泛的触摸屏技术之一，其工作原理是基于电容效应。
电容触摸屏通常由两层导电层面组成，上层为导电触摸面板，下层为驱动电极面板。
触摸面板上通过一个微小的间隙与驱动电极面板相隔，并且两者之间电绝缘。
当我们用手指触摸触摸面板时，人体本身就是一个带电体，会改变触摸面板上的电场分布。
触摸面板上的驱动电极会感应到这一变化，并将其转化为电信号。
电容触摸屏可分为电容传感型和投影电容型。
电容传感型触摸屏是在触摸面板上布置一些小电容传感器，通过检测这些传感器的电容变化来定位触摸位置。
而投影电容型触摸屏则是在触摸面板背后布置一层导电物质成像层，通过检测导电物质在触摸位置上的电容变化来实现定位。
二、电阻触摸屏原理电阻触摸屏是另一种常见的触摸屏技术，其工作原理是基于电阻效应。
电阻触摸屏通常由两层导电玻璃面板组成，两层导电面板之间通过绝缘层隔开。
当我们用手指触摸电阻触摸屏时，手指会压在上层导电玻璃面板上，导致上层导电玻璃面板弯曲。
由于两层导电面板之间存在电阻，触摸点位置的电阻值会发生变化。
电阻触摸屏通过检测触摸点位置导致的电阻变化来实现定位。
通常采用四线电阻触摸屏或五线电阻触摸屏，其中四线电阻触摸屏通过两根垂直电流引线和两根水平电流引线来测量电阻变化，而五线电阻触摸屏则多了一根触摸屏边界线。
三、与屏幕的互动触摸屏通过感知人体触摸信号，将其转化为电信号后，通过控制芯片将信号传递给显示器，从而实现对电子设备的操作。
电子设备会解析接收到的信号，并根据信号的不同作出相应的反应，比如移动、点击、缩放等。
触摸屏的工作原理使得用户能够通过手指触摸屏幕，直接对显示器上的图像和内容进行操作。
这种直观、高效的操作方式极大地提高了电子设备的使用体验，使之更加便捷和人性化。
触摸屏解密方法
触摸屏解密方法一、背景介绍随着科技的发展和智能手机的普及，触摸屏已经成为我们日常生活中不可或缺的一部分。
触摸屏的出现让人们可以通过手指的触摸来完成各种操作，比如浏览网页、玩游戏、输入文字等。
然而，有时候我们可能会遇到一些问题，比如触摸屏不工作、触摸屏被锁定等，这就需要我们了解触摸屏解密方法，以便能够解决这些问题。
二、触摸屏不工作的可能原因触摸屏不工作可能是由多种原因造成的，下面列举了一些常见的原因： 1. 触摸屏可能被污染，导致触摸无效。
可以用干净的软布擦拭屏幕来解决这个问题。
2. 手指可能太干燥或者太湿润，触摸屏无法准确识别。
这时候可以适当使用手指湿润剂或者擦拭手指来解决问题。
3. 触摸屏可能出现了物理损坏，需要更换触摸屏。
4. 电池电量不足可能导致触摸屏不工作，可以尝试充电后再次使用。
三、触摸屏被锁定的解密方法有些情况下，我们可能会发现触摸屏被锁定了，无法使用。
这时候，我们需要进行解密操作，下面介绍一些解密方法： 1. 利用硬件按键解锁，大多数触摸屏设备都有一个物理的“开机”或者“解锁”按键，长按该按键可以解锁触摸屏。
2. 使用密码解锁，如果你的触摸屏设备已经设置了密码锁，那么只有通过正确输入密码才能解锁触摸屏。
3. 使用指纹解锁，如果你的触摸屏设备支持指纹解锁功能，可以尝试使用指纹来解锁触摸屏。
4. 使用面部识别解锁，一些高端触摸屏设备支持面部识别功能，只需要将你的脸对准摄像头即可解锁触摸屏。
四、触摸屏解密的技术原理触摸屏解密的技术原理主要涉及到触摸屏的工作原理和数据传输方式。
触摸屏一般分为电阻式触摸屏和电容式触摸屏两种。
4.1 电阻式触摸屏解密电阻式触摸屏是利用两层导电玻璃之间的电阻来测量位置的。
当手指触摸屏幕时，会导致两层导电玻璃之间的电阻值发生变化，通过测量这个电阻值的变化，就可以确定手指触摸的位置。
电阻式触摸屏解密一般需要通过程序来解析和处理电阻值的变化。
4.2 电容式触摸屏解密电容式触摸屏是利用手指和触摸屏之间的电容变化来测量位置的。
触摸屏的基本原理
触摸屏的基本原理
触摸屏是一种人机交互设备，它能够感应和识别人体的触摸动作并将其转化为电信号。
触摸屏的基本原理主要分为四种类型，即电阻式触摸屏、表面声波触摸屏、电容式触摸屏和红外线触摸屏。
1. 电阻式触摸屏：
电阻式触摸屏由两层特殊材料分别作为导电面放置在一起。
当用户用手或者触笔触摸屏幕时，两层导电面之间的电流就会发生变化，触摸位置即可通过计算导电层间电流的变化情况来确定。
2. 表面声波触摸屏：
表面声波触摸屏由一个或多个传感器和一个边框组成。
传感
器将声波信号发送到屏幕上，当用户触摸屏幕时，声波就会被中断或者散射。
传感器能够检测到这些变化从而确定触摸位置。
3. 电容式触摸屏：
电容式触摸屏由一层覆盖整个屏幕的导电材料构成，通常为
透明的导电膜。
当用户触摸屏幕时，人体带有一定电荷，导致屏幕上的电荷分布发生改变，通过检测这些电量的变化，就可以确定触摸位置。
4. 红外线触摸屏：
红外线触摸屏由红外线发射器和接收器构成，位于屏幕的四
个边角。
发射器在屏幕表面形成一些红外线网状的光束，当用户触摸屏幕时，触摸位置会遮挡相应的红外线光束，接收器检
测到这些遮挡的光束，并通过计算确定触摸位置。
这些触摸屏的工作原理各有特点，可以根据具体应用场景和需求来选择合适的触摸屏技术。
电阻屏原理详解

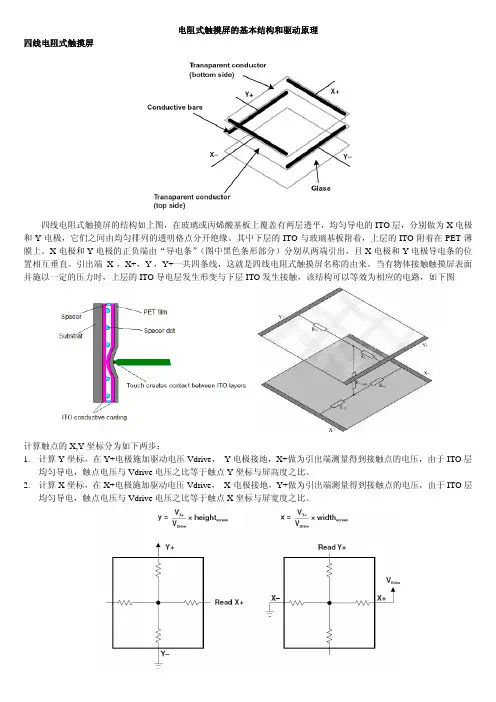

电阻式触摸屏的基本结构和驱动原理四线电阻式触摸屏四线电阻式触摸屏的结构如上图，在玻璃或丙烯酸基板上覆盖有两层透平，均匀导电的ITO层，分别做为X电极和Y电极，它们之间由均匀排列的透明格点分开绝缘。
其中下层的ITO与玻璃基板附着，上层的ITO附着在PET薄膜上。
X电极和Y电极的正负端由“导电条”（图中黑色条形部分）分别从两端引出，且X电极和Y电极导电条的位置相互垂直。
引出端X-，X+，Y-，Y+一共四条线，这就是四线电阻式触摸屏名称的由来。
当有物体接触触摸屏表面并施以一定的压力时，上层的ITO导电层发生形变与下层ITO发生接触，该结构可以等效为相应的电路，如下图计算触点的X,Y坐标分为如下两步：1.计算Y坐标，在Y+电极施加驱动电压Vdrive， Y-电极接地，X+做为引出端测量得到接触点的电压，由于ITO层均匀导电，触点电压与Vdrive电压之比等于触点Y坐标与屏高度之比。
2.计算X坐标，在X+电极施加驱动电压Vdrive， X-电极接地，Y+做为引出端测量得到接触点的电压，由于ITO层均匀导电，触点电压与Vdrive电压之比等于触点X坐标与屏宽度之比。
测得的电压通常由ADC转化为数字信号，再进行简单处理就可以做为坐标判断触点的实际位置。
四线电阻式触摸屏除了可以得到触点的X/Y坐标，还可以测得触点的压力，这是因为top layer施压后，上下层ITO发生接触，在触点上实际是有电阻存在的，如下图的Rtouch。
压力越大，接触越充分，电阻越小，通过测量这个电阻的大小可以量化压力大小。
怎么得到Rtouch的阻值？有两种方法。
第一种方法：要做如下准备工作，如下图：1. X- 接地，X+接电源，Y+接ADC得到触点的X坐标2. X- 接地，Y+接电源，X+接ADC得到Z1点的位置Z13. X- 接地，Y+接电源，Y-接ADC得到Z2点的位置Z2现在知道了X坐标，即ADC的输出数值， Z1， Z2，还要知道X-line Y-line的总电阻值就可以计算了112RX I Z Z Rtouch −=其中是流过R X1的电流 1RX I 111X RX R Z I = 则⎟⎠⎞⎜⎝⎛−=1121Z Z R Rtouch X 而R1又可以由ADCx 和R X_plate 根据比例得到，所以最后 ⎟⎠⎞⎜⎝⎛−⋅=−1124096Z Z ADC R Rtouch X PLATE X (如果ADC 12位精度)第二种方法：要做如下准备工作1. X- 接地，X+接电源，Y+接ADC 得到触点的X 坐标 ADCx2. Y- 接地，Y+接电源，X+接ADC 得到触点的Y 坐标 ADCy 2. X- 接地，Y+接电源，X+接ADC 得到Z1点的位置Z1 还要已知X-plate Y-plate 的总电阻值21Y X R R Rtotal Rtouch −−=140964096140961Z ADC R Z R Rtotal X PLATE X X ⋅⋅=⋅=− 40962ADCyR R PLATEY Y −= 40961140964096ADCy R Z ADC R Rtouch PLATE Y X PLATE X −−−⎟⎠⎞⎜⎝⎛−⋅⋅=上面的计算有一个缺陷，就是没有考虑电极抽头引线和驱动电极的电路的寄生电阻，这部分电阻并不包含在ITO 电阻之内，而且受环境温度影响阻值波动，很可能影响计算的正确性，因此产生了八线电阻触摸屏的概念。
触摸显示屏原理图
触摸显示屏原理图
触摸显示屏是一种先进的输入设备，将触摸操作转换为电信号，以实现在屏幕上进行交互。
触摸显示屏的原理是基于电容和电阻两种技术。
电容式触摸显示屏利用了电容的原理，人体接触屏幕时会产生微弱的电荷。
电容式触摸显示屏表面覆盖着电容感应层，由一系列纵横交叉的导电线组成。
当手指或其他导电物体触摸屏幕时，电流会在导电线网络中产生，从而改变了电容的分布情况。
传感器会检测这些变化，并将其转化为坐标信息。
通过计算手指的位置，系统可以感知手指的移动和点击等操作。
电阻式触摸显示屏则采用了电阻薄膜技术。
它是由两层平行排列的导电薄膜组成，两层薄膜之间有一层绝缘层隔开。
当屏幕上受到压力作用，导电薄膜会接触，并形成电路。
通过测量屏幕上的电阻变化，系统可以确定触摸的位置。
相对于电容式触摸显示屏，电阻式触摸显示屏对物体的压力很敏感，因此不仅可以用手指触摸，也可以使用其他物体触摸。
总的来说，触摸显示屏通过感知电容或电阻的变化，将触摸操作转化为电信号，并通过计算来确定触摸的位置。
这种先进的技术使得我们可以通过手指或其他物体来操作屏幕，实现更加便捷和直观的交互体验。
触摸屏的结构及工作原理[整理]
触摸屏的结构及工作原理一、触摸屏的工作原理:为了操作上的方便，人们用触摸屏来代替鼠标或键盘。
工作时，我们必须首先用手指或其它物体触摸安装在显示器前端的触摸屏，然后系统根据手指触摸的图标或菜单位置来定位选择信息输入。
触摸屏由触摸检测部件和触摸屏控制器组成；触摸检测部件安装在显示器屏幕前面，用于检测用户触摸位置，接受后送触摸屏控制器；而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU，它同时能接收CPU发来的命令并加以执行。
二、触摸屏的主要类型按照触摸屏的工作原理和传输信息的介质，我们把触摸屏分为四种，它们分别为电阻式、电容感应式、红外线式以及表面声波式。
每一类触摸屏都有其各自的优缺点，要了解那种触摸屏适用于那种场合，关键就在于要懂得每一类触摸屏技术的工作原理和特点。
下面对上述的各种类型的触摸屏进行简要介绍一下：1.电阻式触摸屏：这种触摸屏利用压力感应进行控制。
电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏，这是一种多层的复合薄膜，它以一层玻璃或硬塑料平板作为基层，表面涂有一层透明氧化金属（透明的导电电阻）导电层，上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的（小于1/1000英寸）的透明隔离点把两层导电层隔开绝缘。
当手指触摸屏幕时，两层导电层在触摸点位置就有了接触，电阻发生变化，在X 和Y两个方向上产生信号，然后送触摸屏控制器。
控制器侦测到这一接触并计算出（X，Y）的位置，再根据模拟鼠标的方式运作。
这就是电阻技术触摸屏的最基本的原理。
电阻类触摸屏的关键在于材料科技，常用的透明导电涂层材料有：①ITO，氧化铟，弱导电体，特性是当厚度降到1800个埃（埃＝10-10米）以下时会突然变得透明，透光率为80(百分号)，再薄下去透光率反而下降，到300埃厚度时又上升到80(百分号)。
ITO是所有电阻技术触摸屏及电容技术触摸屏都用到的主要材料，实际上电阻和电容技术触摸屏的工作面就是ITO涂层。
触摸屏的工作原理
触摸屏的工作原理
触摸屏是一种通过触摸操作与其交互的设备，它的工作原理可分为电容式触摸屏与电阻式触摸屏。
电容式触摸屏利用人体或其他带电物体与屏幕之间的电容变化来感知触摸操作。
屏幕上覆盖着一层透明的电容感应层，由导电材料构成。
当手指或其它导电物体接触到屏幕上时，触摸屏上的电场会发生变化。
电容感应层上的电极会检测这种变化，并将信号传送至控制器。
控制器分析信号，并根据触摸点的位置，将其转化成相应的操作。
电阻式触摸屏利用两层薄膜之间的电阻变化来感应触摸。
屏幕上覆盖有两层电阻膜，分别位于玻璃和表面保护层之间。
两层膜之间的间隙通常含有微小的玻璃珠或者硅胶。
当手指或其他物体按压屏幕时，两层电阻膜会接触，形成一个电阻器。
控制器会通过检测电压变化来确定触摸位置。
无论是电容式触摸屏还是电阻式触摸屏，背后的控制器都起着关键的作用。
控制器通过解析传感器传来的信号，确定触摸点位置，进而完成相应的操作。
最终，显示器会根据控制器的反馈，将触摸屏上的操作结果展示给用户。
总之，触摸屏通过感知触摸点的位置来实现与用户的交互。
无论是电容式触摸屏还是电阻式触摸屏，都离不开感应层、控制器和显示器的紧密合作，以确保准确地识别和响应用户的触摸操作。
手机电容式触摸屏全解
ITO （导电玻璃） ITO导电玻璃是在钠钙基或硅硼基基片玻璃的基础上，利用溅射、蒸发等多种方法镀 上一层氧化铟锡（俗称ITO）膜加工制作成的
高档液晶显示器专用ITO玻璃在溅镀ITO层 之前基片玻璃还要进行抛光处理，以得到 更均匀的显示控制
当手指触摸在金属层上时，由于人体电场，用户和触摸屏表面形成以一个耦合电容，对于 高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。
发展历史
发展历史
发展历史
发展历史
发展历史
发展趋势
二、电容式触摸屏原理及工艺过程 1、电容式触摸屏原理
电容式触摸屏技术是利用 体的电流感应进行工作的。
人
电容式触摸屏是一块四层复合玻璃屏，玻璃 屏的内表面和夹层各涂有一层ITO，最外层是 一薄层矽土玻璃保护层，夹层ITO涂层作为工 作面，四个角上引出四个电极，内层ITO为屏 蔽层以保证良好的工作环境。
这个电流分别从触摸屏 的四角上的电极中流出，并 且流经这四个电极的电流与 手指到四角的距离成正比， 控制器通过对这四个电流比 例的精确计算，得出触摸点 的位置
耦合电容(Coupling capacitor)
耦合电容，又称电场耦合或静电耦合，是由于分布电容的存在而产生的一种耦合方式。 耦合电容器是使得强电和弱电两个系统通过电容器耦合并隔离，提供高频信号通路，阻止
自电容触摸屏原理
在触摸检测时，自电容屏依次分别检测横向与纵向电极阵列，根据触摸前后电容的变化， 分别确定横向坐标和纵向坐标，然后组合成平面的触摸坐标。自电容的扫描方式，相当于 把触摸屏上的触摸点分别投影到X轴和Y轴方向，然后分别在X轴和Y轴方向计算出坐标，最 后组合成触摸点的坐标。
自电容触摸屏原理 如果是单点触摸，则在X轴和Y轴方向的投影都是唯一的，组合出的坐标也是唯一的；如果
