水利工程常见混凝土质量缺陷及处理方法
水利大坝工程混凝土施工常见质量问题及管理措施
由于工程 量多、 规模 大、 技 术管理 与质量 方面还不能满 足客观 的需 要，
之间， 浇 筑混凝 土可以采用一 泵两区相并联 的施工手段 ， 从 低坝段到 高
尤其是大坝工程 中， 混凝 土质量问题就 是常见的需要 处理的 问题 之一， 坝段依次开始 ， 循序 渐进完成浇筑 施工。 因此 ， 作为 专业的技 术人 员， 必须要对 已建或 者是未 建的 工程 ， 一 定要 ２ ， 提 高水 利大 坝 工程 的质 量管 理 措施 在 发现 质量 问题 后， 必须要 给 予及时 的处 理 ， 并 要及 时提 出具体 的 分 ２ ． １要建立好 各项的有效制度体系 析， 从中找到有意 义的经验 进行总 结， 为以后 的工程打 下安 全结实 的基 在整个 的大坝工程 中， 想要确 保大坝 工程 的质量 ， 就必须 建立一 套 础。 健全 的有关质量管理 体系制 度， 可 以成立一个有关的技 术指挥 总部 ， 和
一
仅仅布 置一 道止浆 装置或止 浆装 置的搭接 作业采取焊 接形式 的做法不 是 非常恰 当， 能 够保证安全 的程度有 限； 封 闭作业施 工过程 中对于止浆 装置周 围的混 凝土 的振捣 不密实同样也 会造成止 浆装 置失 效的质量 问
直以来 ， 国家对于水 利工程的建设 都是投入很大 ， 因为它的建设 题。 针对 如上问题除了在加 强混凝土 施工过程 的控制与管理 外， 需根据 是直 接关系到国家经济发展和 国民生活 的， 进而全 国各地在大 中小型 的 现场施工的具体情况确定混 凝土浇筑的顺序， 出现漏水情况的坝段一般 可考虑 采用嵌 缝的方 法予 以处理。 由于此 种情况多出现于两个相 串坝 段 水 利工程 建设 中都 取得了很好 的成 绩 ， 但是 ， 在取得 很大成 绩的同时，
水利工程混凝土施工质量问题及处理措施
许 小 明 宁 延 全
科
水 利工程 混凝 土 施 工质量 问题 及 处理 措施
（、 １ 黑龙 江省肇源县二 站镇政 府农业 中心 ， 黑龙 江 肇 源 １６ ０ ２ 黑龙 江省肇 源县河道管理处 ， ６ ５０ 、 黑龙 江 肇源 １ ６ ０ ） ６ ５ ０
摘 要： 混凝 土是 水利工程 建设 中的重要 材料 ， 在施 工全过程 中会 出现一 些质量缺 陷， 对混凝 土加 强质量控制对保证工程质量 、 免不必要的 时 避 间和 资金浪 费等 着重要 的意义。本文就水利工程混凝 土施 工质量控 制进行 了探讨 。
关键 词 ： 利 工程 在混凝土工程施工 辽程中， 由于原材料 、 配 到最高温度 以后。 随着热量 向外部介质散 发， 温 合 比、 作 、 操 工艺 、 技术 等原因， 使混凝土 结构物 混凝土拌 和物严重离析， 混凝土料 干硬， 入 度将 由最高 温度降至一个稳定温度或准稳 定温 产生 一些质 量问题 ， 气泡 、 面 、 窝 、 洞 、 仓混凝土 料架空或骨料集 中， 如 麻 蜂 孔 混凝土 摊铺料太 度场， 产生一个温差 。 降温时混凝土将发生体积 露筋 、 裂缝等， 其性质属 质量缺 陷还是 质量 事故， 厚 ， 漏振。 模板严重漏浆等。 收缩 ， 在基础部 位混凝土收缩受 基岩 约束 ， 发 将 ２２预防措施 ． 生很 大的拉应力， 如果超过混凝 土的极 限抗 拉 《 利工程质量 事故处 理暂行规定 》 中给出界 水 定， 以下质量 问题 属质量 缺陷： 在大体 积混 发生 混凝土拌 和物应 均匀 ， 土和易性 好， 混凝 分 强度， 就将 出现基 础贯穿裂缝； 在脱离基 岩约束 凝土 、 电设备安 装工 程中， 理所需 物资 、 机 处 器 层 摊铺 、 振捣 、 平仓及时， 振捣均匀， 不漏振 ， 模板 部位， 如果混凝 土的最高温度与外 部介质 的温 模板支撑牢 固。 差过大 ， 内部 热的混凝土约束外部 冷混凝 土的 材及设备 、 人工等 直接损 失费用不超 过 ２ 万元 缝 隙密合， Ｏ 人 民币； 发生 在土石方工程或 混凝土薄壁 工程 ２３处 理 方 法 ． 收缩， 即混凝土 内部温度场呈非 线性分布 ， 就可 中， 处理所 需物资 、 器材及 设备 、 人工 等直 接损 对面积较小 、深度较浅 的孔洞采用 蜂窝 、 能出现 表面裂缝或深层裂缝，因此 温度应力是 失费用 不超 过 １ 万元人 民币； ０ 处理后不影 响工 麻 面的处理方 式， 将孔 洞部位的松散物 凿除干 产 生裂缝 的主要原因 。 此外， 混凝土强度低 航 裂 程正常使用和寿命 。施工 中发生质量缺 陷应及 净 ， 用于硬性预 缩砂浆 或聚合物砂浆 、 石混凝 性就低， 易产生裂缝； 细 容 基础不均匀， 混凝土 导致 时处理 或返 工重做， 因特殊 原因使得工 程个 土 填塞处理 。对 面积较大、 若 深度较深 的孔 洞， 将 产生沉 陷裂缝 ； 混凝 土中骨料含有某 些活性物 别部 位或 局部发 生 达不 到技术 标 准 和设计 要 孔 洞凿除彻底， 打锚筋和架设钢筋 网。 质， 同水泥 中的碱 发生反应。 使混凝土体 积膨胀， 求． 未能及 时进 行处理 的工程质量 缺陷， 将 且 应 ３混凝土结构露筋 导致 混凝土产生碱 骨料反应裂缝： 凝土初期 混 露筋是 指 混凝土结 构 内部 的主筋 、架 立 养 护不 当， 混凝 土因散失水分引起体 积收缩变 缺陷产 生的部位 、 产生 的原 因 、 工程安全性 、 对 使用功能和运用影响分析 、处理方案或不处 理 筋 、 箍筋 等没有混凝土包裹 而外露 的缺 陷。 旧建 形 ， 成千缩裂缝； 形 钢筋锈 蚀， 围混凝 土产生 对周 原因分析等真实 、 准确 、 完整地填写在质量 缺陷 筑 物的露 筋是由于混凝 土表面腐蚀 、 浸蚀 、 冻融 膨胀 应力， 产生钢筋锈蚀 裂缝 ； 混凝土 承受荷载 、 备案表 中， 并及时报工程质量监督机构备案 。 破 坏， 使混凝土保护层脱 落或受 到各种 意外撞 冻融等， 也会产生裂缝。 击所致 。 露筋不处理， 可使钢筋产 生锈蚀 破坏， 影 １混 凝 土 施 工 气 泡 原 因及 处 理 ４２预防措施 ． 拆模后 在混凝 土表面会 看到一些 小 凹坑 ， 响结 构物受 力或形成渗水 通道 。 混凝 土表面裂缝 多发生在 浇筑初期， 主要 是由于混凝土施工 中的一些气泡未被排 出而破 ３１ 成 原 因 ．形 是 由于表面温度骤降 引起 的， 因此对混凝 土表 裂后形成的。 称之为气泡 。 钢筋 安装偏移， 混凝土保护层 无垫块， 凝 面进 行防护， 混 防止温差过大 是主要的预 防措 施 。 土浇 筑过程 中钢筋移位， 模板拉 筋同结构筋 焊 拆模 后混凝土突然暴露在 较冷空气 中， 相当 也 １ 原因分析 ． １ 气泡的形成 主要是 由于砂子偏 细 、 引气剂 接在 一起并外 露， 混凝土振捣 漏振， 严重漏 于一次气温骤 降， 模板 因而必须立 即保温 。 护是预 养 掺量不当 、 铺料厚度过大 、 振捣间距较大或振捣 浆等 。 防混 凝土产生裂缝 的又一措 施， 在混凝 土龄期 ３２预 防措施 ． 内应保 持混凝 土表 面湿润 。 时间不够等原 因， 使混凝土 中的气 泡未被完 全 排出而造成， 在一些混凝土斜面或曲面部位， 由 钢 筋安装位 置准确 ， 钢筋绑 扎 、 焊接 牢 固， ４３处 理 方 法 ． 于上部支有模 板， 混凝土振捣 和气泡排 出困 混凝 土保 护层垫块均匀牢 固，浇筑 中禁止人 员 使 裂缝补强处理可分为三种， 即表面修补 、 内 难。 出现的气泡较多 。 随意搬动 、 踩踏钢筋， 防止机械碰撞， 混凝土人仓 部处理 、 固处理 。 面修补 主要是进行缝 口封 锚 表 １ ． ２预防措 施 防止一侧集 中下料将钢筋挤偏，防止 漏振和漏 闭， 防止渗漏 和钢筋锈蚀 。 理方法包 括沿缝 ｌ 处 ： 采用 细度模 数 ２ ３ 范 围 的天然 砂或 浆 。 ． ． ０～ ０ ｌ 凿缝 嵌缝、 １ １ 缝 ： 贴橡胶皮板 和做防渗层 、 缝 ３３处 理 方 法 ． １１ ： 涂刷环氧玻 璃丝布 、高分子 聚合物缝 口浸 人 工砂。 其各项 指标 符合规 范要 求； 格进 保证 严 行 混凝 土配合 比试验并按确定的混凝土配合 比 凿除漏筋处 混凝 土． 将钢筋捣入混 凝土 内， 渍等 。 内部处 理主要是恢 复结构 的整体性 用 于 施 工， 控制外 加剂掺量； 真进行混凝土摊铺 、 ｉ ｋ 振 留足混凝 土保护层， 清除干净外露钢 筋上 的锈 深层裂缝及贯穿裂缝 。常用方法为水泥灌浆 和 捣作业，每层 混凝土摊铺 厚度控制 在 ３ ｛ 斑， ０３ ｍ一 冲洗 干净 后填补砂 浆， 压光， 盖养 护 。 化学灌浆 。以堵漏 为 目的 的， 用丙 凝 、 抹平 覆 常选 水玻 ５ ｍ间 。 ０ｃ 振捣时 振捣棒应 缓慢拔 出， 振或 在不影响 混凝土使用空间或外观 的部 位， 不欠 可凿 璃 、 水溶性 聚氨酯浆材； 以恢复结构 整体性为 目 漏 振。 除露筋处 混凝土后， 浇筑混凝 土加厚 ， 支模 将外 的的 ， 常选用 粘结强度 高 的环 氧、 甲凝 类浆 材 。 １３ 理措 施 Ｉ处 露钢筋包裹起来 。 锚 固处理 主要是 恢 复结构 整体 性 和原受 力状 ４混 凝 土 裂 缝 处 理 态， 主要方法是采用预应力锚索加 固措施 。 气 泡影 响混凝土外观， 别气 泡一般不必 个 处 理， 局部较 多或大 面积 出现气泡应 处理， 且拆 裂缝是混凝土中最常见的缺陷之一， 裂缝 结束语 模 后要尽 早处 理，将产 生气泡部 位刷 毛或凿毛， 的形式多种 多样 ， 有表层的、 深层 的、 贯穿 的 、 纵 在水利工程混凝土施工中。 严格按设计要 用 水清洗湿润，用相 同或高于结构物 混凝土强 向 的、 向的、 向的等， 面的微 裂缝有 的呈 求， 横 斜 表 加强对混凝土工程的这些要点质量控制， 对 度 等级的水泥砂浆填 补并 压光， 采取覆 盖养护 网状 、 的呈放 射状 、 的呈平行 状 ， 有 有 深层或 贯 延 长水工 混凝土使用 寿命， 节省工 程费用 ， 实现 措 施， 防止水 流冲刷。 对斜面和曲面部位可在混 穿 的裂缝 有的外宽 内窄、 的内宽 外窄。 有 按照缝 经济 、 安全 、 高效的工程建设管理 目标有着重要 凝 土浇筑完 ６ ｈ 后拆模处理 气泡， 其处理 效果 宽 、 缝深 、 长及裂缝成 因， 裂缝 分为不 同 的 现 实 意 义 。 缝 可将 较好， 但拆模 时要避免扰 动已浇混凝 土。 类 型，对大体积混凝土，类 即龟裂或细微 裂缝， Ｉ 参 考 文 献 ２混 凝 土 孔 洞处 理 般缝宽 ａ ． １ １ 深 ｈ ０ ｃ Ｉ类 系表 ｆ】 建 平 ， ≤Ｏ２ １１缝 １， １ ≤３ ｍ； Ｉ １邹 万立 ． 丙乳 在 水利 工 程 混 凝 土 缺 陷修 孔洞是指结构 内部有空腔， 局部没有 混凝 面 （ 浅层） 裂
水利工程混凝土施工质量问题及处理措施
温度就会随之下降到一个比较稳定的温度， 这就形成了—个温差。 在降 温的过程中混凝土的体积会随之收缩 ，在基础部位混凝土会受到基岩 的约束而产生很大的拉应力 ， 一旦这种拉应力超过混凝土 自身的强度， 就会产生裂缝 ； 而对于没有受到基岩约束的那部分混凝土， 如果外部环 境和混凝土内部出现 比较大的温差时，就会导致内部热的混凝土约束 外部比较冷的混凝土的收缩 ， 这样就会出现深层裂缝， 可见温度是产生 １ ． ３处理 措施 裂缝的一大因素。此外， 混凝土强度低航 裂性就低痞 易产生裂缝＿ 基 础 气泡不仅影响到混凝土外部的美观 ， 而且还会影响到混凝土的整 不均匀， 导致混凝土产生沉陷裂缝； 混凝土中骨料含有某些涪牲物质， 同 体强度。在实际的施工过程中， 个别的气泡可以不做处理 ， 但是针对那 水泥中的碱发生反应， 使｝ 昆 凝土体积膨胀， 导致混凝土产生碱骨料反应 些面积比较大的气泡就需要尽早处理，在拆模之后对气泡部位进行刷 裂缝 。 毛， 并用水湿润， 再使用与混凝土相同强度等级的水泥浆进行填补并做 ４ ２ 预防措施 ． ， 好覆盖养护措施 ， 避免出现水流冲刷现象。 各个水利施工单位应该重视 通常情况下， 在混凝土浇筑初期容易在表面形成裂缝 ， 这主要是 混凝土中的气泡问题， 保证混凝土工程的质量。 因为混 凝土 内外 温度差 距较大 而引起 的 ，我们应该 重点关 注如何 防止
关键词： 水利 工程 ； 混凝 土来自； 施 工质 量 在混凝土工程施工过程 中， 由于原材料 、 配合比、 操作 、 工艺、 技术 等原因， 使混凝土结构物产生一些质量问题， 如气泡、 麻面、 蜂窝、 孔洞、 露筋、 裂缝等， 其性质属质量缺陷还是质量事故， 《 水利工程质量事故处 理暂行规定》 中给出界定， 以下质量问题属质量缺陷： 发生在大体积混凝 土、 机电设备安装工程中， 处理所需物资、 器材及设备 、 人工等直接损失 费用不超过 ２ ０万元人民币； 发生在土石方工程或混凝土薄壁工程 中， 处 理所需物资 、 器材及设备 、 人工等直接损失费用不超过 １ ０万元人民币； 处理后不影响工程正常使用和寿命。施工 中发生质量缺陷应及时处理 或返工重做， 若因特殊原 因使得工程个别部位或局部发生达不到技术 标准和设计要求且 未能及时进行处理的工程质量缺陷， 应将缺陷产生 的部 位 、 产 生的原 因 、 对 工程安 全性 、 使 用功能 和运用 影响 分析 、 处 理方 案或不处理原因分析等真实 、 准确、 完整地填写在质量缺陷备案表 中， 并及时报工程质量监督机构备案。 １混凝土施 工气泡 原因及 处理 １ ． １原 因分析 导致气泡产生的原 因有很多 ， 主要包括砂子太细、 ＠￣ － Ｉ － 过厚 ， 振捣 的时间不够或者太长等 ， 这些都会导致混凝土中出现气泡 ， 影响混凝土 的整体强度 。 此外 ， 在混凝土的曲面位置， 往往会在上部安装模板， 这就 会导致混凝土中的气体难以排出， 出现比较多的气泡。
现浇水利工程混凝土质量缺陷及预防
１ 质量缺陷产生的原因
１ 施工管理制度不健全或执行不力 ． １
施 工现 场 管 理制 度不 健 全 、 理不 善 ， 管 未严 格 按施
工 组织 设计 、 工 图、 范组 织施 工 ， 工准 备 不足 ， 施 规 施 施
和 质量 监 督制 度 ， 实施 工质 量 控制 责 任 ， 制定 相 关 落 并 技术、 经济 合 同保 证措 施和制 度 。坚持 以人 为核 心 的事 前 、 中、 事 事后质 量控 制 ， 防为主 ， 预 严格执 行 。
泥 的实际活性 ，影 响 了混凝土配 合 比设计 的正确 性 ， 或 套用混 凝土配 合 比选 用 不当 ， 同时对 外加 剂掺量 控制 不
凝土接缝 美观 ， 头不变形 ， 接 不流 （ 浆 。 挂）
．２ ２ 准确等 。 未严 格按 配合 比称料 ， 意增 加用水 量 ， 意提 ２ ．钢筋制安 任 任 钢筋 表面 必须 除锈 、 洁 ， 筋 下料准 确 ， 护层 厚 清 钢 保 高混凝 土塌落 度 ， 拌 时颠倒加 料顺 序 ， 拌 时间过 短 、 搅 搅
接部 位 松 动 、 形 缺 陷 （ 棱 掉 角 、 凹不 平 、 面 、 外 缺 凸 麻 起 砂、 掉皮 ） 强度 达不 到设计 要求 ８类 。这 些质量 缺 陷不 、 但影 响整 体工 程 美观 ， 会 影 响工 程 的结 构性 能 、 还 使用
２预 防措施
２ 完善施工现场管理制度并严格执行 ． １
１ 模板原 因 ． ２
模 板 及其 支 架未 具 有足 够 的承 载 力 、刚度 和 稳 定
２ ．模板安装 ．１ ２
以组合 钢 模板 为 例 ， 保证 模 板放 线 准确 ， 底部 承 垫
性， 造成 模板变 形 ， 缝漏浆 。在 浇筑 混凝 土前 ， 接 浇水湿 层 必 须 找平 ， 板 清 洁 、 润 、 模 湿 不积 水 、 杂物 、 脱 模 无 涂 润 不够 或积水 ， 模板清 洁不够 ， 板 内有杂物 ， 模 未涂 刷 隔 剂 。 模板在 拼 （ ） 接 时要求接 缝有规 律 、 观上 能接受 ， 感 而 离剂 。用 作模 板 的地 坪 、 模 不平 整 ， 胎 梁板 起 拱 高度 不 且 接缝也 要求严 密 、 不漏浆 、 缝细 小 。 在拼 缝 间还可加 设 够， 预埋 件 、 留孔洞 安装 不牢 固 ， 预 模板 拆 除时 间未把 握 海 绵条或 橡胶条 ， 以增 加严 密性 。 此外 ， 可将 模板拼 缝 还
水利工程混凝土建筑物施工缺陷原因分析和处理措施

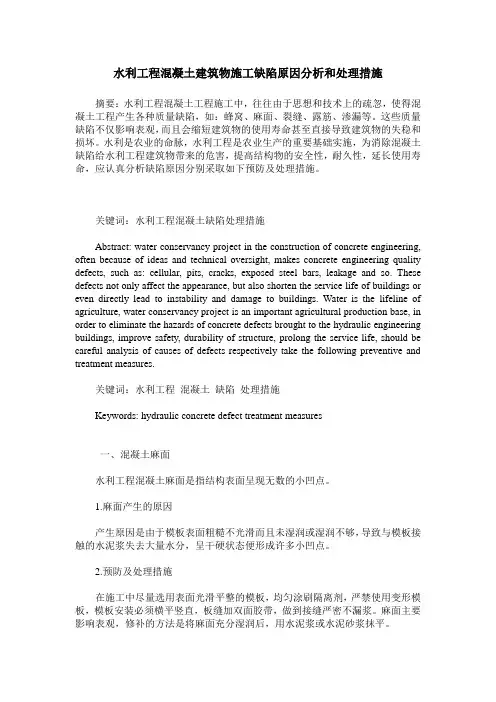

水利工程混凝土建筑物施工缺陷原因分析和处理措施摘要：水利工程混凝土工程施工中，往往由于思想和技术上的疏忽，使得混凝土工程产生各种质量缺陷，如：蜂窝、麻面、裂缝、露筋、渗漏等。
这些质量缺陷不仅影响表观，而且会缩短建筑物的使用寿命甚至直接导致建筑物的失稳和损坏。
水利是农业的命脉，水利工程是农业生产的重要基础实施，为消除混凝土缺陷给水利工程建筑物带来的危害，提高结构物的安全性，耐久性，延长使用寿命，应认真分析缺陷原因分别采取如下预防及处理措施。
关键词：水利工程混凝土缺陷处理措施Abstract: water conservancy project in the construction of concrete engineering, often because of ideas and technical oversight, makes concrete engineering quality defects, such as: cellular, pits, cracks, exposed steel bars, leakage and so. These defects not only affect the appearance, but also shorten the service life of buildings or even directly lead to instability and damage to buildings. Water is the lifeline of agriculture, water conservancy project is an important agricultural production base, in order to eliminate the hazards of concrete defects brought to the hydraulic engineering buildings, improve safety, durability of structure, prolong the service life, should be careful analysis of causes of defects respectively take the following preventive and treatment measures.关键词：水利工程混凝土缺陷处理措施Keywords: hydraulic concrete defect treatment measures一、混凝土麻面水利工程混凝土麻面是指结构表面呈现无数的小凹点。
水利工程混凝土质检缺陷处置
水利工程混凝土质检缺陷处置1混凝土强度不符合设计要求混凝土的强度不符合设计要求造成的后果是非常严重的，若果一个工程所使用的混凝土强度不能达到设计所要求的强度的话，那么整个工程就不能通过质量审核，这样的话该水利建筑就必须炸掉重建，所造成的经济损失是十分巨大的，所以我们必须把好这个关，避免混凝土的强度不符合设计要求的发生。
造成混凝土强度不符合设计要求的原因主要有以下几点：（1）原材料质量不符合要求，比如水泥强度等级不够、水泥硬化结块、粗细骨料的含泥量过大等。
（2）混凝土配合比不当，如外加剂用量不准确、为根据现场的砂石料的实际含水量调整施工配合比。
（3）混凝土正道不到他，未正道密实。
2水工混凝土常见质量缺陷的预防与处理措施2.1对于露筋的防治为了防止露筋现象的发生，我们在安装钢筋过程中一定要找准位置，保证钢筋的绑扎以及焊接的牢固可靠，在混凝土浇筑施工过程中一定不要让施工人员在施工工地随意的搬动已经绑扎好的钢筋，防止其位置变动，同时还要注意在动用机械时，机械器具与钢筋之间的碰撞导致的钢筋错位。
另外，通过适当的调整混凝土的配合比来提升混凝土的和易性也能够有效的减少露筋现象的发生。
若是已经发生了露筋现象，那么比较好的配细石混凝土是修补的最佳材料，当配细石混凝土放进凝固以后，对其表面实行适当的打磨，让整个表面在平整度以及色泽上保持一致，使整个表面看起来美观。
2.2裂缝的防治措施水利工程混凝土裂缝的产生原因比较复杂，我们对于混凝土裂缝的防治也应该从多方面出发，综合考虑各种因素，进而使得混凝土裂缝的产生得到有效控制。
首先，对于原材料的选择一定要严格，通常我们选择低水化热的水泥，降低水化热的影响。
其次，施工过程中要规范操作规程，对于大体积的混凝土施工，能够采用埋冷却水管的方法，带出水泥混凝土内部的一部分热量，防止水工混凝土内外温差过大导致其开裂。
最后，适当的维护工作也是增强混凝土建筑使用寿命的必要手段，混凝土强度在达到5Mpa前，严禁在其上施加任何荷载。
现浇水利工程混凝土质量缺陷及预防 高博
现浇水利工程混凝土质量缺陷及预防高博摘要：我国的水利工程得到了较为迅速的建设和发展，但是受到水利工程出现渗漏问题因素的影响，制约了水利工程的快速发展。
混凝土衬砌渠道中渗漏的水量大小，对于混凝土衬砌渠道防渗结构具备的科学合理性、衬砌工程建设质量水平的高低以及使用性能具有直接的影响。
因此需要通过加强施工技术，来有效的进行解决。
关键词：水利工程；现浇混凝土；质量一、水利工程现浇混凝土衬砌渠道渗漏原因1、基础处理不当在进行水利工程衬砌渠道的建设中，应对基础工作进行合理计划和严格实施，因为基础工作是整个工程质量的基础，肩负着其他工程能够完成的任务。
我国很多水利工程建设的施工人员对基础质量的必要性认识不足，在建设中没有对其重要性进行充分考虑，导致在工作的过程中没有把握好质量关，工作进度缓慢，对一些严格的程序没有选择有效的作业方法。
工作中没有一个较为严谨的态度，工作状态比较松散，导致基础建设出现不同程度上的质量问题，给后续建设埋下质量隐患，后期出现渗漏情况的发生。
2、支模偏差大现浇混凝土衬砌渠道渗漏出现的原因与支模也有很大关系，上模决定着基础建设的质量问题，更反映出了建设渗漏的程度。
我国目前在混凝土浇筑过程中用到的支模主要有两种材质，钢模板和木模板，支模在实际的安装过程中不可避免的会出现一些误差情况，但是由于种种原因导致安装支模的误差较大，出现了比较严重的变形情况，致使基础环节出现渗漏情况的发生。
3、衬砌材料质量低下在进行现浇混凝土衬砌渠道的过程中，如果在工程建设中使用劣质的衬砌材料不但影响建筑的美观，而且在混凝土衬砌渠道的选择和使用时会出现一定程度上的不合理。
劣质材料由于配比原因导致混凝土配料比例失调，与此同时，材料质量的不过关影响到建筑质量的同时会对建筑的整体环境造成一定的干扰，出现渗漏情况时还需要进行二次抢修，劣质材料给工程带来了很大的时间上和资金上的耗费。
4、浇筑的失误混凝土浇筑施工时对浇筑面处理不到位，导致其中含有的水分和空气过多，一旦在施工完成后，由于材料质量或其他原因造成混凝土浇筑工程的出现沉陷问题，最后出现渗漏，这是绝大多数混凝土工程裂缝原因。
水利工程常见质量通病及处理
水利工程常见质量通病及处理一、混凝土工程外观质量：常见质量通病有蜂窝、麻面、错台、裙边、跑模。
造成上述质量通病的原因是施工企业质量管理体系不健全、技工少，农工多，包工头惜工惜本、模板破烂变形，支撑不到位，支撑面松软，模板工序不验收，不用脱模剂，振捣不规范，不到位，浇筑层高不符合要求，拆模过早，模板复用时不清刮等。
处理方法：1、拆除重浇（修补后仍影响和改变该工程的受力状况，不利于结构稳定和安全运行，例如受力构件修补后尺寸小于设计尺寸，受力钢筋无法拉直，砼保护不符合规范要求，工程地处显要部位，影响水利人形象等）；2、修整：人工凿除有外观缺陷部分，见骨料，凿除部分2cm以上，先用水泥砂浆（1：1配料）打底不收浆，一周后用纯水泥浆抹面，颜色应尽量与原砼一致，纯水泥浆应掺107胶，比例一般不小于10%。
高速水流部位例如泄槽、溢洪道边墙，消力池、有压隧洞等应用环氧砂浆或者丙乳砂浆修整。
（丙乳砂浆设计抗压强度R≥35MPa，抗折强度R≥8MPa与老砼粘结强度R≥2.5MPa）。
化工补强配比由设计单位选定。
我省在建工程如波阳滨田水库溢洪道、廖坊水库重力坝与厂房、景德镇城市防洪工程、共青联圩等均采用了以上方法修补，效果较好。
其中共青联圩排涝站防洪闸外立柱顶部处偏5cm，上部工作桥已经完成，拆除重浇影响防洪排涝，最后商定立柱外侧加宽5cm，修补方法是①凿毛见骨料②挂钢丝网并与立柱钢筋相连③两侧立薄板抹面。
二、混凝土护坡工程1、六面体预制块护坡：我省水库堤防一般都用用六面体护坡，它的优点是制作方便，安装容易，相互吻合较好,修复容易。
但六面体护坡不适宜用于湖区吹程远，风浪很高的部位，抗连续冲击能力较差。
都昌县矶山联圩六面体护坡年年垮塌，一垮一大片。
六面体预制坡护坡一般质量缺陷有：①预制场地不平整，不硬化。
造成底部凹凸不平，凝结泥砂、草等杂质；②钢模制作不标准，造成预制尺寸不统一，在铺设时缝宽不一致，影响整体外观形象；③不用脱模剂，预制板边角露骨松散；④不振捣或振捣不均匀，顶面不抹面，预制块抗压强度达不到要求；⑤过早搬运，随意翻倒，造成预制块边角破损严重⑥坡面整修不放线，挖填不到位，顺坡不碾压，铺到哪整到哪造成砂石垫层厚薄不一，整体坡面非常难看，婉如波浪，返工难度较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水利工程常见混凝土质量缺陷及处理方法【内容提要】：混凝土浇筑不当，拆模后往往会出现质量缺陷。
针对出现的麻面、错台挂帘、裂缝、气泡、蜂窝、拉结筋外露、止水螺栓孔洞封堵、施工缝不直、施工缝处止水螺栓孔渗漏、顶面压光效果差为大家介绍一些处理方法。
1．麻面成因：由于模板内表面粗糙、未清理干净、润湿不足；模板拼缝不严密而漏浆；混凝土振捣不密实，气泡末排出及漏振所致。
处理措施：浅层麻面：人工采用砂纸对麻面进行打磨，使麻面部位与四周混凝土表面颜色顺接。
较深的麻面：将麻面处松散混凝土凿除，至母体密实面，用压力水冲洗湿润，采用水泥素浆掺建筑胶（黑水泥、白水泥用量根据现场试配）或环氧胶泥，对凿除面进行修补。
修补后及时进行养护，修补后的混凝土用小锤敲击应由硬实感。
环氧胶泥两个组份的配比：A组份：B组份=2：1。
拌制须设拌和平台，台面保持水平。
称量器具要用10Kg以下的台秤、保证精度不大于5克。
称量与拌和容器要求开口大，深度小，利于拌和与施工操作。
根据施工需要，环氧胶泥中可加入水泥，水泥的掺加量为环氧胶泥重量（A组份+B组份）的20%。
水泥应新鲜、无结块、无受潮现象，因此，带入施工现场的水泥不要过多。
环氧胶泥拌和（1）在拌和容器直接称量A组份；（2）先加入计算出需要的水泥重量，称量好倒入A组份中并用三角铲搅拌均匀。
（3）计算出需要加入的B组份的重量，在拌和容器中直接称量出B组份。
（4）把以上称量出的材料充分用三角铲拌和均匀，拌和好的环氧胶泥应颜色均匀一致。
预防措施：①模板表面应清理干净，不得粘有干硬的水泥砂浆等杂物。
②浇筑混凝土应浇水充分湿润，模板缝隙应用油毡条、胶带纸、腻子等封堵严密。
③模板隔离剂应选用长效的，涂刷应均匀，不得漏刷。
④混凝土必须岸操作规程分层均匀振捣密实，防止漏振；每层混凝土均应振捣至气泡排除为止。
2.错台、挂帘成因：（1）模板接缝不好，平整度要求不高而形成的错台；（2）模板外支撑不稳固，混凝土浇筑过程中出现局部跑模、模板变形等原因形成的错台处理措施：（1）错台宽度小于1cm的错台，处理方法为：直接进行打磨处理，先用合金磨光片快速打磨，预留5mm厚度，然后用砂轮磨光片打磨至设计轮廓，最后用砂纸磨光；（2）错台宽度大于1cm的错台，对形成错台的部位，首先将突出的砼凿除，预留约5mm厚度，然后对预留的部位作打磨处理。
磨除坡度：平行水流方向1/30，垂直水流方向1/20（现场看似平顺）。
磨除后与成型砼平顺连接，最后用砂纸磨光。
如表面观赏度不佳，打磨过的部位表面涂刷一层环氧胶泥。
（3）挂帘：首先铲子将挂帘砼清除，再使用砂轮磨光机或砂纸在砼面层轻轻打磨一遍。
预防措施：（1）模板要支立牢固，防止变形。
（2）模板板面要顺直，支立模板时挂线，钢模板允许偏差± 2mm，木模板允许偏差±3mm ，隐蔽面允许偏差± 5mm 。
3.裂缝处理措施：A类裂缝（裂缝宽度＜0.1mm 为 A类裂缝）沿裂缝0.2cm宽范围用钢丝刷刷毛，再用丙酮清洗，然后将表面烘干，涂一道环氧胶泥。
B类裂缝（裂缝宽度0.1mm~0.2mm 为B类裂缝），（1）沿骑裂缝凿一条宽4cm、深1.5~3.0cm的矩形槽，槽长两端应各超出裂缝长度30cm。
清理干净后，用丙乳砂浆进行填补。
（2）采用丙乳净浆打底。
（3）丙乳砂浆配制。
按照配合比称料,分别堆放。
先将丙乳混合均匀,水泥和砂混合均匀后倒入拌和盘中,然后将混合液慢慢倒入水泥砂浆混合物中人工拌和均匀。
一次拌和量控制在10 kg为宜。
水灰比在满足和易性要求的前提下尽量选用小水灰比。
（4）人工抹压。
厚度控制在5 mm左右,要求砂浆层密实,表面平整光滑。
（5）养护。
4 h终凝，用喷雾器进行喷雾养护。
养护1 d后再用毛刷在丙乳砂浆面层上刷一道丙乳净浆。
砂浆面层始终保持潮湿状态,养护时间为7 d。
4.气泡成因：气泡没有排除彻底，脱模剂涂刷不均匀处理措施：单个水气泡：清除孔周边乳皮及孔内杂物，用丙乳砂浆填补。
气泡密集区：施工前需将气泡部位用砂纸打磨，清洗干净，再用母体颜色相近的丙乳砂浆收面。
在阳光直射或风口部位，采取合理的遮阳和保湿措施。
预防措施：（1）脱模剂要涂刷均匀，避免漏刷、欠刷。
（2）混凝土应振捣到位，把气泡排净。
5.蜂窝成因：混凝土振捣不密实处理措施：（1）缺陷凿除处理将缺陷部位松散砼凿除，直至密实砼，四周凿成垂直状，并凿成方型或圆形，严禁形成锅底形，有锐角的部位应凿除。
凿挖时应避免造成周边砼表面脱皮，凿挖的深度视缺陷架空的深度而定，原则上不小于3cm，凿挖时如钢筋出露，凿至钢筋底面以下不小于5cm。
（2）修补材料6cm以内深度的缺陷，采用分层垂填丙乳砂浆修补，深度大于6cm的蜂窝露筋缺陷，用干硬性混凝土修补。
施工方法：（1）、处理前先在基础面涂刷一层水泥净浆。
（2）、干硬性混凝土采用现场人工拌制。
配合比严格按照设计称重拌料。
（3）、加水量不一次加足，分次加水，以手握成团，但不粘手为宜。
（4）、拌合后用塑料布覆盖30分钟，人工分层用木槌或橡皮锤锤砸夯实，用钢抹子使表面平整顺直。
（5）、处理完毕后，采用薄膜塑料布覆盖养护。
预防措施：(1)严格控制混凝土布料高度(2)均匀布料，禁止以振捣代替平仓。
(3)混凝土振捣严格按照规范要求，垂直插入下层5cm，有次序，无漏振。
6.拉结筋外露处理措施：外露非受力钢筋头应予切除，并打磨到混凝土面以下1～2mm，清洗干净后，用干硬性水泥砂浆进行修补。
表1 C35干硬性水泥砂浆配合比C35微膨胀性水泥砂浆现场人工拌制，加水量不一次加足，分次加水，以手握成团，但不粘手为宜，拌合后用塑料布覆盖30分钟，人工分层用木槌或橡皮锤锤砸注浆，用钢抹子使表面平整顺直。
7.止水螺栓孔洞封堵处理措施：打磨锥孔内混凝土表面→除掉表面周围的薄弱区→高压水对孔内壁进行清洗→刷一遍浓水泥浆→填补预缩砂浆（配合比水：水泥：砂=0.35:1:2.10）→分层填塞、捣实，直至表面泛浆→钢抹子收平→湿养护。
8.施工缝不直，振捣不密实。
处理措施：将施工缝处原混凝土采用无齿锯进行开槽，倒“八”字型，采用干硬性水泥砂浆（见表1）进行封堵，并严格养护，7d后打磨。
9.水平管节施工缝处止水螺栓孔渗漏成因：由于模板拉杆初振捣不够密实，沿拉杆孔形成渗流通道。
处理措施：将管身外侧积水清除后，配制干硬性砂浆，将管身外侧对拉杆孔重新进行封堵。
10.顶面压光效果差成因：混凝土表面未及时压光处理措施：采用丙乳砂浆重新进行平整，及时洒水进行养护 .丙乳砂浆配合：灰砂比1：1～1：2；灰乳比1：0.15～1：0.3；水灰比40%左右。
建议混凝土建筑物表面剥蚀、水质侵蚀、钢筋锈蚀修补采用下限配合比；有防渗要求的裂缝、冲磨、空蚀等修补采用上限配合比。
施工前应根据现场水泥和砂子及施工和易性要求通过试拌确定水灰比，丙乳砂浆应尽量选用小水灰比。
丙烯酸酯共聚乳液水泥砂浆调整后配合比（重量比）材料名称丙乳砂浆丙烯酸酯共聚乳液混合液 16.7P.o42.5普通硅酸盐水泥 100砂 167水 50备注：拌制的丙乳砂浆终凝时间约为4小时。
打底和最后刷面层采用的丙乳净浆配和比为1kg丙乳加2kg水泥搅拌成浆。
预防措施：混凝土浇筑完毕，对混凝土面采用刮杠找平，涵顶混凝土采用抹面机抹面，辅以人工木抹子抹平压实，需压光部位再用铁抹子人工三遍压光出面。
混凝土浇筑完毕后，应及时进行洒水养护，以保持混凝土表面经常湿润，不发生干裂现象。
在养护前应采取措施避免阳光暴晒。
针对砼缺陷处理常用的丙乳砂浆及环氧胶泥作简要介绍丙乳砂浆:是丙烯酸脂共聚乳液水泥砂浆的简称，属于高分子聚合物乳液改性水泥砂浆。
丙乳砂浆是一种新型混凝土建筑物的修补材料，具有优异的粘结、抗裂、防水、防氯离子渗透、耐磨、耐老化等性能，和树脂基修补材料相比具有成本低、耐老化、易操作、施工工艺简单及质量容易保证等优点。
适用于水利、公路、工业及民用建筑等钢筋混凝土结构的防渗、防腐护面和修补工程。
产品概述丙乳防水防腐材料是一种高聚物分子改性基高分子防水防腐系统。
由引入进口环氧树脂改性胶乳加入国内氯丁橡胶乳液及聚丙烯酸酯，合成橡胶，各种乳化剂，改性胶乳等所组成的高聚物胶乳。
加入基料和适量化学助剂和填充料，经塑炼，混炼，压延等工序加入而成的高分子防水防腐材料。
选用进口材料和国内优质辅料，按照国家行业标准最高等级批示生产的优质产品，国家小康住宅建设推荐产品。
寿命长，施工方便，长期浸泡在水里寿命在50年以上。
丙乳防水防腐材料配制的水泥砂浆具有良好的耐候性，耐久性，抗渗性，密实性和极高的粘接力以及极强的防水防腐效果。
可耐纯碱生产介质，尿素，硝铵，海水盐酸及酸碱性盐腐蚀。
它与砂普通水泥和特种水泥配制成水泥砂浆，通过调和水泥砂浆浇铸或喷涂，手工涂抹的方法在混凝土及表面形成坚固的防水防腐砂浆层，属刚韧性防水防腐材料。
与水泥，砂子混合可使灰浆改性，可用于建筑墙壁及地面的处理及地下工程防水层。
丙乳砂浆的特性目前用于建筑工程中的修补材料主要有水泥基和树脂基两种。
由于树脂基修补材料常用的主要是环氧树脂砂浆，该材料虽具有强度高、强度增长快、能抵抗多种化学物质的侵蚀等优点，但材料的力学性能与基底混凝土不相一致，存在如其膨胀系数大于基底混凝土而开裂脱落、不适合潮湿面粘结、不耐大气老化等缺点，且施工环境要求比较高，成本比较大；而水泥基修补材料（分普通水泥砂浆和聚合物水泥砂浆）弥补了该项缺陷，但普通水泥砂浆在与老混凝土表面粘结、本身抗裂和密封等性能不如聚合物（丙乳）水泥砂浆，丙乳砂浆与传统环氧树脂砂浆相比，不仅成本低，而且施工与普通水泥砂浆相似，可人工涂抹，施工工艺简单，易操作和控制施工质量，并适合潮湿面粘结，与基础混凝土温度适应性好，使用寿命同普通水泥砂浆，克服了环氧树脂砂浆常因其膨胀系数大于基底混凝土而开裂、鼓包与脱落等缺点。
使用范围1. 使用于工业和民用建筑内外墙，外墙，混凝土，地下室，水池，水塔，异性屋面，隧道，厕浴间，大坝等部分的防水，防腐，防渗，防潮及渗漏修复工程。
2，人防，地下工程及水利电工程的防水，防腐，粘结补强和加固处理及防水防腐衬砌。
3，地下室的内外墙，厕浴间，大坝的防渗面板，渠道，渡槽，桥面，地面游泳池，交货池，化工耐腐蚀，耐酸碱的仓储等。
4.也可用于混凝土蓄水池的防水，抗渗防腐。
另外在碱厂的结晶和母液清池，蒸馏塔内壁采用该产品防腐防水效果极佳。
丙乳砂浆与普通砂浆对比丙乳砂浆与普通砂浆相比，具有极限拉伸率提高1～3倍，抗拉强度提高1.35～1.5倍，抗拉弹模降低，收缩小，抗裂性显著提高，与混凝土面、老砂浆及钢板粘结强度提高4倍以上，2天吸水率降低10倍，抗渗性提高1.5倍，抗氯离子渗透能力提高8倍以上等优异性能，使用寿命基本相同，且具有基本无毒、施工方便、成本低，以及密封作用，能够达到防止老混凝土进一步碳化，延缓钢筋锈蚀速度，抵抗剥蚀破坏的目的。
