电力系统的基本概念
(完整版)电力系统知识介绍
原理图一、电力系统基本概念1、基本概念电能是一种十分重要的二次能源，它方便、经济地从蕴藏于自然界中的一次能源（煤炭、石油、天然气、太阳能、水力、风能等）转换而来，并且可以转换为其他能量供人们使用。
电能是由发电厂生产的，大容量发电厂往往建在燃料、水力资源丰富的地方，而用户往往远离发电厂需要建设较长的输电线路进行输电，建设升压和降压变电所进行变电，通过配电线路向各类用户供电。
电力系统-由发电、输电、变电、配电和用电连接成的统一整体。
是现代社会中最重要、最庞杂的系统工程之一电力网-由输电、变电、配电所组成的部分。
它包括升、降压变压器和各种电压的输电线路。
它的任务就是把远处发电厂生产的电能输送到负荷中心，同是还联系区域电力网行程跨省、跨地区的大电力系统，如我国的东北、华北、华中、华东、西北和南方电网等，就属于这种类型。
动力网-在电力系统的基础上，把发电厂的动力部分（如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统2、电力系统组成由发电厂的发电机、升压及降压变电设备、电力网及电能用户（用电设备）组成的系统统称为电力系统。
（1）发电厂：生产电能。
（2）电力网：分为输电网和配电网。
输电网：以高压甚至超高压电将发电厂、变电所或变电所之间连接起来的输电网络，所以又称为电力网中的主网架。
配电网：直接将电能送到用户的网络。
它的作用是将电能分配给各类不同的用户，变换电压、传送电能。
电力网按电压等级分类：低压网：电压等级在1kV以下；中压网：1～35kV；高压网：高于35kV、低于330kV；超高压网：低于750kV；特高压网：1000kV及以上。
（3）用电设备：消耗电能。
二、大型电力系统的优点：1、提高供电可靠性；2、减少系统的备用容量；3、降低系统的高峰负荷；4、提高供电质量；5、便于利用大型动力资源三、电力生产的特点：1、同时性，电能不能大量存储，各环节组成的统一整体不可分割，过渡过程非常迅速，瞬间生产的电力必须等于瞬间取用的电力，所以电力生产的发电输电、配电到用户的每一环节都非常重要；2、集中性，电力生产是高度集中、统一的，无论多少发电厂、供电公司、电网必须统一调度、统一管理标准，统一管理办法；安全生产，组织纪律，职业品德都有严格的要求；3、适用性，电力行的的服务对象是全方位的，涉及到全社会所有人群，电能质量，电价水平与广大电力用户的利益密切相关。
新型电力系统基础知识
新型电力系统基础知识一、电力系统基本概念电力系统是由发电、输电、配电和用电等环节组成的电能生产、传输和消费系统。
它通过各种设备将各种形式的能源转化为电能，然后通过输电、配电网络将电能输送到各个用户，满足人们的生产和生活需要。
二、电力系统的组成与运行电力系统主要由以下几个部分组成：1、发电厂：将各种能源转化为电能的地方，包括火力发电厂、水力发电厂、核能发电厂等。
2、输电线路：用于将电能从发电厂输送到配电系统或用户的线路，通常由高压输电线路和低压输电线路组成。
3、配电系统：将电能从输电线路分配到各个用户的系统，包括配电站、配电线路等。
4、用电设备：消耗电能的各种设备，如电动机、照明设备等。
电力系统的运行需要保证电能的供应和需求平衡，同时要保证电力系统的稳定性和安全性。
为了实现这一目标，电力系统需要采取一系列的措施，如调度控制、继电保护等。
三、电力系统的稳定性与安全性电力系统的稳定性是指系统在正常运行时能够保持稳定的状态，不发生振荡或崩溃。
为了保持电力系统的稳定性，需要采取一系列的措施，如加强设备维护、优化调度控制等。
电力系统的安全性是指系统在受到攻击或故障时能够保持正常运行的特性。
为了提高电力系统的安全性，需要采取一系列的措施，如加强网络安全防护、实施严格的停电管理制度等。
四、新能源发电与并网技术随着可再生能源的快速发展，新能源发电已经成为电力系统的重要组成部分。
新能源发电主要包括太阳能发电、风能发电、水能发电等。
为了实现新能源的高效利用，需要发展相应的并网技术，将新能源发电与电力系统进行有效的连接和协调。
五、电力系统的智能化与自动化随着科技的发展，电力系统的智能化和自动化已经成为趋势。
智能化是指通过先进的传感器、控制器等设备实现电力系统的智能监控和管理。
自动化是指通过自动化设备实现电力系统的自动控制和操作。
智能化和自动化可以提高电力系统的效率和安全性，减少人工干预的错误率。
六、电力市场的运营与管理电力市场是电力系统的重要组成部分，它负责电能的买卖和交易。

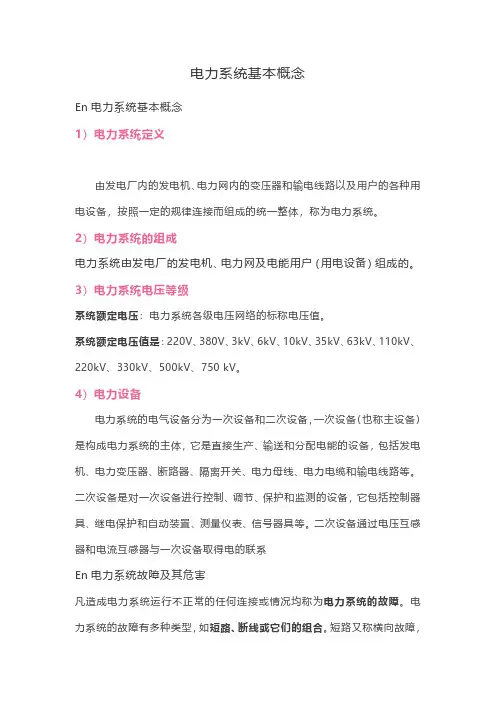

电力系统基本概念
电力系统基本概念En电力系统基本概念1）电力系统定义由发电厂内的发电机、电力网内的变压器和输电线路以及用户的各种用电设备，按照一定的规律连接而组成的统一整体，称为电力系统。
2）电力系统的组成电力系统由发电厂的发电机、电力网及电能用户（用电设备）组成的。
3）电力系统电压等级系统额定电压：电力系统各级电压网络的标称电压值。
系统额定电压值是：220V、380V、3kV、6kV、10kV、35kV、63kV、110kV、220kV、330kV、500kV、750 kV。
4）电力设备电力系统的电气设备分为一次设备和二次设备，一次设备（也称主设备）是构成电力系统的主体，它是直接生产、输送和分配电能的设备，包括发电机、电力变压器、断路器、隔离开关、电力母线、电力电缆和输电线路等。
二次设备是对一次设备进行控制、调节、保护和监测的设备，它包括控制器具、继电保护和自动装置、测量仪表、信号器具等。
二次设备通过电压互感器和电流互感器与一次设备取得电的联系En电力系统故障及其危害凡造成电力系统运行不正常的任何连接或情况均称为电力系统的故障。
电力系统的故障有多种类型，如短路、断线或它们的组合。
短路又称横向故障，断线又称为纵向故障。
短路故障可分为三相短路、单相接地短路（简称单相短路）两相短路和两相接地短路，注意两相短路和两相接地短路是两类不同性质的短路故障，前者无短路电流流入地中，而后者有。
三相短路时三相回路依旧是对称的，故称为对称短路；其他几种短路均使三相回路不对称，因此称为不对称短路。
断线故障可分为单相断线和两相断线。
断线又称为非全相运行，也是一种不对称故障。
大多数情况下在电力系统中一次只有一处故障，称为简单故障或单重故障，但有时可能有两处或两处以上故障同时发生，称为复杂故障或多重故障。
短路故障一旦发生，往往造成十分严重的后果，主要有：（1）电流急剧增大。
短路时的电流要比正常工作电流大得多，严重时可达正常电流的十几倍。
电力系统的基本概念
电力系统的基本概念电力系统是一个庞大而复杂的网络，它由电力设备，输电线路，变电站和配电网络等组成。
这个网络被设计用来满足人类对电能的不断需求，促进社会与经济的发展。
在这篇文章中，我们将讨论电力系统的基本概念。
一、电力系统的定义电力系统是指用于发电、输电、配电和使用电能的一整套设施、设备和管理机构。
它的主要功能是将电能从发电厂传输至用户，以便满足用户所需的各种电力需求。
电力系统包括三个主要部分：1. 发电部分：发电部分是电力系统中最重要的组成部分，它包括各种形式的发电厂，如火力、水力、核能等。
发电厂是将能量转化成电能的设备。
2. 输电部分：输电部分是指用来输送电能的高压输电线路和变电站等设施。
它负责将发电厂所产生的电能从中心节点输送到繁忙的城市或工业区等。
3. 配电部分：配电部分是将电能分配到各个客户终端的设施，如住宅、办公楼、商店和工厂等。
它们使用的电力会比较低压，通常都是三相四线配电网络。
二、电力系统的主要特征电力系统的主要特征包括：1. 复杂性：电力系统是一个庞大而复杂的系统。
它涵盖了许多不同的组成部分和子系统，例如发电设备、输电线路、变电站、配电网络等。
因此，电力系统需要一个高度协调和管理来保证可靠性和安全性。
2. 可靠性：电力系统必须始终对各种故障保持敏感，并能够以最短时间内响应相应的故障。
为了确保可靠性，电力系统部署了各种保护装置和后备系统，如备用变压器、电池组、发电机和其他电力设备。
3. 负载均衡：电力系统必须在各个部分之间实现均衡负载，以确保每个区域的电力需求平衡，并防止过载和电力损失。
均衡负载对最终用户的稳定供电至关重要。
4. 安全性：电力系统必须保证运行时有较高的安全水平，以确保不会对人员、设备和环境造成危害。
电力系统必须适应各种情况，如人员误操作、自然灾害、短路故障等。
三、电力系统的主要参数电力系统中最重要的参数是电压、电流和功率。
电压是电力系统中最常用的参数，它是将电能从一点传输到另一点所需的能量。
电力系统的基本概念
电力系统的基本概念一、电力系统与电力网发电厂将一次能源转变成电能，这些电能需要通过一定方式输送给电力用户。
在由发电厂向用户供电过程中，为了提高其可靠性和经济性，广泛通过升、降压变电站，输电线路将多个发电厂用电力网连接起来并联工作，向用户供电。
这种由发电厂、升压和降压变电站、送电线路以及用电设备有机连接起来的整体，称为电力系统。
电力系统加上发电机的原动机（如汽轮机、水轮机）、原动机的力能部分（如热力锅炉、水库、原子能电站的反应堆）、供热和用热设备，则称为动力系统。
在电力系统中，由升压和降压变电站和各种不同电压等级的送电线路连接在一起的部分称为电力网。
二、电力生产的特点电能的生产与其它工业生产有着显然不同的特点。
1．电能不能大量储藏电力系统中发电站负荷的多少，决定于用户的需要，电能的生产和消费时时刻刻都是保持平衡的。
电能的生产、分配和消费过程的同时性，使电力系统的各个环节形成了一个紧密的有机联系的整体，其中任一台发、供、用电设备发生故障，都将影响电能的生产和供应。
2．电力系统的电磁变化过程非常迅速电力系统中，电磁波的变化过程只有千分之几秒，甚至百万分之几秒；而短路过程、发电机运行稳定性的丧失则在十分之几秒或几秒内即可形成。
为了防止某些短暂的过渡过程对系统运行和电气设备造成危害，要求能进行非常迅速和灵敏的调整及切换操作，这些调整和切换，靠手动操作不能获得满意的效果，甚至是不可能的，因此必须采用各种自动装置。
3．电力工业和国民经济各部门之间有着极其密切的关系电能供应不足或中断，将直接影响国民经济各个部门的生产，也将影响人们的正常生活，因此要求电力工业必须保证安全生产和成为国民经济中的先行工业，必须有足够的负荷后备容量，以满足日益增长的负荷需要。
三、电力系统的运行要求为了保证为用户提供电能，电力系统的运行必须满足下列基本要求。
1．保证对用户供电的可靠性在任何情况下都应该尽可能的保证电力系统运行的可靠性。
系统运行可靠性的破坏，将引起系统设备损坏或供电中断，以致造成国民经济各部门生产停顿和人民生活秩序的破坏，甚至发生设备和人身事故。
电力系统基本知识
电力系统基本知识一、电力系统的基本知识1.1电力系统的基本概念1.1.1电力系统及电力网1.1.1.1电力系统的定义把发电、变电、电网、配电和用电等各种电器设备相连接在一起的整体，称作电力系统。
它包含发电厂的电气部分、降压变压器、升压变压器、输配电线路及各类用电设备等。
1.1.1.2电力网的定义、作用、分类1.定义：由相同电压等级的变电所和输配电线路形成的网络结构称作电力网。
2.作用:汇聚、传输、变换、分配电能。
3.分类：为了分析排序电力网可以分成地方电网、区域电网和远距离输电网。
地方电网电压较低（110kv以下)，运送功率较小，线路较短（100km以下），排序时可以搞较多精简；区域电网电压较低（110kv-330kv），运送功率很大，线路较长（100km-300km），排序时就可以搞一定精简；远距离输电网（电压在330kv及以上），运送线路少于300km，排序时无法精简。
按电压多寡，电力网可以分成扰动电网，（1kv及以下）、中压电网（3、6、10kv）、高压电网（35、60、110、220kv）、超高压电网（330kv、差值500、差值600、差值750）、特高压电网（差值800、1000kv）。
按接线方式，电力网分成一端电源可供电网、两端电源可供电网、多端电源可供电网。
1.1.2对电力系统的基本要求电能做为一种特定的商品，它的生厂、运送、分配和采用同时展开；生产与国民经济及人名生活关系密切；电力系统运行的过度过程非常短暂。
要求具有较高的自动化程度，需要继电保护、自动装置的投入，实施实时监控。
1．最大限度的满足用户的建议；2．安全、平衡、可信的供电；3．为电力用户提供更多优质的电能；4．满足系统运行的经济性。
电力系统运行的经济性应考虑合理分配各个发电厂的负荷、降低发电厂燃料消耗率、厂用电率、降低电力网的电能损耗和管理成本。
1.2电能质量的标准良好的电能质量可以使电气设备正常工作，并取得最佳的经济效果。
简述电力系统的基本概念
简述电力系统的基本概念
电力系统是指由发电厂、输电系统（包括变电站、高压输电线路和变电设备）以及配电系统（包括配电变压器、低压输电线路和配电设备）组成的一个整体，用于将发电厂产生的电能输送到各个终端用户。
电力系统的基本概念包括以下几个方面：
1. 发电厂：发电厂是电力系统的起源，通过使用不同的能源（如化石燃料、水力、核能等）转化成电能。
发电厂可以分为火力发电厂、水电站、核电站等。
2. 输电系统：输电系统是连接发电厂和终端用户的一系列设施和设备。
其中包括变电站、高压输电线路和变电设备。
变电站负责将发电厂产生的电能升压至更高的电压，以减小输电损耗。
高压输电线路负责将电能远距离输送。
变电设备则用于在不同电压之间进行电能转换。
3. 配电系统：配电系统将输电系统输送的高压电能转换为适用于终端用户的低压电能。
配电系统主要由配电变压器、低压输电线路和配电设备组成。
配电变压器将高压电能降压至适用于家庭、商业和工业用电的低压。
4. 终端用户：终端用户是电力系统的最终使用者，包括家庭、商业和工业用户等。
终端用户通过接入配电系统来获得所需的电能。
电力系统的运行是通过协调发电厂的输出、输电系统的传输和配电系统的分配来实现的。
它们共同构成了一个复杂的网络，确保电能的安全、稳定和高效供应。
电力系统的发展和管理是一个重要的国家能源规划和管理领域，对经济和社会发展具有重要意义。
电力系统专业介绍
电力系统专业介绍电力系统是指由发电、输电、变电和配电等环节构成的一个完整的电力生产和供应体系。
电力系统是现代工业和日常生活中必不可少的基础设施之一，其重要性不言而喻。
电力系统是一项庞大的工程项目，涉及多个工程分支和广泛的知识领域，需要集电力、电子、通信、计算机等多学科的知识。
本篇文章将从电力系统的基本概念、组成部分、运行机制以及未来发展趋势等方面进行介绍。
一、电力系统的基本概念电力系统是指由电力发电设备、输电线路、变电站和配电设备等组合而成的系统。
电力系统的主要作用是将发电厂产生的电能经过输变电后分配到用户手中。
电力系统的基本功能是调配供求电能，以保障全社会正常用电。
电力系统是现代工业文明不可或缺的配套设施之一。
二、电力系统的组成部分1.发电设备：发电设备包括水电站、火力发电厂、核电站和新能源发电设备等，根据发电原理的不同可以分类为火力发电、水力发电、核能发电和新能源发电等。
2.输电线路：输电线路是电力从发电厂到变电站的主要通道，主要用于将高电压交流电输送到变电站，包括高压线路、架空线路和海底电缆等。
3.变电站：变电站是电能输送的重要枢纽，用于将高压电能变换成低压电能，以保障用电安全和稳定性。
4.配电设备：配电设备包括配电变电站、配电箱、配电柜等，主要用于将变压器输出的低压电能分配到各个用户。
三、电力系统的运行机制电力系统的运行机制主要依赖于供需平衡和电力市场化交易。
供需平衡是指电力系统必须保证供电能力和使用需求相匹配，以确保电力供应足够和可靠。
市场化交易是指电力市场的供求关系和价格机制通过交易市场进行协商和调节。
电力市场化交易主要针对大型用户和商户，通过电力中心进行交易清算。
电力生产者通过与购电商洽谈电价和交易方式，实现电量交换和电价结算。
四、电力系统未来发展趋势1.智能电力系统：未来电力系统将逐渐智能化和自动化，通过先进的信息通信技术和控制技术实现全面自动化和智能化，提高能源利用效率和供应可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统的基本概念
电力系统由发电厂、变电站、输/配电网络和用电设备等组成，地域分布非常辽阔为了保证整个系统稳定、可靠、安全、经济地运行，必须对全系统进行统一的调度，控制和管理。
为此，调度控制中心必须能对分布于不同地点的发电厂、变电站等进行监视和控制，这就是电力系统远动，或称为远程监控。
虽然，电力系统远动的具体任务就是:将表征电力系统运行状态和各厂站设备的实时信息采集到调度中心:把调度中心的命令发行相关厂、站，完成对电力设备的控制和调度。
在远动系统中，远地的监控终端RTU(RemoteTerminalUnit)和调度中心通过适当的通信系统(如微波、光纤、电力线载波等)相联系，相互传递有关数据和命令。
如果RTU向调度中心传送被测模拟量的实时采样数据，称为远程测量，简称遥测;如果传送的是设备的开关状态信息，则称为遥信;若由调度中心向RTU发送改变设备运行状态(如断路器的分/合闸)的合令，期称之为播控:当调度中心需要对厂，站某都设备的运行状态详行调节，例如改变发电机组的有功出力，就发出相应的调节命令，这就是遥调，即远程调节。
遥测、遥信、避控、遥调统称为“四遥”，是远动系统的基本功能。
随着科学技术的迅速发展和电力系统自动化水平的不断提商，迟程视频监视在近年来获得了广泛的推广和应用，即采用视像系统把远方厂站的设备，环境的实时画面传送到调度中心，给调度自动化系统提供直观的现场信息。
这种功能称为强视，从而使远动系统的基本功能由“四遥”扩充到“五遥”。
对电力系统活动的技术要求最主要的是可常，连确和及时。
如果远动想供的谣洲，谣信数据有差错或不及时，就有可能导致调度中心判断或决策失误;如果遥控、遥调命令有差错或不及时，则将直接影响到系统的运行，甚至引发严重的后果。
远动系统的准确度主要针对温测而言。
在现场采集各种量值时，往往要通过参个环书的处理，包括变送器、N/D变换、信号调理等，最后得到的结果和被测量的真值必然会存在一定的误差，这就是准确度的概念。
国际标准IECTC-57针对不同被测量的重要程度将被测量分为五个等级，各等级测量值的满量程总体误差规定在5%到0.5%以内，甚至更低。
运动系统的实时性胞则主要由信息的传递时间(包括终耀设备的信息处理时间)来表征。
对于不同性质的信息，规定有相应的时间标准。
比如在循环式远动规约中规定，开关状态发生变化时的变位遥信信息必须在1s内送到主站，而重要遥测信息的循环时间不大于 38.。
