2H320010 机电工程项目招标与合同管理
【2010年案例三】某机电设备安装公司承包了一台带热段 得分离塔和附属容器、工艺管道的安装工程。合同约定， 分离塔由安装公司制造或订货，建设单位提供制造图样。 由于该塔属压力容器，安装公司不具备压力容器制造和现 场组焊资格，故向某具备资格的容器制造厂订货。安装公 司为了抢工期，未办理任何手续，在分离塔抵运现场卸车 后，直接吊装就位，并进行后续的配管工程。 在工程实施过程中，出现了以下事件：
容器制造厂应对分离塔的制造质量负责，应承担设备 质量缺陷的返修责任，赔偿由此造成的经济损失。
2H320010 机电工程项目招标与合同管理
对比答案： 1 . 阀门安装前应由安装单位进行强度和严密性试验。 该管道使用的阀门试验比例是 100% 。 2 . 建设单位拒绝安装单位对事件 1 提出索赔的理由为： 阀门经安装公司拆卸阀门并处理后重新试压合格，说明 阀门质量没问题，泄漏原因是安装质量问题。 非发包单位（建设单位）的原因。
7 . 工程量清单的两种计价方法： ① 工料单价法：也称直接工程费，是确定定额计 量单位的分部分项工程的人工费、材料费和台班使 用费的费用标准。 ② 综合单价法：包括完成规定计量单位的合格产 品所需的全部费用，考虑到我国的现实情况，综合 单价包括除了规费、税金以外的全部费用。
我国现行的工程量清单计价办法是采用综合 单价法。
2H320010 机电工程项目招标与合同管理
5 . 工程量清单内所列的工程量误差调整： (1) 若允许调整，详审工程量，有较大误差的 ，通过招标人答疑会提出调整意见，取得招 标人同意后进行调整； (2) 若不允许调整，主要项目或工程量大的项 目有较大误差时，可调整项目单价的方法进 行解决。
2H320010 机电工程项目招标与合同管理
二级建造师《机电工程管理与实务》教材讲义完整版
二级建造师《机电工程管理与实务》教材讲义完整版2023年二建《机电工程管理与实务》讲义：2H312023 3月14日2023年二建《机电工程管理与实务》讲义： 2H312023建筑管道工程施工技术一、给水、排水、供热及采暖工程施工程序(重点) 建筑设备管道系统中的给水、排水、供热及采暖管道工程的一般施工程序是：施工准备→配合土建预留、预埋→管道支架制作→附件检验→管道安装→管道系统试验→防腐绝热→系统清洗→竣工验收。
1、施工准备(可出案例题) 编制施工组织设计时应考虑的施工方法和配管原则：先难后易、先大件后小件的施工方法。
小管让大管、电管让水管、水管让风管、有压管让无压管的配管原则。
2、附件检验阀门安装前，应做强度和严密性试验。
试验应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。
例如：给水、排水、供暖及采暖管道阀门强度试验压力为公称压力的1.5倍;严密性试验压力为公称压力的1.1倍。
3、管道系统试验试验的类型主要分为压力试验、灌水试验和通球试验等。
(一)压力试验实施要点(二)灌水试验实施要点：隐蔽或埋地的室内排水管道在隐蔽前必须做灌水试验。
(三)通球试验：室内排水立管及水平干管，安装结束后均应作通球试验，通球球径不小于排水管径的2/3，通球率达100%为合格。
二、高层建筑给水管道安装要求管径≤100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。
三、高层建筑排水管道安装要求排水塑料管必须按设计要求及位置装设伸缩节。
如设计无要求时，伸缩节的间距不得大于4m。
三、高层建筑热水管道安装要求热水系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。
raodandan 2023年二建《机电工程管理与实务》讲义：H312023建筑管道工程施工技术2023年二建《机电工程管理与实务》讲义：2H312023 2023年二建《机电工程管理与实务》讲义：2H312023 3月14日2023年二建《机电工程管理与实务》讲义： 2H312023建筑电气工程施工技术一、建筑电气工程由三大部分构成：1.电气装置指的是变压器、高低压配电柜及控制设备等;2.布线系统指的是以380V/220V为主的电缆、电线及桥架、线槽和导管等;主要起输送电力的作用。
机电工程管理与实务建筑机电工程施工技术PPT课件
第8页/共45页

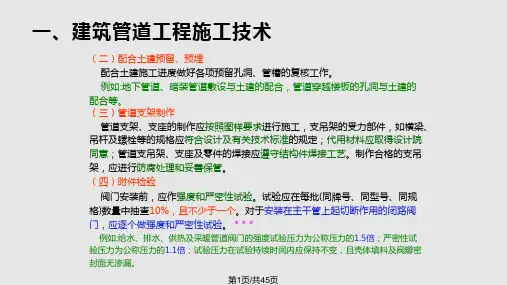

一、建筑管道工程施工技术
3、管道支、吊、托架安装应符合设计要求，位置正确，埋设应平整牢固；固定 支架与管道接触应紧密，固定应牢靠。固定在建筑结构上的管道支、吊架不得影响 结构的安全。
第14页/共45页
二、建筑电气工程施工技术
3、布线系统的施工程序
（1）暗敷的导管和固定线槽、桥架等支架用的预埋螺栓、预埋板等配合土 建施工进行埋设。
（2）暗敷导管在土建模板拆除后清理管口及扫管。 （3）暗敷导管穿线。 （4）明敷的导管、线槽、桥架、插接母线等定位划线。 （5）固定明敷线路的支架或卡件或盒〈箱)等定位。 （6）敷设明敷的导管、线槽、桥架和插接式母线，并与已安装好的电气装 置连接到位。 （7）明敷导管扫管、线槽桥架内部清扫。 （8）导管穿线、线槽桥架内敷电线或电缆。插接式母线连接紧固、插接开 关定位。 （9）绝缘检查。 （10）电线、电缆终端与电气装置、器具和用电设备接线连接。 （11）试通电。
第5页/共45页
一、建筑管道工程施工技术
（三）高层建筑热水管道安装要求
1、热水供应系统的管道应采用塑料管、复合管、镀锌钢管，选用的管材和 管件的规格种类应符合设计要求。
2、高层建筑热水管道安装工艺流程为: 预制加工→预埋预留→干管安装→支管安装→管道试压→管道防腐和保温→ 管道冲洗。 3、热水立管穿过楼板的孔洞直径应大于要穿越的立管外径20～30 mm；预 制时尽量将每层立管所带的管件、配件在操作台上组装。 PP-R管道安装时，不得有轴向扭曲。穿墙或穿楼板时，不宜强制校正。 给水聚丙烯管与其他金属管道平行敷设时，应有一定的保护距离，净距离不 宜小于100 mm，且聚丙烯管宜在金属管道的内侧。 铝塑复合管敷设在吊顶、管井内的管道，管道表面(有保温层时按保温层表面 计)与周围墙、板面的净距不宜小于50 mm。
全国一级建造师机电工程管理与实务授课PPT
第一章
• • • • • •
机电工程技术
2H311000机电工程专业技术 2H311010机电工程测量 1，包括两部分内容（第1页） 2H311011掌握机电工程测量的要求 1，测量高程的两种方法（第1页） 2，测量待定位点基准线的两种方法（第2页）3， 平面控制测量中测量网等级及三角网布设要求 （第2/3页）
• • • • • • • • • •
2H313022掌握输配电线路的施工方法 1，室外线路施工方法（第56页） 2，室外电缆敷设第2条（第57页） 3，室内桥架安装第1、5条（第57页） 4，二次回路接线第2条（第58页） 5，电动机接线第2条（第58页） 2H313030动力设备安装工程施工技术 2H313031掌握气轮发电机安装技术 1，汽轮机设备安装程序（第60页） 2，轴系找正、发电转子安装（第61/62页）
• • • • • • • • • • •
2H313000工业机电工程施工技术 1，工业机电划分7类（第48页） 2H313010机械设备工程施工技术 2H313011掌握机械设备安装工程施工程序 1，设备安装程序（第49页） 2，基础验收第2点（第49页） 3，中心标牌、基准点材质（第49页） 4，地脚螺栓形式（第49页） 5，垫铁分类（第49/50页） 6，安装调整“三找”（第50页） 7，设备灌浆材料（第50页）
• 1，位置精度---由施工单位现场解决；
• 2，设备制造精度---供应商、制造商+相 关单位监造人员解决； • 3，运行精度---分阶段由相关试运行人员 解决
• • • •
2H313020电气装置安装工程施工技术 2H313021掌握电气装置工程安装的施工程序 1，常用电气装置工程施工顺序（第54页） 2，电气装置安装注意事项第1、4、11条（第 54/55页） • 3，交接试验含义（第55页） • 4，通电检验步骤第1条（第56页） • 5，交接验收第（二）条（第56页）
《机电工程管理与实务》课件
《机电工程管理与实务》P3：例如，在加热炉、锅炉、燃气轮机等高温装置中的零件就是耐热钢，要求在高温下具有良好的抗 蠕变、抗断裂和抗氧化的能力，以及必要的韧性。
P5：例如，油箱、油罐、管道、铆钉等需要弯曲和冲压加工的零件就是使用变形铝合金，变形铝合金塑性好，易于变形加工。
铸造铝合金适于铸造生产，可直接浇铸成铝合金铸件。
P8：铝塑复合管（PAP 管）：内塑料层采用中密度聚乙烯时可作饮水管，无毒、无昧、无污染，符合国家饮用水标准；内塑料层采用交联聚乙烯则可耐高温、耐高压，合用于供暖及高压用管。
P9：聚氨脂复合的排风系统。
风管合用于低、中、高压洁净空调系统及潮湿环境。
硬聚氯乙烯风管合用于洁净室含酸碱P12：气体介质绝缘材料：在电气设备中，气体除可作为绝缘材料外，还具有灭弧、冷却和保护等作用， 常用的气体绝缘材料有空气、氮气、二氧化硫和六氟化硫等。
常态下， SF6 是一种无色、无昧、不燃不爆、无毒且化学性质稳定的气体。
在均匀电场中，其击穿强度约为空气的 3 倍，在 0. 3~0. 4MPa 下，其击穿强度等于或者优于变压器油。
目前广泛用于 SF6 全封闭组合电气、SF6 断路器、气体绝缘变压器、充气管路电缆等。
P15：具有挠性牵引件的输送设备，有带式输机、悬挂输送机，斗式提升机等。
无挠性牵引送机、链板输送机、刮板输送机、埋刮板输送机、小车输送件的输送设备，有螺旋输送机、滚柱输送机、气力输送机等。
P24：高压电器是指交流电压 1200V、直流电压 1500V 及其以上的电器。
我国规定低压电器是指在交流电压 1200V、直流电压 1500V 以下的电路中起通断、保护、控制或者调节作用 的电器产品P30：例如，简单的标高基准点普通作为独立设备安装的基准点；预埋标高基准点主要用于连续生产线上的设备在安装时使用。
P37：激光准直（铅直）仪。
用于高层建造、烟囱、电梯等施工过程中的垂直定位及以后的倾的找正测量大直径、长距离、回转型设备同心度斜观测。

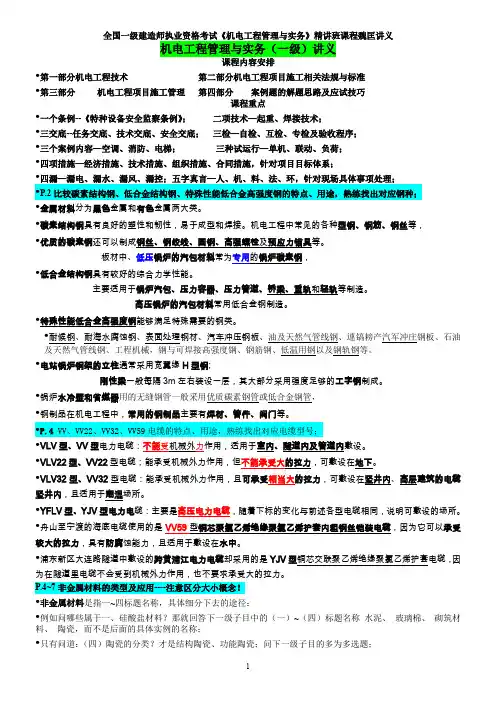

机电工程管理与实务(一级)讲义
机电工程管理与实务（一级）讲义课程内容安排•第一部分机电工程技术第二部分机电工程项目施工相关法规与标准•第三部分机电工程项目施工管理第四部分案例题的解题思路及应试技巧课程重点•一个条例--《特种设备安全监察条例》；二项技术—起重、焊接技术；•三交底--任务交底、技术交底、安全交底；三检—自检、互检、专检及验收程序；•三个案例内容—空调、消防、电梯；三种试运行—单机、联动、负荷；•四项措施—经济措施、技术措施、组织措施、合同措施，针对项目目标体系；•四漏—漏电、漏水、漏风、漏控；五字真言—人、机、料、法、环，针对现场具体事项处理；•P.2比较碳素结构钢、低合金结构钢、特殊性能低合金高强度钢的特点、用途，熟练找出对应钢种；•金属材料分为黑色金属和有色金属两大类。
•碳素结构钢具有良好的塑性和韧性，易于成型和焊接。
机电工程中常见的各种型钢、钢筋、钢丝等，•优质的碳素钢还可以制成钢丝、钢绞线、圆钢、高强螺栓及预应力锚具等。
板材中、低压锅炉的汽包材料常为专用的锅炉碳素钢，•低合金结构钢具有较好的综合力学性能。
主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。
高压锅炉的汽包材料常用低合金钢制造。
•特殊性能低合金高强度钢能够满足特殊需要的钢类。
•耐候钢、耐海水腐蚀钢、表面处理钢材、汽车冲压钢板、油及天然气管线钢、連镐耪产汽军冲庄钢板、石油及天然气管线钢、工程机械，钢与可焊接高强度钢、钢筋钢、低温用钢以及钢轨钢等。
•电站锅炉钢架的立柱通常采用宽翼缘H型钢;刚性梁一般每隔3m左右装设一层，其大部分采用强度足够的工字钢制成。
•锅炉水冷壁和省煤器用的无缝钢管一般采用优质碳素钢管或低合金钢管，•钢制品在机电工程中，常用的钢制品主要有焊材、管件、阀门等。
•P.4 VV、VV22、VV32、VV59电缆的特点、用途，熟练找出对应电缆型号；•VLV型、VV型电力电缆：不能受机械外力作用，适用于室内、隧道内及管道内敷设。
机电工程管理与实务 PPT课件
整体来把握教材及各课程之间的关系。 • 研读教材需要一定的时间和精力投入，考生宜早做安排。很多考生在
学习上喜欢先松后紧，一开始并不在意，到考前突击复习，搞得十分 紧张。每年临考之时都有一些学生遗憾地抱怨，再有一周时间复习肯 定能够过关，与其考前后悔，不如笨鸟先飞。 • 强调对教材的研读，是要突出全面理解和融会贯通，并不是要求考生 把指定教材的全部内容逐字逐句地背下来。 • 研读教材要注意准确把握文字背后的复杂含义，研读教材还要注意不 同章节的内在联系，能够从整体上对应考科目进行全面系统的掌握。
• （二）基准线测量方法：它是利用经纬仪和检定钢尺，根据两点成一 直线原理测定基准线。测定待定点位置的方法有水平角测量和竖直角 测量，这是确定地面点位置的基本方法。每两个点位都可以连成一条
直线（或基准线）
• 1. 保证量距精度的方法：返测丈量。量距精度以两测回的差数与距
离之比表示。
P2
13
全国二级建造师执业资格考前培训
组织现场调组织现场调试小组试小组调试准备及现场勘察调试准备及现场勘察系统调试前的系统调试前的各项检查各项检查系统的风量和水量测定与调整系统的风量和水量测定与调整通通风系统设备单机试运转及调整风系统设备单机试运转及调整楼宇及消防自楼宇及消防自控系统相关设备检查控系统相关设备检查空调及通风单体设备自空调及通风单体设备自控调试控调试空调及通风防排烟系统自控联动调空调及通风防排烟系统自控联动调试试系统无生产负荷联合试运转及调试系统无生产负荷联合试运转及调试资料资料整理及移交
5
• 一本好的习题复习资料应该按照考试大纲和指定 教材的内容，以“考题”的形式进行归纳整理， 并附有多套模拟试题，具有一定的参考价值。通 过练习、模拟，你可以自我测试对教材的理解掌 握程度，了解哪些内容知道，哪些问题能回答， 哪些章节没把握，哪些试题你以前根本没见过， 哪门课比较起来掌握得较好，等等，从而为你进 一步学习做好思想和时间上的准备。但复习资料 不宜过多，选一两本就行了，多了容易眼花，反 而不利于复习。
