第二章 材料热膨胀性能
4
• 无论从位（势）能曲 线或力的曲线，均可 解释热膨胀现象。
• 由于温度升高，原子 的热振动加剧，U上 升，其平衡位置r>ro， 并A~B轨迹变化，温 度越高，偏离程度越 大，从而引起材料的 热膨胀。
• 结论：热膨胀来源于 原子的非简谐振动
2019/9/22
5
§2-3 热膨胀和其他物理性能的关系
第二章 材料的热膨胀性能
(P230 5.2材料的热膨胀) 热胀冷缩现象，称为热膨胀。 当有组织变化时，会有一明显的体积效
应（一级相变）。
2019/9/22
1
§2-1 热膨胀系数
• 一、线膨胀系数
• 设一物体在TK温度下的真实长度为l，当温度升高 Δ TK后，其长度变为l+Δ l，则有下列关系式成立：
l T
l
• 这里α为 材 料Tl 1l的 线ddTl 膨L1 胀系(K数1或。OC一1) 般来说α 并不是 一个常数，而是随温度变化而改变。
• 一般固体材料的α =10-6—10-2K-1量级，合金和金 属的α =10-5—10-6K-1量级，陶瓷材料α = 10-5— 10-6K-1 。
• 电子管生产：最常见的是金属与陶瓷（玻璃）的封接。为 了封接得严密可靠，除了必须考虑陶瓷材料与焊料的结合 性能外，还应该使陶瓷和金属的膨胀系数尽可能接近。
• 陶瓷（日用、建筑）制品：陶瓷坯体与表面釉层的膨胀系 数一般选择使釉的膨胀系数适当小于坯的膨胀系数。这样， 在烧成后的冷却过程中，由于表面釉层的收缩比坯小，使 釉层产生一个压应力，从而提高脆性材料的机械强度，同 时，也抑制了釉层微裂纹的形成和发展，从而进一步提高 强度。反之，则在釉层 中形成张应力，对强度不利，应 力过大甚至引起釉层开裂。同样，釉的膨胀系数也不能太 小，否则会使釉层剥落。
• 例如：石墨：单晶垂直于C轴α =1×10-6K-1； 平行于C轴α =27×10-6K-1 。而多晶体在较低 温度下α =（1-3)×10-6K-1 。
2019/9/22
16
五、材料设计中膨胀系数匹配性原则
对于多相复合材料，当组成相的膨胀系数差别较大时，会 产生较大的内应力、甚至开裂。所以在进行材料设计时必 须考虑膨胀性能的匹配。
石墨: 垂直于C轴方向（层间）： α =1×10-6K-1 平行于C轴方向（层内）： α =27×10-6K-1
2019/9/22
Al2TiO5: 垂直于C轴方向（层间）： α=-2.6×10-6K-1 平行于C轴方向（层内）： α=11.5×10-6K-1
10
1、多型性转变的影 响
• 属于一级相变， Δ l或Δ V有突变， α 产生明显变化， 若相变为等温转变， 则α 在转变点趋近 于无穷大。
• cP(cV)~T曲线与α ~T曲线极其相似，表明两者间的 密切关系，当T>ΘD时，cP趋于定值，而α 却连续升 高。这是由于空位等缺陷的增加对热膨胀系数的贡 献。
• 格留奈申从晶格振动的热容理论推导出立方晶系金 属热膨胀系数和热熔间的关系式：
K Vm
cV ,m
这里： 体膨胀系数，K 1; cV ,m 定容摩尔热容，J mol1 K 1
• 对于β -锂霞石，甚至出现负的体积膨胀系数。例如，
SiO2:
多晶石英：α =12×10-6K-1 石英玻璃：α =0.5×10-6K-1
铁素体：a=0.2861nm(常温) α =14.5×10-6K-1
奥氏体：a=0.35586-0.36034nm
(C%=0.0-1.4%) α =23.0×10-6K-1
• 一、热膨胀和结合能、熔点的关系
• 由上述的位能理论可知，热膨胀与位能曲线的形状密切相关。而位能曲 线形状与质点间的结合力和熔点有关。结合能（力）越大，熔点越高，位 能曲线变得深而窄，升高同样的温度Δ T，质点的振幅增加得较少，平均 平衡位置的位移量亦较少，因此热膨胀系数较小。
•
格留奈申（Gruneisen）给出了固态金属膨胀的极限方程：
• 在热容理论的推导过程中，近似认为晶格振动是 一种简谐振动，那么随温度升高，会增大振幅， 但却不会改变其平均平衡位置间的距离，即不会 发生热膨胀，这样显然与实际结果不符。
• 实际上原子的热振动并不是简谐振动，因为原子 间的作用力不是一弹性力，即受力不对称，这可 用下述的双原子模型加以解释。
2019/9/22
• 若认为组成相为各向同性的，且微观内应力为正应力（拉、压）， 则有下列关系式：
i K ( i )T 这里： i 为第i相的应力， 复合体的平均体积膨胀系数， i 第i相的膨胀系数，T 从应应力之和为0，则有
2、有序—无序转变
• 属于二级相变，相 变时体积无突变， 但α 在相变温度区 间有变化。
2019/9/22
11
• 3、磁性转变
• 属于二级相变，转变是在接近居里点的温度范围内 进行，对于某些铁磁材料，在转变温度范围内，α 会出现明显的尖峰。这是由于自发磁化过程中产生 的体积磁致伸缩效应引起的，在居里点附近，这种 效应自动消失，因而产生α 突变。
i K ( i )ViT 0,
Vi 第i相的体积分数。
2019/9/22
15
• 对于复合体中不同相间或晶粒的不同方向上膨 胀系数差别很大时，则内应力甚至会发展到使 坯体产生内裂纹。
• 由于微裂纹的存在，导致复合体出现热膨胀的 滞后，或在较低温度下出现反常低的热膨胀系 数。
2019/9/22
13
3、多相材料及复合材料
• 多相材料的膨胀系数取决于组成相的膨胀性能及组 成相的体积相对量。并近似地符合直线相加定律：
•
α A+B=α AVA+α BVB
• 若两相的膨胀性能差别特别大，则可用下式计算：
α C=α m-A.Vd (α m-α d)
• 式中：α C--复合材料的膨胀系数， α m、α d --基 体相和增强相的膨胀系数。Vd --增强相的体积百分 数，A—与单性常数有关的常数。
2019/9/22
2
二、体膨胀系数
dV 1
K 1
dT V
对于各向同性材料，近似有 3；
对于各向异性材料，近似有
a
b
。
c
2019/9/22
3
§2-2 固体材料热膨胀机理
• 固体材料热膨胀的本质是点阵结构中的质点间的 平均距离随温度升高而增大，这种增大是由于原 子热振动造成的。
VTM VO C VO
VTM 、VO对应熔点TM、0K时固体的体积，C为常数，与晶格类型有关，
如六方、立方结构：C 0.06 ~ 0.076、正方C 0.0276。
对于金属： A ,
TMn 式中：n 1.17，A 7.24102。
对于陶瓷材料（某些），有: 0.038 7.0 106。
2019/9/22
18
§2-5 热膨胀的测量（P244）
• 一、千分表简易膨胀仪 • 二、光学膨胀仪 • 三、差动变压器式膨胀仪
2019/9/22
19
§2-6 膨胀法在材料研究中的应用 （P247）
• 一、相变临界点（固态下）的测定 • 二、膨胀系数的测定 • 三、测定钢过冷奥氏体的转变（TTT、CCT
A
(1 m ) / 2Em
(1 m ) / 2Em (1 2d ) / Ed
这里：E 2019/9/22 为弹性模量， 为泊松比。 14
• 对于多相（复合）材料，当组成相的膨胀系数相差较大时，在冷 却和加热过程中，由于不能靠塑性变形来协调，则有可能产生内 应力，这种微观内应力的存在，会对材料的热膨胀产生牵制作用。
曲线）P250-251 图5.49-5.50 • 四、淬火钢的回火过程 • 五、研究晶体缺陷
2019/9/22
20
§2-4 膨胀合金(P254)
• 一、低膨胀合金 • 二、定膨胀合金 • 三、热双金属
2019/9/22
21
2019/9/22
12
四、合金化的影响
1、固溶体合金
• 绝大多数金属形成单相固溶体时，其膨胀系数介 于组元的膨胀系数之间。如Cu-Au,Cu-Ni,Ag-Au
等。
• 在有些系统中膨胀系数并不主要决定于溶质元素 的膨胀系数，而是决定于溶质元素的价数。如Ag-
Cd,In,Sn,Sb。
2、形成化合物
• 一般来说，由于原子间相互作用的加强，导致其 膨胀系数比固溶体有较大的下降。
2019/9/22
TM
6
• 热膨胀与熔点的关系：P234 图5.26 • 热膨胀与元素序数的关系：P234 图5.27 • 热膨胀与纯金属材料硬度的关系：P235 表
5.7
2019/9/22
7
二、热膨胀与热容的关系
热容
晶格振动
热膨胀
• 显然，热容与热膨胀密切相关。如下图所示。
2019/9/22
8
2019/9/22
17
• 工艺美术陶瓷：一般情况与上述日用陶瓷 一致，但对于某些特殊陶瓷恰好相反。
• 复合材料：增强相与基体的膨胀系数一般 相差较大，一般要对增强相进行表面预处 理。预处理主要考虑：界面结合力、弹性 匹配、膨胀系数匹配。
• 梯度功能材料：ZrO2+Mo
• 双金属控温装置、日光灯启辉器（双金属 片）。
K 体积模量，N m2 ;Vm 摩尔体积，m3 mol1;
格留奈申常数，对于一般材料： 1.5 ~ 2.5。
2019/9/22
9
三、热膨胀与材料结构的关系
• 对于相同组成的物质，由于结构不同，膨胀系数也不同。 通常结构紧密的晶体，膨胀系数都较大；而类似于无定形 的玻璃，则往往有较小的膨胀系数。对于非等轴晶系，各 晶轴方向的膨胀系数不同。在某个方向上甚至出现负值。
各材料热膨胀系数
各材料热膨胀系数【第一部分：引言】材料热膨胀系数是指在温度变化下，固体材料的长度、体积或密度发生变化的程度。
热膨胀系数是材料工程学中一个重要的参数，它对于设计和制造各种结构和设备都具有重要意义。
不同材料的热膨胀性能差异巨大，因此了解材料的热膨胀系数对于预防热应力引起的变形和破坏非常重要。
本文将深入探讨各种材料的热膨胀系数，并分析其应用和影响。
【第二部分：各材料热膨胀系数的概述】在处理材料的热膨胀系数时，热膨胀系数一般分为线膨胀系数、面膨胀系数和体膨胀系数三种。
线膨胀系数是指在单位长度下，材料长度随温度变化而产生的变化量；面膨胀系数是指在单位面积下，材料表面积随温度变化而产生的变化量；体膨胀系数是指在单位体积下，材料体积随温度变化而产生的变化量。
不同材料的热膨胀系数可以差别较大。
金属材料通常具有较高的热膨胀系数，特别是对于铝、铜和钢等常见的结构材料。
而陶瓷和玻璃等非金属材料通常具有较低的热膨胀系数。
还存在一些特殊材料，如水的热膨胀系数随温度降低而变大，而凝胶材料则具有负的热膨胀系数。
【第三部分：各材料热膨胀系数的应用】了解材料的热膨胀系数对于许多应用是至关重要的。
当不同材料组合在一起时，它们的热膨胀系数差异会导致应力的积累，从而引起结构变形和损坏。
在设计和制造机械设备、建筑结构、电子元件等产品时，需要考虑材料的热膨胀系数以克服由温度变化引起的问题。
另一个应用领域是热学设计和材料选择。
通过了解不同材料的热膨胀系数，可以选择适合特定应用的材料，以确保在温度变化下能够保持结构的稳定性和功能。
在高温环境下，选择具有低热膨胀系数的陶瓷材料可以减少结构因热膨胀引起的应力，并提高材料的稳定性。
【第四部分：各材料热膨胀系数对结构的影响】材料的热膨胀系数可以对结构产生重要的影响。
在温度变化下，由于材料的热膨胀差异，结构可能会发生变形、应力集中或破坏。
在钢结构中，由于钢的热膨胀系数较高，当温度升高时，钢构件会通过膨胀而增加长度，如果不加以合理处理，可能导致结构的不稳定，从而引起变形或崩塌。
材料物理性能-材料的热学性能0912
2
2
E
E T
2
e e
E
T
E
T
e
E
2T
e
E
2T
2
2 3 x x ex 1 x 2! 3!
1 1 2 T E E 2 T 2 T
元素 H B
11.3
C
7.5
O
F
Si
P
22.5
S
22.5
Cl
20.4
Cp /（ J.K-1.mol-1 ） 9.6
16.7 20.9 15.9
江西理工大学应用科学学院
4.1 热 容
杜隆-珀替定律局限性：不能说明低温下，热容随温度的 降低而减小，在接近绝对零度时，热容按T的三次方趋近于零 的试验结果。
第二章 材料的热学性能
4.1 热容 4.2 材料的热膨胀性
4.3 材料的热传导
4.4 材料的热稳定性
江西理工大学应用科学学院
4.1 热 容
4.1.1 固体热容理论 1、热容量的经验定律 材料在温度上升或下降时要吸热或放热，在没有相变或化学 反应的条件下，材料温度升高1 K时所吸收的热量(Q)称作该材料 的热容。用C表示。 Q CT T T 显然，质量不同热容不同，温度不同热容也不同。比热容单 位:J/(Kg), 摩尔热容单位:J/(K mol)
爱因斯坦温度E确定：
取上式与实验结果拟合，使得在比热显著改变的温度范围内， 理论曲线与试验数据相当好的符合，与选取合适的E值。 对于大多数固体材料， E在100 ~ 300 K的范围内。

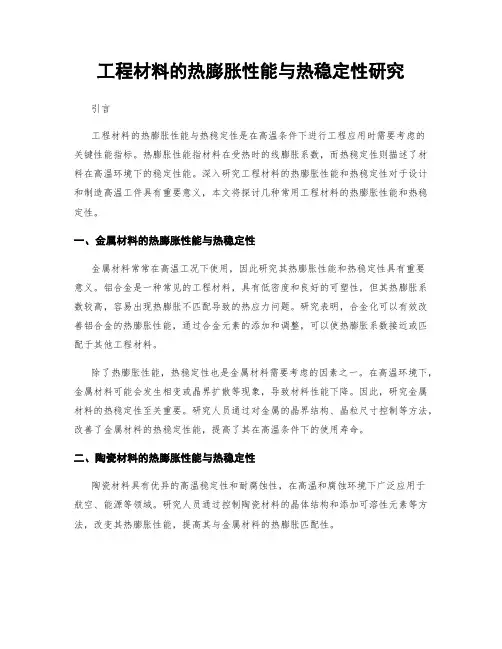

工程材料的热膨胀性能与热稳定性研究
工程材料的热膨胀性能与热稳定性研究引言工程材料的热膨胀性能与热稳定性是在高温条件下进行工程应用时需要考虑的关键性能指标。
热膨胀性能指材料在受热时的线膨胀系数，而热稳定性则描述了材料在高温环境下的稳定性能。
深入研究工程材料的热膨胀性能和热稳定性对于设计和制造高温工件具有重要意义，本文将探讨几种常用工程材料的热膨胀性能和热稳定性。
一、金属材料的热膨胀性能与热稳定性金属材料常常在高温工况下使用，因此研究其热膨胀性能和热稳定性具有重要意义。
铝合金是一种常见的工程材料，具有低密度和良好的可塑性，但其热膨胀系数较高，容易出现热膨胀不匹配导致的热应力问题。
研究表明，合金化可以有效改善铝合金的热膨胀性能，通过合金元素的添加和调整，可以使热膨胀系数接近或匹配于其他工程材料。
除了热膨胀性能，热稳定性也是金属材料需要考虑的因素之一。
在高温环境下，金属材料可能会发生相变或晶界扩散等现象，导致材料性能下降。
因此，研究金属材料的热稳定性至关重要。
研究人员通过对金属的晶界结构、晶粒尺寸控制等方法，改善了金属材料的热稳定性能，提高了其在高温条件下的使用寿命。
二、陶瓷材料的热膨胀性能与热稳定性陶瓷材料具有优异的高温稳定性和耐腐蚀性，在高温和腐蚀环境下广泛应用于航空、能源等领域。
研究人员通过控制陶瓷材料的晶体结构和添加可溶性元素等方法，改变其热膨胀性能，提高其与金属材料的热膨胀匹配性。
热稳定性是陶瓷材料一直关注的重要问题。
陶瓷材料在高温环境下容易发生热震裂纹和熔化等现象，严重影响其性能和寿命。
通过调控陶瓷颗粒尺寸和晶界结构，研究人员改善了陶瓷材料的热稳定性能，提高了其高温使用的可靠性。
三、聚合物材料的热膨胀性能与热稳定性聚合物材料在各个工程领域广泛应用，对其热膨胀性能和热稳定性的研究也越来越受关注。
聚合物材料的热膨胀性能较高，容易出现热膨胀不匹配问题。
为了提高聚合物材料的热膨胀性能，研究人员通过改变材料的分子结构和添加填料等方法实现了热膨胀系数的调控。
材料的热膨胀
2021/8/2
24
第二节 材料的热膨胀
热膨胀的本质 与其他物理性能的关系 影响因素 热膨胀测量方法 热膨胀的工程应用
2021/8/2
25
4. 热膨胀的测量
光学膨胀仪
光杠杆膨胀仪 光干涉法
电测试膨胀仪
电感式膨胀仪 电容式膨胀仪
机械式膨胀仪
千分表式膨胀仪 杠杆式膨胀仪
2021/8/2
标准试样 待测试样
膨胀系数，可以使制品的力学强度得以提高。
2021/8/2
36
部分资料从网络收集整 理而来，供大家参考，
感谢您的关注！
373 1573 293 ~ 373 273 ~ 473 293 ~ 573 273 ~ 373 273 ~1273 273 ~1273 273 ~1273 273 ~1273
2021/8/2
6
无机材料的线膨胀系数 一般都不大
某些无机材料的热膨胀系数与
温度之间的关系
2021/8/2
7
物理本质（作用力曲线解释）
石墨支架（2000℃） 二、主要特点： 1. DIL提供多种类型的样品支架与炉体配置。 2. 提供各种配件使测试更灵活方便。 3. 提供速率控制烧结软件（RCS）。 4. 提供 c-DTA 功能，可通过图谱分析计算得到差热DTA曲线。 三、 应用领域：
可测量固体、熔融金属、粉末、涂料等各类样品，广泛应用于无机 陶瓷、金属材料、塑胶聚合物、建筑材料、涂层材料、耐火材料、 复合材料等领域。
温度变化时发生的晶型转变
2021/8/2
22
化学成分的影响
αl Cu – Au合金 膨胀系数
0 20 40 60 80 100
rE / %
Cu – Au合金固溶体的膨胀系数
材料物理性能第二章 材料的热学性能
原因：忽略振子之间的频率差别 忽略振子之间的相互作用 忽略低频的作用
2．德拜比热模型
德拜考虑了晶体中原子的相互作用，把晶体中原 子振动看成各向同性连续介质的弹性波，振动能量 量子化并假定原子振动频率不同，在0~ωD之间连续 分布。 式中，
＝德拜特征温度
＝德拜比热函数，
其中,
由上式可以得到如下的结论： • （1）当温度较高时，即， 即杜隆—珀替定律。 • （2）当温度很低时，即
度θD时，
低于θD时，CV~T3成正比，不同材
料θD也不同。例如，石墨θD=1973K，BeO 的θD =1173K，
Al2O3的θD=923K。
不同温度下某些陶瓷材料的热容
上图是几种材料的热容-温度曲线。这些材料的θD 约为熔点（热力学温度）的0.2-0.5倍。对于绝大多数 氧化物、碳化物，热容都是从低温时的一个低的数值 增加到1273K左右的近似于25J/K·mol的数值。温度进 一步增加，热容基本上没有什么变化。图中几条曲线 不仅形状相似，而且数值也很接近。
， ，计算得
这表明当T→0时，CV与T3成正
比并趋于0，这就是德拜T3定律，
它与实验结果十分吻合，温度越低，近似越好。说明低温时固体温度升高 吸收能量主要用于原子振动加剧。但T趋于ok时，热容和实验不符。原因： 忽略晶体的各向异性，忽略高频对热容的贡献。
四、材料的热容
1、无机材料的热容：根据德拜热容理论，在高于德拜温
P
－T
S T
V
V
＝T
S V
T
V T
P
＝T
P T
V
V T
P＝－T
热膨胀材料的原理和性能分析
热膨胀材料的原理和性能分析热膨胀材料是一种具有特殊热力学性质的材料，其主要特点是受温度变化影响，其体积和形状也会随之发生变化。
这种材料有着广泛的应用范围，比如用于制造自动控制装置、防震减振材料等。
一、热膨胀材料的原理热膨胀材料的热力学性质是由其原子间的相互作用所决定的。
一般来说，物质的温度升高时，其原子就会不断地振动，从而导致物体的体积和形状发生变化。
但是，不同材料之间的原子间距和结构特点也不尽相同。
因此，它们在受温度变化时所表现出来的热膨胀效应也是不同的。
比如说，金属的热膨胀系数相对较大，而氧化物和其他非金属物质则相对较小。
二、热膨胀材料的性能分析热膨胀材料作为一种特殊材料，其性能完全不同于其他材料。
下面我们就详细分析一下它的性能特点。
1. 热膨胀性能好热膨胀材料的最大特点就是受热时能自由膨胀，依据这个特性，热膨胀材料得以广泛应用于汽车、飞机和船舶等大型交通运输工具的生产中。
这些交通工具在运行过程中会受到较大的温度影响，正是热膨胀材料的特性确保了它们在恶劣工作环境中仍能始终保持结构的可靠性和稳定性。
2. 防震减振效果好热膨胀材料还具有良好的防震减振效果。
一般来说，防震减振材料的弹性模量越大，对于振动的抵抗力就越强。
而热膨胀材料的弹性模量较高，可以有效地抑制机器在运行中产生的振动，从而保证了机器的高效稳定运行。
3. 导热性能优异热膨胀材料还拥有优异的导热性能。
相对于一般的热保护材料，热膨胀材料所具有的透热性能优异，可以迅速传导产生的热量，从而保证材料不会受到高温的损伤，这也是许多高温工作环境下所需要的材料性能。
4. 耐高温性能好热膨胀材料所具有的耐高温性能是其他材料无法比拟的。
热膨胀材料可以承受比较高的温度，而不会产生变形或者变色，从而确保其在高温环境中的可靠性和稳定性。
综上所述，热膨胀材料以其热膨胀性能、防震减振效果、导热性能和耐高温性能等特性而备受关注。
随着技术和工艺的发展，热膨胀材料的应用范围也将不断扩大，相信在未来的发展中，热膨胀材料会得到更广泛的应用和研究。
材料的热膨胀与热稳定性分析
材料的热膨胀与热稳定性分析随着现代科技的发展，材料科学在工程领域扮演着重要角色。
其中，材料的热膨胀与热稳定性是研究材料行为的重要方面。
本文将探讨材料的热膨胀与热稳定性的关系，并分析其在实际应用中的影响。
热膨胀是指材料在受热或冷却过程中发生的体积变化现象。
材料的热膨胀系数是衡量材料热膨胀程度的重要参数。
不同材料具有不同的热膨胀系数，这与材料的结构和成分有关。
一般来说，固体材料的热膨胀系数比液体和气体要小。
这是因为在固态下，材料的分子更加紧密排列，其相互作用力更强，因而对温度的变化更加敏感。
热膨胀不仅仅是一个理论概念，它在实际应用中具有重要的意义。
例如，在建筑工程中，选择合适的材料对于房屋的结构稳定性至关重要。
如果材料的热膨胀系数与环境中的温度变化不匹配，就会导致材料的变形或破裂。
因此，对于建筑材料的选择，需要考虑到其热膨胀性能，以确保建筑物在温度变化下的稳定性。
不仅在建筑工程中，热膨胀也对其他领域的工程设计产生着影响。
例如，在航空航天领域，航天器的材料需要能够承受极端的温度变化。
如果材料的热膨胀系数不稳定，就可能导致失控的热膨胀，进而损坏航天器的结构。
因此，在航天器的设计中，材料的热稳定性是一个重要的考虑因素。
然而，材料的热稳定性并不仅仅受到其热膨胀系数的影响。
材料的结构、热处理过程以及外部环境条件也都会对其热稳定性产生影响。
例如，金属材料的晶格结构可以通过热处理进行调控，以改善其热稳定性。
此外，外部环境的温度和湿度等条件的变化也会对材料的稳定性产生不可忽视的影响。
为了提高材料的热稳定性，科学家们通过研究材料的微观结构和热力学特性，不断探索新的材料制备方法。
例如，纳米材料由于其特殊的结构和界面效应，其热膨胀性能通常更稳定。
因此，纳米材料在高温环境下具有广泛的应用前景。
此外，复合材料也被用于提高材料的热稳定性。
通过将不同材料的优点融合在一起，可以制备出具有优异热膨胀性能的复合材料。
总之，材料的热膨胀与热稳定性是材料科学研究中的重要方面。
材料的热学性能
若弹簧两端都有振子，两个振子的平均距离与受力平衡位置重合，因
此平均距离即是平衡时的距离，与振幅无关。
假设有一个特殊的弹簧，其劲度系数在压缩时比 拉伸时大，且振幅越大相差越大，则相同位移时， 压缩时所受的力大于拉伸。故在平衡位置两侧受力 不对称，由a=F/m，加速度a1>a2，使平衡位置处的
对于凝聚物系Cp≈Cv，但高温时，相差较大。
2.2.2 晶态固体热容的有关定律
(1)经验定律与经典定律
a、元素热容定律--杜隆-珀替定律：在室温和高温下， 大多数元素的原子热容为25 J.K-1.mol-1（即为3R)
Cv = 3R≈ 25 J.K-1.mol-1 成功之处：高温下与试验结果基本符合。 对于轻元素的原子热容需改用如下数值：
Cv=3NAk=3R≈25 J.K-1.mol-1 R=8.314J/K.mol, k-玻尔兹曼常数. 此热容不取决于振子的 β 与m，也与温度无关。这就是杜隆-珀替 定律。
（2）晶态固体热容的量子理论与德拜(Debye)T3回顾
爱因斯坦模型近似 该模型假定：每个振子都是独立的振子，原子之间彼 此无关，每个振子振动的角频率相同
爱因斯坦比热函数，选取适当的ω，可 使理论上的Cv与实验的吻合。
令
θe称为爱因斯坦温度 讨论: (1)当温度很高时T>>θE，则有 此即经典的杜隆-珀替公式。也就是说，量子理论所 导出的热容值如按爱因斯坦的简化模型计算，在高温 时与经典公式一致。
(2)当T趋于零时,Cv 逐渐减小;当T=0 时, Cv=0,这都是 爱因斯坦模型与实验相符之处; (3)但在低温时，爱因斯坦模型中，Cv与温度呈指数 律变化;
杜隆-珀替定律局限性： ��� 不能说明低温下，热容随温度的降低而减 小，在接近绝对零度时，热容按T的三次方趋 近与零的试验结果。
材料物理性能课件-1.3材料的热膨胀
V0[1(a
b
c)T]
V
a
b
c
由于膨胀系数是随温度变化的，所以上述各值都是指
定温度范围内的平均值，因此与平均热容一样，应用
时要注意适用的温度范围。膨胀系数的精确表达为：
dl
l lT dT
dV
V VT dT
continue
热膨胀的物理本质
在晶格振动中，曾近似地认为质点的热振动是 简谐振动。对于简谐振动，升高温度只能增大 振幅，并不会改变平衡位置。因此质点间平均 距离不会因温度升高而改变。热量变化不能改 变晶体的大小和形状，也就不会有热膨胀。这 样的结论显然是不正确的。
熔点越低，则热膨胀系数越大。由于单质的熔点与周 期表存在一定的规律性，所以热膨胀系数与周期表也 存在相应关系。
continue
格律乃森给出的金属热膨胀极限方程
V Tm C
对于大多数立方和六方结构的金属，C值在0.06~0.076
线膨胀系数与德拜温度的关系
l
A V 2/3M
1 2D
continue
5、X射线衍射法 是一种微观的检测方法。借助晶体对x射线的衍射， 测量晶格常数(原子间距)随温度的变化。
continue
热膨胀在工程中的意义
热膨胀系数是材料的一项重要热学性能指标，在实
际工程应用中具有重要意义。
1) 是决定材料抗热震性的主要因素。
2) 陶瓷坯上釉，二者α应匹配。釉α适当小于坯，烧结
谐振动，晶格振动中相邻质点间的作用力实际上是非 线性的，位能曲线也是非对称的。
导致热膨胀的次要因素
晶体中各种热缺陷的形成将造成局部点阵的畸变和 膨胀。随温度的升高，热缺陷浓度指数增加，所以 高温时，这方面的影响对某些晶体也就变得重要了。
聚合物材料的热膨胀性能模拟
聚合物材料的热膨胀性能模拟聚合物材料在工程和科学领域中扮演着重要的角色。
了解聚合物材料的性质和行为对于设计和制造高性能产品至关重要。
其中，热膨胀性能是聚合物材料中一项重要的性能参数。
本文将探讨聚合物材料的热膨胀性能模拟方法以及其在实际应用中的重要性。
热膨胀性能是指材料在物体受热时的体积扩张程度。
在许多应用中，特别是在制造和工程领域，了解材料的热膨胀性能可以帮助工程师和科学家预测和优化材料在高温环境下的性能。
例如，在汽车制造中，了解聚合物零件的热膨胀性能可以帮助工程师设计更耐高温变形的汽车零件。
在过去，人们通过实验方法来研究和评估聚合物材料的热膨胀性能。
然而，实验方法费时费力，并且在某些情况下可能受到实验条件和测量误差的限制。
因此，为了更好地了解和预测聚合物材料的热膨胀性能，研究人员开发了各种数值模拟方法。
一种常用的热膨胀性能模拟方法是有限元法（Finite Element Method，FEM）。
有限元法通过将复杂的物体分解成小的有限元，利用数学模型和计算机算法对每个有限元进行处理，并最终得到整个物体的应力和变形情况。
在热膨胀性能模拟中，有限元法可以帮助工程师和科学家对聚合物材料在受热时的体积变化进行精确分析和预测。
为了使用有限元法进行热膨胀性能模拟，首先需要获取聚合物材料的热物理性质参数。
这些参数包括热膨胀系数、热导率等。
通过实验或计算方法，可以获得这些参数的数值。
然后，利用有限元软件，将聚合物材料的几何模型输入到模拟程序中。
模拟程序会根据材料的物理性质参数和边界条件，计算并分析热膨胀性能。
热膨胀性能模拟的结果可以帮助工程师更好地理解材料在高温环境中的行为。
例如，模拟结果可以显示材料在受热时的应力分布和变形情况。
这些信息对于设计和选择合适的材料、预测材料在高温环境下的可靠性和寿命具有重要意义。
此外，热膨胀性能模拟还可以用于优化材料和产品的设计。
通过在模拟中改变材料的几何形状、厚度以及其他设计参数，工程师可以预测和比较不同设计方案的热膨胀行为，从而选择最理想的设计方案。
