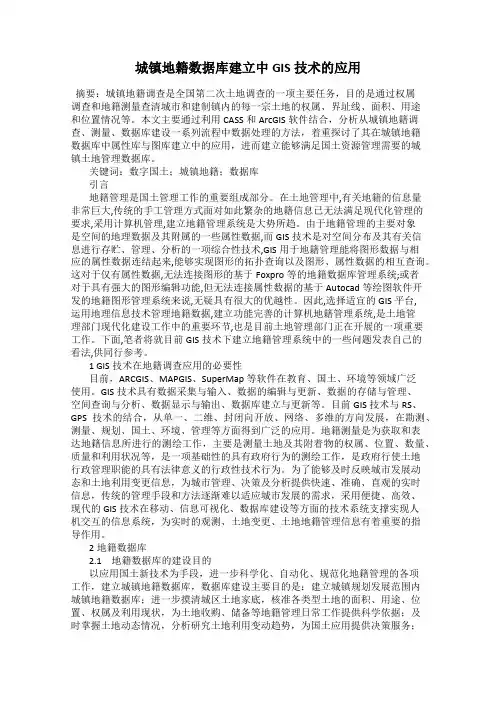

城镇地籍数据库建立中GIS技术的应用
城镇地籍数据库建立中GIS技术的应用摘要：城镇地籍调查是全国第二次土地调查的一项主要任务，目的是通过权属调查和地籍测量查清城市和建制镇内的每一宗土地的权属、界址线、面积、用途和位置情况等。
本文主要通过利用CASS和ArcGIS软件结合，分析从城镇地籍调查、测量、数据库建设一系列流程中数据处理的方法，着重探讨了其在城镇地籍数据库中属性库与图库建立中的应用，进而建立能够满足国土资源管理需要的城镇土地管理数据库。
关键词：数字国土；城镇地籍；数据库引言地籍管理是国土管理工作的重要组成部分。
在土地管理中,有关地籍的信息量非常巨大,传统的手工管理方式面对如此繁杂的地籍信息已无法满足现代化管理的要求,采用计算机管理,建立地籍管理系统是大势所趋。
由于地籍管理的主要对象是空间的地理数据及其附属的一些属性数据,而GIS技术是对空间分布及其有关信息进行存贮、管理、分析的一项综合性技术,GIS用于地籍管理能将图形数据与相应的属性数据连结起来,能够实现图形的拓扑查询以及图形、属性数据的相互查询。
这对于仅有属性数据,无法连接图形的基于Foxpro等的地籍数据库管理系统;或者对于具有强大的图形编辑功能,但无法连接属性数据的基于Autocad等绘图软件开发的地籍图形管理系统来说,无疑具有很大的优越性。
因此,选择适宜的GIS平台,运用地理信息技术管理地籍数据,建立功能完善的计算机地籍管理系统,是土地管理部门现代化建设工作中的重要环节,也是目前土地管理部门正在开展的一项重要工作。
下面,笔者将就目前GIS技术下建立地籍管理系统中的一些问题发表自己的看法,供同行参考。
1 GIS技术在地籍调查应用的必要性目前，ARCGIS、MAPGIS、SuperMap等软件在教育、国土、环境等领域广泛使用。
GIS技术具有数据采集与输入、数据的编辑与更新、数据的存储与管理、空间查询与分析、数据显示与输出、数据库建立与更新等。
目前GIS技术与RS、GPS技术的结合，从单一、二维、封闭向开放、网络、多维的方向发展，在勘测、测量、规划、国土、环境、管理等方面得到广泛的应用。

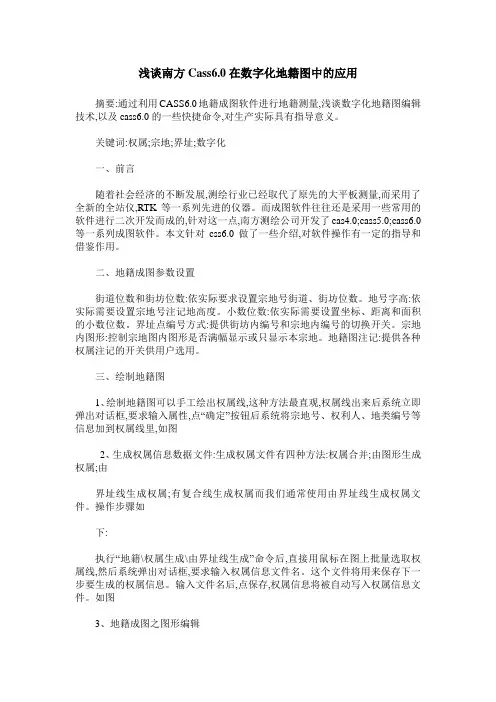

浅谈南方Cass6.0在数字化地籍图中的应用
浅谈南方Cass6.0在数字化地籍图中的应用摘要:通过利用CASS6.0地籍成图软件进行地籍测量,浅谈数字化地籍图编辑技术,以及cass6.0的一些快捷命令,对生产实际具有指导意义。
关键词:权属;宗地;界址;数字化一、前言随着社会经济的不断发展,测绘行业已经取代了原先的大平板测量,而采用了全新的全站仪,RTK等一系列先进的仪器。
而成图软件往往还是采用一些常用的软件进行二次开发而成的,针对这一点,南方测绘公司开发了cas4.0;cass5.0;cass6.0等一系列成图软件。
本文针对css6.0做了一些介绍,对软件操作有一定的指导和借鉴作用。
二、地籍成图参数设置街道位数和街坊位数:依实际要求设置宗地号街道、街坊位数。
地号字高:依实际需要设置宗地号注记地高度。
小数位数:依实际需要设置坐标、距离和面积的小数位数。
界址点编号方式:提供街坊内编号和宗地内编号的切换开关。
宗地内图形:控制宗地图内图形是否满幅显示或只显示本宗地。
地籍图注记:提供各种权属注记的开关供用户选用。
三、绘制地籍图1、绘制地籍图可以手工绘出权属线,这种方法最直观,权属线出来后系统立即弹出对话框,要求输入属性,点“确定”按钮后系统将宗地号、权利人、地类编号等信息加到权属线里,如图2、生成权属信息数据文件:生成权属文件有四种方法:权属合并;由图形生成权属;由界址线生成权属;有复合线生成权属而我们通常使用由界址线生成权属文件。
操作步骤如下:执行“地籍\权属生成\由界址线生成”命令后,直接用鼠标在图上批量选取权属线,然后系统弹出对话框,要求输入权属信息文件名。
这个文件将用来保存下一步要生成的权属信息。
输入文件名后,点保存,权属信息将被自动写入权属信息文件。
如图3、地籍成图之图形编辑(1)修改界址点号:可以逐个或者批量修改界址点的点号,如果输入的点号有效,软件将其写入界址点圆圈的属性中,如果当前宗地中此点号已存在,软件会弹出提示对话框提示此点号存在。

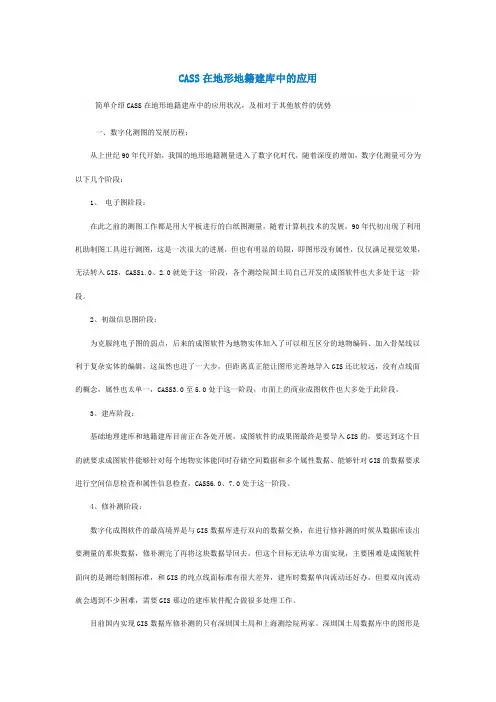

CASS建库应用
CASS在地形地籍建库中的应用简单介绍CASS在地形地籍建库中的应用状况，及相对于其他软件的优势一、数字化测图的发展历程：从上世纪90年代开始，我国的地形地籍测量进入了数字化时代，随着深度的增加，数字化测量可分为以下几个阶段：1、电子图阶段：在此之前的测图工作都是用大平板进行的白纸图测量，随着计算机技术的发展，90年代初出现了利用机助制图工具进行测图，这是一次很大的进展，但也有明显的局限，即图形没有属性，仅仅满足视觉效果，无法转入GIS，CASS1.0、2.0就处于这一阶段，各个测绘院国土局自己开发的成图软件也大多处于这一阶段。
2、初级信息图阶段：为克服纯电子图的弱点，后来的成图软件为地物实体加入了可以相互区分的地物编码、加入骨架线以利于复杂实体的编辑，这虽然也进了一大步，但距离真正能让图形完善地导入GIS还比较远，没有点线面的概念，属性也太单一，CASS3.0至5.0处于这一阶段，市面上的商业成图软件也大多处于此阶段。
3、建库阶段：基础地理建库和地籍建库目前正在各处开展，成图软件的成果图最终是要导入GIS的，要达到这个目的就要求成图软件能够针对每个地物实体能同时存储空间数据和多个属性数据、能够针对GIS的数据要求进行空间信息检查和属性信息检查，CASS6.0、7.0处于这一阶段。
4、修补测阶段：数字化成图软件的最高境界是与GIS数据库进行双向的数据交换，在进行修补测的时候从数据库读出要测量的那块数据，修补测完了再将这块数据导回去。
但这个目标无法单方面实现，主要困难是成图软件面向的是测绘制图标准，和GIS的纯点线面标准有很大差异，建库时数据单向流动还好办，但要双向流动就会遇到不少困难，需要GIS那边的建库软件配合做很多处理工作。
目前国内实现GIS数据库修补测的只有深圳国土局和上海测绘院两家。
深圳国土局数据库中的图形是按图幅存放，修补测时整幅进整幅出，还算不上真正意义的修补测。
上海测绘院的做法比较先进，修补测时从数据库中以区块方式导出图形供CASS修补测，CASS完成修补测后生成“删除的、新增的、修改的”三个成果图形文件，GIS系统再根据这三个文件对数据库进行更新处理。
CASS地形地藉成图软件在工程中应用
CASS地形地藉成图软件在工程中的应用【内容提要：】笔者有幸在水电施工项目学习到CASS地形地籍成图软件,本文简要介绍CASS成图软件的基本功能，重点以实例介绍在工程中的广泛应用，分析利用CASS成图软件进行土方计算相对常规测量计算方法的主要特点及优点，CASS成图软件值得在铁路、公路项目施工中推广应用。
【关键词：】地形地籍成图软件地理信息系统数字地面模型地形图方格网1.几个概念1.1CASS地形地籍成图软件CASS地形地藉成图软件是基于AutoCAD平台技术的GIS（地理信息系统）前端数据处理系统。
广泛应用于地形成图、地藉成图、工程测量应用、空间数据建库等领域，全面面向GIS，彻底打通数字化成图系统与GIS接口，使用骨架线实时编辑、简码用户化、GIS无缝接口等先进技术。
1.2地理信息系统（GIS）GIS主要由四个部分构成：1.2.1 计算机硬件系统1.2.2 计算机软件系统1.2.3 地理数据（或空间数据）1.2.4 系统管理操作人员。
核心部分是计算机系统（软件和硬件）空间数据反映GIS的地理内容，而管理人员和用户则决定系统的工作方式和信息表示方式。
1.3 数字地面模型（DTM）DTM（数字地面模型）是按一定结构组织在一起的数据组，它代表着地形特征的空间分布。
2.CASS地形地籍成图软件主要功能简介近年来科技发展日新月异，计算机辅助设计（CAD）与地理信息系统（GIS）技术取得了长足的发展。
同时，社会对空间信息的采集、动态更新的速度要求越来越快，特别是对城市建设所需的大比例尺空间数据方便获取方面的要求越来越高，GIS数据的建设成为“数字城市”发展的短板。
与空间信息获取密切相关的测绘行业在近十年来也发生了巨大而深刻的变化，基于GIS对数据新要求，测绘成图软件也正由单纯的“电子地图”功能转向全面的GIS数据处理，从数据采集、数据质量控制到数据无缝进入GIS系统，GIS前端处理软件扮演越来越重要的角色。

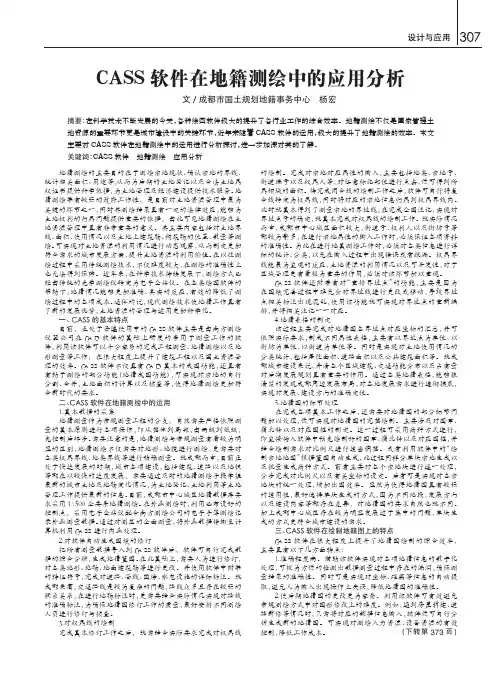

CASS软件在地籍测绘中的应用分析
地籍测绘的主要目的在于测绘宗地现状、确认宗地的界线、统计相关面积、用途等,从而为后期的土地登记以及合法土地属权证书提供科学依据，为土地管理及经济建设提供技术服务。
地籍测绘带有较强的政府工作性，是目前对土地资源管理中最为关键的环节之一，同时其测绘结果具有一定的法律效应，能够为土地权利的归属问题提供重要的依据，由此可见地籍测绘在土地资源管理中具有非常重要的意义。
其主要内容包括对土地界线、面积、使用情况以及土地上建筑物、构筑物的位置、数量等测绘。
可实现对土地资源的利用情况进行动态观察，从而制定更加符合需求的城市发展方案，提升土地资源的利用价值。
在以往测绘过程中采用传统测绘技术，不仅难度较大，在测绘的准确性上也无法得到保障。
近年来，在科学技术持续发展下，测绘方式已经由传统的光学测绘仪转变为电子全站仪。
在各类绘图软件的帮助下，地籍情况能够更加准确、真实的反应，有效的降低了测绘过程中的各项成本。
通俗的说，现代测绘技术使地籍工作具有了新的发展优势，土地资源的管理与运用更加科学化。
一、CASS的基本特点目前，正处于普遍使用中的CASS软件主要是由南方测绘仪器公司在CAD软件的基础上研发的专用于测量工作的软件，利用该软件可以十分容易的完成工程测量、地籍测绘以及地形测量等工作，在很大程度上提升了建筑工程以及国土资源管理的效率。
CASS软件不仅具有CAD基本的成图功能，还具有有助于测绘的部分功能（地籍成图功能），可实现对宗地的自行分割、合并，土地面积的计算以及核查等，使得地籍测绘更加符合新时代的要求。
二、CASS软件在地籍测绘中的运用1.基本数据的采集地籍测量作为常规测量工程的分支，自然需要严格依照测量的基本原则进行各项操作，即从整体到局部，由高级到低级，先控制后碎步。
需要注意的是，地籍测绘与常规测量有着较为明显的区别，地籍测绘不仅需要对地形、地貌进行测绘，更需要对各类权属界线、地类界线等进行精确测量。
就成都而言，目前正处于快速发展的时期，城市各项建设，包括建筑、道路以及地铁等都在以较快的速度发展，需要通过及时的地籍测绘手段掌握最新的城市土地及地物变化情况，为土地登记、土地利用等土地管理工作提供最新的信息。

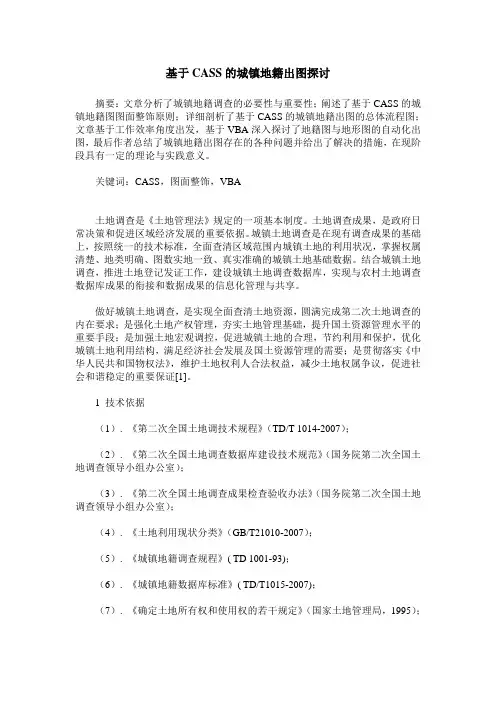

基于CASS的城镇地籍出图探讨
基于CASS的城镇地籍出图探讨摘要：文章分析了城镇地籍调查的必要性与重要性；阐述了基于CASS的城镇地籍图图面整饰原则；详细剖析了基于CASS的城镇地籍出图的总体流程图；文章基于工作效率角度出发，基于VBA深入探讨了地籍图与地形图的自动化出图，最后作者总结了城镇地籍出图存在的各种问题并给出了解决的措施，在现阶段具有一定的理论与实践意义。
关键词：CASS，图面整饰，VBA土地调查是《土地管理法》规定的一项基本制度。
土地调查成果，是政府日常决策和促进区域经济发展的重要依据。
城镇土地调查是在现有调查成果的基础上，按照统一的技术标准，全面查清区域范围内城镇土地的利用状况，掌握权属清楚、地类明确、图数实地一致、真实准确的城镇土地基础数据。
结合城镇土地调查，推进土地登记发证工作，建设城镇土地调查数据库，实现与农村土地调查数据库成果的衔接和数据成果的信息化管理与共享。
做好城镇土地调查，是实现全面查清土地资源，圆满完成第二次土地调查的内在要求；是强化土地产权管理，夯实土地管理基础，提升国土资源管理水平的重要手段；是加强土地宏观调控，促进城镇土地的合理，节约利用和保护，优化城镇土地利用结构，满足经济社会发展及国土资源管理的需要；是贯彻落实《中华人民共和国物权法》，维护土地权利人合法权益，减少土地权属争议，促进社会和谐稳定的重要保证[1]。
1 技术依据（1）. 《第二次全国土地调技术规程》（TD/T 1014-2007）；（2）. 《第二次全国土地调查数据库建设技术规范》（国务院第二次全国土地调查领导小组办公室）；（3）. 《第二次全国土地调查成果检查验收办法》（国务院第二次全国土地调查领导小组办公室）；（4）. 《土地利用现状分类》（GB/T21010-2007）；（5）. 《城镇地籍调查规程》( TD 1001-93)；（6）. 《城镇地籍数据库标准》( TD/T1015-2007)；（7）. 《确定土地所有权和使用权的若干规定》（国家土地管理局，1995）；（8）. 《全球定位系统( GPS)测量规范》（GB/T18314-2009）；（9）. 《全球定位系统城市测量技术规范》（CJJ 73-97）；2 整饰原则基于CASS的城镇地籍出图图面整饰原则如下：（1）、注记不压盖。
CASS软件在地籍测量中的应用
CASS软件在地籍测量中的应用2007年第1期河南测绘总第83期一,引言CASS软件在地籍测量中的应用刘敏河南省地矿局第一地质调查队洛阳471023地籍测量是调查和测定土地(宗地或地块)及其附着物的界线,位置,面积,质量,权属和利用现状等基本情况及其几何形状的测绘工作.地籍测量的方法很多,按其采用的仪器设备和达到的精度可分为图解法,解析法和部分解析法3种.图解法是通过直接量距并在近期大比例尺地形图上图解定出界址点及地物点位置而形成地籍图,其缺点是精度差,且不便管理.解析法是用较先进的测量仪器(如动态GPS,全站仪等)在实地直接采集或间接求出点的坐标,并依据这些点绘成地籍图.部分解析法是上述2种方法的综合运用,通常在视野较开阔的地区和街坊外围用解析法,而在复杂地区和街坊内部采用图解法.解析法地籍测量又称为数字地籍测量.实际上数字地籍测量包括数据采集和成果成图的数字化两方面,即应用全站仪等测量仪器在实地采集数据,然后用微机进行处理,编辑地籍图和宗地图,输出面积统计成果,再与绘图仪联机,自动绘图,最后将地籍图形和属性文件存盘或刻录光盘供随时调用.数字化地籍测量已经成为地籍测量工作的主要方法,使用的软件也很多.在此结合本单位近年来从事地籍测量的实践谈一下CASS软件在地籍测量中的应用.二,CASS软件简介CASS软件是南方测绘仪器公司在当今世界上主要的计算机辅助设计与绘图程序AutoCAD2000上开发的,相继推出了CASS3.0,CASS4.0和CASS5.0等版本.CASS软件的特色之一是它轻松的作图环境,菜单直观明了,初学者在很短的时间内即可掌握.CASS5.0技术特色包括:方便的简码用户化方案;直观,便捷的图上比例尺更改;直观,高效的地物编辑,提供了对象特性,特性匹配及地物复制等功能;完善的地籍管理功能;图框设置交互性更强更直观;界址点独立,街坊内统一编号,界址点圆圈中存放界址点号属性,界址点号自动累加,方便重排浏览与查询编辑;图形属性联动,地图图形属性合为一体,修改宗地属性方便快速;宗地分合自如,邻宗地可快速合并为一宗或一宗地任意分割为几宗,其面积信息等自动重算;数据通讯集成在一个对话框中,全站仪和E500等外设通讯参数的设置更方便快捷.三,作业流程数字化地籍测量的作业方法很多,通常采用的有两种:一种是先权属调查,再测绘;另一种是先测绘地形图,再调查,然后把权属信息加入到地形图中.两种方法各有优势,但总的流程基本一致,见图1.1.数据采集在测区控制测量的基础上,充分利用基本控制点和图根点架设全站仪,直接采集地形点,地物点和界址点的坐标和高程,记入全站仪内存或电子手簿.此时现场绘制测量草图,使全站仪记录的测点号与草图上标注的点号一致,以便内业编辑成图...14..2007年第1期河南测绘总第83期图12.数据传输当天测量结束后,应及时将数据传输到微机.将全站仪或电子手簿通过通迅电缆与微机连接好,打开CASS5.0软件,在"数据处理"菜单下点击"读取全站仪数据"项,程序弹出一个很直观的"全站仪内存数据转换"对话框,在"仪器"一栏选取所使用的全站仪型号或电子手簿,然后检查通讯参数是否设置正确(全站仪与软件系统设置必须一致),在对话框最下面"CASS坐标文件:"下的空栏中输入想要保存在微机内的文件名,最后点击"转换"按钮即可完成数据传输转换.3.微机编辑处理微机编辑处理分两部分:一是绘制地形图;二是绘制权属地籍图.地籍图是一种多用途的成果资料,它的内容包含了地形图部分.(I)绘制平面图.首先要确定地形图的比例尺,在"绘图处理"菜单下点击"改变当前地形图比例尺",输入绘图比例尺即可.然后在"绘图处理"菜单下点击"展野外测点点号"项,选择传输到微机的数据文件,在屏幕上就可以看到展绘出的野外测点号,根据野外测量时绘制的草图,移动鼠标至屏幕右侧菜单区选择相应的地形图图式符号,在屏幕中将所有的地物绘制出来.CASS系统中所有地形图图式符号都是按照图层来划分的,例如所有表示测量控制点的符号都放在"控制点"这一层,所有表示独立地物的符号都放在"独立地物"这一层,所有表示居民地的符号都放在"居民地"这一层,所有表示植被的符号都放在"植被园林"这一层等.(2)绘制等高线.在山区或地势起伏较大的测区需要用等高线来表示地貌起伏.CASS系统中等高线是由计算机自动勾绘,生成的等高线精度相当高.在"绘图处理"菜单下点击"展高程点",系统要求输入的文件是预先传输到微机的数据文件,输入注记高程点的间距,即可完成所有高程点和控制点的展绘.在绘制等高线前,用野外采集的高程点建立数字地面模型(DTM).DTM可以由数据文件建立,也可以由图面建立,CASS软件通过DTM来绘制等高线.CASS5.0绘制等高线时,充分考虑到等高线通过地性线和断裂线的处理,如陡坎,陡崖等,能自动切除通过地物,注记和陡坎的等高线.在生成等高线后,文件大小比其他软件小了许多.CASS软件等高线的处理都设置在"等高线"菜单下.(3)绘制地籍图.①地形图绘制完成后,根据权属调查资料来绘制权属地籍图.在"地籍成图"菜单下点击"绘制权属线",并选择不注记,依据权属调查工作草图绘出权属线.这种方法最直观,权属线出来后系统立即弹出对话框,要求输入属性,点"确定"按钮后系统将宗地号,权利人和地类编号等信.15.2007年第1期河南测绘总第83期息加入到权属线里.②测区权属线绘制完成后,生成权属信息文件,在"地籍处理"菜单下点击"权属生成",选择"由界址线生成".权属信息文件是为面积汇总做准备的,做这项工作要以街坊为单位进行,因为地籍信息大部分是以街坊为统计单位,如宗地图,面积汇总和界址点成果表等.③对于界址点号的注记各地要求不尽相同,安徽省不要求在地籍图上标注,而洛阳市和陕西省则要求在地籍图上标注界址点号,这样做的好处是省去了"街坊界址点索引图"的制作.每一宗地的界址点号在地籍图上一目了然,查询起来很方便.在"地籍"菜单下点击"注记界址点名",即可将界址点号注记于图上.当界址点号较凌乱时,可以选择"重排界址点号",使街坊内的界址点号重新排序,然后重新点击"注记界址点名",则软件自动注记排序后的界址点名.④各街坊权属信息文件生成后,需要将测区内的所有街坊的权属信息文件合并,目的是生成面积汇总表"城镇土地分类面积统计表".⑤生成宗地图有两种方法:即单块宗地生成和批量生成.一般选择批量生成,在"地籍处理"菜单下点取"绘制宗地图框",选择适合的纸张,点击"批量处理",用鼠标在屏幕上批量选取界址线,只要选中的界址线加过属性,就可以一次画出一排多幅宗地图.如果要将宗地图保存到文件,则在所设目录中生成若干个以宗地号命名的宗地图形文件,而且可以选择按实地坐标保存.(~)CASS系统提供了多种地籍图分幅规格,如50×50,50×40,自定义尺寸.在分幅前首先要进行图框设置,点击"文件"下"CASS5.0参数设置",在"图框设置"下将测绘单位名称,成图日期,坐标系,高程系,图式,测量员,绘图员,检查员和密级等项目输入,然后在绘图处理"下进行"批量分幅",一般选择50X50正方形分幅,再输入分幅地籍图保存的目录名,即可生成标准的地籍分幅图.四,作业技巧一(1)野外测量草图.要充分利用权属调查的工作草图,采集数据时只在草图上标注全站仪记录的点号,使草图上标注的点号与全站仪记录的点号一致,而且是唯一的.这样,可大大提高内业微机编辑图件的工作效率.(2)注记界址点号.在权属调查过程中实地现场标注了界址点号,地籍图上的界址点号要求与实地编号统一.针对这一问题使用CASS5.0软件中的"修改界址点号"功能,对照权属调查草图,点取对应的界址点圆圈,对话框即提示它的当前号,将它修改为与实地一致的界址点号,然后点击"注记界址点号"项,这时地籍图上所注的界址点号就是与实地编号统一的界址点号.(3)街坊界址点成果表.CASS软件自动生成的界址点成果表是以宗地为单位的,而土地部门往往还需要以街坊为单位的界址点成果表.首先以街坊为单位,用"界址点生成数据文件"功能,将街坊内的界址点生成".DAT"格式的数据文件,然后用Excel来编辑它.切记将坐标值剪切至J,坐标值前面,因为CASS系统坐标数据文件格式为"点号,编码,'.将表格中的数据全部选中,用升序排列,加上表头,就制作成了以街坊为单位的界址点成果表.(4)宗地图.CASS4.0生成的宗地图比例尺比较凌乱,如出现1:170,1:1125等这样的比例尺,使用起来很不方便,用图单位也不希望出现这样的情况.CASS5.0解决了这个问题,但需要进行设置,在"地籍处理"菜单下点击"地籍参数设置",在"宗地图比例尺分母倍数"栏输入"100","界址点编号方式"选择"街坊内编号","宗地图内图形"选择"不满幅".设置完成后,再进行批量生成宗地图,这时生成的宗地图的比例尺是1:(100"^D,N为自然数..16.2007年第1期,河南测绘总第83期五,结束语数字化地籍成图越来越得到广泛的应用,同时地籍图的更新速度也在加快.如何快速,高质量地提供测绘成果,成为测绘界的发展趋势.CASS软件不失为一种高效率的测绘软件,同时CASS软件如果能够把面积汇总表输出至文本或电子表格形式,将会更加广泛用于地籍测量.■-■-■-■-■-■-■-■-■-■-■-■-■-■-■-■-■-■-●-■-■-■-■-■-■-■-(上接第l3页)行技术培训,领取作业工具及所需表格,对调绘像片擦拭去光,划分调绘面积线等;室内判绘就是利用目视,像对立体观察,相关信息资料辅助等方法对像片影像进行地形要素判读,并对没有足够把握判读的地物用铅笔画出供野外调绘确定;野外调绘是综合判绘的第二项工作,是对室内判绘的检查和补充;清绘整饰就是对所判读的地形要素,利用图式规定的符号着墨在像片上,按规范要求对调绘片进行整理和修饰;成果整理是对调绘片与调绘片,图幅与图幅进行接边,并填写相关表格;质量检查是院质检部门对调绘片和表格进行检查,对外业形成的成果进行质量评定,发现问题及时纠正,以提供于验收方验收和成果上交.六,质量控制作业质量是调绘成败的关键.作业分院必须加强质量管理,不断强化从业人员的质量意识,认真从作业人员在出测前的业务培训抓起,严格执行操作规程和技术标准,加大作业过程的监管力度,作好调绘过程中的技术指导,及时杜绝质量问题的发生,尤其重视作业人员第一幅图调绘的质量检查,务必使作业人员完全明白合格图幅的成图标准.要求在保证调绘质量的前提下,追求调绘数量的最大化.七,结论1/万地形图更新的质量与进度不单取决于像片调绘一个方面,还取决于航测成图的航空摄影,像片联测,电算加密,像片调绘与采编等各工序的质量和进度.因此,作业单位要统筹部署,合理安排,在航测成图各工序的实施中严格质量控制.唯其如此,才能保证l/万更新成图具有可靠的质量和理想的进度.一l7一。
基于CASS城镇地籍建库常见的问题及处理方法
基于CASS城镇地籍建库常见的问题及处理方法吴国梅1，胡赛花2，魏卫红3，（1.湖南省第二测绘院，湖南长沙 410119；2.浏阳市规划勘察测绘院，湖南长沙 410300；3.长沙市鸿林测绘有限公司；湖南长沙 410007）摘要：南方CASS地籍成图软件是基于AutoCAD平台进行二次开发的数字化测绘数据采集系统，而城镇地籍管理系统普遍采用ArcGis平台处理空间矢量数据；另外地形、地籍的属性数据均需要无损导入ArcGis平台。
结合南县1∶500城镇地籍数据库建设，浅析地籍数据库建设中利用南方CASS软件进行数据处理的方法，为国土管理部门提供参考。
关键词：地理信息系统；CASS；ArcGis；数据处理；地籍数据库FAQ and Treatments Based on CASS Cadastral Database Wu Guo Mei1 ,Setting Hu Saihua2, Wei Weihong3,(1. Second Surveying and Mapping Institute of Hunan Province in Changsha, Hunan, 410119;2. Liuyang City Planning Surveying and Mapping Institute, Changsha 410300, Hunan;3.Hong Lin Surveying and Mapping Co., Ltd., Changsha 410007; Hunan)Abstract:CASS Topographic and cadastral survey software is a digital survey data collection system based on AutoCAD platform , while the system of urban cadastre management commonly use GIS platform to manage vector data, Thus it is necessary to transform the former date into the latter platform without losing any information this article . taking the establishment of nan xian city 1:500 cadastral database as an example, discusses how to use CASS software to deal with data and frequent asked questions in the process of establishing urban cadastral database and provides some reference for the national territory control section.Keywords：GIS；CASS；ARCGIS；data deal； city cadastral database0 引言城镇地籍是用来记载城镇土地及其附着物的位置、界址、类型、数量、权属和用途等基本状况的簿册。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CASS在城镇地籍数据库建设中的应用
摘要：地籍要素的采集及数据整合在数据库建设工作中十分重要，本文对地籍要素的采集、利用CASS进行地籍要素数据的编辑处理及地籍数据的分层、整合，CASS数据转换的具体方法进行了阐述。
关键词：海量地籍数据；CASS；ARC/INFO；地籍要素；数据转换；数据库
引言
为了实现地籍管理工作的自动化和对海量地籍数据的处理，2007年5月宽甸满族自治县国土资源局建立了城镇地籍管理信息系统。
该项目利用CASS成图软件测绘地籍要素图，利用ABC/INFO平台建立城镇地籍信息数据库。
通过一年时间完成了该项目10.46km2的测绘及建库工作，达到了理想效果。
下面就如何利用CASS成图软件编辑地籍要素图，并将dwg格式的图形文件转换为数据建设所需要的数据文件的具体作业方法进行简要阐述，供大家参考。
1 地籍要素数据的采集与编辑
在地籍管理信息系统的建设过程中，地籍要素信息的采集与处理十分重要，为了保证地籍成果精度的可靠性，本项目使用全站仪采用全解析法施测地籍要素图，利用CASS成图软件对外业采集的数据进行处理，编辑地籍要素图。
并且在CASS图层管理器中，保留CASS的所有图层，新增门牌号、宗地号、栋号、宗地界等地籍要素图层，使之成为数字化地籍要素图。
在图形编辑时，应注意图上性质不同的内容应处在不同的图层，并处理好点、线、面的拓扑关系，需构成的图块一定要封闭。
2地籍数据整合及数据库建设流程
地籍数据整合及数据库建设流程，如图1所示。
图1 地籍数据整合及数据库建设流程图
3在CASS中进行地籍要素数据的归层、构面、标准化处理
在保留原数字化图层的基础上，应对CASS图形中的地籍要素数据在入库前按分层码表进行严格归层，并统一整理及分类，将所有的符号代码分成点、线、面3种类型数据，以便建库后能灵活轻松地进行日常办公及维护。
（1）地物的分层按照“要素子类代码表”中的“要素代码”进行，如一般房屋为2110层，一级导线点为1151层。
（2）地籍要素分层则以“要素分类代码表”中上2000项地籍要素中的属性表名作为层名，如：宗地为“ZD”，面状地类为“MZDL”。
（3）点状地物、不依比例尺符号、小面积的植被符号以及线状地物等，按要求处理后，将其改正到对应的图层即可。
（4）对面状房屋、面状地物、街道、宗地、面状地类等面对象类按要求进行处理、归层和构面，在构面时图块一定要封闭。
并保证每个面（除房屋）内有且只有一个label点；面地物类的公共边一定要严格重合；道路、水系在整个街坊内未被其他要素隔断时要贯通；街坊线应完全重合。
（5）对数据按要求进行标准化处理，删除无用的图层，街坊严格接边后，将数据存为R12DXF格式。
4利用ARC/INFO平台下开发的软件对CASS地籍要素数据进行整合及格式转换
利用Arclnfo平台下二次开发的软件对在CASS中处理完成的地籍要素数据进行整合（检查、处理、拓扑）及格式转换。
（1）在ARC/INFO中导入DXF文件，在相应的工具条中选择有关命令，对数据进行检查整理。
首先，对街坊界线进行整理，保证街坊界线拓扑正确，无缝、无重叠、无交叉；其次，对街坊数据进行整理，保证地物符合代码正确，相对关系无误，宗
地拓扑正确，不跨街坊。
（2）检查面的连接是否闭合、面与面间有无交互，线状地物有无叠加或交叉现象，进行自动唯一、自动拓扑。
（3）选择“检查多过形”对面状图层进行拓扑检查，保证拓扑结构正确。
如数据有变动，则要再次唯一、拓扑程序。
然后，依次进行数据备份、属性整理和数据转换。
将数据转换为RDM格式。
在ArcGIS9中对转换后的数据进行属性数据检查与整理，保证图属对应一致，宗地地类属性正确。
将无用的空面删除，没有属性的地物（或界址线）将属性补全。
同时，对宗地的权属信息进行修改、补充和完善。
借助“辽宁地籍数据处理工具5.0”进行数据导入，并将数据转换保存为ArcGIS中的Shipflie格式。
5转换后地籍图数据的入库
（1）街坊界线的检查入库。
将街坊界线数据导入到一起，一次性入库，这样可以保证街坊线的拓扑正确。
在入库时，可同时对数据进行单层检查，发现错误马上改正，无错误信息提供时，方可入库。
（2）街坊数据的检查入库。
根据提示选择相应的街坊，并对各层数据进行单层检查无误后，即可入库。
（3）数据库备份。
入库结束后，对数据库进行手动或自动备份。
6 地籍数据库的整理和完善
由于CASS主要是对地籍要素图形数据进行处理和编辑的平台，不是专门的地籍管理信息系统，因此，CASS所有地籍信息数据入库后，需要对数据库进行整理和完善，并对有关信息进行更正或完善，同时，录入宗地的权属调查信息及登记发证信息，直到数据达到标准要求。
确保数据库的完整性、准确性和现势性。
结束语：在数据建库过程中，只有做好以下工作才能满足建库的质量要求：（1）CASS数据处理过程中，一定要按数据库建库标准的要求，对数据进行采集和编辑。
严格按点、线、面归类，并且面域一定在封闭。
（2）地籍要素、地物、地貌属性一定要无遗漏，全部完整确地归层、录入，并赋予属性。
数字化地籍测量生成的数字化地籍图。
地籍管理信息系统的建设，是对数字化地籍图及宗地的权属信息与登记发证信息等所有地籍要素、属性信息进行数据整合、拓扑和完善，以地理空间信息综合服务为主。
ARC/INFO能较好地支持数字化图形与属性数据广泛融合的需要，适合地籍数据建库，建库资料容易保存，便于地籍信息的查询，能满足地籍管理信息系统建设的各项要求，实现了地籍信息的综合服务，为土地管理工作的自动化、信息化、提供了有力的技术支持。
参考文献
[1]杜海平，詹长根，李兴林.现代地籍理论与实践[M].深圳：海天出版社，1999.
[2]边馥苓.地理信息系统原理和方法[M].北京：测绘出版社，1996.
[3]刘昌勤，廉永海，侯刚栋.现代城镇地籍数据库建设及相关问题研究[J].测绘与空间地理信息，2008，31（4）：89-91.。
