DW02D(锂电池保护IC)
DW03二合一锂电保护芯片
DW03一、描述DW03产品是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。
DW03包括了先进的功率MOSFET，高精度的电压检测电路和延时电路。
DW03具有非常小的SOT23-5的封装，这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。
DW03具有过充，过放，过流，短路等所有的电池所需要保护功能，并且工作时功耗非常低。
该芯片不仅仅为手机而设计，也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的应用场合。
二、主要特点充电器反接保护功能；内部集成等效65 mΩ的先进的功率MOSFET；超小封装SOT23-5；外围电路简单；过温保护；过充电电流保护；过放电自恢复功能；3段过流保护：1，过放电电流12，过放电电流23. 负载短路电流；充电器检测；0V电池充电功能；延迟时间内部设定；高精度电压检测；低静态电流：正常工作电流：2.8μA待机电流：1.6uA；兼容ROHS和无铅标准；三、应用单芯锂离子电池组；锂聚合物电池组；典型应用电路四、 订货信息注意：“YW ”代表日期，“Y ”代表年份，“W ”代表星期五、 管脚外形及描述六、 极限参数DW03七、 电气特性参数（除非特别指定，AT=25℃）DW03功能框图VM八、 功能描述DW03监控电池的电压和电流，并通过断开充电器或负载，保护单节可充电锂电池不会因为过充电压，过放电压，过充电流，过放电流以及短路等情况而损坏。
系统外围电路简单。
MOSFET 已内置，等效电阻典型值为65m Ω。
正常工作模式如果没有检测到任何异常情况，输出管一直打开，充电和放电过程都将自由转换。
这种情况称为正常工作模式。
过充电压情况（OCV ）在正常条件下的充电过程中，当电池电压高于过充检测电压（VCU ）,并持续时间达到过充电压检测延迟时间（tCU ）或更长，DW03将关断MOSFET 以停止充电。
这种情况称为过充电压情况。
以下两种情况下，过充电压情况将被释放：1、 当电池电压低于过充解除电压（VCL ），DW03打开输出管，回到正常工作模式。
DW01FA锂电保护IC
锂电池保护 IC
正常状态下，如果电池放电使VDD端电压降低至过电压放电保护阈值VOD，且持续时间超过过电压放电保 护延迟时间tOD，则DW01F将使放电控制端DOUT由高电平转为VSS端电平（低电平），从而使外接放电控制 N-MOS管Q2 关闭，放电回路被“切断”，即DW01F进入过电压放电保护状态。同时，VM端电压将通过内部电 阻RVMD被上拉到VDD。在过电压放电保护状态下，VM 端（亦即VDD端）电压总是高于电池短路保护阈值VOI2， 满足此条件后，电路会进入“省电”的低功耗模式。此时，VDD端的电流将低于0.7μA。 恢复条件
有以下两种条件可以使DW01F从过电压充电保护状态恢复到正常状态：1）电池由于“自放电”使VDD端电 压低于过电压充电恢复阈值 VOCR；2）通过负载使电池放电（注意，此时虽然Q1关闭，但由于其体内二极管 的存在，使放电回路仍然存在），当VDD端电压低于过电压充电保护阈值VOC，且VM端电压高于过电流放电保护 阈值VOI1（在Q1导通以前，VM端电压将比VSS端高一个二极管的导通压降）。DW01F恢复到正常状态以后，充 电控制端COUT将输出高电平，使外接充电控制N-MOS管Q1回到导通状态。
DW 锂电充电保护+MOS
50
100 150
-0.8 -0.5 -0.2
VDD=3.6V~4.4V VDD=3.6V~2.0V
VDD=3.6V
VDD=3.6V
--
110 200
--
80
140
5
13
20
--
5
50
VGS = 2.5V, ID = 3.3A VGS = 4.5V, ID = 8.2A
VDD=3.6V VGS = 0V, ID= 250μA
4
V DD
V SS
O v e rcurrent 2 dete c tion de tay tim e
V DD V IO V 2 V IO V 1
V SS
图 2. 过电流延迟时间 注：当电池第一次接上保护电路时，这个电路可能不会进入正常模式，此时无法放电。如果产生这种现象，将 S1
与 S2 短路或连接充电器，就可以进入正常模式。
正常工作模式 如果没有检测到任何异常情况，充电和放电过程都将自由转换。这种情况称为正常工作模式。
过充电压情况 在正常条件下的充电过程中，当电池电压高于过充检测电压(VOCP)，并持续时间达到过充电压检测延迟时间
(TOC)或更长，DW06D将控制MOSFET以停止充电。这种情况称为过充电压情况。 以下两种情况下，过充电压情况将被释放：
单芯锂离子电池组；
四、 订货信息
锂聚合物电池组。
型号
封装
过充检测电压 过充解除电压 过放检测电压 过放解除电压 过流检测电压
打印标记
[VCU]（V）
[VCL]（V）
[VDL]（V）
[VDR]（V） [VOI1]（mV）
DW06D SOT23-6

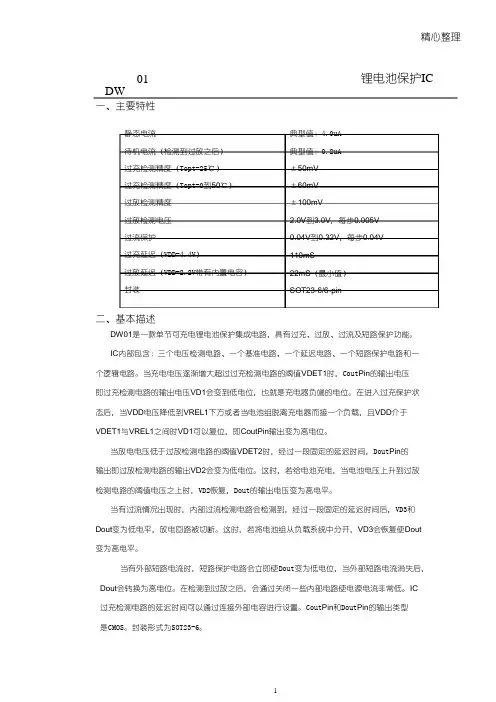

DW01中文资料
精心整理DW01锂电池保护IC一、主要特性静态电流待机电流（检测到过放之后）过充检测精度（Topt=25℃）过充检测精度（Topt=0到50℃）过放检测精度过放检测电压过流保护过充延迟（VDD=4.4V）过放延迟（VDD=2.2V带有内置电容）封装典型值：4.0uA典型值：0.2uA±50mV±60mV±100mV2.0V到3.0V，每步0.005V 0.04V到0.32V，每步0.04V 110mS22mS（最小值）SOT23-6/6-pin二、基本描述DW01是一款单节可充电锂电池保护集成电路，具有过充、过放、过流及短路保护功能。
IC内部包含：三个电压检测电路、一个基准电路、一个延迟电路、一个短路保护电路和一个逻辑电路。
当充电电压逐渐增大超过过充检测电路的阈值VDET1时，Cout Pin的输出电压即过充检测电路的输出电压VD1会变到低电位，也就是充电器负端的电位。
在进入过充保护状态后，当VDD电压降低到VREL1下方或者当电池组脱离充电器而接一个负载，且VDD介于VDET1与VREL1之间时VD1可以复位，即CoutPin输出变为高电位。
当放电电压低于过放检测电路的阈值VDET2时，经过一段固定的延迟时间，Dout Pin的输出即过放检测电路的输出VD2会变为低电位。
这时，若给电池充电，当电池电压上升到过放检测电路的阈值电压之上时，VD2恢复，Dout的输出电压变为高电平。
当有过流情况出现时，内部过流检测电路会检测到，经过一段固定的延迟时间后，VD3和Dout变为低电平，放电回路被切断。
这时，若将电池组从负载系统中分开，VD3会恢复使Dout 变为高电平。
当有外部短路电流时，短路保护电路会立即使Dout变为低电位，当外部短路电流消失后，Dout会转换为高电位。
在检测到过放之后，会通过关闭一些内部电路使电源电流非常低。
IC过充检测电路的延迟时间可以通过连接外部电容进行设置。
DW01D的测试方法
一、 概述本文着重介绍单节锂电池保护IC 注：单颗IC ，而非保护板）的测试方法。
比较下，测试单颗保护IC 的优点是可以准确的测出IC 的电气特性，且因外部线路已固定，可以直接判断IC 的好坏；它的缺点则是测试速度较慢，另因IC 在上板前的抗静电能力较弱，故对测试人员和测试环境的ESD 防护要求也较高。
DW01D 是富满电子半导体股份有限公司所研发出的单节锂电池保护IC 之一，它具有过充保护、 过放保护和过二、1. （M22. （M13. 降）会通过和P-状 态下，L i t h i u m -I o n4.不正常充电电流的侦测功能：正常充电时，如果充电电流很大，CSI侦测到的电压（这个大的电流在两个导通的MOS管上所产生的压降）低于不正常充电侦测电压（VCH），它会通过OC pin 相对于CS的电平由高到低，转换控制充电的MOSFET（M2）管由导通到断开，切断充电回路。
1.正常工作时的耗电流（IDD）的测试方法测量示意图，见图2。
CSI短接到GND。
用FLUKE 5500A 模拟电池，从VCC输入3.9V（V1），使IC处于正常工作状态，闭合开关K，确认OC输出为高出为低电平。
CSI短接到GND。
V1由FLUKE 5500A 提供，FLUKE 5500A输出一个VPP 为 1.6V、OFFSET 为 2.8V、频率为10Hz的方波，OD 的电平也会变为一个有规律的波形。
用示波器比较V1和OD 的电平波形，可得到过放保护延迟时间TOD。
9.过流保护延迟时间（TOI1）的测试方法测量示意图，见图10。
V1由稳压电源提供,电压为3.6V，使IC处于正常工作状态。
V2由FLUKE 5500A 提供，FLUKE 5500A 输出一个VPP为0.3V、OFFSET 为 0.1V、频率为10Hz的方波，OD过电流2（短路电流）检测迟延时间TOI2 VDD=3.6V -- 5 50 us 其他OC管脚输出高电平电压V oh1 -- VDD-0.1 VDD-0.02 -- V OC管脚输出低电平电压V ol1 -- -- 0.01 0.1 V OD管脚输出高电平电压V oh2 -- VDD-0.1 VDD-0.02 -- V OD管脚输出低电平电压V ol2 -- -- 0.01 0.1六、波形图过流延时测试结果图：过充保护测试结果图：过充恢复测试结果图：过放保护测试结果图：过放恢复测试结果图：过充延时测试结果图：过放延时测试结果图：短路延时测试结果图：。
DW01 中文技术资料
DW01A (文件编号：S&CIC0822)锂电池保护电路一、描述DW01A是一个锂电池保护电路，为避免锂电池因过充电、过放电、电流过大导致电池寿命缩短或电池被损坏而设计的。
它具有高精确度的电压检测与时间延迟电路。
二、主要特点工作电流低；过充检测4.3V，过充释放4.1V；过放检测2.4V，过放释放3.0V；过流检测0.15V，短路电流检测1.0V；充电器检测；过电流保护复位电阻；带自恢复功能工作电压范围广；小封装。
三、应用单一锂电池保护电路。
DW01A (文件编号：S&CIC0822)锂电池保护电路五、极限参数六、电气特性参数（除非特别指定，Tamb=25℃）过充电状态当从正常状态进入充电状态时，可以通过VDD检测到电池电压。
当电池电压进入到这充电状态时，VDD 电压大于VOC P，迟延时间超过TOC，M2关闭。
释放过充电状态进入过充电状态后，要解除过充电状态，进入正常状态，有两种方法。
●如果电池自我放电，并且VDD<VOCR，M2开启，返回到正常状态。
●在移去充电器，连接负载后，如果VDD<VOCP，M2开启，返回到正常模式。
过放电检测当由正常状态进入放电状态时，可以通过VDD检测到电池电压。
当电池电压进入过放电状态时，VDD电压小于VOD P，迟延时间超过TOD，则M1关闭。
释放过放电模式如果在过放电模式有一个充电器连接电池，电压将变为VCSI<VC HA和VDD>VODR，M1开启并返回到常模式；或者当负载悬空，VDD电压恢复到VDD>VODR，M1开启并返回到正常模式（自恢复功能）。
充电检测当一个充电器连接电池，电压将变为VCSI<VCHA，这样IC检测到充电器已接入。
过电流/短路电流检测在正常模式下，当放电电流太大时，由CSI管脚检测到电压大于VOIX（V OI1或V OI2），并且迟延大于TOIX（T OI1或T OI2），则代表过电流（短路）状态。
dw01原理图
dw01原理图DW01原理图。
DW01原理图是指DW01电池保护IC的电路原理图，用于实现对锂电池的保护和管理。
DW01是一种专门设计用于锂离子电池保护的集成电路，它可以监测电池的电压、电流和温度，并在必要时切断电池的输出，以防止电池过充、过放、过流和过温，从而延长电池的使用寿命，并确保电池的安全性能。
DW01原理图主要包括DW01芯片、电池接口、电池连接线、保险丝、电源接口、电源管理芯片等几个主要部分。
通过这些部分的合理连接和布局，可以实现对锂电池的全面保护和管理。
首先，DW01芯片是整个电路的核心部分，它通过监测电池的电压、电流和温度，实时掌握电池的工作状态。
一旦发现电池处于过充、过放、过流或过温状态，DW01芯片会立即切断电池的输出，以保护电池不受损害。
其次，电池接口和电池连接线是用来连接锂电池和DW01芯片的重要部分，它们负责传输电池的电压和电流信息给DW01芯片，并接收DW01芯片的保护指令，以实现电池保护和管理的功能。
另外，保险丝是用来保护电路的重要部分，一旦电路中出现过流情况，保险丝会立即熔断，切断电路，保护电路不受损害。
此外，电源接口和电源管理芯片是用来为DW01芯片提供工作电压和管理电源的重要部分，它们负责为DW01芯片提供稳定的工作电压和电源管理功能，以确保DW01芯片能够正常工作。
综上所述，DW01原理图是一种用于锂电池保护和管理的电路原理图，通过合理连接和布局DW01芯片、电池接口、电池连接线、保险丝、电源接口和电源管理芯片等部分，可以实现对锂电池的全面保护和管理，延长电池的使用寿命，并确保电池的安全性能。
DW01原理图的设计和应用，对于锂电池的保护和管理具有重要的意义，可以广泛应用于各种类型的锂电池产品中。
DW01D中文版
DW01D(文件编号：S&CIC0701) 锂电池保护电路一、描述DW01D是一个锂电池保护电路，为避免锂电池因过充电、过放电、电流过大导致电池寿命缩短或电池被损坏而设计的。
它具有高精确度的电压检测与时间延迟电路。
二、主要特点工作电流低；过充检测4.3V，过充释放4.05V；过放检测2.4V，过放释放3.0V；过流检测0.15V，短路电流检测1.0V；充电器检测；过电流保护复位电阻；工作电压范围广；小封装。
三、应用单一锂电池保护电路。
四、内部框图DW01D(文件编号：S&CIC0701) 锂电池保护电路五、极限参数六、电气特性参数（除非特别指定，Tamb=25℃）DW01D(文件编号：S&CIC0701) 锂电池保护电路七、管脚排列图八、功能描述正常条件如果VODL>VDD>VOCU，并且VCH<VCSI<VOI1，那么M1和M2都开启（见典型应用电路图）。
此时充电和放电均可以正常进行。
过充电状态当从正常状态进入充电状态时，可以通过VDD检测到电池电压。
当电池电压进入到这充电状态时，VDD 电压大于VOCU，迟延时间超过TOC，M2关闭。
释放过充电状态进入过记电状态后，要解除过记电状态，进入正常状态，有两种方法。
●如果电池自我放电，并且VDD<VOCR，M2开启，返回到正常状态。
●在移去充电器，连接负载后，如果VOCR<VDD<VOCU，VCSI>VOI1，M2开启，返回到正常模式。
过放电检测当由正常状态进入放电状态时，可以通过VDD检测到电池电压。
当电池电压进入过放电状态时，VDD电压小于VODL，迟延时间超过TOD，则M1关闭。
此时CSI管脚通过内部电阻RCSID拉到VDD。
如果VCSI>VOI2，则电路进入断电模式（电流小于0.3uA）。
释放断电模式当电池在断电模式时，若连接入一个充电器，并且此时VCH<VCSI<VOI2，VDD<VODR，M1仍旧关闭，但是释放断电模式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DW02D (文件编号：S&CIC0921)
二合一锂电池保护IC
一、概述
DW02D 产品是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。
DW02D 包括了先进的功率MOSFET ，高精度的电压检测电路和延时电路。
DW02D 具有非常小的SOT23-6的封装并且只需要一个外部元器件，这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。
DW02D 具有过充，过放，过流，短路等所有的电池所需保护功能，并且工作时功耗非常低。
该芯片不仅仅是为手机而设计，也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的应用场合。
二、特点
内部集成等效70mΩ的先进的功率MOSFET ； SOT23-6封装；
只需要一个外部电容； 过充电流保护；
3段过流保护：过放电流1、过放电流2（可选）、负载短路电流；
充电器检测功能； 延时时间内部设定； 高精度电压检测；
低静态耗电流：正常工作5.0uA （典型值）；休眠状态不超过0.1uA ；
兼容ROHS 和无铅标准。
封装形式
管脚号管脚名称管脚描述
VC C
GN D
VD D
NC BA T T T EST 1234
5
6
1VCC 内部电路供电端2GND 接地端，接电池芯负极3VDD 正电源供电端4
NC 悬空
5BATT 电池组的负极，内部FET 开关连接到GND 6
TEST
测试端
正常工作模式
如果没有检测到任何异常情况，充电和放电过程都将自由转换。
这种情况称为正常工作模式。
过充电压情况
在正常条件下的充电过程中，当电池电压高于过充检测电压(VCU)，并持续时间达到过充电压检测延迟时间(tCU)或更长，DW02D 将控制MOSFET 以停止充电。
这种情况称为过充电压情况。
以下两种情况下，过充电压情况将被释放：
1、当电池电压低于过充解除电压(VCL),DW02D 控制充电的FET 导通，回到正常工作模式下。
2、当连接一个负载并且开始放电,DW02D 控制充电的FET 导通回到正常工作模式下。
解除机制如下：接上负载后放电电流立刻流过充电FET 内部寄生二极管开始放电，BATT-电压升到0.7V ，DW02D 检测到这个电压后，当电池电压等于或低于过充检测电压(VCU),DW02D 立刻恢复到正常工作模式，另外，在接上负载放电时,如果BATT-电压等于或低于过流1检测电压，芯片也不会恢复到正常状态。
注：当电池被充电到超过过充检测电压(VCU)并且电池电压没有降到过充检测电压(VCU)以下，即使加上一个可以导致过流的重载,过流1和过流2都不会工作，除非电池电压跌到过充检测电压(VCU)以下。
但是实际上电池是有内阻的，当电池接上一个重载，电池的电压会立即跌落，这时过流1和过流2就会动作。
短路保护与电池电压无关。
DW02D(文件编号：S&CIC0921)二合一锂电池保护IC
过放电压情况
在正常放电过程中，当电池电压降到过放检测电压(VDL)以下的时候，并持续时间达到过放电压检测延时间(tDL)或更长，DW02D将切断电池和负载的连接，停止放电。
这种情况被称为过放电压情况。
当控制放电的FET 被关断，BATT-通过内部BATT-与VDD之间的RBATT-D电阻被拉到高电平。
当BATT-电压高于负载短路检测电压,芯片的耗电流会降到休眠电流(IPDN)。
这种情况被称为休眠情况。
在过放和休眠情况中BATT-和VDD之间由RBATT-D电阻连接。
当一个充电器连接上并且BATT-和VDD之间电势差变到1.3V(典型值)或更高(负载短路检测电压)时休眠状态解除。
这时放电FET仍然断开。
当电池电压变成过放检测电压(VDL)或更高(见备注)，
DW02D使FET导通回到正常工作模式。
.
备注：当过放情况下的电池接上充电器，如果BATT-端电压不低于充电器检测电压(VCHA),并且电池电压达到过放解除电压或更高(VDR)过放情况解除(控制放电的FET导通)。
过放电流情况
正常工作模式下，当放电电流等于或高于设定的值（BATT-电压等于或高于过电流检测电压）并且时间持续超过过电流检测延时时间时，DW02D关断放电FET停止放电。
这个称为过放电流情况（包括过放电流1，过放电流2和负载短路电流）。
过电流情况下BATT-和GND间内部连接了RBATT-S电阻。
当一个负载连接上，BATT-电压等于VDD流过负载电阻后的电压。
根据切断负载等行为，B+和B-之间的阻抗增大至大于等于能够自动恢复到正常状态的阻抗，过放电流状态将被解除，回到正常状态。
由于BATT-和GND之间连接RBATT-S电阻，当负载断开，BATT-电压被拉到地电位。
当侦测到BATT-电位低于过流1检测电压(VIOV1)，芯片回到正常状态。
不正常充电电流情况
正常充电时，如果BATT-电压降到充电检测电压以下(VCHA)，持续时间超过过充电压检测延时时间(tCU)，DW02D关断充电FET停止充电。
这就被称为不正常充电电流检测。
当放电FET导通并且BATT-电压将到充电检测电压(VCHA)以下时不正常充电电流检测工作。
过放电压情况时，当不正常的充电电流流入电池，在电池电压变到过放检测电压并且持续时间达到过充检测电压延迟时间(tCU)，DW02D关断充电FET停止充电。
断开充电器，BATT-和GND之间电压低于充电器检测电压(VCHA)时，不正常充电电流模式解除。
由于0V电池充电功能优先级高于不正常电流充电检测，电池电压很低的电池正在进行0V充电时，不正常充电电流检测将不工作。
负载短路情况
如果BATT-电压高于短路保护电压(VSHORT),DW02D将与负载断开停止放电。
延迟时间不超过tSHORT。
当BATT-电压高于短路保护电压(VSHORT)时，例如负载被移除，负载短路情况将解除。
延时电路
当过放电流1被检测到，过放电流2和负载短路的检测延时时间就开始计算。
一旦测到过放电电流2或者负载短路的时间超过过放电电流2或负载短路的延迟时间，DW02D将停止放电。
当检测出过放电流，且超出过放检测延迟时间，这时若电池电压低于过放检测电压，系统将进入休眠状态。
若因为过放电流，过放电压降至过放检测电压，DW02D将通过过放电流检测停止放电。
这种情况下，电池电压的恢复非常慢，如果在过放电压检测延迟时间之后，电池电压仍然低于过放检测，DW02D将转至休眠情况。
DW02D(文件编号：S&CIC0921)二合一锂电池保护IC 2、过放电流检测
备注：（1）正常工作状态（2）过充电压状态（3）过放电压状态（4）过流状态
3、充电器检测
DW02D(文件编号：S&CIC0921)二合一锂电池保护IC 4、不正常充电电流检测
备注：（1）正常工作状态（2）过充电压状态（3）过放电压状态（4）过电流状态
十一、典型特性
（除非特别指出V BA T=3.6V，T A=25℃）
DW02D(文件编号：S&CIC0921)二合一锂电池保护IC。
