配电网技术导则(企业标准)

目次前言................................................................................................................................................................... I I1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 总则 (3)5 一般技术原则 (4)6 35kV配电网设备 (12)7 10kV配电网设备 (13)8 低压配电网设备 (19)9 配电网继电保护和自动装置、配电自动化及信息化 (20)10 电力用户接入 (22)11 分布式电源接入 (24)12 电动汽车充换电设施接入 (25)附录A（规范性附录）供电区域划分 (27)附录B（规范性附录）35kV配电网典型接线方式 (28)附录C（规范性附录）10kV架空网典型接线方式 (31)附录D（规范性附录）10kV电缆网典型接线方式 (32)编制说明 (34)I前言为规范国家电网公司所属各省（区、市）公司35kV及以下配电网规划、设计、建设、改造、运维和检修工作，制定本标准。

本标准代替Q/GDW 370—2009，与Q/GDW 370—2009相比，主要技术性差异如下：——标准名称由“城市配电网技术导则”更改为“配电网技术导则”；——增加环网柜、环网室、环网箱等术语，规范统一了配电网常用设施设备的名称，有利于进行典型设计、运维管理；——增加按地域及负荷密度的供电区域划分（附录A），以及规划A+、A、B、C、D、E类供电区域配电网的有关技术要求，适用范围从城市配电网扩展至包含农村等整个配电网；——增加目标电网的概念，明确不同供电区域目标电网建设及过渡改造方向，确保提高负荷转移能力；——增加电能质量关于对电压波动和闪变、电压暂降、三相电压不平衡和谐波的限值、统计及检测等要求；——增加运用红外成像测温，高频、暂态地电波、超声波局部放电检测等带电检测技术、OWTS（振荡波）等局部放电检测技术的要求，以及利用配电自动化、用电信息采集等数据进行状态检修技术的要求；——增加小电流接地系统永久性单相接地故障选线选段、就近快速隔离的要求，参考国际先进做法，改变长期以来单相接地故障下持续运行2小时的传统做法，提高设备及人身安全性和供电可靠性；——增加电动汽车充换电设施接入，适应智能配电网发展要求；——修改原5.11节“分布式电源”，扩充为第11章“分布式电源接入”，满足环保绿色能源发展；——修改配电网防雷与接地内容，补充带间隙避雷器及架空地线的应用范围；——修改中低压配电网导线、电缆按供电区域选用，以及规范中低压设备选用；——修改配电自动化建设原则，提高配电自动化的实用效果；——删除原第11章20kV配电网建设；——删除原附录D电缆典型敷设方式图等。

本标准的附录A、附录B、附录C、附录D为规范性附录。

本标准由国家电网公司运维检修部提出并解释。

本标准由国家电网公司科技部归口。

本标准起草单位：。

本标准主要起草人：。

本标准2009年11月首次发布，2015年11月第一次修订。

本标准在执行过程中的意见或建议请反馈至国家电网公司科技部。

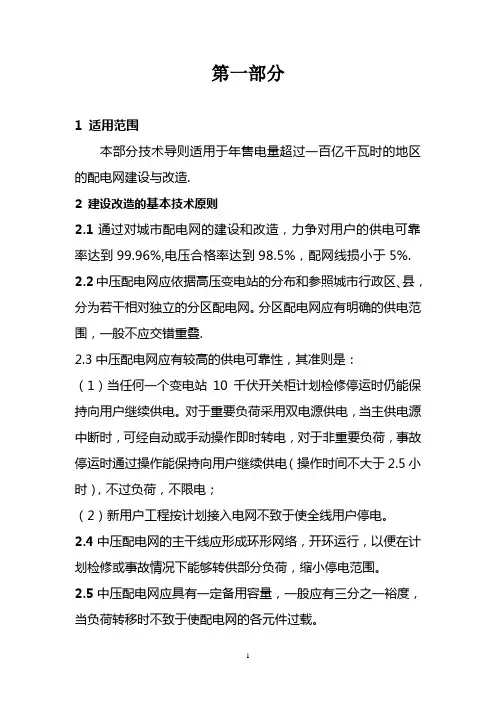

II配电网技术导则1范围本标准规定了配电网规划、设计、建设、改造、运维和检修等环节应遵循的主要技术原则。

本标准适用于国家电网公司经营区内35kV、10kV及220V/380V配电网，6kV、20kV配电网参照10kV配电网执行。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改版）适用于本文件。

GB/T 156 标准电压GB 311.1 绝缘配合第1部分：定义、原则和规则GB 4208 外壳防护等级（IP代码）GB/T 12326 电能质量电压波动和闪变GB 13955 剩余电流动作保护装置安装和运行GB/T 14549 电能质量公用电网谐波GB/T 15543 电能质量三相电压不平衡GB/T 24337 电能质量公用电网间谐波GB 26859 电力安全工作规程电力线路部分GB/T 29316 电动汽车充换电设施电能质量技术要求GB/Z 29328 重要电力用户供电电源及自备应急电源配置技术规范GB/T 30137 电能质量电压暂降与短时中断GB 50045 高层民用建筑设计防火规范GB 50052 供配电系统设计规范GB 50061 66kV及以下架空电力线路设计规范GB 50064 交流电气装置的过电压保护和绝缘配合设计规范GB 50217 电力工程电缆设计规范GB 50838 城市综合管廊工程技术规范DL/T 256 城市电网供电安全标准DL/T 1051 电力技术监督导则NB/T 33010 分布式电源接入电网运行控制规范NB/T 33011 分布式电源接入电网测试技术规范NB/T 33012 分布式电源接入电网监控系统功能规范JGJ 16 民用建筑电气设计规范Q/GDW 156 城市电力网规划设计导则Q/GDW 520 10kV架空配电线路带电作业管理规范Q/GDW 743 配电网技改大修技术规范Q/GDW 1382 配电自动化技术导则Q/GDW 1519 配电网运维规程1Q/GDW 1625 配电自动化系统标准化设计技术规定Q/GDW 1738 配电网规划设计技术导则Q/GDW 11147 分布式电源接入配电网设计规范《电力监控系统安全防护规定》（国家发展和改革委员会令第14号[2014]）3术语和定义下列术语和定义适用于本文件。

3.1配电网 distribution network从电源侧（输电网、发电设施、分布式电源等）接受电能，并通过配电设施逐级或就地分配给各类用户的电力网络。

3.2开关站 switching station一般由上级变电站直供、出线配置带保护功能的断路器、对功率进行再分配的配电设备及土建设施的总称，相当于变电站母线的延伸。

开关站进线一般为两路电源，设母联开关。

开关站内必要时可附设配电变压器。

3.3环网柜 ring main unit用于10kV电缆线路环进环出及分接负荷的配电装置。

环网柜中用于环进环出的开关采用负荷开关，用于分接负荷的开关采用负荷开关或断路器。

环网柜按结构可分为共箱型和间隔型，一般按每个间隔或每个开关称为一面环网柜。

3.4环网室 ring main unit room由多面环网柜组成，用于10kV电缆线路环进环出及分接负荷、且不含配电变压器的户内配电设备及土建设施的总称。

3.5环网箱 ring main unit cabinet安装于户外、由多面环网柜组成、有外箱壳防护，用于10kV电缆线路环进环出及分接负荷、且不含配电变压器的配电设施。

3.6配电室 distribution room将10kV变换为220V/380V，并分配电力的户内配电设备及土建设施的总称，配电室内一般设有10kV 开关、配电变压器、低压开关等装置。

配电室按功能可分为终端型和环网型。

终端型配电室主要为低压电力用户分配电能；环网型配电室除了为低压电力用户分配电能之外，还用于10kV电缆线路的环进环出及分接负荷。

3.7箱式变电站 cabinet/pad-mounted distribution substation安装于户外、有外箱壳防护、将10kV变换为220V/380V，并分配电力的配电设施，箱式变电站内2一般设有10kV开关、配电变压器、低压开关等装置。

箱式变电站按功能可分为终端型和环网型。

终端型箱式变电站主要为低压电力用户分配电能；环网型箱式变电站除了为低压用户分配电能之外，还用于10kV电缆线路的环进环出及分接负荷。

3.810kV主干线 10kV trunk line由变电站或开关站馈出、承担主要电能传输与分配功能的10kV架空或电缆线路的主干部分，具备联络功能的线路段是主干线的一部分。

主干线包括架空导线、电缆、开关等设备，设备额定容量应匹配。

3.910kV分支线 10kV branch line由10kV主干线引出的，除主干线以外的10kV线路部分。

3.1010kV电缆线路 10kV cable line主干线全部为电力电缆的10kV线路。

3.1110kV架空（架空电缆混合）线路 10kV overhead (overhead and cable mixed) line主干线为架空线或混有部分电力电缆的10kV线路。

3.12配电网不停电作业 live working for distribution network以实现用户不中断供电为目的，采用带电作业、旁路作业等方式对配电网设备进行检修和施工的作业方式。

3.13综合管廊 utility tunnel建于城市地下用于容纳两类及以上城市工程管线的构筑物及附属设施。

〔GB 50838，定义2.2.1〕4总则4.1为建设结构合理、安全可靠、经济高效的现代配电网，应综合采用多种成熟、经济、适用的技术手段，全面提高配电网供电能力，优化网架结构，提升装备水平，增强对分布式电源和多样化负荷的接纳能力，全面适应售电主体多元化和客户用电需求多样化的要求。

4.2配电网规划应根据Q/GDW 1738的规定，充分考虑规划A+、A、B、C、D、E等不同供电区域（供电区域划分原则按照附录A执行）的负荷特点和供电可靠性要求，选择适合本区域特点的目标电网结构，使现状电网结构通过建设和改造逐步向目标电网过渡，提高配电网的负荷转移能力和对上级电网故障时的支撑能力，达到结构规范、运行灵活、适应性强。

4.3配电网设计应满足标准化建设要求，设备及材料选型应坚持安全可靠、经济适用、节能环保、寿命周期合理的原则，并兼顾区域差异。

积极稳妥采用成熟的新技术、新设备、新材料和新工艺，入网的设备及材料均应符合国家、行业和企业标准的要求并抽检合格。

34.4配电网建设和改造应采用先进的施工技术和检验手段，合理安排施工周期，严格按照标准验收，所采用的施工工艺应便于验收检验，隐蔽工程应在设计前期及工程实施各阶段予以介入检验并落实相应技术要求，应及时收集地下电力管线等隐蔽工程相关资料并归档。

4.5配电网运维和检修应充分运用先进技术手段，强化设备基础信息管理，运用状态检测技术、不停电作业技术，及时发现和消除设备隐患，增强应急处理能力，不断提高配电网安全运行水平。

4.6配电自动化建设应与配电网发展水平相适应，并根据配电网实际需求统筹规划、分步实施，力求安全可靠、经济实用。

运用调度、监控及数据分析手段，提升配电网运行状态管控能力。

4.7配电网建设应适应智能电网的发展趋势，满足分布式电源、储能装置以及电动汽车充换电设施等接入需求。
