铅锡焊料熔点低于200
（1）润湿 润湿过程是指已经熔化了的焊料借助毛细管 力沿着母材金属表面细微的凹凸和结晶的间隙 向四周漫流，从而在被焊母材表面形成附着层， 使焊料与母材金属的原子相互接近，达到原子 引力起作用的距离。 引起润湿的环境条件：被焊母材的表面必须 是清洁的，不能有氧化物或污染物。
润湿与润湿角 不润湿的实例
a.两块金属必须接近到足够小的距离。金属表面的 氧化层或其他杂质都会使两块金属达不到这个距离。 b.金属分子只有在一定的温度下才能获得足够的动 能，使扩散得以进行。 锡焊是焊料与焊件界面上的扩散。焊件表面的清洁 和加热是达到其扩散进行的基本条件。 伴随着润湿的进行，焊料与母材金属原子间的相互 扩散现象开始发生。通常原子在晶格点阵中处于热振动 状态，一旦温度升高。原子活动加剧，使熔化的焊料与 母材中的原子相互越过接触面进入对方的晶格点阵，原 子的移动速度与数量决定于加热的温度与时间。
5.锡焊的要求
(1)焊点机械强度要足够 因此要求焊点要有足够的机械强度。用把被焊元器件的引线端子 打弯后再焊接的方法可增加机械强度。 (２)焊接可靠，保证导电性能 为使焊点有良好的导电性能，必须防止虚焊，虚焊是指焊料与被 焊物表面没有形成合金结构，只是简单地依附在被焊金属的表面上， 如下图所示:
(3)焊点上焊料应适当 过少机械强度不够、过多浪费焊料、并容易造成焊 点短路。
松香助焊剂去除氧化层，即是第一种反应，松香 主要成份为松香酸和异构双萜酸，当助焊剂加热后 与氧化铜反应，形成铜松香，是呈绿色透明状物质 ，易溶入未反应的松香内与松香一起被清除，即使 有残留，也不会腐蚀金属表面。 氧化物曝露在氢气中的反应，即是典型的第二种 反应，在高温下氢与氧发生反应成水，减少氧化物 ，这种方式常用在半导体零件的焊接上。 几乎所有的有机酸或无机酸都有能力去除氧化物 ，但大部分都不能用来焊锡，助焊剂被使用除了去 除氧化物的功能外，还有其他功能，这些功能是焊 锡作业时，不可避免考虑的。
（2）扩散 什么是扩散？ 定义1：通过分子运动或流体紊动的随机分散作 用使原本分布不均匀的流体属性及其含有物趋于局 部均化的过程。 定义2：微粒子(包括原子和分子)在气相、液相、 固相或三者之间，由高浓度向低浓度方向迁移，直 到混合均匀的物理运动现象。 掌握扩散的条件：距离的条件，温度的条件。 扩散的发生需要符合距离与温度二个条件：
（3）焊剂合适 焊接不同的材料要选用不同的焊剂，即使是同种材料， 当采用焊接工艺不同时也往往要用不同的焊剂，例如手工烙 铁焊接和浸焊，焊后清洗与不清洗就需采用不同的焊剂。对 手工锡焊而言，采用松香和活性松香能满足大部分电子产品 装配要求。还要指出的是焊剂的量也是必须注意的，过多、 过少都不利于锡焊。 （4）具有适当的焊接温度 温度过低，则难于焊接，造成虚焊。温度过高会使焊料 处于非共晶状态，加速助焊剂的分解，使焊料性能下降，还 会导致印制板上的焊盘脱落。 （5）具有合适的焊接时间 应根据被焊件的形状、大小和性质等来确定焊接时间。 过长易损坏焊接部位及元器件，过短则达不到焊接要求。
（3）冶金结合 由于焊料与母材相互扩散，在2种金属之 间形成了一个中间层金属化合物，要获得 良好的焊点，被焊母材与焊料之间必须形 成金属化合物，从而使母材达到牢固的冶 金结合状态。
4.锡焊的条件
（1）被焊件必须是具有可焊性。 可焊性也就是可浸润性，它是指被焊接的金属材料 与焊锡在适当的温度和助焊剂作用下形成良好结合的性 能。不是所有的材料都可以用锡焊实现连接的，只有一 部分金属有较好可焊性（严格的说应该是可以锡焊的性 质），才能用锡焊连接。一般铜及其合金、金、银、锌、 镍等具有较好可焊性，而铝、不锈钢、铸铁等可焊性很 差，一般需采用特殊焊剂及方法才能锡焊。
（2）焊料合格 铅锡焊料成分不合规格或杂质超标都会影响焊锡质 量，特别是某些杂质含量，例如锌、铝、镉等，即使 是0．001%的含量也会明显影响焊料润湿性和流动性， 降低焊接质量。再高明的厨师也无法用劣质的原料加 工出美味佳肴，这个道理是显而易见的。 被焊金属表面应保持清洁。氧化物和粉尘、油污等 会妨碍焊料浸润被焊金属表面。在焊接前可用机械或 化学方法清除这些杂物。
2.焊接的作用 焊接的作用是避免连接处移动和露在空 气中的金属表面氧化而导致导电率的不稳 定。
3.锡焊的机理 锡焊是一门科学，它的原理是通过加热的烙铁 将固态焊锡丝加热熔化，再借助于助焊剂的作用， 使其流入被焊金属之间，待冷却后形成牢固可靠 的焊接点。当焊料为锡铅合金焊接面为铜时，焊 料先对焊接表面产生润湿，伴随着润湿现象的发 生，焊料逐渐向金属铜扩散，在焊料与金属铜的 接触面形成附着层，使两则牢固的结合起来。所 以焊锡是通过润湿、扩散和冶金结合这三个物理, 化学过程来完成的。
电子产品制造工艺
一、焊接原理
1.焊接的意义及特点 锡焊是把比被焊金属熔点低的焊料和被 焊金属一起加热，在被焊金属不融化的条 件下，使融化的焊料润湿连接处被焊金属 的表面，在它们的接处界面上形成合金层， 达到被焊金属的牢固连接。
锡焊是将铅锡焊料熔入焊件的缝隙使 其连接的一种焊接方法，其特点是： （1）铅锡焊料熔点低于200 ℃； （2）要求低，投资少； （3）焊点有足够强度和电气性能； （4）锡焊过程可逆，易于拆焊。
(4)焊点表面应有良好的光泽，主要跟使用温度和助 焊剂有关。(5)焊点要光滑、无来自刺和空隙 (6)焊点表面应清洁
6.助焊剂的作用
助焊剂（FLUX）這個字来自拉丁文是"流动"（Flow in Soldering）。助焊剂主要功能为： （1）化学活性 要达到一个好的焊点，被焊物必须要有一个完全无氧化 层的表面，但金属一旦曝露于空气中会生成氧化层，这种氧 化层无法用传统溶剂清洗，此时必须依赖助焊剂与氧化层起 化学作用，当助焊剂清除氧化层之后，干净的被焊物表面， 才可与焊锡结合。 助焊剂与氧化物的化学反应有几种： a.相互化学作用形成第三种物质； b.氧化物直接被助焊剂剥离； c.上述两种反应并存。
低熔点铅的组成成分及熔点
低熔点铅的组成成分及熔点低熔点铅是一种常见金属，其成分主要由铅（Pb）组成。
铅是一种柔软、有光泽的重金属，在室温下呈现银白色。
它具有较低的熔点，即327.5摄氏度（621.5华氏度），这使得铅被广泛用于制作各种铅合金、电池、防辐射材料、铅笔芯等。
除了纯铅外，低熔点铅通常还包含其他元素，以改变其性质和使用范围。
常见的铅合金包括铅锡合金（通常是将锡（Sn）添加到铅中制成），铅锡锑合金（加入锑（Sb）到铅锡合金中）和铅锡钙合金（加入钙（Ca）到铅锡合金中）等。
铅锡合金是最常用的低熔点铅合金之一。
它具有良好的可铸造性和可加工性，因此被广泛用于制造模具、零件、焊料和印刷字模。
铅锡合金的熔点取决于锡的含量，常见的有提炼铅（铅锡比例约为1：1）的熔点约为183摄氏度（361华氏度），而含有更高锡含量的合金的熔点则较低。
铅锡锑合金是另一种重要的低熔点铅合金，其添加了锑元素。
这种合金通常用于制造电池的正极涂层，因为它具有良好的电导率和抗腐蚀性。
铅锡锑合金的熔点通常低于纯铅和铅锡合金，具体熔点取决于锑的含量。
铅锡钙合金是较不常见的低熔点铅合金，它通过添加钙元素到铅锡合金中制成。
铅锡钙合金具有优异的摩擦性能和润滑性，因此常用于制造轴承和负荷较大的机械零件。
钙的添加可以显著降低合金的熔点。
低熔点铅由于其特殊的性能，被广泛应用于各个领域。
电池中的铅酸电池就是其中很重要的一个案例。
铅制成的电池极板，能够在电解质中形成可逆反应，从而释放存储的电能。
铅还可以用作防辐射材料，因为它能够吸收和阻挡一些有害的射线，如X射线和γ射线。
另外，低熔点铅还在文具和艺术用品中有广泛应用。
铅笔芯以及柔韧性良好的铅丝都是由低熔点铅制成的。
它们可以在纸上流畅地绘画和书写，并且相对容易擦拭。
总结而言，低熔点铅主要由铅组成，常见的铅合金包括铅锡合金、铅锡锑合金和铅锡钙合金。
这些合金具有不同的熔点和特性，被广泛应用于制造、电子、建筑等领域。
了解低熔点铅的成分和熔点对于合金制备和材料选择具有重要的指导意义。
线路板焊接基础知识%5B方案%5D
线路板焊接基础知识电子产品的功能取决于电子元器件正确的相互连接，这些元器件的相互连接大都依据于线路板焊接。
线路板焊接在电子产品的装配中，一直起着重要的作用。
即使当前有许多连接技术，但线路板焊接仍然保持着主导地位。
关健字:线路板焊接,焊接线路板,线路板焊接设备线路板焊接是电子技术的重要组成部分。
进行正确的焊点设计和良好的加工工艺(即线路板焊接工艺)，是获得可靠焊接的关键因素。
所谓“可靠”是指焊点不仅在产品刚生产出来时具有所要求的一切性质，而且在电子产品的整个使用寿命中，都应保证工作无误。
尽管所有焊接过程的物理一化学原理是相同的，但电子电路的焊接又具有它自身的特点，即高可靠与微型化，这是与电子产品的特点相一致的。
线路板焊接质量的优劣是受多方面因素影响的。
例如基金属材料的种类及其表层、镀层的种类和厚度、加工工艺和方式、焊接前的表面状态、焊接成分，焊接方式、焊接温度和时间、被焊接基金属的间隙大小、助焊剂种类与性能、焊接工具等等。
不仅被焊元器件引线表面的氧化物及引线内部结构的金属间化合物状况是影响引线可焊性的重要原因，而且印制板表面的氧化物也是影响焊盘可焊性的主要原因。
线路板焊接机理采用锡铅焊料进行焊接的称为锡铅焊，简称锡焊，其机理是:在锡焊的过程中将焊料、焊件与铜箔在焊接热的作用下，焊件与铜箔不熔化，焊料熔化并湿润焊接面，依靠焊件、铜箔两者问原子分子的移动，从而引起金属之间的扩散形成在铜箔与焊件之间的金属合金层，并使铜箔与焊件连接在一起，就得到牢固可靠的焊接点，以上过程为相互间的物理一化学作用过程。
线路板焊接特点焊料熔点低于焊件。
焊接时将焊料与焊件共同加热到焊接温度，焊料熔化而焊件不熔化。
焊接的形成依靠熔化状态的焊料浸润焊接面，从而产生冶金、化学反应形成结合层，实现焊件的结合。
铅锡焊料熔点低于200?，适合半导体等电子材料的连接。
只需简单的加热工具和材料即可加工，投资少。
焊点有足够强度和电气性能。
锡焊过程可逆，易于拆焊。
锡焊润湿机理
二．锡焊机理
2、润湿 、
锡焊过程中，熔化的铅锡焊料和焊件之间的作用， 锡焊过程中，熔化的铅锡焊料和焊件之间的作用，正是 这种润湿现象。观测润湿角是锡焊检测的方法之一， 这种润湿现象。观测润湿角是锡焊检测的方法之一，润湿角 越小，焊接质量越好。 越小，焊接质量越好。 一般质量合格的铅锡焊料和铜之间润湿角可达20 20° 一般质量合格的铅锡焊料和铜之间润湿角可达20°，实 际应用中一般以45 为焊接质量的检验标准( 2.6)。 45° 际应用中一般以45°为焊接质量的检验标准(图2.6)。
焊 锡
主要指用锡基合金做的焊料。熔融法制锭， 主要指用锡基合金做的焊料。熔融法制锭，压 锡基合金做的焊料 力加工成材. 力加工成材. • 焊锡的种类： 焊锡的种类： • 1.有铅焊锡：由锡（融点232度）和铅（熔点 1.有铅焊锡 由锡（融点232 有铅焊锡： 232度 和铅（ 327度 组成的合金.其中由锡63 和铅37 63％ 37％ 327度）组成的合金.其中由锡63％和铅37％组成 的焊锡被称为共晶焊锡，这种焊锡的熔点是183 183度 的焊锡被称为共晶焊锡，这种焊锡的熔点是183度. • 2.无铅焊锡：为适应欧盟环保要求提出的ROHS 2.无铅焊锡 为适应欧盟环保要求提出的ROHS 无铅焊锡： 标准.焊锡由锡铜合金做成. 标准.焊锡由锡铜合金做成.。 •
2．10 感应式烙铁结构示意图 ．
三． 锡焊工具与材料
吸锡烙铁 所示是一种吸锡烙铁， 图2.11所示是一种吸锡烙铁，也可将吸锡器做成单独 所示是一种吸锡烙铁 种工具， 所示。 的——种工具，如图 种工具 如图2.12所示。 所示
图2．11 吸锡烙铁 ．
图2．12 吸锡器 ．
锡焊工具与材料
调温及恒温烙铁
外热式 25 - 30w

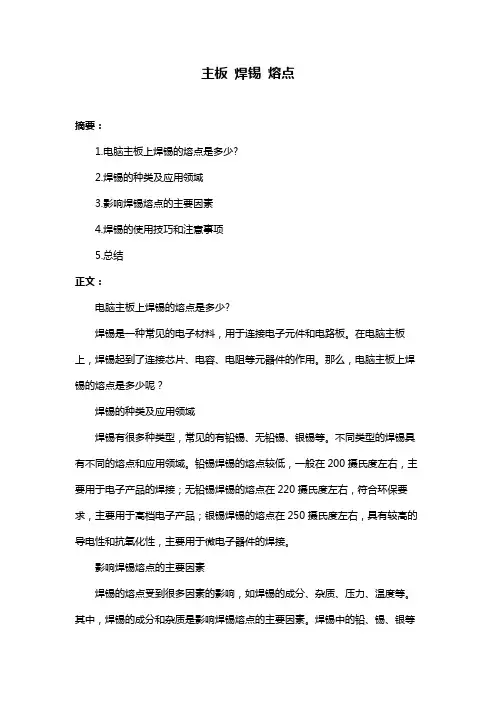

主板 焊锡 熔点
主板焊锡熔点
摘要：
1.电脑主板上焊锡的熔点是多少?
2.焊锡的种类及应用领域
3.影响焊锡熔点的主要因素
4.焊锡的使用技巧和注意事项
5.总结
正文：
电脑主板上焊锡的熔点是多少?
焊锡是一种常见的电子材料，用于连接电子元件和电路板。
在电脑主板上，焊锡起到了连接芯片、电容、电阻等元器件的作用。
那么，电脑主板上焊锡的熔点是多少呢？
焊锡的种类及应用领域
焊锡有很多种类型，常见的有铅锡、无铅锡、银锡等。
不同类型的焊锡具有不同的熔点和应用领域。
铅锡焊锡的熔点较低，一般在200摄氏度左右，主要用于电子产品的焊接；无铅锡焊锡的熔点在220摄氏度左右，符合环保要求，主要用于高档电子产品；银锡焊锡的熔点在250摄氏度左右，具有较高的导电性和抗氧化性，主要用于微电子器件的焊接。
影响焊锡熔点的主要因素
焊锡的熔点受到很多因素的影响，如焊锡的成分、杂质、压力、温度等。
其中，焊锡的成分和杂质是影响焊锡熔点的主要因素。
焊锡中的铅、锡、银等
成分比例不同，熔点也会有所不同。
此外，焊锡中的杂质也会影响其熔点，例如氧化物、硫化物等。
焊锡的使用技巧和注意事项
使用焊锡时，需要注意以下几点技巧和事项：
1.选用合适的焊锡类型。
根据焊接元器件的要求，选择合适熔点的焊锡。
2.焊接前，需将焊锡和焊接表面清洁干净，以保证焊接质量。
3.焊接时，应控制焊接温度和时间，避免焊锡过度熔化或氧化。
4.焊接后，应检查焊接质量，确保焊接牢固可靠。
总结
焊锡在电脑主板中的应用非常广泛，其熔点受多种因素影响。
凝固点和熔点是多少度（3篇）
凝固点和熔点是多少度(3篇)以下是网友分享的关于凝固点和熔点是多少度的资料3篇，希望对您有所帮助，就爱阅读感谢您的支持。
凝固点和熔点是多少度篇一当前位置：同创焊锡 > 技术支持> 焊锡熔点是多少度?有铅焊锡和无铅焊锡熔点各是多少度焊锡熔点是多少度?有铅焊锡和无铅焊锡熔点各是多少度我们通常说的焊锡是指锡铅或者锡银铜的焊锡合金，正常情况下，锡的熔点是231.9℃、铅的熔是327.502°C、铜的熔点是：1084 ℃、银的熔点是：960.8℃。
一般来说，锡条合金的熔点低于其中任何一个组成金属的熔点．以有铅焊锡(锡含量63%，铅含量37%)为例，所组成的有铅焊锡熔点就是183℃左右。
而无铅焊锡熔点者是(锡99.3%，铜0.7%)220℃左右。
为了应对某些特殊焊锡高熔点，高温度产品要求，我公司特别推出了高温焊锡条，作业温度可以维持在400℃-500℃，焊锡表面光亮，在400℃±10℃静态12小时，保持镜面不变色。
出渣量仅为普通焊锡的1/7左右，适用于波峰焊和热浸焊工艺，特别适用于各种变压器制造时自溶漆包线的搪锡。
有铅焊锡丝熔点：1）63/37焊锡丝的熔点为183℃ 2）60/40焊锡丝的熔点为185℃-190℃3）55/45焊锡丝的熔点为187℃-202℃4）50/50焊锡丝的熔点为190℃-216℃5）45/55焊锡丝的熔点为192℃-227℃5）40/60焊锡丝的熔点为194℃-238℃6）35/65焊锡丝的熔点为198℃-247℃6）30/70焊锡丝的熔点为202℃-256℃无铅焊锡丝熔点：1)Sn-Cu-Ni焊锡丝的熔点为225℃-227℃2)Sn-Cu-Ag 焊锡丝的熔点为211℃-219℃3)Sn-Bi-Ag焊锡丝的熔点为205℃-208℃4) Sn-Zn焊锡丝的熔点为117℃-119℃5)Sn-Cu焊锡丝的熔点为220℃-222℃ 6)Sn-Ag 焊锡丝的熔点为221℃凝固点和熔点是多少度篇二食用油的凝固点是多少?广州的冬天太短，随着冷空气突袭，但隔了两三天气温又回升到春夏季。
手工焊接 电烙铁使用 焊点标准
手工焊接工艺规程1概述焊接是把组成电子产品整机的元器件可靠地连接在一起的主要生产方法。
焊接的质量直接影响到电子产品整机的性能质量。
一台电子产品，焊接点的数量远远超过元器件的数量。
每一个焊接点的质量都影响到整台产品的稳定性、可靠性。
由于一个或几个小小的焊点的问题而造成整台电子产品无法正常工作的现象时常发生，甚至酿成事故的可能性也是存在的。
例如，由于焊接工艺掌握不当，使焊料与被焊元件表面未完全形成合金层的虚焊就很难发现。
虚焊的焊接点靠金属面的互相接触，在短期内可能也会较可靠地通过额定电流，即使用仪器也可能无法查出问题。
但时间一长，未形成合金层的表面氧化，就会出现通过的电流变小、时断时续，甚至断路的情况。
目前，焊接点质量的好坏，还只能从外观上判断。
但如上述的虚焊的焊点表面未发生变化，用眼睛仍然不容易检查出来，即使用仪器也不容易从众多的焊点中准确判断出来。
因此，重视每一个焊点的质量，将成为产品质量的重要环节。
了解焊接的特点机理，熟悉焊接材料工具和掌握一定的焊接技术及要领是确保焊接质量的前提。
2 锡焊的机理焊锡借助于焊件与铜箔在烙铁的加热过程中，熔化并湿润焊接面，发生了物理→化学的相互作用过程，形成了合金层，从而使铜箔与焊件连接在一起，得到牢固可靠的焊接点。
3 锡焊的特点3.1 焊料（焊锡）熔点低于焊件。
3.2 焊接时将焊料与焊件共同加热到焊接温度，焊料熔化而焊件不熔化。
3.3 焊接的形成依靠熔化状态的焊料浸润焊接面，从而形成结合层，实现焊件的结合。
3.4 铅锡焊料低于200℃，适合电子材料的连接，并有足够的机械强度和电气性能。
4 锡焊工具电烙铁的使用4.1 （1）烙铁第一次使用时，接上电源，在温度渐渐升高的过程中，让烙铁头沾上少量的松香，待松香明显挥发并冒烟时，让烙铁头接触焊锡。
（2）用锉刀将烙铁头修正2个面后，重新上锡。
（3）烙铁头上锡后表面就不被氧化，而且使用时传热也快。
4.2烙铁使用日久，烙铁头表面会因氧化而沾不上焊锡，要经常用锉刀除去污物。
焊接和锡焊技术介绍
对焊接数字电路、 对焊接数字电路、计算机的 工作来说，锉细，再修整。 工作来说，锉细，再修整。
修整后的烙铁应立即镀锡， 修整后的烙铁应立即镀锡，方法是将烙铁头 装好通电，在木板上放些松香并放一段焊锡， 装好通电，在木板上放些松香并放一段焊锡，烙 铁沾上锡后在松香中来回摩擦； 铁沾上锡后在松香中来回摩擦；直到整个烙铁修 整面均匀镀上一层锡为止。 整面均匀镀上一层锡为止。
锡焊工具与材料
俗话说: 工欲善其事 工欲善其事， 俗话说 “工欲善其事，必先利其 器 ” 。 锡焊工具和材料是实施锡
焊作业必不可少的条件。 焊作业必不可少的条件 。 合适高 效的工具是焊接质量的保证； 效的工具是焊接质量的保证 ； 合 格的材料是锡焊的前提。 格的材料是锡焊的前提。
锡焊特征
1、焊料熔点低于焊件。 、焊料熔点低于焊件。 低于焊件 2、焊接时将焊件与焊料共同加热 、 到焊接温度， 到焊接温度 ， 焊料熔化而焊件不 熔化。 熔化。 3、连接的形式是由熔化的焊料润 、 湿焊件的焊接面产生冶金、 湿焊件的焊接面产生冶金 、 化学 反应形成结合层而实现的。 反应形成结合层而实现的。
注意：烙铁通电后一定要立刻蘸上松香， 注意：烙铁通电后一定要立刻蘸上松香，否则表 面会生成难镀锡的氧化层。 面会生成难镀锡的氧化层。
二、焊
料
• 焊料是易熔金属，它的熔点低于被焊金 焊料是易熔金属， 在熔化时， 属。在熔化时，将被焊接的两种相同或 不同的金属结合处填满 待冷却凝固后， 填满， 不同的金属结合处填满，待冷却凝固后， 把被焊金属连接到一起， 把被焊金属连接到一起，形成导电性能 良好的整体。 良好的整体。 • 按照组成的成分，有铅锡焊料、银焊料、 按照组成的成分，有铅锡焊料、银焊料、 铜焊料等。在一般电子产品装配焊接中 产品装配焊接中， 铜焊料等。在一般电子产品装配焊接中， 主要使用铅锡焊料，称为焊锡 焊锡。 主要使用铅锡焊料，称为焊锡。
焊接技术与锡焊
焊接技术、锡焊及焊接机理焊接是金属加工的基本方法之一。
通常焊接技术分为熔焊、压焊和钎焊三大类。
图1是钎焊的主要类型。
锡焊属于钎焊中的软钎焊（钎料熔点低于450℃）。
习惯把钎料称为焊料，采用铅锡焊料进行焊接称为铅锡焊。
施焊的零件通称焊件。
图1锡焊，就是将铅锡焊料熔入焊件的缝隙使其连接的一种焊接方法，其特点是：⑴焊料熔点低于罕焊件。
⑵焊接时将焊件与焊料共同加热到焊接温度，焊料熔化而罕焊件不熔化。
⑶连接的形式是由熔化的焊料润湿焊接面产生冶金、化学反应形成结合层而实现的。
锡焊可以简单的用浆糊粘物品比喻，但机理不同，后面阐述。
锡焊确实像浆糊一样方便，所以使其在电子装配中获得广泛应用。
⑴铅锡焊料熔点低于200℃，适合半导体等电子材料的连接。
⑵只需要简单的加热工具和材料即可加工。
⑶焊点有足够强度和电器性能。
⑷焊接过程可逆，易于拆焊。
关于焊接机理，有着不同的解释和说法。
从理解焊接过程，指导正确的焊接操作来说，以下几点是最基本的。
一、扩散我们在中学物理学过扩散现象，根据原子物理学的内容很容易理解金属之间的扩散现象。
通常，金属原子以结晶状态排列，原子间作用力的平衡维持晶格的形状和稳定。
当两块金属接近到足够近距离时，界面上晶格变乱导致部分原子能从一个晶格点阵移动另一个晶格点阵，从而引起金属之间的扩散。
这种发生在金属界面的扩散结果，使一体，实现了金属之间的“焊接”。
（图2）图2金属间扩散时是有条件的:⑴距离,两块金属必须接近到足够小的距离才会引起原子间的引力作用。
金属表面的氧化层和其它杂质都会使两块金属达不到足够小的距离。
⑵温度，只有在一定温度下金属分子才具有动能，使扩散得以进行。
事实上在常温下扩散进行是非常缓慢的。
锡铅焊料熔点
锡铅焊料熔点锡铅焊料是电子制造和修理中最常用的焊接材料之一。
它通常由锡和铅的合金组成，具有良好的流动性和可靠的焊接性能。
在使用锡铅焊料时，了解其熔点是非常重要的。
本文将深入探讨锡铅焊料的熔点及其影响因素。
一、锡铅焊料的熔点锡铅焊料的熔点是指在一定的温度下，焊料开始熔化并变成流动状态的温度。
一般来说，锡铅焊料的熔点在183°C至240°C之间。
其中，含锡量较高的焊料熔点较低，含铅量较高的焊料熔点较高。
例如，含有63%锡和37%铅的焊料的熔点为183°C，而含有10%锡和90%铅的焊料的熔点为327°C。
二、影响锡铅焊料熔点的因素1. 合金成分锡铅焊料的熔点与其合金成分密切相关。
含锡量较高的焊料熔点较低，而含铅量较高的焊料熔点较高。
此外，添加其他元素的合金也会影响焊料的熔点。
2. 焊接温度在焊接过程中，焊接温度也会影响焊料的熔点。
通常情况下，焊接温度越高，焊料的熔点就会降低。
3. 焊接时间焊接时间也会影响焊料的熔点。
长时间的焊接会导致焊料的熔点降低，因为焊料中的元素会发生化学反应，从而影响其熔点。
4. 环境温度环境温度也会影响焊料的熔点。
在较高的环境温度下，焊料的熔点会降低，而在较低的环境温度下，焊料的熔点会升高。
三、锡铅焊料熔点的应用了解锡铅焊料的熔点对于正确使用焊料非常重要。
在选择焊料时，需要根据焊接材料的熔点、焊接温度和环境温度等因素进行选择。
如果焊接温度过高，会导致焊料熔点降低，从而影响焊接质量。
因此，在焊接时需要注意控制焊接温度和焊接时间，避免过热或过长时间的焊接。
除了焊接，锡铅焊料的熔点还可以用于测试电路板的熔点。
在电路板制造过程中，需要将焊料加热到其熔点，以便将元器件固定在电路板上。
通过测试焊料的熔点，可以确定电路板的加热温度是否正确。
四、总结锡铅焊料的熔点是焊接过程中最重要的参数之一。
了解锡铅焊料的熔点及其影响因素对于正确使用焊料非常重要。
在选择焊料时，需要考虑焊接材料的熔点、焊接温度和环境温度等因素。
2-1 焊锡(焊料)
焊料是一种熔点比被焊金属熔点低的易熔金属。
焊料熔化时，在被焊金属不熔化的条件下能润浸被焊金属表面，并在接触面处形成合金层而与被焊金属连接到一起。
在一般电子产品装配中，主要使用锡铅焊料，俗称为焊锡。
铅锡焊料。
以锡铅合金为主，有的锡焊料还含少量的锑。
含铅37％，锡63%的锡合金俗称焊锡，熔点约183℃。
这是最普遍的锡铅焊。
锡铅的含量以及添加金属的不同，导致锡铅焊料的熔点、热膨胀系数、固有应力和凝固时间都不同。
(1)常见焊锡作用：焊锡的主要作用就是把被焊物连接起来，对电路来说构成一个通路。
(2)常用焊锡具备的条件1)焊料的熔点要低于被焊工件。
2)易于与被焊物连成一体，要具有一定的抗压能力。
3)要有较好的导电性能。
4)要有较快的结晶速度。
(3)常用焊锡的种类根据熔点不同可分为硬焊料和软焊料；根据组成成分不同可分为锡铅焊料、银焊料、铜焊料等。
在锡焊工艺中，一般使用锡铅合金焊料。
1)锡铅焊料——是常用的锡铅合金焊料，通常又称焊锡，主要由锡和铅组成，还含有锑等微量金属成分。
锡铅焊料主要用途:广泛用于电子行业的软钎焊、散热器及五金等各行业波峰焊、浸焊等精密焊接。
特殊焊接工艺以及喷涂、电镀等。
经过特殊工艺调质精炼处理而生产成的抗氧化焊锡条,具有独特的高抗氧化性能,浮渣比普通焊料少,具有损耗少、流动性好,可焊性强、焊点均匀、光亮等特点.锡铅焊料条2)共晶焊锡——是指达到共晶成分的锡铅焊料，合金成分是锡的含量为61．9％、铅的含量为38．1％。
在实际应用中一般将含锡60％，含铅40％的焊锡就称为共晶焊锡。
在锡和铅的合金中，除纯锡、纯铜和共晶成分是在单一温度下熔化外，其他合金都是在一个区域内熔化的，所以共晶焊锡是锡铅焊料中性能最好的一种。
Eutectic solders(共晶焊锡)：两种或更多的金属合金，具有最低的熔化点，当加热时，共晶合金直接从固态变到液态，而不经过塑性阶段。
(4)常用焊料的形状：焊料在使用时常按规定的尺寸加工成形，有片状、块状、棒状、带状和丝状等多种。
