锅炉保护限定值
VENDOR:目录1.概述 12.锅炉保护设定值 13.炉水循环泵保护限定值、联锁条件和技术参数 44.燃烧器二次风挡板控制和炉前油系统整定值 65.炉膛安全监控系统（FSSS）136.空气预热器系统19锅炉控制基本技术要求1 概述600MW亚临界压力控制循环锅炉是我公司开发制造的优质产品，为保证锅炉能安全、稳定、可靠的运行以及配合设计院等有关单位的设计配合工作，我公司编制了这本《锅炉控制基本技术要求》。
2锅炉保护设定值《锅炉控制基本技术要求》中锅炉保护限定值是提供给锅炉自动控制各系统的整定值，对锅炉设备起到安全监督和保护作用，也是锅炉运行中必不可少的控制值。
当超过限定值时，自控系统根据不同的数值，将发出报警指示或主燃料切断信号致使立即停炉。
过高的限定值起不到对设备的安全保护作用，而过低的限定值会导致停炉次数频繁，造成不必要的停炉损失。
因此保护限定值的确定是非常重要的，其大小必须与设计要求相吻合，达到最佳控制值。
现就本工程中的各项锅炉保护限定值说明如下：汽包水位汽包内径为Φ1743mm，汽包正常水位在汽包中心线以下220mm，其高低水位、高低报警水位及高低跳闸水位限定值如表一：表一：汽包水位设定值序号名称单位限定数值1 正常水位mm汽包中心线以下-2202 正常水位范围：最高最低mmmm正常水位线+50正常水位线-503 高水位报警mm正常水位线+1204 低水位报警mm正常水位线-1705 高水位跳闸mm正常水位线+2506 低水位跳闸mm正常水位线-3002.2 汽包壁温差由于控制循环锅炉的汽包上部采用内罩壳结构，汽水混合物从汽包上部引入，使汽包上、下部分得到均匀的加热和冷却，减少了上、下壁温差。
在启动过程中，汽包各点的金属温度非常接近，不会形成过高的温差应力，所以对控制循环锅炉的汽包上、下及左、右二端金属壁温，在运行中不需进行控制监督。
2.3 炉膛烟气压力炉膛水冷壁和刚性梁的设计已考虑了能承受由于锅炉不正常燃烧工况所引起的内爆及外爆而产生的烟气压力，其设计限定值如表二：表二：炉膛压力设定值序号项目单位限定值1 炉膛设计压力 Pa±52002 瞬间承受最大压力 Pa±87003 炉膛报警压力 Pa±9964 燃料切断自动跳闸压力Pa +3240 -24902.4受热面壁温在锅炉受热面中由于过热器及再热器管内流的是高温蒸汽，管子处在高温烟气辐射下，对流高热负荷区，工作条件较为恶劣，并且管子壁温随着运行工况的变化而变化，因而在实际运行中其壁温会偏离原计算值，偶而会出现超温威胁锅炉的安全运行。
为确保安全，在设计时，根据管子材料及运行工况计算了管子最大允许金属温度的限定值报警温度，以便用户在运行中监控，当超过限定值时，立即发出报警信号。
过热器和再热器各受热面管子的计算金属报警温度如表三：表三：金属壁温报警温度序号位置报警管子具体部位总点数单位报警温度1 低温过热1、位于横向自左向右第2、8、14、20、26、32、38、44、50、56、62、68、74、80、86、92、98、104、110、116、122、128、134、140、146排的第#1管上（25点）。
33℃4782、位于横向自左向右第38、110排的#2～#5全部管上（2×5-2=8点）。
2 分隔屏过热器横向每排自前向后第4片的#1，#2管上（12点）。
12℃4763 后屏过热器1、位于横向每片屏的#2管上（20点）。
54℃5412、位于横向自左向右第5、14片屏的#1～#18全部管上（2×18-2=34点）。
4 末级过热器1、位于横向自左向右第2、7、12、17、22、27、32、37、42、47、52、57、62、67、72、77、82、87、92、97、102、107排的第#1管上（22点）。
32℃5802、位于横向自左向右第22、87排的#1～#6全部管上（2×6-2=10点）。
序号位置报警管子具体部位总点数单位报警温度5 屏式再热器1、位于横向自左向右第2、4、6、8、10、12、14、16、18、21、23、25、27、29、31、33、35、37、37、39排的第#5管上（19点）。
57℃5652、位于横向自左向右第4、37排的#1～#20全部管上（2×20-2=38点）。
6 末级再热器1、位于横向自左向右第6、10、14、18、22、26、30、34、38、42、46、50、54、58、62、66、70、74、78排的第#1管上（19点）。
37℃5802、位于横向自左向右第18、70排的#1～#10全部管上（2×10-2=18点）。
注：炉管壁温热电偶测点均安装于每级受热面的炉外出口端。
*垂直出口段管子数指自炉前向炉后数第1根管子。
**其它受热面管子数指自最外圈管子起始向内逐根计数。
2.5 启动时的炉膛出口烟温锅炉启动时，过热器和再热器中不能建立冷却介质流量，受热面管子得不到适当的冷却。
为防止过热器和再热器受热面管子在启动过程中遭到过热损坏，因此在锅炉启动时，必须限定炉膛出口烟温不超过540℃，此限定值由设置在炉膛出口两侧上方的烟气温度探针进行监控。
3 炉水循环泵保护限定值、联锁条件和技术参数本锅炉每炉配置三台炉水循环泵，两台投运能带100%BMCR负荷，投运一台能带60%BMCR负荷，根据循环泵运行要求，提供下例资料，作为循环泵控制依据。
3.1 循环泵的主要技术参数3.1.1 驱动电机：3相11KV – 50赫兹3.1.2 泵特性（1） 类型：单吸入 – 双排放（2） 设计压力： 20.16Mpa（3） 设计温度：365.3 ℃（4） 吸入压力： 19.06Mpa（2台泵投运MCR工况）3.2 单台泵联锁条件3.2.1 启动条件（1） 低压冷却水流量≥75%正常流量（流量≥8 m3/h）（2） 泵壳与炉水间温差＜55℃（3） 电机腔最小启动温度≥4℃（4） 出口阀全开（5） 锅筒水位合适3.2.2 报警信号（1） 电机腔温度≥60℃（2） 出口阀未全开（3） 低压冷却水流量＜75%正常流量（流量＜8 m3/h）3.2.3 跳闸条件（1） 电机腔温度≥65℃（延迟5秒钟）（2） 出口阀未全开（3） 低压冷却水丧失（延迟5分钟）（4） 泵进出口压差≤60kPa3.2.4 其他所需条件（用以判断泵的工作状态）泵进出口压差＞117.2 kPa 发指示信号表明该泵在投运。
3.3 泵的连锁切换3.3.1 三台泵在运行（1） 当任意两台泵的进出口差压＜148.3kPa或任意两台泵跳闸就发出报警信号和负荷限制信号—单泵运行减负荷至60%B-MCR。
（2） 若所有三台泵的进出口差压＜117.2kPa或所有三台泵都跳闸，就发停炉信号（考虑压力波动等因数的误动作，故MFT延迟5秒钟动作）。
3.3.2 二台泵在运行（1） 当锅炉负荷＞60%B-MCR时，至少有两台泵投运，当任意一台泵的进出口差压＜148.3kPa（暂定）或任意一台泵跳闸就发出报警信号，控制系统应能自动启动备用的泵，启动失败（延迟5秒钟），则发减负荷到60%B-MCR指令。
（2） 发生二台泵的进出口差压都低于117.2kPa（暂定）或二台泵的马达都跳闸（无备用泵可启），就发停炉信号（MFT延迟5秒钟动作）。
3.3.3 一台泵在运行锅炉负荷≤60%B-MCR时，至少有一台泵投运，当该泵的马达跳闸或该泵进出口差压低于117.2 KPa（暂定）时，控制系统应能自动启动备用的两台泵中的一台，启动失败（三台泵全停，延迟5秒钟），则主燃料自动跳闸（延迟5秒钟动作）。
3.3.4 每台泵上的两台差压变送器中，只要有一台差压变送器达到跳闸值则跳闸该泵。
3.4 其他保护要求3.4.1 电机超载保护：设定值≈110%～115%最大电流值3.4.2 瞬间跳闸设定：设定值≈12倍全负荷电流3.4.3电机漏电保护3.4.4 泵振动监控3.5 冷却水源必须设置备用冷却水源，正常水源供水停止后，应在4分钟内切换至备用水源。
在事故情况下，至少应连续供应4小时的冷却水量。
（更详细的技术要求及使用说明，用户可通过阅读循环泵的使用说明书和循环泵的冷却系统说明书获知。
）4 燃烧器二次风挡板控制和炉前油系统整定值燃烧设备采用采用中速磨正压直吹冷一次风机制粉系统，燃烧器采用四角布置切向燃烧方式。
燃烧器共设置7层煤粉喷嘴，锅炉配置7台中速磨煤机，每台磨的出口由4根煤粉管接至炉膛四角的同一层煤粉喷嘴。
锅炉设计煤粉细度R90=20％。
一次风管道直径φ680x12 mm。
当6层煤粉喷嘴投运，另1层备用时，锅炉在最差煤种下可带BMCR负荷长期稳定安全运行。
燃烧器的一、二次风喷嘴呈间隔排列，顶部设有2层CCOFA二次风喷嘴。
连同煤粉喷嘴的周界风，每组燃烧器各有二次风挡板17组，均由气动执行器单独操作。
为满足锅炉汽温调节的需要，燃烧器喷嘴采用摆动结构，喷嘴由内外连杆组成一个摆动系统，由一台气动执行器集中带动作上下摆动。
上述气动执行器均采用进口的直行程结构，其特点是结构紧凑，能适应频繁启动。
燃油系统采用重油和轻柴油系统。
重油系统用于锅炉的点火和助燃，容量为30% BMCR，在燃烧器二次风喷嘴中配置了3层共12支重油枪，采用蒸汽雾化方式。
轻柴油系统则用于机组黑启动，容量按10% BMCR设计，在燃烧器二次风喷嘴中配置了2层共8支轻油枪，采用机械雾化方式。
点火装置均采用高能电火花点火器。
4.1燃烧器的主要设计参数如表四：表四：燃烧器设计参数序号名称参数1 单只煤粉喷嘴输入热253.4×106 KJ/h2 二次风速度55.1 m/s3 二次风温度304 ℃4 二次风率68.69%5 二次风中燃烧风（周界风）比率16.57%6 二次风中辅助风比率83.43%7 一次风速度（喷口速度）26.0m/s8 一次风速度（煤粉管速度）25.17 m/s序号名称参数9 一次风温度77℃10 一次风率31.31%11 燃烧器一次风阻力0.75 KPa12 燃烧器二次风阻力 1.10 KPa13 相邻煤粉喷嘴中心距1670/1680 mm4.2 燃烧器二次风挡板的控制本燃烧设备的每个风室，都配有各自的风门挡板，并由一台气动执行器单独带动，按照机炉协调控制系统（CCS）和炉膛安全监视系统（FSSS）的指令进行操作，在一般情况下，同一层四组燃烧器的风门挡板应同步动作。
燃烧器二次风挡板的控制原则见表五。
印度KMPCL 工程6×600MW 亚临界控制循环锅炉保护限定值 VER.0文件编号：921-1-8604 日期：2011年01月 8表五：燃烧器二次风门挡板控制原则汇总表风室代号 炉膛吹扫点火及单投油油煤混烧单投煤粉SOFA4 关 从80% MCR 起开度逐步增大，至92.5% MCR 时全开。
锅炉联锁保护一览表
－飞灰旋转给料机处于停止状态
－飞灰旋转给料机无停止指令
－飞灰旋转给料机无故障
－飞灰旋转给料机进料阀开启
－无MFT
－飞灰的给料阀在运转
－飞灰风机在运转
－飞灰旋转给料器由DCS启动
旋转给料阀启动条件
－飞灰旋转给料阀无停止指令
－飞灰旋转给料阀无启动故障
－飞灰旋转给料阀未跳闸
－无MFT
项目
报警值
跳闸值
主燃料跳闸条件
－引风机跳闸
－一次风机跳闸
－二次风机跳闸
－炉膛压力高
+2500Pa
+3700Pa
－炉膛压力低
-2500Pa
-3700Pa
－汽包水位高高（延时5秒）
＋127㎜
＋254㎜
－汽包水位低低（延时5秒）
－203㎜
－279
－总风量低
146t/h
121.6t/h
－过热器保护动作①旋风分离器入口或出口烟温高于485℃，一次风量大于25%，蒸汽流量小于10%MCR。②汽包水位低低，且旋风分离器入口或出口烟温高于485℃。
－引风机从DCS开始启动
引风机跳闸后的联锁
－发出MFT
－一次风机跳闸
－二次风机跳闸
一次风机启动条件
－风机/电机轴承温度正常
85℃
90℃
－电机线圈温度正常
135℃
145℃
－未出现启动故障
－无跳闸现象(风机振动)
5.5mm/s
9.5mm/s
－一次风机从DCS开始启动
－一次风机进口叶片处于关闭位置
－一次风机电机无故障
－飞灰旋转排气风机处于遥控状态
－过滤器/收灰器的排气风机无停止指令

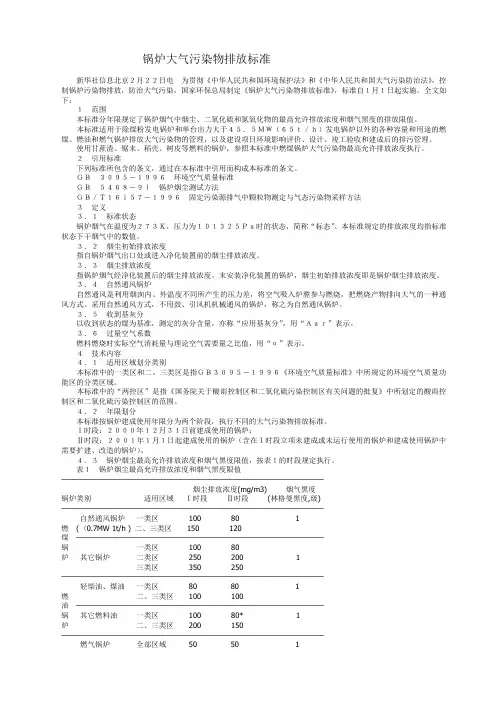

锅炉大气污染物排放标准GWPB3-1999
锅炉大气污染物排放标准新华社信息北京２月２２日电为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，控制锅炉污染物排放，防治大气污染，国家环保总局制定《锅炉大气污染物排放标准》，标准自１月１日起实施。
全文如下：１范围本标准分年限规定了锅炉烟气中烟尘、二氧化硫和氮氧化物的最高允许排放浓度和烟气黑度的排放限值。
本标准适用于除煤粉发电锅炉和单台出力大于４５．５ＭＷ（６５ｔ／ｈ）发电锅炉以外的各种容量和用途的燃煤、燃油和燃气锅炉排放大气污染物的管理，以及建设项目环境影响评价、设计、竣工验收和建成后的排污管理。
使用甘蔗渣、锯末、稻壳、树皮等燃料的锅炉，参照本标准中燃煤锅炉大气污染物最高允许排放浓度执行。
２引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
ＧＢ３０９５－１９９６环境空气质量标准ＧＢ５４６８－９ｌ锅炉烟尘测试方法ＧＢ／Ｔ１６ｌ５７－１９９６固定污染源排气中颗粒物测定与气态污染物采样方法３定义３．１标准状态锅炉烟气在温度为２７３Ｋ，压力为１０１３２５Ｐａ时的状态，简称“标态”。
本标准规定的排放浓度均指标准状态下干烟气中的数值。
３．２烟尘初始排放浓度指自锅炉烟气出口处或进入净化装置前的烟尘排放浓度。
３．３烟尘排放浓度指锅炉烟气经净化装置后的烟尘排放浓度。
末安装净化装置的锅炉，烟尘初始排放浓度即是锅炉烟尘排放浓度。
３．４自然通风锅炉自然通风是利用烟囱内、外温度不同所产生的压力差，将空气吸入炉膛参与燃烧，把燃烧产物排向大气的一种通风方式。
采用自然通风方式，不用鼓、引风机机械通风的锅炉，称之为自然通风锅炉。
３．５收到基灰分以收到状态的煤为基准，测定的灰分含量，亦称“应用基灰分”，用“Ａａｒ”表示。
３．６过量空气系数燃料燃烧时实际空气消耗量与理论空气需要量之比值，用“α”表示。
４技术内容４．１适用区域划分类别本标准中的一类区和二、三类区是指ＧＢ３０９５－１９９６《环境空气质量标准》中所规定的环境空气质量功能区的分类区域。
新海(锅炉使用说明书)
2
化学清洗（酸洗） ..................................................................... 3
2.1 2.2 2.3 2.4 2.5 2.6 化学清洗原则 ...................................................................................................................................................... 3 锅炉化学清洗水容量 .......................................................................................................................................... 3 锅炉化学清洗的范围和推荐方法 ...................................................................................................................... 3 化学清洗前状态 .................................................................................................................................................. 4 酸洗...................................................................................................................................................................... 4 注意事项 .............................................................................................................................................................. 5
《锅炉定期检验规则》释义part2
3.5.3.5 安全保护装置
• （3）超温报警和联锁装置功能试验，检查其是否 灵敏、可靠。
• 超温报警联锁用的温度控制器主要有动圈式温度 指示控制器、压力式温度控制器、电接点水银温 度控制器、双金属温度控制器等。
• 前三种温度控制器一般可采取改变限定值来模拟 检查报警、联锁等功能。
3.5.3.5 安全保护装置
• 对安全保护装置检验的重点是进行功能试 验。
• 但应具备试验条件方可进行。 • 其条件主要是生产允许、低负荷、安全。
3.5.3.5 安全保护装置
• （1）一般采取操作水位传感器来模拟检查高、低水位报 警、低水位联锁保护等功能。这样一方面可以保证锅炉不 会由于检验发生缺水事故，另一方面也可以节省时间、降 低损耗。
• (4)检查燃油、燃气、燃煤粉锅炉点火程序控制以及熄火保护装 置的装设，是否符合《锅规》要求；见证锅炉操作人员进行熄 火保护功能试验，验证其是否灵敏、可靠。
3.5.3.5 安全保护装置
• 本条款是锅炉外部检验中对安全保护装置检查的规定。修改条款。 • 原条款：《锅炉定期检验规则》（九九版）第四十八条第4、6、7、8
TSG G7002—2015 《锅炉定期检验规则》释义
3.5 电站锅炉以外的锅炉外部检验 内容以及要求
李炜 副院长
3.5.3.3 水位测量与示控装置
• 本条款是对锅炉外部检验中对压力测量装置检查的规定。（修 改条款）
• 原条款：《锅炉定期检验规则》（九九版）第四十八条第3、4 款。
• 主要变化 • （1）与《锅炉定期检验规则》（九九版）相比，提出了直读式
• 如果锅炉是冷炉状态，进行运行检查可以采取以下程序： • 低水启泵、点火→排污，低水报警、联锁→关排污，重新
《锅炉大气污染物排放标准》GB13271_2015年
新建锅炉自2014年7月1日起、10t/h以上在用蒸汽锅炉和7MW以上在用热水锅炉自2015年10月1日、10t/h及以下在用蒸汽锅炉和7MW及以下在用热水锅炉自2016年7月1日起执行本标准，《锅炉大气污染物排放标准》（GB13271-2001）自2016年7月1日废止。
各地也可根据当地环境保护的需要和经济与技术条件，由省级人民政府批准提前实施本标准。
1.适用范围本标准规定了锅炉烟气中颗粒物、二氧化硫、氮氧化物、汞及其化合物的最高允许排放浓度限值和烟气黑度限值。
本标准适用于以燃煤、燃油和燃气为燃料的单台出力65t/h及以下蒸汽锅炉、各种容量的热水锅炉及有机热载体锅炉；各种容量的层燃炉、抛煤机炉。
使用型煤、水煤浆、煤矸石、石油焦、油页岩、生物质成型燃料等的锅炉，参照本标准中燃煤锅炉排放控制要求执行。
本标准不适用于以生活垃圾、危险废物为燃料的锅炉。
本标准适用于在用锅炉的大气污染物排放管理，以及锅炉建设项目环境影响评价、环境保护设施设计、竣工环境保护验收及其投产后的大气污染物排放管理。
本标准适用于法律允许的污染物排放行为；新设立污染源的选址和特殊保护区域内现有污染源的管理，按照《中华人民共和国大气污染防治法》、《中华人民共和国水污染防治法》、《中华人民共和国海洋环境保护法》、《中华人民共和国固体废物污染环境防治法》、《中华人民共和国放射性污染防治法》、《中华人民共和国环境影响评价法》等法律、法规、规章的相关规定执行。
2.规范性引用文件本标准内容引用了下列文件或其中的条款。
凡是不注日期的引用文件，其有效版本适用于本标准。
《污染源自动监控管理办法》（国家环境保护总局令第28号）《环境监测管理办法》（国家环境保护总局令第39号）3.术语和定义下列术语和定义适用于本标准。
3.1锅炉boiler锅炉是利用燃料燃烧释放的热能或其他热能加热热水或其他工质，以生产规定参数（温度，压力）和品质的蒸汽、热水或其他工质的设备。

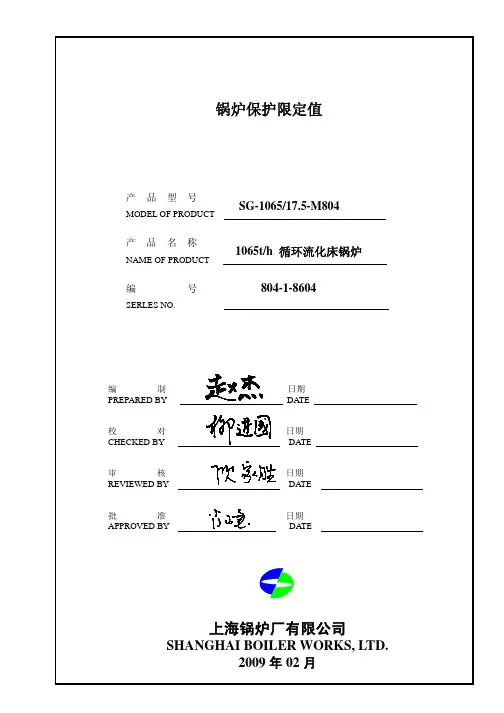

锅炉保护限定值说明书
