单个锚栓承载力及系统传热增加值检测
锚栓的主要性能指标
≤0.004
注：1当锚栓不适用于某类基层墙体时可不做相应的抗拉承载力标准值检测；
2普通混凝土基层墙体(A类)；实心砌体基层墙体(B类）;多孔砖砌体基层墙体(C类);空心砖（砌块）基层墙体(D类)；蒸压加气混凝土基层墙体（E类）；
3 C类、D类基层墙体应选用通过摩擦和机械锁定承载的锚栓(即带回拧机构的锚栓)。
锚栓的主要性能指标试验项目单位性能指标试验方法试验方法有效锚固深度mm2550505050jgt366单个锚栓抗拉承载力标准值kn060050040030030圆盘抗拉拔力标准值fnkn050单个锚栓对系0004统传热增加值当锚栓不适用于某类基层墙体时可不做相应的抗拉承载力标准值检测
锚栓的主要性能指标
---合肥华举保温小课堂
锚栓主要材料应符合以下的规定，其性能指标应符合下表的要求
1塑料钉和带圆盘的回收的再生材料；
2钢制膨胀件和膨胀套管应采用不锈钢或经过表面防腐处理的碳钢制造；
3圆盘锚栓的圆盘公称直径不应小于50 mm，膨胀套管的公称直径不应小于8 mm。
锚栓的主要性能指标
试验项目
单位
性能指标
试验方法
A类基层墙体
B类基层墙体
C类基层墙体
D类基层墙体
E类基层墙体
试验方法
有效锚固深度
mm
≥25
≥50
≥50
≥50
≥50
JG/T366
单个锚栓抗拉承载力标准值
kN
≥0.60
≥0.50
≥0.40
≥0.30
≥0.30
圆盘抗拉拔力标准值Fn
kN
≥0.50
单个锚栓对系统传热增加值
发泡陶瓷保温板企业标准

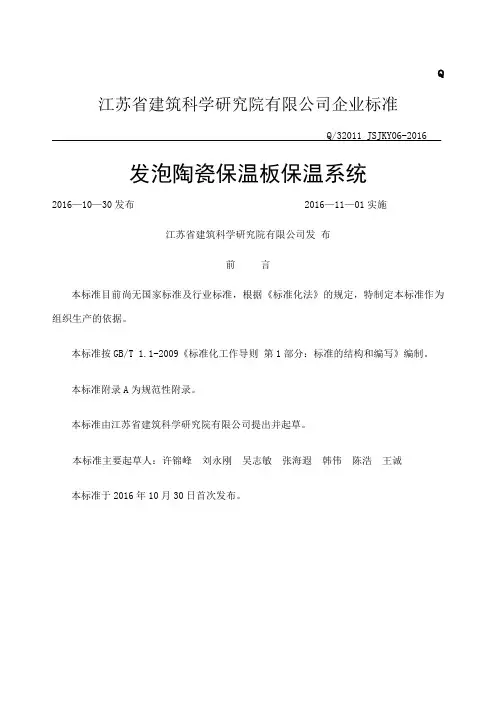

Q 江苏省建筑科学研究院有限公司企业标准Q/32011 JSJKY06-2016发泡陶瓷保温板保温系统2016—10—30发布 2016—11—01实施江苏省建筑科学研究院有限公司发布前言本标准目前尚无国家标准及行业标准，根据《标准化法》的规定，特制定本标准作为组织生产的依据。
本标准按GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》编制。
本标准附录A为规范性附录。
本标准由江苏省建筑科学研究院有限公司提出并起草。
本标准主要起草人：许锦峰刘永刚吴志敏张海遐韩伟陈浩王诚本标准于2016年10月30日首次发布。
发泡陶瓷保温板保温系统1 范围本标准规定了发泡陶瓷保温板保温系统的术语和定义、分类、要求、试验方法、检验规则、标志、使用说明、运输、贮存。
本标准适用于发泡陶瓷保温板保温系统。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 8624 建筑材料及制品燃烧性能分级GB/T 4132 绝热材料及相关术语GB/T 5486 无机硬质绝热制品试验方法GB/T 7689.5 增强材料机织物试验方法第5部分：玻璃纤维拉伸断裂强力和断裂伸长的测定GB/T 9914.3 增强制品试验方法第3部分：单位面积质量的测定GB/T 9969 工业产品使用说明书GB/T 10294 绝热材料稳态热阻及有关特性的测定防护热板法GB/T 16546 定形耐火制品包装、标志、运输和储存GB/T 20102 玻璃纤维网布耐碱性试验方法QB/T 3897 镀锌电焊网JG 149 膨胀聚苯板薄抹灰外墙外保温系统JG 158 胶粉聚苯颗粒外墙外保温系统材料JGJ 144 外墙外保温工程技术规程3 术语和定义下列术语适用于本标准。
3.1发泡陶瓷保温板由无机多孔陶瓷材料在工厂制成的热传导率低、耐高温、耐候、不燃的保温板材。
建筑外墙保温锚栓安装及质量检验评定技术
目录（征求意见稿）1 总则 (1)2 术语 (2)3 基本规定 (4)4质量检验 (6)4.1一般规定 (6)4.2质量检验 (6)5 材料 (8)6 设计 (9)7 施工 (11)8 验收 (13)8.1一般规定 (13)8.2主控项目 (13)8.3一般项目 (14)附录A 标准试验条件下外墙保温锚栓的承载性能检测方法 (16)附录B 保温装饰锚固件单元承载力检测方法 (17)附录C 外墙保温锚栓安装数量检测方法 (18)本标准用词说明 (20)引用标准名录 .................................................................... 错误!未定义书签。
Contents1 General provisions (1)2 Terms (2)3 Basic requirements (4)4 Quality inspection and evaluation................... .. (5)4.1 General requirements.................. .................... . (5)4.2 Quality inspection............................. (5)5 Materials..................................................................... (7)6 Design (8)7 Construction (9)8 Acceptance (11)8.1 General requirements (11)8.2 Main control project (11)8.3 General project (12)Addition A: Test method for bearing capacity of external wall thermal insulation anchor bolt under standard test conditions (13)Addition B: Test method for bearing capacity of anchor unit of external thermal insulation system of thermal insulation decorative board (14)Addition C: Test method for installation quantity of anchor bolt in external wall thermal insulation system (15)Explanation of Wording in This Specification (17)List of Quoted Standards (18)1 总则1.0.1为规范建筑外墙保温用锚固件的应用，做到技术先进、安全适用、经济合理、确保质量，制定本规程。
外墙保温锚栓承载性能、装饰锚固件单元承载力、锚栓安装数量检测方法

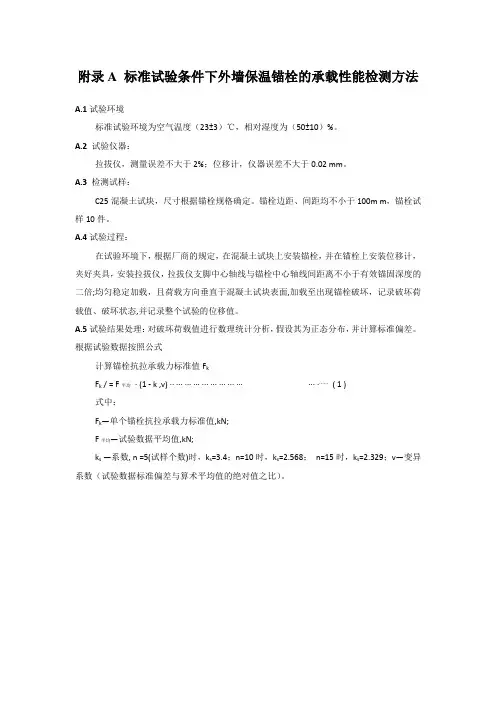

附录A 标准试验条件下外墙保温锚栓的承载性能检测方法A.1试验环境标准试验环境为空气温度（23±3）℃，相对湿度为（50±10）%。
