离心机转速控制步骤说明书

离心机转速控制步骤说明书

离心机转速控制步骤说明书一、简介离心机是一种常用的分离设备,通过不同转速的旋转来实现物料的分离。

离心机转速控制对于实现准确分离和保护设备安全起着重要作用。

本文将介绍离心机转速控制的步骤及相关注意事项。

二、操作前准备1. 确认离心机的型号和性能参数,包括额定转速、最大转速、转速误差等;2. 确保离心机的供电电源正常,以及机械和电气设备的连接完好;3. 准备转速控制装置,如变频器或直流调速装置;4. 确认离心机的工作介质和目标转速;5. 将离心机的工作环境整理干净,确保无杂物干扰。

三、步骤说明1. 设置转速范围a. 根据离心机的额定转速和最大转速确定转速范围;b. 将转速范围输入转速控制装置,设置合适的上限和下限。

2. 转速检测和校准a. 使用合适的转速检测仪器,测量离心机当前的转速;b. 将测量结果与设定值进行对比,如果有较大的偏差,需要进行转速校准,调整转速控制装置的参数。

3. 切换转速模式a. 根据离心机的工作要求,选择合适的转速模式,如恒速模式、缓变速模式、定时模式等;b. 在转速控制装置上进行相应设置。

4. 启动和停止控制a. 按照离心机的启动和停止标准操作程序,确保启动和停止时控制装置的稳定性;b. 监控离心机的启动和停止过程,确保转速平稳,无异常情况发生。

5. 转速调整和控制a. 按照离心机的工作要求,通过转速控制装置进行转速调整;b. 在转速调整过程中,需要监测离心机的振动、噪音等参数,确保设备安全运行。

四、注意事项1. 离心机的转速控制必须在设备停止状态下进行,避免发生安全事故;2. 在转速设置和调整过程中,应逐步提高转速,确保设备稳定性,防止突发事故;3. 定期检查转速控制装置的工作状态,保证其正常运行;4. 当发生设备故障或转速异常时,应及时停机排除故障,并进行必要的维修和保养。

五、结论离心机转速控制是保证设备安全和分离效果的重要步骤。

通过准确的设置和控制,可以实现稳定的转速控制和高效的工作。

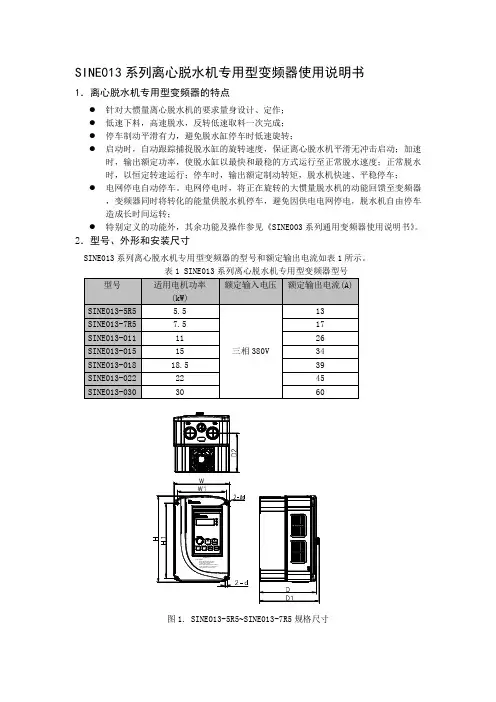

SINE013系列离心脱水机专用型变频器使用说明书

SINE013系列离心脱水机专用型变频器使用说明书

SINE013系列离心脱水机专用型变频器使用说明书1.离心脱水机专用型变频器的特点● 针对大惯量离心脱水机的要求量身设计、定作; ● 低速下料,高速脱水,反转低速取料一次完成; ● 停车制动平滑有力,避免脱水缸停车时低速旋转;●启动时,自动跟踪捕捉脱水缸的旋转速度,保证离心脱水机平滑无冲击启动;加速时,输出额定功率,使脱水缸以最快和最稳的方式运行至正常脱水速度;正常脱水时,以恒定转速运行;停车时,输出额定制动转矩,脱水机快速、平稳停车; ● 电网停电自动停车。

电网停电时,将正在旋转的大惯量脱水机的动能回馈至变频器,变频器同时将转化的能量供脱水机停车,避免因供电电网停电,脱水机自由停车造成长时间运转;● 特别定义的功能外,其余功能及操作参见《SINE003系列通用变频器使用说明书》。

2.型号、外形和安装尺寸SINE013系列离心脱水机专用型变频器的型号和额定输出电流如表1所示。

表1 SINE013系列离心脱水机专用型变频器型号图1. SINE013-5R5~SINE013-7R5规格尺寸图2. SINE013-011~SINE013-030规格尺寸3.接线图3. SINE013-5R5~SINE013-015接线示意图图4. SINE013-015~SINE013-030接线示意图SINE013系列离心脱水机专用型变频器接线示意图说明: 1. S1:低速下料按钮;R1低速下料继电器; 2. S2:正常脱水按钮;R2正常脱水继电器; 3. S3:反转取料按钮;R3反转取料继电器; 4. ST :停车按钮,脱水机停车;三相电源三相电源S4:故障复位按钮,清除变频器偶然故障。

4.基本运行参数“●”:表示代码参数在变频器运行状态时,可更改。

“〇”:表示代码参数在变频器运行状态时,不可更改。

“◇”:表示变频器根据代码性质自动处理。

“×”:表示代码参数只能读,不能更改。

离心机温度控制器使用说明书

离心机温度控制器使用说明书

离心机温度控制器使用说明书一、产品概述离心机温度控制器是一种用于控制离心机运行时的温度的设备。

它具有精确的温度控制功能,可确保离心机在恒定温度下运行,从而提高实验的可靠性和准确性。

二、产品特点1. 高精度控制:离心机温度控制器采用先进的温度传感器和控制芯片,具有较高的温度测量和控制准确度,可保证温度稳定在设定值范围内。

2. 易操作:设备配有直观的操作面板和数字显示屏,用户可轻松设置和调整温度参数。

3. 大容量:离心机温度控制器具有大容量的冷却系统,能够在高温环境下快速稳定温度。

4. 多种保护措施:设备内置过温保护和短路保护功能,以确保使用过程中的安全性和稳定性。

三、使用方法1. 请事先阅读本使用说明书,确保了解使用方法和注意事项。

2. 将离心机温度控制器连接至电源,并打开电源开关。

3. 在数字显示屏上设定所需的运行温度。

注意,设定温度应与实验要求相符。

4. 打开离心机,并将待测试的样品放入离心机内。

5. 确认离心机内的样品已经固定好,并关闭离心机门。

6. 等待离心机运行至设定温度后,启动离心机。

7. 离心机在运行过程中,离心机温度控制器将持续监测温度,并自动调节控制,以保持温度的稳定。

8. 实验完成后,先停止离心机的运行,待温度下降至安全范围后再打开离心机门,取出样品。

四、注意事项1. 使用离心机温度控制器时,请确保设备所处环境干燥、通风良好,并远离易燃、易爆物品。

2. 设备应平稳放置,避免受到振动和冲击。

3. 温度控制器在工作过程中会产生热量,请避免接触控制器表面以防烫伤。

4. 请勿擅自拆卸、修理设备,如有故障,请及时联系售后服务部门。

5. 请注意设备的电源电压,确保符合设备的要求。

6. 离心机温度控制器仅适用于离心机相关实验,切勿将其用于其他用途。

五、维护保养1. 定期清洁控制器表面,可用干布轻轻擦拭。

2. 温度控制器在长时间不使用时,请关闭电源开关。

3. 如长时间不使用设备,请将其存放在干燥、阴凉的地方。

离心机操作方法说明书

离心机操作方法说明书

离心机操作方法说明书1. 简介离心机是一种常见的实验室设备,用于分离混合物中的固体和液体成分。

本操作方法说明书旨在提供离心机正确使用和操作的指导,确保安全和高效的实验操作。

2. 设备准备在开始使用离心机之前,请确保已完成以下准备工作:- 检查离心机的电源线是否正常连接。

- 检查离心机的转子和离心管是否干净,并进行必要的清洁和消毒。

- 准备好待处理的样品和离心管,确保离心管的质量和密封性能。

3. 操作步骤以下是离心机的操作步骤,按照正确顺序进行操作:步骤一:打开离心机的电源开关,并确保显示屏上的参数正常显示。

步骤二:将需要分离的样品均匀地放置于离心管中。

注意避免样品溢出或超出离心管的容量。

步骤三:根据实验需求选择合适的转速和离心时间,并将参数设置到离心机的控制面板上。

步骤四:将装有样品的离心管放入离心机转子中,并确保转子和离心管之间的垂直对齐。

步骤五:轻轻关闭离心机的盖子,确保盖子牢固锁定并且安全关闭。

步骤六:按下启动按钮,离心机开始工作。

在离心过程中,请确保保持安静,并避免任何手部或其他物体接近离心机。

步骤七:离心结束后,等待离心机完全停止旋转,并且显示屏显示离心完成。

步骤八:谨慎打开离心机的盖子,并小心取出离心管。

注意离心管内可能存在的高压气体或液体,并避免接触到样品溢出物。

步骤九:处理离心产生的废液和废弃离心管,按照相关规定进行正确的处理和处置。

4. 注意事项为确保操作过程安全和离心结果可靠,请注意以下事项:- 在操作前仔细阅读离心机的用户手册,了解该型号的特殊要求和限制。

- 遵守实验室的安全规定和操作流程,佩戴好所需的个人防护装备,如手套和防护眼镜。

- 离心机操作时,禁止随意打开、关闭或操作离心机的内部部件。

- 长时间使用离心机前,请检查离心机的冷却系统和转子的状态,确保其工作正常。

- 避免离心机过载操作,根据离心机的规格和说明书选择适当的离心管和转子。

- 离心机工作时,严禁在离心机上放置无关物件或干涉离心机的正常旋转。

离心机电气使用说明书1600(prpface)

离心机电气使用说明书1600(prpface)

上悬式自动卸料离心机电气控制系统使用说明书目录一、系统概述 1二、系统组成 1三、系统安装、接线要求及说明 1四、开机前的准备工作 1五、触摸屏界面介绍 5六、调试操作7七、开机7八、手动操作8九、自动操作9十、半自动操作10 十一、关于“卸料”11十二、参数设置13 十三、关于状态指示16 十四、关于上进料阀开度选择19 十五、关于探料器调整19 十六、关于“急停”按钮19 十七、关于“复位”按钮19 十八、关于“紧急降速”按钮20 十九、关于“电铃停响”按钮20 二十、电气的配套20 二十一、故障、故障显示及故障处理20 二十二、维护保养须知20 附录一1. 通电前检查222. 通电检查243. 配合机械动作的限位开关位置检查244. 空载机械运行检查25一、系统概述:XJZ-1600-N 上悬式自动卸料离心机电气控制系统具有以下特点:(一)采用交流变频电机作为主拖动,实现了转鼓的无级调速,且各段速度值可调,与同等功率的其他拖动系统相比。

具有技术先进、价格低廉、维护简单的优点。

(二)系统采用SEMENS (西门子)工程型变频调速器(SIMOVERT MASTERDRIVES ),实现四象限运行,制动能量回馈电网,大大节省了电能,使离心机转鼓能平滑无冲击的启动或停止。

(三)采用现场总线技术,将PLC 、触摸屏、变频调速系统连接起来,实现了操作的集中控制、故障的集中显示和提示功能。

(四)本系统采用触摸屏进行操作,可实现自动、半自动、手动控制方式,参数修改十分方便,操作简单灵活,并具有直观的故障提示功能。

为维修人员提供的调试功能使机械调试更为方便。

二、系统组成:电气控制系统包括变频器柜,控制柜,操作箱,主电机,油泵电机,机器上的电磁阀和位置检测开关。

本使用说明书提供电气原理图,电气接线图,。

机器的接线和使用的电缆型号和规格见附图中的电气接线图。

接线图中的电缆的型号仅供用户参考。

本机器拖动部分使用三相AC380V ,50Hz 带零线的动力电源;控制部分使用单相交流220V ,50Hz 电源。

离心机转速控制方法说明书

离心机转速控制方法说明书

离心机转速控制方法说明书一、前言离心机是一种常用的实验设备,广泛应用于化学、制药、食品等行业。

为了提高离心机的使用效率和安全性,转速控制是至关重要的一环。

本说明书将详细介绍离心机转速控制的方法以及相关注意事项。

二、转速控制方法离心机转速控制主要通过以下几种方法实现:1. 机械式转速控制机械式转速控制是最基本的方法之一,通过改变离心机传动系统中的传动比来实现转速的调节。

常见的机械式转速控制方法有调整皮带张力、更换不同大小的齿轮等。

这种方法的优点是简单易操作,但调节范围有限且精度较低。

2. 变频器转速控制变频器转速控制是目前离心机转速控制最常用的方法之一。

通过变频器调节电机的输出频率,从而实现转速的控制。

这种方法具有调节范围广、精度高的优点,可以根据不同实验需求精确地控制离心机的转速。

3. PID控制PID控制是一种传统的转速控制方法,通过对转速信号进行反馈控制,运用比例、积分和微分三个控制参数来调节离心机转速。

PID控制方法具有响应速度快、控制精度高的优点,但需要对PID参数进行调试,适用于对转速要求较为精确的实验。

4. PLC控制PLC控制是一种自动化控制方法,通过编程控制离心机的转速。

PLC控制方法具有操作灵活、可编程性强的特点,适用于对转速有复杂要求的实验,但对于操作人员的编程能力要求较高。

三、转速控制的注意事项在进行离心机转速控制时,需要注意以下几点:1. 转速的选择在确定离心机转速时,需要根据实验需求和样品特性来选择合适的转速范围。

过高或过低的转速都可能对实验结果产生影响,因此需要进行合理的转速选择。

2. 转速控制精度不同实验对转速控制的精度要求不同,有些实验对转速的稳定性要求较高,而有些实验对转速的变化范围较为关注。

在进行离心机转速控制时,需根据实验要求设置合适的控制精度。

3. 安全操作离心机是一种高速旋转的设备,使用时需注意安全操作。

在进行转速控制前,应确保离心机的安全装置完好,并遵守相关操作规程,避免因操作不当引发安全事故。

离心机使用说明书1600

离心机使用说明书1600

上悬式自动卸料离心机电气控制系统使用说明书目录一、系统概述 1二、系统组成 1三、系统安装、接线要求及说明 1四、开机前的准备工作 1五、触摸屏界面介绍 5六、调试操作7七、开机7八、手动操作8九、自动操作9十、半自动操作10 十一、关于“卸料”11十二、参数设置13 十三、关于状态指示16 十四、关于上进料阀开度选择19 十五、关于探料器调整19 十六、关于“急停”按钮19 十七、关于“复位”按钮19 十八、关于“紧急降速”按钮20 十九、关于“电铃停响”按钮20 二十、电气的配套20 二十一、故障、故障显示及故障处理20 二十二、维护保养须知20 附录一1. 通电前检查222. 通电检查243. 配合机械动作的限位开关位置检查244. 空载机械运行检查25一、系统概述:XJZ-1400-N 上悬式自动卸料离心机电气控制系统具有以下特点:(一)采用交流变频电机作为主拖动,实现了转鼓的无级调速,且各段速度值可调,与同等功率的其他拖动系统相比。

具有技术先进、价格低廉、维护简单的优点。

(二)系统采用SEMENS (西门子)工程型变频调速器(SIMOVERT MASTERDRIVES ),实现四象限运行,制动能量回馈电网,大大节省了电能,使离心机转鼓能平滑无冲击的启动或停止。

(三)采用现场总线技术,将PLC 、触摸屏、变频调速系统连接起来,实现了操作的集中控制、故障的集中显示和提示功能。

(四)本系统采用触摸屏进行操作,可实现自动、半自动、手动控制方式,参数修改十分方便,操作简单灵活,并具有直观的故障提示功能。

为维修人员提供的调试功能使机械调试更为方便。

二、系统组成:电气控制系统包括变频器柜,控制柜,操作箱,主电机,油泵电机,机器上的电磁阀和位置检测开关。

本使用说明书提供电气原理图,电气接线图,。

机器的接线和使用的电缆型号和规格见附图中的电气接线图。

接线图中的电缆的型号仅供用户参考。

本机器拖动部分使用三相AC380V ,50Hz 带零线的动力电源;控制部分使用单相交流220V ,50Hz 电源。

变频离心机控制系统使用说明

变频离心机控制系统使用说明

PC-LXZ-BP离心制冷机微机控制系统(本说明适用于单机头R134a变频机组)使用说明书重庆美的通用制冷设备有限公司二○○七年十一月目录1.概述¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 32.技术指标¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 33.工作原理¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 54.操作方法¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 115.安装¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 166.使用¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 207.维护¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 228.其它¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 239.附图¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨25 PC-LXZ-BP原理图PC-LXZ-BP外部接线图1.概述PC-LXZ-BP离心制冷机微机控制系统,采用日本欧姆龙公司生产的CQM1H系列可编程控制器和日本Ditital公司生产的GP-477R 型触摸式图形显示器(显示点阵640×480)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

PC-LXZ-BP 离心制冷机微机控制系统使用说明书
运行。 3.2.4. 油箱温度控制
制冷机停车期间,控制系统自动控制油箱电加热器的 通断电,以保持油箱中油温在 50~55℃之间。 3.2.5. 旁通阀控制
在主机启动后,如导叶开度小于临导叶开度并且冷冻 水出温低于临界温度则自动开旁通阀;否则自动关旁通阀。 3.2.6. 本控制系统有 33 种故障报警功能,详见下表。
制冷机正常运行时应采用导叶自动控制方式,在初次 安装、大修之后试运行期间或导叶开度、主机电流测量电 路出了故障系统取消导叶开度的自动控制时,可改用手动 控制导叶开度,调节制冷量,实现不停机检修。
在机组启动前可全程手动开闭导叶,用以检查、调校 电动执行器限位开关及导叶开度测量电路。系统上电或发 出启动命令后,导叶将自动关至零位。在机组启动完毕导 叶自动开至 10%后,可在 10%~100%间手动开闭导叶, 此时应注意观察冷冻水出温及时调节导叶开度使用说明书
PC-LXZ-BP 离心制冷机微机控制系统
(本说明适用于单机头 R134a 变频机组)
使用说明书
重庆美的通用制冷设备有限公司
二○○七年十一月

PC-LXZ-BP 离心制冷机微机控制系统使用说明书
目录 1. 概述 ¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 3 2. 技术指标 ¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 3 3. 工作原理 ¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 5 4. 操作方法 ¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 11 5. 安装 ¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 16 6. 使用 ¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 20 7. 维护 ¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 22 8. 其它 ¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 23 9. 附图 ¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 25
主电机绕组有短路现象 压缩机吸入气体带液 电源相电压不平衡 冷却水与冷冻水温差小 主机启动柜坏 主接触器辅助触头在运 行期间断开 膨胀节流管故障 蒸发器传热管污垢严重 冷媒量不足 冷冻水流量不足 同上
冷却水量不足 冷却水进水温度过高 有空气漏入 冷凝器传热管污垢严重 同上
导叶电动执行器坏
PLC 锂电池电压低,及时 更换
不停机 取消导叶自动开大 作用 不停机
停机 停机 停机
停机
不停机 限止导叶开大
自动关导叶至 20% 后停机 不停机 限止导叶开大
自动关导叶至 20% 后停机 不停机
取消导叶自动控制 取消导叶自动开大 停机
停止油加热器工作 停机 停机
系统暂停冷冻水出度设 定错误 主电机启动柜电流开关
导叶电动执行器坏 冷水出口温度太高 压缩机吸入气体带液 电源相电压不平衡 同上
冷凝压力≥设定值(出厂 设定 1072kPa 绝压) 导叶开闭动作时 40 秒内 开度变化小于 2%
变送器电流小于 3.8mA 变送器电流小于 3.8mA 变送器电流小于 3.8mA 变送器电流小于 3.8mA 变送器电流小于 3.8mA 变送器电流小于 3.8mA 变送器电流小于 3.8mA 变送器电流小于 3.8mA 变送器电流小于 3.8mA
PC-LXZ-BP 原理图 PC-LXZ-BP 外部接线图

PC-LXZ-BP 离心制冷机微机控制系统使用说明书
1. 概述 PC-LXZ-BP 离心制冷机微机控制系统,采用日本欧姆龙公司生
产的 CQM1H 系列可编程控制器和日本 Ditital 公司生产的 GP-477R 型触摸式图形显示器(显示点阵 640×480)。先进的进口器件,具 有很高的可靠性。模块化的结构非常便于维护。动态图形显示操 作介面使操作非常方便。同时我们已将离心式制冷机最佳的工作 控制程序输入微机内,可令制冷机始终处于最理想、最安全的状 态下运行。 2. 技术指标 2.1. 电源
当冻水出温回升至大于“冷冻出温上限”,导叶将按 设定的“导叶动作周期”和“导叶动作时间”逐渐开大。 直至全开。
当冻水出温回升至大于“冷冻出温上限”且导叶全开 时或机组的压比高于“电机运行频率对应的临界压比”则 主电机频率将逐渐增加。其增加的快慢也由“频率调节间 隔时间”设定。 3.2.2.2. 频率手动控制
主机启动后,若导叶控制方式处于自动状态, 则根据 冷冻水出温和设定的 PID 参数自动控制导叶开闭,调节制 冷机的制冷量,使冷冻水出温恒定在设定的目标温度上。 3.2.3.4. 导叶给定控制
当选择导叶给定控制方式,并设定好给定值,按确定 键后,导叶将自动开闭至给定值。 3.2.3.5. 导叶手动控制
设定 3℃)
主机电流小于额定电流 的 20%
主机电流大于额定电流 的 110%
主机电流大于额定电流 的 115% 主机启动 30 秒内未完成 主机绕组热敏电阻阻值 变大
启动柜故障信号闭合
蒸发压力≤设定值(出厂 设定 314kPa 绝压)
蒸发压力≤设定值(出厂 设定 314kPa 绝压) 冷凝压力≥设定值(出厂 设定 1044kPa 绝压)
控制系统由 PC-LXZ-BP 控制柜、油泵控制箱、主电机起动柜、 各种变送器、 传感器组成。其中 PC-LXZ-BP 控制柜是本系统的 核心:它以日本欧姆龙公司 CQM1H 系列可编程控制器为中心,采 集各传感器、控制器的信号,实现对制冷机的拖动,调节和保护。 详见电路图。 3.2. 控制系统的功能 3.2.1. 各电动机的拖动
11
PC-LXZ-BP 离心制冷机微机控制系统使用说明书
按“∧”或“∨”键可上、下选择需要显示的模拟量,按“O” 键则自动循环显示各模拟量。主画面右上角为操作对话框区当对 主机或导叶进行操作时将出现对话框,操作者可根据对话框提示, 选择操作。
画面中下部为故障显示区,当出现各种故障报警时将在主画 面及各子画面的故障显示区闪烁显示报警信息。此时按屏上故障 显示区可消除故障显示及外接报警电铃声。 4.1. 油泵操作:
当频率置手动位置时可人为设定主电机工作频率。导 叶则按下述 3.2.3.进行控制。 3.2.3. 导叶控制
本控制系统通过电动执行器驱动装在压缩机进口处的 导叶开闭来实现制冷机制冷量的控制。 3.2.3.1. 导叶最小开度控制
为防止制冷机因导叶开度过小而发生喘振,主电机起 动完毕,延时一定时间待主电机运转平稳后,自动开导叶 至 10%。在主电机运行过程中无论导叶处于何种操作方式 都不会关导叶至 10%以下。 3.2.3.2. 负荷优先控制
在冷负荷非常低的场合,当冷冻出温低于冷冻出温设 定值 2℃时,将自动停机。这时主电机虽然停了,但仍处 于自动运行状态,待冷冻水出温回升至系统再启动温度设 定值时,制冷机将自动地投入运行。此过程称“系统暂停”。 在系统暂停过程中可按键中止再启动。 3.2.2. 频率控制 3.2.2.1. 频率自动控制

PC-LXZ-BP 离心制冷机微机控制系统使用说明书
为防止主电机超负荷运行本控制系统采用负荷(主机 电流)优先控制。 在导叶开大过程中若主机电流达到主机 额定电流时, 导叶开的动作将会自动停止。
在导叶保持状态主机电流继续增大至主机额定电流的 105%时导叶会自动关小,使主机电流降至主机额定电流。 3.2.3.3. 导叶自动控制
控制柜:单相 220V,±15%,0.5KVA 油泵控制箱:三相四线制 380V,±15%,5KVA 2.2. 测量精度:2.5% 2.3. 控制精度:冷冻水出水温度设定值±0.3℃ 2.4. 开关量输入: 紧急停机 联锁停机 远方停机 远方开机 油泵过载 冷水断水

PC-LXZ-BP 离心制冷机微机控制系统使用说明书
离心制冷机的各电动机必须按照一定的顺序起停, 因 此本控制系统设置全自动程序启停方式。 3.2.1.1. 启动过程:
关导叶至零、旁通阀关、开油泵、延时 15 秒开主电机、

PC-LXZ-BP 离心制冷机微机控制系统使用说明书
延时 30 秒开导叶至 10%。 3.2.1.2. 停机过程:
关导叶至 10%、开旁通阀、关主电机、关导叶至零、 关旁通阀、延时 4 分钟(从关主电机时计时)关油泵。
主画面上部用汉字显示“系统待机”、“系统启动”、“系统运 行”“系统停止”等系统状态信息。画面中部为制冷系统模拟图, 图中各设备旁均用汉字标明其名称及工作状态。按各设备的图形 处可对其进行操作。主画面下部有几个功能开关按下各开关可进 入相应的子画面进行操作,在子画面中按“返回”键可返回主画 面。主画面右下角有一个模拟量数字显示表,表下有三个按键,
故障名称 供油压差低
系统判定条件 油泵起动后 15 秒供油压 差小于 250KPa 或主机 起动后供油压差小于 120Kpa
系统处理方法 不停机
供油压差过低
油箱温度过低 供油温度高
开油泵 15 秒后供油压差 持续 120 秒小于 250KPa 或主机起动后供油压差 小于 100Kpa 主电机启动前油箱温度 低于 45℃ 主机运行后供油温度高 于 52℃
停机
不启动 不停机
供油温度过高 油泵过载
主机运行后供油温度高
于 57℃
油泵热继电器动作
停机
停机
冷冻水断水 冷冻水压差控制器断开 停机
冷冻水过冷 冷冻出温<设定值(出厂 停机

可能原因 油压调节阀开度过大 油过滤器堵塞 油面太低 油管漏油 轴承间隙过大(磨损) 同上
电加热器电阻丝断 控制柜通电时间太短 油冷却器冷却能力降低 冷媒过滤器滤网堵塞 轴承磨损 同上
在冷负荷很小时当主电机频率减小到机组的压比高 于“电机运行频率对应的临界压比”或主电机频率等于“频 率下限”时若冷冻水出温仍低于设定的“冷冻出温下限”

PC-LXZ-BP 离心制冷机微机控制系统使用说明书
则主电机频率不再减小,此时导叶将按设定的“导叶动作 周期”和“导叶动作时间”逐渐关小进一步减小制冷量最 终使冷冻水出温高于“冷冻出温下限”。
