一种低成本高挤压性易切削含铋铝合金及其制备方法_CN109825747A

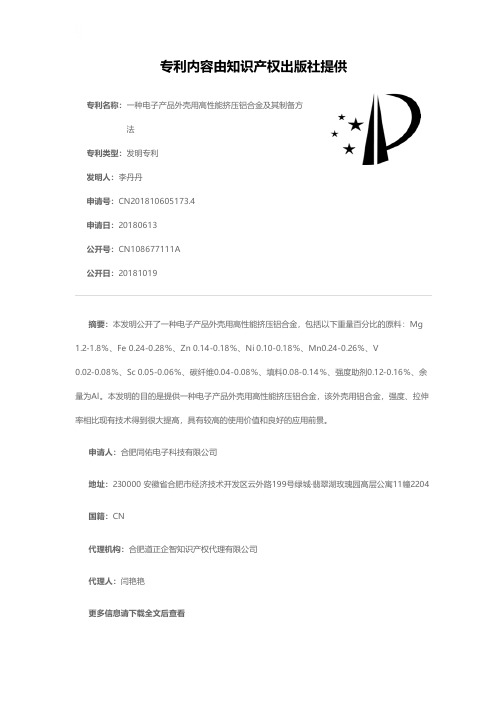

一种电子产品外壳用高性能挤压铝合金及其制备方法[发明专利]
![一种电子产品外壳用高性能挤压铝合金及其制备方法[发明专利]](https://img.taocdn.com/s3/m/0f73082e5fbfc77da369b182.png)
专利名称：一种电子产品外壳用高性能挤压铝合金及其制备方法
专利类型：发明专利
发明人：李丹丹
申请号：CN201810605173.4
申请日：20180613
公开号：CN108677111A
公开日：
20181019
专利内容由知识产权出版社提供
摘要：本发明公开了一种电子产品外壳用高性能挤压铝合金，包括以下重量百分比的原料：Mg 1.2‑1.8％、Fe 0.24‑0.28％、Zn 0.14‑0.18％、Ni 0.10‑0.18％、Mn0.24‑0.26％、V
0.02‑0.08％、Sc 0.05‑0.06％、碳纤维0.04‑0.08％、填料0.08‑0.14％、强度助剂0.12‑0.16％、余量为Al。
本发明的目的是提供一种电子产品外壳用高性能挤压铝合金，该外壳用铝合金，强度、拉伸率相比现有技术得到很大提高，具有较高的使用价值和良好的应用前景。
申请人：合肥同佑电子科技有限公司
地址：230000 安徽省合肥市经济技术开发区云外路199号绿城·翡翠湖玫瑰园高层公寓11幢2204国籍：CN
代理机构：合肥道正企智知识产权代理有限公司
代理人：闫艳艳
更多信息请下载全文后查看。

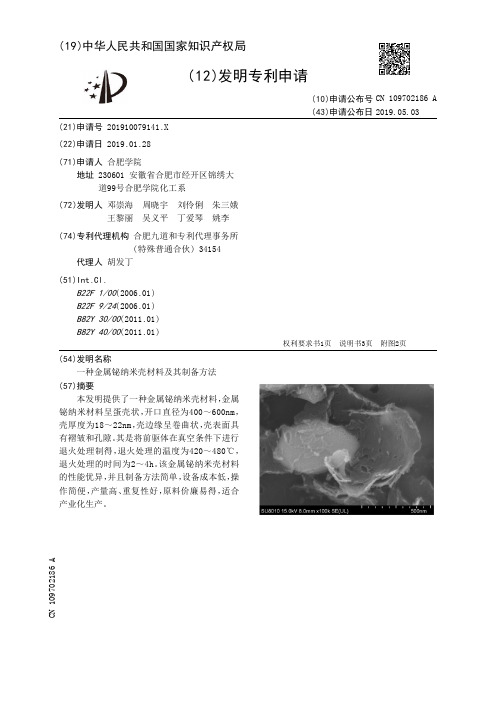

【CN109702186A】一种金属铋纳米壳材料及其制备方法【专利】
( 12 )发明专利申请
(21)申请号 201910079141 .X
(22)申请日 2019 .01 .28
(71)申请人 合肥学院 地址 230601 安徽省合肥市经开区锦绣大 道99号合肥学院化工系
(72)发明人 邓崇海 周晓宇 刘伶俐 朱三娥 王黎丽 吴义平 丁爱琴 姚李
称 取 0 .4 m m o l 五 水 硝酸 铋 B i (N O 3) 3·5 H 2 O 用去 离 子 水 搅 拌 水 解 成 溶 胶 A ；称 取
0 .6mmolCTAB用去离子水配制成溶液B；称取10mmol硫脲用去离子水配制成溶液C；在搅拌情 况下 ，先将溶液B加入溶胶A到中 ，再将溶液C加入到混合反应液中 ，总体积为60mL ，继续搅拌 10分钟；
(10)申请公布号 CN 109702186 A (43)申请公布日 2019.05.03
权利要求书1页 说明书3页 附图2页
CN 109702186 A
CN 109702186 A
权 利 要 求 书
1/1 页
1 .一种金属铋纳米壳材料，其特征在于：金属铋纳米材料呈蛋壳状，开口直径为400～ 600nm，壳厚度为18～22nm，壳边缘呈卷曲状，壳表面具有褶皱和孔隙。
(74)专利代理机构 合肥九道和利代理事务所 (特殊普通合伙) 34154
代理人 胡发丁
(51)Int .Cl . B22F 1/00(2006 .01) B22F 9/24(2006 .01) B82Y 30/00(2011 .01) B82Y 40/00(2011 .01)
( 54 )发明 名称 一种金属铋纳米壳材料及其制备方法
4 .根据权利要求2所述的金属铋纳米壳材料的制备方法，其特征在于：铋盐溶液为硝酸 铋溶液，表面活性剂为CTAB，络合剂为硫脲。
一种低成本高效Al-Ti-C-Ce细化剂及其制备方法[发明专利]
![一种低成本高效Al-Ti-C-Ce细化剂及其制备方法[发明专利]](https://img.taocdn.com/s3/m/4f539ee4c0c708a1284ac850ad02de80d4d80638.png)
(10)申请公布号(43)申请公布日 (21)申请号 201410786405.2(22)申请日 2014.12.18C22C 1/06(2006.01)C22C 21/00(2006.01)C22C 1/02(2006.01)(71)申请人兰州理工大学地址730050 甘肃省兰州市七里河区兰工坪路287号(72)发明人丁万武 赵文军 夏天东 许天鹏李庆林 徐仰涛(74)专利代理机构甘肃省知识产权事务中心62100代理人赵立权(54)发明名称一种低成本高效Al-Ti-C-Ce 细化剂及其制备方法(57)摘要本发明提供了一种低成本高效Al-Ti-C-Ce细化剂，包含如下质量百分比组份，Ti ：4.0-16.0%，C ：0.5-3.0%，Ce ：0.5-2.0%，余量为Al ；所述细化剂的物相组成包括α-Al、TiAl 3、TiC 和Ti 2Al 20Ce。
本发明Al-Ti-C-Ce 细化剂采用铝熔体热爆法制备，主要包括如下工艺步骤：（1）原料准备，按成分要求称量铝粉、钛粉、石墨粉、铝锭、铈锭；（2）将铝粉、钛粉、石墨粉混合均匀并压制成块体；（3）将铝锭加热熔化后，石墨钟罩同时向铝熔体内压入铈锭和步骤（2）制得的块体进行反应；（4）过滤熔体，除去熔渣，浇铸，即得Al-Ti-C-Ce 细化剂产品。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书4页 附图6页(10)申请公布号CN 104532044 A (43)申请公布日2015.04.22C N 104532044A1. 一种低成本高效Al-Ti-C-Ce细化剂，其特征在于，包含如下的质量百分比组份，Ti：4.0-16.0%，C：0.5-3.0%，Ce：0.5-2.0%，余量为Al；所述细化剂的物相组成包括α-Al、TiAl3、TiC和Ti2Al20Ce。
2.一种权利要求1所述Al-Ti-C-Ce细化剂的制备方法，其特征在于，采用铝熔体热爆法制备，具体包括如下工艺步骤：（1）原料准备，按成分要求称量铝粉、钛粉、石墨粉、铝锭、铈锭，要求铝粉与钛粉和石墨粉的摩尔比为1：0.2-0.8：0.1-0.6，铝锭纯度要求99.9%；铈锭纯度要求99.9%；（2）将称量好的铝粉、钛粉、石墨粉混合均匀，置于模具中，压制成块体；（3）将铝锭加热至780～850℃，待铝锭完全熔化后，石墨钟罩同时向铝熔体内压入铈锭和步骤（2）制得的块体；待铈锭和块体受铝熔体预热而剧烈反应并完成后，静置5-8分钟，静置过程中每分钟内用石墨棒对熔体强力搅拌一次；（4）将步骤（3）得到的合金熔体用已预热的过滤箱过滤，除去熔渣，将熔体浇注到钢模中，即得Al-Ti-C-Ce细化剂产品。

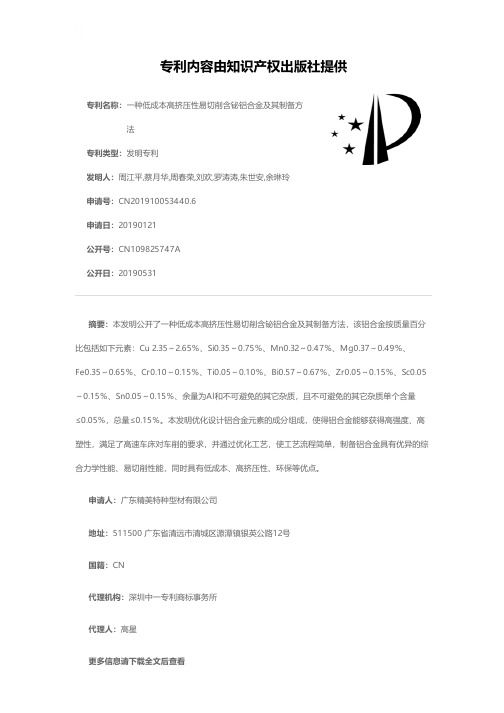

一种低成本高挤压性易切削含铋铝合金及其制备方法[发明专利]
![一种低成本高挤压性易切削含铋铝合金及其制备方法[发明专利]](https://img.taocdn.com/s3/m/5d8797d943323968001c925c.png)
专利名称：一种低成本高挤压性易切削含铋铝合金及其制备方法
专利类型：发明专利
发明人：周江平,蔡月华,周春荣,刘欢,罗涛涛,朱世安,余琳玲
申请号：CN201910053440.6
申请日：20190121
公开号：CN109825747A
公开日：
20190531
专利内容由知识产权出版社提供
摘要：本发明公开了一种低成本高挤压性易切削含铋铝合金及其制备方法，该铝合金按质量百分比包括如下元素：Cu 2.35～2.65％、Si0.35～0.75％、Mn0.32～0.47％、Mg0.37～0.49％、
Fe0.35～0.65％、Cr0.10～0.15％、Ti0.05～0.10％、Bi0.57～0.67％、Zr0.05～0.15％、Sc0.05～0.15％、Sn0.05～0.15％、余量为Al和不可避免的其它杂质，且不可避免的其它杂质单个含量
≤0.05％，总量≤0.15％。
本发明优化设计铝合金元素的成分组成，使得铝合金能够获得高强度、高塑性，满足了高速车床对车削的要求，并通过优化工艺，使工艺流程简单，制备铝合金具有优异的综合力学性能、易切削性能，同时具有低成本、高挤压性、环保等优点。
申请人：广东精美特种型材有限公司
地址：511500 广东省清远市清城区源潭镇银英公路12号
国籍：CN
代理机构：深圳中一专利商标事务所
代理人：高星
更多信息请下载全文后查看。

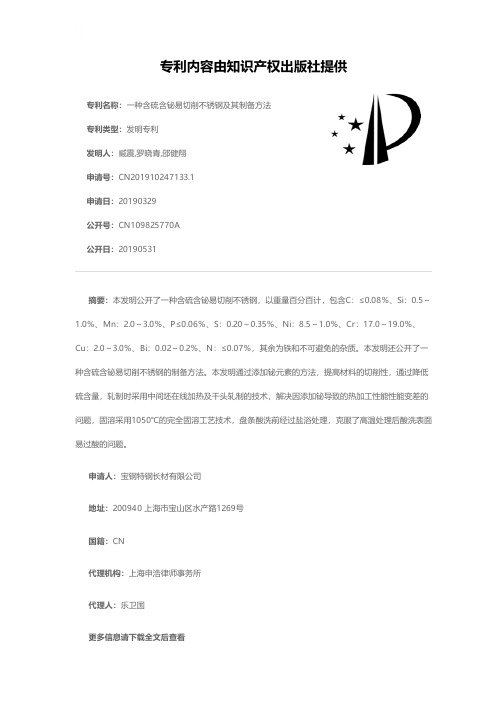

一种含硫含铋易切削不锈钢及其制备方法[发明专利]
![一种含硫含铋易切削不锈钢及其制备方法[发明专利]](https://img.taocdn.com/s3/m/64faa6f7fc4ffe473268ab7c.png)
专利名称：一种含硫含铋易切削不锈钢及其制备方法专利类型：发明专利
发明人：臧震,罗晓青,邵健翔
申请号：CN201910247133.1
申请日：20190329
公开号：CN109825770A
公开日：
20190531
专利内容由知识产权出版社提供
摘要：本发明公开了一种含硫含铋易切削不锈钢，以重量百分百计，包含C：≤0.08％、Si：0.5～1.0％、Mn：2.0～3.0％、P≤0.06％、S：0.20～0.35％、Ni：8.5～1.0％、Cr：17.0～19.0％、Cu：2.0～3.0％、Bi：0.02～0.2％、N：≤0.07％，其余为铁和不可避免的杂质。
本发明还公开了一种含硫含铋易切削不锈钢的制备方法。
本发明通过添加铋元素的方法，提高材料的切削性，通过降低硫含量，轧制时采用中间坯在线加热及干头轧制的技术，解决因添加铋导致的热加工性能性能变差的问题，固溶采用1050℃的完全固溶工艺技术，盘条酸洗前经过盐浴处理，克服了高温处理后酸洗表面易过酸的问题。
申请人：宝钢特钢长材有限公司
地址：200940 上海市宝山区水产路1269号
国籍：CN
代理机构：上海申浩律师事务所
代理人：乐卫国
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(10)申请公布号 CN 109825747 A (43)申请公布日 2019.05.31
权利要求书2页 说明书9页
CN 109825747 A
CN 109825747 A
权 利 要 求 书
1/2 页
1 .一种低成本高挤压性易切削含铋铝合金，其特征在于，按质量百分比包括如下元素： Cu 2 .35～2 .65％、Si0 .35～0 .75％、Mn0 .32～0 .47％、Mg0 .37～0 .49％、Fe0 .35～0 .65％、 Cr0 .10～0 .15％、Ti0 .05～0 .10％、Bi0 .57～0 .67％、Zr0 .05～0 .15％、Sc0 .05～0 .15％、 Sn0 .05～0 .15％、余量为Al和不可避免的其它杂质，不可避免的其它杂质单个含量≤ 0 .05％，总量≤0 .15％。
2 .一种制备如权利要求1所述的低成本高挤压性易切削含铋铝合金的方法，其特征在 于，包括如下步骤：
步骤一：合金添加前做洗炉处理； 步骤二：按照铝合金挤压棒材的成分组成及质量百分比 ，选用铝锭、镁锭、铋锭、纯铜、 锡锭、铝铬合金、铝锰合金、铝铁合金、速溶硅、铝钛硼合金、锆钪复合添加剂为原材料进行 配料； 步骤三：将铝锭在730～750℃加热熔化，然后加入镁锭、铋锭、纯铜、锡锭、铝锰合金、铝 铬合金、铝铁合金和速溶硅搅拌熔化成铝合金液； 步骤四 ：用高纯氮气和精炼剂对铝合金液喷吹精炼进行除 气除 杂处理 ，扒渣后 ，添加覆 盖剂，再静置； 步骤五：将所述铝合金液导入流槽，然后加入铝钛硼合金进行在线细化变质处理； 步骤六：将经过在线细化变质处理的铝合金液依次流过设置在流槽上的除气机和泡沫 陶瓷过滤板进行在线除气过滤处理； 步骤七：将经过在线除气过滤处理的铝合金液在铸造温度730～750℃半连续铸造成铝 合金铸锭，且当铸造充液完成，稳定铸造时，将锆钪复合添加剂加入铝液内； 步骤八：将半连续铸造铝合金铸锭进行均匀化处理，然后空冷却至室温； 步骤九 ：将均匀化处理 后的 所述半连续铸造铝合金铸锭挤压成形及短流程在线淬火 ， 精抽； 步骤十 ：将铝合金进行低温短时 加中温长时的时效处理 ，出炉冷 却至室温 后得到所述 易切削含铋铝合金。 3 .根据权利要求2所述的低成本高挤压性易切削含铋铝合金的制备方法，其特征在于， 在所述步骤二中，所述铝锭是铝含量≥99 .7％的铝锭，镁锭是镁含量≥99 .95％的镁锭，铋 锭是镁含量≥99 .95％的铋锭，纯铜是铜含量≥99％的紫铜，铝铬合金是AlCr75合金，铝锰 合金是AlMn75合金，铝铁合金是AlFe75合金，速溶硅是硅含量≥95％的块状硅，铝钛硼合金 是AlTi5B1合金线，锆钪复合添加剂为64～66％锆、29～31％钪的复合添加剂。 4 .根据权利要求2所述的低成本高挤压性易切削含铋铝合金的制备方法，其特征在于， 在所述步骤四中，所述高纯惰性气体是纯度≥99 .99％的氮气。 5 .根据权利要求2所述的低成本高挤压性易切削含铋铝合金的制备方法，其特征在于， 在所述步骤六中，所述除气机的石墨转子旋转速度为300～400转/分钟，氮气流量为1～2立 方米/小时，所述泡沫陶瓷过滤板的孔隙率为50～80ppi。 6 .根据权利要求2所述的低成本高挤压性易切削含铋铝合金的制备方法，其特征在于， 在所述步骤七中 ，所述半连续铸造的铸造速度为50～80毫米/分钟，冷却水压力为0 .3～ 0 .5MPa。 7 .根据权利要求2所述的低成本高挤压性易切削含铋铝合金的制备方法，其特征在于，
( 19 )中华人民 共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910053440 .6
(22)申请日 2019 .01 .21
(71)申请人 广东精美特种型材有限公司 地址 511500 广东省清远市清城区源潭镇 银英公路12号
(72)发明人 周江平 蔡月华 周春荣 刘欢 罗涛涛 朱世安 余琳玲
9 .根据权利要求2所述的低成本高挤压性易切削含铋铝合金的制备方法，其特征在于， 所述的步骤九中，精抽的变形量控制在6 .0～7 .0％，棒材规格为φ6-70㎜。
(74)专利代理机构 深圳中一专利商标事务所 44237
代理人 高星
(51)Int .Cl . C22C 21/14(2006 .01) C22C 21/16(2006 .01) C22C 1/03(2006 .01) C22C 1/06(2006 .01)
( 54 )发明 名称 一种低成本高挤压性易切削含铋铝合金及
ቤተ መጻሕፍቲ ባይዱ其制备方法 ( 57 )摘要
本发明公开了一种低成本高挤压性易切削 含铋铝合金及其制备方法，该铝合金按质量百分 比包括如下元素 ：Cu 2 .35～2 .65％、Si0 .35～ 0 .75％ 、Mn0 .32～0 .47％ 、Mg0 .37～0 .49％ 、 Fe0 .35～0 .65％、Cr0 .10～0 .15％、Ti0 .05～ 0 .10％ 、Bi0 .57～0 .67％ 、Zr0 .05～0 .15％ 、 Sc0 .05～0 .15％、Sn0 .05～0 .15％、余量为Al和 不可避免的其它杂质，且不可避免的其它杂质单 个含量≤0 .05％，总量≤0 .15％。本发明优化设 计铝合金元素的成分组成，使得铝合金能够获得 高强度、高塑性，满足了高速车床对车削的要求， 并通过优化工艺 ，使工艺流程简单 ，制备铝合金 具有优异的综合力学性能、易切削性能 ，同时具 有低成本、高挤压性、环保等优点。
2
CN 109825747 A
权 利 要 求 书
2/2 页
在所述步骤八中，所述的均匀化处理是将铝合金铸锭在520～530℃温度保温12～13小时。 8 .根据权利要求2所述的低成本高挤压性易切削含铋铝合金的制备方法，其特征在于，
在所述步骤九中 ，所述挤压及短流程在线淬火工艺是将均匀化处理后的 铝合金铸锭先加热 至420～480℃，在挤压速度8～25米/分钟、挤压比8～40、模具温度455～505℃条件下进行 挤压成形，然后用水冷却至室温。
