铝合金隔断施工工艺精编版
铝合金龙骨隔墙施工方案及工艺
铝合金龙骨隔墙施工方案及工艺一、材料准备：1.铝合金龙骨：根据设计图纸确定隔墙的高度和结构，选择相应规格的铝合金龙骨。
2.龙骨连接件：用于连接铝合金龙骨，可以使用角码、U型连接片等。
3.抗震垫：安装在龙骨与地面之间，用于减少墙体震动。
4.隔墙板材：根据设计需求选择墙板材料，如石膏板、水泥板等。
5.固定件：用于固定龙骨和板材，如自攻螺丝、钢钉等。
6.隔墙隔音材料：如矿棉、岩棉等，用于提高隔墙的隔音效果。
二、施工步骤：1.绘制墙面标线：根据设计图纸，在地面上使用水平仪和铅垂线绘制好隔墙的位置标线，确保施工准确无误。
2.安装龙骨：根据标线，在地面上用电钻预先打孔，然后将抗震垫放置在孔洞处。
接着，安装龙骨连接件并用螺丝固定，确保龙骨水平稳固。
3.安装墙板：将隔墙板材放置在龙骨上，用自攻螺丝或钢钉固定，板材之间应预留适当的缝隙以便未来的装饰。
三、施工注意事项：1.隔墙龙骨的安装位置应符合设计要求，尽量不要与外墙产生直接接触，以避免冷热桥效应。
2.龙骨连接件的选择应适合墙体结构，确保连接牢固。
3.隔墙板材的安装应牢固平稳，板材之间的缝隙应均匀预留，避免出现开裂等问题。
4.在施工过程中，要注意保护好地面和墙面，避免划伤、破损等情况的发生。
5.施工完毕后，应进行验收工序，检查墙面的平整度和垂直度是否符合要求。
四、工艺创新：1.使用预制龙骨：预制龙骨可以提高施工效率，减少现场加工工序，同时还能确保龙骨的质量和精度。
2.使用无钢模石膏板：无钢模石膏板具有隔音、防火、环保等优点，适合用于隔墙施工，同时无需额外安装拆模条，简化工序。
3.使用高效隔音材料：结合现代工艺，使用高效隔音材料，可以提高隔墙的隔音效果，创造更好的居住环境。
综上所述，铝合金龙骨隔墙施工方案及工艺通常包括材料准备、施工步骤和注意事项等方面的内容。
在实际施工中，根据具体需求和条件，可以进行不同的工艺创新，以提高施工效率和工程质量。
铝合金隔断施工工艺
铝合金隔断动工工艺（活动隔断墙）之阳早格格创做活动隔断墙动工工艺1．弹线定位：根据动工图，正在室内大天搁出移动式木隔断的位子，并将隔断位子线引至侧墙及顶板.弹线应弹出木楞及坐筋的边线. 弹线定位拆置轨讲钉靠墙坐筋、拆置沿顶木楞拆置活动隔扇预造隔扇饰里2．钉靠墙坐筋、拆置沿顶木愣：搞隔断的靠墙坐筋，应用类似搞木墙身的要领去搞隔断的靠墙坐筋.即正在墙上挨眼，钉木楔，拆钉木龙骨架.搞沿顶木楞时，应分离吊顶工程，按安排央供造搞吊拆木结构梁，用以拆置移动隔扇的轨讲.3．预造隔扇：最先根据图纸分离本量丈量出移动隔断的下、宽洁尺寸，并确认轨讲的拆置办法，而后估计隔断每一齐活动隔扇的下、宽尺寸，画出加工图.由于活动木隔断是室内活动的墙，每块隔扇皆应像化妆木门一般，好瞅、粗细，所以尽大概正在博业厂家车间造搞、拼拆，以包管产品的品量.其主要工序是：配料、截料、刨料、划线凿眼、倒楞、裁心、启榫、断肩、组拆、加楔洁里、油漆饰里.油漆饰里的处事也不妨拆置佳后搞，但是为预防启裂、变形，应先刷一遍搞性油或者底漆.4．拆置轨讲：当采与悬吊导背式牢固时，轨讲用木螺钉牢固正在移动式木隔断的沿顶木棱上，有吊顶时，则牢固正在木梁上，并根据隔扇的按拆央供，正在大天树坐导背轨；当采与收启导背式牢固时，轨讲用胀栓或者按安排央供办法牢固于大天，并正在沿顶木棱上按拆导背轨.拆置轨讲时应根据轨讲的简曲情况，提前拆置佳滑轮或者轨讲预留启心（普遍正在靠墙边1/2 隔扇附近）.5．拆置活动隔扇：最先应根据拆置办法，先准确的划出滑轮拆置位子线，而后将滑轮的牢固架用木螺钉牢固正在木隔扇的上梃或者下梃的顶里上.隔扇逐块拆进轨讲后，推移到指定位子，安排各片隔扇，当其皆能自由天回转且笔曲于大天时，即可举止连交或者搞末尾的牢固.每相邻隔扇用三副合页连交.6．饰里：根据安排不妨将移动式木隔断芯板搞硬包；也不妨裱糊墙布、壁纸或者织锦缎；还不妨用下等木料真木板镶拆或者揭饰里板造搞，做浑漆涂饰；也不妨镶磨砂、刻花玻璃等.应根据安排央供按相闭工艺举止动工化妆.铝合金隔断动工工艺铝合金隔断框架系统拆置１．天轨：依搁样天面将天轨置于适合位子，并将门及转角位子预留，气氛钉枪或者电锤定于隔断60MM(天毯施做)，牢固于天坪上，如天板为磁砖或者石材时，则必须以电钻钻孔，而后埋进塑胶塞，以螺丝牢固天轨，天轨少度必须统造正在正背1MM以内，将下矮安排组件曲杆的预约位子，置搁于天轨凸槽内，末尾盖上踢足板盖板.2．天轨：将天轨以火仄搁样牢固于天花板下圆，而后以气氛钉枪打钉或者尖尾螺丝牢固，下度须裁切成补齐壁槽斜边，各处之相交须仄坦，漏洞须小于0.5MM，以同用柱分开为断面.3．曲杆：依图需要之隔断处拆置曲杆.4．横压条：以图示分开，由笔曲瞅交缝小于0.5MM.5．转角柱：正在隔间之转背处，需坐单背转角柱，其少度必须降天及交天轨，以自攻螺丝牢固于天轨上及天轨上.铝合金隔断里板系统拆置1．里板将里板曲坐，里板下端顶正在里板压条内，使里板二侧置于曲杆之核心处，再将里板压条扣交于同用柱上(施做前火电及空调安排器管路须预先拆置完成)2．玻璃里板先完成铝造玻璃框料，如有附加铝造横百叶，则必须先止拆置百叶，并将遮阳安排拆置钢索安排无误后，再将玻璃逐里拆置.3．门扇里板先将橡胶慢冲件拔出门框沟槽内，裁佳适合少度，将门框嵌进同用柱后，以自攻螺丝牢固门框，而后将门锁佳绞链的门片拆置于门框上，确认间距与牢固，启闭无纯音后再将火仄锁，六档拆置牢固，公好正背2MM.铝合金隔断动工后段1．隔间分开线压力条：所有隔音表面拆置完成，便可施做火仄压条微调，将分开线压力条以橡胶板槌敲进转交柱嵌交处，务必确认均以嵌进.2．百叶安排旋钮：分开线压条完成后，将安排旋钮拔出百叶安排件之六角螺丝上，以M4螺帽锁紧，盖上盖板即可.3．插座及启闭启孔：依预先预计之插座及启闭位子启孔.4．大线槽上并置进配线夹，及启闭孔位.。
铝合金隔断施工工艺
铝合金隔断施工工艺
一、准备工作
1.确定隔断区域的尺寸和布置，制定隔断方案。
2.查看施工现场，评估隔断施工的可行性和所需材料。
二、材料采购
1.购买所需的铝合金型材、隔断板材、连接件等材料。
2.确保材料的质量，并检查是否与设计方案相符。
三、施工步骤
1.按照设计方案的布局，在地面上标出隔断的位置。
2.安装铝合金型材作为隔断的框架，确保其垂直和水平度。
3.将隔断板材固定在铝合金框架上，使用合适的连接件进行固定。
4.检查隔断的稳定性和平整度，必要时进行调整。
5.补充安装隔断的门窗等附件，确保隔断功能的完善。
6.进行隔断的装饰和修饰，使其与周围环境协调一致。
7.清理施工现场，确保安全和美观。
四、验收和维护
1.检查隔断施工是否符合设计方案和相关标准。
2.对隔断进行功能性检测，确保其可靠性和安全性。
3.向客户进行隔断工程的验收，并解决客户提出的问题和意见。
4.提供隔断的使用和维护手册，指导用户正确使用和保养隔断。
以上是铝合金隔断施工的基本步骤和注意事项。
在施工过程中，需注意安全，确保施工质量，满足客户的需求和要求。
铝合金隔断施工方案
铝合金隔断施工方案1. 引言本文档旨在提供一份铝合金隔断施工方案，以指导工程师和施工人员在实际施工过程中进行铝合金隔断的安装和调试。
铝合金隔断作为一种广泛应用于建筑领域的隔断材料，具有轻便、坚固、易于维护和美观等特点，在办公、住宅和商业场所都有广泛应用。
2. 施工准备在施工铝合金隔断前，需要进行以下准备工作：•确定隔断的尺寸和位置，并进行测量；•验收所需的铝合金材料，包括型材、连接件等；•准备所需的工具和设备，如锯木机、扳手、套筒等；•准备施工所需的人力资源，并分配任务；•确保施工现场的安全措施已经落实，如安全帽、防护手套等。
3. 施工步骤3.1 安装立柱和梁首先，根据设计要求和实际尺寸，在地板上标出隔断的位置。
然后，安装立柱和梁，确保其垂直和水平。
具体步骤如下：1.使用锯木机将铝合金型材按照设计要求切割成所需的尺寸；2.使用螺丝和连接件将立柱固定在地板上；3.使用水平仪确保立柱垂直，并进行调整；4.使用螺丝和连接件将梁固定在立柱上，并确保其水平。
3.2 安装隔断板在完成立柱和梁的安装后，根据设计要求，开始安装隔断板。
具体步骤如下：1.将铝合金型材根据设计要求切割成相应尺寸的隔断板；2.使用连接件将隔断板连接到梁上；3.使用螺丝和扳手将隔断板牢固地固定在梁上；4.根据需要，安装隔断板顶部的天花板和底部的地板饰条，以确保隔断的整体美观。
3.3 安装门和门框如果隔断需要设置门，需按照以下步骤进行门和门框的安装：1.根据设计要求和实际尺寸，将门框切割成所需的尺寸；2.使用螺丝和连接件将门框固定在隔断的立柱和梁上；3.将门放置在门框上，调整门的合适位置；4.使用螺丝和扳手将门固定在门框上，并确保其打开和关闭的顺畅性。
3.4 调试和检查在完成铝合金隔断的安装后，需要进行调试和检查，以确保其正常使用。
具体步骤如下：1.检查隔断的垂直和水平是否符合要求，调整必要的环节；2.检查隔断板、门和门框是否固定牢固，无松动；3.测试门的打开和关闭，确保顺畅；4.检查隔断的整体外观和美观。
铝合金玻璃隔断施工方案
成品玻璃隔断施工方案目录一、施工准备 (3)（一）人员准备 (3)（二）材料准备 (3)二、施工工艺 (3)（一）工艺流程 (3)（二）测量放线 (3)（三）固定铁件和钢管焊接 (3)（四）安装定位 (4)（五）注胶 (4)（六）清洁卫生 (4)（七）安装玻璃 (4)三、质量控制 (6)（一）主控项目 (6)（二）一般项目 (6)四、成品保护 (7)五、优势评判 (7)（一）优点 (7)（二）缺点 (7)一、施工准备（一）人员准备1．现场施工人员必须做好安全教育，考试合格者方可进场施工。
2．项目负责人合同班组长到现场核查图纸、制定施工方案。
3．现场施工人员对现场进行放线、测量。
4．根据现场实际测量定制玻璃、材料。
（二）材料准备1．材料材料构配件玻璃隔墙采用钢化玻璃材料在玻璃制品工厂加工制作，成品双层百叶玻璃隔断。
2．机具电锤、切割机、氩弧焊机。
3．工具丝锥、螺丝刀、玻璃胶枪等。
二、施工工艺（一）工艺流程玻璃隔断墙的制安施工程序：测量放线→材料订购→上、下部位钢件制安→安装玻璃→安装不锈钢→涂胶→清洗。
（二）测量放线根据设计图纸尺寸测量放线，测出基层面的标高，玻璃墙中心轴线及上、下部位50*100钢管的位置线。
（三）固定铁件和钢管焊接根据设计图纸的尺寸安装固定部件，用膨胀螺栓固定，然后把50*100钢管。
调平直，然后焊接固定。
（四）安装定位玻璃块安装定位及不锈钢板：12mm钢化平板玻璃全部在专业厂家定做，运至工地。
首先将玻璃块清洁干净，把橡胶垫安放在钢管上，用不锈钢槽固定，用玻璃安装机或托运吸盘将玻璃块安放在安装槽内，调平、竖直后固定，同一玻璃墙全部安装调平，竖直才开始安装不锈钢板。
（五）注胶1．首先清洁干净上、下部位、侧边玻璃槽及玻璃缝注胶处。
2．然后将注胶两侧的玻璃、不锈钢板面用白色胶带粘好，留出注胶缝位置，国家规定要求注胶，同一缝一次性注完刮平，不停歇。
3．注胶缝必须干燥时才能注胶，切忌潮湿。

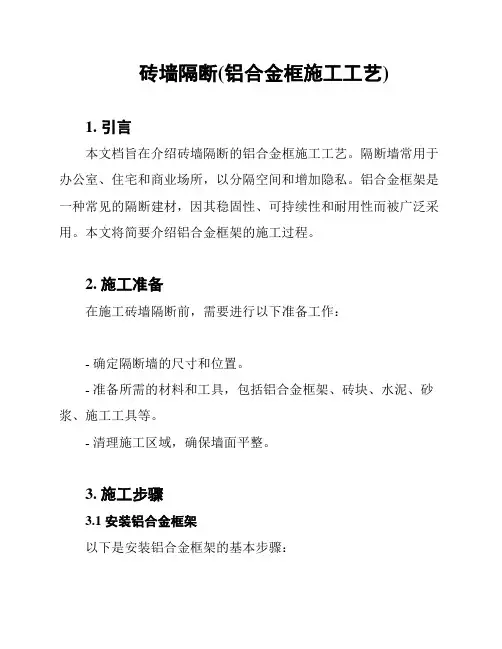

砖墙隔断(铝合金框施工工艺)
砖墙隔断(铝合金框施工工艺)1. 引言本文档旨在介绍砖墙隔断的铝合金框施工工艺。
隔断墙常用于办公室、住宅和商业场所，以分隔空间和增加隐私。
铝合金框架是一种常见的隔断建材，因其稳固性、可持续性和耐用性而被广泛采用。
本文将简要介绍铝合金框架的施工过程。
2. 施工准备在施工砖墙隔断前，需要进行以下准备工作：- 确定隔断墙的尺寸和位置。
- 准备所需的材料和工具，包括铝合金框架、砖块、水泥、砂浆、施工工具等。
- 清理施工区域，确保墙面平整。
3. 施工步骤3.1 安装铝合金框架以下是安装铝合金框架的基本步骤：1. 将铝合金框架的型材按照设计尺寸切割，并进行加工。
2. 根据隔断墙的位置和尺寸，在地面上标出框架的位置。
3. 使用铁锤和螺丝钉将铝合金框架的底部固定在地面上。
4. 将竖立的铝合金型材固定在底部框架上，确保垂直度。
5. 使用水平仪进行调整，确保框架水平。
6. 使用螺丝钉将铝合金型材固定在墙壁上方的横梁上。
3.2 砌筑砖墙以下是砌筑砖墙的基本步骤：1. 根据设计要求，将砖块浸泡在水中，以增加砖与砂浆的粘结力。
2. 在铝合金框架内部涂抹一层水泥砂浆，作为砖块的垫层。
3. 将砖块放置在涂抹砂浆的铝合金框架上，注意砖与砖之间的间距和水平度。
4. 使用水平仪和垂直仪进行调整，确保砖墙的平直度和垂直度。
5. 逐层砌筑砖墙，使用水平仪和垂直仪进行调整和检查。
6. 使用砂浆填充砖缝，保证墙面整洁和牢固。
4. 收尾工作完成砖墙隔断施工后，需要进行以下收尾工作：- 清理施工现场，清除残留的材料和垃圾。
- 进行墙面的打磨和清洁。
- 检查铝合金框架和砖墙的稳固性和质量。
- 进行必要的维护和修补工作。
5. 安全注意事项在进行砖墙隔断施工时，需要注意以下安全事项：- 确保施工人员严格遵守安全操作规程。
- 使用适当的个人防护装备，如手套和护目镜。
- 避免操作过程中的绊倒和跌落风险，并确保工作区域干净整洁。
- 防止施工材料掉落，使用合适的保护措施，如安全网等。
铝合金隔断安装方案
铝合金隔断安装方案
1、主要施工工艺：
（1）铝合金隔断与墙体的连接，一是可用膨胀螺栓固定，二是可在墙内预埋木砖或木楔，用木螺丝将铝合金框固定在木砖或木楔上。
（2）铝合金框与墙体结构之间一般留10～20毫米缝隙，填入轻质材料（丙烯酸酯、聚胺酯、泡沫塑料、矿棉、玻璃棉等），外侧嵌注密封膏。
2、注意事项：
A、铝合金隔断的规格型号应符合设计要求,安装应牢固平整,其间隙用非腐蚀性材料密封。
B、铝合金隔断与墙体结构之间需留有一定的间隙，以防止热胀冷缩引起变形。
C、铝合金框体应横平竖直，高低一致。
D、固定联结件（节点）处的间距要小于600毫米。
要在距窗框的四个角150毫米处两个方向设联结件。
每个联结件不得少于两个螺丝。
安装玻璃的槽口应清洁,下槽口应衬垫软性材料。
玻璃与扣条间按设计要求填塞弹性密封资料,应牢固严密。
E、嵌注密封胶前要清理干净框底浮灰。
F、安装后，应注意保护铝合金框及玻璃干净。
铝合金隔断施工工艺
铝合金隔断施工工艺铝合金隔断施工工艺（活动隔断墙）活动隔断墙施工工艺1．弹线定位：根据施工图，在室内地面放出移动式木隔断的位置，并将隔断位置线引至侧墙及顶板。
弹线应弹出木楞及立筋的边线。
弹线定位安装轨道钉靠墙立筋、安装沿顶木楞安装活动隔扇预制隔扇饰面2．钉靠墙立筋、安装沿顶木愣：做隔断的靠墙立筋，应用类似做木墙身的方法来做隔断的靠墙立筋。
即在墙上打眼，钉木楔，装钉木龙骨架。
做沿顶木楞时，应结合吊顶工程，按设计要求制做吊装木结构梁，用以安装移动隔扇的轨道。
3．预制隔扇：首先根据图纸结合实际测量出移动隔断的高、宽净尺寸，并确认轨道的安装方式，然后计算隔断每一块活动隔扇的高、宽尺寸，绘出加工图。
由于活动木隔断是室内活动的墙，每块隔扇都应像装饰木门一样，美观、精细，所以尽可能在专业厂家车间制做、拼装，以保证产品的质量。
其主要工序是：配料、截料、刨料、划线凿眼、倒楞、裁口、开榫、断肩、组装、加楔净面、油漆饰面。
油漆饰面的工作也可以安装好后做，但为防止开裂、变形，应先刷一遍干性油或底漆。
5．安装活动隔扇：首先应根据安装方式，先准确的划出滑轮安装位置线，然后将滑轮的固定架用木螺钉固定在木隔扇的上梃或下梃的顶面上。
隔扇逐块装入轨道后，推移到指定位置，调整各片隔扇，当其都能自由地回转且垂直于地面时，便可进行连接或做最后的固定。
每相邻隔扇用三副合页连接。
6．饰面：根据设计可以将挪动式木隔断芯板做软包；也可以裱糊墙布、壁纸或织锦缎；还可以用高等木料实木板镶装或贴饰面板制做，作清漆涂饰；也可以镶磨砂、刻花玻璃等。
应根据设计要求按相干工艺举行施工装饰。
铝合金隔断施工工艺铝合金隔断框架系统安装１．地轨：依放样地点将地轨置于恰当位置，并将门及转角位置预留，空气钉枪或电锤定于间隔60MM(地毯施作)，固定于地坪上，如地板为磁砖或石材时，则必须以电钻钻孔，然后埋入塑胶塞，以螺丝固定地轨，地轨长度必须控制在正负1MM以内，将高低调解组件直杆的预定位置，置放于地轨凹槽内，最后盖上踢脚板盖板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝合金隔断施工工艺（活动隔断墙）
活动隔断墙施工工艺
1．弹线定位：根据施工图，在室内地面放出移动式木隔断的位置，并将隔断位置线引至侧墙及顶板。
弹线应弹出木楞及立筋的边线。
弹线定位安装轨道钉靠墙立筋、安装沿顶木楞安装活动隔扇预制隔扇饰面
2．钉靠墙立筋、安装沿顶木愣：做隔断的靠墙立筋，应用类似做木墙身的方法来做隔断的靠墙立筋。
即在墙上打眼，钉木楔，装钉木龙骨架。
做沿顶木楞时，应结合吊顶工程，按设计要求制做吊装木结构梁，用以安装移动隔扇的轨道。
3．预制隔扇：首先根据图纸结合实际测量出移动隔断的高、宽净尺寸，并确认轨道的安装方式，然后计算隔断每一块活动隔扇的高、宽尺寸，绘出加工图。
由于活动木隔断是室内活动的墙，每块隔扇都应像装饰木门一样，美观、精细，所以尽可能在专业厂家车间制做、拼装，以保证产品的质量。
其主要工序是：配料、截料、刨料、划线凿眼、倒楞、裁口、开榫、断肩、组装、加楔净面、油漆饰面。
油漆饰面的工作也可以安装好后做，但为防止开裂、变形，应先刷一遍干性油或底漆。
4．安装轨道：当采用悬吊导向式固定时，轨道用木螺钉固定在移动式木隔断的沿顶木棱上，有吊顶时，则固定在木梁上，并根据隔扇的按装要求，在地面设置导向轨；当采用支承导向式固定时，轨道用胀栓或按设计要求方式固定于地面，并在沿顶木棱上按装导向轨。
安装轨道时应根据轨道的具体情况，提前安装好滑轮或轨道预留开口（一般在靠墙边1/2 隔扇附近）。
5．安装活动隔扇：首先应根据安装方式，先准确的划出滑轮安装位置线，然后将滑轮的固定架用木螺钉固定在木隔扇的上梃或下梃的顶面上。
隔扇逐块装入轨道后，推移到指定位置，调整各片隔扇，当其都能自由地回转且垂直于地面时，便可进行连接或做最后的固定。
每相邻隔扇用三副合页连接。
6．饰面：根据设计可以将移动式木隔断芯板做软包；也可以裱糊墙布、壁纸或织锦缎；还可以用高档木材实木板镶装或贴饰面板制做，作清漆涂饰；也可以镶磨砂、刻花玻璃等。
应根据设计要求按相关工艺进行施工装饰。
铝合金隔断施工工艺
铝合金隔断框架系统安装
１．地轨：依放样地点将地轨置于适当位置，并将门及转角位置预留，空气钉枪或电锤定于间隔60MM(地毯施作)，固定于地坪上，如地板为磁砖或石材时，则必须以电钻钻孔，然后埋入塑胶塞，以螺丝固定地轨，地轨长度必须控制在正负1MM以内，将高低调整组件直杆的预定位置，置放于地轨凹槽内，最后盖上踢脚板盖板。
2．天轨：将天轨以水平放样固定于天花板下方，然后以空气钉枪击钉或尖尾螺丝固定，高度须裁切成补齐壁槽斜边，各处之相接须平整，缝隙须小于0.5MM，以共用柱分隔为断点。
3．直杆：依图需要之间隔处安装直杆。
4．横压条：以图示分隔，由垂直看接缝小于0.5MM。
5．转角柱：在隔间之转向处，需立双向转角柱，其长度必须落地及接天轨，以自攻螺丝固定于天轨上及地轨上。
铝合金隔断面板系统安装
1．面板
将面板直立，面板下端顶在面板压条内，使面板两侧置于直杆之中心处，再将面板压条扣接于共用柱上(施作前水电及空调调节器管路须事先安装完成) 2．玻璃面板
先完成铝制玻璃框料，如有附加铝制横百叶，则必须先行安装百叶，并将遮阳调整装置钢索调整无误后，再将玻璃逐面安装。
3．门扇面板
先将橡胶缓冲件插入门框沟槽内，裁好适当长度，将门框嵌入共用柱后，以自攻螺丝固定门框，然后将门锁好绞链的门片安装于门框上，确认间距与稳固，开关无杂音后再将水平锁，六档安装固定，公差正负2MM。
铝合金隔断施工后段
1．隔间分隔线压力条：所有隔音表面安装完毕，就可施作水平压条微调，将
分割线压力条以橡胶板槌敲入转接柱嵌接处，务必确认均以嵌入。
2．百叶调整旋钮：分隔线压条完成后，将调整旋钮插入百叶调整件之六角螺丝上，以M4螺帽锁紧，盖上盖板即可。
3．插座及开关开孔：依事先预计之插座及开关位置开孔。
4．大线槽上并置入配线夹，及开关孔位。
