软基换填技术交底知识讲解
路基软基换填施工技术交底
路基软基换填施工技术交底前言在建筑工程中，路基软基换填工程是一个很重要的环节。
这个环节的施工往往会影响到整个工程的质量和使用寿命。
因此，本文将从以下几个方面给大家详细介绍路基软基换填施工技术的交底。
路基软基先来介绍一下什么是路基软基。
路基软基是指在抗拔和变形方面相对较差的基底，通常是路面下方的支撑层。
在施工路基时，如果沉降较大或者地基较差，我们就需要加厚路基软基或者进行加固处理，以确保路面能够正常使用。
路基软基施工时，需要进行搅拌、回填、夯实等多个步骤，需要注意的是每个步骤的工艺和要求都有所不同。
因此，在施工路基软基时，施工人员需要严格按照设计要求进行施工，并进行记录和检查。
换填换填是指在路面沿线进行取土或者填土作业，以改善路面的承载条件。
在进行换填之前，我们需要进行勘察和分析，确定填方和挖方的面积和量，并制定详细的施工方案。
在进行换填施工时，施工人员需要注意以下几点：1.确定压实度：填土的压实度直接影响路面的承载能力，因此需要对填土的压实度进行检测。
在填土过程中，需要逐层压实，直到达到设计要求。
2.控制水分：填土时需要添加适量的水分，但是也需要注意控制水分的含量，以确保填土质量的稳定，不会出现下沉或者裂缝。
3.完善交通保护措施：在换填施工过程中，需要设置交通标志和安全设施，保证交通的畅通和工作人员的安全。
施工技术交底在进行路基软基换填施工时，需要进行技术交底，以确保工程质量和施工安全。
技术交底需要包括以下几个方面：1.工艺要求：对每个施工环节的工艺要求进行详细说明，包括施工步骤、施工工具和材料、施工人员数量和要求等。
2.安全措施：对施工过程中的危险因素进行识别和分析，并制定安全措施，确保工人的身体安全和工程质量。
3.质量要求：确定工程的质量标准和验收标准，并制定相应的质量控制要求。
4.管理要求：制定施工过程中的管理要求，如工程记录、巡视和检查、张贴标志等。
在技术交底过程中，需要与参与施工的各方签订协议，共同遵守施工规范和要求，确保工程质量和安全。
软基换填技术交底
工程技术交底书
（三级交底）
单位：编号:WDZB-009
子项目名称：
一、施工内容、范围和工程数量
本工程软基处理采用碎石换填的方式进行处理，换填厚度50cm。
施工内容包括围软基挖除，换填碎石，碾压。
碎石换填共6610.04m³。
二、施工步骤及施工工艺
1、施工工艺流程图
2、测量放样
由测量人员进行施工放样，直线段按20m一个断面放出处理宽度边桩，曲线段按10m一个断面放出处理宽度边桩，砸入木桩并绑红布条标记。
施工队安排人员，用线绳将相邻边桩进行连线，顺线绳撒
②施工前需检查好电线及用电设备
③在围蔽施工过程中严禁非施工作业人员进入现场
④特种作业人员必须持证上岗
⑤禁止酒后作业，施工时精力集中严禁打闹
⑥施工人员应做好成品保护，施工时不要破坏和污染成品和半成品
⑦材料须分类摆放整齐，禁止乱堆乱放，做到每道工序工完料清。
碎石换填断面示意图
编制：复核：审核：日期：。

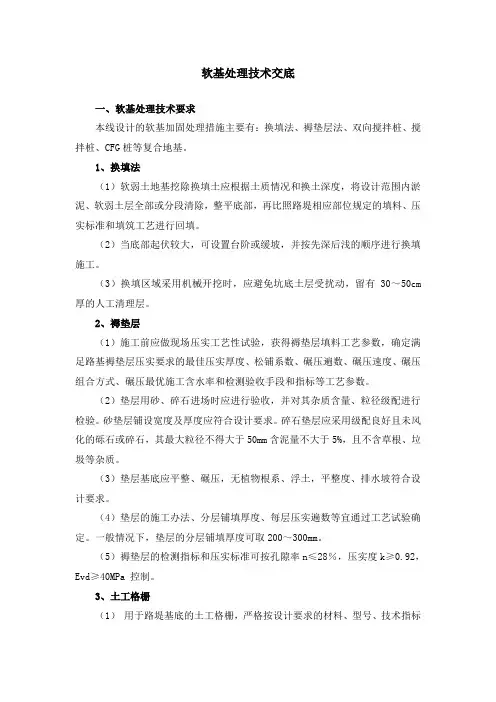

软基处理技术交底
软基处理技术交底一、软基处理技术要求本线设计的软基加固处理措施主要有：换填法、褥垫层法、双向搅拌桩、搅拌桩、CFG桩等复合地基。
1、换填法（1）软弱土地基挖除换填土应根据土质情况和换土深度，将设计范围内淤泥、软弱土层全部或分段清除，整平底部，再比照路堤相应部位规定的填料、压实标准和填筑工艺进行回填。
（2）当底部起伏较大，可设置台阶或缓坡，并按先深后浅的顺序进行换填施工。
（3）换填区域采用机械开挖时，应避免坑底土层受扰动，留有30～50cm 厚的人工清理层。
2、褥垫层（1）施工前应做现场压实工艺性试验，获得褥垫层填料工艺参数，确定满足路基褥垫层压实要求的最佳压实厚度、松铺系数、碾压遍数、碾压速度、碾压组合方式、碾压最优施工含水率和检测验收手段和指标等工艺参数。
（2）垫层用砂、碎石进场时应进行验收，并对其杂质含量、粒径级配进行检验。
砂垫层铺设宽度及厚度应符合设计要求。
碎石垫层应采用级配良好且未风化的砾石或碎石，其最大粒径不得大于50mm含泥量不大于5%，且不含草根、垃圾等杂质。
（3）垫层基底应平整、碾压，无植物根系、浮土，平整度、排水坡符合设计要求。
（4）垫层的施工办法、分层铺填厚度、每层压实遍数等宜通过工艺试验确定。
一般情况下，垫层的分层铺填厚度可取200～300mm。
（5）褥垫层的检测指标和压实标准可按孔隙率n≤28％，压实度k≥0.92，Evd≥40MPa 控制。
3、土工格栅（1）用于路堤基底的土工格栅，严格按设计要求的材料、型号、技术指标等施工，不得随意改变或降低设计标准和要求；材料进场时应按规定的批次进行质量抽样检验。
材料运至工地后，应分批堆放在料棚（库）内，防止日晒雨淋，并保持材料棚通风干燥。
（2）土工格栅纵轴向沿主要受力方向铺设，受力方向的连接强度不应低于设计允许抗拉强度，纵向搭接15-20cm，横向10cm，搭接处用塑料带绑扎，并在铺设的格栅上每隔1.5-2m用U型钉固定于下承面，铺设的土工格栅应及时回填土料，铺设的土工格栅层数视技术要求。

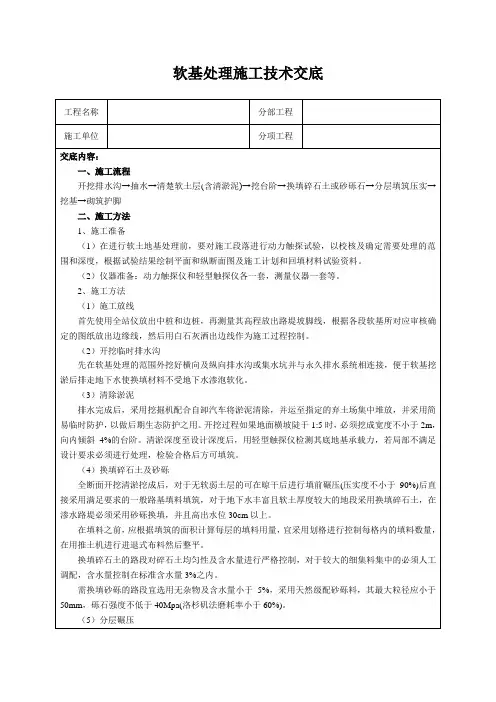

软基处理施工技术交底
2、施工方法
（1）施工放线
首先使用全站仪放出中桩和边桩，再测量其高程放出路堤坡脚线，根据各段软基所对应审核确定的图纸放出边缘线，然后用白石灰洒出边线作为施工过程控制。
（2）开挖临时排水沟
先在软基处理的范围外挖好横向及纵向排水沟或集水坑并与永久排水系统相连接，便于软基挖淤后排走地下水使换填材料不受地下水渗泡软化。
2、工艺控制：根据试验段的数据控制碾压速度遍数。
3、测量控制：两次碾压的下沉值不小于2mm，检验频率按6处/2000㎡。
四、安全注意事项
1、实行逐级安全技术交底制，由总监办组织有关人员对工程项目或专项进行书面详细安全技术交底，
2、加强施工现场安全教育
（1）针对工程特点，对所有从事管理和生产的人员进行全面的安全教育，重点对兼职安全员、领工员、班组长、从事场内机动车辆以及新工上岗、工人变岗和改变工艺等进行培训教育。对从事施工管理和生产的人员，未经安全教育不准上岗；新工人(含民工、临时工)未进行三级教育的不准上岗；变换工种或采用新技术、新工艺、新设备、新材料没有进行培训不准上岗。
（3）清除淤泥
排水完成后，采用挖掘机配合自卸汽车将淤泥清除，并运至指定的弃土场集中堆放，并采用简易临时防护，以做后期生态防护之用。开挖过程如果地面横坡陡于1:5时，必须挖成宽度不小于2m，向内倾斜4%的台阶。清淤深度至设计深度后，用轻型触探仪检测其底地基承载力，若局部不满足设计要求必须进行处理，检验合格后方可填筑。
交底人：
日期：年月日
被交底人：
日期：年月日
软基处理
工程名称
分部工程
施工单位
分项工程
交底内容：
一、施工流程
软基换填施工技术交底
软基换填施工技术交底一、前言软基换填施工是土地开发和工程建设中的一项重要工作。
在这个过程中，施工人员需要具备一定的专业知识和技术，以确保施工质量和工程安全。
本文将介绍软基换填施工技术的关键步骤和注意事项，以帮助施工人员更好地完成工作。
二、软基换填施工技术的概述软基换填施工技术是指将薄弱地基（软基）中的不稳定土进行挖掘或剥离，并使用合适的填料（如砂、石、混凝土等）填充至规定标高，以提高地基的承载能力和稳定性的一种施工方法。
这项工作通常需要在房屋建设、道路修建和土地开发等领域进行。
三、软基换填施工的关键步骤1. 剖面勘测：在进行软基换填施工前，施工人员应根据设计要求进行现场勘测。
勘测的目的是确定软基的实际情况，如软弱层位置、深度、持续范围等。
2. 出土处理：对于挖掘出的软基土，施工人员需要根据实际情况进行处理。
如果土质能够作为填料使用，则可以重新堆放或经过处理后再利用。
如果土质无法使用，应按照环保要求进行处理，如运输至指定的处理场地进行处理。
3. 硬质底板：在软基挖掘后，施工人员需要按照设计要求，在挖掘底部铺设一层压实的硬质底板，以提供稳定的施工基础。
4. 填料施工：选用合适的填料对软基进行填充。
填料应符合相应的规格要求，并经过勘察和试验确定。
填料施工应按照层次逐步进行，每一层填料应进行适当的辊压和湿润处理，以提高填料的密实度。
5. 水分控制：在填料施工过程中，施工人员需要控制填料的水分含量。
填料过干易导致填充效果差，填料过湿则会对填充层的稳定性产生不利影响。
因此，施工人员应根据土壤湿度进行合理的水分控制，确保填料的质量。
6. 单元施工监控：在软基换填施工过程中，施工人员需要进行单元施工的监控。
监控的目的是及时发现和纠正施工中的问题，确保施工质量。
监控内容包括填料厚度、辊压次数、水分含量等。
7. 施工报验：软基换填施工完成后，施工单位需要将施工情况报告给相关部门进行验收。
验收前，施工人员应对施工现场进行清理，并准备相关的验收文件，如施工记录、测试报告等。
软土地基处理技术交底
软土地基处理技术交底施工单位：工程名称分部分项工程工种（一）软土地基施工工艺流程图1 软土地基处理工序流程图（二）施工规定1、表层处理法（1）挖砂沟堆载预压1）本工法适用于软土存在硬壳层、软土底部埋深普遍不超过3m、填高不大于6m的路段。
2）砂垫层及砂沟采用无杂物中、粗砂，其含泥量不大于3%，细度模数不小于2.7。
3）砂垫层应设置至坡脚外50～100cm ，两侧用30cm厚的粘土封层，坡脚位置处的泄水管入水口设置土工布包裹碎石反滤层。
4）施工宜采用先横向砂沟、后纵向砂沟，逐段开挖、逐段填筑的原则。
5）砂垫层及基底的压实度按不小于90%控制。
（2）砂垫层堆载预压1）本工法适用于软土直接裸露于地表且软土底部埋深普遍不超过3m、填高不大于6m的路段，或者软土底部埋深普遍不超过3m，但不适合换填处治的路段。
2）按设计要求，在清理的基底上铺筑符合要求的水稳定性材料，分层铺筑、压实。
并宽出路基边脚50～100cm ，两侧用30cm厚的粘土封层，坡脚位置处的泄水管入水口设置土工布包裹碎石反滤层。
3）砂垫层采用无杂质的中、粗砂，其含泥量不大于3%，细度模数不小于2.7。
施工中应避免砂受到污染，严重污染的应换料重填。
4）砂垫层及基底的压实度按不小于90%控制。
5）具体见图2砂垫层断面图和图3图砂垫层加土工布断面图。
（3）反压护道1）施工前应对原地面进行清理。
2）反压护道应与路堤同时填筑，如分开填筑时，必须在路堤达到临界高度前筑好。
施工工艺要求与路堤填筑要求基本相同。
3）反压复道方施工示意图见4。
图4 反压护道施工示意图（4）土工合成材料1）土工合成材料技术、质量指标应满足设计要求。
土工合成材料在存放以及铺设过程中应避免长时间曝晒或暴露。
与土工合成材料直接接触的填料中严禁含强酸性、强碱性物质。
2）土工合成材料施工应符合以下规定①下承层应平整，摊铺时应拉直、平顺，紧贴下承层，不得扭曲、折皱。
在斜坡上摊铺时，应保持一定松紧度。
软基换填施工技术交底
软基换填施工技术交底一、引言软基换填施工技术是指在土地基工程中，将原有的软基土进行挖掘、清理，并用填充土进行替换，以提高软基的承载能力和稳定性的一种施工方法。
本文旨在对软基换填施工技术进行详细的交底，以确保施工顺利进行。
二、施工准备1. 施工前的准备工作在施工前，需进行详细的前期准备工作，包括对现场进行勘察、测量和设计，确定软基换填的区域和范围，制定详细的施工方案，并对施工人员进行培训和安全交底。
2. 材料准备软基换填施工所需的主要材料包括填充土、填充料、混凝土、排水材料等，这些材料需提前准备，并按照相应的要求进行质量检验和试验。
三、施工流程1. 土地基础清理在开始施工前，需对软基土进行清理和挖掘，清除杂物、旧基础等，确保软基土表面平整。
2. 基坑和导水系统的施工根据设计要求，进行基坑的开挖和导水系统的施工，包括基坑的处理、管道的铺设和防水措施等，以防止水分渗入软基土中。
3. 填充土料铺设选择合适的填充土料进行铺设，按照设计要求进行分层填充和夯实，保证填充土的密实度和承载能力。
4. 沉降观测在填充土料铺设完成后，需进行沉降观测，以评估软基换填施工的效果，并做出相应的调整和处理。
5. 竣工验收软基换填施工完成后，需进行竣工验收，对施工质量进行检查和评估，确保工程达到设计要求。
四、施工注意事项1. 安全措施在施工过程中，必须严格遵守安全操作规范，佩戴个人防护装备，确保施工人员的人身安全。
2. 施工质量控制严格按照施工方案和设计要求进行施工，加强施工现场管理，确保施工质量和工期。
3. 环境保护在施工过程中，要注意防止土地沉降对周围环境造成的影响，采取相应的措施进行保护和修复。
4. 沉降观测和记录在施工过程中，要及时进行沉降观测，记录相关数据，以便后续的工程评估和处理。
5. 施工期间的沟通与协调保持施工单位之间的沟通与协调，及时解决施工中出现的问题，确保施工进度和质量。
五、施工总结软基换填施工技术交底，对软基换填施工的基本流程、注意事项进行了详细的说明。
A4路基软基换填技术交底学习资料
A4路基软基换填技术交底施工技术交底施工单位：中国建筑股份有限公司编号：①机械设备组合搭配采用挖掘机装填料，自卸汽车运输填料，推土机整平作业，压路机碾压作业。
②施工测量a、用全站仪采用坐标法恢复中线桩，按断面法测量原始地面线，绘制路基横断面图，根据实测断面图确定出路槽开挖边线；b、为防止已挖好的路槽受到雨水浸泡及冲刷，应修建临时排水设施，以保持施工场地处于良好的排水状态，临时排水设施应与永久性排水设施相结合；c、将软土全部清除，直到取得监理工程师认可为止，并将其运到临时堆放地集中存放，用于将来弃土场的复耕。
2清除软土路基清表后，经碾压无法达到设计要求或明显的淤泥软土，经业主、监理、地勘、设计确认后再进行挖除作业。
用挖掘机将路槽中的软土及淤泥挖除，并运至指定位置或弃土场。
清理软土完成后，测量清除软土的基底标高。
3换填（1）施工准备施工前应对换填的范围和深度进行核实，换填范围为路基边坡坡率延伸范围内，换填深度根据软基情况确定，但换填深度不得超过3m。
收集场地工程地质资料和水文地质资料。
施工前应合理确定填料的粒径大小、铺料厚度和碾压遍数等参数。
（2）测量放样根据设计图纸要求，放出软土地基处理地段各点（起点、终点桩号，两侧宽度），并复核处理宽度和原地表标高。
画好平面图，经监理工程师和现场技术人员认可后，方可进行开挖施工。
（3）基底清理a、施工前得清除坑内浮土、积水和泥浆，基坑边坡必须稳定，防止塌方。
b、在挖除基础下一定深度内的软弱土层时，应避免坑底原状土层受扰动，为此可保留30～50cm厚土层暂不挖去，待换填料前再挖至施工图标示高程。
必须防止基坑边坡坍土混入填层。
4基坑检查检查基坑开挖是否达到设计要求，基坑基础承载力是否达到设计要求，基坑开挖尺寸是否满足施工要求。
5换填材料检验本合同段软土地基基础处理方法为换填片石，试验室应先测出换填石料的强度，必须达到设计或规范要求。
路基换填采用透水性材料，换填所用石料的粒径不小于10cm，并不大于碾压层厚的2/3，石料应采用岩性均匀，无裂纹，遇水不软化崩解的硬质岩石，浸水后抗压强度不得小于30mpa，软化系数大于0.8。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
软基换填技术交底
梧州市环城公路工程
施工技术交底记录表
承包单位：西部中大建设集团有限公司合同段：№2 监理单位：育才-布朗交通咨询监理有限公司编号：
附件：
梧州市环城公路
收方申请单
（须约请业主参加）
合同段：收表1
梧州市环城公路
（无须约请业主参加）
合同段：收表2
梧州市环城公路
现场收方记录单
合同段：编号:
监理单位：第页共页工程名称收方日期
工程位置
收方简图及计算
参与收方人员签字:
承包人: 总监办: 设计代表：业主:
现场收方记录单填写格式
小白板填写格式
所附照片格式：
Kx+000-Kx+100段软基换填原地面收方。
