新型扣装式中空塑料模板体系施工工法
中空塑料模板与方圆扣结合使用施工技术
中空塑料模板与方圆扣结合使用施工技术[摘要]随着新型建筑材料工艺的发展，国家对于新型建筑材料给予越来越多的重视和关注。
传统框架柱施工技术由普通模板与螺栓对拉加固结构组成，安装工艺复杂、耗时耗力，混凝土成型质量无法保障；中空塑料模板与方圆扣结合使用的新型施工技术，使用新型中空塑料建筑模板，具有周转次数高、工程成本低等特点，并使框架柱达到了清水混凝土施工水平，既节省人力、缩短工时，又提高了混凝土成型质量、免去抹灰施工工序，符合绿色施工提倡的“质量第一，以人为本，资源节约，生态环保”的理念。
本文首先对中空塑料模板与方圆扣结合使用施工技术施工工艺进行分析，结合项目实际应用情况，对其施工质量和效益进行分析研究。
[关键词]中空塑料模板；方圆扣；施工技术0引言1在建设工程中,模板技术对工程建设的质量、工程造价和工程效益都具有较大的影响,传统建筑木模板周转次数少、摊销费用大、废料处置和堆放占用大、易变形等缺点给建筑施工带来极大的不便，中空塑料模板作为新型建筑施工材料，具有强度高、重量轻、抗冲击强度大，周转次数高等优点，又节省了木材、钢材等自然资源，与方圆扣结合使用，安装程序简单、缩短工时，大大减少了工程成本，有效的提高了框架柱混凝土成型质量，免去了混凝土成型后抹灰施工工序，因此具有极大的经济效益和社会效益。
1、工程概况西安曲江文创中心项目位于西安市雁塔区南三环以南，金花路以西，金地翔悦天下小区以东，金光园小区以北。
项目总占地面积44954.22㎡，总建筑面积480892.38㎡。
其中一、二、六标段总建筑面积260750.45㎡，由5栋高层办公楼及周边地库组成，3#楼地上23层、4#楼地上23层、5#楼地上27层、6#楼地上28层、7#楼地上28层。
故综合考虑本工程3#、4#标准层结构（层高4.2m）5#、6#、7#标准层结构（层高3.3m）竖向结构独立柱模板拟采用中空塑料模板与方圆扣结合使用加固体系。
2、施工技术工艺原理框架柱采用新型环保材料塑料模板面板结合方圆扣可调模板加固施工原理是通过控制四个卡箍的空心槽来控制方柱的尺寸，采用楔形工具插入空心槽，卡箍末端上的空心槽与楔形工具配合可以加固各种尺寸的方柱。
塑料模板应用施工工法
难 污染环境
高 6-8
02 施工使用说明及注意事项
安装注意事项
1、 相交面的木方间距：木方间距根据楼板混凝土厚度而定，一般情况下， 小于15mm厚度的楼板，木方间距（中心距）为200～250mm。
安装注意事项
2、 剪力墙的木方间距：木方间距根据墙的高度和厚度调整间距，以墙高 2800mm，墙厚300mm为例，采用15mm厚模板的木方间距为100-150mm。
03 施工照片
施工照片
模板施工-1
模板施工-2
施工照片
拆模后效果-1
拆模后 效果-2
拆模后 效果-3
04 效益对比分析表
效益对比分析表
塑料模板与木模板效益模板
材料价格 使用次数
132元/张 132÷0.915÷1.83=78.83元/m2
50次以上，实际按30次计算
从对比分析表中可以看出，虽然塑料模板一次性投资较高，但塑料模板周转次数多、残值高，每次分摊费用仅为木模板的1/4左右， 比木模板低很多。塑料模板结构面可达到清水效果，进入装修阶段，内墙面可以省去抹灰找平工序，从质量上杜绝了室内墙面抹灰空 鼓、裂缝的通病；从施工成本上分析，节约了水泥、砂的原材料耗用，以及抹灰用工；同时加快了施工进度，缩短了工期。
普通塑料模板 耐磨
耐抗腐蚀 不可以
一般 不吸水不变形
可以 自脱模 易翘曲 15kg 可回收 较容易 无污染
高 20-30
木模板 不耐磨 不耐腐蚀 不可以
差 易破损变形
不可以 刷脱模剂
易翘曲 7.2kg 不可回收
难 污染环境
高 3-6
竹胶板 不耐磨 不耐腐蚀 不可以
差 易破损变形
不可以 刷脱模剂 易翘曲
塑料模板施工工法
塑料模板施工工法塑料模板施工工法一、前言塑料模板施工工法是一种借助塑料模板进行建筑结构施工的工艺方法。
与传统木模板相比，塑料模板具有重量轻、使用寿命长、成本低、施工效率高等特点，广泛应用于各种建筑工程中。
本文将介绍塑料模板施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点塑料模板施工工法具有以下特点：1. 重量轻：塑料模板由轻质材料制成，便于搬运和安装。
2. 使用寿命长：塑料模板具有耐腐蚀、耐磨损、耐水性能，可以多次重复使用，延长了施工工期。
3. 施工效率高：塑料模板拼装简单，具有较高的施工效率，能够提高工程进度。
4. 成本低：塑料模板制作工艺简单，成本相对较低，能够降低项目的总体造价。
三、适应范围塑料模板施工工法适用于各类混凝土结构的建筑工程，包括住宅、商业建筑、工业厂房等。
同时，也可应用于地下室、泳池、桥梁等特殊结构施工。
四、工艺原理塑料模板施工工法的工艺原理基于结构施工的理论和塑料材料的特性。
通过对施工工法与实际工程之间的联系，采取各种技术措施，确保施工的稳定性和质量。
主要技术措施包括模板的选择、连接方式、支撑系统的设计等。
这些措施保证了塑料模板的稳定性和形状的准确性，使其能够承受混凝土浇筑的压力和振动。
五、施工工艺塑料模板施工工艺主要包括以下几个施工阶段：1. 模板安装：根据结构设计，选择合适的塑料模板，并采用专用连接件将模板连接起来。
然后将模板固定在地面或墙壁上，并进行水平和垂直调整。
2. 钢筋安装：根据设计要求，进行钢筋的预制和安装。
通过预留的模板孔洞，将钢筋穿过模板，并进行调整和固定。
3. 混凝土浇筑：准备好混凝土，并通过泵送或人工浇筑到模板内部。
在浇筑过程中，要控制混凝土的流速和浇筑高度，同时采取振捣措施，确保混凝土的密实度。
4. 拆模与修补：混凝土养护结束后，拆除塑料模板，并对混凝土表面进行修补和清理。
按照设计要求进行养护和维护。
新型扣装式中空塑料模板体系施工工法(2)
附件《新型扣装式中空塑料模板体系施工工法》等注：1.《新型扣装式中空塑料模板体系施工工法》包含专利（专利号201430037190.5、201210138721.X、201410261892.0），经授权工法有效期内本省无偿使用；2.《施工升降机滑触线安装施工工法》包含专利（专利号201521088890.2），经授权工法有效期内本省无偿使用；3.《自旋可调独立支撑与新型轻钢喷塑模板系统施工工法》包含专利（专利号201420487318.8、201420488348.5），经授权工法有效期内本省无偿使用；4.《导轨式钢网附着升降脚手架施工工法》包含专利（专利号201410406223.8、201420465930.X、201420466045.3），经授权工法有效期内本省无偿使用；5.《艺雕砶砖饰面施工工法》包含专利（专利号201620488209.1），经授权工法有效期内本省无偿使用；6.《新型构造柱支模体系施工工法》包含专利（专利号201520598125.9），经授权工法有效期内本省无偿使用；7.《海绵城市建筑雨污水处理系统施工工法》包含专利（专利号201521023452.8、201521023324.3），经授权工法有效期内本省无偿使用；8.《顶管施工快速安全顶进施工工法》包含专利（专利号201520826348.6、201520959193.3），经授权工法有效期内本省无偿使用；9.《定型夹具式模板支撑杆系施工工法》包含专利（专利号201520112625.7），经授权工法有效期内本省无偿使用；10.《地下管线保护“横抬纵挑”施工工法》包含专利（专利号201320532328.9、201320532356.0），经授权工法有效期内本省无偿使用；11.《大口径装配式市政管道安装施工工法》包含专利（专利号201510297169.2），经授权工法有效期内本省无偿使用；12.RJGF（闽）—01—2008、RJGF（闽）—11—2008、FJGFSJ2—2012省级工法废止。
中空塑料模板与方圆扣结合的模板加固体系在场馆工程中的运用
中空塑料模板与方圆扣结合的模板加固体系在场馆工程中的运用作者：刘洪亮何亚军来源：《中国房地产业·中旬》2021年第09期【摘要】近年来，建筑施工逐渐从劳动密集型产业向技术密集型、材料密集型产业转变，同时国家对环保的重视程度也越来越高。
鉴于上述情况，中空塑料模板+方圆扣新型模板加固体系应用而生。
中空塑料模板+方圆扣新型模板加固体系以其施工方便、拆模后混凝土成型质量好、棱角顺直，结构垂直度和平整度好、经济效益显著等优点，迅速得的工程界的认可。
本文从一个工程实例出发，详细介绍了中空塑料模板+方圆扣新型模板加固体系应用情况、施工工艺、过程控制要点、经济效益等。
【关键词】中空塑料模板；方圆扣；模板加固；施工技术；质量；安全【DOI】10.12334/j.issn.1002-8536.2021. 26.0731、工程概况安阳市文体中心建设工程PPP项目地处安阳市中轴线中部，文昌大道以南、中华路以东、弦歌大道以北、永明路以西，项目总占地面积702.6亩，总建筑面积217577.46㎡。
本项目包括文化中心、体育中心两个部分。
体育中心体育馆工程位于黄河大道以北，中华路以东，永明路以西，海河大道以南，场馆（6000坐席）地上3层，地下层，建筑总高度23m，总建筑面积35354.89㎡，主要功能为6000座比赛场区、训练馆、配套设施、地下停车库及体育配套用房等。
主要结构形式为：框架结构，看台1～3层，采用框架结构。
本工程选取体育馆地上部分，主体结构柱施工时使用塑料模板和方圆扣加固体系。
2、中空塑料模板使用情况2.1 材料介紹中空塑料建筑模板是一种新型建筑模板材料，以现代化工HDPE和HDPP为原料，是一种重量轻、可塑性好的新型材料，同时具有强度高、韧性强、耐冲击、弹性强的特点。
中空塑料模板轻敲模即可脱落有效缩短工时，加快工程进度，减少模板清洁和保养费用。
中空塑料模板以塑代木，以塑代竹，不会产生有害的建筑垃圾，不会产生有毒气体，环保健康。

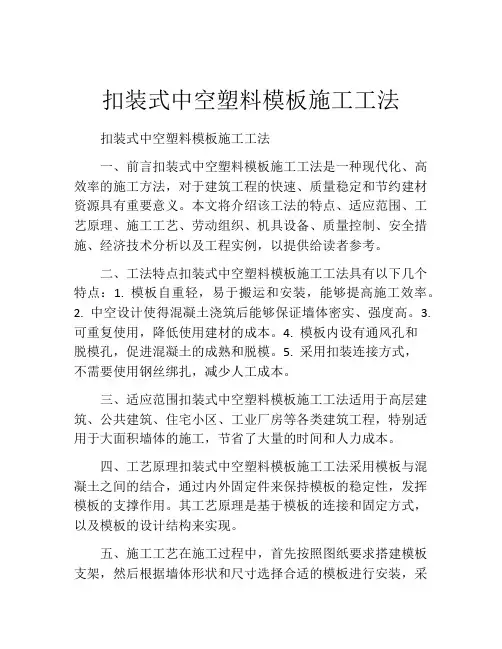

扣装式中空塑料模板施工工法(2)
扣装式中空塑料模板施工工法扣装式中空塑料模板施工工法一、前言扣装式中空塑料模板施工工法是一种现代化、高效率的施工方法，对于建筑工程的快速、质量稳定和节约建材资源具有重要意义。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以提供给读者参考。
二、工法特点扣装式中空塑料模板施工工法具有以下几个特点：1. 模板自重轻，易于搬运和安装，能够提高施工效率。
2. 中空设计使得混凝土浇筑后能够保证墙体密实、强度高。
3. 可重复使用，降低使用建材的成本。
4. 模板内设有通风孔和脱模孔，促进混凝土的成熟和脱模。
5. 采用扣装连接方式，不需要使用钢丝绑扎，减少人工成本。
三、适应范围扣装式中空塑料模板施工工法适用于高层建筑、公共建筑、住宅小区、工业厂房等各类建筑工程，特别适用于大面积墙体的施工，节省了大量的时间和人力成本。
四、工艺原理扣装式中空塑料模板施工工法采用模板与混凝土之间的结合，通过内外固定件来保持模板的稳定性，发挥模板的支撑作用。
其工艺原理是基于模板的连接和固定方式，以及模板的设计结构来实现。
五、施工工艺在施工过程中，首先按照图纸要求搭建模板支架，然后根据墙体形状和尺寸选择合适的模板进行安装，采用扣装方式连接各个模板，并使用内外固定件进行固定。
在模板安装完成后，根据需要设置通风孔和脱模孔，并进行混凝土浇筑。
浇筑完成后，等待混凝土凝固和养护，然后拆除模板。
六、劳动组织在扣装式中空塑料模板施工工法中，需要合理安排施工人员的分工和协作，确保施工工作顺利进行。
通常需要分为模板搭建组、模板安装组、混凝土浇筑组、模板拆除组等不同的劳动组织。
七、机具设备扣装式中空塑料模板施工工法需要使用的机具设备包括扣装工具、模板安装工具、混凝土搅拌机、起重机等。
这些机具设备的选择和使用方法对于施工工艺的顺利进行起到重要作用。
八、质量控制为了确保扣装式中空塑料模板施工工法的施工质量，需要采取一系列的质量控制措施，包括模板的准确安装、混凝土浇筑的均匀性和牢固性、模板拆除时的细心操作等。
中空塑料模板梁板柱施工工法
中空塑料模板梁板柱施工工法一、施工准备1.1 施工现场准备：确保施工现场清洁、平整，具备施工条件。
1.2 技术准备：熟悉施工图纸，进行技术交底，明确施工要求。
1.3 人员准备：确定施工队伍，进行人员培训和考核，确保施工技能和质量意识。
1.4 设备准备：检查施工设备（如搅拌机、模板、支撑等）是否齐全、完好。
二、材料选择与准备2.1 选择优质中空塑料模板，要求具有较高的强度、刚度和稳定性。
2.2 准备合格的钢筋、水泥、砂石等建筑材料。
2.3 对材料进行质量检验，确保符合设计要求。
三、模板设计3.1 根据施工图纸进行模板设计，确定梁板柱的形状、尺寸和结构。
3.2 考虑施工荷载、强度、稳定性和安全性等因素，进行模板结构设计。
3.3 确定模板的支撑体系和连接方式，确保施工质量和安全。
四、模板制作4.1 根据设计图纸进行模板制作，要求尺寸准确、表面平整。
4.2 确保模板拼接严密、接缝平整，符合防水要求。
4.3 对模板进行质量检验，确保符合设计要求。
五、模板安装5.1 根据施工顺序进行模板安装，确保梁板柱的模板安装位置准确。
5.2 按照设计要求进行模板支撑和固定，确保施工安全。
5.3 检查模板安装质量，及时纠正问题，确保施工质量。
六、混凝土浇筑与养护6.1 根据施工要求进行混凝土配合比设计，确保混凝土强度和稳定性。
6.2 进行混凝土浇筑，确保浇筑均匀、密实。
6.3 对混凝土进行养护，确保梁板柱的强度和稳定性。
七、模板拆除与清理7.1 确定模板拆除的时间和顺序，按照设计要求进行拆除。
7.2 对拆除后的模板进行清理和维护，确保模板重复使用时的质量。
八、质量检测与验收8.1 对梁板柱的施工质量进行检测，包括外观检查、尺寸检测、强度检测等。
8.2 对施工过程进行监督和检查，确保各环节的质量符合要求。
中空塑料模板与方圆扣结合使用施工工法(2)
中空塑料模板与方圆扣结合使用施工工法中空塑料模板与方圆扣结合使用施工工法一、前言中空塑料模板与方圆扣结合使用的施工工法是一种新型的施工技术，能够提高施工效率、降低成本，并且具备良好的实用性和可靠性。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点该工法的特点包括：模板材料轻巧、强度高、施工周期短、操作简便、可重复使用、施工质量好等。
相比传统的木模板，中空塑料模板与方圆扣结合使用不仅减少了施工材料的消耗，还节省了人力和物力资源，并且能够提高工程的整体质量。
三、适应范围中空塑料模板与方圆扣结合使用的施工工法适用于各种类型的建筑工程，如住宅楼、公共建筑、工厂厂房等。
无论是混凝土墙体还是楼板，都可以采用该工法进行施工。
同时，该工法还适用于不同的施工环境，如高温、低温、潮湿等。
四、工艺原理该工法的工艺原理是将中空塑料模板与方圆扣结合使用，通过咬口或锁扣的方式固定模板，形成一个闭合的模板体系。
这样可以在施工过程中有效支撑混凝土，使其在硬化过程中保持稳定性，并达到设计要求。
五、施工工艺在施工过程中，先要准确布置模板，根据设计要求进行定位和固定。
然后，将中空塑料模板与方圆扣按照工程要求拼接和连接，形成一个整体的模板体系。
接下来，进行混凝土浇筑，确保混凝土填充完整，并且不漏浆。
最后，待混凝土达到强度要求后，进行拆模和修理，使得模板可以重复使用。
六、劳动组织在施工过程中，需要合理安排施工人员、设备和材料的使用。
根据工程的规模和要求，对施工人员进行培训和管理，确保施工过程的顺利进行。
七、机具设备该工法所需的机具设备包括：塑料模板、方圆扣、脚手架、振动器、搅拌机等。
这些设备能够提高施工效率和施工质量，使得工程可以按时完成。
八、质量控制为了确保施工过程中的质量达到设计要求，需要采取一系列的质量控制措施。
首先，要对塑料模板和方圆扣进行质量检验，确保其符合施工要求。
