CAD图导入Sketchup中一次成面的方法
Cad平面图导入SU后如何一次成面
Cad平面图导入SU后如何一次成面
前提导入SU后，选中该图，在图上点击右键选择“炸开”。
2、 用黑箭头框选平面所有线条，点击插件工具条上的“生成面域”工具 ，确定。
3、此时所有一层平面均成面域（有些房间或者墙面如果没有成面请用黑箭头框选没有生成面域的线条重复2操作，如果还不行就用铅笔慢慢描吧。。。）。然后用黑箭头选中被填充了的房间块，Delete.
此法可快速成面，不需用铅笔逐一描点。
教你如何将dwg等高线导入SketchUp中完美创建地形
2、将dwg文件导入SketchUp。 3、使用SUAPP2中Fredo6插件集内的【地形工具色渐变，更加直观，完成。
补充：加了每5米高一个的色彩等高线，是不是比在GIS里的地形分 析图还漂亮。大家可以思考下如何做的，方法就不说了。 总结一下：整理后的原始dwg格式地形等高线文件7.4M大小，最后 生成的skp格式地形文件只有不到1M的大小。 生成的速度也挺快，当然这要取决于你电脑的配置了。
全套玻璃门CAD图 /dp/688/
cad室内平面装修图 /dp/687/
教你如何将dwg等高线导 入SketchUp中完美创建地 形
制作过程非常简单，而且论坛里都有相关帖子和教程，只是有些帖 子很老了，可能都没人记得了，翻出来给大家再温习温习。 喜欢的同学可以下载来自己玩一下。 1、整理dwg文件，只保留带有高程的等高线，附件为整理过后的 dwg地形文件，带高程。dwg格式等高线附件请点击原文去下载。

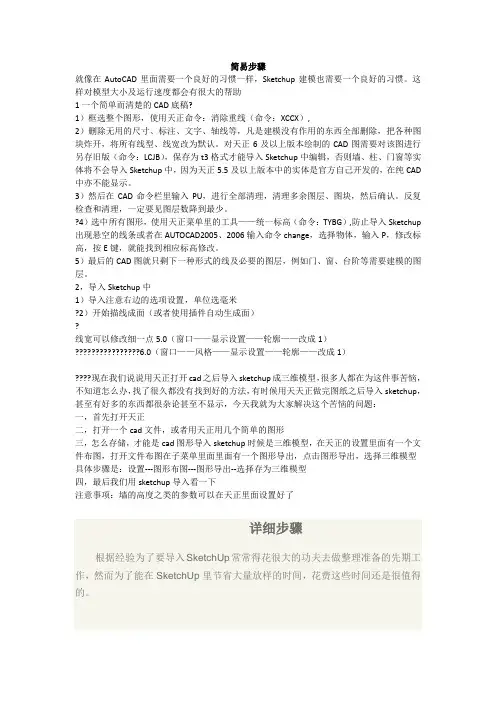

cad导入su前准备工作
简易步骤就像在AutoCAD里面需要一个良好的习惯一样，Sketchup建模也需要一个良好的习惯。
这样对模型大小及运行速度都会有很大的帮助1一个简单而清楚的CAD底稿?1）框选整个图形，使用天正命令：消除重线（命令：XCCX）,2）删除无用的尺寸、标注、文字、轴线等，凡是建模没有作用的东西全部删除，把各种图块炸开，将所有线型、线宽改为默认。
对天正6及以上版本绘制的CAD图需要对该图进行另存旧版（命令：LCJB），保存为t3格式才能导入Sketchup中编辑，否则墙、柱、门窗等实体将不会导入Sketchup中，因为天正5.5及以上版本中的实体是官方自己开发的，在纯CAD 中亦不能显示。
3）然后在CAD命令栏里输入PU，进行全部清理，清理多余图层、图块，然后确认。
反复检查和清理，一定要见图层数降到最少。
?4）选中所有图形，使用天正菜单里的工具——统一标高（命令：TYBG）,防止导入Sketchup 出现悬空的线条或者在AUTOCAD2005、2006输入命令change，选择物体，输入P，修改标高，按E键，就能找到相应标高修改。
5）最后的CAD图就只剩下一种形式的线及必要的图层，例如门、窗、台阶等需要建模的图层。
2，导入Sketchup中1）导入注意右边的选项设置，单位选毫米?2）开始描线成面（或者使用插件自动生成面）?线宽可以修改细一点5.0（窗口——显示设置——轮廓——改成1）????????????????6.0（窗口——风格——显示设置——轮廓——改成1）????现在我们说说用天正打开cad之后导入sketchup成三维模型，很多人都在为这件事苦恼，不知道怎么办，找了很久都没有找到好的方法，有时候用天天正做完图纸之后导入sketchup，甚至有好多的东西都很杂论甚至不显示，今天我就为大家解决这个苦恼的问题：一，首先打开天正二，打开一个cad文件，或者用天正用几个简单的图形三，怎么存储，才能是cad图形导入sketchup时候是三维模型，在天正的设置里面有一个文件布图，打开文件布图在子菜单里面里面有一个图形导出，点击图形导出，选择三维模型具体步骤是：设置---图形布图---图形导出--选择存为三维模型四，最后我们用sketchup导入看一下注意事项：墙的高度之类的参数可以在天正里面设置好了详细步骤根据经验为了要导入SketchUp常常得花很大的功夫去做整理准备的先期工作，然而为了能在SketchUp里节省大量放样的时间，花费这些时间还是很值得的。
cad导入su怎么成面
cad导入su怎么成面我们平时在CAD中画图之后有的会要求导入进SU中，那么大家知道cad导入su怎么成面吗?下面是店铺整理的cad导入su怎么成面的方法，希望能给大家解答。
cad导入su怎么成面的方法一：这个问题有两个插件解决，一个是边线工具，一个是封面工具。
cad导入su怎么成面的方法二：规划图从CAD导入Sketchup后，曲线相交的地方经常会出现断点，描线很麻烦，该怎么办?因为Sketchup会把CAD的曲线拟合成多段直线，所以相交出会出现一点点的误差。
要想闭合就必须手工把这一点点误差补上或删掉，确实很麻烦。
如果用找线头的插件，就可以看到在直线和曲线相交的地方有很多断开的区域，所以即使用自动封面插件也不能很好的生成面。
设想一下，一个几千平方米的规划图，上百上千个面，一个一个去描的话，不死也要脱层皮了，左图是未处理的CAD导入Sketchup后，运行找断线插件和自动封面插件的结果。
可以看到很多断头，封面也不正确。
右图是经过处理的CAD导入Sketchup后，运行找断线插件和自动封面插件的结果。
可以看到没有断头，封面基本正确。
对这个问题，我想了很多种办法。
以前我是在CAD里对复杂区域就做成闭合面域导入Sketchup，但是也很麻烦。
后来想到，如果在CAD里手动把相交的地方打断，那么两边就是单独两条曲线，这样导入Sketchup后相交点的坐标就不会变动，也就不会出现细小的误差了。
经过实验，这个方法可行。
但是那么多的相交点，一个一个的去处理会非常麻烦。
国内最好的SketchUp爱好者交流乐园!SketchUp最具专业的中文论坛!4 i$ ^) H. v$ [, S3 Y所以我在网上搜索能一次性把所有相交点都打断的程序。
还真找到了!!经过测试，效果非常好，除了对闭合的圆和椭圆不能起作用外，对 PLINE，LINE，ARC，SPLINE都能正确打断。
处理后的图形再导入Sketchup，就没有断头了。
cad导入su的正确导入步骤
CAD导入SU的正确导入步骤CAD Sketchup圣经这个里面也说的很详细了。
总结一下我的经验（仅供参考）：1 整理cad中的线，确保cad图绘制的精确。
（线条的衔接）-（如果是一个场景，将一些图块可以分别另存为cad文件，分别进行su 建模，最后再导入；注意要找寻一个相对点，以便模型完成后导入时找寻正确位置）2 保存cad文件的路径中不能有中文。
3 cad文件最好将整体选中进行“炸开”操作。
否则有可能导入su有的图块无法显示。
4 导入su后进行图层整理等常规操作。
收藏分享回复引用heixing管理员UID13#楼发表于 2009-3-9 22:29 | 只看该作者关于sketchup，SU初学者圣经圣诞来了，在其他网站看了好的帖子来给大家分享！如果你有更好的招数，拿出来和大家共享一下子吧！1、建模--步骤:首先，一条原则是我们应该尽量将模型量控制在最简单，最小。
当然，如果你以建立细致入微的模型为乐趣的话，那么可以不必遵循这个原则。
但是，如果你是用su来养家活口，维持生计，那么过分细致的模型是没有必要的。
你应该努力在完成工作的前提下，将模型建的尽量简单。
一旦你不得不更改模型的时候，尤其是本来即将完成时，需要更改的话，越简单的模型越容易修改。
如果你的模型按照一定的原则清晰的分成了组或组件，那么其实你就可以将任意组件保存成一个单独的文件，在需要改变组件的时候，只需要打开保存的那个文件，进行编辑并保存，然后在含有这个组件的模型中，重新调用就可以了，这样做不必受场景中其他东西的干扰，编辑速度也快。
具体做法：在需要保存的组件上点击右键－最后登录2010-5-29另存为(Save as...)，保存成独立的.skp文件。
需要重新载入时，在需要载入的组件上点击右键－载入(Load...)，新的组件就被替换进来。
如果你边建模边推敲方案，那么就先建立一个大的体块，随着你设计的深入，逐渐将模型加入细节。
你可以轻松的将一些粗糙的大体块替换为精致的模型，当然前提是你要有足够深入的设计。

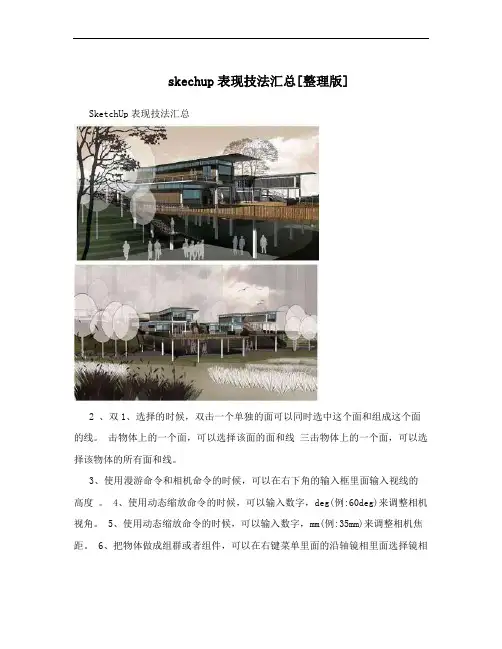

skechup表现技法汇总[整理版]
![skechup表现技法汇总[整理版]](https://img.taocdn.com/s3/m/df8bde38680203d8cf2f2418.png)
skechup表现技法汇总[整理版] SketchUp表现技法汇总2 、双1、选择的时候，双击一个单独的面可以同时选中这个面和组成这个面的线。
击物体上的一个面，可以选择该面的面和线三击物体上的一个面，可以选择该物体的所有面和线。
3、使用漫游命令和相机命令的时候，可以在右下角的输入框里面输入视线的高度。
4、使用动态缩放命令的时候，可以输入数字，deg(例:60deg)来调整相机视角。
5、使用动态缩放命令的时候，可以输入数字，mm(例:35mm)来调整相机焦距。
6、把物体做成组群或者组件，可以在右键菜单里面的沿轴镜相里面选择镜相方式。
7、选择物体，用比例缩放命令，选择缩放方向以后输入-1，可以镜相物体。
8、利用推拉命令一次,下次运用推拉命令时双击可重复上次的尺寸。
9、选择物体时按住ctrl可以增加选择,按住shift可以加减选择,同时按住ctrl和shift为减选择。
10、shift+鼠标中键为pan功能。
11、当锁定一个方向时(如平行,极轴等)按住shift可保持这个锁定。
12、选择状态下单击物体是选线或面双击是线和面而三击可以选体选择物体后按住CTRL 用移动复制命令可以直接复制物体而如果该物体已经做成组的话复制出来的物体依然在同一组里使用橡皮檫只能删除线而不能删除面所以如果要删除一个面上杂乱的线用橡皮檫要比框选物体后用DEL命令方便。
13、滚轮+左键全按是pan哦，注意先按滚轮，在按左键。
14、在复制移动(按CTRL复制)后输入x/ 的数值时，如输入5/则两物体之间出现4个物体，如输入4/则两物体之间出现3个物体，阵列也一样～15、在导出cad时有一个选项(options，在save/cancel键下方)，进入其中并选择边线(edges)和面(faces)，导出后就线和面都有了。
16、查看,,显示隐藏组件,快捷键是shift+a。
crtl+A全选,同时按住Shift和ctrl点击不想隐藏的物体,再按隐藏的快捷键就可以了。
CAD导SU一次性封面小教程
CAD导SU一次性封面小教程
CAD导SU一次性封面小教程
前几天发了个插件，Edge Tools (边界工具),这个插件的封面和检测功能十分强大，
这里放一个小教程，它的使用非常简单。
因为它可以节约大量的时间，所以非常有必要学习使用，例如下面这个例子，基本用插件10秒就搞定了。
这里我画了一个CAD，里面有曲面，CAD底下待会会提供下载，自己可以拿去练习下。
好，让我们开始，我们最常用的封面插件应该就是SUAPP插件的生成面域了，这里就不再介绍，前面SUAPP插件部分有说过。
第一步，我们导入CAD至SU
第二步，用SUAPP插件的生成面域工具封面，这里我们发现很多地方没有封好
仔细看曲面和直线间由CAD-SU有间距
第三步，这一步是为了给大家演示他的使用才点的，大家熟练之后可以跳过，检查下断线的部位。
第四步，测量下断线和弧线建的距离。
第五步，点图示按钮，输入大于上步测量距离的数字，然后点确定
确定之后我们放大发现断线自动连接好了
第六步，再次用用SUAPP插件的生成面域工具封面，搞定。
CAD导入Sketchup建模基本详细步骤
CAD导入 Sketchup建模基本详细步骤
软件之间的相互协作。 CAD导图建模详细步骤。 工具/原料 CAD2007 天正7.5 Sketchup Suapp1.25免费版（Suapp吧出品） 方法/步骤 1
2
3
4
5 6 7
8 9 10 11
12 13 14
15 16 17 18
19 20 21 22
23 24 25 26
27 28 29 30
31 32 33 34
35 36 37 38
39
注意事项 CAD图层一定要管理好。 导出天正文件类型一定是T3文件 导入SU，单位要为mm。因为cad图问题变大，按照0.1、0.01等比例缩小。 在SU中灵活使用shift和ctrl键。 使用SUAPP吧免费版（或者收费版）插件，快速建模。 注意检查正反面，尤其对于新手 注意细节问题，不要因为细节为后期修改模型带来麻烦。 以上就是CAD导入Sketchup建模基本详细步骤，大家看明白了吗？希望能对大家有所帮助！
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD图导入Sketchup中一次成面的方法(转) 2009-07-21 13:47 来源: 作者：某7 网友评论 0条浏览次数 266 转入论坛浏览
规划图从[color=#005eac]CAD[/color]导入[color=#005eac]Sketchup[/color]后，曲线相交的地方经常会出现断点，描线很麻烦，该怎么办？
因为Sketchup会把CA D的曲线拟合成多段直线，所以相交出会出现一点点的误差。
要想闭合就必须手工把这一点点误差补上或删掉，确实很麻烦。
如果用找线头的插件，就可以看到在直线和曲线相交的地方有很多断开的区域，所以即使用自动封面插件也不能很好的生成面。
设想一下，一个几千平方米的规划图，上百上千个面，一个一个去描的话，不死也要脱层皮了，呵呵。
左图是未处理的CAD导入Sketchup后，运行找断线插件和自动封面插件的结果。
可以看到很多断头，封面也不正确。
右图是经过处理的CAD导入Sketchup后，运行找断线插件和自动封面插件的结果。
可以看到没有断头，封面基本正确。
对这个问题，我想了很多种办法。
以前我是在CAD里对复杂区域就做成闭合面域导入Sketchup，但是也很麻烦。
后来想到，如果在CAD里手动把相交的地方打断，那么两边就是单独两条曲线，这样导入Sketchup后相交点的坐标就不会变动，也就不会出现细小的误差了。
经过实验，这个方法可行。
但是那么多的相交点，一个一个的去处理会非常麻烦。
所以我在网上搜索能一次性把所有相交点都打断的程序。
还真找到了！！经过测试，效果非常好，除了对闭合的圆和椭圆不能起作用外，对PLINE，LINE，ARC，SPLINE都能正确打断。
处理后的图形再导入Sketchup，就没有断头了。
封面的效果也很不错，对于局部椭圆之类的对象，再简单描一下就可以了。
-------------------------------------------------------------
好，接下来我们看看具体的做法吧，以AUTOCAD2006为例：
第一步：下载LISP程序，下载地址：
/viewthread.php?tid=295&extra=page%3D1&frombbs=1
第二步，解压下载的文件。
选择解压到当前文件夹，解压完成后出现一个LISP的文件夹。
第三步，把文件夹拷贝到CAD的安装目录下，如D:\Program Files\AutoCAD 2006\lisp
第四步，设置工作目录。
打开AUTOCAD，点击“工具”菜单>>“选项”，在选项对话框中点击“文件”，展开“支持文件搜索路径”，然后点击“添加”。
在出现的路径箭头后输入你的LISP放置的路径，如D:\Program Files\AutoCAD 2006\lisp，然后确定。
第五步，加载程序。
点击“工具”菜单>>“AutoLisp”>>“加载应用程序”，选择“breakall.lsp”文件，然后点击“加载”，再点“关闭”。
第六步，运行程序。
在AUTOCAD命令行输入QINGLI，然后回车。
命令行提示选择对象时选择要打断的对象，然后回车，命令执行完毕。
如果所选对象中有圆或椭圆，就会提示无法打断周期性曲线，不用管它。
第七步，DWG导入Sketchup。
这个步骤就不用我多说了。
将整理好的文件导入SU，运行自动封面插件，就可以得到很好的封面效果。
------------------------------------------------------------
自动封面插件在SUAPP和SUTOOL中都有集成，可以到迅雷搜索下载。
或者不想安装集成插件的，这个是自动封面插件的单独下载：
/freescripts/MakeFaces
------------------------------------------------------------
后记：有些机子可能要把三个文件都加载了才能运行QINGLI命令。
