一、三物理电与磁易错压轴题（难）

1．两个电磁铁A和B都用粗细相同的漆包线绕制而成，其外形及所用的铁芯都相同，但线圈面数不同(外观上看不出)要比较哪个电磁铁的线匝数多，小明用相同的恒压电源、滑动变阻器、导线、开关，并提供足够多的大头针，连接电路进行了图两个实验。

(1)关于小明的实验：

①磁性较强的电磁铁是______ (选填“A”或“B”)。依据是_____ ；

②该实验，无法比较哪个电磁铁的线圆匝数更多，原因是______；

(2)利用上述器材设计实验，要求能比较哪个电磁铁的线圈匝数更多(可增加一个器材，或不增加器材)：

①步骤(可用文字或画图表述)______；

②结论分析：______。

【答案】A 吸引大头针的数量较多不能确保流过两个电磁铁的电流相同见解析吸引大头针数量较多的电磁铁，线圈匝数较多

【解析】

【分析】

【详解】

(1)[1][2]由图可知电磁铁A吸引的的大头针数量比电磁铁B多，可判断电磁铁A的磁性较强。

[3]影响电磁铁磁性强弱的因素有线圈匝数、电流大小，该实验中无法通过电磁铁磁性强弱来判断谁的线圈匝数多，谁的少，原因在于无法确保流过两个电磁铁的电流相同。

(2)[4]步骤：将电磁铁A、B串联在一个电路中，通过它们的电流相等，是电磁铁A、B上的线圈匝数不同。

[5]结论分析：在电磁铁通过电流相同时，线圈匝数较多的电磁铁，吸引大头针数量较多；线圈匝数较少的吸引大头针数量较少；可判断：吸引大头针数量较多的电磁铁，线圈匝数较多。

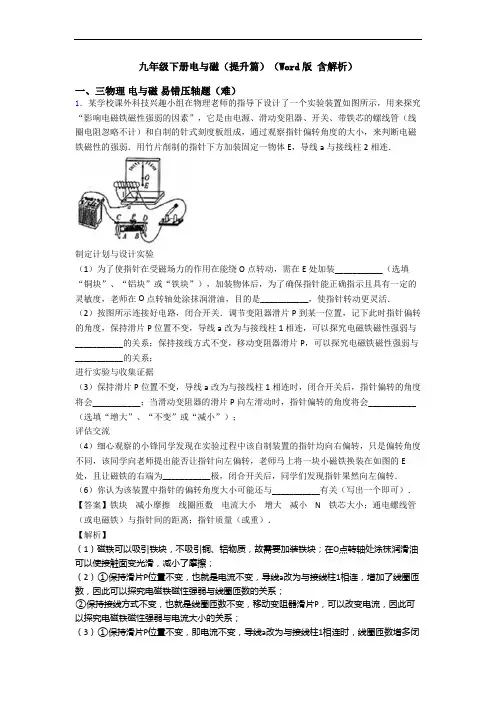

2．某学校课外科技兴趣小组在物理老师的指导下设计了一个实验装置如图所示，用来探究“影响电磁铁磁性强弱的因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．

制定计划与设计实验

（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装___________（选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是___________，使指针转动更灵活．

（2）按图所示连接好电路，闭合开关．调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与___________的关系；

进行实验与收集证据

（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会___________；当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”、“不变”或“减小”）；

评估交流

（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图的E 处，且让磁铁的右端为___________极，闭合开关后，同学们发现指针果然向左偏转．（6）你认为该装置中指针的偏转角度大小可能还与___________有关（写出一个即可）．【答案】铁块减小摩擦线圈匝数电流大小增大减小 N 铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．

【解析】

（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；

（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；

②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；

（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；

（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质

量，这样摆动起来更轻松． 3．在学习了电和磁的知识后，小杰在家里饶有兴趣地做起了小实验．他找了一枚缝衣针，在“吸铁石”上擦了几下，然后用一根细软的棉线将缝表针悬挂起来井保持水平，结果发现静止后针尖总是指向南方，这说明缝衣针已经磁化成了一枚小磁针。

为验证奥斯特实验，小杰把通电的台灯(60 W)导线移到缝衣针的下方，并靠近缝衣针平行放置，结果发现缝衣针并未发生偏转，带着疑问，小杰在科学课堂上与大家展开讨论。结果出现了两种不同观点，这时，老师让小杰用两节干电池(3 V)和一段电阻丝(15 Ω)重新做这个实验．结果缝衣针发生了偏转。

(1)磁化后，这枚缝衣针的针尖是________极；(填“S ”或“N ”)

(2)在课堂实验中，电阻丝中通过的电流大小为________安；

(3)下面是同学们在课堂讨论中形成的两种观点，通过小杰的课堂实验可以否定的是______(填“A ”或“B ”)

A ．台灯线内有两根导线，且电流方向相反，产生的磁性相互抵消

B ．台灯线内电流太小，产生的磁场太弱，不足以让小磁针偏转

【答案】S 0.2 B

【解析】

【分析】

【详解】

(1)[2]缝衣针被悬挂起之后针尖总是指向南方，根据人们对磁极的规定可知，针尖是南极，即S 极。

(2)[2]由欧姆定律公式可得，课堂实验中，电阻丝中通过的电流大小为

3V ==0.2A 15Ω

U I R =

(3)[3]台灯导线中的电流为 60W =0.27A 220V

P I U 台灯台灯台灯=≈ 可见电阻线中的电流与台灯导线中的电流大小相差不大，所以台灯线不能使缝衣针偏转不是由于电流太小引起的；其真正的原因应该是，台灯是交流电，并行的导线中瞬间的电流方向是相反的，因此产生的磁场相互抵消，不会使缝衣针发生偏转，故B 可以否定。

4．如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置．

（1）闭合开关后，当导体ab 向左或向右运动时，电流表指针偏转，当导体ab 向上或向下运动时，电流表指针不偏转，说明闭合电路中的部分导体在磁场中做 运动时导体中会产

生感应电流．

（2）在此实验过程中，是能转化为能．

（3）实验中发现，当导体ab向左运动时，电流表指针向右偏转，当导体ab向右运动时，电流表指针向左偏转，说明．

（4）小明猜想“感应电流大小可能与导体运动速度大小有关”，他验证猜想的过程是：让导体在第一次实验中运动较慢，在第二次实验中运动，观察两次实验中的，然后进行分析与判断．

【答案】（1）切割磁感线；（2）机械；电；（3）感应电流的方向跟导体运动方向有关；（4）较快；电流表的指针偏转情况．

【解析】

试题分析：（1）导体ab向上或向下运动时，没有切割磁感线，所以电流表不偏转，而左右运动时，切割磁感线，所以电流表偏转，则产生感应电流的条件是闭合电路中的部分导体在磁场中做切割磁感线的运动时导体中会产生感应电流；

（2）在实验过程中，机械能转化成电能；

（3）导体切割磁感线的方向不同，电流表指针的偏转方向不同，这说明感应电流方向与导体运动方向有关；

（4）若探究感应电流的大小与导体运动速度的关系，要使导体一次运动较慢，一次运动较快，观察电流表指针偏转的角度是否相同．

【考点定位】电磁感应

5．如图所示是同学们安装的直流电动机模型．

(1)在某次安装直流电动机模型活动中，小孙、小金、小星各自把安装好的电动机接入电路，闭合开关线圈均不转．若小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是_____________；若小金用手轻轻把电刷(铜片)弯曲一下，线圈就转动起来，则她的线圈不转的原因是______________；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是________________．

(2)线圈正常转动后，若把电源的两极对调一下，观察到线圈转动的________发生变化；若改变线圈中的电流大小，观察到线圈转动的________发生变化．

(3)许多家用电器用到电动机，请你列举一种装有电动机的家用电器的名称：__________．【答案】线圈在平衡位置换向器与电刷接触不良(或摩擦过大)磁体磁性太弱方向

速度电风扇(或洗衣机等)

【解析】

【分析】

【详解】

（1）闭合开关线圈均不转．

小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是线圈在平衡位置，转动一个角度后，线圈两边受力不平衡，线圈会持续转动；

小金用手轻轻把电刷（铜片）弯曲一下，线圈就转动起来，则她的线圈不转的原因是：换向器与电刷接触不良，无电流通过，也可能是摩擦过大，调整后摩擦力小了，线圈转动；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是磁体磁性太弱．

（2）直流电动机的转动方向与磁场方向和电流方向有关；

线圈正常转动后，若把电源的两极对调一下，电流方向改变，所以观察到线圈转动的方向发生变化；

若改变线圈中的电流大小，观察到线圈转动的速度发生变化．

（3）许多家用电器用到电动机，日常家电中装有电动机的有：电风扇、洗衣机等．

6．小明利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”．

（1）磁铁不动，闭合开关，导体棒沿________（选填“上下”或“左右”）方向运动时，电流表指针会发生偏转．

（2）导体棒不动，闭合开关，磁铁上下运动，电流表指针______（选填“会”或“不会”）发生偏转．

（3）断开开关，无论磁铁如何放置、导体棒怎样运动，电流表指针都不发生偏转．由此小明得出结论：闭合电路得一部分导体在磁场中做_________运动时，电路中就产生感应电流．

（4）小明进一步猜想，感应电流的大小可能与导体运动速度和磁场强弱有关．为了探究感应电流的大小与磁场强弱是否有关，他应进行的操作是：__________．

【答案】左右不会切割磁感线用磁性不同（大小不同）的两块磁铁，让导体棒分别以相同的速度向相同的方向运动，观察电流表指针偏转角度的大小

【解析】

分析：根据产生感应电流的条件分析即可以做出前三问；运用控制变量法设计实验解决第四问．

解答：（1）磁铁不动，闭合开关，导体棒沿左右方向运动时能切割磁感线，电路中会产生感应电流，故电流表指针能发生偏转；

（2）导体棒不动，闭合开关，磁铁上下运动，没有切割磁感线，电路中不会产生感应电流，故电流表指针不能发生偏转；

（3）断开开关，无论磁铁如何放置、导体棒怎样运动，电流表指针都不发生偏转．因为电路没有闭合，由此小明得出结论：闭合电路得一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流．

（4）小明进一步猜想，感应电流的大小可能与导体运动速度和磁场强弱有关．为了探究感应电流的大小与磁场强弱是否有关，应采用控制变量法，具体操作为：用磁性不同（大小不同）的两块磁铁，让导体棒分别以相同的速度向相同的方向运动，观察电流表指针偏转角度的大小；

故答案为 (1). 左右 (2). 不会 (3). 切割磁感线 (4). 用磁性不同（大小不同）的两块磁铁，让导体棒分别以相同的速度向相同的方向运动，观察电流表指针偏转角度的大小；

【点睛】本题重点是电磁感应现象的条件有两个，一为闭合回路、二为部分导体切割磁感线，两个缺一不可．

7．为了探究导体在磁场中怎样运动才能在电路中产生电流，采用图中所示的实验装置进行实验：

(1)将用细导线悬挂的导体放入蹄形磁体中，闭合开关，电流计指针不偏转，让导体在蹄形磁体中左右运动，电流计指针____偏转；断开开关，让导体在蹄形磁体中左右运动，电流计指针____偏转。（填“会”或“不会”）

(2)将用细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，电流计指针____偏转；让导体在蹄形磁体中斜向上或斜向下运动，电流计指针___偏转。（填“会”或“不会”）

(3)综合(1)(2)中的实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是____电路的一部分，且一定要做____运动。

(4)在这个实验中____能转化为了电能。

【答案】会不会不会会闭合切割磁感线机械

【解析】

【分析】

【详解】

(1)[1]将细导线悬挂的导体放入蹄形磁体中，闭合开关，没有切割磁感线，电流计指针不偏转；让导体在蹄形磁体中左右运动，导体切割磁感线，有感应电流产生，电流计指针会偏转；[2]断开开关，让导体在蹄形磁体中左右运动，虽然导体切割磁感线，但由于开关断开，电路没有电流，电流计指针不会偏转；

(2)[3][4]将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运

动，导体没有切割磁感线，没有感应电流产生，电流计指针不会偏转；闭合开关，让导体在蹄形磁体中斜向上或斜向下运动，导体做切割磁感线运动，有感应电流产生，电流计指针会偏转；

(3)[5][6]综合(1)(2)中的实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是闭合电路的一部分，且一定要做切割磁感线的运动；

(4)[7]此实验中消耗了机械能，获得了电能，是将机械能转化为电能的过程。

8．在“探究什么情况下磁可以生电”的实验中：

（1）小星设计的电路如图甲所示，在蹄形磁体的磁场中放置一根导线ab，ab的两端分别跟开关，螺线管连接，螺线管旁放置一个小磁针，当ab中产生电流时，螺线管中有_____通过，小磁针会发生偏转．

（2）小星闭合开关后，不管导线ab在磁场中怎样运动，小磁针都不偏转，是没有产生电流，还是产生的电流太微弱？他换用了一个灵敏电流表代替螺线管和小磁针，如果灵敏电流表指针发生偏转，表明ab中产生电流，实验的情况如图乙所示．

A．观察并分析①②③现象可知：导体静止时，_____产生感应电流；导体沿着磁感线方向运动时，_____产生感应电流；导体切割磁感应线运动时，_____产生感应电流．（均选填“能”或“不能”）

B．观察并分析③④现象可知：产生感应电流的条件之一是_____ ．

（3）对比图甲和图乙两次实验后，小星认为：图甲中小磁针不发生偏转，不是没有产生电流，而是_____ ．

（4）实验中，如果导体不动，只要马蹄形磁体_____ 运动（填“上下”“前后”或“左右”）也能产生感应电流．

【答案】电流不能不能能形成闭合回路产生的电流太小左右

【解析】

【分析】

【详解】

(1)[1]当ab中产生电流时，闭合回路中都会有电流，则螺线管有电流通过，能产生磁场，使小磁针偏转；

(2)A．[2]根据图示可知，导体静止时不能产生感应电流；

[3]当导体沿磁感线方向运动时，即上下运动，不能产生感应电流；

[4]当导体左右运动，切割磁感线运动时，能产生感应电流；

B．[5]根据③④现象可知，要产生感应电流，必须是在闭合回路中；

(3)[6]图乙实验表明是可以产生感应电流的，因此图甲中小磁针不动是因为电流太小，产生

的磁场太弱，无法使小磁针偏转；

(4)[7]实验表明，要产生感应电流，需要导体做切割磁感线运动，若导体不动，则需要马蹄形磁体左右运动，也可产生感应电流．

9．如图甲所示,使线圈位于两磁极间,

(1)通电后,图甲中ab段导线的电流方向是_______(选择“由a到b”、“由b到a”).图甲中ab 段导线受磁场力的方向向上,用箭头标示出图丙中ab段导线所受磁场力的方向.

(2)线圈转过图乙所示位置,用_________的办法可使线圈靠磁场力继续顺时针转动至少半圈.

(3)若把图甲中的电源换为电阻,快速转动线圈,电阻发热.此过程机械能先转化为__能再转化为__能.

【答案】由a到b改变电流方向电内

【解析】

(1)通电后，如图甲，电流经过开关，由a到b，故图中中ab段导线的电流方向是由a到b，图甲中ab段导线受磁场力的方向向上，在丙图中电流与甲图中相同，磁场方向也相同，所以丙图中ab段导线所受磁场力的方向仍为向上．

(2)如图乙搁置，线圈两边受磁场力的方向分别向上和向下，所以此处为平衡位置，要使线圈转过图乙所示位置时继续转动，应该在转过此位置时改变线圈中的电流方向．

(3)若把图甲中的电源换为电阻,快速转动线圈，线圈会切割磁感线运动，产生感应电流，所以电阻发热，即由于电磁感应现象，产生的电流，机械能转化为电能；电流通过电阻时，由于电流的热效应，电能转化为内能．

10．小明同学做了一个如图所示的装置，闭合开关，用外力使导体棒ab水平向右移动，发现导体棒cd也随之运动起来，在此实验中：

（1）实验装置中的甲部分，应用的物理原理是_____．

（2）实验装置中的乙部分，在cd棒运动过程中，是将电能转化成_____能．

（3）此装置中_____（填“甲”或“乙”）部分产生的现象，与生活中电动机的工作原理

是相似的．

【答案】电磁感应现象机械乙

【解析】

【分析】

（1）电磁感应现象，即闭合电路的部分导体在磁场中做切割磁感线运动，此时电路中就会产生感应电流，发电机就是利用该原理制成的；（2）直流电动机原理是通电导线在磁场中受力的作用；故由题干中电路的结构和特点分析判断即可解决该题．

【详解】

(1)由题干图可知：闭合开关，将导体ab水平向右移动，此时相当于闭合电路的一部分导体在磁场中做切割磁感线运动，故导体中会有感应电流产生，这是利用电磁感应现象的原理实现的，此时导体ab相当于电源；

(2)此装置中的cd相当于放入磁场中的通电导体，据通电导体在磁场中受力的作用，故cd 受力运动，它是将电能转化为机械能；

(3)电动机是利用通电导线在磁场中受力作用的原理工作的，故与乙装置产生的现象相类似．

故答案为(1)电磁感应现象;(2)机械;(3)乙．

11．在探究“影响电磁铁磁性强弱的因素”实验中，小明用铁钉制成简易电磁铁甲、乙，并设计了如图所示的电路．

（1）实验中是通过吸引大头针的数量来显示电磁铁磁性的强弱，当滑动变阻器滑片向左移动时，电路中的电流________（填“增大”、“不变”或“减小”），电磁铁吸引大头针的个数增多，说明电流越________，电磁铁磁性越强．

（2）根据图示的情景可知，电磁铁甲的上端是________极；电磁铁________（填“甲”或“乙”）的磁性较强，说明电流一定时，线圈匝数________，电磁铁磁性越强；实验发现被电磁铁吸引的大头针下端是分散的，其原因是大头针被磁化，________．

（3）该实验用了控制变量法和________法．

【答案】增大大 S 乙越多同名磁极相互排斥转换

【解析】

【分析】

【详解】

（ 1 ）由图可知：甲乙串联，乙的匝数比甲的多，当滑动变阻器滑片向左移动时，滑动变阻器接入电路的电阻变小，电路中的电流增大，电磁铁吸引大头针的个数增多，说明电流越大，电磁铁磁性越强；

（ 2 ）根据甲的线圈上的电流方向，结合安培定则可知：甲的上端为 S ，下端为 N ；乙吸

引的大头针数多，说明乙的磁性强，这说明：在电流一定时，线圈匝数越多，电磁铁磁性越强；大头针被磁化，同一端的磁性相同，互相排斥，所以下端分散；

（3）该实验运用了转化法，将电磁铁磁性的强弱转换为吸引大头针的个数．

12．如图所示实验中，闭合开关，静止于金属轨道上的金属杆向左运动．

(1)这个现象说明了磁场对通电导体具有______的作用，观察实验现象后，应立即断开开关，这是为了防止电流过大，长时间通电损坏_______．

(2)若要让金属杆向右运动，应采取的方法是_______．

A．改变电流方向或改变磁场方向

B．只能改变电流方向

C．电流方向和磁场方向同时改变

D．只能改变磁场方向

(3)实验中发现金属杆较重，不易起动，用下列轻质材料管替代金属杆后，会使实验效果明显的是_______．

A．细薄的塑料管

B．将锡箔纸卷在铅笔上成细管状，再抽出铅笔，形成的锡箔细管．

【答案】力电源AB

【解析】

【详解】

(1)如图电路,闭合开关，静止于金属轨道上的金属杆向左运动，这个现象说明了磁场对通电导体具有力的作用；因为实验时，电路近似短路，电流较大，所以观察实验现象后，应立即断开开关，这是为了防止电流过大，长时间通电损坏电源．

(2)因为导体受磁场力的方向与电流方向和磁场方向有关，所以只要改变其一，金属杆就会向右运动，故选A。

(3)实验中发现金属杆较重，不易起动，用轻质材料管替代金属杆，则替代材料必须是导体，若为绝缘体，不能导电，没有电流，不会受磁场力；

A．细薄的塑料管，是绝缘体，故A错误；

B．将锡箔纸卷在铅笔上成细管状，再抽出铅笔，形成的锡箔细管．锡箔纸能导电，且质量轻，摩擦力小，故Ｂ符合题意。

所以会使实验效果明显的是B．

13．下图是“探究什么情况下磁可以生电”的装置，导体ab、开关、灵敏电流表用导线连接，组成电路．

（1）实验中，我们通过电流表指针是否偏转来判断电路中是否有_______；通过指针偏转的方向判断_________________．

（2）闭合开关，让导体ab在磁场中上下运动，发现电流表的指针_______；让导体ab静止，磁铁水平向右运动，则电流表的指针______．（选填“偏转”或“不偏转”）（3）如果想进一步探究感应电流的大小与导体运动的快慢是否有关，则应闭合开关，保持其它条件不变，只改变 _____________，观察____________得出结论．

【答案】感应电流感应电流的方向不偏转偏转导体运动的快慢电流表的示数【解析】

【分析】

（1）在探究感应电流的实验中，是通过灵敏电流表指针的偏转来却定感应电流的产生及电流方向的；

（2）产生感应电流的条件是闭合电路的部分导体在磁场中做切割磁感线运动；

（3）要验证感应电流的大小和导体切割磁感线运动快慢的关系，就要控制其它因素一定，而导体的运动的速度不同．

【详解】

（1）感应电流就是通过灵敏电流表的指针偏转来体现的，若灵敏电流表的指针发生偏转，就说明产生了感应电流；同时还可以通过指针偏转的方向判断电流的方向；

（2）闭合开关，让导体ab在磁场中上下运动，由运动方向与磁感线方向平行，没有切割磁感线，所以电流表的指针不偏转；

让导体ab静止，磁铁水平向右运动，切割磁感线，则会产生感应电流，电流表的指针偏转。

（3）要验证感应电流的大小和导体运动快慢的关系，就要控制其它因素一定，而导体的运动快慢不同，通过观察电流表的指针偏转情况，得出感应电流的大小和导体运动速度的关系。

14．小双想探究感应电流的大小与什么因素有关？他设计了如图所示的装置进行实验。铁块上绕有导线，线框与灵敏电流计（G表示）相连（线框高度大于铁块高度，实验过程中线框不旋转）。

（1）当开关闭合时，电磁铁的A端是_____极。

（2）让线框分别从h1和h2(h2大于h1)竖直下落并穿入磁极A、B之间，G表指针对应的偏转角度分别为θ1和θ2（θ2大于θ1），这样做的目的是为了探究感应电流的大小与线框切割磁感线的_______有关。

（3）把变阻器的滑片移至左端，线框从h1的高度下落，G表指针的偏转角为θ3，观察到θ3大于θ1，表明感应电流的大小还与磁场_________有关。

（4）将电源的正、负极对调，让线框从h1的高度下落，G表的指针反转，此现象说明：感应电流的方向与磁感线的_________有关。

【答案】 S 速度强弱方向

【解析】试题分析：（1）由图可知，电流从左边电磁铁的左端流入，根据安培定则可知，电磁铁的A端为S极；（2）感应电流的大小与切割磁感线的速度有关；线框分别从h1和h2（h2大于h1）竖直下落并穿入磁极A、B之间，h2的高度高，下落的速度大，则感应电流越大，故θ2大于θ1，所以该实验是为了探究感应电流的大小与线框切割磁感线的速度有关；（3）影响电磁铁磁性强弱的因素有电流，其他因素一定时，电流越大，磁场越强；把变阻器的滑片移至左端，滑动变阻器接入电路的电阻最小，电流最大，则电磁铁的磁性最强；在导体切割磁感线速度不变的情况下，观察到θ3大于θ1，说明产生的感应电流增大；故感应电流的大小与磁场强弱有关；（4）将电源的正、负极对调，磁感线的方向发生了变化，让线框从h1的高度下落，G表的指针反转，这说明感应电流的方向发生了变化；故感应电流的方向与磁感线的方向有关。

【考点定位】电和磁

15．磁感应强度B用来描述磁场的强弱，国际单位是特斯拉，符号是“T”．为了探究电磁铁外轴线上磁感应强度的大小与哪些因素有关，小鹭设计了如图所示的电路，图甲电源电压6V，R为磁感应电阻，其阻值随磁感应强度变化的关系图线如图．

（1）当图乙S2断开，图甲S1闭合时，电流表的示数为_____mA．闭合S1和S2，图乙中滑动变阻器的滑片P向右移动，图甲中电流表的示数逐渐减小，说明磁感电阻R处的磁感应强度B逐渐_____．

（2）闭合S1和S2，滑片P不动，沿电磁铁轴线向左移动磁感电阻R，测出R离电磁铁左端的距离x与对应的电流表示数I，算出R处磁感应强度B的数值如表．请计算x=5cm 时，B=_____T．

（3）综合以上实验数据可以得出“电磁铁外轴线上磁感应强度随电磁铁电流的增大而

_____，离电磁铁越远，磁感应强度越_____．

【答案】60 增大 0.40 增大小

【解析】

试题分析：（1）当图乙S2断开，图甲S1闭合时，即磁场强度为零，据图2可知，此时的R=100Ω，故此时电路中的电流是：I=U/R=6V/100Ω=0．06A=60mA；图乙中滑动变阻器的滑片P向右移动，有效电阻变小，电流变大磁场变强，图甲中电流表的示数逐渐减小，即R 的电阻变大，据此分析可知：磁感电阻R处的磁感应强度B逐渐增大；（2）x=5cm时，对于图表得出电流是30mA，据欧姆定律可知，R=U/I=6V/0．03A=200Ω，故对应磁场的强度是0．40T；（3）综合以上实验数据，分析（2）中的表格数据可以得出“电磁铁外轴线撒花姑娘磁感应强度随电磁铁电流的增大而增大，离电磁铁越远，磁感应强度越小。

【考点定位】电与磁
