PID图上塔、反应器、换热器等化工设备结构画法及代号

PID图上塔、反应器、换热器等化工设备结构画法及代号

PID图上塔、反应器、换热器等化工设备结构画法及代号各种各样的化工设备是化工厂中最常见和必不可少的,而每一种化工设备在图纸上都有它特有的形状,那么,这些设备你都能够看一眼就说出它的名称吗?各种各样的化工设备是化工厂中最常见和必不可少的,而每一种化工设备在图纸上都有它特有的形状,那么,这些设备你都能够看一眼就说出它的名称吗?化工设备种类繁多,分类方法具有多种方式方法,例如按结构材质分,可分为碳钢设备、不锈钢设备、非金属设备。

按承受压力可分为高压设备、中压设备和真空设备、常压设备等。

现按使用功能粗分如下:(1)化工容器类:有槽、罐、釜等;(2)分离塔器类:有填料塔、浮阀塔、泡罩塔、转盘塔等(3)反应器:有管式反应器、流态化反应器、搅拌釜反应器等(4)换热器:有列管式、板式换热器、蛇管换热器等(5)加热炉:有电加热炉、管式裂解炉、废热锅炉等;(6)结晶设备:溶液结晶器、熔融结晶器等(7)其他各种专用化工设备等。

塔设备(代号T)填料塔喷淋塔降液管受液盘浮阀塔塔板泡罩塔塔板升气管筛板塔塔板分配器(分布器)喷淋器丝网除沫层填料除沫层反应器(代号R)固定床反应器列管式反应器流化床反应器反应釜(闭式带搅拌夹套)反应釜(开式带搅拌夹套)反应釜(开式带搅拌夹套内盘管)工业炉(代号F)箱式炉圆筒炉烟囱火炬换热器简图固定管板式列管换热器浮头式列管换热器釜式换热器螺旋板式换热器蛇管式(盘管式)换热器喷淋式冷却器刮板式薄膜蒸发器列管式(薄膜)蒸发器抽风式空冷机送风式空冷机带风扇的翅片管式换热器。

化工设备图样—化工设备视图的简化画法(化工制图课件)

化工设备图样—化工设备视图的简化画法(化工制图课件)
)当多孔板的孔径相同且按一定的角度规则排 列时,用细实线按一定的角度交错来表示孔的中心 位置,用粗实线表示钻孔的范围,同时画出几个孔 并注明孔数和孔径;若多孔板画成剖视时,则只画 出孔的轴线,省略孔的投影。
按规则排列换热器管板的简化画法
1、标准件和外购件的简化画法 2.接管和法兰的简化画法 3.液面计的简化画法 4.单线示意画法 5.设备整体示意画法 6.不同材料剖面画法 7.重复结构的简化画法
5、设备整体示意画法
为了表达设备的完整形状、有关结构的相对位置和尺寸,可采用设备整 体的示意画法,即按比例用单线(粗实线)画出设备外形和必要的设备内件 ,并标注设备的总体尺寸、接管口、人(手)孔的位置等尺寸,如图所示。
6、不同材料的剖面
为了区分不同的材料,采用不同的剖面表示形式,下面是几 种常见材料的剖面形式。
2、接管及管法兰
在装配图中,不论管法兰的连接面是什么形式(平面、凹凸面、榫槽面),管法兰的画法 均可简化,其连接面形状及焊接型式(平焊、对焊等),可在明细栏及管口表中注明
画出接管部分剖面 接管与法兰的环焊缝
法兰螺栓孔的位置
注意:法兰外径和螺栓孔定位尺寸 要按比例画。 (在管道图中,法兰均简化为线段表示)
化工制图及CAD
知识点9:化工设备图的简化画法
1、标准件和外购件
(1)标准零部件已有标准图, 在化工设备图中不必详细画出, 可按比例画出反映其外形特征的 简图,并在明细栏中注明其名称、 规格、标准号等
(2)外购零部件在化工设备图 中,只需根据主要尺寸按比例用粗 实线画出简图。同时在明细栏中注 其外形轮廓明其名称、规格、主要 性能参数和“外购”字样等
3、液面计
在装配图中,带有两个接管的玻 璃管液面计,可用细点画线和符号 “+”(粗实线)示意性的简化表示。

化工装配图表达方法与设备图画法

化工装配图表达方法与设备图画法
1.国家标准规定的视图由哪些视图组成?(掌握) 2.什么是基本视图?投影规律是什么?(掌握) 3.什么是向视图?如何标注向视图?(掌握) 4.什么叫局部视图?如何绘制与标注局部视图?
(掌握) 5.什么叫斜视图?如何绘制与标注斜视图?( 掌
握)
返回
1.国家标准规定的视图由哪些视图组成?(掌握)
A —A
剖面线
剖面区域
A
移去
剖切面
A A
移去
2.如何绘制剖视图?(掌握)
(1)正确选择剖切面
一般剖切面应平行于相应的投影面;剖切面应通过零件孔、 槽的轴线或与零件的对称面重合。
(2)绘制零件的完整图形的其它视图
剖切面是假想画法,并没有真的将机件剖开,所以除剖视图 外其它视图均应以完整图形绘制。
化工装配图表达方法和 设备图画法
化工装配图表达方法和设备图画法
6.1 零件外形的表达 6.2 零件内部结构的表达 6.3 标准件 6.4 零件图 6.5 化工设备的表达方法 6.6 化工设备图的尺寸标注、技术要求及表格内
容 6.7 化工设备图的画法 6.8 化工设备图的识读
返回
6.1 零件外形的表达
标注方法与向视图标注方法类似,只是需要用波浪线在局部视图上标注断裂边 界,且断裂边界线不能超出轮廓线。
返回
B C
E
DB
E
C
D
F
F
返回
4.什么叫局部视图?如何绘制与标注局部视图?(掌握)
将物体的某一部分向基本投影面投射所得的视图称为局部视图。 标注方法与向视图标注方法类似,只是需要用波浪线在局部视图上标注断裂边
能超出实体轮廓线,也不能画在机件的中空处。
返回
单一剖切面

7_2_2_3化工设备图的简化画法

7_2_2_3化工设备图的简化画法
图2-19 换热器列管的简化画法
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
化工设备图的简化画法
化工设备上标准化零部件或结构形状简单的零部件为简便
作图,可采用简化画法。
2.重复结构的简化画法
(5)多孔板上的直径相同、 按一定角度规则排列的孔, 用一定角度交叉的细实线表 示出孔的中心位置及孔的分 布范围,只需画出几个孔并 注明孔数和孔径;若孔径相 同且以同心圆的方式排列, 其简化画法如图2-20所示。
国家示范性职业学校数字化资源共建共享计划 化学工艺专业精品课程
化工 识图
模块二
化工设备图的识读
课题2. 化工设备图的图示方法
哈密职业技术学校
化工识图精品课程
化工设备图的简化画法
化工设备上标准化零部件或结构形状简单的零部件为简便
作图,可采用简化画法。
1. 标准化零部件的简化画法
化工设备上结构已标准 化的零部件,只需按主要尺 寸、比例用粗实线画出它们 的外形轮廓,在明细栏中注 明其名称、规格、标准号等, 如图2-17所示。
图2-16 设备分段表示示意图
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
化工设备图的简化画法
化工设备上标准化零部件或结构形状简单的零部件为简便
作图,可采用简化画法。
2.重复结构的简化画法
(4)设备中按一定规律排列 的管束(列管式换热器的换热 管 ) ,如图 2-19中只画出其中 一根或几管子,其余管子 用轴线表示。
图2-17 标准零部件的简化画法
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
化工设备图的简化画法
化工设备上标准化零部件或结构形状简单的零部件为简便

化工设备装配图与工艺流程图的绘制PPT

化工设备装配图与工艺流程图的绘制PPT

审核与修改
对完成的装配图进行仔细审核,及时修改错误和 不规范之处,确保图纸的质量。
02
化工工艺流程图绘制基础
工艺流程图的定义与作用
定义
工艺流程图是用图形符号和文字表示 化工生产过程中原料、半成品、设备 和操作流程的示意图。
作用
用于描述化工生产过程,帮助操作人 员了解生产流程,为工艺设计和优化 提供依据,便于生产管理和故障排查。
详细描述
某石油加工厂的设备装配图与工艺流程图绘制项目规模庞大,涉及大量的石油加工设备 和管道。由于精度要求高,绘制人员需要具备高超的绘图技巧和经验,以确保图纸的准 确性和完整性。此外,由于涉及易燃易爆等安全因素,绘制人员还需要充分考虑安全因
素,确保图纸的安全性和可靠性。
案例三
总结词
专业性强、细节要求高、法规符合性重要
确保图纸中各部分的比例一致 ,使图纸更加准确。
标注清晰
在图纸中添加清晰、准确的文 字标注,方便阅读和理解。
03
化工设备装配图与工艺流程图的关联
设备与流程的对应关系
设备装配图与工艺流程图在化工设计中相互关联,设备装配 图展示了设备的结构、尺寸和安装要求,而工艺流程图则描 述了原料、工艺条件和产物的流动过程。
工艺流程图的绘制流程
收集资料
了解化工生产过程,收集相关资料,包括设 备、管道、阀门、仪表等。
确定绘图比例和图幅
根据实际情况选择合适的绘图比例和图幅大小 。
绘制流程方框图
根据工艺流程顺序,绘制各个设备的方框图,标 注设备名称和编号。
绘制管道及附件
根据设备间的连接关系,绘制管道及附件,如阀门 、仪表等。
工艺流程图在设备装配图中的作用
工艺流程图为设备装配图的绘制提供 了指导,它确定了设备的数量、类型 和位置,有助于合理安排设备的布局 和连接顺序。

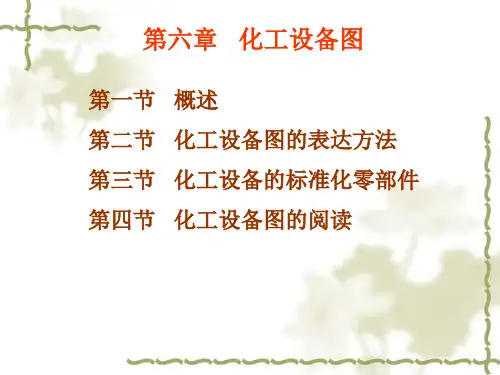

化工制图CAD第六章 化工设备图

化工制图CAD第六章 化工设备图

2. 填充物的表示法 当设备中装有同一规格 的材料和同一堆放方法 的填充物时,在剖视图 中,可用交叉的细实线 表示,同时注写规格和 堆放方法;对装有不同 规格的材料或不同堆放 方法的填充物,必须分 层表示,并分别注明填 充物的规格和堆放方法, 如图所示。
3. 管束的表示法 当设备中有密集的 管子,且按一定的规 律排列或成管束时, 在装配图中可只画出 其中一根或几根管子 ,其余管子均用中心 线表示,如图所示。
二、管口方位的表达方法
化工设备上的接管口和附件较多,其方位在设备制造、 安装和使用时都很重要,必须在图样中表达清楚。 由于化工设备图 采用了旋转法表达管 口,所以用管口方位 图,来表示管口在设 备上的真实方位。 管口方位图中以 中心线表明管口方位 ,用单线(粗实线) 示意画出设备管口。 同一管口,在主视图 和方位图中应标注相 同的小写拉丁字母。
七、设备整体的示意画法
为了表达设备的完整形状、有关结构的相对位置和尺寸,可 采用设备整体的示意画法,即按比例用单线(粗实线)画出设备 外形和必要的设备内件,并标注设备的总体尺寸、接管口、人 (手)孔的位置等尺寸,如图所示。
液面计的简化画法
设备的整体示意画法
第三节 化工设备的标准化零部件
一、筒体和封头 (一)筒体 筒体是用来进行化学反应,处理或储存物料的设备主体部
分,一般由钢板卷焊成形,其大小由工艺要求确定。筒体的主要尺寸是直 径、高度(或长度)和壁厚。卷制成形的筒体,其公称直径系指筒体的内 径。采用无缝钢管作筒体时,其公称直径系指钢管的外径(当直径小于500 毫米时,可用无缝钢管作筒体)。筒体直径应在国家标准《压力容器公称 直径》所规定的尺寸系列中选取, 标记示列:筒体 GB/ T 9019—1988 DN1200 表示公称直径为1200毫米 的筒体。在明细栏中,一般采用“DN1200×12,H(L)=2500”来表示公称 直径为1200毫米,高或长为2500毫米的筒体。 表6-9 压力容器公称直径/mm (摘自GB/T9019—1988)

化工设备装配图的表达及视图选择.

化工设备装配图的表达及视图选择.

(三)管口方位 的表达方法
设备上的接 管口和附件 较多,其方 位可用管口 方位图表示。 同一管口, 在主视图和 方位图上必 须标注相同 的小写字母 或数字。 当俯(左) 视图必须画
(四)断 开与分段 (层)的 表达方法
较长(或较高)的设备,沿长 度(或高度)方向相当部分的 形状或结构相同或按规律变化 时,可采用断开画法。 当设备不宜采用断开画法但图 幅又不够时,可采用分段(层)画 出。
(2)螺栓孔和螺 栓连接的简化画法
•螺栓孔可用中心线和轴线表示,而圆孔的投影则可省略不 画,如图(a)所示。 •装配图中的螺栓连接可用符号“×”(粗实线)表示,若 数量较多,且均匀分布时,可以只画出几个符号表示其分 布方位,如图(b)所示。
(3)填充 物的表示法
当设备中装有同一规格的材料和同一堆 放方法的填充物时,在剖视图中,可用交叉 的细实线表示,同时注写规格和堆放方法。 对装有不同规格的材料或不同堆放方法 的填充物,必须分层表示,并分别注明填充 物的规格和堆放方法,如图所示。
职业教育应用化工技术专业教学资源库《化工设备认知与制图》课程
化工设备装配图的表达 及视图选择
吉林工业职业技术学院
化工设备装配图的表达
(一)规定画法
对于紧固件以及轴、 键、销等实心件若按纵 向剖切,且剖切平面通 过其对称平面或轴线时, 这些结构均按不剖绘制。
(二)多次旋转表达方法
•液面计a和人孔b分别采用 顺时针和逆时针方向旋转 450至平行于正投影面的 位置后,在主视图上画出 的。 •多次旋转时允许不做任何 标注,但这些结构、管口 的周向方位必须在俯(左) 视图中表示清楚。

化工设备装配图的视图选择
(三)选择辅助视图和各种表达方法

化工设备图纸

化工设备图纸

回转体
2.1 化工设备的基本结构特点
2. 尺寸相差悬殊
如下图中,设备直径是∮1200mm,而筒体壁厚只是6mm
2.1 化工设备的基 本结构特点
3. 很多设备高(或长) 径比大
如右图中,设备直径是 ∮1800mm,而设备高度 确有25952mm
2.1 化工设备的基本结构特点
3. 很多设备高(或长)径比大
卧式设备主要采用主、左视图;在主视图中采用全剖视图的 表示方法,在左视图中采用局部剖视的表示方法
2.多次旋转的表达方法
较多开孔及接口管 为清楚表达管口或开孔结构和方位
主视图采用设备多次旋转的表达方法表示管 口或开孔结构 俯左视图表示管口方位
2.较多开孔及接口管
如: 在主视图中表示的e管口,是设备逆时针旋转了45 °进行的图示; 而A向视图表示设备上所有管口的方位
再如下图中,设备直径是∮800mm,而设备长度确有7128mm
2.1 化工设备的基本结构特点
4. 有较多的开孔和接管
2.1 化工设备的基本结构特点
5. 很多设备对材料有特殊要求
因为设备处理的都是化工物料,因此对材料有一定的要求
2.1 化工设备的基本结构特点
零部件之间的连接大量采用焊接结构
如下图中,筒体与下封头,接管和设备主体,支座和设备主体等都采用了 焊接结构
薄涂层
厚涂层
薄衬层
厚衬层
焊缝的表示方法
(1) 常用焊接方法数字代号
大量采用焊接结构
焊缝的表示方法
对接 (2) 焊缝的接头形式 角接 T字接 搭接
焊缝的表示方法
(3) 焊缝的规定画法
一般用焊缝符号表示(详见书中介绍)
也可以采用图示方法(如下图所示)
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

§7-1 化工设备装配图的内容
一张完整的化工设备图,包括以下基本内容。
一、一组视图 二、必要的尺寸 三、管口表 四、技术特性表 五、技术要求 六、零部件序号、明细栏和标题栏
一、一组视图
用以表达化工设备的工作原理、各部件 间的装配关系和相对位置,以及主要零件的 基本形状。图例采用两个基本视图,比较清 晰地表达了贮罐的工作原理、结构形状以及 各零部件间的装配关系。
4、其他要求 设备在机械加工、装配、油漆、保 温、防腐、运输、安装等方面的要求。
六、零部件序号、明细栏和标题栏
零部件序号、明细栏和标题栏的内容、形式与 机械装配图的内容形式基本一致。
§7-2 化工设备装配图的表达方法
化工设备装配图的表达方法应与化工设备结 构特点相适应。
一、化工设备的基本结构及其特点
三、管口表
管口表是说明设备上所有管口的用途、规格、连 接面形式等内容的一种表格,供备料、制造、检验 或使用时参考。
管口表一般画在明细栏的上方。管口表的格式如 下图所示。
四、技术特性表 技术特性表是表明设备的主要技术特性的一种
表格,一般安排在管口表的上方。其格式有两种, 分别适用于不同类型的设备,如下图所示。
技术特性表的内容
技术特性表的内容包括:工作压力、工作温度、 设计压力、设计温度、物料名称等。对于不同类型 的设备,需增加相关内容。如容器类,增加全容积 (m3);反应器类,增加全容积和搅拌转速等;换热 器类,则增加换热面积等;塔器类,则增加基本风 压与地震烈度等内容。
五、技术要求
技术要求是用文字说明在图中不能(或没 有)表示出来的内容,包括设备在制造、试验 和验收时应遵循的标准、规范或规定,以及对 于材料、表面处理及涂饰、润滑、包装、运输 等方面的特殊要求,作为制造、装配、验收等 过程中的技术依据。
2)封头 标注壁厚和封头高(包括直边高度)。
3)接管
标注管口内径和壁厚;接管为无缝钢管时, 则标注“外径×壁厚”。
在化工设备图中,由于零件的制造精度不高, 故允许在图上将同方向(轴向)的尺寸注成封闭 形式,对于某些总长(或总高)或次要尺寸,通 常将这些尺寸数字加注圆括号“()”或在数字 前加“≈”,以示参考之意。
二、必要的尺寸
化工设备图上的尺寸,是制造、装配、安装和 检验设备的重要依据。标注尺寸应完整、清晰、 合理,以满足化工设备制造、检验和安装的要求。
1、尺寸种类
化工设备图主要用来表达设备的工作原理、 各零部件间的装配关系。因此,化工设备图主要 包括以下几类尺寸:
(1)特性尺寸 (2)装配尺寸 (3)安装尺寸 (4)外形(总体)尺寸 (5)其他尺寸
二、化工设备装配图的表达特点
一、化工设备的基本结构及其特点
1、化工设备的种类
化工设备的种类很多,且应用很广,较典型的化工设备有 以下几种。
(1)容器 主要用来贮存原料,中间产品和成品等。按 形状分有圆柱形、球形等,而以圆柱形容器应用最广。
(2)换热器 主要用来使两种不同温度的物料进行热量交 换,以达到加热或冷却之目的。
(5)其他尺寸 一般包括标准零部件的规格尺寸(如图中人孔
的规格尺寸φ480×6),经设计计算确定的重要尺寸 (如筒体壁厚6),焊缝结构形式尺寸以及不另行绘 图的零件的有关尺寸。
2、尺寸基准
(1)尺寸基准选择 要使标注的尺寸满足制造、检验、安装的需要,
必须合理选择尺寸基准。化工设备图中常用的尺 寸基准有下列几种:
1)设备筒体和封头的中心线; 2)设备筒体和封头焊接时的环焊缝; 3)设备容器法兰的端面; 4)设备支座的底面;
5)管口的轴线与壳体表面的交线等。
化工设备常用尺寸基准
(2)几种典型结构的尺寸注法
1)筒体 一般标注内径、壁厚和高度(或长度);若 用无缝钢管作筒体,则标注外径、壁厚和高度(或 长度)。图示标出筒体内径(φ 1400)、壁厚(6) 及长度(2000)。
这是换热器
这是塔器
这是容器
表示化工设备的形状、结构、大小、性能和制造 安装等技术要求的图样,称为化工设备图。化工设备 图也是按“正投影法”原理和国家标准《技术制图》、 《机械制图》的规定绘制的。因此,前面所介绍的机 械图的各种表达方法都适用于化工设备图。但由于化 工生产的特殊要求,化工设备的结构、形状具有某些 特点。因此,化工设备图除了采用机械图的表达方法 外,还采用了一些特殊的表达方法。本章将重点介绍 这方面的内容。
第七章 化工设备装配图
§7-1 化工设备装配图的内容 §7-2 化工7-4 化工设备常用的标准化零部件 §7-5 化工设备装配图的阅读
化工设备是化工生产的重要技术装备。
现代化工企业的雄姿
化工设备应用广泛。
常用的典型化工设备有四类。 这是反应器
技术要求通常包括以下几方面的内容:
1、通用技术条件 通用技术条件是同类化工设备 在制造、装配、检验等诸方面的技术规范,已形成标 准,在技术条件中,可直接引用。
2、焊接要求 焊接工艺在化工设备制造中应用广 泛。在技术要求中,通常对焊接方法、焊条、焊剂等 提出要求。
3、设备的检验 一般对主体设备进行水压和气密 性试验,对焊缝进行探伤等。
(3)反应器 主要用来使物料在其中间进行化学反应,生 成新的物质,或者使物料进行搅拌、沉降等单元操作。
(4)塔器 用于吸收、洗涤、精馏、萃取等化工单元操 作。塔器多为立式设备,其断面一般为圆形。塔器的高度和直 径之比,一般相差较大。
2、化工设备的结构特点
各种化工设备由于化工工艺要求不同,其结构形式、 形状大小和安装方式各有差异。从上述四类典型设备的分 析中,可以归纳出结构上的一些共同点。
(1)特性尺寸 反映化工设备的主要性能、规格的尺寸,如前图
中的筒体内径φ1400、筒体长度2000等。
(2)装配尺寸
表示零部件之间装配关系和相对位置的尺寸,如前 图中500表明人孔与进料口的相对位置。
(3)安装尺寸
表明设备安装在基础上或其他支架上所需的尺寸,如 图中的1200、840等。
(4)外形(总体)尺寸 表示设备总长、总高、总宽(或外径)的尺寸, 以确定该设备所占的空间。如容器的总长2807、总 高1820、总宽(筒体的外径)1412。
