排水沟预制盖板技术交底
技术交底书
表格编号排水沟预制盖板施工技术交底书
项目名称新建合肥至安庆铁路HAZQ-4标段桐城北制梁场第 1 页
共 3 页交底编号
工程名称合安铁路四标桐城北制梁场工程
设计文件图号
施工部位排水沟预制混凝土盖板技术交底
交底日期 2017 年月日
技术交底内容：
1、技术交底范围；
2、设计情况；
3、施工条件及施工准备；
4、施工工艺；
5、质量要求；
6、其他应注意的事项；
7、环境保护；
附件及附图：
盖板大样图
技术交底书
表格编号排水沟预制盖板施工技术交底书
项目名称合安铁路第四标段桐城北制梁场第 2 页
共 3 页交底编号
1、技术交底范围：
适用于桐城北制梁场排水沟预制盖板施工。
2、设计情况：
梁场排水沟盖板设计为钢筋混凝土预制盖板，盖板尺寸为40*70，板厚为10cm，共计315块，钢筋布置等具体尺寸详见附图。
3、施工条件及施工准备:
(1)施工器械准备：盖板摸具、小型振捣棒等。
(2)人员准备：技术人员1人，施工作业人员5人，质量检查人员1人。
4、施工工艺
材料准备模具制作及安装钢筋加工及安装浇筑混凝土及抹面拆模养护
(1)按照设计图制作安装或购买模具。
(2)钢筋按图纸尺寸下料绑扎成钢筋网片，浇筑混凝土前放入模具内固定，确保浇筑成型后，钢筋保护层厚度。
(3)混凝土采用C30混凝土浇筑，浇筑时用振动棒振捣密实。
(4)混凝土达到龄期拆模后，洒水养护。
5、质量要求：
1、表面光滑平整，尺寸符合设计要求，无露筋，无气泡。
2、盖板尺寸允许偏差：
（1）、顶面标高为±20mm；
（2）、厚度为+5mm，－2mm。
（3）、长、宽为±5mm。
（4）、板间缝宽最大不超过10mm。
3、盖板强度符合要求，放置平稳，盖板顶部平整顺直；脚踩无松动感。
6、其他应注意的事项：
⑴安全、环保、文明施工等技术措施；
⑵树立“质量第一，安全至上”的思想，以保安全，保质量为前提施工；
⑶机械操作人员必须按照操作规程进行操作；
⑷不得随意倾倒生活、施工垃圾；不得随意搭建帐篷；
⑸运料车在居民区行驶应遵守交通规程，注意声音污染，影响居民休息。
⑹成品保护措施：正在养护的路面等混凝土现浇构建四周设置警示标识，严禁踩踏和碾压。
7、环境保护：
（1）、在施工期间加强环保意识，保持工地清洁，对废油、废水、生活垃圾等要进行集中处理，保护当地生态环境。
（2）、生活区产生的生活垃圾应集中处理，不随意抛弃保持生活区域的卫生。
注：本交底未详尽处，及时询问现场技术员，并严格执行现行相关技术规范。
编制复核
交底人：
被交底人员签字：。
排水沟技术安全技术交底模板
一、交底目的为确保排水沟施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特进行本次安全技术交底。
二、交底内容1. 施工前准备（1）施工人员应熟悉图纸、施工方案和施工技术要求，了解排水沟的施工流程。
（2）施工前对施工现场进行安全检查，确保现场安全。
（3）施工人员应穿戴好个人防护用品，如安全帽、安全带、防护眼镜、防尘口罩等。
2. 施工过程安全注意事项（1）挖掘排水沟时，应先进行地质勘察，了解地下管线、电缆等设施情况，确保施工安全。
（2）挖掘深度超过1.5m时，应设置临时支撑或采取其他安全措施。
（3）挖掘过程中，应保持沟壁稳定，防止塌方。
（4）挖掘过程中，应随时检查排水沟的坡度，确保排水畅通。
（5）施工过程中，应防止地下水、泥浆等对施工人员造成伤害。
（6）施工人员应遵守操作规程，不得违规操作。
3. 机械设备安全操作（1）挖掘机、装载机等机械设备操作人员应持有相关操作证，确保操作熟练。
（2）机械设备运行过程中，严禁人员进入作业区域。
（3）机械设备应定期进行保养和维护，确保设备性能良好。
4. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工现场应设置消防设施，确保消防通道畅通。
（3）施工现场应设置安全防护设施，如围栏、警戒线等。
（4）施工现场应设置专职安全员，负责现场安全管理工作。
三、安全责任1. 施工单位应按照国家有关安全生产法律法规，建立健全安全生产责任制。
2. 施工单位应加强对施工人员的安全教育培训，提高施工人员的安全意识。
3. 施工单位应确保施工现场安全防护措施落实到位。
4. 施工单位应定期对施工现场进行安全检查，及时发现和消除安全隐患。
四、应急措施1. 施工过程中，如发现安全隐患，应立即停止施工，及时上报并采取相应措施。
2. 发生安全事故时，应立即启动应急预案，采取有效措施进行救援。
3. 施工单位应配合相关部门进行事故调查和处理。
五、总结本次安全技术交底旨在提高施工人员的安全意识，确保排水沟施工过程中的安全。
预制水泥排水沟施工技术交底
预制水泥排水沟施工技术交底1. 引言本文档旨在向施工人员交底预制水泥排水沟的施工技术要点。
预制水泥排水沟是一种重要的排水设施，正确的施工技术可保证排水沟的质量和使用寿命。
请施工人员仔细阅读并按要求进行施工。
2. 施工准备- 确定施工地点和排水沟的设计要求；- 根据设计要求准备施工材料和设备；- 按照安全规范进行施工现场的搭建和防护。
3. 施工步骤3.1 地面处理- 清理施工区域内的杂物和垃圾；- 检查地面平整度，如有凹凸不平的地方需进行修整；- 在需要的地方打好基础，确保排水沟的稳固性。
3.2 排水沟安装- 按照设计要求安装排水沟，确保排水沟的坡度符合要求；- 排水沟的连接处应严密，不得存在渗漏和漏水现象；- 对排水沟的横向和纵向进行检查，确保排水畅通。
3.3 预制水泥构件安装- 按照设计要求安装预制水泥构件，如井盖、出水口等；- 确保预制水泥构件与排水沟的连接处牢固可靠；- 对预制水泥构件进行质量检查，确保无破损和缺陷。
3.4 确保施工质量- 定期进行施工质量检查，确保施工符合要求；- 严格按照施工图纸和技术要求进行施工，并记录相关数据；- 对施工过程中的问题及时处理，确保施工质量稳定。
4. 安全注意事项- 施工人员应佩戴合格的安全防护用品，如安全帽、手套、安全鞋等；- 施工现场应设置明显的安全警示标志和隔离措施；- 高处作业时应采取有效的防护措施，防止坠落事故的发生。
5. 施工结束- 完成施工后，清理施工现场，确保无垃圾和杂物；- 进行验收，确保施工符合设计要求；- 编制施工记录和技术交底，保存好相关文件。
以上是预制水泥排水沟施工技术交底的要点，请施工人员严格按照要求操作。
如有疑问或需要进一步指导，请及时与相关负责人联系。
谢谢合作！。

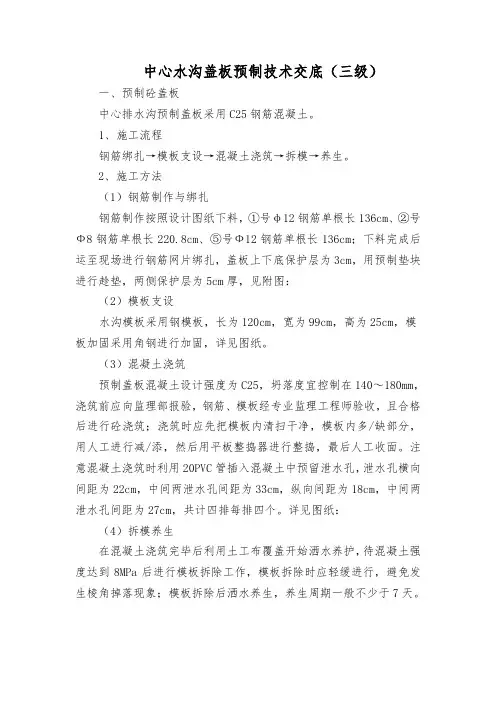

中心水沟盖板预制技术交底(小)
中心水沟盖板预制技术交底（三级）
一、预制砼盖板
中心排水沟预制盖板采用C25钢筋混凝土。
1、施工流程
钢筋绑扎→模板支设→混凝土浇筑→拆模→养生。
2、施工方法
（1）钢筋制作与绑扎
钢筋制作按照设计图纸下料，①号φ12钢筋单根长136cm、②号Ф8钢筋单根长220.8cm、⑤号Ф12钢筋单根长136cm；下料完成后运至现场进行钢筋网片绑扎，盖板上下底保护层为3cm，用预制垫块进行趁垫，两侧保护层为5cm厚，见附图：
（2）模板支设
水沟模板采用钢模板，长为120cm，宽为99cm，高为25cm，模板加固采用角钢进行加固，详见图纸。
（3）混凝土浇筑
预制盖板混凝土设计强度为C25，坍落度宜控制在140～180mm，浇筑前应向监理部报验，钢筋、模板经专业监理工程师验收，且合格后进行砼浇筑；浇筑时应先把模板内清扫干净，模板内多/缺部分，用人工进行减/添，然后用平板整捣器进行整捣，最后人工收面。
注意混凝土浇筑时利用20PVC管插入混凝土中预留泄水孔，泄水孔横向间距为22cm，中间两泄水孔间距为33cm，纵向间距为18cm，中间两泄水孔间距为27cm，共计四排每排四个。
详见图纸：
（4）拆模养生
在混凝土浇筑完毕后利用土工布覆盖开始洒水养护，待混凝土强度达到8MPa后进行模板拆除工作，模板拆除时应轻缓进行，避免发生棱角掉落现象；模板拆除后洒水养生，养生周期一般不少于7天。
备注：此种尺寸盖板共计预制100块。
排水沟模板支护安全技术交底模板
一、交底对象全体参与排水沟模板支护施工的施工人员、管理人员及监理人员。
二、交底目的为确保排水沟模板支护施工过程中的安全，防止事故发生，提高施工质量，特进行安全技术交底。
三、交底内容1. 施工前准备（1）熟悉施工图纸，了解排水沟模板支护的设计要求、施工工艺及安全措施。
（2）检查施工现场，确保施工场地平整、排水畅通，具备施工条件。
（3）组织施工人员、管理人员及监理人员学习安全技术交底内容，确保人员掌握相关安全知识。
2. 施工过程安全注意事项（1）模板安装1）模板安装前，应检查模板的尺寸、形状、强度等是否符合设计要求。
2）模板安装时，应确保模板与基础面接触紧密，防止漏浆、跑模。
3）模板接缝处应采用细海绵胶条密封，防止漏浆。
4）模板安装过程中，应确保模板支撑牢固，防止模板倾倒。
（2）钢筋施工1）钢筋加工、绑扎过程中，应遵守钢筋施工规范，确保钢筋位置准确、间距合理。
2）钢筋绑扎时，应防止钢筋变形、断裂，确保钢筋强度。
（3）混凝土浇筑1）混凝土浇筑前，应检查模板、钢筋是否符合要求，确保施工质量。
2）混凝土浇筑过程中，应控制浇筑速度，防止模板变形、倾倒。
3）混凝土浇筑完成后，应及时进行养护，确保混凝土强度。
3. 安全防护措施（1）施工现场设置安全警示标志，明确安全注意事项。
（2）施工人员必须佩戴安全帽、安全带等个人防护用品。
（3）施工过程中，应遵守操作规程，不得违章作业。
（4）机械操作人员必须熟悉设备性能和安全操作规程，确保设备安全运行。
（5）夜间施工时，应有足够的照明设施，确保施工安全。
四、交底要求1. 施工人员、管理人员及监理人员应认真学习安全技术交底内容，确保掌握相关安全知识。
2. 施工过程中，应严格执行安全技术交底内容，确保施工安全。
3. 施工单位应定期对安全技术交底内容进行修订和完善，确保施工安全。
五、交底日期（填写具体日期）六、交底人（填写具体姓名）七、参加交底人员（填写具体姓名及职务）八、备注1. 本安全技术交底适用于排水沟模板支护施工全过程。
砼预制块排水沟施工技术交底
砼预制块排水沟施工技术交底XXX一工区在2012年5月编制了混凝土预制块排水沟施工技术交底。
本文旨在介绍排水沟设计概况，施工准备，预制块加工，安装，质量检验以及安全和环保要求。
排水沟设计的原则是确保排水系统的有效性和可靠性。
排水沟的设计应该遵循以下原则：1.确定排水沟的位置和长度，以确保排水沟可以收集和排放地面和附近区域的水。
2.选择适当的排水沟类型和尺寸，以确保排水沟可以容纳预期的水流量。
3.确保排水沟的坡度和流速合适，以确保水可以流动并防止水淤积。
4.选择适当的排水沟材料，以确保排水沟可以承受预期的水流量和环境条件。
5.设计排水沟的出口，以确保水可以安全地排放到附近的水体或排水系统中。
二、施工准备在进行排水沟施工之前，必须做好充分的准备工作。
这包括：1.确定施工计划和时间表，以确保施工可以按时完成。
2.确定施工人员和设备，以确保施工可以顺利进行。
3.确定施工现场和材料存储区域，以确保施工安全和材料可以及时供应。
4.确定施工过程中的质量控制和安全措施，以确保施工的质量和安全。
三、排水沟预制块加工预制块是混凝土排水沟的主要构件之一。
在预制块加工过程中，必须注意以下事项：1.确定预制块的尺寸和数量，以确保可以满足设计要求。
2.选择适当的混凝土材料和配比，以确保预制块的质量和强度。
3.确定预制块的模具和加工工艺，以确保预制块的形状和尺寸符合设计要求。
4.进行预制块的浇筑、养护和拆模等工序，以确保预制块的质量和强度。
四、排水沟预制块安装预制块的安装是排水沟施工的关键环节之一。
在预制块安装过程中，必须注意以下事项：1.确定预制块的安装位置和顺序，以确保预制块可以正确地组装在一起。
2.确定预制块的连接方式和密封材料，以确保排水沟的密封性和可靠性。
3.进行预制块的吊装、定位和固定等工序，以确保预制块的稳定性和安全性。
4.进行预制块的填缝和修整等工序，以确保排水沟的外观和质量。
五、质量检验质量检验是排水沟施工过程中的重要环节之一。
预制排水沟施工技术交底
预制排水沟施工技术交底1. 项目背景本文档旨在交底预制排水沟的施工技术，确保施工过程顺利进行。
2. 施工前准备在开始施工前，必须进行以下准备工作：- 确认施工图纸和设计要求，了解施工目标和要求。
- 准备所需的材料和设备，确保质量和数量符合规定要求。
- 检查施工现场，确保地面整洁、平整，并清除任何障碍物。
3. 施工步骤预制排水沟的施工包括以下步骤：1. 指定施工区域：根据设计要求，在施工现场标记好预制排水沟的位置和尺寸。
2. 张拉测量线：使用测量工具，在施工区域内张拉测量线，确保排水沟的直线和水平度。
3. 开挖沟槽：按照设计要求，在测量线上开挖排水沟的沟槽，确保沟槽的宽度和深度符合规定。
4. 底部处理：在沟槽底部进行必要的处理，如铺设砂石层，并确保底部平整。
5. 安装预制排水沟：将预制排水沟放置在沟槽中，根据设计要求进行固定和连接。
6. 进行测试：安装完毕后，进行必要的测试，如水密性和排水性能测试，确保排水沟的正常运行。
7. 进行修整：根据需要，适当进行修整和清理工作，确保排水沟的外观和功能完好无损。
4. 施工安全措施进行预制排水沟施工时，必须注意以下安全措施：- 工人必须佩戴符合要求的个人防护装备，如安全帽、安全鞋等。
- 施工现场必须设置明显的警示标识，确保他人的安全。
- 进行挖掘工作时，必须防止坍塌，采取必要的支撑和防护措施。
- 使用设备时，必须熟悉操作方法，并按照要求进行操作。
- 施工现场必须保持整洁，避免材料或设备的堆放妨碍施工。
以上是预制排水沟施工的基本技术交底内容，请施工人员严格按照要求进行施工，确保施工质量和安全。
水沟盖板交底
盖板预制时，外观质量必须达到外露面光滑，不得出现露筋现象，棱角不缺。
盖板混凝土标号均为C30，混凝土搅拌必须采用强制式搅拌机拌合，不得采用拱筒式搅拌机或砂浆搅拌机进行搅拌。严格控制水灰比和塌落度，采用钢筋插捣或平板振捣器振捣。盖板混凝土在初凝后终凝前，要对面层进行收光处理，一般在混凝土施工后2.5～3.0小时收光，保证盖板面层光滑。混凝土终凝后采用湿麻袋覆盖Байду номын сангаас板预制块洒水养护，养护时间不小于14天。脱模时间一般可在混凝土施工后12小时左右，脱模后混凝土强度相对较低，搬运过程中要加强对成品盖板的保护，防止棱角破损，影响外观质量。
3、对施工现场和运输便道等易产生粉尘的地段定时进行洒水降尘，勤洗施工机械车辆，使产生的粉尘危害减至最小程度。
4、对有害物质（如染料、油料、废旧材料和生产、生活垃圾等）经处理后运至当地环保部门所指定的地点进行掩埋，防止泄露、腐蚀造成对生态资源的破坏。
编 制：
复 核：
接收人：
日 期：
（2）中央排水沟盖板厚度为15cm，模型采用15cm×15cm角钢，0.5cm的钢板。根据电缆沟盖板的尺寸，拟采用10套模板，制作尺寸为：长×宽=90cm×49cm。
（具体模板尺寸及钢筋布置详见附图）
2、预制场地
电缆沟盖板预制场地必须采用混凝土硬化，硬化厚度不小于5cm，施工前要测量操平，保证场地混凝土平整，施工场地位置要有利于洒水养护，设置自动喷水器养护设施。
技 术 交 底 书
交底单位：华通路桥集团有限公司巴朗山项目部
接收单位
张勇施工队
编 号
SD-GB-001
交底项目
盖板预制
日 期
2011.8.7
电缆沟、中央排水沟盖板施工技术交底书
排水沟预制盖板技术交底
排水沟预制盖板技术交底桥面附属施工即将开始，现将预制盖板施工技术交底下发你队，在施工过程中严格遵守:一、模板工程1.混凝土浇筑前要将模板内的杂物、积水清洗干净，模板与混凝土的接触面应清洗干净并涂刷脱模剂，模板如有缝隙，应填塞严密。
2.待混凝土强度达到一定强度(最少24小时)后开始拆模，拆模时尽量避免碰掉预制块的棱角并且不允许出现沾模的情况。
3.由于模板为塑料模板，所以拆模后及时将模板清洗干净，堆放整齐，以备下次使用。
避免出现模板破损。
二、混凝土工程1.混凝土拌和站集中拌合，严格按照试验室配合比搅拌混凝土。
2. 浇筑前，检查混凝土的和易性和坍落度。
3. 浇筑混凝土时，采用振动器振动捣实。
不能出现孔洞，蜂窝以及麻面等影响盖板质量外观的情况。
振动器振捣应符合下列规定:a、使用插入式振动器时，移动间距不应超过振动器作用半径的1.5倍。
b、对每一振动部位，必须振动到该部位混凝土密实为止。
密实的标志是混凝土停止下沉、不再冒出气泡、表面呈现平坦、泛浆。
c、混凝土的浇筑应连续进行，如因故必须间断时，其间断时间应小于前层混凝土的初凝时间，须采取保证质量措施或按工作缝处理。
混凝土浇筑完成后，及时用土工布覆盖并养护。
4.盖板养护，浇筑完成后，要及时(终凝之前)对盖板的顶面进行二次抹面，混凝土养护用土工布覆盖在表面，洒水养护，保证混凝土表面湿润，拆摸时不能出现沾模的现象出现。
三、预制块堆放1.预制块堆放的场地要干净，无生活垃圾，以及影响外观的泥巴等，场地的选择要有利于以后运输方便。
2.制作好的预制块要根据类型(壁板、底槽)分别堆放整齐。
3.堆放时注意尽量避免碰掉棱角影响美观。
盖板暗沟施工技术交底
盖板暗沟施工技术交底一、背景介绍随着城市化进程的不断加快，城市居民对于居住环境的要求也不断提高。
而在城市建设中，雨水排放问题是市政建设中不可避免的难题。
盖板暗沟技术就是针对城市高密度人口聚集区域，采用最小化的结构代价完成治理雨水的技术。
二、工程基础与施工步骤2.1 工程基础盖板暗沟工程在工程名称中，容易让人们产生“盖板”暗沟的误解。
其实盖板是指预制钢栅排掉雨水的顶部，而非路面。
暗沟是指在靠近地面的位置，预制的混凝土梁，用于接纳雨水并引导入排水管井之中。
盖板暗沟工程一般采用预制构件生产，当地条件合适时，可以采用混凝土现浇结构。
只有优质混凝土及钢筋规格符合设计要求，方可投入使用。
2.2 施工步骤第一步：沟槽的准备首先需要在规定的位置挖出沟槽，根据设计要求做出合适的排水坡度。
在沟槽的外侧设立排水沟，以保证施工过程中外侧不会水浸。
第二步：埋设预制水泥构件在沟槽的底部放置好预制水泥构件，并保证结构稳固可靠，构件之间的接口要严密，不宜出现裂缝。
第三步：钢筋和混凝土的架设安装好预制水泥构件之后，需要在其上架设钢筋和混凝土构件，并严格按照设计图纸要求做出正确的尺寸和形状。
在混凝土浇筑时，需要采用震动器振动、密实混凝土，以确保冲击、振动等原因不会造成混凝土的开裂。
第四步：安装盖板在混凝土浇筑完成后，需要在中心位置及两侧安装成型后的盖板和排水钢格栅。
在安装过程中不能过紧或者过松，应严格保证水平度。
第五步：检验及验收操作人员需要对安装完盖板之后的工地进行彻底的检验和验收，确保工程质量满足国家相关技术标准。
三、工程要求及质量控制3.1 工程要求盖板暗沟工程为水泥混凝土构造。
因此，在施工过程中，应严格遵守以下规定：1.确保结构设计合理、经济、安全，尤其要注意排水坡度和施工技术要求；2.钢筋布置应符合设计要求，做到错位、交叉、间距均匀，预留伸缩缝必须符合施工要求；3.混凝土采用蒸汽加压养护，确保混凝土强度达到规定标准；4.保证施工质量清晰记录，数字化归档，方便高质量的工程管理。
火车站排水沟技术交底书
0.85
P1-77
0.95
P1-22
P1-50
P1-78
P1-23
P1-51
P1-79
P1-24
P1-52
P1-80
P1-25
0.77
P1-53
0.86
P1-81
0.96
P1-26
P1-54
P1-82
P1-27
P1-55
P1-83
P1-28
P1-56
P1-84
交底
审核
接受人
技术交底书
工程名称
P1-13
0.73
P1-41
0.82
P1-69
0.92
P1-14
P1-42
P1-70
P1-15
P1-43
P1-71
P1-16
P1-44
P1-72
P1-17
0.74
P1-45
0.84
P1-73
0.93
P1-18
P1-46
P1-74
P1-19
P1-47
P1-75
P1-20
P1-48
P1-76
P1-21
0.75
集通扩能项目
JTZH-2 标
施工项目
钢筋混凝土排水沟预制
施工部位
开鲁车站排水沟
编号
JT0601-1
日期
内容：
每节高度尺寸表附表-1续
编号
H(m)
编号
H(m)
编号
H(m)
P1-85
0.97
P1-105
1.04
P1-124
1.11
P1-86
P1-106
