Hyperworks FAQ1 请问Hypermesh里面公英制的设置在哪里啊答：永久菜单里的option。
2 Hypermesh的缺省单位是什么？答：吨，mm和s。
3 hypermesh6.0怎么改默认路径？答：右击Hypermesh的快捷方式，属性里面修改起始位置。
4 能否讲解一下aspect,skew,max(min) angle这些选项的含义？答：aspect（长宽比，无量纲）：检查单元的最长边和最短边之比的；skew（没有翻译，单位角度）：检查四边形单元的两对三角形所夹的角，取最大值，三角形是没有的;angle（角度，单位角度）：是检查单元的最大最小角的。
一般情况下，用chec k elems里的标准就够了，也可以宽松点。
只是，你若做项目，应当根据客户的要求。
5 如何保证单元质量？答：你做的是四面体网格，所以首先要保证的是没有free edge（tools->edges）。
先调整单元使之没有free edge，即整个模型是封闭的，没有空隙；还要检查一下T-connections。
再check ele ms，使你三角形单元的aspect,skew,max(min) angle达到要求。
6 如何检测单元质量：答：除了check elems之外，还有qualityindex下的optimize功能。
7 component到底有什么用？答：是这样的，component是hm的基本存储单位，所有的单元的实体都存储在c omponent里面，如果不指定的话，系统会默认一个component的，如果你对cad比较熟的话，这个类似cad里面的图层。
component中可以存储几何模型和单元，至于怎么存储，看你自己觉得怎么方便了——这有时需要一点经验。
8 HM中可以不设定单元属性（也就是选用什么单元），就直接对几何体划分网快，是不是这样？答：是这样的，这和ansys不同，不过更加符合有限元的处理思路，刚开始学a nsys时，对先指定单元类型反而觉得有点别扭呵呵。
HM是一个通用的有限元前处理软件，这个前处理的概念不只是划分网格，还包括定义求解器认可的单元类型和边界条件，无论最后使用ansys、nastran、Abaqus、Marc等求解，都可以划分好网格然后在hm里选择相应的模板为网格定义单元属性。
不过推荐的方式还是先定义好模板。
9 mesh,w/o surf 是什么意思？答：关于mesh,w/o surf的问题，首先要明确的是w/o的含义，就是without。
大家可以看看与之相关的mesh, keep surf和mesh, dele surf，后两者的划分网格方式都是要先生成曲面，再用automesh的功能在这个曲面上划分网格，这两者本质上没有区别的，只不过在划分网格以后一个保留曲面，一个不保留。
但是w/o surf就不一样了，它是与曲面无关的，而且最重要的是它并不使用Hy perMesh的automesh功能。
它有一点像Patran中的Isomesh。
它的优点体现在对一些规则曲面（如长方形和梯形）划分网格的过程中。
10 HM能不能把一些node编入单独的collector？答：entity set中node选项。
11 Hypermesh的缺省快捷键有那些？答：+Shift +CtrlF1 Hidden line Color Print SlideF2 Delete Temp Nodes Slide FileF3 Replace Edges Print EpsF4 Distance Translate Eps FileF5 Mask Find Print B/w EPSF6 Element Edit Split JPEG FileF7 Align Node ProjectF8 Create Node Node EditF9 Line Edit Surf EditF10 Check Elem NormalsF11 Collectors OrganizeF12 Automesh Smooth12 如何设置自己喜欢的快捷键？答：tools－》build meun－》key 。
13 Ainite的三边原理和钱币原理是什么？^_^答：1. 两平面相接一定会有顶点；2. 平面与曲面相接多半没有顶点，但相切一定有顶点；3. 凸面与凸面相接、凹面与凹面相接没有顶点；4. 凸面与凹面相接多半会有顶点；5. 多边形有多个顶点，随便找个对角以线分面，即可减少顶点；6. 带有曲边的面多半会出现顶点不够的情况，根据俺的钱币原理（中国古代的钱币）将其分开，就会获得更多的顶点。
14 Hypermesh中face和定点是如何确定的？答：HYPERMESH是通过FACE识别顶点的。
在OPTIONS=>MODELING=>FEATURE ANG LE中有定义角度。
当两个或两个以上相邻面的FEATURE ANGLE 小于设定角度时即被认为是一个FA CE .我不确定SOLID MAP中默认值是多少，但顶点VERTEX的识别即通过FACE来使别的，即两个FACE之间会产生一个VERTEX。
15 Hyperworks文件的扩展名说明。
答：/cgi-bin/ut/topic_show.cgi?id=5023&h=1&bpg=3& age=-1（谁有兴趣帮大家翻译一下，交Formyjoy老大校对后加2分）。
16 材料属性参数说明。
答：/cgi-bin/ut/topic_show.cgi?id=5022&h=1&bpg=3& age=-1（谁有兴趣帮大家翻译一下，交Formyjoy老大校对后加2分）。
17 关于RBE2单元主从点的设置。
答：原理：这种刚性元的两个节点由于六个自由度均受约束，所以位移完全一样，在计算时先计算出主点的位移，随后自动得到从点的位移。
因此在设置主从点时有如下原则：1、同一个node可以是两个主点；2、同一个node不能为两个从点，此时对应的两个主点的位移很可能不同，那么这个点的位移听谁的呢？3、如果一个node既是主点又是从点，那么主点的定义一定要在从点之后，这样可以先得到前面的从点的位移，对应的这个主点的位移也就不用算了。
18 如何修改菜单里的缺省字体大小？答：在Hypermesh的安装目录（C:\Altair\hw6.0\hm\bin）里，用写字板打开h m.cfg文件，修改*menufont(2)为*menufont(1)。
自然在这里你也可以修改其它东东。
19 washer的功能和对washer时圆半径的修改。
答：(1)孔的划分可以用到macro菜单中的washer功能，从而保证孔周围单元的质量。
(2)在Altair\hw6.0\hm\bin\geompage.mac中，找到下面的句子，修改最后的数字1.5为你想要的数值。
*createbutton(2, "Washer", 0, 0, 10, BUTTON, "Create a trimmed surface concentric with an existinghole.","Washer",1.5)20 如何删除同一个collector中复制的单元?答：check elem寻找duplicate的单元。
有时候需要先equivalence相应的单元。
21 Error:Boundary recovery failed during sub-grid recovery.是什么意思？答：是由于高亮的单元或者其周围单元存在某些质量问题，所以不能生成3d网格，建议修改2d单元质量。
22 如何将不同的Hypermesh模型合成一个大模型？答：可以利用model brower进行大的模型管理，建立若干多级的装配管理各个部件。
23 如何保证3D单元的质量？答：另外，我用了另一种办法，先把表面automesh,然后用qualityindex把所有的坏单元进行优化，保证所有的单元都是好的，然后用3D里的tetamesh,选择所画的单元，做出三D网格24 hypermesh有沒有什么功能可以让上、下表面的网格移到中性平面上来？答：两种方案，开始就抽中面，或者在某一个表面划分完后进行elem offset。
25 如何查找错误？答：首先你打开*.out文件（应该和你的.fem文件同名并在同一个目录下），找到错误发生的位置。
26 hyperwork可以算动载荷吗？答：不行。
Hyperwork starts as a pre/post processor. Its solver is lim ited to linear statics, eigen-solver (modal analysis), linear bucklin g, and maybe harmonic response (frequency-domain steady-state dynamic s).27 单元划分完成后，用TOOL－Check Element和2D－qualityindex检查单元类型。
哪个更具权威？还有没有其他的检查方法？Check Element中得到不良单元如何修改？答：如果单纯从某个单元是否超过设定的指标角度来讲，两者的功能是一样的。
但是2d->quality index可把不同超标类型的单元同时显示出来，并可按自己设定单元的好坏等级以不同的颜色显示。
在quality index中，有一个综合的ind ex值来评价整体模型的质量好坏，每一种单元质量指标都会按不同的等级（如：好，较好，差，很差等）对index值有不同的贡献，较差的等级会贡献较大的i ndex值，这样如果整体模型的index值越大表明单元的质量就糟糕。
总之，利用qualiy index可以得到一个综合的质量评价和统计信息。
对于check element中得到的不良单元，如果数目较多，通常可用quality ind ex下的edit 或optimize对超标单元进行自动调整，如果数目不是很多，既可以手工调节，也可以用qulity index自动调节，相比较而言，在quality inde x 调节单元速度要快点。
当然有些单元在quality index下是不可调节的，那只有通过手工的方式来调节了。
28 autocad 的图形可以导入hypermesh嘛？答：dxf是可以的。
29 怎样察看单元的信息？答：In the permanent menu, there is a button named card. Press this b utton and then click any elem, you will get what you want.30 关于xyplot的隐藏问题。
HYPERMESH的一些常见问题的解答
HYPERMESH的一些常见问题的解答1、如何将.igs文件或.stl文件导入hypermesh进行分网？files\\import\\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。
划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps？两物体相交，交线如何做？怎样从面的轮廓产生线？都用surface editSurface edit的详细用法见HELP，点索引，输入surface edit3、老大，有没有划分3D实体的详细例子？打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermeshtutorials/3D element,有4个例子。
4、如何在hypermesh里建实体？hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,于没有\体\的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊？defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。
7、请问在hypermesh中如何划分装配体？比如铸造中的沙型和铸件以及冷铁，他们为不同材质，要求界面单元共用，但必须能分别开？你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上 8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。
hpermesh初学者常遇到的问题汇总
hpermesh初学者常遇到的问题汇总（申精）下面是一些初学者常常遇到的问题，是对本版块求助常见的问题汇总（恳请版主加点威望）Hypermesh问题求助贴汇总和解答1.请教哪位高手知道怎么把PROE图导入HYPERMESH/read.php?tid=925734方法有很多，一是可以把模型直接导入hm里面，通过import 选择geo 再import即可，如果你的破衣文件版本比较低的话;二是可以将破衣文件另存为为stp或者igs格式，再在hm里面打开，这种方法比较常用和可靠，无论是你的破衣文件的版本有多高，它正常情况下（只要文件不是很大）都能打开。
2. HYPERMESH导入IGS模型出错我用PRO/E建的模型，保存为IGS的文件，在HYPERMESH中导入的时候就会说产生一个分割错误，是否保存模型，确定后就说文件保存在crash0.hm,退出HYPERMESH。
这是什么原因啊/read.php?tid=659414导入几何图形出错有我知道的两种可能：一是上面所说的放在中文的文件夹里面，hm目前不能识别中文的文件夹；二是文件夹放在桌面也可能出错，最好还是放到某个盘里。
3. hyperMesh中的单元类型请问HyperMesh中梁单元都有那些类型,怎样定义梁单元的截面属性.在帮助文件能查找吗?/read.php?tid=970565图片：有很多类型：比如下面的图片那么多吧。
在帮做里面能找到相关的资料，输入h，然后在索引里面输入beam即可找到相关内容4. HM划分好的网格如何检查质量并对应自动修改?请教各位，我在HM里面画好的网格，但是很多单元质量不符合后续处理的要求，提交模拟分析的时候老是报错，请问哪个命令可以自动找出这些问题网格，并自动修复，我是HM最菜的菜鸟，烦请解释的说的详细些！/read.php?tid=971543方法：先将不很你要求的网格找出来——————F10,检查你要求的质量，save failed。
创新设计平台HyperWorks经典问答365

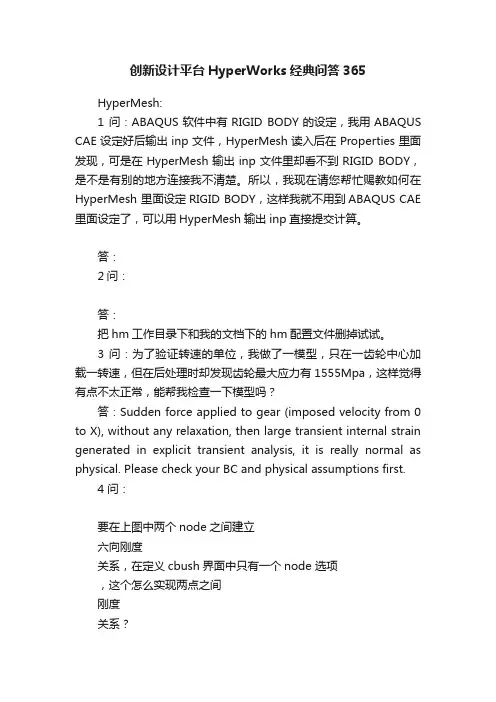

创新设计平台HyperWorks经典问答365HyperMesh:1 问：ABAQUS软件中有RIGID BODY的设定，我用ABAQUS CAE设定好后输出inp文件，HyperMesh读入后在Properties里面发现，可是在HyperMesh输出inp文件里却看不到RIGID BODY，是不是有别的地方连接我不清楚。
所以，我现在请您帮忙赐教如何在HyperMesh 里面设定RIGID BODY，这样我就不用到ABAQUS CAE 里面设定了，可以用HyperMesh输出inp直接提交计算。
答：2问：答：把hm工作目录下和我的文档下的hm配置文件删掉试试。
3 问：为了验证转速的单位，我做了一模型，只在一齿轮中心加载一转速，但在后处理时却发现齿轮最大应力有1555Mpa，这样觉得有点不太正常，能帮我检查一下模型吗？答：Sudden force applied to gear (imposed velocity from 0 to X), without any relaxation, then large transient internal strain generated in explicit transient analysis, it is really normal as physical. Please check your BC and physical assumptions first.4 问：要在上图中两个node之间建立六向刚度关系，在定义cbush界面中只有一个node 选项，这个怎么实现两点之间刚度关系？在我全选了两个节点并生cbush单元后，我看了fem文件，cbush行：$ CBUSH ElementsCBUSH 127677 2 83690 0CBUSH 127676 2 83686 0好象定义的不对。
PBUSH 已经事先定义好了。
答：5 问：请问在曲线显示中怎么扩大显示的范围，看的更加清晰一些。
HyperMesh常见问题
HyperMesh常见问题1、安装新版HyperMesh之后，模型整体显示成黑色或者只显示线框。
答：请升级计算机显卡驱动至最新版本。
2、HyperMesh模型中出现多余的节点，删除后节点消失，但计算或者导出后的fem文件再导入后那些被删除的多余节点又出现了。
答：这可能是模型中存在”preserve node”，所谓”preserve node”是存在于模型中的，未被使用的，可能在后续的过程中使用的隐藏节点。
这些节点可以通过以下方式删除。
3、HyperGraph打开出现黑屏怎么办？答：添加环境变量4、HyperMesh/HyperView界面开启异常怎么办(HyperMesh界面恢复出厂设置)？5、误将服务器版license当成单机版license，将会导致错误，软件无法启动。
Altair HyperWorks许可证分为单机版和服务器版两种，其安装方法不同。
单机版许可证安装方法如下：将获取的许可证文件重命名为altair_lic.dat，复制该文件至<Install_location>\Altair \14.0\security路径下即可。
服务器版许可证安装方法如下：需要在服务器端安装License管理器，在客户端配置环境变量。
6、安装新版本的软件之后，HyperWorks License是否需要更新。
答：HyperWorks License向下兼容，安装新版本的软件之后需要联系Altair申请新的License。
7、在HyperMesh中截图，为什么有时背景不会自动切换成白色？答：有以下两种方式可以快速截取白色背景的图片。
A:使用快捷方式Ctrl+F2截取图片，该快捷方式会自动打开绘图板，并在绘图板中显示图片。
B:推荐使用HyperMesh Desktop，在其中使用工具栏中的截图工具操作，自然为白底图片。
8、在HyperMesh中，如何提高几何显示精度？9、拓扑优化后处理时，OSSmooth界面要求输入*.grid文件，可是求解目录下找不到，怎么办？答：将autobead切换成none，这个功能是用于形貌优化后处理。
Hyperworks常见问题解答指南
7
52. Order change
? order , HyperMesh r
53. Hyperworks /cgi-bin/ut/topic_show.cgi?id=5023&h= 1&bpg=3&age=-1 54. /cgi-bin/ut/topic_show.cgi?id=5022&h= 1&bpg=3&age=-1
collector Check elem
19. Error:Boundary recovery failed during sub-grid recovery 3d 20. 2d HyperMesh r model brower 21. 3D automesh 3D 22. HyperMesh r elem offset 23. *.out 24. HyperWorks r HyperWorks r starts as a pre/post processor. Its solver is limited to linear statics, eigen-solver (modal analysis), linear buckling, and maybe harmonic response (frequency-domain steady-state dynamics). 25. Tool→Check Element 2D→qualityindex Check Element *.fem qualityindex 3D tetramesh
4
2D→quality index quality index index index index index check element edit optimize quality index quality index 26. Autocad dxf 27. In the permanent menu, there is a button named card. Press this button and then click any elem, you will get what you want. 28. xyplot disp 29. comps Model brower 30. 1/2 check penetration normal switch plots components HyperMesh r quality index qualiy index quality
Hypermesh常见错误和知识集锦

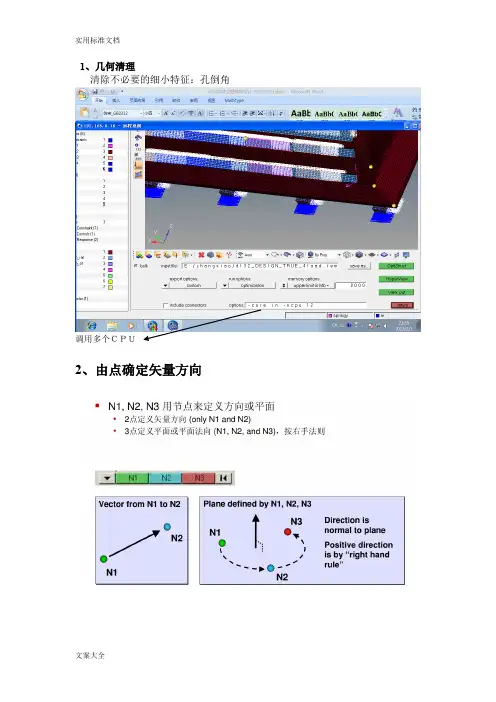

1、几何清理清除不必要的细小特征：孔倒角调用多个ＣＰＵ2、由点确定矢量方向3 RROR # 2502A fatal error has been detected during input processing:*** ERROR # 2502 ***Element 549700 had incorrect node numbering sequence and needs renumbering.***** ERROR ENCOUNTERED BEFORE COMPLETING THE CHECK RUN ***** (1)一般发生在修改网格之后，再删除原来的网格的时候没有将element549700删掉，使得该单元上的节点与后来划分的网格的节点出现矛盾冲突；先利用find id=549700删掉该单元Save found -----F5-mask------retrieve(选择保存的)------reverse(反选)------mask----只显示549700单元了4 *** ERROR # 1237 ***CHEXA element number 26323 references a missing property ID 23or uses property of incorrect type for this element type.（1）由于property ID 23（23号属性定义有问题），没有定义一个正确的单元类型；（2）这个地方容易没有填，注意注意（3）网格划分的质量也有可能出现这个问题，重新划分网格可以消除该错误。
