雷诺护垫工程施工方案
雷诺护垫施工程序及施工方法
雷诺护垫施工程序及施工方法雷诺护垫施工程序及施工方法1. 引言在本文档中，将详细介绍雷诺护垫施工的程序和方法。
雷诺护垫施工是指在建筑工程中使用雷诺护垫进行地基处理的过程。
通过本文档，施工人员可以了解到雷诺护垫施工的各个步骤和具体操作方法，以确保施工过程顺利进行。
2. 护垫材料准备2.1 确定护垫的类型和规格2.2 确定护垫的数量和尺寸2.3 购买所需的护垫材料2.4 安装和调试护垫设备3. 施工前准备3.1 清理施工现场3.2 对施工现场进行测量和标记3.3 检查施工设备和工具的完好性3.4 准备施工所需的辅助材料和物品4. 护垫施工程序4.1 打桩4.1.1 确定打桩的位置和间距4.1.2 准备打桩设备和工具4.1.3 打桩操作步骤4.2 安装护垫4.2.1 将护垫放置在打桩位置4.2.2 固定护垫4.2.3 检查护垫的安装质量5. 护垫施工方法5.1 单层护垫施工方法5.2 多层护垫施工方法5.3 护垫与其他土工材料的组合施工方法6. 施工质量控制6.1 施工前的质量控制6.2 施工过程的质量控制6.3 施工后的质量验收7. 施工安全措施7.1 安全技术措施7.2 施工现场的安全管理7.3 施工人员的安全培训8. 护垫施工注意事项8.1 施工过程中的注意事项8.2 施工人员的注意事项8.3 施工设备的注意事项9. 维护与保养9.1 定期检查护垫的使用状况 9.2 清理和维护护垫设备9.3 处理护垫损坏或失效的情况本文档所涉及附件如下：- 施工现场照片- 施工设备使用说明书- 施工质量检验记录表本文档所涉及的法律名词及注释：- 护垫：一种地基处理材料，具有隔离、抵抗和排水的功能。
- 打桩：使用机械设备将桩体驱入土壤中的过程。
- 施工质量控制：通过采取相应的措施，确保施工质量符合相应标准和要求。
雷诺护垫铺设方案
雷诺护垫铺设方案雷诺护垫坝施工的关键路线为：施工放线→修筑连坝→修筑丁坝→丁坝裹护段坝基挖槽→边坡修整→土工布铺设→铺设雷诺护垫→雷诺护垫填石→安装盖板。
雷诺护垫施工的顺序为：组装→将雷诺护垫单元铺展到设计位置→填充石头→盖板。
雷诺护垫的规格采用M6×2×0.17GF（长度6m，宽度2m，厚度0.17m），即镀高尔凡雷诺护垫，单一雷诺护垫长度容许有±3%的公差，高度容许有±2.5cm的公差。
1、运输在运输过程中，所有雷诺护垫都被展开，然后折叠，捆扎或成卷。
为了装运和运输，单个的护垫在工厂被捆扎一起。
雷诺护垫的底和盖子单独捆扎。
2、坡面整理（1）坡面整理工作包括坡面植被及其杂物的清楚以及±50cm内的平整。
（2）整坡后的坡比与设计坡比偏差不得大于3%。
（3）坡面含草根杂物的表土必须清除干净，垂直坡面60cm深度范围内的土样相对密度不小于0.9。
（4）雷诺护垫铺设前，应按设计要求铺设土工布反滤层，其表面平整度要求≤50mm（用2m直尺检查）。
3、组装从捆扎包中把折叠的单位取出并放置在坚固和平整的地面上，然后展开并压平成原形状。
前、后和尾板应该翻开至垂直位置完成一个敞开的盒子形状。
侧翼应适当的折叠并互相交迭。
所有的间隔板和尾板都要固定和系紧在护垫的前、后板上。
雷诺护垫在组装后，侧面，尾部和间隔都应竖立，并确保所有的折痕都在正确的位置，每个边的顶部都水平。
最后用绞合钢丝把雷诺护垫的边连接，使用绞合钢丝的程序：先剪一段足够长的钢丝，然后圈结到网格上再绞合，继续在每个金属网格上，每格大约150mm把交互的单的和双的圈结拉紧，最终把绞合钢丝的尾端用圈结或绞合的形式固定在金属网格上。
将隔板放置于垂直位置，以同样的方法用钢丝将隔板与边板连接。
(见图)。
雷诺护垫的组装4、填石：填充石头可以用任何合适的采石方法获取和用任何设备按照分级要求生产成所需的大小。
填石必须是硬的，而且在暴露在水里的情况下不分解或在护垫结构使用寿命之内不风化。
雷诺护垫施工工艺
雷诺护垫施工工艺
导言:
雷诺护垫是一种新型地面保护材料，它具有防滑、防水、隔音、耐磨等特点，广泛应用于各种场所，如商场、医院、学校、办公室等。
本文将介绍雷诺护垫的施工工艺，帮助您了解如何正确进行雷
诺护垫的安装，确保其能有效发挥其性能和功能。
一、准备工作
在进行雷诺护垫施工之前，首先需要进行一些准备工作，以确
保施工的顺利进行：
1. 确定施工区域：根据实际需要，确定需要铺设雷诺护垫的区域，并进行测量，确保准确计算所需材料的数量。
2. 基层处理：清理施工区域的地面，确保其干净、平整、无尘、无油污等，可以采用清扫、刷洗、抛光等方式进行处理。
3. 检查地面状况：对地面进行仔细检查，查找地面的裂缝、凹
凸不平、松动等问题，如有需要，应进行修补和处理。
二、施工步骤
1. 定位布线：根据施工图纸和测量结果，使用打线工具进行定位布线，确定雷诺护垫的铺设位置和方向。
2. 胶水涂布：将胶水均匀涂布在地面上，使用专用的刮板工具将胶水刮平，确保胶水分布均匀。
3. 铺设雷诺护垫：将雷诺护垫从一侧放置到胶水上，按照事先确定的方向和位置，逐块铺设。
在铺设过程中要注意将各块护垫的边缘紧密贴合，确保无空隙。
4. 压实护垫：使用专用的压实工具，将铺设好的雷诺护垫进行压实，确保其与地面粘结紧密，同时排除空气和气泡。
5. 过渡处理：如有需要，在雷诺护垫与其他地面材料接缝处，采取过渡处理措施，保证整个地面的平整度和美观性。
6. 后期处理：等待胶水干燥后，使用刷子或抹布清除地面上的胶水残留，确保地面的整洁。
三、注意事项
在进行雷诺护垫施工的过程中，需要注意以下事项：。

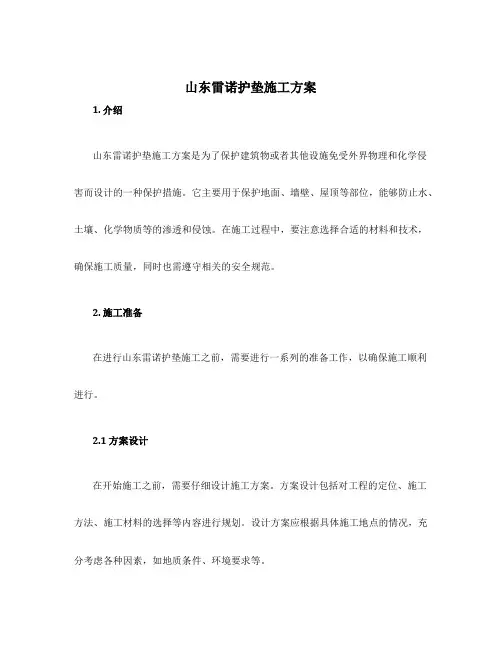

山东雷诺护垫施工方案
山东雷诺护垫施工方案1. 介绍山东雷诺护垫施工方案是为了保护建筑物或者其他设施免受外界物理和化学侵害而设计的一种保护措施。
它主要用于保护地面、墙壁、屋顶等部位，能够防止水、土壤、化学物质等的渗透和侵蚀。
在施工过程中，要注意选择合适的材料和技术，确保施工质量，同时也需遵守相关的安全规范。
2. 施工准备在进行山东雷诺护垫施工之前，需要进行一系列的准备工作，以确保施工顺利进行。
2.1 方案设计在开始施工之前，需要仔细设计施工方案。
方案设计包括对工程的定位、施工方法、施工材料的选择等内容进行规划。
设计方案应根据具体施工地点的情况，充分考虑各种因素，如地质条件、环境要求等。
2.2 设备和材料准备在开始山东雷诺护垫施工之前，需要准备必要的设备和材料。
设备包括挖掘机、运输车辆、搅拌设备等；材料包括钢筋、混凝土、水泥等。
确保设备和材料的质量和数量足够，以满足施工的需要。
2.3 人员培训在施工过程中，需要有一支合格的施工团队。
进行相应的培训，确保施工人员熟悉施工要求和安全规范，并具备相关的技能和经验。
3. 施工步骤3.1 基础处理首先，对施工地的基础进行处理。
这包括清理场地、平整地面，并确保基础的承载力和稳定性。
3.2 材料准备将所需的材料运送至施工地，并按照设计要求进行储存和管理。
确保材料的质量和完整性。
3.3 布置防水层在基础处理完成后，开始布置防水层。
根据设计要求，选择合适的防水材料，如高分子材料、聚合物涂料等，并按照施工方案进行铺设。
3.4 布置隔离层隔离层的布置对于山东雷诺护垫的效果至关重要。
根据设计要求，选择合适的隔离层材料，如聚乙烯膜、土工布等，并按照施工方案进行铺设。
3.5 浇筑混凝土在防水层和隔离层布置完成后，开始进行混凝土浇筑工作。
根据设计要求，选择合适的混凝土配合比，使用搅拌设备将混凝土与水充分混合，并按照施工方案进行浇筑。
3.6 表面处理混凝土浇筑完毕后，需要对表面进行处理，以增加其耐久性和防水性能。
护坡雷诺护垫施工方法
护坡雷诺护垫施工方法一、引言护坡工程是保障水利、交通、市政等基础设施安全的重要措施之一。
雷诺护垫作为一种新型的护坡结构，具有施工简便、耐久性好、生态环保等特点，因此得到了广泛应用。
本文将详细介绍护坡雷诺护垫的施工方法，为实际工程提供参考。
二、清理场地在施工前，需要对场地进行清理，清除表面的杂物、垃圾等，以便后续施工的顺利进行。
同时，要确保场地平整，无明显的凹凸不平现象。
三、测量放样根据设计图纸的要求，进行测量放样，确定雷诺护垫的铺设范围和位置。
在放样时，要确保位置准确，线条清晰，以便后续施工的准确性和可靠性。
四、基础处理在铺设雷诺护垫前，需要对基础进行处理。
对于软土地基，需要进行加固处理，以提高基础的承载力和稳定性。
对于硬土地基，需要进行整平处理，确保表面平整，无明显的凹凸不平现象。
五、铺设土工布在安装雷诺护垫前，需要在基础表面铺设一层土工布。
土工布的作用是防止水土流失，增加雷诺护垫与基础的摩擦力，提高护坡的稳定性。
在铺设土工布时，要确保土工布平整，无褶皱，接头处要紧密连接。
六、安装雷诺护垫根据设计要求，将雷诺护垫铺设在基础表面。
在安装时，要确保雷诺护垫平整，无扭曲、重叠等现象。
同时，要按照设计要求进行拼接和连接，确保整体结构的稳定性和可靠性。
七、连接与固定为了确保雷诺护垫的稳定性和耐久性，需要对护垫进行连接和固定。
可以采用钢丝绑扎、U型钉等固定方式进行连接和固定。
在连接和固定时，要确保连接牢固，无松动现象。
八、回填土料在雷诺护垫安装完成后，需要进行回填土料。
回填土料的作用是固定雷诺护垫，增加护坡的稳定性和强度。
在回填土料时，要确保土料质量符合设计要求，回填均匀、密实。
同时，要注意防止大型硬物对雷诺护垫造成损坏。
九、压实处理为了确保回填土料的密实度和稳定性，需要进行压实处理。
可以采用振动碾压等方式进行压实处理。
在压实处理时，要控制好压实力度和压实次数，避免对雷诺护垫造成损坏。
十、质量检测在施工完成后，需要进行质量检测。
镀锌雷诺护垫施工方案
镀锌雷诺护垫施工方案简介镀锌雷诺护垫是一种用于公共设施和道路维护的工程材料，能够有效保护地下管道、电缆和其他设备免受外界损坏。
本文档将介绍镀锌雷诺护垫的施工方案，包括前期准备工作、施工步骤以及施工注意事项。
前期准备工作在进行镀锌雷诺护垫施工前，需要进行一些前期准备工作，以确保施工顺利进行。
1. 配置所需材料和工具在施工前，需要准备以下材料和工具： - 镀锌雷诺护垫板材 - 碎石料和沙子 - 水泥和砂浆 - 手动工具：锤子、切割机、平板锤、尺、锯子等 - 个人防护装备：安全帽、工作鞋、手套、防护眼镜、口罩等2. 清理施工区域清理施工区域是保证施工质量的关键步骤。
确保施工区域干净平整，没有杂物和障碍物。
如果有需要，还可以进行场地排水系统的修复和维护。
3. 确定施工方案和布局在清理施工区域后，需要根据实际情况确定施工方案和布局。
考虑以下因素：- 施工区域的尺寸和形状 - 镀锌雷诺护垫板材的规格和数量 - 地下管道和设备的位置和布局施工步骤接下来，将介绍镀锌雷诺护垫的施工步骤。
1. 铺设基础材料首先，需要在施工区域铺设基础材料。
这包括碎石料和沙子的铺垫，以及水泥和砂浆的混合物用于固定镀锌雷诺护垫板材。
2. 镀锌雷诺护垫板材切割和安装根据施工方案和布局，在施工区域中对镀锌雷诺护垫板材进行切割，并将其安装在预定位置上。
使用切割机、锤子和平板锤等工具，确保板材与地面垂直，并与其他板材连接紧密。
3. 确保施工质量在施工过程中，需要随时检查施工质量，并及时进行调整和修复。
确保镀锌雷诺护垫板材的固定牢固，不会移动或崩塌。
4. 清理施工现场完成施工后，需要清理施工现场，清除废弃材料和工具，并进行最后检查。
确保施工区域整洁，没有杂物和安全隐患。
施工注意事项在进行镀锌雷诺护垫施工时，需要注意以下事项：•注意个人安全，佩戴必要的防护装备，避免受伤。
•根据实际情况合理安排施工队伍和工作流程，提高效率。
•严格按照施工方案和规格要求进行施工，确保施工质量。
雷诺护垫施工工艺及方法
雷诺护垫施工工艺及方法引言雷诺护垫施工工艺及方法是一种用于地面保护的创新技术。
它可以提供持久的保护，防止地面受损，同时还可以提高地面的美观度。
在本文中，我们将详细介绍雷诺护垫的施工工艺和方法，希望能够帮助读者了解如何正确施工雷诺护垫以获得最佳效果。
一、准备工作在进行雷诺护垫施工之前，必须进行一系列的准备工作。
首先，需要清理地面，并确保其干净、干燥、无尘。
其次，需要将地面表面的不平整部分修补，确保整个地面表面平整。
最后，需要根据所需的保护层厚度准备好合适的雷诺护垫材料。
二、施工工艺1. 喷涂工艺喷涂是一种常用的雷诺护垫施工方法。
在进行喷涂之前，需要将保护区域围起来，避免喷涂材料溅到周围的物体上。
然后，按照施工设计要求，将雷诺护垫材料加入喷涂设备中。
在施工过程中，要注意保持喷涂设备与地面垂直，并均匀喷涂，以确保保护层的均一性。
喷涂完毕后，要等待一段时间以便保护层完全固化。
2. 涂刷工艺涂刷是另一种常见的雷诺护垫施工方法。
在进行涂刷之前，需要准备好合适的刷子和涂刷材料。
涂刷的施工方式多样，可以选择水平涂刷、垂直涂刷或斜交涂刷等不同的涂刷方法，以适应不同的施工需求。
在涂刷过程中，要确保涂刷材料均匀涂布，并注意避免涂刷过多或过少，以保证保护层的厚度均匀一致。
涂刷完毕后，同样需要等待一段时间以便保护层完全固化。
三、注意事项在进行雷诺护垫施工时，需要注意以下事项：1. 施工环境：施工环境要求相对干燥、无尘，以确保雷诺护垫材料的粘附效果。
2. 施工温度：施工温度应在建议范围内，过高或过低的温度都会影响雷诺护垫的质量。
3. 施工厚度：根据实际需要进行合适的保护层厚度施工，以获得最佳的保护效果。
4. 施工时间：需要根据雷诺护垫材料的干燥时间，合理安排施工时间和后续使用时间。
5. 施工技术：不同的施工方法需要掌握相应的施工技术，操作时要注意细节，避免出现漏涂或堆积现象。
结论雷诺护垫施工工艺及方法是一种有效的地面保护技术，可以提供持久的保护，防止地面受损。
雷诺护垫专项施工方案设计
雷诺护垫专项施工方案设计1. 引言本文档旨在提供一份针对雷诺护垫的专项施工方案设计。
雷诺护垫是一种具有良好防水、隔音和隔热性能的设备，常用于建筑物的外墙保温和室内隔音处理。
为了确保施工质量，我们将详细介绍施工方案的具体步骤和注意事项。
2. 施工步骤以下是雷诺护垫的专项施工步骤：2.1 准备工作在开始施工之前，需要进行以下准备工作：•确定施工区域：根据实际需求确定需要进行雷诺护垫施工的区域。
•整理施工现场：清除施工区域的杂物和障碍物，保持施工现场整洁。
•检查材料和设备：确保所需材料和设备完好无损，并按照要求摆放好。
2.2 预处理在施工之前，需要进行预处理工作：•清洁表面：使用清洁剂清洁施工区域的表面，确保表面无尘、无油污。
•清除障碍物：清除施工区域上的障碍物，确保施工顺利进行。
•封堵孔洞：封堵施工区域的孔洞和裂缝，确保雷诺护垫施工的密封性。
2.3 施工操作下面是雷诺护垫施工的具体操作步骤：1.将雷诺护垫铺设在施工区域上，确保平整且与墙面紧密贴合。
2.使用专用工具（如刮板）将雷诺护垫牢固固定在墙面上，确保整体稳定。
3.使用剪刀或切割机对雷诺护垫进行裁剪，以适应施工区域的形状变化。
4.在必要的位置使用特殊胶水将雷诺护垫的接缝处密封，以增强整体的防水性能。
5.定期检查施工质量，并及时处理出现的问题和缺陷。
3. 注意事项在进行雷诺护垫专项施工时，需要注意以下事项：•严格按照施工步骤进行操作，确保施工质量。
•防止雷诺护垫受损，避免划伤或撕裂。
•遵守安全规范，正确使用工具和设备，避免意外事故发生。
•注意施工环境的通风情况，避免长时间接触可能产生的有害气体。
•定期检查施工质量，及时处理出现的问题和缺陷。
4. 总结本文档详细介绍了雷诺护垫专项施工方案设计，其中包括准备工作、预处理、施工操作和注意事项等内容。
通过遵循本文档提供的指导，可以确保雷诺护垫施工的质量和效果。
如果在施工过程中遇到问题，请及时与专业人员咨询和解决。
雷诺护垫工程施工方案
雷诺护垫工程施工方案一、工程概况本项目为某河道雷诺护垫护坡工程，全长约620.3米。
雷诺护垫是一种采用六角形双绞合机编织金属网片制成的网垫结构，具有高强度、高柔韧性、抗腐蚀性、整体性、优良的压载性能、良好的透水性和促淤性等特点。
本工程旨在通过雷诺护垫的施工，达到防止河岸遭水流、风浪侵袭而破坏，实现水体与坡下土体间的自然对流交换功能，保护当地生态的原生性，促进环境的自然平衡。
二、施工准备1. 材料准备：根据设计要求，提前准备好足够的雷诺护垫、石块、绑丝等材料。
雷诺护垫应符合相关标准规定，石块应选用符合要求的河卵石，粒径宜在8-20cm之间。
2. 施工设备：准备好挖掘机、装载机、吊车、水准仪、卷尺、铁锤、钢丝绳等施工设备。
3. 技术培训：对施工人员进行雷诺护垫施工技术培训，确保施工过程中能正确操作，保证施工质量。
4. 现场准备：对施工区域进行清理，清除杂物，按设计要求设置施工临时设施，如施工便道、临时排水系统等。
三、施工方法1. 施工顺序：先进行基础处理，再进行雷诺护垫的铺设，最后进行石块的填充。
2. 基础处理：根据设计要求，对基础进行处理，确保基础坚实、平整。
如有必要，可进行地基加固处理。
3. 雷诺护垫铺设：（1）将雷诺护垫置于平实的地面展开，压平多余的折痕，将前后面板、底板、隔板立起到一定位置，呈箱体形状。
（2）相邻网箱的上下四角以双股组合丝连接，上下框线或折线绑扎并使用螺旋固定丝绞合收紧连结。
（3）边缘突出部分需折叠压平。
（4）将每个网箱六个面及隔断组装完整，确保各个网面平整，然后放在正确的位置上。
4. 石块填充：将石块填充到雷诺护垫中，填充高度应符合设计要求。
填充过程中，确保石块间紧密接触，避免空隙过大。
5. 紧固过程：将雷诺护垫的边缘与其他部分用绑丝连结起来，绑扎的最大间距为300mm。
必要时，可选择双股绑丝。
四、施工质量控制1. 严格按照设计要求进行施工，确保雷诺护垫的规格、布局、填充高度等符合设计要求。
护坡雷诺护垫施工方法及步骤
护坡雷诺护垫施工方法及步骤1. 什么是护坡雷诺护垫？嘿，朋友们，今天咱们聊聊护坡雷诺护垫，听起来有点高大上，其实就是一种用于保护土坡的材料。
它的外形像个网格，但可不是随便的网格哦！雷诺护垫用的是钢丝网，里面装的是石头，这个组合既结实又能防止土壤流失。
就像咱们的护身符，能保护土坡不受侵蚀，真是个神奇的玩意儿。
2. 施工前的准备2.1 选址和清理在开始之前，咱们得先选好施工地点。
这个地方一定要有足够的坡度，不能太陡，也不能太平，要刚刚好。
然后，先把施工现场清理干净，像是把房间打扫得一尘不染，这样才能保证后面的工作顺利进行。
2.2 材料准备接下来，咱们要准备好所有的材料。
雷诺护垫、钢丝、石料、以及一些辅助工具，比如铲子、水平仪等，样样都得齐全。
别小看这些工具，没它们可真是寸步难行。
就像去超市购物，没带购物清单，结果买了一大堆根本用不上的东西，这可就尴尬了。
3. 施工步骤3.1 铺设护垫好了，准备工作做好了，就可以开始铺设雷诺护垫了。
首先，咱们把护垫展开，注意要跟坡面紧密贴合，就像在给土坡穿衣服一样，衣服得合身。
然后，用钢丝把护垫固定好，确保它不轻易移位。
你想想，要是衣服松松垮垮的，肯定不舒服对吧？所以，这一步特别重要。
3.2 石料填充接下来，就该填充石料了。
这可是一项技术活，得有耐心。
把石头放进去的时候，注意要把它们均匀地分布，这样才能确保护垫的稳定性。
想象一下，像是在给花园种花，得把每朵花都放在合适的位置，这样才好看。
3.3 检查和维护最后，别急着收工，检查工作是必须的。
确保每一块护垫都牢牢固定，每一颗石头都恰到好处。
如果发现有什么问题，赶紧修复，不然就像一颗坏苹果，可能会影响整个果园的美观哦。
施工完成后，记得定期维护，保持护坡的良好状态。
就像我们的身体，定期检查才能保持健康。
4. 小贴士和注意事项最后，给大家一些小贴士：施工时一定要注意安全，最好穿上安全帽和工作鞋，以防意外发生。
施工队伍的配合也特别重要，大家要像打团战一样齐心协力，才能快速高效地完成工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷诺护垫工程施工方案
工程需要使用的材料包括雷诺护垫、防渗土工膜、土工织物或反滤层等。
所有材料均应按照设计要求进行选用和采购，并应保证质量符合相关标准。
2）在施工过程中，应及时检查材料的质量，对不合格材料应及时予以更换或处理。
1.3施工方法
1.3.1雷诺护垫铺设
1）雷诺护垫的铺设应按照设计要求进行，应注意铺设的坡度和铺设的方向。
2）在铺设过程中，应注意雷诺护垫的连接和固定，确保其稳定性和紧密性。
3）铺设完成后，应及时进行检查和修整，确保其符合设计要求和质量标准。
1.3.2防渗土工膜铺设
1）防渗土工膜的铺设应按照设计要求进行，应注意铺设的平整度和重叠部位的处理。
2）在铺设过程中，应注意防渗土工膜的损坏和连接，确保其完整性和防渗性能。
3）铺设完成后，应及时进行检查和修整，确保其符合设计要求和质量标准。
1.3.3土工织物或反滤层铺设
1）土工织物或反滤层的铺设应按照设计要求进行，应注意铺设的平整度和重叠部位的处理。
2）在铺设过程中，应注意土工织物或反滤层的损坏和连接，确保其完整性和过滤性能。
3）铺设完成后，应及时进行检查和修整，确保其符合设计要求和质量标准。
1.4施工安全
1）施工单位应制定相应的安全生产方案，并进行安全教育和培训。
2）施工现场应设置安全警示标志，并配备必要的安全设施和防护措施。
3）施工人员应遵守安全操作规程，严格执行安全措施，确保施工安全。
雷诺护垫是一种采用六角形双绞合机编织金属网片制成的网垫结构，其名义尺寸为80×100mm。
根据设计要求，制成的雷诺护垫规格为6×2×0.3m。
在现场施工时，将石头填充到护
垫中，形成柔性、透水、整体性的结构，用于河道护脚和护坡工程。
具体的型号规格和组成结构见表1-2和图1-1.
钢丝、边丝和绑扎丝的物理和力学性能指标需要满足设计要求，钢丝的镀层组成和镀层量也需要满足设计要求。
如果需要使用覆塑钢丝，则塑料也需要达到设计要求。
具体的钢丝技术参数见表1-3.
在填充石料时，必须使用坚固密实、耐风化的石料，严禁使用风化石。
填充石料的粒径必须符合设计要求，控制在粒径在1.5-2倍孔径之间，可以有5%的变化，但最小粒径不得小于网孔尺寸。
填充料可以使用废砼碎块或耐风化的建筑废料。
雷诺护垫一般用于护坡或护底，施工前需要削坡或平整铺设面。
施工过程中，可以按照图1-2所示的工艺流程框图进行操作。
为方便施工，可以修建临时房屋、便道，设置电力、电讯和供水系统，并且必要的安全设施也需要设置。
在组装雷诺护垫时，需要将一个雷诺护垫单元放置于平坦且坚硬的地面上。
2.关于双隔板雷诺护垫的安装步骤
首先，展开雷诺护垫，用脚踩住隔板两边，用手拉起隔板，整平底板由于折叠造成弯曲部分。
接着，立起隔板，对底部没有机械折痕的隔板，用脚往两边踩，然后立起隔板。
注意防止由于单边踩或踩的位置不准确等原因造成的隔板高度不足及高度不一致。
然后，用木板压住边板底部边线，折起边板。
确保底板在同一直线上，而且边板有足够的高度。
最后，折起前后长边板，用15cm长的钢丝绞合隔板与边板、边板与边板相接
的14个点。
组装完毕后的护垫四周边板平整、绞合点牢固、
所有竖直面板的上部边缘在同一水平面上。
3.关于雷诺护垫的安装位置
对于坡面防护，将组装好的雷诺护垫一个紧靠一个整齐地摆放在坡面上，注意隔板垂直于坡面方向，护垫两端的格子的长度不一致，摆放时注意方向统一，以保证安装完以后相对应的隔板、边板在同一直线上。
对于河底防护，将组装好的雷诺护垫一个紧靠一个整齐地摆放在河底，得方向和水流方向垂直。
在坡顶上用长木桩固定住护垫，防止其下滑异位造成顶部不齐。
4.关于雷诺护垫的填充石料施工
从坡底往坡顶方向进行装填，逐格往坡顶方向装填，避免由于没装填满露出隔板而造成隔板弯曲。
同时为了避免单边装填所引起的顺坡方向的边板往两边弯曲变形，边板的两边的石头同时进行装填。
考虑到石头的沉降，装填时应有2.5cm的超高，而且雷诺护垫内顶部装填的石头需用人工摆放，尽量减少孔隙率，并确保表面平整。
5.关于雷诺护垫的封盖施工
在对雷诺护垫进行封盖施工之前，需对装填时造成弯曲的隔板进行校正，对已装填的石头进行平整。
最终确保所有横向、纵向边缘在同一直线上、坡面平整、不存在凹陷、凸起现象。
铺上盖板，用剪好的钢丝将盖子边缘与边板边缘、盖板与隔板上边缘绞合在一起。
其中，靠在一起的边板边缘以及盖板边缘一起绞合（有4条边）。
绞合时每间隔大约15cm单、双圈间
隔绞，并且每根剪断钢丝绞合长度不超过1m（一般绞合1m
长边缘用1.3m长钢丝）。
所有绞合钢丝的使用应该按照定量配置，并且需要注意节约使用钢丝，妥善保管和避免浪费。
下面是雷诺护坡工程的质量控制规定。
1.4.1一般规定
施工单位应该建立健全完善的质量保证体系，并且建设、监理单位也应该建立相应的质量检查体系，分别承担工程质量的自检和抽检任务，实行全面质量管理。
工程质量检测人员所需资质条件以及工程质量检验的职责范围、工作程序、事故处理、数据处理等要求，均应符合《水利水电工程施工质量评定规程（试行）》（SL176-1996）的规定。
应保证检测成果、材料检验资料的真实性，严禁伪造或任意舍弃成果和资料。
质量检测记录应妥善保存，严禁涂改或自行销毁。
雷诺护坡工程施工质量应包括内在质量和外观质量。
必须在每一道工序进行自检、抽检合格后，方可继续下道工序。
质量检测部位应有代表性，且应在面上均匀分布，不得随意挑选。
隐蔽工程应会同监理一起检验，或拍照留底。
1.4.2材料质量控制
雷诺护垫网材的规格质量应重点检查以下内容：网材的物理性能、力学指标是否符合设计要求；钢丝镀层是否符合设计要求；雷诺护垫隔板是否符合设计要求（单隔板/双隔板）；
网片绞边是否为机械绞边；外涂树脂膜质量是否符合设计要求。
填充石料的质量及规格应重点检查以下内容：石料质量是否符合规范规定；石料粒径是否符合规范规定。
土工织物的质量控制，应重点检查以下内容：透水土工织物的质量和规格是否符合设计要求；防渗土工织物的质量和规格是否符合设计要求。
1.4.3雷诺护坡施工质量控制
铺设护垫的坡面、铺设面的平整度、土体密实度是否符合设计要求。
检验坡面、铺设面的平面位置、高程是否符合设计要求。
检查雷诺护垫组装工艺、拼装程序是否符合规范规定。
抽检雷诺护垫几何尺寸是否符合下列要求：高度（H）允许偏
差±2%；宽度（B）允许偏差±3%；长度（L）允许偏差±4%。
检查填充石料施工工艺、程序是否符合规范规定。
抽查护垫面层平整度是否符合高差≤3cm的规定。
检查反滤层、防渗土工
布的施工质量是否符合规范规定。
