注塑模具 冷却水路
0.59mm
0.3mm 静模侧温度 较之前均匀。 动模侧温度分布 还是不够均匀
动静模面温差分布
均匀。温差约10°。
Z方向收缩较之前改善较大,变形如图。 右边为放大10倍的变形，绿色框为变形前形状。
四、模具加热设备简介
1.水温加热：模具温度要求80°以下适用；
大部分塑胶原料（除高温料）要求模具成型温度为：20°~ 90°，如果部品表面光洁 度要求较高，或模具结构导致成型困难时，必须使用水温机加热。
高温金属软管，需配合下面专用高温接头使用
油温机
注：高温模具水路，需要高温专用的 接头、止水栓（喉塞）等配件。
四、模具加热设备简介
3.加热棒、热电偶：PET、PPS等结晶温度较高（130~150°），为保证模具快速升温和灵 活控温必须使用加热棒、热电偶。 加热棒、热电偶
的使用 加热棒
加热棒
热电偶
检测温度
二、冷却水路样式
4.不同镶件的水路连接
适用于部品面积大、模仁厚度小、模仁不是整体的模具（布置水井麻烦）
模板水路连接设计1
水路连接块 水路连接块
模板水路连接设计2
MISUMI模板水路连接标准件
延长接头
二、冷却水路样式
5.斜顶冷却
斜顶
顶针板
一体式斜顶冷却水路
斜顶头冷却水路 连接器
斜顶较大时，冷却水路是不可忽略的。没有冷却水 路会延长注塑周期，或造成斜顶成型形象在脱模时 变形。
设计图
二、冷却水路样式
6.滑块冷却
长型芯滑块 喷水管冷却
不仅滑块上需要冷却水路，必要时滑块镶件上必须 设置冷却水路
二、冷却水路样式
7.冷却回路的特殊样式
1.普通水路和水井结合
2.小型芯用斜孔水路
3.大面积适用 涡流式水路（推板）
喷水管 环形
部 品
隔板
4.徘徊式水路
5.环形 水路
6.多种水路样式的综合运用
冷却水路2
一、冷却水路设计原则
3.冷却系统水孔径间距与型腔之间的关系
H一般2.5d-3d
层流、紊流(雷诺数Re>4000为稳定的紊流)：
注：1.圣度标准 最小 8mm。 2.无论多大的模具，水孔的直径不能大于14mm， 否则难以形成紊流(紊流状态热交换充分)。
一、冷却水路设计原则
4. 冷却水路布置 1）冷却水路设置要使冷却效果均匀：靠近热量较多处；远离热量较少处。
三、冷却水路优化设计实例
1.冷却与翘曲变形
T=50℃
T=50℃
T=50℃
T=40℃
A
B
A
B
三、冷却水路优化设计实例
2.冷却优化实例1
初始设计：15条水路，动模6条，静模7条，滑块2条。
优化后设计：21条水路；动模增加1条，静模增加3条，滑块增加2条。
三、冷却水路优化设计实例
冷却优化实例1-----优化过程
四、模具加热设备简介
5.加热设备 综合应用
油温机 温控箱
PA 尼龙
有加强纤维
水温机
适用温度-30~120°
PVF
S-PVC
注：1. 根据冷却水温度选用软管； 2. 这些软管均为冷却水专用（不适用与油）； 3. 一般水温机设定 70~80°，高于80度有安全隐患。
适用温度0~60°
四、模具加热设备简介
2.油温加热：模具温度要求90~150°适用。
PP、PC、尼龙（PA66、PA6、PA46） 、POM 等加玻纤GF后 要求模具温度都可达到 120°可用油温机控温；PET、PPS成型温度130~150°必须使用油温机控温。
8.9 mm
动模侧温度分布大部分 均匀，但圈示区域温度 较高，应加强冷却。
静模侧温度不均匀，浇 口周围温度较高，温度 分布在51-71范围内。
动 静 模 温 差 分 布 不 均 成品体积收缩大部分均 Z方向收缩不均勻,变形 匀 ， 静 模 温 度 较 高 ， 匀约为4%, 四周较厚区 方向如图所示，最大变 形为8.9mm，变形量较 域体积收缩稍大。 温差在-15-14°。 大。
• 对生产周期的影响：一个成型周期主要分为以下部分。缩短冷却时间就是 提高成型效率。
注塑时间
保压时间
冷却时间 相对时间
开模时间
占整个周期5%
占整个周期80%
占整个周期15%
一、冷却水路设计原则
2. 模具冷却系统：
模具温度调节器
静 模 动 模
软管 供给 歧管
冷却回路 1
收集 歧管
收集 歧管
泵 供给 歧管
1.9 mm
冷却水进口温度如图所 示，蓝色பைடு நூலகம்示进水温度 为40°，红色表示进水 温度为60°。
动模侧温度分布与之前 相似，但浇口附近温度 较之前高，有利于控制 变形。
静模侧温度如图所示， 动静模面温差分布均 大部分区域温度较均匀， 匀局部温差较大。 浇口附近温度较高。
Z方向收缩不均勻,变形 方向如图所示，最大变 形为1.9mm，变形量明显 减小。
三、冷却水路优化设计实例
3.冷却优化实例2
初始设计：6条水路，动模3条，静模3条。
优化后设计：12条水路；静模增加6条。
三、冷却水路优化设计实例
冷却优化实例2----优化过程
0.69mm 0.61mm
1.0mm
静模侧温差大
动模侧温度分布也 不均匀
动静模面温差分布不 均匀。
Z方向收缩不均勻,变形如图。右边为放大10 倍的变形，绿色框为变形前形状。
主 要 内 容
一、冷却水路设计原则
二、冷却水路样式
三、冷却水路优化实例
四、加热设备简介
一、冷却水路设计原则
1. 注塑冷却水路设计目的
水路设计目的： 水路设计目的是使产品均匀冷却，并在较短时间内顶出成型。水路排布的好 坏直接影响到产品的成型品质和成产周期(成本)。 • 对品质的影响：在成型时水路使用来控制模具温度的，而模具温度及其波 动对制品的收缩率变形、尺寸稳定性、机械强度、应力开裂和表面质量等均 有影响。主要表形在：表面光洁度、残余应力、結晶度、热弯曲。
二、冷却水路样式
2. 高导热材料嵌入冷却
热管工作原理
高导热材料
铍铜、铝棒、热管 镶入型芯， 并以导热剂填充间隙
热管1截面
热管2截面
二、冷却水路样式
3.螺旋式镶件冷却水道
单螺旋式镶件冷却水道，适合于一些 比较大的，中间无孔的圆形镶件。
双螺旋式镶件冷却水道，适合于一些比 较大的，中间有孔的圆形镶件。
并联水路特点 优点：适用于入子周围冷却；低压下可达高流速。 缺点：各分支流速不一、各分支冷却效果不一、 易淤积堵塞。
二、冷却水路样式
b. 隔板
隔板高度依据产 品轮廓设定
多隔板串联
串联水路特点 优点：流速均匀；传热均匀。 缺点：压降大。
二、冷却水路样式
c. 螺旋隔水片
分割型
全螺旋形
分割型 组件
全螺旋形
热电偶
设置温度
四、模具加热设备简介
4.隔热板：防止模具热量过度散发以确保型腔温度恒定，从而保证成型产品品质稳定。
尼龙、PBT、PET等结晶性树脂，模具型腔表面温度变化对部品的结晶度、尺寸、外 观品质影响很大，需要安装隔热板。
注：1. 隔热板加工时要使用集尘器吸粉尘（含玻纤，会刺激皮肤致瘙痒；粘附到机械上会影响精度）； 2. 用钻头加工时易破裂，要小心加工（可定制加工）； 3. 不适合于螺纹加工、3维加工。
2）圣度水路通道标准：两侧直通，单侧回路不可。
OUT OUT
分水器
IN
IN
注：1.水路长度不能太长:冷却液从水管进口到出口的温度变化应该在5°以内；较精密 的产品应该控制在3°以内。 2.大型模具水路较多应注明 IN OUT 最好做分水器。
二、冷却水路样式
1. 水井冷却
a. 喷泉
多型芯喷泉并联 前者模具加工加工简单 后者可以实现水流方向变更 模具加工加工简单 可以实现水流方向变更
注塑模具 冷却水路
汇报人：
目录
添加目录标题
01
注塑模具冷却水路的 重要性
02
注塑模具冷却水路的 原理
03
注塑模具冷却水路的 设计原则
04
注塑模具冷却水路的 制造工艺
05
注塑模具冷却水路的 优化方案
06
添加章节标题
注塑模具冷却水 路的重要性
提高生产效率
冷却水路设计合理可以降低模具温度提高生产速度 冷却水路设计合理可以减少模具变形提高产品质量 冷却水路设计合理可以减少模具磨损延长模具寿命 冷却水路设计合理可以减少生产过程中的停机时间提高生产效率
冷却水温度对模具温度的影响
冷却水温度越高模具温度越高 冷却水温度越低模具温度越低 冷却水温度与模具温度成正比 冷却水温度对模具温度的影响取决于模具的材质和结构
注塑模具冷却水 路的设计原则
根据产品需求确定水路数量和布局
产品需求：考虑产品的形状、尺寸、材料等因素 水路数量：根据产品需求确定水路的数量避免过多或过少 水路布局：根据产品需求确定水路的布局保证冷却效果 冷却效果：确保冷却效果达到最佳提高生产效率和产品质量
保证水路的通畅性和密封性
设计原则：保证水路的 通畅性和密封性
水路设计：合理布局避 免堵塞和泄漏
密封性：采用密封材料 防止漏水
通畅性：保证水流畅通 避免水压过大或过小
维护保养：定期检查和维 护确保水路的通畅性和密 封性
考虑水路的维护和清洁方便性
设计水路时要考虑到 维护和清洁的方便性 避免出现死角和难以 清理的地方。
计等
控制措施：工 艺参数调整、 模具设计优化等Βιβλιοθήκη 质量标准：符 合行业标准、
客户要求等
注塑模具冷却水 路的优化方案
注塑模具水路基本知识
注塑模具水路基本知识注塑模具水路是指在注塑模具中设置的一系列冷却水通道，主要用于调控模具温度，以确保注塑成型过程中塑料材料能够在合适的温度范围内凝固，提高注塑成型的质量和效率。
以下是有关注塑模具水路的一些基本知识：1. 冷却水通道设计：冷却水通道的设计是注塑模具中的重要一环。
它通常由一系列的通道组成，这些通道分布在模具的芯、腔等部位，以确保整个模具的均匀冷却。
合理的冷却水通道设计有助于缩短成型周期，提高生产效率。
2. 水路布局：冷却水通道的布局需要考虑到塑料零件的形状、大小以及塑料流动的路径。
通道应该被布置在可能的接近塑件的区域，确保塑料材料能够被迅速冷却。
3. 水路截面：冷却水通道的截面尺寸也需要仔细设计。
截面太小可能导致水流不畅，影响冷却效果；截面太大则会导致水流速度过快，同样影响冷却效果。
合适的截面设计有助于维持水的流速和温度。
4. 冷却效果监控：在注塑生产中，可以通过监控温度传感器或热像仪等设备来实时监测模具的温度分布情况，以及冷却效果。
这有助于及时发现并解决可能的问题，提高生产质量。
5. 材料选择：水路所用的材料需要具备优异的导热性能和耐腐蚀性能，一般选择优质的不锈钢或铜材料。
6. 防止水垢和堵塞：注塑模具水路中的水质问题可能导致水垢的产生，因此需要定期清理水路，确保畅通无阻。
此外，也可以使用防垢剂来减少水垢的生成。
7. 节能环保：合理设计的冷却水通道有助于降低注塑生产中的能耗，提高生产效率，符合节能环保的要求。
以上是有关注塑模具水路的一些基本知识，这些因素共同影响着模具的冷却效果和生产效率。
在模具设计和生产过程中，需要综合考虑这些因素，以达到最佳的注塑成型效果。
注塑模冷却系统设计原则及结构形式
注塑模冷却系统设计原则及结构形式⼀、模具冷却系统设计原则为了提⾼⽣产率，保证制品质量，模具冷却系统设计以保证塑件均匀冷却为基本原则。
具体设计时注意以下⼏点：①冷却⽔孔数量尽量多、尺⼨尽量⼤型腔表⾯的温度与冷却⽔孔的⼤⼩、疏密关系密切。
冷却⽔孔孔径⼤、孔间距⼩，型腔表⾯温度均匀，如图3-9-3所⽰。
②冷却⽔孔⾄型腔表⾯距离要适宜孔壁离型腔的距离要适宜，⼀般⼤于10mm，常⽤12~15mm。
太近，型腔表⾯温度不均匀，参见图3-9-3d ；太远，热阻⼤，冷却效率低。
当塑件壁厚均匀时，各处冷却⽔孔与型腔表⾯的距离最好相同，如图3-9-4，a⽐b好。
当塑件壁厚不均匀时，厚壁处冷却⽔通道要适当靠近型腔，如图3-9-4，c⽐d好。
③⽔料并⾏，强化浇⼝处的冷却成型时⾼温的塑料熔体由浇⼝充⼊型腔，浇⼝附近模温较⾼、料流末端温度较低。
将冷却⽔⼊⼝设在浇⼝附近，使冷却⽔总体流向与型腔内物料流向趋于相同（⽔料并⾏），冷却⽐较均匀。
④⼊⽔与出⽔的温差不可过⼤如果⼊⽔温度和出⽔温度差别太⼤，会使模具的温度分布不均。
为取得整个制品⼤致相同的冷却速度，需合理设置冷却⽔通道的排列形式，减⼩⼊出⽔温差。
如图3-9-6，a形式会使⼊⽔与出⽔的温差⼤，b形式相对较好。
⑤冷却⽔孔布置要合理冷却⽔通道尽可能按照型腔形状布置，塑件的形状不同，冷却⽔道位置也不同，例如：图3-9-9：扁平塑件，侧⾯进浇。
动定模均距型腔等距离钻孔。
图3-9-10 ：浅壳类塑件定模钻孔、动模组合型芯铣槽。
图3-9-11：中等深度壳类塑件。
凹模距型腔等距离钻孔，凸模钻斜孔得到和塑件形状类似的回路。
图3.9 1：深腔制品。
凸凹模均采⽤组合式，车螺旋槽冷却，从中⼼进⽔，在端⾯（浇⼝处）冷却后沿环绕成型零件的螺旋形⽔道顺序流出模具。
⑥冷却⽔道要便于加⼯装配冷却⽔道结构设计必须注意其加⼯⼯艺性，要易于加⼯制造，尽量采⽤钻孔等简单加⼯⼯艺。
对于镶装组合式冷却⽔道还要注意⽔路密封，防⽌冷却⽔漏⼊型腔造成型腔锈蚀。
注塑模具名词解释(二)
注塑模具名词解释(二)注塑模具名词解释1.注塑模具（Injection Mold）•定义：注塑模具是用于生产塑料制品的模具，通过将熔化的塑料注入模具腔道，经过冷却和固化后，可得到所需的塑料制品。
•示例：注塑模具常用于制造各种塑料制品，例如塑料杯、塑料盒、塑料零件等。
2.模具腔道（Mold Cavity）•定义：模具腔道是注塑模具中用来形成塑料制品外形的空腔，其形状和尺寸应与所需塑料制品一致。
•示例：对于一个注塑模具来说，可能有多个模具腔道，每个模具腔道可制造出一个塑料制品。
例如，一个注塑模具可以有8个模具腔道，那么每次注射塑料时，就可以同时制造出8个相同的塑料制品。
3.模具芯（Core）•定义：模具芯是注塑模具中与模具腔道相对的部分，它用于形成塑料制品内部结构，并与模具腔道一起组成完整的模具空腔。
•示例：例如，对于一个塑料杯的注塑模具，模具芯用于形成杯底和杯内壁，而模具腔道则用于形成杯口和杯外壁。
4.射出系统（Injection System）•定义：射出系统是注塑模具中用于将熔化的塑料注入模具腔道的部分，它包括注塑机、螺杆、射嘴等组成。
•示例：在注塑过程中，熔化的塑料通过射出系统被压入模具腔道，填充整个模具空腔。
射出系统的设计和调节对于注塑产品的质量和成型速度有重要影响。
5.冷却系统（Cooling System）•定义：冷却系统用于注塑模具中对塑料制品进行冷却和固化的部分，它包括冷却水路和冷却设备等。
•示例：在塑料注射后，需要通过冷却系统进行冷却，让塑料迅速固化，以便顺利脱模。
冷却系统的设计和调节对模具寿命和产品质量有重要影响。
6.脱模系统（Ejection System）•定义：脱模系统用于注塑模具中将成型的塑料制品从模具中取出的部分，它包括顶出机构、抽芯机构等。
•示例：脱模系统通过顶出机构或抽芯机构将成型的塑料制品从模具中推出或拉出，以便于后续处理和包装。
脱模系统的设计和操作对模具寿命和产品表面质量有重要影响。
注塑模具温度和冷却水路温度关系
注塑模具温度和冷却水路温度关系该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
注塑模具温度和冷却水路温度关系该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注。
文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 注塑模具温度和冷却水路温度关系can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!注塑模具在注塑成型过程中起着至关重要的作用，其中温度控制是影响成型质量的关键因素之一。

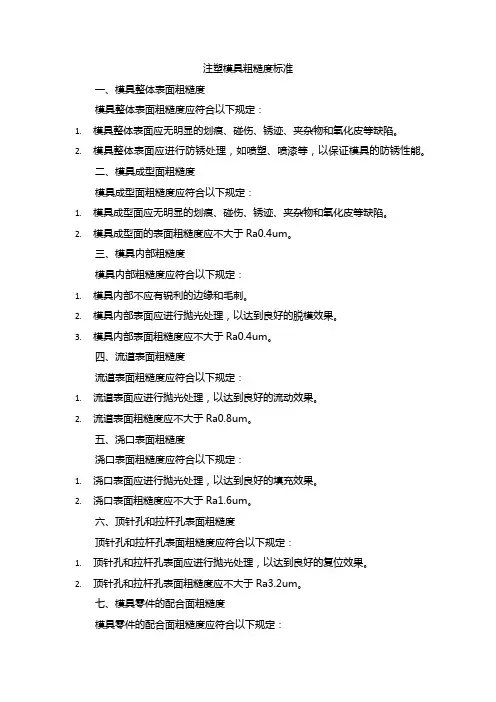

注塑模具粗糙度标准
