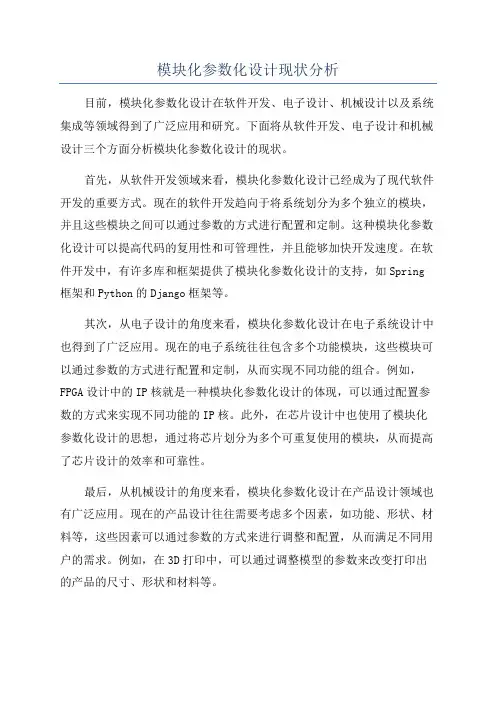

模块化参数化设计现状分析
模块化参数化设计现状分析目前，模块化参数化设计在软件开发、电子设计、机械设计以及系统集成等领域得到了广泛应用和研究。
下面将从软件开发、电子设计和机械设计三个方面分析模块化参数化设计的现状。
首先，从软件开发领域来看，模块化参数化设计已经成为了现代软件开发的重要方式。
现在的软件开发趋向于将系统划分为多个独立的模块，并且这些模块之间可以通过参数的方式进行配置和定制。
这种模块化参数化设计可以提高代码的复用性和可管理性，并且能够加快开发速度。
在软件开发中，有许多库和框架提供了模块化参数化设计的支持，如Spring 框架和Python的Django框架等。
其次，从电子设计的角度来看，模块化参数化设计在电子系统设计中也得到了广泛应用。
现在的电子系统往往包含多个功能模块，这些模块可以通过参数的方式进行配置和定制，从而实现不同功能的组合。
例如，FPGA设计中的IP核就是一种模块化参数化设计的体现，可以通过配置参数的方式来实现不同功能的IP核。
此外，在芯片设计中也使用了模块化参数化设计的思想，通过将芯片划分为多个可重复使用的模块，从而提高了芯片设计的效率和可靠性。
最后，从机械设计的角度来看，模块化参数化设计在产品设计领域也有广泛应用。
现在的产品设计往往需要考虑多个因素，如功能、形状、材料等，这些因素可以通过参数的方式来进行调整和配置，从而满足不同用户的需求。
例如，在3D打印中，可以通过调整模型的参数来改变打印出的产品的尺寸、形状和材料等。
总的来说，模块化参数化设计在软件开发、电子设计和机械设计等领域得到了广泛应用。
这种设计方式可以提高系统的可拓展性、可维护性和可定制性，从而满足不同用户的需求。
未来，随着技术的不断发展和应用场景的不断拓展，模块化参数化设计将会进一步深化和推广。
系统模块化设计总结
系统模块化设计总结在当今复杂的系统开发领域，模块化设计已成为一种关键的设计理念和方法。
它不仅有助于提高系统的可维护性、可扩展性和可重用性，还能有效降低系统开发的复杂性和成本。
本文将对系统模块化设计进行全面的总结和探讨。
一、系统模块化设计的概念系统模块化设计是将一个复杂的系统分解为若干个相对独立、功能明确的模块，每个模块具有特定的功能和接口。
这些模块可以单独开发、测试和维护，最后通过一定的规则和接口进行组合，形成一个完整的系统。
例如，在一个电子商务系统中，可以将用户管理、商品管理、订单管理等功能分别设计为不同的模块。
每个模块专注于完成自己的特定任务，相互之间通过定义好的接口进行交互。
二、系统模块化设计的优点1、提高可维护性当系统中的某个模块出现问题时，只需要对该模块进行修复或改进，而不会影响到其他模块。
这大大降低了维护的难度和成本，提高了维护的效率。
2、增强可扩展性新的功能可以通过添加新的模块来实现，而不需要对整个系统进行大规模的修改。
这样可以快速响应业务需求的变化，使系统具有更好的适应性。
3、便于团队协作不同的团队或人员可以负责不同的模块开发，提高了开发效率，减少了沟通成本和冲突。
4、促进代码复用经过精心设计的模块可以在不同的项目中重复使用，减少了重复开发的工作量，提高了代码的质量和开发效率。
三、系统模块化设计的原则1、高内聚模块内部的元素应该紧密相关，共同完成一个明确的功能。
模块内部的各个部分之间应该具有强的关联性和协调性，以确保模块的功能完整性和一致性。
2、低耦合模块之间的依赖关系应该尽量减少，模块之间的交互应该通过定义明确的接口进行。
这样可以降低模块之间的相互影响，提高系统的灵活性和可维护性。
3、职责单一每个模块应该只负责一个明确的职责，避免模块承担过多的功能，导致模块的复杂性增加。
4、接口明确模块之间的接口应该清晰、简洁、易于理解和使用。
接口的定义应该包括输入、输出、异常处理等方面的内容，以确保模块之间的交互顺畅。
电梯轿厢结构模块化和参数化设计方案分析
电梯轿厢结构模块化和参数化设计分析陈东文摘要：随着人们生活质量的不断提高，高楼大厦也一栋栋拔地而起，这样也伴随着电梯也越来越走进人们日常的生活当中。
电梯能够给人带来便利，不管是在生活中还是工作中。
如今，电梯的设计也在不断的发生变化，一些新型的设计不断出现在人们的视线当中，例如：模块化设计和参数化设计。
本篇文章主要讲述模块化和参数化的设计。
关键词：电梯轿厢、模块化、参数化一栋栋的高楼大厦平地而起，楼梯虽然还在大厦里面，但已经基本不作为人们上楼的通道，取而代之则是电梯，电梯是一种垂直运输的设备，不管是在生活中还是工作中都能给人们带来很大的便利。
随着电梯的用途越来越广泛，给电梯制造商的挑战也就越来越大，因为电梯的更新周期在不断的缩短，而且有些客户的要求比较高，因此，个性化和多样化的需求给电梯制造商带来了许多麻烦。
电梯企业想要发展和生存就必须应对各种各样的客户的挑战，从而开发出快速、有效并且可靠的产品，开发的同时也需要满足各式各样的客户，不管是个性化的，还是多样化的，只有这样，企业才能生存下去。
客户的要求有许多种，为了满足所有客户的要求，设计师们开发出了一种有效的设计方法，叫做模块化设计方法，模块化设计方法能够以最快的速度、最低的成本设计出高效并且可靠的产品出来，从而满足客户的需求。
如今的电梯行业竞争力很大，模块化的设计方法就是为了能够适应当今的市场竞争，不管是个性化、多样化还是多品种的条件下，都能够不断地设计出新的产品，满足客户需要。
本篇文章主要结合模块化和参数化这两种设计方法，为了更好研发出电梯轿厢的结构模块化和参数化的设计系统，我们采取在CAD/CAM软件Pro/E的应用基础之上设计出三维参数化。
这样一来能够节约设计师大量的时间和精力，比如：（1）设计师设计作品绘制草图时不用每次都从头开始，因为这个结构模块可以重复的使用；（2）它能在最短的时间内设计出一个概念性状；（3）能在最短的时间内实验多个构思，从而进行筛选。
现代设计方法之模块化设计
04.模块化回顾与发展
Modular review and development
▲原始模块化
上述所采取的方法是相同的， 就是将具有独立功能的个体， 按不同需要进行新的组合。
其基本构成模式都是
产品＝模块＋接口
04.模块化回顾与发展
Modular review and development
▲经典模块化
05.模块化设计案例
Modular design case
▲在机身正面，我们可以看到显示屏 和接收器模组，而它的背部空间容纳 了8个模组，包括摄像头、电池和 microUSB适配器等等。
▲在目前的版本当中，这些模块最开 始不过是简单地从侧面插入机身框架 当中，不过现在是使用电永磁机制对 它们进行固定。
印刷革命：活字印刷术加速了 信息的传播，极大地推进了人 类社会的进步。用字模排版印 刷，拆版后通用的活字可复用。
04.模块化回顾与发展
Modular review and development
▲原始模块化
中医中药的模块化实质：具有 特定性味（功能）的中药（通 用模块）由医师（设计师）据 病情（需求）组配成药方（产 品）。
标准元件组成 不同舱室
05.模块化设计案例
Modular design case
●模块化房屋：
1－板块安装接头； 2－门口； 3－楼梯(间)； 4－内隔墙板块； 5－窗口； 6－混凝土地板块； 7－外墙板块。
05.模块化设计案例
Modular design case
●模块化手机 ▲模块化手机，是一类允许用户自
02.模块化回顾与发展
Modular review and development
▲现代模块化
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
由于衣橱模块化产品非常 多，消费者只有充分获取产 品信息，在了解各种可能的 组合方式基础上，才能做出 正确的判断选择。所以，家 具企业需要建立模块库和模 块化产品库，提供一份模块 化衣橱的目录，绘制出所有 的模块化衣橱的三视图或透 视图，建立衣橱的产品族， 以提供消费者使用。既为产 品族，它们具有相同的柜 框、相同的插件模块，但组 合方式上却又有差别。既有 共性，又有个性，这是衣橱 产品族的特点。
模块化产品设计的目的是以少变应多变，以尽可能少的投入生产尽可能多的产品 ，以最为经济的方法满足各种要求。由于模块具有不同的组合可以配置生成多样 化的满足用户需求的产品的特点，同时模块又具有标准的几何连接接口和一致的 输入输出接口，如果模块的划分和接口定义符合企业批量化生产中采购、物流、 生产和服务的实际情况，这就意味着按照模块化模式配置出来的产品是符合批量 化生产的实际情况的，从而使定制化生产和批量化生产这对矛盾得到解决。
02
案例分析
产品（冰箱）案例分析
家具（衣橱）案例分析
这里以民用家具中较典 型的柜休家具--衣橱 （宽900，高2100，深 580）为例，从模块化 设计的三个层次，逐步 分析衣橱的模块化设 计。
首先了解衣橱的内部配置并分析其功能。衣橱虽说造型相对简单，其内部配置却非常丰富， 而这些配置受到相关条件的限制。一是家具标准的限制，国家标准中对衣橱的内部功能尺寸 作了明确的规定（见图1，表1）。二是人体工程学对衣橱尺寸的限制，如抽屉的高度不能超 过视平线，拉篮的高度应在手所及之处等等。根据这些限制条件，设计师可以剔除不合理的 配置形式，绘制出一些常用的衣橱内部配置图。
03 模块化参数化设计趋势及地位
模块化是在传统设计基础上发展起来的一种新的设计思想，现已成为一种新技术 被广泛应用，尤其是信息时代电子产品不断推陈出新，模块化设计的产品正在不 断涌现。
衣橱功能分析之后，可以开始衣橱模块的划分。按照模块功能独 立和结构独立的原则，分析衣橱的各种内部配件，提炼出能作为 独立的衣橱模块的要素，建立衣橱的功能模块系统（见图2）。 从这个系统可知，衣橱模块划分的过程为：分析衣橱总功能--获 得各子功能--提炼功能要素--分析确定模块。
通过对衣橱的功能分解，对功能要素的简化与归并，得出了具有 特定功能和接口结构的通用独立单元，即模块。得到模块之后要 做的则是对模块的结构、接口和尺寸进行设计，并将设计好的模 块统一存入模块库。
参数化设计是Revit Building的一个重要思想，它分为两个部分：参数化图元和参数化修改引
擎。Revit Building中的图元都是以构件的形式出现，这些构件之间的不同，是通过参数的调整 反映出来的，参数保存了图元作为数字化建筑构件的所有信息。
模块化设计的原则
1.力求以少量的模块组成尽可能多的产品，并在满足要求的基础上使产品精度高、性能稳 定、结构简单、成本低廉，模块间的联系尽可能简单； 2.模块的系列化，其目的在于用有限的产品品种和规格来最大限度又经济合理地满足用户 的要求。
03 模块化参数化设计现状分析
模块化设计在设计思想上是对传统设计的一种创新，早期模块化设计多采用手工操作管理， 缺乏现代化的设计和管理手段，不能充分发挥模块化设计的优越性。随着计算机应用技术向 各行各业的渗透及以计算机辅助设计为主体的现化设计技术的发展，模块化设计从设计手段 上已有了极大的不同，形成了以计算机为工具、以模块化设计为目标的各种学科交叉融合的 新型技术领域，如计算机辅助模块化设计、模糊模块化设计、智能模块化设计、优化模块化 设计等等，这些手段反过来又促进了模块化设计思想的发展。
模块化设计[15]的概念在20世纪50年代由欧美一些国家正式提出，随后得到越来越广泛 的关注和研究[16,17,18]。模块化设计方法已经在机械（如数控机床、模具、减速箱、工 业汽轮机）、电工电子（如微机、通信设备、电动控制仪表）、船舶、建筑、电力、武 器装备（如方舱、雷达、航空电子设备）等行业中得到广泛应用[19]，并取得了显著的效 益。Huan和Kusiak[20,21]等对模块化产品开发研究现状进行了评述，指出了一些有待深 入研究的问题。
模块设计是模块化设计中的关键，家具模块的合理性对 模块化家具的产品性能、外观以及模块的通用化程度和 加工成本都有很大的影响。这个设计环节由功能分析、 模块划分和模块设计三部分组成。
从衣橱收纳形式分析可知，衣橱收纳物品的构成要素主要有六 种：挂杆（挂衣杆、挂裤架、领带架、挂钩）、固定式的开放搁 板（包括木质搁板、丝网储藏架）、拉出式的丝网篮筐或搁板、 全封闭或半封闭的抽屉以及柜桶，其他一些储物形式通过附属的 家具配件完成，例如收纳床必须借助专门的五金件。
模块化参数化设计 现状分析
0000 1111 2019/2/1
目录
模块化参数化设计的定义
案例分析 现有形势分析 发展前景及地位 综述
01
模块化参数化设计定义
模块化设计是指在对一定范围内的不同功能或相同功能不同性能、不同规格的产品进行功
能分析的基础上，划分并设计出一系列功能模块，通过模块的选择和组合可以构成不同的产 品，以满足市场的不同需求的设计方法。
家具模块化设计的优势是显而易见的，它不仅能以车到底的成本提高企业 的客户满意度，进而提高企业的市场竞争力，而且能促进整个家具行业的创 新，改变现有家具产业的结构。未来将会出现专门的模块提供商、专门组装丰 如央的家具企业和专门制定模块的设计规则的新型家具企业，企业的竞争模式 也将发生改变。
模块化参数化设计的目的
模块化设计的主要方式
横向系列模块化设计 不改变产品主参数,利用模块发展变形产品。这种方式易实现,应用广。 纵向系列模块化设计 在同一类型中对不同规格的基型产品进行设计。 横向系列和跨系列综合模块化设计 除发展横系列产品之外,改变某些模块还能得到其它系列产品者,便属于横向系列和跨系 列模块化设计了。 全系列模块化设计 全系列包括纵向系列和横向系列。全系列和跨系列模块化设计。在全系列基础上用于结 构比较类似的跨产品的模块化设计。
