栏杆与扶手制作与安装作业指导书全套
护栏和扶手制作与安装
A 护栏和扶手制作与安装A.1木扶手制作与安装1.工艺流程：找位与划线→弯头配置→连接预装→固定→整修2.找位与划线：安装扶手的固定件：位置、标高、坡度、找位校正后弹出扶手纵向中心线。
按设计扶手构造，根据折弯位置、角度、划出折弯或割角线。
楼梯栏板和栏杆顶面，划出扶手直线段与弯、折弯段的起点和终点的位置。
3.弯头配置：按栏板或栏杆顶面的斜度，配好起步弯头，一般木扶手，可用扶手料割配弯头。
采用割角对缝粘接，在断块割配区段内最少要考虑用三个螺钉与支撑固定件连接固定。
大于70mm断面的扶手接头配置时，除粘结外，还应在下面作暗榫或用铁件结合。
4.连接预装：预制木扶手须经预装，预装木扶手由下往上进行，先预装起步弯头及连接第一跑扶手的折弯弯头，再配上折弯之间的直线扶手料，进行分段预装粘结，粘结时操作环境温度不得低于5℃。
5.固定：分段预装检查无误，进行扶手与栏杆（栏板）上固定件，用木螺丝拧紧固定，固定间距控制在400mm以内，操作时，应在固定点处先将扶手料钻孔，再将木螺丝拧入。
6.整修：扶手折弯处如有不平顺，应用细木锉锉平，找顺磨光，使其折角线清晰，坡角合适，弯曲自然，断面一致，最后用木砂纸打光。
A.2质量要求1.护栏和扶手制作与安装所使用材料的材质、规格、数量和木材、塑料的燃烧性能等级应符合设计要求。
2.护栏和扶手的造型、尺寸及安装位置应符合设计要求。
3.护栏和扶手安装预埋件的数量、规格、位置、以及护栏与预埋件的连接节点应符合设计要求。
4.护栏高度、栏杆间距、安装位置必须符合设计要求。
护栏安装必须牢固。
B 散热器罩与安装B.1工艺流程弹线→打孔下木模→制作安装木龙骨→上罩面板→制作罩框→压线条收口→刷漆B.2散热器罩安装1.安装前应先在墙面、地面弹线，确定散热器罩的位置，散热器罩的长度应比散热片长100mm，高度应在窗台以下或与窗台接平，厚度应比散热器宽l0mm以上，散热罩面积应占散热片面积80%以上。
2.在墙面、地面安装线上打孔下木模，木模应进行防腐处理。
栏杆工程作业指导书
栏杆工程作业指导书编制李庆日期 2014年2月审核日期批准日期修订记录一、目的：保证栏杆工程质量符合《建筑工程施工质量验收统一标准》GB50300-2001和《建筑装饰装修工程质量验收规范》GB50210-2001，符合2002年版《工程建设强制性条文》（房屋建筑部分）的相关要求及合同约定的标准。
二、适用范围：适用于重庆地区民用住宅小区的公共楼梯和户内金属（金属玻璃）栏杆安装工程的施工、检查和验收。
（注：各类建筑的专业设计尚应满足相应设计要求）三、编制依据：依据《住宅设计规范》GB50096-1999（2003）、《钢结构工程施工质量验收规范》，国家现行相关设计标准、规范、知名企业施工工艺标准及结合重庆地区实际情况加以调整四、作业要点：1.技术质量职责：1.1业主负责监理，总、分包单位之间的协调管理，并对过程、结果进行跟踪、督促管理。
1.2总包单位负总包管理责任，对最终产品负责。
1.3分包单位对施工的质量负责，并承担相应的责任损失。
1.4监理单位对分包单位负监督管理责任，对总分包单位负协调管理责任。
2.技术质量要求；2.1分部（子分部）工程分包施工单位必须具备相应的施工资质，并在开工前报送监理单位和总包单位。
2.2施工单位技术人员应按要求持证上岗，并按要求报送监理单位和总包单位。
2.3分包单位施工前应接受业主、监理、总包单位对其进行全面的施工技术交底，包括工程概况、技术质量要求、工期进度要求、安全文明施工等内容。
2.4分包单位施工前应根据设计文件、监理、业主要求及合同要求，编制切合实际的施工方案，并报送监理单位和总包单位。
2.5分包单位应对作业班组进行入场教育、施工技术交底和安全文明施工交底。
2.6分包单位应及时完善各种隐蔽资料，检查记录、施工记录等，并在监理和总包单位要求、指导下装订成册或由总包单位代理装订，报送总包单位统一组卷。
2.7材料进场制度：进场材料应符合设计和合同要求，并及时报验，提供相关和合格证明文件和抽样检验试验报告。
护栏施工作业指导书
护栏施工作业指导书一、概况XXX特大桥外侧为外包式护栏、内侧为波形护栏，各2220.7*2m，其中内侧波形护栏只浇筑护栏底座，波形护栏安装由业主另行确定施工单位。
计划2010年4月1日开工，2010年11月底全部完成。
护栏是桥梁施工中最需注重外观质量和线型的部分之一，要求外观平整、光洁、无色差和不规则裂缝，线性平顺、无明显下垂和拱起。
护栏施工必须在桥跨处于自承状态下方可。
二、施工方案(1)、施工前准备除锈：有可能箱梁预制结束后很长时间内没有进行护栏施工，导致预埋钢筋生锈，所以钢筋连接前要除锈。
清理杂物：预制、安装箱梁和进行横梁、湿接缝施工时可能留有杂物，需要清理干净。
补凿毛：由于预制箱梁时遗漏或凿毛不到位．浇筑混凝土前要补凿毛。
修正预埋钢筋：预制箱梁预埋的钢筋可能存在位置不准、数量不够等现象，需要再植钢筋。
具体是通过冲击钻打出空洞，使用环氧树脂把植筋粘接牢固。
(2)、测量放样先放出桥面中心线，以此为基础向两边测出护栏边线，在护栏内口顺桥向每5m 为一断面进行放样，相邻点位用墨斗弹线相连；底部用高标号砂浆作标高带，此标高带设计高程=护栏顶高程-护栏模板高度。
(3)、钢筋连接钢筋按不同品种、等级、规格及生产厂家分批验收、分别堆放，下垫上盖，保持钢筋表面洁净，并设立识别标志。
钢筋要有生产厂家的质量证明书，项目部工地试验室按规定的频率进行力学和可焊性能试验，合格后万可使用。
使用前清除表面油渍、漆皮、鳞锈。
据设计图纸，护栏钢筋与预埋钢筋连接，绑扎钢筋接头的两接头间距不小于1.3倍搭接长度，搭接接头的截面积不得超过总截面积的25%。
外包护栏的5#筋、波形护栏的4#筋，因设置断缝，需要每10cm断开，留有5cm左右的空隙。
保护层使用upvc塑料三角垫块,钢筋与模板之间用铅丝扎紧并相互错开。
钢筋绑扎要挂线进行，确保位置准确，不影响钢筋保护层的厚度。
对已施工好的钢筋及预埋件进行自检，自检合格后报监理工程师验收。
(4)、模板总的原则是：板面平整，接缝严密，外露面美观，结构简单，制作、装拆方便，有足够的刚度和强度。
栏杆与扶手制作与安装作业指导书全套
栏杆与扶手制作与安装作业指导书全套一.材料要求：L不锈钢扶手、栏杆的壁厚的规格、尺寸、形状应符合设计要求，一般壁厚不小于L5mm,以钢管为立杆时壁厚不小于2mm。
2.玻璃栏板的厚度应符合设计要求，并不小于12廊的钢化玻璃或夹胶玻璃，钢化玻璃应有进场复试报告。
3.扶手材料一般用硬杂木加工半成品，其树种、规格、尺寸、形状按设计要求。
木料材质均应纹理顺直、颜色一致，不得有腐朽、节疤、裂缝、扭曲等缺陷，含水率不大于12%,弯头一般使用扶手料以45。
角断面相接，断面特殊的木扶手按设计要求备弯头料。
4•一般用聚醋酸乙烯（乳胶）等化学粘接剂，胶粘剂中有害物质限量应符合国家规范要求。
二、质量控制要点：1.定位、放线:按照设计要求，将固定件间距、位置、标高、坡度进行找位校正，弹出栏杆纵向中心线和分格的位置线。
低层、多层住宅的阳台栏杆净高不应低于1.05m。
中高层、高层住宅的栏杆净高不应低于LlOm〃。
2.安装固定件：按所弹固定件的位置线打孔安装每个固定件不得少于2个φlθ的膨胀螺栓固定，监理及时检验锚固螺栓的锚固质量合格后经签认方准焊接立杆。
锚固件间距符合设计及规范要求。
3.焊接立杆：立杆的制作符合设计和规范要求,栏杆的垂直杆件间距不应大于Sllm,高度符合设计及规范要求。
焊接立杆与固定件时，应放出上、下两条立杆位置线，每根主立杆应先点焊定位检查垂直度不大于4mm,再分断满焊，焊接焊缝符合设计要求及施工规范规定。
焊接后应清除焊药、并进行防锈处理。
4.安装石材盖板：地面为石材地面时，栏杆处安装有整块石材时，立杆焊接后，按照立杆的位置，将石材开洞套装在立杆上。
开洞大小应保证栏杆的法兰盘能盖严。
安装盖板时宜使用水泥砂浆。
固定的石材面保证栏杆高度符合设计及规范要求。
5.焊接扶手或安装木扶手固定用的扁钢：采用不锈钢管扶手时，焊接宜使用氢弧焊机焊接，焊接时应先点焊，检查位置间距、垂直度、直线度是否符合质量要求,再进行两侧同时满焊。

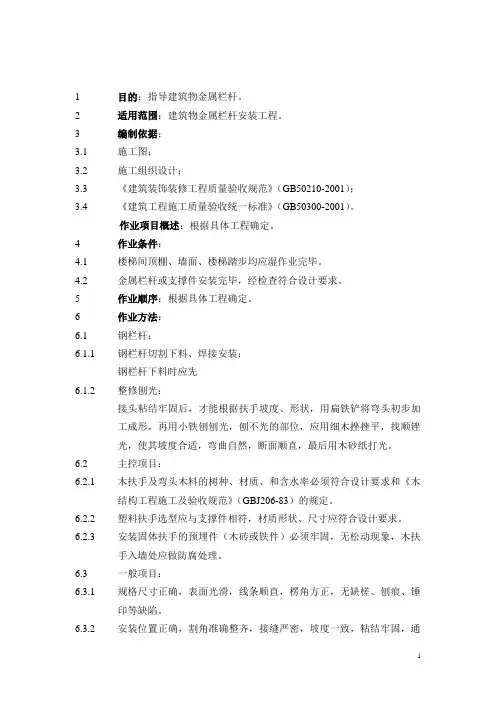

钢管栏杆制作安装作业指导书
1目的：指导建筑物金属栏杆。
2适用范围：建筑物金属栏杆安装工程。
3编制依据：3.1施工图；3.2施工组织设计；3.3《建筑装饰装修工程质量验收规范》（GB50210-2001）；3.4《建筑工程施工质量验收统一标准》（GB50300-2001）。
作业项目概述：根据具体工程确定。
4作业条件：4.1楼梯间顶棚、墙面、楼梯踏步均应湿作业完毕。
4.2金属栏杆或支撑件安装完毕，经检查符合设计要求。
5作业顺序：根据具体工程确定。
6作业方法：6.1钢栏杆：6.1.1钢栏杆切割下料、焊接安装：钢栏杆下料时应先6.1.2整修刨光：接头粘结牢固后，才能根据扶手坡度、形状，用扁铁铲将弯头初步加工成形，再用小铁刨刨光，刨不光的部位，应用细木挫挫平，找顺锉光，使其坡度合适，弯曲自然，断面顺直，最后用木砂纸打光。
6.2主控项目：6.2.1木扶手及弯头木料的树种、材质、和含水率必须符合设计要求和《木结构工程施工及验收规范》（GBJ206-83）的规定。
6.2.2塑料扶手选型应与支撑件相符，材质形状、尺寸应符合设计要求。
6.2.3安装固体扶手的预埋件（木砖或铁件）必须牢固，无松动现象，木扶手入墙处应做防腐处理。
6.3一般项目：6.3.1规格尺寸正确，表面光滑，线条顺直，楞角方正，无缺槎、刨痕、锤印等缺陷。
6.3.2安装位置正确，割角准确整齐，接缝严密，坡度一致，粘结牢固，通顺，螺帽平正，出墙尺寸一致。
6.3.3塑料扶手应无劈裂。
6.3.4允许偏差项目：7质量记录：7.1施工技术记录；7.2质量检验评定记录；7.3缺陷处理记录；7.4设计变更、设计修改记录；7.5工程照片、工程录象记录；7.6工程资料收集（重要文件、工程联系单、制造厂的产品质保文件、到货检验文件等）。
8采用的新技术、新材料、新工艺：（针对具体工程确定）。
9安全管理、文明施工及环境保护：9.1安全管理：楼梯木扶手、塑料扶手安装作业安全风险分析表注：根据工程的具体情况，实际施工时做更具体的识别并采取相应的措施。
扶手、栏杆、栏板制作安装施工方案
扶手、栏杆、栏板制作安装施工方案一、现场准备1、定位测量确定扶手、栏杆、栏板的准确位置和高度，按照设计图进行测量。
使用测量仪器，如测距仪、水平仪，确保准确定位和水平度。
标记定位点，以便后续施工对齐。
2、地面准备工作清理施工区域，确保没有障碍物影响施工进度。
如有需要，进行地面修整，确保扶手、栏杆、栏板的安装基础平整牢固。
检查地面荷载能力，确保其足以支持扶手、栏杆、栏板的负荷。
3、安全措施在施工区域设置明显的安全标志，提醒工作人员和过路人注意施工区域。
配备必要的安全设备，如安全帽、手套、安全鞋等。
安排专人负责监督安全情况，确保施工过程中不发生意外事故。
检查施工现场是否有易燃、易爆物品，必要时采取相应的防火措施。
4、施工设备准备检查和保养施工所需的设备，确保其正常工作状态。
准备所需的起重设备、梯子、工作平台等，以便于扶手、栏杆、栏板的安装和调整。
5、材料和工具准备根据设计图纸和材料清单，准备所需的扶手、栏杆、栏板材料。
检查材料的质量和数量，确保其符合项目要求。
准备所需的工具，如焊接机、电动工具、测量工具等。
6、临时支撑结构如有需要，在施工过程中设置临时支撑结构，确保扶手、栏杆、栏板在安装过程中的稳定性。
安排专人负责监督支撑结构的稳固性，并在安装完成后及时拆除。
二、材料和工具准备1、材料准备1.1、扶手材料：根据设计要求准备扶手的主体材料，可以是金属（如不锈钢、铝合金）或木材等。
检查材料的质量和表面处理，确保其符合相关标准和设计规范。
1.2、栏杆材料：根据设计图纸准备栏杆的主体材料，通常为金属或玻璃。
确保栏杆的高度和间距符合安全标准，并检查玻璃的厚度和透明度。
1.3、栏板材料：准备栏板的主体材料，可以是木材、金属或其他合适的材料。
确保栏板的高度和间距符合设计要求，并检查材料的质量和表面处理。
2、工具准备2.1、通用工具：锤子、螺丝刀、扳手等基本手工具。
电动工具，如电钻、角磨机，用于加工和固定材料。
2.2、焊接设备：根据扶手、栏杆的材质选择合适的焊接设备，确保焊接质量。
ZTGZZYFJ-061栏杆扶手制作安装作业指导书
栏杆扶手制作安装作业指导书1 目的为了使栏杆扶手制作安装施工作业流程规范化并符合质量安全要求，特制定本作业标准。
2 范围本标准适用于本公司所实施的房建工程栏杆扶手制作安装施工作业过程控制。
3 术语定义无。
4 职责4.1 各项目对栏杆扶手制作安装作业的进度进行控制。
4.2安质部负责对栏杆扶手制作安装作业人员进行安全三级教育，并在施工过程中对作业行为进行安全监督。
4.3工程部负责对栏杆扶手制作安装作业人员进行技术交底，并在施工过程中对施工质量进行监督和控制，并留好相关影像资料。
4.4合约部对栏杆扶手制作安装的工程量进行确认，并做好对内对外的验工。
4.5资料室负责做好栏杆扶手制作安装的过程资料和验收资料。
4.6实验室做好原材料检验批的报检及资料整理工作。
4.7作业人员按照本标准进行栏杆扶手的制作、安装作业。
5 作业流程图6 作业标准6.1 准备阶段6.1.1 机具进场6.1.1.1组织机具设备与工器具进场，如普通交流焊机、直流氩弧焊机、氩气、钢锯、榔头、扳手等，并按照机具完好性标准进行相应检查，按要求做好相应设备的进场报审。
6.1.1.2应按设备完好性标准对电焊机进行检查，尤其是二次空载降压保护器应安装到位并有效。
6.1.1.3电源应符合要求，电箱应确保一机一闸一漏电一箱。
6.1.1.4焊工必须持有有效的省建设行政主管部门颁发的特种作业人员上岗证，持证上岗。
6.1.2作业环境检查6.1.2.1了解设计情况，熟悉现场实际情况。
6.1.2.2检查拟作业时间段的气候是否满足栏杆扶手制作安装的要求，是否存在天气异常引起的无法进行焊接作业或焊接作业存在较大的质量和安全隐患，是否存在天气异常引起的无法进行栏杆扶手油漆作业。
6.1.2.3栏杆扶手油漆作业对于气候的要求可参照涂饰作业标准的相关要求执行。
6.1.2.4检查栏杆扶手制作安装作业与其他工种、工序的穿插关系，明确有关穿插施工中的质量、安全控制要求。
6.1.2.5检查栏杆扶手制作安装施工作业时有关原临边防护的配合拆改、有关脚手架连墙件影响部位的拆改等。
栏杆工程作业指导书样本
栏杆工程作业指导书样本
9.1公司抽查原则
9.1.1.根据同一标段内各楼栋进度随机选取处于栏杆安装完毕的2~4套房作为栏杆工程的实测套房。
户数最多的房型为必选，其中一套为项目部抽查过的。
9.2.栏杆高度
9.2.1指标说明：反映现场栏杆安装质量情况。
9.2.2合格标准：（1）扶手高度：阳台栏杆6层以下可踏面向上不低于105cm，6
层以上不低于110cm；护窗栏杆、楼梯栏杆高度不低于90cm。
（2）栏杆间距：立杆间距不得大于110mm
9.2.3测量工具：目测，5m卷尺。
9.2.4测量方法及数据记录：
（1）同一套房内任何1个栏杆可以作为1个实测区，同一实测区取1个实测点，实测值作为合格率1个计算点。
同一套房内的栏杆需全检。
所选2~4套房中累计15个实测区，不能满足15个时，需增加实测套房数。
（2）如发现同一测区有任何一个指标不符合合格标准，则该实测区的1个实测点不合格。
反之，则该实测区1个实测点为合格。
不合格点均按“1”记录，合格点均按“0”记录。
