自愈式低压电容器
BSMJ0.45-30-3

BSMJ0.45-30-3 自愈式低压并联电力电容器部分型号参数:
型号规格
BSMJ0.4-3-3 BSMJ0.4-5-3 BSMJ0.4-7.5-3 BSMJ0.4-10-3 BSMJ0.4-12-1 BSMJ0.4-12-3 BSMJ0.4-14-1 BSMJ0.4-14-3 BSMJ0.4-15-1 BSMJ0.4-15-3 BSMJ0.4-16-3 BSMJ0.4-20-3 BSMJ0.4-25-3
2、损耗角正切值小,温升低,使用寿命长 电力电容器的独特设计,使产品自身消耗有功功率极小,所以电容器损耗角正切值≤0.1%。 远远低于 GB/T12747-2004 标准 0.2%的要求,正常使用温升小于 3℃. 3、耐高压、安全性能好。 电力电容器选材考究,设计场强较小,端子间的耐压远远高于 2.15Un10 秒的型式试验要求, 其瞬间击穿电压一般大于 3.5Un。产品内置放电电阻及过压力隔离器(防爆装置),运行与 维护极为安全可靠。 BSMJ0.45-30-3 自愈式低压并联电力电容器运行环境条件: 1、户内、无有害气体和蒸汽、无导电性或爆炸尘埃及无剧烈振动。 2、海拔高度:<2000M 3、环境温度:-25/B(-25℃/45℃) 4、湿度:<95% RH BSMJ0.45-30-3 自愈式低压并联电力电容器安装运行要求: 1、额定电压的选择 电容器的额定电压应不低于电容器接入电网的最高运行电压,为了降低谐波而接入串联电抗 器时,电容器端子上的电压将高于电网电压,此时应选用额定电压较高的电容器。在选取额 定电压时,应留出适当的安全裕度,这一点十分重要,因为电介质上的电压不适当地升高, 电容器的特性和寿命将受到不利影响。 2、运行温度 对电容器的运行温度及环境温度应予以注意,因为它对电容器的使用寿命有很大影响,超过 上限温度将加速介质的电化学老化。电容器安装场所应便于对流和辐射来散发电容器所产生 的热量。环境温度不能满足要求时,应采取有效降温措施,如果无法改善冷却温度,则必须
IVL-CAP低压电力电容产品说明

1、IVL-CAP低压电力电容(英威凌电气-电力电容器)产品简介低压电力电容器全称低压自愈式并联电容器,通俗讲就是一个可以“储存电荷的容器”,属有机薄膜电容类,薄膜电容器其特点是具备自愈性,即在极间介质被局部击穿后能迅速恢复电性能,其余不受影响。
IVL-CAP系列低压电力电容器主要是用于无功功率补偿,起到提高功率因数的作用,与串联电抗一起使用还可以起到抑制谐波的作用,对供电系统及用户起到减少线路损耗和提高设备利用率的重要作用,是改善电能质量重要核心元器件之一。
产品特点➢圆柱形铝外壳➢干式电容器➢安全防爆性能➢电容器的损耗低➢优良的自愈性能➢使用寿命长➢散热好体积小,重量轻➢定制化接线端子装配方式更便利➢采用国际先进卷绕机,确保每个产品的稳定性、一致性技术参数额定电压280-880V, 50/60HZ过电压 1.1 Un(长期),1.15Un(30min), 1.3 Un(5min)过电流 1.3In长期运行,极间耐压 2.15Un , 5S不击穿极壳耐压3600Vac , 2秒不击穿电介质优质聚丙烯薄膜电容容差-5% ~+10%介质损耗≤0.1W/kvar安全特性干式技术,过压分离器,自愈合,过温保护放电时间 带放电电阻,断电后3分钟内放电至75伏以下 外形结构圆柱形铝制金属外壳,底部设有安全螺栓 环境温差 -40/D;最大温度+55P,日平均最高+45P,年平均最高+35°C,最低-40P 冷却方式自然冷却或强迫冷却 安装装置任意位置,底部螺栓接地 相対湿度≤95% 海 拔常规2000米,更高海拔可定制 防护等级IP20,室内装配(与封盖一起装配,满足IP54) 使用寿命大于200 , 000h 技术标准 GB/T12747.1-2004 GB/T12747.2-200IEC 60831-1-2002 IEC60831-2-1995电容器型号说明额定容量(kvra )额定电压(V )相数 单相-1Y (1)三相-3英威凌电气IVL-CAP-□ -□ -□。
自愈式低电压并联电容器

自愈式低电压并联电容器使用说明1. 最高允许电压:1.1倍额定电压时,每24 小时中不超过8小时;1.15 倍额定电压时,每24 小时中不超过30分钟;1.2倍额定电压时,不超过5分钟;1.3 倍额定电压时,不超过1 分钟;工频加谐波时,电流不超过最高允许电流值。
2. 最大允许电流:允许电流不超过1.3 倍额定电流下运行。
考虑过电压、电容正偏差以及谐波的影响,过渡过电流最大不超过1.43 倍额定电流。
3. 内装放电电阻。
电容器脱离电源后3 分钟放电至50V 以下。
4. 内装过压力隔离器。
当电容器元件有击穿损坏等现象时,过压力隔离器动作,将自动切断电容器通路。
5. 安装应离地20mm 以上(不允许贴地安放),以保证底面通风散热。
多个电容器装在一起时,两台之间间距应保持在30mm 以上,不允许紧贴安装。
6. 连接导线以及其他相配电器的载流量应按1.5 倍电容器额定电流选用。
7. 电容器从电源切除后一定要保证电容器剩余电压降至10%额定电压下才允许再次投入,通常这个时间需要200 秒,所以要求控制器投入或切除延时时间整定时必须相配合。
8. 功率因数控制型补偿控制器在轻负荷时会发生投切振荡,这将造成电容器、切换电容器开关等出现反复无谓工作而损坏,振荡投切又危及电网用电稳定。
尤其在采用单台较大容量等容量组合时,这个投切振荡必然会发生。
如果采用无功功率控制型补偿控制器,且电容器组采用不同容量组合,可以彻底避免投切振荡。
9. 谐波是金属化电容器过早损坏的罪魁祸首。
当今电子时代,变频器、可控硅装置、电弧炉、中频炉,以及日光灯整流器、彩电、计算机、复印机等都是谐波源。
在有谐波场合下,谐波注入电容器使电容器过载,更严重的情况下:电容器把谐波放大发生过电压、过电流,电容器局部放电性能下降,电容器将很快损坏,并且危及电网用电安全。
在有谐波的场合必须串接抑制谐波的电抗器或采取装滤波装置后才能使用电容器。
10. 投切电容器应采用把涌流限制在小于20倍额定电流的开关进行投切。
低压自愈式电容器寿命相关说明

低压自愈式电容器寿命相关说明低压自愈式电容器寿命相关说明1、电容器的发展(1)材质材质上现在都用双轴定向拉伸聚丙烯薄膜,它在电力电容器上的应用已有40年的历史了,目前还没有新的、更好的材料可以替代。
从薄膜加工的方法来分,有管膜法和平膜法两种。
普遍认为管膜密度较高、机械性能好、耐电强度高、厚度均匀性稍差;平膜生产效率高、厚度均匀性好、耐电强度高。
在应用效果上两者并无明显差别,只是各电容器制造企业习惯上的选择,ABB用过管膜也用过平膜,COOPER 和GE一直用管膜。
生产管膜的都是老设备,新设备都是生产平膜的,看来平膜可能是今后的发展趋势。
值得注意的是,国外通常采用质量密度法测量薄膜的厚度,国内则用千分尺法厚度。
薄膜的质量是至关重要的,包括聚丙烯树脂粒子来源、生产环境条件和整个生产过程管理等方面都要严格加以控制。
据说控制薄膜中氯离子含量(不大于5×10-6)十分重要,在电容器心子材料中也要避免采用含氯化合物(如聚氯乙烯等),氯离子含量过高就会使电容器在运行中的耐电强度降低。
(2)工艺发展直到大约1978 年,制造电力电容器仍然使用包含PCB 的介质注入技术。
后来人们发现,PCB 是有毒的,这种有毒的气体在燃烧时会释放出来。
这些电容器不再被允许使用并且必须处理,它们必须被送到处理特殊废料的焚化装置里或者深埋到安全的地方。
包含PCB 的电容器有大约30 W/kvar 的功率损耗值。
电容器本身由镀金属纸板做成。
由于这种电容被禁止使用,一种新的电容技术被开发出来。
为了满足节能趋势的要求,发展低功耗电容器成为努力的目标。
新的电容器是用干燥工艺或是用充入少量油( 植物油)的技术来生产的。
现在用镀金属塑料薄膜代替镀金属纸板。
因此新电容充分显示出了其环保的特性,并且功耗仅为0.3 W/kvar。
这表明改进后使功耗降至原来的1/100。
这些电容器是根据常规电网条件而开发的。
在能源危机的过程中,人们开始相控技术的研究。

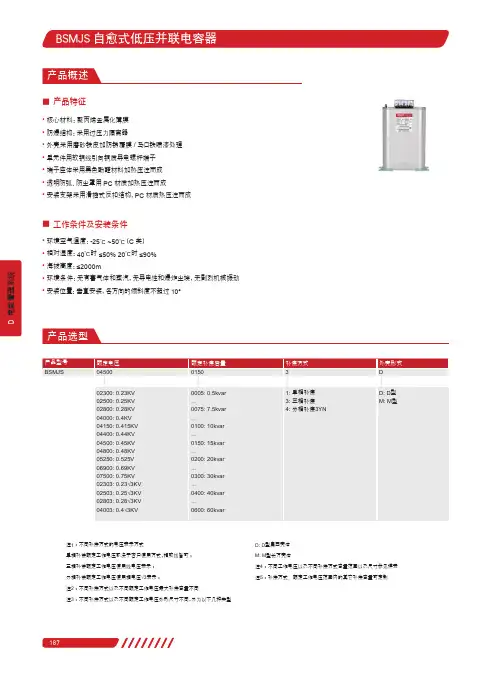

德力西 BSMJS自愈式低压并联电容器 产品说明书

• 环境空气温度:-25℃~50℃(C 类) • 相对湿度:40℃时≤50% 20℃时≤90% • 海拔高度:≤2000m• 环境条件:无有害气体和蒸汽,无导电性和爆炸尘埃,无剧烈机械振动 • 安装位置:垂直安装,各方向的倾斜度不超过10°■ 工作条件及安装条件■ 产品特征• 核心材料:聚丙烯金属化薄膜 • 防爆结构:采用过压力隔离器 • 外壳采用磨砂铁皮加防锈覆膜/马口铁喷漆处理 • 单元件用软铜线引向铜质导电螺杆端子 • 端子座体采用黑色酚醛材料加热压注而成• 透明防弧、防尘罩用PC 材质加热压注而成 • 安装支架采用滑插式反扣结构,PC 材质热压注而成注1:不同补偿方式的电压表示方式单相补偿额定工作电压取决于客户使用方式,相或线皆可; 三相补偿额定工作电压使用线电压表示;分相补偿额定工作电压使用相电压√3表示; 注2:不同补偿方式以及不同额定工作电压最大补偿容量不同 注3:不同补偿方式以及不同额定工作电压外形尺寸不同,分为以下几种类型D: D 型扁圆壳体M: M 型长方壳体 注4:不同工作电压以及不同补偿方式容量范围以及尺寸参见详表 注5:补偿方式、额定工作电压范围内的其它补偿容量可定制电能管理系统P:有功功率Qc:无功功率ψ:相位角(补偿前)ψ':相位角(补偿后)■BSMJS补偿表■无功功率计算D 电能管理系统电能管理系统D 电能管理系统电能管理系统D 电能管理系统电能管理系统D 电能管理系统三相四线为(YN )的接法注:该接线图主要用于用电不平衡电网单相接法注:该接线图主要用于单相用电或者三相用电不平稳的系统三相额定电压为0.525、0.45、0.4kV 的(△)接法注:该接线图一般用于电流较平衡的电网中注:该接线图主要用于降低场强■ 接线图电能管理系统。
自愈式低压电容器

自愈式低压并联电容器BSMJ、ASMJ系列1. 电力电容器的维护电力电容器是一种静止的无功补偿设备。
它的主要作用是向电力系统提供无功功率,提高功率因数。
采用就地无功补偿,可以减少输电线路输送电流,起到减少线路能量损耗和压降,发送电能质量和提高设备利用率的重要作用。
2. 电力电容器的保护2.1 电容器组应采用适当保护措施,如采用平衡或差动继电保护或采用瞬时作用过电流继电保护,对于3.15kV及以上的电容器,必须在每个电容器上装置单独的熔断器,熔断器的额定电流应按熔丝的特性和接通时的涌流来选定,一般为1.5倍电容器的额定电流为宜,以防止电容器油箱爆炸。
2.2 除上述指出的保护形式外,在必要时还可以作下面的几种保护:2.2.1 如果电压升高是经常及长时间的,需采取措施使电压升高不超过1.1倍额定电压。
2.2.2 用合适的电流自动开关进行保护,使电流升高不超过1.3倍额定电流。
2.2.3 如果电容器同架空线联接时,可用合适的避雷器来进行大气过电压保护。
2.2.4 在高压网络中,短路电流超过20A时,并且短路电流的保护装置或熔丝不能可靠地保护对地短路时,则应采用单相短路保护装置。
2.3 正确选择电容器组的保护方式,是确保电容器安全可靠运行的关键,但无论采用哪种保护方式,均应符合以下几项要求:2.3.1 保护装置应有足够的灵敏度,不论电容器组中单台电容器内部发生故障,还是部分元件损坏,保护装置都能可靠地运作。
2.3.2 能够有选择地切除故障电容器,或在电容器组电源全部断开后,便于检查出已损坏的电容器。
2.3.3 在电容器停送电过程中及电力系统发生接地或其它故障时,保护装置不能有误动作。
2.3.4 保护装置应便于进行安装、调整、试验和运行维护。
3. 电力电容器的接通和断开4.1 电力电容器组在接通前应用兆欧表检查放电网络。
4.2 接通和断开电容器组时,必须考虑以下几点:4.2.1 当汇流排(母线)上的电压超过1.1倍额定电压最大允许值时,禁止将电容器组接入电网。
BSMJ0.45-40-3

五、BSMJ0.45-40-3 自愈式低压并联电力电容器的补偿方案
第3页
低压电力电容器系列
第4页
低压电力电容器系列
1. 产品特点----低压并联电力电容器 BSMJ0.45-40-3
1) 采用优质材料及欧洲先进设备和制造工艺,可靠性高,寿命长; 2) 产品种类齐全,满足不同应用领域特殊需求; 3) 干式结构,无漏油风险,环保无污染; 4) 先进的干式防爆技术,在安全性方面达到国际先进水平;
低压电力电容器系列
产品型号
BSMJ0.45-40-3
额定电压
0.45KV
相数
三相
产品价格
(具体价格请来电咨询)
自放电:断电后 3 分钟内剩余电压小于 75V
品牌 额定容量 产品功能 产品包装
上海民恩 40Kvar 自愈式无功补偿 纸箱
制造商 Manufacturer 依据标准 Standard
第7页
3. 运行及维护
低压电力电容器系列
a) 请确保电容器在技术参数(第二条)规定的条件下运行,否则会影响电容器的使用寿 命或造成电容器失效。
b) 电容器通电前及通电运行 1 个月后,应停电检查接线是否牢固可靠。 c) 例行检查维护:检查电容器接线是否松动、外壳有无变形。在粉尘大的场合需要定期 清理引出端上粉尘。
★ 警告: 1) 过大的力矩(过度拧紧)会使底部螺栓和接线端子断裂或滑丝,导致产品报废。 2) 需要人直接接触引出端时,应该在电容器断电至少 5 分钟后,用导电材料在电极之间进行
短路放电,之后才能进行操作,否则有触电危险。
--------以上内容由上海民恩电气有限公司提供
第8页
介质:金属化膜 封装介质:S——石蜡
自愈式低电压并联电容器—海文斯电气

自愈式低电压并联电容器—海文斯电气海文斯电气自愈式低电压并联电容器,用于改善低压电网质量,提高工频电力系统中的功率因数,保证线路负载设备的安全稳定运行;保证运行过程中电容器的安全性、故障率、电容损耗、抗谐波和使用寿命。
自愈式低电压并联电容器产品特点保护装置:使用过程中用户不会发生电容器爆炸、触电等情况;内置过压力保护装置、防爆装置;外部防触电保护装置;温控保护(可选择):电容器温度达到70℃会自动停止工作,待降温65℃后自动运行投切;特殊材料:使用过程中不会发生电容器外部氧化生锈、漏电、着火,不易发生端子烧坏、接线不稳定、内部介质损坏、电容器鼓胀等导致电容器不能使用等情况,降低企业无功补偿成本。
均采用的是物理性质好与化学稳定性高的特殊原材料,选用6061铝合金、C10100无氧铜、锌铝金属化聚丙烯薄膜、201甲基硅油/多酚型缩水甘油醚环氧树脂等,在一定程度范围内真正做到了避免了上述问题的发生。
电容损耗:损耗大时,按照用户预计方案补偿,使用过程中可能会发生电容器欠补偿现象,本产品不会发生此类现象;介质损耗、金属损耗,综合损耗可达tgδ≤0.003;自愈性:电容器介质过电流击穿时,击穿点会自动恢复绝缘,并正常工作,每次自愈带来的容值衰减小于0.0001‰;抗谐波:本款电容器有一定的抗谐波能力,用户使用不易因较低程度谐波原因造成电容器损坏问题,降低用户无功补偿成本;适用于谐波电流畸变率THDI不超过10%的场合;使用寿命:本产品按要求使用,使用寿命可达150000小时以上,可以在很大程度上降低电容器长期使用的更换问题,节省用户无功补偿成本;体积:产品安装相对占用空间小,同体积柜子,用户可以补偿更多的Kvar;自愈式低电压并联电容器产品参数执行标准:IEC60831-1、IEC60831-2、GB/T12747-2017额定电压:250~850V(可特殊定制)额定频率:50/60Hz额定容量:5~50Kvar(可特殊定制)极壳耐压:3.50KV,AC,10S;极间耐压:2.15Un,AC,5S;过电压范围:1.10Un,每24h中8h;1.15Un,每24h中30min;1.20Un,5min;1.30Un,1min;过电流范围:1.3In下长期运行,最大电流可达1.43In容值偏差:-5~+5%防污等级:IP20,室内安装(与封盖一起装配,可达到IP54);型号释义:HE LPC □ □ □□海文斯低压电容器额定电压(KV) 额定容量(Kvar) 1-单相,3-三相,Y-分相补偿G:椭圆形H:圆柱形F:方形自愈式低电压并联电容器使用须知安装环境:应无有害气体和蒸汽、无导电性或爆炸性尘埃、无剧烈机械运动,避免发生产品的早期损坏情况;环境温度:电容器使用时周围环境空气温度为–55/65℃,避免影响产品的正常使用;接线注意:G/H型产品外部接线必须采用软连接,避免影响产品防爆功能;运行要求:投入运行时,浪涌电流不得超过200倍额定电流,避免发生电容器启动损坏;自愈式低电压并联电容器订货须知参数:用户须提供产品额定电压、额定容量、相数等参数,以便我们为您挑选产品。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
自愈式低压并联电容器
BSMJ、ASMJ系列1. 电力电容器的维护
电力电容器是一种静止的无功补偿设备。
它的主要作用是向电力系统提供无功功率,提高功率因数。
采用就地无功补偿,可以减少输电线路输送电流,起到减少线路能量损耗和压降,发送电能质量和提高设备利用率的重要作用。
2. 电力电容器的保护
2.1 电容器组应采用适当保护措施,如采用平衡或差动继电保护或采用瞬时作用过电流继电保护,对于
3.15kV及以上的电容器,必须在每个电容器上装置单独的熔断器,熔断器的额定电流应按熔丝的特性和接通时的涌流来选定,一般为1.5倍电容器的额定电流为宜,以防止电容器油箱爆炸。
2.2 除上述指出的保护形式外,在必要时还可以作下面的几种保护:
2.2.1 如果电压升高是经常及长时间的,需采取措施使电压升高不超过1.1倍额定电压。
2.2.2 用合适的电流自动开关进行保护,使电流升高不超过1.3倍额定电流。
2.2.3 如果电容器同架空线联接时,可用合适的避雷器来进行大气过电压保护。
2.2.4 在高压网络中,短路电流超过20A时,并且短路电流的保护装置或熔丝不能可靠地保护对地短路时,则应采用单相短路保护装置。
2.3 正确选择电容器组的保护方式,是确保电容器安全可靠运行的关键,但无论采用哪种保护方式,均应符合以下几项要求:
2.3.1 保护装置应有足够的灵敏度,不论电容器组中单台电容器内部发生故障,还是部分元件损坏,保护装置都能可靠地运作。
2.3.2 能够有选择地切除故障电容器,或在电容器组电源全部断开后,便于检查出已损坏的电容器。
2.3.3 在电容器停送电过程中及电力系统发生接地或其它故障时,保护装置不能有误动作。
2.3.4 保护装置应便于进行安装、调整、试验和运行维护。
3. 电力电容器的接通和断开
4.1 电力电容器组在接通前应用兆欧表检查放电网络。
4.2 接通和断开电容器组时,必须考虑以下几点:
4.2.1 当汇流排(母线)上的电压超过1.1倍额定电压最大允许值时,禁止将电容器组接入电网。
4.2.2 在电容器组自电网断开后1min内不得重新接入,但自动重复接入情况除外。
4.2.3 在接通和断开电容器组时,要选用不能产生危险过电压的断路器,并且断路器的额定电流不应低于1.3倍电容器组的额定电流。
4. 电力电容器的放电
5.1 电容器每次从电网中断开后,应该自动进行放电。
其端电压迅速降低,不论电容器额定电压是多少,在电容器从电
网上断开30s后,其端电压应不超过65V。
5.2 为了保护电容器组,自动放电装置应装在电容器断路器的负荷侧,并经常与电容器直接并联(中间不准装设断路器、隔离开关和熔断器等)。
具有非专用放电装置的电容器组,例如:对于高压电容器用的电压互感器,对于低压电容器用的白炽灯泡,以及与电动机直接联接的电容器组,可以不另装放电装置。
使用灯泡时,为了延长灯泡的使用寿命,应适当地增加灯泡串联数。
5.3 在接触自电网断开的电容器的导电部分前,即使电容器已经自动放电,还必须用绝缘的接地金属杆、短接电容器的出线端,进行单独放电。
6. 运行中的电容器的维护和保养
6.1 电容器应有值班人员,应做好设备运行情况记录。
6.2 对运行的电容器组的外观巡视检查,应按规程规定每天都要进行,如发现箱壳膨胀应停止使用,以免发生故障。
6.3 检查电容器组每相负荷可用安培表进行。
6.4 电容器组投入时环境温度不能低于-40℃,运行时环境温度1小时,平均不超过+40℃,2小时平均不得超过+30℃,及一年平均不得超过+20℃。
如超过时,应采用人工冷却(安装风扇)或将电容器组与电网断开。
6.5 安装地点的温度检查和电容器外壳上最热点温度的检查可以通过水银温度计等进行,并且做好温度记录(特别是夏季)。
6.6 电容器的工作电压和电流,在使用时不得超过1.1
倍额定电压和1.3倍额定电流。
6.7 接上电容器后,将引起电网电压升高,特别是负荷较轻时,在此种情况下,应将部分电容器或全部电容器从电网中断开。
6.8 电容器套管和支持绝缘子表面应清洁、无破损、无放电痕迹,电容器外壳应清洁、不变形、无渗油,电容器和铁架子上面不应积满灰尘和其他脏东西。
6.9必须仔细地注意接有电容器组的电气线路上所有接
触处(通电汇流排、接地线、断路器、熔断器、开关等)的可靠性。
因为在线路上一个接触处出了故障,甚至螺母旋得不紧,都可能使电容器早期损坏和使整个设备发生事故。
6.10 对电容器电容和熔丝的检查,每季度不得少于二次。
在一年内要测电容器的电流3-5次,目的是检查电容器的可靠情况,每次测量都应在额定电压下或近于额定值的条件下进行。
7.主要技术指标
使用条件:室内使用,环境温度 -25℃~ 50℃
温度小于85%RH,海拔高度2000米以上。
额定电压:400~ 2000VAC
100~ 230VAC(矿热炉专用)。
额定容量:1~ 100kVar
容量允差:0~ +10%
损耗角正切值:低于0.1%
耐电压:极间2.15倍额定电压5秒钟,极壳间3000VAC10
秒钟。
绝缘性:极壳间500VAC1分钟大于1000M
相数及接法:三相△接法
自放电特性:电容器√2Un加直流电压断开电源后三分钟,剩余电压为75V以下。
最高允许过电压:1.1倍额定电压
最高允许过电流:1.3倍额定电流(为延长使用寿命,电容器应经常维护在不超过额定电压和额定电流的状态下运行)
符合标准:GB12747.1-2004,IEC60831-1996
8.使用注意事项
安装在干燥及通风良好场合,避免腐蚀性气体和雨雪侵蚀。
电容器安装距地20mm以上,当有两个或多个电容器一起使用时,应保持间距30mm以上。
电容器端子与导线应连接良好,导线所能承受电流应是额定电流1.35倍以上,端子螺丝必须压紧,以免发热损坏绝缘。
若用于谐波含量高的电网时,请采用电压等级相对高的电容器或采用串联低压滤波电抗器。
电容器切除后重新投网,应有一定的时间延迟。
使电容器端子间的剩作电压不超过额定电压的10%。
运输与安装时避免电容器受碰撞。
为确保电容器正常工作,补偿装置应符合JB7113-93标准,即设有:
○放电设施(放电电阻或放电线圈)
○短路保护(熔断器)
○稳态过电压保护
○瞬态过电压保护(避雷器或压敏电阻)○稳压过电流保护(热继电器)
○涌流限制(抗涌电抗器或电容器触器)。
