焊机、气刨、等离子切割参数
等离子切割工艺参数
详细描述
热影响区的存在会导致材料性能发生变化， 特别是对于那些对热敏感的材料，如不锈钢 和铝合金等。合理的工艺参数设置可以有效
减小热影响区，提高切割边缘的稳定性。
切缝宽度与精度
总结词
切缝宽度和精度是反映等离子切割工艺精度的关键参数。
详细描述
切缝宽度直接关系到切割质量和材料利用率，较窄的切缝可 以减少材料浪费，同时提高工件的装配精度。精度则涉及到 切割位置的准确性，高精度的切割能够确保工件装配无误， 减少后续加工或调整的需求。
详细描述
气体流量决定了等离子射流的电弧特性和射流能量密度。适当的气体流量可以保持电弧的稳定性和射 流的聚焦性，提高切割质量和效率。但过大的气体流量可能会影响电弧的稳定性，导致切口质量下降 。因此，需要根据实际情况选择合适的气体流量。
切割高度
总结词
切割高度是指等离子割炬与切割表面之 间的距离。
VS
详细描述
适用范围
等离子切割适用于各种金属材料的切割，如钢铁 、铜、铝等。
切割质量
等离子切割能够获得较高的切割质量，切口平整 ，热影响区小。
工艺参数
等离子切割的工艺参数包括电流、气压、切割速 度和喷嘴高度等，需要根据不同的金属材料进行 调整。
非金属材料的等离子切割
切割速度
等离子切割对于非金属材料也能实现快速切割，但相对于金属材料略 有降低。
切割速度
总结词
切割速度是指在单位时间内完成切割的距离或长度。
详细描述
切割速度决定了切割效率，它与切割电流、气体流量、割嘴高度等因素有关。提高切割速度可以增加生产效率， 但过快的速度可能导致切口质量下降。因此，需要根据实际情况选择合适的切割速度，以获得最佳的切割效果和 生产效率。
20+等离子切割和碳弧气刨+2
(3)气体流量Q
• 在其它条件相同时， Q的增加使弧柱热收缩效应 增强，能量更集中
• 随Q的增加，U增高→电弧功率提高，弧柱T升高 ，v增加
• 同时电弧喷射速度加快，冲力提高，也有利于提 高v和切割质量
• Q过大时，部分能量由冷空气带走，使熔化金属的 热量减少
• 影响电弧燃烧稳定性和正常的切割
• 为充分利用等离子弧热量，便 于操作
• 喷嘴到工件表面的距离h控制 在10mm以内
• 有时为了某种工艺或材料而使用交流电源， 常见于等离子弧焊。
• 也有用一般弧焊机代替，将几台相同电流种 类和外特性的焊机串联。
2.等离子弧电极材料
• 后电极材料与TIG的电极材料相同，有钨极、 钍钨极和铈钨极。
• 纯钨的熔点3400℃，沸点5000℃，基本能满足 要求。
• 纯钨应很好给予冷却，以减少烧损。
（3）联合型等离子弧
• 转移型等离子弧和 非转移型等离子弧 同时存在
• 这种类型的等离子 弧主要用于 微弧焊 粉末材料的喷焊
二、等离子弧电源、电极及工作气体
1.等离子弧电源
• 电源输出电流与 电源两端电压之 间的关系为电源 外特性。
• 等离子弧要求电 源具有陡降的外 特性。
• 常用的电源多数是具有陡降外特性的直流弧 焊电源，有专门的型号。
• 氮会溶于钢中形成氮化铁，引起强度增高， 塑性降低
• 氮的纯度应不低于99.5%，若其中含O2或水 较多时，会使钨极严重烧损
工作气体—氩气
• Ar是惰性气体，即不与各种金属起化学反应
也不溶于金属 • 对切割化学性能甚为活泼的金属来说，高纯
度的Ar是良好的保护介质
• 氩气比空气重，在空气中的含量约1%，提取 成本高
等离子切割机切割参数表
LGK60
LGK70
LGK80
LGK100
LGK160
板长1m
板长1m
板长1m
板长1m
板长1m
板长1m
PT31枪
ST55枪
ST55枪
BP80
BP80枪
BP80枪
A141
A141
8mm
气压
2分1秒
气压
2分2秒
气压
1分1秒
气压
1分3秒
气压5
46秒
（小车满速）
气压5
46秒
（小车满速）
10mm
气压
6分55秒ቤተ መጻሕፍቲ ባይዱ
气压5
3分10秒
20mm
气压
20分42秒
气压
13分38秒
气压
6分42秒
气压
5分20秒
气压
2分49秒
气压
2分3秒
气压5
2分32秒
气压5
1分20秒
25mm
气压
12分1秒
气压
8分28秒
气压
6分31秒
气压
4分1秒
气压5
3分32秒
气压5
1分32秒
30mm
气压
8分07秒
气压
6分14秒
气压5
5分20秒
气压5
2分27秒
35mm
气压
3分52秒
气压
3分10秒
气压
1分30秒
气压
1分33秒
气压
1分1秒
气压
1分5秒
气压5
52秒
12mm
气压
6分29秒
气压
6分19秒
气压
等离子切割机切割参数表精编
LGK40
LGK60
LGK70
LGK80
LGK100
LGK160
板长1m
板长1m
板长1m
板长1m
板长1m
板长1m
PT31枪
ST55枪
ST55枪
BP80
BP80枪
BP80枪
A141
A141
8mm
气压
2分1秒
气压
2分2秒
气压
1分1秒
气压
1分3秒
气压5
46秒
（小车满速）
气压5
46秒
35mm
气压
6分55秒
气压5
3分10秒
（小车满速）
10mm
气压
3分52秒
气压
3分10秒
气压
1分30秒
气压
1分33秒
气压
1分1秒
气压
1分5秒
气压5
52秒
12mm
气压
6分29秒
气压
6分19秒
气压
1分57秒
气压
1分56秒
气压
1分25秒
气压
1分18秒
气压
59秒
15mm
气压
9分10秒气压8分26秒 Nhomakorabea气压
3分29秒
气压
2分6秒
气压5
1分38秒
气压5
1分23秒
气压5
1分10秒
20mm
气压
20分42秒
气压
13分38秒
气压
6分42秒
气压
5分20秒
气压
2分49秒
气压
2分3秒
气压5
2分32秒

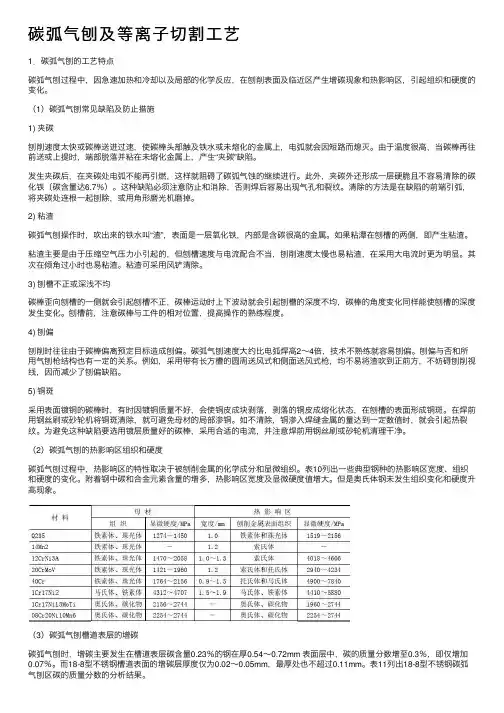

碳弧气刨及等离子切割工艺
碳弧⽓刨及等离⼦切割⼯艺1．碳弧⽓刨的⼯艺特点碳弧⽓刨过程中，因急速加热和冷却以及局部的化学反应，在刨削表⾯及临近区产⽣增碳现象和热影响区，引起组织和硬度的变化。
（1）碳弧⽓刨常见缺陷及防⽌措施1) 夹碳刨削速度太快或碳棒送进过速，使碳棒头部触及铁⽔或未熔化的⾦属上，电弧就会因短路⽽熄灭。
由于温度很⾼，当碳棒再往前送或上提时，端部脱落并粘在未熔化⾦属上，产⽣“夹碳”缺陷。
发⽣夹碳后，在夹碳处电弧不能再引燃，这样就阻碍了碳弧⽓蚀的继续进⾏。
此外，夹碳外还形成⼀层硬脆且不容易清除的碳化铁（碳含量达6.7％）。
这种缺陷必须注意防⽌和消除，否则焊后容易出现⽓孔和裂纹。
清除的⽅法是在缺陷的前端引弧，将夹碳处连根⼀起刨除，或⽤⾓形磨光机磨掉。
2) 粘渣碳弧⽓刨操作时，吹出来的铁⽔叫“渣”，表⾯是⼀层氧化铁，内部是含碳很⾼的⾦属。
如果粘潭在刨槽的两侧，即产⽣粘渣。
粘渣主要是由于压缩空⽓压⼒⼩引起的，但刨槽速度与电流配合不当，刨削速度太慢也易粘渣，在采⽤⼤电流时更为明显。
其次在倾⾓过⼩时也易粘渣。
粘渣可采⽤风铲清除。
3) 刨槽不正或深浅不均碳棒歪向刨槽的⼀侧就会引起刨槽不正，碳棒运动时上下波动就会引起刨槽的深度不均，碳棒的⾓度变化同样能使刨槽的深度发⽣变化。
刨槽前，注意碳棒与⼯件的相对位置，提⾼操作的熟练程度。
4) 刨偏刨削时往往由于碳棒偏离预定⽬标造成刨偏。
碳弧⽓刨速度⼤约⽐电弧焊⾼2～4倍，技术不熟练就容易刨偏。
刨偏与否和所⽤⽓刨枪结构也有⼀定的关系。
例如，采⽤带有长⽅槽的圆周送风式和侧⾯送风式枪，均不易将渣吹到正前⽅，不妨碍刨削视线，因⽽减少了刨偏缺陷。
5) 铜斑采⽤表⾯镀铜的碳棒时，有时因镀铜质量不好，会使铜⽪成块剥落，剥落的铜⽪成熔化状态，在刨槽的表⾯形成铜斑。
在焊前⽤钢丝刷或砂轮机将铜斑清除，就可避免母材的局部渗铜。
如不清除，铜渗⼊焊缝⾦属的量达到⼀定数值时，就会引起热裂纹。
为避免这种缺陷要选⽤镀层质量好的碳棒，采⽤合适的电流，并注意焊前⽤钢丝刷或砂轮机清理⼲净。
电焊机新的执行标准
电焊机新的执行标准：GB15579.1-2004根据中华人民共和国国家标准批准发布公告：2004年第3号（总第65号）序号164GB15579.1-2004弧焊设备第一部分：焊接电源，于2004年8月1日开始实施。
其中GB15579.1-2004弧焊设备第一部分：焊接电源是电焊机行业的基础标准。
此标准涉及面广，它既是对本行业产品总量90%以上的弧焊电源进行标准规范，也是各类弧焊电源“3C”认证所依据标准。
同时该标准为强制性。
按照中华人民共和国标准化法第三章第十四条规定：强制性标准必须执行。
不符合强制性标准的产品禁止生产、销售和进口。
在第四章法律责任中更明确指出：生产、销售、进口不符合强制性标准的产品的，由法律、行政法规规定的行政主观部门依法处理，法律、行政法规未作规定的，由工商行政管理部门没收产品的违法所得，并处罚款：造成严重后果构成犯罪的，对直接责任人员依法追究刑事责任。
由此，全国电焊机标准化技术委员会将组织专家对上述两项国家标准进行宣贯。
为了方便企业对新旧标准差异部分的了解，下面重点对2004年8月1日执行的强制性国家标准GB15579.1-2004《弧焊设备第一部分：焊接电源》差异部分进行分析论述，供企业参考。
1 国家标准GB15579.1-2004《弧焊设备第1部分焊接电源》中第八章”非常规运行“是2004版标准中新增加的重要内容。
强调焊接电源在极端非常的状况中避免发生介电强度不可恢复性的破坏以及着火燃烧。
这再次证明新标准的推行更强调保证人体健康及人身生命财产安全。
标准要求在风扇堵转、过载及短路的情况下，焊接电源不能因为电击穿而伤及操作者，或因过热出现明火引发火灾。
标准关注的重点是可能危及操作者安全的防护而并不要求在这种非常规状态下试验后焊接电源能否继续正常工作，保持原来的技术性能。
这一点是本章要求与防触电保护、热性能要求、热保护……等章要求的根本区别。
由于本章要求的是”不出现危险因素“，因此，对于带有（安装有）保护装置（例如断路器和热保护装置——见第九章）的焊接电源，如果其保护装置在焊接电源出现危险因素之前动作，应看作已达到本章要求。
金属极电弧切割碳弧气刨等离子切割的基本原理及常识介绍
金属极电弧切割碳弧气刨等离子切割的基本原理及常识介绍重点：金属极电弧切割，碳弧气刨，等离子切割难点：碳弧气刨基本原理，和掌握，等离子切割和掌握一．金属极电弧切割主要利用电焊条作电弧产生的电弧热来熔割工件的，应用于一般气割难以切割的金属，如：不锈钢、铸铁等。
用此方法切割时电流一般较大，工件切口表面粗糙，割缝较宽，切割处的熔渣是借助熔渣本身的重力和电弧吹力去除的。
二．碳弧气刨（一）基本原理碳弧气刨是利用碳极和金属之间产生的高温电弧，把金属局部加热到熔化状态，同时利用压缩空气的高速气流把熔化的金属吹掉，从而实现对金属母材进行刨削和切割的一种工艺方法。
一般手弧焊直流电源可选作碳弧气刨电源，除压缩空气外小型空压机也能保证，碳弧气刨控气压力O.5—0.6Mpa外加刨枪和碳棒。
（二）工艺特点；1.生产率高；在仰视或垂直位置时优越性大，生产是风铲4倍。
2.改善劳动强度没有震耳的噪声，劳动强度小。
1．使用灵活方便：有利于保证质量，可在较小的位置施工。
（三），碳弧气刨的应用1.可用于挑焊根2.返修焊件和清除焊接缺陷，刨削焊缝余高。
3.开焊接坡口4.清理铸件毛边，飞刺，浇冒口及铸件的缺陷。
5.切割不锈钢中、薄板，以及板材上的开孔等。
（四），碳弧气刨工艺1.工艺参数及其影响1)极性：由于碳弧气刨一般都采用直流电源，所以极性对不同材料的气刨过程稳定性和质量影响是有所不同的。
常用金属材料极性选择金属材料钢铸铁钢及合金铝及合金不锈钢极性反接正接正接正接或反接反接2)碳棒直径与电流：碳弧气刨作用的电极材料是纯碳棒，碳棒表面应镀的金属是铜，碳棒直径是根据被刨削金属的厚度来选择的。
刨削金属厚度增加时，碳棒直径也相对增大，电流也需增大，碳棒直径应比刨槽宽度小2MM左右。
钢板厚度与碳棒直径的关系钢板厚度碳棒棒直径钢板厚度碳棒直径3 4——6 6——8 一般不刨45——68——1210——1515以上6——88——1010不同的开关的碳棒的电流选用也可参照经验公式I=（30—50）d I —刨削电流A d—碳棒直径MM常用碳棒规格与选用电流断面形状规格（MM）适用电流（A）断面形状规格（MM）适用电流（A）圆形Ø3×355Ø4×355Ø5×355Ø6×355Ø7×355Ø8×355150——180150——200150——250180——300200——350250——400扁形3×12×3555×10×3555×12×3555×15×3555×18×3555×20×355200——300300——400350——450400——500500——600550——6003)刨削速度：速度太快会造成碳棒与金属相碰，使碳粘干刨槽顶端，形成“夹碳”，随刨削速度增大，刨槽深度将减小，通常刨削速度为0.5——1.2M/Min较合适。
