沥青混合料常用配合比
沥青沥青混合料技术全参数
沥青沥青混合料技术全参数沥青混合料技术是指将矿料、沥青和填料按一定比例混合而成的道路铺设材料。
它具有良好的抗水性、抗久久性、耐候性和抗疲劳性。
在道路建设中，沥青混合料被广泛应用于路面铺设和修复。
沥青混合料技术的参数包括矿料配合比、沥青质量、填料比例和混合料工艺等。
下面是沥青混合料技术的一些常见参数：1.矿料配合比：矿料配合比是指在单位体积沥青混合料中，各种矿料的质量比例。
通常使用干容重或湿容重表示。
矿料配合比的选择应根据路面使用的要求和施工条件进行考虑。
2.沥青质量：沥青是沥青混合料的胶结材料，对混合料的性能有着重要影响。
沥青的质量参数包括软化点、延度、针入度等。
根据不同的路面要求和气候条件，可以选择不同质量的沥青。
3.填料比例：填料是指用于填充矿料之间的空隙和提高混合料的密实性的颗粒材料。
常用的填料有砂石、矿渣、粉煤灰等。
填料的比例根据混合料的要求进行选择，过多的填料会降低沥青的黏着性，而过少的填料会影响混合料的密实性。
4.混合料工艺：混合料的制备过程中，需要进行一系列的操作，包括矿料的筛分、干湿拌合、沥青的加入和充分混合等。
混合料的工艺参数包括拌合时间、拌合温度、拌合速度等。
这些参数的选择应根据材料的特性和施工条件进行优化。
除了上述参数，还有一些与沥青混合料相关的技术参数也值得关注，如抗剪强度、抗压强度、顶面平整度等。
这些参数对于确保沥青混合料在使用过程中的稳定性、耐久性和平整度具有重要意义。
总之，沥青混合料技术的参数决定了混合料的性能和质量，对于道路建设具有重要的指导作用。
在实际应用中，应根据工程要求和施工条件选择合适的参数，并严格按照标准要求进行控制和调整，以确保沥青混合料的质量和稳定性。
沥青混合料配合比
19.0 / / / / / / / /
通过下列筛孔（mm）百分率％
16.0 13.2 9.5 4.75 2.36 1.18
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
100 74.4 3.5 0.2 0
0
/ 100 81.5 0.4 0.1 0
/
/ 100 79.4 4.8 0.6
/
/ 100 100 89.5 62.2
/
矿料混合料的合成毛体积相对 密度
19-26.5 13.2-19
/
/
2.565
9.5-16 4.75-9.5 2.36-4.75
32
20
18
矿料混合料的合成表观相对密 度
石屑 26
矿粉 4
2.668
矿料配比掺配合成级配结果及合成级配图见下：
筛孔
通过百分率％
（mm） 37.5 31.5 26.5 19.0 16.0 13.2 9.5 4.75 2.36
沥青混合料目标配合比 报告编号：A-20150460配比-005
3.矿料的筛分析：
材料 名称 26.5-31.5 19-26.5 16-19 9.5-16 4.75-9.5 2.36-4.75 石屑 矿粉
37.5 / / / / / / / /
31.5 / / / / / / / /
26.5 / / / / / / / /
53
30
2.36
50
27.6
30
40
20
1.18
40
22.2
22.5

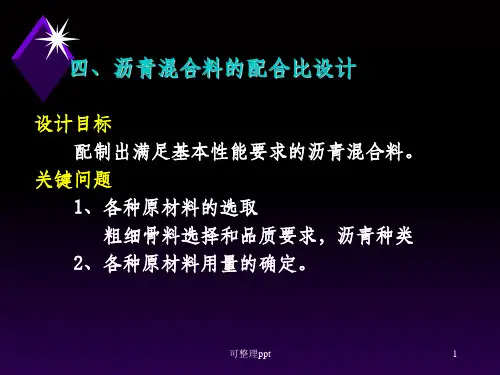

沥青混合料配合比设计
优势骨料2：矿粉——优势粒径为＜0.075mm 则混合料中矿粉含量：
Z= aM( ＜ 0.0.75)/ aC(＜ 0.0.75)= 6.0/85.3 = 7.0%
（3）计算石屑在矿质混合料中的含量Y
Y= 1 - X – Z = 50.9% （4）校核、计算、调整。
如何校核？原则是什么？
可整理ppt
12
基本原理：
（1）设有A、B、C三种集料，欲配制级配为M的矿质混合 料，A、B、C在混合料中百分比分别为X、Y、Z，则：
X &粒径i颗粒含量分别为aA(i)、aB(i) 、aC(i)，混合料M相应颗粒含量为aM(i)，则：
XaA(i) + YaB(i)+ ZaC(i)= aM(i)
可整理ppt
7
2、矿质混合料的组成设计
合理组配不同集料，使混合料级配处于要求的 范围之内，并尽可能逼近理想的最大密度曲线
——数解法和图解法
已知条件： （1）各种集料的筛分析试验结果； （2）设计要求：技术规范规定或理论计算得 到的矿质混合料级配范围
——迫近表9-18的级配中值
可整理ppt
8
数解法
（3）假定混合料中某粒径颗粒仅由一相应的优势集料提供 ，其他集料不含此种颗粒，则优势集料用量可直接求出。
可整理ppt
9
例题1
计算AC-13I型沥青混凝土的矿料配合比。
已知：
碎石、石屑和矿粉三种矿质集料，筛分 析试验结果见表
沥青混凝土矿料的级配要求
计算：
（1）确定碎石、石屑、矿粉在矿质混合料 中所占的比例。
可整理ppt
13
可整理ppt
14
图解法
基本原理 （1） n幂公式p=100（d/D）n 中， p与（d/D）n为直
沥青配合比汇总
沥青配合比设计汇总1. AC-25沥青混凝土目标配合比矿料配比为:碎石(19～31.５mm)：21%碎石(10～20mm)：25%碎石(5～10mm)：18%石屑：17%砂：14%矿粉：5%最佳油石比：3.4%沥青砼密度:2.315 g/cm32. AC-25沥青混凝土目标配合比矿料配比为:碎石(19～31.５mm)：22% 碎石(10～20mm)：18%碎石(5～10mm)：20%石屑：19%砂：16%矿粉：5%最佳油石比：3.5%沥青砼密度:2.301 g/cm33. AC-20沥青混凝土目标配合比矿料配比为:碎石(10～20mm)：44%碎石(5～10mm)：17%碎石(3～5mm)：11%碎石(0～3mm)：7%砂：16%矿粉：5%最佳油石比：4.2%沥青砼密度:2.340 g/cm34. AC-13沥青混凝土目标配合比矿料配比为: 碎石(10～15mm)：26%碎石(5～10mm)：23%碎石(3～5mm)：21%碎石(0～3mm)：8%砂：16%矿粉：6%最佳油石比：5.0%沥青砼密度:2.311 g/cm35. AC-20沥青混凝土目标配合比矿料配比为: 碎石(10～20mm)：54%碎石(5～10mm)：12%碎石(0～5mm)：9%砂：19%矿粉：6%最佳油石比：4.0%沥青砼密度:2.362 g/cm36. AC-13沥青混凝土目标配合比矿料配比为: 碎石(10～15mm)：27%碎石(5～10mm)：33%碎石(0～5mm)：13%砂：20%矿粉：7%最佳油石比：4.9%沥青砼密度:2.295 g/cm37. AC-20沥青混凝土目标配合比矿料配比为:碎石(10～20mm)：36%碎石(5～10mm)：16%水洗砂：24%石屑:18%矿粉：6%最佳沥青用量：4.6%沥青砼密度:2.366g/cm38. AC-20沥青混凝土生产配合比矿料配比为:碎石(10～20mm)：38%碎石(5～10mm)：23%碎石(0～5mm)：33%矿粉：6%最佳沥青用量：4.4%沥青砼密度:2.418g/cm39. 水泥稳定砂砾基层配合比如下：三种规格掺配比例为: (0-4.75mm):30%(4.75-19mm):45%(19-31. 5mm):25%水泥剂量为:4.0% 最大干密度为:2.37g/cm3 最佳含水量为:5.3%。
沥青混合料常用配合比

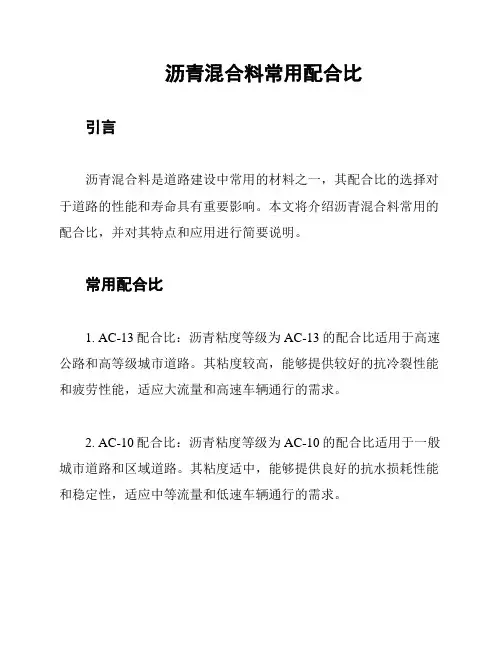

沥青混合料常用配合比
引言
沥青混合料是道路建设中常用的材料之一，其配合比的选择对于道路的性能和寿命具有重要影响。
本文将介绍沥青混合料常用的配合比，并对其特点和应用进行简要说明。
常用配合比
1. AC-13配合比：沥青粘度等级为AC-13的配合比适用于高速公路和高等级城市道路。
其粘度较高，能够提供较好的抗冷裂性能和疲劳性能，适应大流量和高速车辆通行的需求。
2. AC-10配合比：沥青粘度等级为AC-10的配合比适用于一般城市道路和区域道路。
其粘度适中，能够提供良好的抗水损耗性能和稳定性，适应中等流量和低速车辆通行的需求。
3. AC-5配合比：沥青粘度等级为AC-5的配合比适用于低等级城市道路和次干道。
其粘度较低，能够提供较好的耐久性和柔性，适应低流量和缓慢车辆行驶的需求。
配合比特点和应用
- 高粘度沥青配合比具有较好的抗冷裂性能和疲劳性能，适用于高速公路等高等级道路。
- 适中粘度沥青配合比具有良好的抗水损耗性能和稳定性，适用于一般城市道路和区域道路。
- 低粘度沥青配合比具有较好的耐久性和柔性，适用于低等级城市道路和次干道。
- 配合比的选择应根据道路流量、车速、道路等级和环境条件等因素综合考虑，以确保道路的使用寿命和性能满足需求。
结论
沥青混合料的配合比选择至关重要，不同等级的道路需要选用不同粘度的沥青配合比。
高粘度沥青适用于高等级道路，适中粘度
沥青适用于一般城市道路，低粘度沥青适用于低等级道路。
配合比的选择应综合考虑多个因素，以确保道路的性能和寿命满足需求。
ATB-25生产配合比
ATB-25沥青混合料生产配合比及配合比验证报告1 概述1.1 概述生产配合比设计过程：先将二次筛分后进入热料仓的材料取出筛分，确定各热料仓的材料比例，同时反复调整冷料仓进料比例，以达到供料均衡，设定3.1%、3.4%、3.7%、4.0%、4.3%五个沥青用量进行马歇尔试验，检验各项指标是否满足规范要求，不满足要求应重新调整热料仓比例，进行级配设计。
同时按生产配合比拌制的混合料是否满足设计要求和ATB-25的体积性质及空隙率的要求，如果不符合，应调整级配和油石比使其符合设计要求和ATB-25标准。
最后按生产配合比拌和混合料，采用马歇尔试验方法进行试验验证，来验证生产配和比的各项性能指标。
1.2 设计依据本合同段沥青混合料配合比设计采用现行规范规定的马歇尔法进行设计，设计采用的有关技术规程和依据有：（1）《公路沥青路面设计规范》(JTG D50-2006)（2）《公路沥青路面施工技术规范》(JTG F40-2004)（3）《公路工程沥青与沥青混合料试验规程》(JTJ052-2000)（4）《公路工程集料试验规程》(JTG E42-2005)（5）《公路工程质量检验评定标准》（JTG F80/1-2004）（6）《公路路基路面现场测试规程》（JTG E60-2008）1.3 原材料来源本项目ATB-25沥青混合料目标配合比设计试验所采用的集料为凉水石场生产的玄武岩，集料粒径规格分别为 19.0-26.5mm、9.5-19.0mm、4.75-9.5mm、2.36-4.75mm和S16(0-2.36mm)；矿粉为磐石石粉厂生产；消石灰产地图们；沥青采用延边路兴沥青储运站提供的盘锦产70号道路石油沥青。
2 原材料试验2.1 沥青沥青试验按照《公路工程沥青及沥青混合料试验规程》JTJ 052-2000的要求和方法进行，沥青性能指标试验结果和设计要求见表2-1所列。
70号沥青试验结果表2-1试验结果表明：盘锦产70号道路石油沥青各项检测指标均符合本项目技术要求。
AC-13 生产配比设计
沥青混合料生产配合比设计一、设计依据(1)《公路沥青路面设计技术规范》(JTG D50—2006)；(2)《公路沥青路面施工技术规范》(JTG F40—2004)；(3)《公路工程集料试验规程》(JTGE42—2005)；(4)《公路工程沥青及沥青混合料试验规程》(JTG E20-2011)；(5)《公路工程质量检验评定标准》(JTG F80/1—2004)。
根据目标配合比选定最佳油石比5.0%，取4.7%，5.0%和5.3% 3个油石比进行马歇尔试验和试拌，通过室内试验及从拌和机取样试验综合确定生产配合比的最佳沥青用量。
二、生产配合比设计2.1.1集料筛分及矿料组成设计按照目标配合比各材料比例，通过调节各冷料仓进料速度与适宜的筛孔尺寸和安装角度，使各热料仓的供料大体平衡。
对各热料仓取料进行的集料筛分、合成级配情况见表2.1-1。
附注：根据设计要求，在使用中掺加0.3%的抗剥落剂2.1.2确定热料仓矿料合成密度2.1.3最佳油石比的确定根据目标配合比选定最佳油石比5.0%，取4.7%、5.0%、5.3%三个油石比进行马歇尔试验。
混合料马歇尔试验数据见表2.1-3、试验数据点组成曲线见图2.1-4。
3.1水稳定性检验1，2，成型方法：3，加载速率：50mm/min4，试件尺寸：直径101.6mm，高63.5mm 马歇尔击实法该沥青混合料水稳性符合设计要求三、沥青混合料的性能检验按AC-13C最佳油石比OAC 5.0%制作马歇尔试件进行浸水马歇尔试验和冻融劈裂试验。
试验数据见表3.1-1，3.1-2。
按最大毛体积密度对应的油石比5.1％、最大稳定度对应的油石比4.9％、空隙率中值对应的油石比4.9％、和规定沥青饱和度中值对应的油石比5.1％、确定的最佳油石比：OAC1=4.9％。
按各项技术指标全部合格范围对应的油石比下限4.8％和上限5.3％确定的最佳油石比：OAC2=5.0％。
综合确定的最佳油石比： OAC=5.0％（沥青含量=4.76％）。
沥青与沥青混合料配合比
目标配合比与生产配合比都是 两方面的设计，二者有何区别？
目目标标配配合合比比与与生生产产配配合合比比设设计计关关系系图图
取样冷料筛分
矿料通过皮带输入 提升到拌和楼 振动筛二
拌和楼干燥筒加热
热料仓
次筛分热料
取 分 级
热 料 筛 分
图解法确定 冷料比例
通过调整控制室皮带 转速达到设计比例
目标配合比
图解法确定 热料比例
测量工具：游标卡尺 测量方法：四个方向测量，取平均值。 合格判断：标准试件63.5±1.3mm；超出此范围作废。
目标配合比设计
二、最佳沥青用量的确定
（三）马歇尔试验 测定标准
《公路工程沥青及沥青混合料试验规程》
4．马歇尔试件密度测定
（1）通常采用表干法测定毛体积相对密度
γf =
ma mf + mw
行比例调整，重新计算直到满足标准为止。
AC-16F矿料合成级配曲线示例
纵坐标为数学坐标 横坐标为泰勒曲线的横坐标
2．沥青混合料的体积特征参数
z 体积特征参数包括密度、空隙率、矿料间 隙率和沥青饱和度等指标
z 沥青混合料的密度是指压实沥青混合料试 件单位体积的干质量。
z理论最大密度（实测或计算） ：
Pa Pb= 100 + Pa
Pa1—已建类似工程标准油石比,% γsb—矿料合成毛体积相对密度 γsb1—已建类似工程矿料合成毛体积相对密度
目标配合比设计
（三）马歇尔试验
二、最佳沥青用量的确定
测定标准
《公路工程沥青及沥青混合料试验规程》
1．按照确定的矿料比例配料，根据预估的油石比为中值，以0.5%的间隔成型5组马歇尔试件。
规范规定的矿料级配范围
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沥青混合料常用配合比
引言
沥青混合料是在公路建设中最常用的材料之一。
它由矿料、沥
青和填料组成，通过适当的配合比可以获得理想的性能和耐久性。
本文将讨论常用的沥青混合料配合比。
常用配合比类型
在沥青混合料中，常用的配合比类型有以下几种：
1. 传统配合比：这种配合比是最常见的，通常由矿料、填料和
沥青按照一定的比例混合而成。
2. 高沥青含量配合比：这种配合比适用于高速公路等需要较高
承载能力和耐久性的道路。
在配合比中，沥青的含量较高。
3. 低沥青含量配合比：这种配合比适用于低交通量和低速道路。
在配合比中，沥青的含量较低，以减少成本。
配合比的选择原则
选择适当的配合比对于沥青混合料的性能至关重要。
以下是选择配合比的一些原则：
1. 承载能力：根据道路的使用情况和交通量合理选择矿料的含量和大小，以确保沥青混合料具有足够的承载能力。
2. 耐久性：根据气候条件和使用环境，选择合适的沥青含量以提高沥青混合料的耐久性。
3. 成本效益：在满足性能要求的前提下，选择适当的配合比以最大程度地降低成本。
配合比的调试与优化
对于新的道路项目，配合比通常需要进行调试和优化。
以下是一些调试和优化的建议：
1. 实验室测试：通过实验室测试矿料和沥青的性能，找到最佳的配合比。
2. 现场试验：在现场试验的过程中，观察沥青混合料的性能和耐久性，根据需要进行调整。
3. 追踪和监测：在道路使用的过程中，定期追踪和监测沥青混合料的性能，以及交通量和气候条件的变化，及时进行优化。
结论
沥青混合料的配合比是影响其性能和耐久性的重要因素。
正确选择和优化配合比可以确保道路的安全和可靠性。
在设计沥青混合料配合比时，应考虑承载能力、耐久性和成本效益等因素。
同时，调试和优化配合比是确保道路质量的关键步骤。
