RXQC-2C汽车线束热循环温升测试台工作原理
线束温升实验报告
线束温升实验报告线束温升实验报告引言：线束温升实验是一种常用的工程实验方法，用于测试电线或电缆在工作状态下的温度升高情况。
该实验对于电气设备的设计、安装和维护具有重要意义。
本报告将详细介绍线束温升实验的目的、原理、实验装置、实验步骤以及实验结果的分析和讨论。
一、实验目的线束温升实验的目的是通过测量电线或电缆在电流负载下的温度升高情况，评估其在实际工作环境中的可靠性和安全性。
具体目标包括：1. 测试不同电流负载下线束温升的变化规律；2. 比较不同材料、截面积和长度的线束在相同负载下的温升情况；3. 分析温升与电流负载之间的关系，为电线或电缆的选型和设计提供依据。
二、实验原理线束温升实验基于电线或电缆在电流通过时会产生一定的电阻，从而产生热量的原理。
电流通过导线时，导线的电阻会导致电能转化为热能，使导线温度升高。
线束温升实验通过测量电线或电缆两端的电压和电流，并结合导线的电阻和热容，计算出线束的温升情况。
三、实验装置1. 电源：提供不同电流负载的直流电源，确保电流的稳定性和精确度；2. 电线或电缆：选择不同材料、截面积和长度的导线进行实验；3. 温度计：用于测量线束的温度升高；4. 电压表和电流表：用于测量电线或电缆两端的电压和电流；5. 计算机和数据采集系统：用于实时采集和记录实验数据。
四、实验步骤1. 搭建实验装置：将电线或电缆连接到电源和测量仪器上，确保连接牢固和安全；2. 设置电流负载：根据实验目的和要求，选择适当的电流负载；3. 测量电压和电流：打开电源，测量电线或电缆两端的电压和电流，并记录数据；4. 测量温度：在实验过程中，定时测量线束的温度，并记录数据；5. 数据分析：根据实验数据，计算线束的温升情况，并进行数据分析。
五、实验结果分析和讨论根据实验数据，我们可以得出以下结论：1. 线束的温升随着电流负载的增加而增加，呈现线性关系；2. 不同材料、截面积和长度的线束在相同负载下，温升存在差异，表明材料和几何参数对温升有影响；3. 通过对实验数据的分析，可以得到线束的温升模型，为电线或电缆的选型和设计提供依据。
整车热管理系统组成与工作原理
整车热管理系统组成与工作原理我在汽车这行摸爬滚打了不少年头，说起整车热管理系统，那可太有门道了。
我第一次接触整车热管理系统，是在一家汽车制造厂里实习的时候。
当时看到那复杂的线路和各种设备，眼睛都花了。
我站在一辆还没组装完的汽车旁边，旁边的老师傅看我一脸懵，就笑着说：“小伙子，别被这阵仗吓住了，咱这整车热管理系统啊，就像是给汽车调节体温的医生。
”我挠挠头说：“师傅，这咋个调节法呢？”这整车热管理系统主要有冷却系统、空调系统这些部分组成。
先说说冷却系统吧，那里面有水箱、水泵、散热器这些家伙。
水箱就像是个大水库，储存着冷却液。
我打开一辆车的引擎盖，指着水箱跟旁边的新同事说：“看，这水箱里的冷却液可重要了，它就像汽车发动机的‘凉茶’，给发动机降温。
”水泵呢，就负责让冷却液在发动机和散热器之间循环流动。
我启动了一辆测试车，听着水泵工作的嗡嗡声，跟同事说：“这水泵一刻不停地工作，就像个勤劳的小蜜蜂，把热的冷却液送到散热器去散热。
”散热器就像个大散热片，把冷却液的热量散出去。
我把手放在散热器附近，感受着热气往外冒，对同事说：“这热量散出去了，发动机才能正常工作，不然它可就该‘发烧’了。
”空调系统也不容小觑。
它能调节车内的温度和湿度，让我们在车里舒舒服服的。
我在夏天的时候，钻进一辆刚开了空调的车里，凉爽的风扑面而来，我惬意地说：“这空调系统简直就是夏日救星啊。
”空调系统里有压缩机、冷凝器、蒸发器等部件。
压缩机就像个大力士，把制冷剂压缩成高温高压的气体。
我跟维修部的朋友说：“这压缩机压力可大了，要是出了问题，空调可就不制冷了。
”冷凝器把制冷剂的热量散出去，蒸发器又让制冷剂蒸发吸热，从而降低车内温度。
我拿着维修工具，在一辆故障车的空调系统旁捣鼓，一边弄一边说：“这几个部件得协同工作，就像一个乐队，少了谁都不行。
”这整车热管理系统的工作原理啊，就是根据汽车不同的工况来调节各个部件的工作状态。
比如在发动机高速运转的时候，冷却系统就得加大冷却液的循环速度，让发动机快速降温。
冷热冲击试验箱工作原理
冷热冲击试验箱工作原理首先，冷热冲击试验箱通过内置的制冷系统将试验箱的温度降低到低温状态。
制冷系统通常由蒸发器、压缩机、冷凝器和膨胀阀组成。
蒸发器将制冷剂蒸发成气体，并通过压缩机将其压缩成高温高压气体。
然后，高温高压气体通过冷凝器散热，再通过膨胀阀降压，成为低温低压气体，供给蒸发器进行循环制冷。
接下来，加热系统开始工作，将试验箱的温度升高到高温状态。
加热系统通常由电加热器、风扇和温度传感器组成。
电加热器通过电能将电流转化为热能，然后通过风扇将热空气均匀地吹到试验箱内。
温度传感器用于监测箱体的温度，并将温度信号反馈给控制系统，以便进行控制和调节。
在制冷和加热系统的作用下，试验箱内部的温度会快速升温或降温，达到设定的高温或低温条件。
然后，循环系统开始工作，循环冷却或加热试验箱内的空气。
循环系统通常由风扇、风道和过滤器组成。
风扇通过转动产生气流，将空气引入风道，并经过过滤器过滤，使空气清洁。
循环的气流可以快速均匀地将热量传递到试验样品上，从而使其达到设定的温度。
最后，传导系统起到辅助作用，通过导热传导的方式，使样品能够更加迅速地达到设定的温度。
传导系统通常由金属架或导热板组成，其具有良好的导热性质，能够将热量迅速传递给试验样品。
传导系统在试验箱的不同区域分布，可根据测试需求进行调整。
总结起来，冷热冲击试验箱的工作原理是通过制冷、加热、循环和传导四个步骤，通过内置的制冷系统和加热系统，控制试验箱的温度进行快速变化。
循环系统通过风扇和风道使空气循环，加速温度的变化过程。
传导系统通过导热传导的方式，帮助样品更加迅速地达到设定的温度。
冷热冲击试验箱的工作原理能够帮助用户对产品在极端温度下的性能进行准确评估，以及寻找和解决产品在温度变化环境中的问题。
温升测试系统简介
温升测试系统简介（初级）一、热电偶1.简介热电偶（thermocouple）是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。
两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当两个接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。
热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
热电偶实际上是一种能量转换器，它将热能转换为电能目前公司所使用的热电偶主要有两种：J型：K型2. 使用前的处理1)原理电源由于热电耦是用大电流产生高温熔融金属线的方法进行焊接的，因此需要有足够大的电流将热电耦的2 根金属线熔融。
而一般的电源实际上所产生的电流还达不到这个要求。
因此建议在电源端并接大电解电容（并联6 到10 个25V/1000uF 的电容）以增大电流容量。
需要注意的是，输入电源的电压并不是越高越好，电压太高，将会产生很大的电弧而将热电耦烧断，并产生耀眼的闪光。
经过多次实验，发现当电压为19.5Vdc 左右时（电流限在1.5A），焊接效果最好，电路原理图如下：In 接电源，Out 为输出端。
2)打点工具可以将Out 的正极焊接在一个镊子上面，负极接在一个金属板上面3)操作步骤：用斜口钳将热电耦的2 个电极剪齐并剪掉外套，外漏的金属线只需要3～5mm 长即可。
用镊子（为正极）夹住热电耦的金属部分，外漏的金属丝大概留出2～3mm,将热电耦的2 根金属丝的头部用手压在一起，（头部不能分开，否则热电耦的2 个电极不能焊接在一起）.将热电耦慢慢靠近金属板（负极），轻轻碰触，当出现很小的火花时，热电耦已经焊接完毕（若焊接出现较大火花，则可能操作不当）。
RC-2A带电绕组温升测试仪说明书

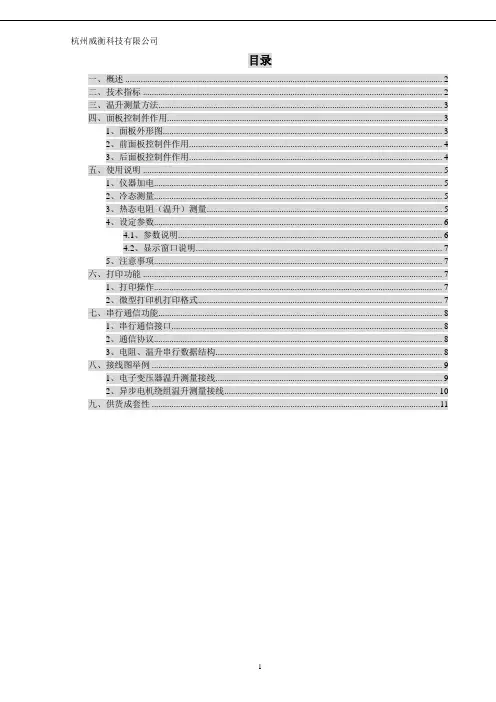

目录一、概述 (2)二、技术指标 (2)三、温升测量方法 (3)四、面板控制件作用 (3)1、面板外形图 (3)2、前面板控制件作用 (4)3、后面板控制件作用 (4)五、使用说明 (5)1、仪器加电 (5)2、冷态测量 (5)3、热态电阻（温升）测量 (5)4、设定参数 (6)4.1、参数说明 (6)4.2、显示窗口说明 (7)5、注意事项 (7)六、打印功能 (7)1、打印操作 (7)2、微型打印机打印格式 (7)七、串行通信功能 (8)1、串行通信接口 (8)2、通信协议 (8)3、电阻、温升串行数据结构 (8)八、接线图举例 (9)1、电子变压器温升测量接线 (9)2、异步电机绕组温升测量接线 (10)九、供货成套性 (11)一、概述绕组温升是衡量小功率电机、电子变压器性能的一个重要指标。
RC-2A带电绕组温升测试仪是各种家用电器（如空调机、电冰箱、冷柜、电风扇、油烟机等）用电机、压缩机等绕组的带电温升测量仪。
RC-2A带电绕组温升测试仪适用于50Hz/60Hz条件下的电源变压器、交/直流转换器（ADAPT）、AC/AC、AC/DC、充电器等电子变压器的绕组温升测量，具有完善的功能。
1、采用14位LED数码显示，3窗口显示电阻值、温升、温升试验时间。
采用四端法测量电阻，从而提高了小电阻的测量精度。
2、带有二绕组测量功能。
3、绕组测量过程中操作者可随时查询冷态电阻值，冷态电阻值可断电保存。
4、带有温度传感器，可跟踪测量环境温度。
5、配有RS232串行接口。
选件：计算机温升测量系统软件，可在计算机上显示数据和温升曲线，并打印温升曲线。
6、微型打印机（根据客户要求）。
二、技术指标如表（1）表（1）三、温升测量方法电阻法测定绕组温升，是利用被测绕组直流电阻在受热后增大的关系来确定绕组的温升，所测量的温升是绕组的平均温升。
绕组的温升△T （℃或K ）由下式确定 R2—R1△T = --------（K a +T 0）+(T 0-T 1) R1式中：△T: 室温T 1（试验终了时的）条件下的绕组温升；R1: 试验开始时（即室温T 0下）的绕组电阻值，即冷态电阻；R2: 试验终了时绕组电阻值，即绕组带电运行过程中的绕组电阻值，即热态电阻；T 0: 试验开始时的室温；T 1: 试验终了时的室温，即绕组带电运行时过程中的室温； Ka: 常数，铜绕组为234.5。
温升测试的介绍
3）
4）实验样品和操作人员就不说了，该交待的第一部分都有了；
5）实验方法：11章已经规定了要用细丝热电偶测温升，电阻法测绕组；还提到了需要安装的正常安装，Portable的放测试角，有些要求放test house，结合part 1和part 2部分看选择好就行了，没什么好说的。再来就是测试电压，根据电热，电动和联合器具分，电压略有不同，PTC heater的电压要查第5章。最后就是所有11章测试都会出现一个字眼就是Normal operation，但是什么是Normal operation呢？字面上的理解是正常运行，有些标准要你看说明书，说明书的操作部分就是正常运行，但大部分在标准都有定义，一般在part 2部分第三章，标准有定义的参考定义，标准煤有定义的参考说明书。
第四部分，测试没有说明的一般都是做到稳定，所谓的稳定的意思是一个小时内温度上升不超过1度就可以停止测试，当然是指所有的点；有些器具的测试时间要参考part 2部分，可能是做几分钟，也可能要求你做几个循环，如果有时间限定的，那么器具断电后不要马上关热电偶，可能有些点的温度还会继续上升，等到温度自己跌下来后没有什么变化才停止热电偶的读数。
1）实验环境就是实验所需要满足的温度湿度等要求，有时需要特别的设备来达到这些要求；
2）实验设备这里所指的是你需要检查你所使用的仪器是不是经过校准的，并且是否在有效期以内的，另外这些设备的测试范围是否可以覆盖你所需测试的样品的，如果上面的情况是否请和贵公司的仪器部门联系，不要把问题扯远，工程师不是全能，知道自己需要使用什么量程的仪器就够了；
温升测试仪原理
温升测试仪原理嘿，咱来说说温升测试仪的原理哈。
你看啊，温升测试仪就像是一个超级侦探，专门盯着温度的变化呢。
它里面有一些关键的部分。
先说说传感器吧，这传感器就像是温升测试仪的眼睛和耳朵。
它能感知温度的变化呢。
就好像你在摸一个东西热不热，传感器就是在感受温度。
它可以接触到要测试的物体，或者在物体周围的环境里。
有的传感器特别灵敏，一点点温度的波动它都能察觉。
当物体开始发热的时候，热量就会传递到传感器上。
就像你在烤火，你能感觉到火的热量，传感器也能感受到物体发热的热量。
然后呢，传感器会把它感受到的温度信息转化成一种信号。
这种信号就像是一种密码，它要把温度的秘密告诉给测试仪的其他部分。
这个转化过程很关键呢，要是转化错了，那整个测试就乱套啦。
接着就是处理这些信号的部分啦。
这部分就像是一个聪明的大脑。
它把传感器传来的信号进行分析和处理。
就好像你在解一道数学题，要把各种信息综合起来思考。
它会根据信号算出温度升高了多少，升高的速度是怎样的。
而且哦，温升测试仪还有一个显示的部分。
这就像是一个大舞台，把温度的变化展示给我们看。
它会把处理后的温度信息显示出来，让我们能清楚地看到温度是怎么一点点升高的。
就像看一场温度的表演，从低温慢慢升高，每一个变化都能在显示屏上看到。
再说说它的校准部分。
就像你给时钟对时间一样，温升测试仪也需要校准。
如果不校准，它可能就会给出错误的温度信息。
就像你看一个不准的时钟，你就不知道正确的时间啦。
校准就是让它变得更准确，更可靠。
在一些复杂的环境里，温升测试仪也能发挥作用。
比如周围有电磁场干扰，或者温度波动比较大的地方。
它里面的一些特殊设计能让它不受这些干扰的影响，就像一个在暴风雨中还能稳稳站着的人。
它还可以根据不同的测试要求进行设置。
比如你想测试的时间长度，温度的范围等等。
就像你可以根据自己的喜好调整电视节目的频道和音量。
总之呢，温升测试仪就是通过传感器感知温度，转化信号，再经过处理和显示，来告诉我们物体温度升高的情况。
线束电测台工作原理
线束电测台工作原理
线束电测台是一种用于测试线束（也称之为电线束）的设备。
线束是由多根电
线或导线组成的集合体，常用于汽车、航空航天、电子设备等领域。
线束电测台的工作原理基于电学和电子技术的原理。
下面简要介绍线束电测台
的工作原理。
首先，线束电测台通过将待测线束连接到测试仪器上，将该线束与测试仪器之
间建立电气连接。
测试仪器通常会提供一些测量通道，每个通道都用于测量线束中不同的电性特征，如电阻、电压、电流等。
接下来，线束电测台会在测试仪器中应用一定的电压或电流信号。
这个信号可
以通过测试仪器的内部发生器或外部激励源提供。
线束中的电阻或电流会对这个信号产生响应。
测试仪器会利用内部的电路和传感器来检测线束中的电性特征。
通过测量电阻、电压、电流等数据，测试仪器可以判断线束的质量、连通性和性能。
线束电测台通常也配备有一些自动测试功能。
这些功能可以自动执行多个测试
步骤，并生成相应的测试报告。
同时，测试仪器还能进行数据分析和故障诊断，帮助用户快速定位和解决线束中的问题。
总结一下，线束电测台的工作原理基于电气测量技术。
通过应用一定的电压或
电流信号，并测量线束中的电性特征，测试仪器可以评估线束的质量和性能。
这种设备在生产线和质检环境中广泛应用，对于确保线束的可靠性和安全性起着重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RXQC-2C汽车线束热循环温升测试台
本试验仪依据GB2099、GB7251、GB11022、GB11918、GB13140、GB14048、GB15092、GB15287、GB15288、GB16915、GB17465、GB20234.1、UL310、UL498、UL817、UL941、UL1059、IEC60309、IEC60998、IEC60669、IEC61058、IEC60439、EIA-364-70等电子连接器的电流和温度升高测试方法及其他电器附件的有关标准研制而成，可适用于接地电阻测试、器具开关、插头插座、开关柜、母线排等产品的温升试验。
具有操作简便，准确可靠等特点，广泛用于厂家、质检和科研部门。
也可用于考核电器附件在接上负载电流时其表面发热情况，电极温升是否符合标准的要求。
1、试验电流源：电流程序控制
最大输出电压： DC5V
输出电压显示精度：±（0.2%读数+5个字）
输出恒定可调试验电流：2档 DC 0～20.000～200.00A可调
电流显示精度：±（0.5%读数+5个字）
试验电流稳定性：±（1%设定值 + 5个字），反应时间1S
输出功率限制：不超过1KVA
2、控制器：通电/断电时间：1～99.99 分钟/小时
通断次数：1～9999次，带断电记忆功能，次数到自动停机
3、温升测试：
测温范围：0～260℃精度±0.3%读数+1℃；分辨率：0.1℃
温度测量：16路（包含1点测量环境温度）
数据读取速度：1S
配置热电偶：美国Ω公司J型30AWG细丝热电偶，长度2米，共16条；
温度探头间可带电AC300V测试，不会损坏仪器，
热电偶精度：Ⅰ级。
热电偶测试温度范围：-50~260 ℃
温度数据记录：由电脑自动完成，配置电脑测试软件,可导出Excel报表；
4、供电电源：AC220V±10%，50/60Hz，3KVA
5、配置触摸屏一体化工控电脑（奔4/1.8G以上CPU，2G内存，128G固态硬盘，15吋液晶显示器）一台、安装有XP中文操作系统，OFFICE处理软件。
程序功能：程控设置测试电流，自动生成电流、温升曲线，可查询、数据导出等功能
软件功能：A、可设定不同的工作模式：连续模式、通断模式
B、电流程控设置
C、自动记录数据、描绘曲线：温升—时间曲线，电流—时间曲线，温升—电流曲线
6、测试夹具：配置测试罩（依据具体要求定制），方便用户测试，配一副测试夹（夹具可客户提供或依据客户要求设计）。
7、尺寸：约宽800mm×深800mm×高1800mm，重约200kg。
