西南交大第三学期机械设计B主观题作业
西南交大-机械制造装备设计主观题
机械制造装备设计主观题（姓名自己改）三、主观题（共6道小题）12 .简答题典型的主轴轴承配置形式有速度型、刚度型和速度刚度型三种，请分别分析三种配置形式应采用何种类型的轴承。
参考答案：答：速度型：主轴前后轴承都采用角接触球轴承（两联或三联）。
刚度型：前支承采用双列圆柱滚子轴承承受径向载荷和60°角接触球轴承双列推力球轴承承受轴向载荷，后支承采用双列圆柱滚子轴承。
刚度速度型：前支承采用三联角接触球轴承，后支承采用双列圆柱滚子轴承。
13 .常用机床直线运动导轨的组合形式有哪几种，各有何特点？参考答案：答双三角形导轨：不需要镶条调整间隙，接触刚度好，导向性和精度保持性好。
工艺差，加工、检验、维修不方便。
双矩形导轨：承载能力大、制造简单，侧导向面需要镶条调整间隙。
矩形和三角形导轨组合：导向性好，刚度高，制造方便，应用最广。
矩形和燕尾形导轨组合：能承受较大力矩，调整方便，多用在横梁、立柱、摇臂等。
14 .机床夹具功用是什么？主要由哪几部分组成？参考答案：答夹具的功用：保证加工精度、提高生产率、扩大机床的使用范围、减轻工人劳动强度，保证生产安全。
组成：定位元件、夹紧元件、导向及对刀元件、动力装置、夹具体、其他元件。
15 .机床主轴部件的设计应满足哪些基本要求？参考答案：答旋转精度、刚度、抗振性、温升和热变形、精度保持性。
16 .计算及分析题如下图所示的夹具用于直角支座零件的镗孔，要求保证孔与端面A的垂直度，则夹紧力的方向应如何选择？若要求保证孔与底面B的平行度，夹紧力的方向又应如何选择？为什么？（夹紧力的方向在图上用箭头表示出来）参考答案：答：保证孔与A面垂直度夹紧力为F A,保证孔与底面的平行度，夹紧力为F B,满足夹紧力的方向应有利于工件准确定位的要求。
17.综合应用题已知：某机床主轴转速n=100〜1000r/min,电动机额定转速n0= 630r/min（7.5 Kw），主传动系统图如图所示。
西南交大网上作业主观题答案
西南交大网上作业主观题答案第一次作业：三、主观题（共6题）28.单推单溜答：单驼峰顶推作业工作量不大。
29.货车集结过程答：货车集结过程:在技术站上为编组某一到达站（又称去向）的出发列车（或车组），由于在重量或长度上有一定的要求，因而使陆续进入调车场的货车有先到等待后到凑集满重或满长的过程，称为货车集结过程。
30.与其他运输方式相比，铁路运输有哪些特点？答：与其他运输方式相比，铁路运输具有以下特点：（1）受地理条件限制较小；（2）能够承担大量客货运输任务；（3）运输成本低，投资效益高；（4）传送速度快；（5）受气候条件的影响小，能保证运输的准确性与经常性。
31.简要描述车站接（发）车的正常操作程序。
A：车站接车作业包括：（1）办理区间闭塞；（2）准备接收路线；（3）开放入站信号；（4）接交行车凭证（不使用自动闭塞和半自动闭塞时）；（5）在指定地点迎接列车。
车站发车时办理的作业有：（1）办理区间闭塞；（2）准备发车进路；（3）银带藕牛（4）接交行车凭证（不使用自动闭塞和半自动闭塞时）；（5）迎送列车及指示发车；32.技术站处理哪些类型的货运列车和货车？还简要介绍了调试期间调车的技术操作过程答：技术站办理的货物列车有：无改编中转列车、部分改编中转列车、到达解车体列车和自制出发列车。
技术站办理的货车有：有调中转车、无调中转车和货物作业车。
调车的技术操作流程为：到达操作、拆卸操作、组装操作、编组操作和出发操作。
33.推送调车法与溜放调车法有什么不同？各有什么优缺点？答：推式调车法是一种调车方法，使用机车将车辆从一条轨道转移到另一条轨道，在转移过程中不提货。
其特点是：调车时间长，效率低，但相对安全。
滚动调车法是利用机车推动列车达到一定速度，然后摘下车钩制动，使未耦合的列车组通过获得动能滑到指定位置的调车方法。
其特点：与推式调车相比，其分解行程短，用于分解列车编组的调车次数少，调车效率高第二次作业：三、主观问题（共3个问题）25.会车间隔时间:答：在单线区段，从列车到达或通过车站到车站向同一区段发送另一对列车的最小间隔。

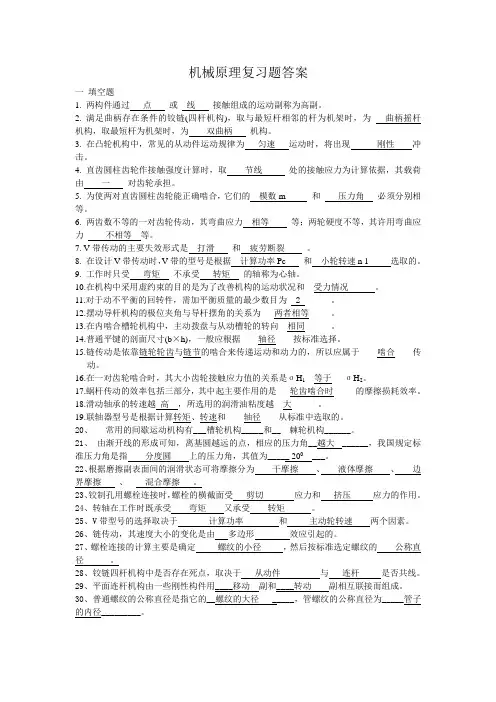

西南交大考试机械原理B复习题
机械原理复习题答案一填空题1. 两构件通过点或线接触组成的运动副称为高副。
2. 满足曲柄存在条件的铰链(四杆机构)，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。
3. 在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。
4. 直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对齿轮承担。
5. 为使两对直齿圆柱齿轮能正确啮合，它们的模数m 和压力角必须分别相等。
6. 两齿数不等的一对齿轮传动，其弯曲应力相等等；两轮硬度不等，其许用弯曲应力不相等等。
7. V带传动的主要失效形式是打滑和疲劳断裂。
8. 在设计V带传动时，V带的型号是根据计算功率Pc 和小轮转速n 1 选取的。
9. 工作时只受弯矩不承受转矩的轴称为心轴。
10.在机构中采用虚约束的目的是为了改善机构的运动状况和__受力情况______。
11.对于动不平衡的回转件，需加平衡质量的最少数目为__2 ______。
12.摆动导杆机构的极位夹角与导杆摆角的关系为___两者相等_____。
13.在内啮合槽轮机构中，主动拨盘与从动槽轮的转向__相同______。
14.普通平键的剖面尺寸(b×h)，一般应根据____轴径____按标准选择。
15.链传动是依靠链轮轮齿与链节的啮合来传递运动和动力的，所以应属于____啮合____传动。
16.在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1__等于___σH2。
17.蜗杆传动的效率包括三部分，其中起主要作用的是___轮齿啮合时_____的摩擦损耗效率。
18.滑动轴承的转速越高，所选用的润滑油粘度越__大______。
19.联轴器型号是根据计算转矩、转速和____轴径____从标准中选取的。
20、常用的间歇运动机构有___槽轮机构_____和__ 棘轮机构______。
21、由渐开线的形成可知，离基圆越远的点，相应的压力角__越大______，我国规定标准压力角是指分度圆上的压力角，其值为_____ 200 ___。
西交机械专业课自命题
西交机械专业课自命题
1. 设计一种新型节能型发动机，提高燃烧效率和动力输出。
2. 开发一种智能化的机械装备，实现自动化生产和操作。
3. 设计一种新型的机械臂，具备高精度、高稳定性和自动化功能。
4. 研究新型材料在机械制造中的应用，提高产品的强度和耐用性。
5. 设计一种新型的机械结构，提高运动机构的效率和减少能量损耗。
6. 研究机械振动和噪音的控制技术，提高机械设备的运行稳定性和舒适性。
7. 设计一种高效的风力发电设备，提高能源利用效率和减少对环境的影响。
8. 研究机械系统的自动故障诊断和预测技术，提高设备的可靠性和维护效率。
9. 开发一种新型的机械传动系统，提高动力传输效率和传动精度。
10. 研究机械流体力学的基础问题，优化流体流动和传热过程中的能量损失。
《机械设计》历年考题_西南交通大学.
西南交通大学2007－2008学年 第（二）学期 《机械设计》期末考试试卷一、单项选择题： (每小题1分，共15分)1. 对于大量生产，强度要求较高，尺寸不大，形状较简单的零件，应选择_____毛坯。
A.自由锻造B.冲压C.模锻D.铸造2. 在螺栓联接中，有时在一个螺栓上采用双螺母，其目的是_______。
A.提高强度 B.提高刚度 C.防松 D.减小每圈螺纹牙上的受力3. 图示键联接所采用的是_______。
A.楔键B.切向键C.平键D.半圆键4. 带传动工作时，若小带轮为主动轮，则带内应力的最大值发生在带 。
A. 进人大带轮处 B. 紧边进入小带轮处C. 离开大带轮处D. 离开小带轮处5. 轮齿弯曲强度计算中的齿形系数Y Fa 与 无关。
A. 齿数z 1B.模数mC. 变位系数xD.斜齿轮的螺旋角β6.标准蜗杆传动的中心距计算公式应为 。
A.)(2121z z m a +=B.)(212z q m a +=C.)(212z q m a t += D.)(212z q m a n +=7.下列轴承中，公差等级最高的是 。
A.6208/P2B.30208C. N2208/P4D. 5308/P6 8. 一般开式齿轮传动的主要失效形式是_______。
A.齿面胶合B.齿面疲劳点蚀C.齿面磨损或轮齿疲劳折断D.轮齿塑性变形 9. 下列各种机械设备中， 只宜采用滑动轴承。
A. 中、小型减速器齿轮轴 B. 电动机转子C. 铁道机车车辆轴D. 大型水轮机主轴10. 向心推力滚动轴承承受轴向载荷的能力是随接触角的增大而。
A.增大B.减小C.不变D.不一定11.若不改变轴的结构和尺寸，仅将轴的材料由碳素钢改为合金钢，轴的刚度。
A.不变B.降低C.增加D.不定12.在载荷比较平稳、冲击不大、希望联轴器尺寸较小，但两轴线具有一定程度的相对偏移量的情况下，通常宜采用__________联轴器。
A.刚性B.无弹性元件挠性C.非金属弹性元件挠性D.金属弹性元件挠性13. 直齿锥齿轮的标准模数是_________。
西南交大第三学期机械设计B主观题作业
西南交大第三学期机械设计B主观题作业机械设计B主观题作业三、主观题(共19道小题)15. 通常带传动松边在___上_____，链传动松边在___下_____。
16. 一般闭式齿轮传动中的主要失效形式是齿面疲劳点蚀和轮齿弯曲疲劳折断.17. 高速重载齿轮传动，当润滑不良时最可能出现的失效形式是齿面胶合。
18. 一对齿轮啮合时，其大、小齿轮的接触应力是相等的；而其许用接触应力是不相等的；小齿轮的弯曲应力与大齿轮的弯曲应力一般也是不相等的。
19. 一对标准直齿圆柱齿轮，若z1=18，z2=72，则这对齿轮的弯曲应力σF1大于σF2。
20. 直齿锥齿轮强度计算时，应以齿宽中点处的当量直齿圆柱齿轮为计算的依据。
21. 对大批量生产、尺寸较大（D＞500 mm）、形状复杂的齿轮，设计时应选择铸造毛坯。
22. 闭式齿轮传动与开式齿轮传动的失效形式和设计准则有何不同？答：闭式齿轮传动主要失效形式为疲劳点蚀、折断、磨损等，须按接触强度、弯曲强度进行设计；而开式齿轮传动的主要失效形式为磨损、折断，只进行弯曲强度计算。
23. 在下列各齿轮受力图中标注各力的符号（齿轮1主动）。
(各力符号应与教材一致，如Ft1，Ft2等。
)答：24. 图所示为二级斜齿圆柱齿轮减速器。
已知：齿轮1的螺旋线方向和轴Ⅲ的转向，试求：（1）为使轴Ⅱ所受的轴向力最小，齿轮3应选取的螺旋线方向，并在图b上标出齿轮2和齿轮3的螺旋线方向；（2）在图b上标出齿轮2、3所受各分力的方向。
答：如图，齿轮2,3均为右旋。
25. 一闭式外啮合标准直齿圆柱齿轮减速传动，已知：传动比i=3，模数m=3mm。
小齿轮齿数z1=20，齿宽b1=70mm，大齿轮齿宽b2=60mm，若主从动轮的许用应力[σH1]=700MPa，[σH2 ]=550MPa，载荷系数K=1.5，节点区域系数ZH=2.5，弹性系数，重合度系数Zε=1，若齿轮转速n1=1000r/min，试按接触疲劳强度，求该传动所能传递的最大转矩和功率。
西南交大第三学期机械制造基础主观题作业5页
机械制造基础主观题作业一、主观题(共8道小题)1. 车外圆时，已知工件转速n=320r/min ，车刀移动速度 vf =64mm/min ，试求切削速度vc ，进给量f ，背吃刀量ap 。
已知待加工表面直径100mm, 已加工表面直径94mm. 答： V=1.27m/sf=0.2mm/sa p =3mm2. 已知下列车刀的主要角度，试画出它们切削部分的示意图。
1）端面车刀：γ0=15° α0=10° κr=45° κr ’=45° 2）切断刀： γ0=10° α0=6° κr=90° κr ’=20° 3）外圆车刀：γ0=15° α0=8° κr=75° κr ’=15° 答：1)3)答见书第5页图1-73. 实现切削加工的必要条件是什么？ 答：切削运动，刀具材料，刀具角度4. 列出常见加工方法（车削，钻削，镗削等等）的主运动和进给运动的分别是什么？ 答：5. 刀具常用三种刀具材料（高速钢、硬质合金及碳素工具钢）的特点及适用条件是什么。
答：6. 切削三要素包括那些？各自的定义是什么？ 答：切削速度，进给量，切削深度， 定义： 切削速度：在单位时间内，刀具（或工作）沿主运动方向的相对位移。
进给量：主运动在每行程（或每转）内，工作与刀具之间沿进给运动方向的相对位移。
切削深度：工作已加工表面与待加工表面间的垂直距离，即在垂直于进给运动的方向上测量的主切削刃切入工件的深度，单位为mm 。
7. 刀具角度的参考坐标系有哪三个平面组成？如何定义？ 答：基面，切削平面，主剖面。
定义：基面：通过切削刀刃某选定点，与主运动假定方向相垂直的平面。
切削平面：通过刀刃某选定点，包含主切削刀刃且与基面相垂直的平面。
常在刀具前面刃口处粘着部分积屑瘤粘在工件表面，使答：第一步:写出从1轴至7轴的传动链,并据此计算7轴转速第二步：计算螺母移动的速度v=34.6mm/min21. 有一中型车床，主轴转速如图传动，系统实现变速。
西南交大网院《机械设计制造及其自动化》专业概论全部作业答案
一、主观题(共2道小题)1.专业名词解释：(1) 机器的的概念及其特征(2) 机械工业参考答案：(1)答：机器是执行机械运动的装置，用来变换或传递能量、物料或信息。
具有以下特征：1) 都是人为的各种实物的组合体；2) 组成机器的各种实物间具有确定的相对运动。
3) 可代替或减轻人的劳动，有效地完成机械功或能量转换。
(2)答：机械工业是指制造业中从事机械设备或机械装备生产的行业。
它包括各种机械、机床、工具、仪器、仪表等行业，为国民经济、国防建设以及科学技术的进步和发展提供先进的手段和装备。
2.机械工程专业的性质是什么？参考答案：机械工程专业是以自然科学和技术科学为理论基础，研究和解决开发、设计、制造、安装、运用和维修各种机械的一类应用学科专业。
第二次作业一、主观题(共3道小题)1.机械工程专业的应用领域是什么？参考答案：1) 研制和提供能量转换机械2) 研制和提供用于生产各种产品的机械3) 研制和提供从事各种服务的机械4) 研制和提供生活所需的机械5) 研制和提供各种机械武器2.机械工程专业的研究领域有哪些？参考答案：1) 建立和发展应用于机械工程的理论基础2) 研究、设计和制造新的机械产品3) 机械产品的生产4) 机械制造企业的经营和管理5) 机械产品的应用3.机械工程科学的组成是什么？参考答案：机械工程科学由机械科学和机械制造科学组成。
1) 机械科学是对机械进行功能综合，并控制其性能的基础技术学科。
主要任务是把各种知识、信息注入到设计过程中，转换成机械制造系统能接受的信息。
2) 机械制造科学是接受设计输出的指令和信息，并加工出符合要求产品的科学，包括机械制造系统、机械制造过程两大部分。
一、主观题(共2道小题)1.机械工程专业教学环节有哪些？参考答案：1) 课堂教学2) 习题和作业3) 辅导和答疑4) 自学和自学指导5) 考试考查6) 课程设计和毕业设计等2.机械工程专业的课程类型有哪些？参考答案：1) 公共基础课程：同类专业都必须学习的课程，虽然不一定同所学专业有直接联系，但它是培养德智体全面发展人才，为进一步学习提供方法论的不可缺少的课程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计B主观题作业
三、主观题(共19道小题)
15.通常带传动松边在___上_____，链传动松边在___下_____。
16.一般闭式齿轮传动中的主要失效形式是齿面疲劳点蚀和轮齿弯曲疲劳折断.
17.高速重载齿轮传动，当润滑不良时最可能出现的失效形式是齿面胶合。
18.一对齿轮啮合时，其大、小齿轮的接触应力是相等的；而其许用接触应力是不相等的；小齿轮的弯曲应力与大齿轮的弯曲应力一般也是不相等的。
19.一对标准直齿圆柱齿轮，若z1=18，z2=72，则这对齿轮的弯曲应力σF1大于σF2。
20.直齿锥齿轮强度计算时，应以齿宽中点处的当量直齿圆柱齿轮为计算的依据。
21.对大批量生产、尺寸较大（D＞500 mm）、形状复杂的齿轮，设计时应选择铸造毛坯。
22.闭式齿轮传动与开式齿轮传动的失效形式和设计准则有何不同？
答
23.
答：
24.
（1
（2）在图b
答：
如图，齿轮2,3
25.H1]=700MPa，[σH2]=550MPa
参考公式：
答：
26.V
27.为了使V
28.已知V
答：
(1）带的有效圆周力：
（2）带的松边拉力：
（3）带的紧边拉力：
29.楔键联接，既可传递转矩，又可承受单向轴向载荷，但容易破坏轴与轮毂的对中性。
30.齿轮在轴上的周向固定，通常是采用键联接，其截面尺寸是根据轴的直径查取标准而确定的。
31.常用螺纹的类型主要有三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹。
32.螺纹联接防松的实质是防止螺杆与螺母间发生相对转动（或防止螺纹副间相对转动）。
33.一牵曳钩用2个M10（dl=8.376 mm）的受拉螺栓固定于机体上，如题图所示。
已知接合面间摩擦系数μs=0.15，可靠性系数kf=1.2，螺栓材料强度级别为6.6级，屈服极限σs=360MPa，许用安全系数[S]=3。
试计算该螺栓组联接允许的最大牵引力FRmax。
答：
二、主观题(共16道小题)
18.在滚子链传动中，链的节距越大，_承载能力_越高；但节距越大，链轮转速越高时，冲击和动载荷也越大，因此，设计时应尽可能选用小节距的链。
19.链传动和带传动比较，链传动作用在轴和轴承上的压轴力__小_。
20.根据轴的承载情况，工作时既受弯矩又受转矩的轴称为转轴。
21.轴计算当量弯矩公式中，引入应力校正系数α的原因是考虑正应力与切应力的循环特性不同。
22.为了方便轴上零件的装拆，常将轴做成阶梯形；为了保证轴上零件的可靠定位，轴肩的圆角半径r必须（小）于相配零件的倒角C1或圆角半径R。
答：；
23.图示为斜齿轮、轴、轴承组合结构图。
斜齿轮用油润滑，轴承用脂润滑。
试改正该图中的错误，并画出正确的结构图。
（选作）答：正确结构如图解所示。
24.联轴器和离合器是用来连接两轴，并传递运动和扭矩的轴系部件。
25.形成流体动压润滑的基本条件是什么？
答：①两工作表面构成楔形间隙；②润滑油具有一定的粘度；③两工作表面间必须有一定的相对滑动速度，其方向从大截面流进，从小截面流出。
26.试说明下列各轴承的内径有多大？哪个轴承的公差等级最高？哪个允许的极限转速最高？哪个承受径向载荷能力最大？哪个不能承受径向载荷？
6208/P2、30208、5308/P6、N2208
答：
30.轴的材料常采用碳素钢和合金钢。
31.在确定联轴器类型的基础上，可根据传递转矩；转速；轴的结构型式；轴的直径来确定联轴器的型号和结构。
32.用联轴器连接的两轴只有在运动停止后经过拆卸才能彼此分开：而用离合器连接的两轴在机器工作时可随时接合或分离。
33.某不完全液体润滑径向滑动轴承，已知：轴径直径d=200mm，轴承宽度B=200mm，轴颈转速n=300r/min，轴瓦材料为ZCuSn10P1（查表[p]=15MPa，[v]=10m/s，[pv]=15MPa·m/s。
），试问它可以承受的最大径向载荷FR是多少？
答：
34.设某斜齿轮轴根据工作条件在轴的两端反装两个角接触球滚子轴承，如图所示。
已知轴承所受径向力Fr1=2000N，径向力Fr2=4000N，轴向力Fa=800N，初选两个轴承型号为7308AC,其基本额定动载荷和静载荷分别为C=39200N、C0=30700N，计算系数e=0.68，X=0.41，Y=0.87。
齿轮转速n=520r/min,运转平稳，kd=1.2。
轴承预期寿命为15000h,试验算该对轴承能否达到预期寿命要求。
答：
满足要求。
35.滑动轴承中按其所能承受的载荷方向分类，主要能承受径向载荷的轴承称为___径向（向心）__轴承，仅能承受轴向载荷的轴承称为___轴向（推力）____轴承。
36.中速旋转正常润滑的滚动轴承的主要失效形式是__疲劳点蚀破坏__。
37.斜齿圆柱齿轮设计时，计算载荷系数K中包含的K A是工作情况系数；K v是动载系数；Kβ是齿向载荷分布系数。
38.圆柱齿轮设计时，若已知小、大齿轮直径为d1，d2，则齿宽系数=b/d1，b愈宽，承载能力也愈大，但使载荷分布不均匀现象严重。
39.
答：
40.；许用应力，
290MPa306MPa
试问：
（1
（2
答：
（1
（2）已知：
而
41.
42.
43.
44.
45.已知V，现测得张紧力。
试求紧边拉力和松边拉力
答：（1
（2）紧边拉力与松边拉力：
46.
47.螺旋副的自锁条件是螺旋升角γ小于当量摩擦角。
48.被联接件受横向载荷作用时，若采用普通螺栓联接，则螺栓受拉伸载荷作用，可能发生的失效形式为螺栓发生塑性变形或断裂。
49.机器的传动部分是把原动部分的运动和功率传递给工作部分的中间环节。
50.螺纹联接防松按原理可分为是利用摩擦、直接锁住、和破坏螺纹副关系。
一、主观题(共5道小题)
1.图示起重吊钩受到工作载荷Q=20kN，吊钩材料为35钢，许用拉应力[σ]=60MPa，试求吊钩尾部螺纹直径。
2.如图2示，一钢制液压油缸，已知油缸壁厚为10mm，油压p=1.6N/mm2，D=160mm，经初步设计，拟采用8个4.8级M16螺栓，试校核该螺栓联接设计并计算螺栓分布圆直径D0。
答：
3.
答：
4.
动载荷
（1
（2
（3
（4
注：轴承参数
答：
5.7308AC,
（1
（2
（3
（4
答：。
