MCU简介
mcu储存原理
mcu储存原理MCU（Microcontroller Unit）是微控制器单元的缩写，它是一种集成电路芯片，集成了微处理器、存储器和各种输入输出接口。
MCU 储存原理即指MCU中的存储器原理，下面将对MCU储存原理进行详细介绍。
MCU中的存储器主要分为两种类型：闪存（Flash）存储器和随机存取存储器（SRAM）。
我们来了解闪存存储器。
闪存是一种非易失性存储器，它可以在通电和断电时都能保持数据的存储。
MCU中的闪存存储器主要用于存储程序代码和常量数据。
当MCU上电时，代码会从闪存中被加载到内部的程序存储器中，并被执行。
闪存存储器的特点是容量相对较大，能够存储大量的代码和数据，同时具备快速的读取速度和较长的寿命。
此外，闪存还支持擦写操作，可以通过特定的命令将存储的数据擦除或重新写入。
接下来，我们了解随机存取存储器（SRAM）。
SRAM是一种易失性存储器，它可以在通电时存储数据，但断电后数据将会丢失。
MCU中的SRAM主要用于存储变量数据和临时计算结果。
SRAM存储器的特点是读写速度快，能够实时响应数据的读取和写入操作。
然而，SRAM的容量相对较小，通常只有几KB到几十KB，因此无法存储大量的数据。
除了闪存和SRAM，部分MCU还配备了额外的存储器，如EEPROM （Electrically Erasable Programmable Read-Only Memory）和外部存储器接口。
EEPROM是一种可擦写的只读存储器，它可以在电子擦除的条件下被重新编程。
EEPROM主要用于存储少量的配置信息和用户数据。
外部存储器接口则可以连接外部存储器设备，如SD卡或外部闪存芯片，以扩展MCU的存储容量。
MCU中的存储器原理是基于电子元件的工作原理实现的。
闪存和EEPROM存储器是通过电子的浮动栅技术实现的，利用栅电荷的累积和释放来存储和擦除数据。
SRAM存储器则是通过存储单元中的存储电容来存储数据，由于电容的电荷会逐渐泄漏，因此SRAM需要定期进行刷新操作以保持数据的稳定。
mcu是什么东西
mcu是什么东西MCU是什么东西？MCU代表微控制器单元（Microcontroller Unit），是一种特殊的集成电路，融合了中央处理器（CPU）、内存、输入/输出接口以及其他核心组件。
它通常作为嵌入式系统的核心，并且在许多电子设备中得到广泛应用。
作为一种完整的计算机系统，MCU具备处理能力、存储能力和通信能力，但相对于个人电脑或服务器等设备来说，其规模更小、功耗更低，并且多数情况下只有一个单一的功能。
换句话说，MCU是一种专门为嵌入式应用设计的微型计算机。
MCU通常由以下几个组成部分构成：1.中央处理器（CPU）：MCU的核心部分，负责处理指令和执行计算操作。
2.内存：MCU的存储部分，包括闪存（用于存储程序代码），以及随机存取存储器（RAM）和只读存储器（ROM）等。
3.输入/输出（I/O）接口：用于与外部设备进行通信和交互，例如各种传感器、执行器和通信接口等。
4.时钟和定时器：MCU计算和同步的重要组件，负责提供精确的时序控制。
MCU的设计旨在满足特定应用需求，因此在其内部集成了各种外设和接口。
例如，针对汽车行业的MCU可能会集成CAN（控制器区域网络）接口，用于车辆网络通信；而面向物联网应用的MCU可能会支持无线通信接口，如蓝牙或Wi-Fi。
MCU的应用广泛涉及电子产品中的各个领域。
以下是一些常见的应用场景：1.家用电器：MCU被广泛应用于家用电器中，如洗衣机、烤箱、空调等。
通过MCU，这些电器可以执行各种任务和操作，例如控制温度、调节电源等。
2.电子玩具：许多电子玩具也使用MCU，以提供丰富的互动和功能。
通过集成不同的传感器和接口，MCU可以实现声音、光线、触摸等互动效果。
3.医疗设备：在医疗设备中，MCU可以监测体温、脉搏和其他生理指标，并与其他设备进行通信，以便远程监护或数据记录。
4.安防系统：许多安防系统，如入侵报警系统和监视摄像机，也使用MCU。
MCU可以控制闪光灯、声音警报等，以及与用户手机或电脑进行通信。
单片机缩写的英文全称及中文名称
单片机缩写的英文全称及中文名称单片机缩写的英文全称是Microcontroller，中文名称是微控制器。
一、引言单片机（Microcontroller）是一种集成电路芯片，能够实现计算、处理和控制功能。
它由微处理器核心、存储器、输入输出接口等多种电子元件组成，广泛应用于各种电子产品中。
在单片机的缩写中，“Micro”表示微型或微小，“controller”表示控制器。
本文将介绍单片机的英文全称及中文名称，并解释其在电子领域中的重要性。
二、单片机的英文全称及简介单片机的英文全称是Microcontroller，简称MCU。
它是一种在单个芯片上集成了微处理器核心和各种外围设备，如存储器、定时器、模拟输入输出接口等的集成电路。
单片机主要用于控制和处理各种电子设备，包括个人电脑、手机、汽车电子、家用电器等。
三、单片机的中文名称及优势单片机的中文名称是微控制器。
与传统的微处理器相比，单片机具有体积小、功耗低、成本低等优势。
由于其整合了多种外围设备，单片机可以实现复杂的控制和计算功能，极大地简化了电子产品的设计和制造过程。
单片机还具备易于编程与编译、易于调试的特点，使得开发人员可以更快速、更高效地完成各种应用。
四、单片机的应用领域单片机广泛应用于各种电子产品中，以下是几个主要的应用领域：1. 汽车电子：单片机在汽车电子中扮演着重要的角色，可以实现引擎控制、车身控制、安全控制等功能，提高了汽车的性能和安全性。
2. 家用电器：单片机被应用于各种家电产品，如空调、洗衣机、电视等。
它能够实现多种功能，提供更高的智能化和人性化体验。
3. 工业控制：单片机在工业自动化领域中得到广泛应用。
它可以实现对机械设备、生产线等的监控和控制，提高了生产效率和质量。
4. 通信设备：单片机在通信领域中扮演重要角色，如手机、电子支付终端等。
它可以实现数据处理、通信协议支持等功能，保证了通信设备的正常运行。
五、单片机的发展趋势随着科技的不断发展，单片机在未来将继续迎来更大的发展空间。
mcu方案
mcu方案MCU是单片微型计算机微控制器单元（Microcontroller Unit）的缩写。
它是一种嵌入式系统上的一种芯片，其中包括了一个处理器核心、闪存、RAM和各种外设接口等。
它可以实现对嵌入系统的控制，广泛应用于各种电子设备中。
在现代电子设备中，MCU方案被广泛应用。
首先，MCU方案具有体积小、功耗低和成本低的特点，适用于各种便携式设备，如智能手机、平板电脑和可穿戴设备等。
其次，MCU方案具有灵活性高和可编程性强的特点，可以满足不同设备的需求。
再次，MCU方案具有处理能力强和响应速度快的特点，可以实现实时控制和较复杂的计算任务。
最后，MCU方案具有稳定性好和可靠性高的特点，可以长时间稳定运行。
MCU方案的应用非常广泛。
在家电方面，MCU方案可以实现对电视机、冰箱、洗衣机等家电设备的控制和管理。
在智能家居方面，MCU方案可以实现对灯光、温度、安防等设备的智能控制和远程管理。
在汽车方面，MCU方案可以实现对车辆的多项功能控制，例如发动机管理系统、安全气囊系统等。
在工业自动化方面，MCU方案可以实现对机器设备的自动控制和监控。
在医疗设备方面，MCU方案可以实现对医疗设备的控制和数据采集。
在MCU方案的开发过程中，需要进行软件开发和硬件设计。
对于软件开发，需要选择合适的开发工具和编程语言，例如Keil MDK和C语言。
对于硬件设计，需要选择合适的MCU芯片和外围器件，并完成电路设计和PCB布局。
同时，还需要进行功能验证和性能测试，确保MCU方案的稳定性和可靠性。
总的来说，MCU方案是一种广泛应用于各种电子设备中的解决方案，具有体积小、功耗低和成本低的特点。
它可以实现对嵌入系统的灵活控制和高效管理，广泛应用于家电、智能家居、汽车、工业自动化和医疗设备等领域。
在MCU方案的开发过程中，需要进行软件开发和硬件设计，并进行功能验证和性能测试。
通过MCU方案，可以实现对各种电子设备的智能控制和多功能管理。

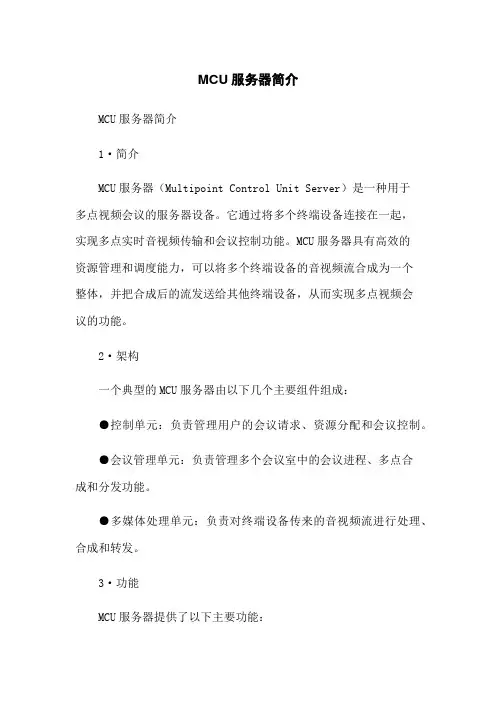

MCU服务器简介
MCU服务器简介MCU服务器简介1·简介MCU服务器（Multipoint Control Unit Server）是一种用于多点视频会议的服务器设备。
它通过将多个终端设备连接在一起，实现多点实时音视频传输和会议控制功能。
MCU服务器具有高效的资源管理和调度能力，可以将多个终端设备的音视频流合成为一个整体，并把合成后的流发送给其他终端设备，从而实现多点视频会议的功能。
2·架构一个典型的MCU服务器由以下几个主要组件组成：●控制单元：负责管理用户的会议请求、资源分配和会议控制。
●会议管理单元：负责管理多个会议室中的会议进程、多点合成和分发功能。
●多媒体处理单元：负责对终端设备传来的音视频流进行处理、合成和转发。
3·功能MCU服务器提供了以下主要功能：●多点视频会议：支持多个终端设备同时参与视频会议，可以实现实时的视频传输和会议控制。
●音频混合和分发：将多个终端设备传来的音频流进行混合和分发，确保每个终端设备都能听到其他与会者的声音。
●视频合成和分发：将多个终端设备传来的视频流进行合成和分发，确保每个终端设备都能看到其他与会者的画面。
●数据共享：支持与会者之间的实时数据共享，如屏幕共享、文件传输等。
●多点会议控制：支持会议的发起、终止和管理，包括与会者的加入、离开、静音等操作。
4·部署方式MCU服务器可以根据具体的需求进行不同的部署方式：●单机部署：将MCU服务器部署在一台物理服务器上，适用于小规模的视频会议场景。
●集群部署：将多台MCU服务器组合在一起，通过负载均衡技术实现高可用和提高系统吞吐量。
5·安全性为保障视频会议的安全性，MCU服务器采用以下措施：●数据加密：对音视频传输的数据进行加密，防止数据被窃听或篡改。
●认证授权：通过用户身份认证和会议授权机制，确保只有合法用户才能参与会议。
●会议保护：支持会议密码和会议锁定功能，保护会议免受未经授权的访问。
MCU介绍
MCU的介绍1.什么是MCU (2)2.MCU的发展 (3)3.主要的MCU厂商及产品 (4)1.什么是MCUMCU是Measurement and Control Unit的缩写，直译为中文是“测量控制单元”的意思，在多数的进口产品中，这类设备也被叫做“Datalogger”。
测量控制单元通常是指一台多通道的数据采集与测量控制装置，能够接入多种传感器的输入，例如：振弦式传感器的频率信号或是电压、电流信号，并能实现对采集信号进行计算、处理、存贮、传输的功能。
测量控制单元一般情况下应是：✓具有多种信号采集的信道；✓具有固态存储器，用于记录各通道的测量数据及对应的采样时间；✓具有丰富、强大计算处理模块；✓具备多种通讯接口，内部含有多种设备的通讯协议；✓具有有线或无线的通讯接口将数据传输到上位机进行分析处理。
通常也需具有：✧具有高可靠性及低功耗的节电模式；✧内置实时时钟，可以准确记录各历史时段的测量数据；✧多台测量控制单元形成串行、以太网络的测控网络功能；✧各级组件均进行了防潮处理，并经过耐环境能力的反复试验和考机测试；✧控制机箱具有全防水结构，耐恶劣环境性，在较差环境条件下长期连续稳定运行。
综上所述，MCU是一台集微处理器、时钟、率定器、扫描仪、计时器、计量器及控制器为一体的测量控制单元。
2.MCU的发展一般的MCU是从早期的数据记录器发展而来，逐步演变为具有处理、计算、存储、发送、联网的智能单元。
3.主要的MCU厂商及产品A.美国CSI（CampbellSci）公司在岩土工程领域，能提供CR10X以及其升级版CR1000数据采集器，以及CR系列数据采集产品。
美国基康、美国达汉、加拿大RocTest、瑞典Reflex及英国岩土等国际知名岩土工程传感器/系统供应商的MCU产品均OEM了CSI公司CR10数据采集器。
网站：/index.cfm产品图片：CR-10X，CR1000下面的5家也是MCU的主要厂商，其MCU产品来自OEM美国CSI（CampbellSci）公司的产品。
什么是MCU？MCU市场现状分析
什么是MCU？MCU市场现状分析什么是MCUMCU即微控制单元，又称单片微型计算机（Single Chip Microcomputer ）或者单片机，是把中央处理器（Central Process Unit；CPU）的频率与规格做适当缩减，并将内存（memory）、计数器（TImer）、USB、A/D转换、UART、PLC、DMA等周边接口，甚至LCD驱动电路都整合在单一芯片上，形成芯片级的计算机，为不同的应用场合做不同组合控制。
诸如手机、PC外围、遥控器，至汽车电子、工业上的步进马达、机器手臂的控制等，都可见到MCU的身影。
MCU的主要分类按用途分类：通用型：将可开发的资源（ROM、RAM、I/O、EPROM）等全部提供给用户。
专用型：其硬件及指令是按照某种特定用途而设计，例如录音机机芯控制器、打印机控制器、电机控制器等。
按其基本操作处理的数据位数分类：根据总线或数据暂存器的宽度，单片机又分为1位、4位、8位、16位、32位甚至64位单片机。
4位MCU大部份应用在计算器、车用仪表、车用防盗装置、呼叫器、无线电话、CD播放器、LCD驱动控制器、LCD游戏机、儿童玩具、磅秤、充电器、胎压计、温湿度计、遥控器及傻瓜相机等；8位MCU大部份应用在电表、马达控制器、电动玩具机、变频式冷气机、呼叫器、传真机、来电辨识器（CallerID）、电话录音机、CRT显示器、键盘及USB等；8位、16位单片机主要用于一般的控制领域，一般不使用操作系统，16位MCU大部份应用在行动电话、数字相机及摄录放影机等；32位MCU大部份应用在Modem、GPS、PDA、HPC、STB、Hub、Bridge、Router、工作站、ISDN电话、激光打印机与彩色传真机；32位用于网络操作、多媒体处理等复杂处理的场合，一般要使用嵌入式操作系统。
64位MCU大部份应用在高阶工作站、多媒体互动系统、高级电视游乐器（如SEGA的Dreamcast及Nintendo的GameBoy）及高级终端机等。
mcu 工作原理
mcu 工作原理MCU（Microcontroller Unit，微控制器单元）是一种集成电路芯片，内部集成了处理器核心、存储器、输入输出接口和时钟电路等功能。
MCU的工作原理如下：1. 时钟电路：MCU内部包含一个时钟电路，用于提供精确的时钟信号。
时钟信号用于控制MCU的操作和数据传输过程。
2. 处理器核心：MCU内部集成了一颗处理器核心，负责执行指令和处理数据。
处理器核心的类型可以是8位、16位或32位，不同的型号具有不同的计算能力。
3. 存储器：MCU内部包含不同类型的存储器，包括程序存储器（Flash Memory）、数据存储器（RAM）和只读存储器（ROM）。
程序存储器用于存储程序代码，数据存储器用于存储运行时数据，只读存储器用于存储常量数据和系统配置信息。
4. 输入输出接口：MCU通过输入输出接口与外部设备进行数据交换。
输入接口可以接收外部传感器或其他设备的输入信号，输出接口可以控制外部执行器或向其他设备发送数据。
5. 中断系统：MCU内置了中断系统，可以在特定事件发生时中断正在执行的程序，并转而执行中断服务程序。
这种机制可以实现实时控制和响应外部事件的能力。
6. 时序控制：MCU内部的时序控制单元可以根据时钟信号和指令进行时序控制，保证各个功能模块按照正确的顺序和时间进行操作。
7. 低功耗模式：为了节约能源和延长电池寿命，MCU通常具有低功耗模式。
在这种模式下，MCU可以降低工作频率、关闭不必要的功能模块或进入睡眠状态，以减少能耗。
MCU通过上述工作原理，能够实现各种应用需求，如嵌入式系统控制、传感器数据处理、通信接口控制等。
其灵活性和可编程性使得MCU成为广泛应用于各种电子设备和系统的核心组件之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MCU(Micro Control Unit)中文名称为微控制单元，又称单片微型计算机(Single Chip Microcomputer)或者单片机，是指随着大规模集成电路的出现及其发展，将计算机的CPU、RAM、ROM、定时计数器和多种I/O接口集成在一片芯片上，形成芯片级的计算机，为不同的应用场合做不同组合控制MCU按其存储器类型可分为无片内ROM型和带片内ROM型两种。
对于无片内ROM型的芯片，必须外接EPROM才能应用（典型芯片为8031）。
带片内ROM型的芯片又分为片内EPROM型（典型芯片为87C51）、MASK片内掩模ROM型（典型芯片为8051）、片内FLASH型（典型芯片为89C51）等类型，一些公司还推出带有片内一次性可编程ROM（One Time Programming, OTP)的芯片（典型芯片为97C51)。
MASKROM的MCU价格便宜，但程序在出厂时已经固化，适合程序固定不变的应用场合；FALSHROM的MCU程序可以反复擦写，灵活性很强，但价格较高，适合对价格不敏感的应用场合或做开发用途；OTPROM的MCU价格介于前两者之间，同时又拥有一次性可编程能力，适合既要求一定灵活性，又要求低成本的应用场合，尤其是功能不断翻新、需要迅速量产的电子产品。
微控制器在经过这几年不断地研究,发展,历经4位,8位,到现在的16位及32位,甚至64位。
产品的成熟度,以及投入厂商之多,应用范围之广,真可谓之空前。
目前在国外大厂因开发较早,产品线广,所以技术领先,而本土厂商则以多功能为产品导向取胜。
但不可讳言的,本土厂商的价格战是对外商造成威胁的关键因素。
由于制程的改进，8位MCU与4位MCU价差相去无几，8位已渐成为市场主流；目前4位MCU大部份应用在计算器、车用仪表、车用防盗装置、呼叫器、无线电话、CD播放器、LCD驱动控制器、LCD游戏机、儿童玩具、磅秤、充电器、胎压计、温湿度计、遥控器及傻瓜相机等；8位MCU大部份应用在电表、马达控制器、电动玩具机、变频式冷气机、呼叫器、传真机、来电辨识器（CallerID）、电话录音机、CRT显示器、键盘及USB等；16位MCU大部份应用在行动电话、数字相机及摄录放影机等；32位MCU大部份应用在Modem、GPS、PDA、HPC、STB、Hub、Bridge、Router、工作站、ISDN电话、激光打印机与彩色传真机；64位MCU大部份应用在高阶工作站、多媒体互动系统、高级电视游乐器（如SEGA的Dreamcast及Nintendo的GameBoy）及高级终端机等。
MCU是视频会议系统的核心部分，为用户提供群组会议、多组会议的连接服务。
目前主流厂商的MCU一般可以提供单机多达32个用户的接入服务，并且可以进行级联，可以基本满足用户的使用要求。
MCU的使用和管理不应该太复杂，要使客户方技术部甚至行政部的一般员工能够操作。
MCU同温度传感器之间通过I2C总线连接。
I2C总线占用2条MCU输入输出口线，二者之间的通信完全依靠软件完成。
温度传感器的地址可以通过2根地址引脚设定，这使得一根I2C总线上可以同时连接8个这样的传感器。
本方案中，传感器的7位地址已经设定为1001000。
MCU需要访问传感器时，先要发出一个8位的寄存器指针，然后再发出传感器的地址（7位地址，低位是WR信号）。
传感器中有3个寄存器可供MCU使用，8位寄存器指针就是用来确定MCU究竟要使用哪个寄存器的。
本方案中，主程序会不断更新传感器的配置寄存器，这会使传感器工作于单步模式，每更新一次就会测量一次温度。
要读取传感器测量值寄存器的内容，MCU必须首先发送传感器地址和寄存器指针。
MCU发出一个启动信号，接着发出传感器地址，然后将RD/WR管脚设为高电平，就可以读取测量值寄存器。
为了读出传感器测量值寄存器中的16位数据，MCU必须与传感器进行两次8位数据通信。
当传感器上电工作时，默认的测量精度为9位，分辨力为0.5 C/LSB（量程为-128.5 C至128.5 C）。
本方案采用默认测量精度，根据需要，可以重新设置传感器，将测量精度提高到12位。
如果只要求作一般的温度指示，比如自动调温器，那么分辨力达到1 C就可以满足要求了。
这种情况下，传感器的低8位数据可以忽略，只用高8位数据就可以达到分辨力1 C的设计要求。
由于读取寄存器时是按先高8位后低8位的顺序，所以低8位数据既可以读，也可以不读。
只读取高8位数据的好处有二，第一是可以缩短MCU和传感器的工作时间，降低功耗；第二是不影响分辨力指标。
MCU读取传感器的测量值后，接下来就要进行换算并将结果显示在LCD 上。
整个处理过程包括：判断显示结果的正负号，进行二进制码到BCD码的转换，将数据传到LCD的相关寄存器中。
数据处理完毕并显示结果之后，MCU会向传感器发出一个单步指令。
单步指令会让传感器启动一次温度测试，然后自动进入等待模式，直到模数转换完毕。
MCU发出单步指令后，就进入LPM3模式，这时MCU系统时钟继续工作，产生定时中断唤醒CPU。
定时的长短可以通过编程调整，以便适应具体应用的需要。
关于单片机的数字时钟由6个数码管，单片机STC89C52，DS1302等构成，通过单片机编程实现对数码管显示的控制，数码管分别显示时，分，秒。
通过安检实现时间日期的切换，具有闹钟功能，掉电时间保护通过DS1302。
通过MAX232来实现程序的写入。
硬件与程序结合最终实现功能输出显示。
Micro Control Unit (MCU) Chinese called Micro Control Unit, also called the Single Chip Microcomputer Chip cluster generator attempts computer (performance) or microcontroller, refers to the emergence of along with large scale integrated circuit and its development, the computer CPU, RAM, ROM, timing counter and variety of I/O interface integration in the same Chip, form the computer Chip level, for different applications do different combination of Control According to the memory type MCU can be divided into no pieces (ROM type and bring pieces (ROM type two kinds. For without pieces (ROM type chip, must external an EPROM can applications (typical chips for 8031). Take pieces (ROM type chip is divided again slice within an EPROM chip for type (typically 87C51), goes piece inside masking ROM type (typical chips for the 8051), piece inside FLASH type (typical chips for 89C51) type etc, some companies also introduced with piece inside one-time programmable ROM (25 - a OTP), the chip (typical chips for 97C51). MASKROM MCU, price cheap, but the program with a factory already cured, suitable for program fixed applications, FALSHROM MCU program can be repeated CaXie, mobility, but higher price, the price is not suitable for sensitive applications or do development purposes; OTPROM MCU, price between former between and have one-time programmable ability, suitable for demands both certain flexibility, and asked for low-cost applications, especially function renovates ceaselessly, need quickly production of electronic products.Micro controller in through these years continuous research, development, through 4, 8, until now the 16 and 32 bit, even 64 bit. Products of maturity, and devoted manufacturers, application range wide, it was really a feast of unprecedented. At abroad are giant for development early, and product widely, so leading technology, and local manufacturers criterion with multi-function for productorientation to win. But do not need, the local manufacturers of price war is the key factor of foreign threats.Due to process improvement, 8 bits of MCU and four MCU were feeble, 8 price already gradually become market mainstream, At present four MCU most application in calculators, vehicle ektrical instrument, automotive bio-identification, pager, wireless phone, CD players, LCD driving controller, LCD game, children's toys, scale and charger, tire pressure gauge, temperature and humidity meter, remote control and cameras, etc; 8 bits MCU most used in electric meter, motor controller, electric toy machine, variable-frequency air conditioners, pager, fax machines, calling identification device (CallerID), telephone tape recorder, CRT display and keyboard and a USB, etc; 16 bit MCU most used in mobile phones, digital cameras and video; put the shadow machine, etc. 32 bit MCU most application in Modem, GPS, PDA, HPC, STB, on Bridge, the Router, workstations, laser printer, ISDN telephone, fax and color, 64 bit MCU most application in higher-order workstation, multimedia and interactive system, advanced video game (such as the SEGA Dreamcast and Nintendo's GameBoy) and senior terminals, etc.MCU video conferencing system is the core part, to provide users with group sessions, many groups meeting connection services. At present the mainstream of manufacturer of MCU can generally provide single as many as 32 user access service, and can undertake cascade, can basically satisfy user's requirements. The use and management of MCU, should not be too complex, want to make the customer side department even within the executive branch of the general staff to be able to operate.MCU with temperature sensor is passed between I2C bus connection. I2C bus occupy 2 the MCU input of the jammer, both the communication between the line completely dependent on software. The temperature sensor address can through two root address pin set, this makes aroot I2C bus on allows simultaneous connection of eight such sensors. This scheme, sensor seven address has been set for 1001000. MCU need access to the sensor, first you have to send a 8 bits registers pointer, and then send sensor address (seven address, low is WR signals). Sensor has three registers available MCU use, eight registers pointer is used to determine whether to use MCU which registers. This scheme, the main program will be regularly updated sensor configuration register, this will make the sensor work in single-step mode, every updates will measure a temperature.To load sensor registers, the contents of the MCU must first send sensor locations and registers pointer. Send a start signal, MCU, then send sensor address, then will RD/WR tube foot set to high level, they can read the measured value registers.In order to read sensor registers the 16-bit data, must undertake twice and sensor MCU 8 bits of data communication. When sensor electricity work, the default measurement accuracy for 9, resolution to.5 C/LSB (span for - 128.5 C to 128.5 C). This scheme adopts the default measurement precision, according to the needs, also resetting sensor, measurement accuracy increased to 12. If only request for general temperature instructions, such as thermostat, then resolution to 1 C can meet the requirements. This kind of circumstance, sensor low 8 bits of data can be ignored, use high 8 bits of data can achieve its resolution 1 C design requirements. Due to read registers is according to the first high eight low order of 8 bits after, so low 8 bits of data can either read, also can not read. Read only high 8 bits of data's good to have two, first is can shorten MCU and the sensor's working time, reduce power consumption, The second is not affect resolution index.MCU reading a sensor measurements, then to be performed and the result shows that the conversion of LCD. The process includes: judge showsthe result of positive and negative number, binary codes to BCD changeover, LCD related data to register.Data processed and display the results to the sensor, after MCU send a single step instructions. A single step instructions will let sensors to activate a temperature test, then automatically enter wait mode until frequency-field finished. MCU issued a single step instructions, they enter LPM3 mode, then MCU system clock continue to work, produce timing interrupt sensei CPU. The length of the timing can be programmed adjustments, in order to adapt to the needs of specific application.About MCU digital clockComposed of six digital tube, microcontroller STC89C52, DS1302 composed by microcontroller programming, realize to the digital pipe display control, digital tube respectively show, points, seconds. Through security realize time or date of switching, has the alarm clock function, power lost time protecting through DS1302. Through MAX232 to realize the written procedures. Hardware and program combining finally realize function output shown.。
