供热系统常用到哪几种阀门
常用水暖阀门种类及用途
常用水暖阀门种类及用途
水暖阀门是水暖系统中的重要组件，用于控制水流方向、流量和压力等。
根据用途和作用的不同，水暖阀门可以分为多种类型，例如截止阀、闸阀、球阀、旋塞阀、蝶阀、隔膜阀等。
截止阀是水暖系统中常用的阀门之一，主要用于截断或接通管路中的介质流，控制水流的口径和流量。
闸阀则用于关闭和打开管路，控制水流的方向和压力。
球阀则用于开关和调节水流，同时具有高效的密封性能。
旋塞阀则常用于管道堵塞等情况，可以通过旋转旋塞来打开和关闭管道。
蝶阀则主要用于调节水流的流量和压力，同时具有灵活的开启和关闭方式。
隔膜阀则用于控制水流的压力和方向，其独特的结构可以有效防止介质倒流。
除了以上常见的水暖阀门类型外，还有一些特殊用途的阀门，例如安全阀、调节阀、止回阀等。
安全阀主要用于保障管道内的介质压力不超过极限值，防止管道破裂和事故发生。
调节阀则用于调节介质的流量和压力，以满足各种工艺需求。
止回阀则用于防止介质倒流，保证管道内的介质只能向前流动。
在选择水暖阀门时，需要考虑阀门的密封性能、强度、调节性能、流通能力、启闭速度等因素，以保证水暖系统的正常运行。
暖气片开关阀门有哪些？开关上的o和s什么意思
暖气片开关阀门有哪些？开关上的o和s什么意思暖气片开关阀门，作为暖气片安装过程中非常重要的一个附件，并且仅阀门就分好多种。
当然，我们比较常见的是进回水阀门、温控阀门、放气排气阀门等等。
这些阀门区别也非常大，每种阀门的用处也不一样，具体有什么用呢，一起跟着暖气片厂家森拉特来了解了解。
1、进回水阀门我们都知道，暖气片两端都有阀门，连接着暖气管道，一个是进水口，一个是出水口，进回水阀门是掌管进回水口的，将管道和暖气片连接起来，让水顺畅的流入暖气片中并且在暖气片中进行散热后又再次进入管道，通过管道回流进行加热。
如果家中的暖气系统是串连，发生漏水的话，也可以通过出水阀门切断出水口，让整个暖气系统水循环截断。
而如果需要更换暖气片，可以将进水阀门拧紧，减少水流入，从而避免漏水。
2、放气排气阀门放气排气阀门是采暖系统中不可缺少的一部分。
有的放气阀是自动的，无需人工操作，有的是手动的，需要人工操作。
在我们常见的暖气片使用过程中如果遇到暖气片不热，那么有很大的可能性就是因为暖气片里面有气体没有排除，这时候则需要打开暖气片排气阀，将多余的气体排放出去，让水充满整个采暖系统，从而暖气片系统能更好的散热工作。
3、温控阀门温控阀门是根据其定义就是可以控制温度的阀门，特别是智能温控阀，作为相对比较先进的暖气系统零部件，一般安装在进水管的位置，在暖气片的前面，通过控制暖气片的进水量来控制暖气片的温度。
如果房间的温度过高，可以通过温控阀来调低，不住人的房间也可以通过温控阀关闭。
4、截止阀门截止阀门又叫截门阀，具有截断流量的作用。
在采暖系统中，管道、热力公司等任何需要的地方都可以安装。
在采暖系统中用于隔绝高压气体流动，一般用于集体供暖的主管路或者入户的管道上。
除了上述这些阀门外，还有蝶阀、闸阀、球阀、逆止阀(止回阀)、安全阀、减压阀、稳压阀、平衡阀、调节阀等，不过这些用户接触的比较少，日常生活也并不常见。
暖气主管道阀门种类
暖气主管道阀门种类
暖气主管道阀门是暖气系统中的重要组成部分，用于控制水流的流向和温度，保障整个系统的正常运行。
不同的阀门种类适用于不同的暖气系统，下面就来了解一下常见的暖气主管道阀门种类。
1. 手动阀门
手动阀门是最常见的一种阀门，通过手动旋转阀门来控制水流的开闭和流向。
手动阀门具有结构简单、易于维护、价格低廉等优点，但需要人工操作，不太适合需要频繁调节的暖气系统。
2. 自动阀门
自动阀门采用电磁或气动控制技术，能够自动调节水流的开闭和流向，具有快速响应、精确控制、节能环保等优点。
自动阀门适用于大型、复杂的暖气系统，但价格相对较高。
3. 节能阀门
节能阀门是一种能够自动调节水流的开闭和流向，提高暖气系统效率的阀门。
节能阀门通过智能控制技术，根据室内温度、室外温度、湿度等因素自动调节水流，减少能源浪费，达到节能的目的。
4. 电动阀门
电动阀门是一种采用电机或电磁控制技术，通过电子信号来实现水流开闭和流向调节的阀门。
电动阀门具有响应速度快、控制精度高等优点，适用于对水流控制要求比较严格的暖气系统。
总的来说，不同的阀门种类适用于不同的暖气系统，选择合适的阀门可以提高暖气系统的效率，降低能源浪费。
在选择阀门时，需要
根据实际情况进行综合考虑，选出最适合自己的阀门种类。
供热系统常用阀门的调节性能及应用
阀 门前 后 的压 差 随阀 门负荷 的变化 而变
晕 ㈤ ｄ ｌ ．
化 。工作 流量 特性就 是 指 阀门前 后压 差 随负 荷变 化 的工作 条 件下 的流量特 性 。 实际使 用 中 ，具有 直线 流量 特 性 的阀 门
的工 作流 量特 性趋 于快 开特 性 ，等 百分 比流
于 ０３ 阀门才具 有较好 的调 节特性 。 ．，
３ 常用 阀门的结 构原 理及流 量特性 ３１ 闸 阀 ．
闸阀是供热系统中使用最广泛的一种阀门。
结构原理 ： 闸板 、 阀座与介质 流 向垂 直 ， 通
过 阀杆带动 闸板 上提 、 降 ， 下 实现 阀 门的开关 。
闸阀按 阀杆 的不 同分 明杆 式和 暗杆 式 ， 闸板 按
管段 的压差 、流量及 管 段 的 阻力特 性 系 数 有如下 关 系Ⅱ： ］
阀 门的理 想 流量 特 性是 指 阀 门前后 压 差 固定 不 变 的理想 条件 下 的流 量 特性 。典型 的 理想 流量 特性 有 直线 流 量特 性 、快 开 流量 特 性 、 百分 比流量 特性 以及抛 物 线 流量 特性 ， 等
量特 性 和抛物 线流 量特 性 的 阀门工 作流 量特
性趋 于直线 流量 特性 。
表示 阀 门全开 时 阀 门压 降 占该 管段 全部 压 降的 比值 称 为阀权度 。 阀权度 值越 大 ， 阀门 的工 作流量 特性 越接近 理想 流量特 性 。 在供 热系 统 中用 于变 流量 调节 应 首选 等 百分 比流量特 性 的 阀门 ，而且 阀全 度 值应 大
【 关键词 】 水力平衡
结构原理 流量特性 阀门选型
供热 系统 常用 阀 门主要 有 闸阀 、 截止 阀 、 球阀、 阀、 节阀、 衡阀、 蝶 调 平 自力 式 流量 控 制
水暖阀门种类及符号表示
水暖阀门种类及符号表示一、水暖阀门概述水暖阀门是应用于水暖系统中的控制设备，主要用于调节流体的流量、压力等参数，确保水暖系统的正常运行。
阀门的设计、选型和安装对于水暖系统的性能和安全至关重要。
二、水暖阀门种类介绍1.闸阀：闸阀又称刀闸阀，主要用于切断或接通管道中的流体。
它具有结构简单、启闭力矩小、密封性能好等优点。
2.截止阀：截止阀用于调节流量和切断流体，具有良好的密封性能和可靠性。
由于其结构特点，截止阀适用于较小的管道系统。
3.球阀：球阀是一种旋转阀，主要用于切断、调节和控制流体。
它具有体积小、重量轻、操作简便等优点。
4.蝶阀：蝶阀是一种平面阀，主要用于调节流量和切断流体。
它具有结构简单、操作方便、密封性能好等特点。
5.止回阀：止回阀又称逆止阀，用于防止流体倒流。
它适用于各种管道系统，具有良好的防倒流性能。
6.安全阀：安全阀是一种保护性阀门，用于排放系统过压的流体。
它确保了系统在压力过高时能自动卸压，保证系统安全。
7.减压阀：减压阀用于降低流体压力，适用于需要调节压力的场合。
它具有压力稳定、性能可靠等优点。
8.疏水阀：疏水阀用于排放管道中的凝结水和空气，确保系统正常运行。
它具有结构简单、排水能力强、使用寿命长等特点。
三、符号表示及含义水暖阀门的符号表示主要包括阀门类型、驱动方式、连接方式、公称压力、公称直径等。
例如，一只手动闸阀的符号表示可能为：“Z12T-16C”，其中“Z”表示闸阀，“12”表示公称直径（单位：毫米），“T”表示手动驱动，“16”表示公称压力（单位：兆帕），“C”表示阀体材料。
四、选用与安装注意事项1.选用阀门时，应根据实际工况和需求，选择合适的阀门类型和规格。
2.安装前，应仔细阅读阀门说明书，了解阀门的结构、工作原理和安装要求。
3.安装时，要注意阀门与管道的对中，确保阀门处于垂直或水平位置。
4.安装后，要进行试运行，检查阀门是否正常工作。
五、维护与保养方法1.定期检查阀门的工作状态，发现异常情况要及时处理。

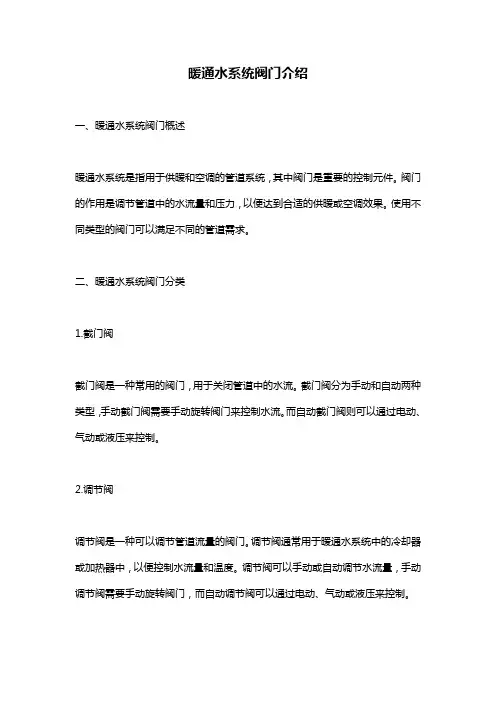

暖通水系统阀门介绍
暖通水系统阀门介绍一、暖通水系统阀门概述暖通水系统是指用于供暖和空调的管道系统，其中阀门是重要的控制元件。
阀门的作用是调节管道中的水流量和压力，以便达到合适的供暖或空调效果。
使用不同类型的阀门可以满足不同的管道需求。
二、暖通水系统阀门分类1.截门阀截门阀是一种常用的阀门，用于关闭管道中的水流。
截门阀分为手动和自动两种类型，手动截门阀需要手动旋转阀门来控制水流。
而自动截门阀则可以通过电动、气动或液压来控制。
2.调节阀调节阀是一种可以调节管道流量的阀门。
调节阀通常用于暖通水系统中的冷却器或加热器中，以便控制水流量和温度。
调节阀可以手动或自动调节水流量，手动调节阀需要手动旋转阀门，而自动调节阀可以通过电动、气动或液压来控制。
3.安全阀安全阀主要用于控制管道中的水压，当管道中的水压超过设定压力时，安全阀会自动打开，以释放过多的水压。
安全阀有超压保护作用，防止管道破裂或其他安全问题。
4.止回阀止回阀是一种可以防止水流反向流动的阀门。
止回阀通常用于暖通水系统中的泵和水处理设备上。
如果水流反向流动，止回阀会自动关闭，以防止管道中的水流受到损坏。
5.球阀球阀是一种比较新的阀门类型，通过旋转球体来控制水流。
球阀通常用于需要频繁开关的管道，因为球阀比其他阀门更容易操作。
球阀通常用于较小的管道中，一般不超过2英寸（50毫米）。
三、暖通水系统阀门安装和维护安装和维护阀门是保证暖通水系统正常运行的关键步骤。
在安装阀门时，需要确保阀门与管道连接紧密，并且不会发生泄漏。
需要定期检查阀门是否正常运行，例如阀门是否能够关闭、是否能够调节水流量等。
同时，阀门也需要进行定期维护，例如清洁和润滑。
阀门需要清洁阀门和管道中的积水和泥沙等杂物，以免阀门卡住或损坏。
阀门还需要定期润滑，以确保阀门能够顺畅运行。
总之，暖通水系统阀门是保证暖通水系统正常运行的关键元素。
安装和维护阀门可以确保管道中的水流量和压力得到控制，从而达到合适的供暖和空调效果。
水暖阀门种类及符号表示
水暖阀门种类及符号表示
水暖阀门种类有很多，以下是一些常见的水暖阀门种类及其符号表示：
1. 关闭阀门（Gate valve）：符号为一条直线与一条垂直线相交。
它是一种开关阀门，通过旋转手柄或螺母来控制流体的开关
状态。
2. 截止阀（Stop valve）：符号为一条斜线与一条垂直线相交。
它是一种常用的阀门类型，通过旋转手柄或螺母来控制流体
的开关状态。
3. 球形阀门（Ball valve）：符号为一个空心的圆。
它是一种通过旋转球体来控制流体的开关状态的阀门。
4. 蝶阀（Butterfly valve）：符号为一个空心的圆，内部有一
条带箭头的弧线。
它是一种通过旋转圆盘状的门扇来控制流体的开关状态的阀门。
5. 调节阀（Control valve）：符号为一个空心的圆，内部有一
个斜线。
它是一种可以通过调整流体通道的阀门，用于调节流体的流
量和压力。
6. 逆止阀（Check valve）：符号为一个三角形。
它是一种只允许流体在一个方向上流动的阀门，可以阻止逆流。
这些是常见的水暖阀门种类及其符号表示，还有其他类型的阀门如安全阀、温控阀等。
在实际应用中，可以根据具体的需要选择适合的阀门类型，并使用相应的符号进行标识和表示。
供热空调水系统阀门的种类、构造和特点
供热空调水系统阀门的种类、构造和特点供热空调水系统阀门的种类、构造和特点？供热空调水系统中常用的阀门按阀体构造形式和功能可分为阐阀、蝶阀、截止阀、球阀、旋塞阀、止回阀、减压阀、安全阀、疏水阀、平衡阀等类。
按照驱动方式分为手动、电动、液动、气动等四种方式。
按照公称压力分高压、中压、低压三类。
供热空调水系统常用阀门的工作原理及特点如下：1.阐阀：阐阀是指关闭件（阐板）沿介质通道轴线的垂直方向移动的阀门。
其优点是流阻系数小，启、闭所需力矩较小，介质流向不受限制。
缺点是构造尺寸大，启闭时间长，密封面易损伤，构造复杂。
把阐阀分为不同类型，最常见的形式是平行式和楔式阐阀，根据阀杆的构造，还可分成明杆阐阀。
（1）三精平行式阐阀指两个密封面相互平行的阐阀。
适用于低压，中、小口径（DN50-400mm）的管道。
（2）楔式阐阀指两个密封面成楔形的阐阀。
分为双阐板、单阐板和弹性阐板。
（3）三精明杆阐阀由于能较直观显示其启闭程度，所以多年来中小通径被广泛应用，通常DN小于等于80mm选用明杆阐阀。
（4）三精暗杆阐阀其阀杆螺母在阀体内与介质直接接触。
适用于大口径阀门和安装空间受限制的管路，如地下管线。
2.三精蝶阀其名称来源于翼状构造的蝶板。
在管道上它主要用于切断和节流，当蝶阀用于切断时，多用弹性密封，材料选橡胶、塑料等，当用于节流时，多用金属硬密封。
蝶阀的优点是体积小，重量轻，构造简单，启闭迅速，调节和密封性能良好，流体阻力和操作力矩较小。
蝶阀按构造可分为杠杆式（双摇杆）、中心对称门式、偏置板式和斜板式。
对公称通径DN1.0MPa的场合。
（3）自封式主要靠介质本身的压力来实现，多用于空气介质。
自封式构造下面的弹簧可以起到预紧和压紧的作用。
此外还有三通、四通式旋塞阀，多用于分配、换向等。
6.止回阀又称逆流阀、逆止阀、背压阀和单向阀。
是用来防止管道和设备中介质倒流的一种阀门，它靠管路中介质本身的流动产生的力而自动开启和关闭。
供热系统常用到哪几种阀门
供热系统常用到哪几种阀门
供热系统常用到哪几种阀门，各有什么性能？
答：供热系统常用到的阀门有：截止阀、闸阀（或闸板阀）、蝶阀、球阀、逆止阀（止回阀）、安全阀、减压阀、稳压阀、平衡阀、调节阀及多种自力式调节阀和电动调节阀。
截止阀：用于截断介质流动，有一定的节调性能，压力损失大，供热系统中常用来截断蒸汽的流动，在阀门型号中用"J"表示截止阀闸阀：用于截断介质流动，当阀门全开时，介质可以象通过一般管子一样，通过，无须改变流动方向，因而压损较小。
闸阀的调节性能很差，在阀门型号中用"Z"表示闸阀。
逆止阀：又称止回阀或单向阀，它允许介质单方向流动，若阀后压力高于阀前压力，则逆止阀会自动关闭。
逆止阀的型式有多种，主要包括：升降式、旋启式等。
升降式的阀体外形象截止阀，压损大，所以在新型的换热站系统中较少选用。
在阀门型号中用"H"表示。
蝶阀：靠改变阀瓣的角度实现调节和开关，由于阀瓣始终处于流动的介质中间，所以形成的阻力较大，因而也较少选用。
在阀门型号中用"D"表示。
安全阀：主要用于介质超压时的泄压，以保护设备和系统。
在某些情况下，微启式水压安全阀经过改进可用作系统定压阀。
安全阀的结构形式有很多，在阀门型号中用"Y"表示。
暖气主管道阀门种类
暖气主管道阀门种类暖气主管道阀门是暖气系统中的重要组成部分，用于控制热水或蒸汽的流量和温度，以实现室内温度的调节和控制。
根据不同的功能和结构，暖气主管道阀门可以分为以下几种类型。
一、手动阀门手动阀门是最常见的一种暖气主管道阀门。
它通过手动旋转或推拉来控制阀门的开启和关闭，以及调节流量大小。
手动阀门操作简单，结构稳定，使用寿命长。
它适用于一些简单的场景，如个别房间的温度调节。
二、电动阀门电动阀门是一种通过电机驱动的阀门。
它可以通过遥控器、开关或自动控制系统来实现远程或自动控制。
电动阀门具有快速、精确的响应速度，可以根据需要调节温度和流量。
它广泛应用于大型建筑物、工业设备和中央供暖系统等场合。
三、调节阀门调节阀门是一种特殊的阀门，用于实现对流体流量和温度的精确调节。
它通常配备有传感器和执行器，可以根据设定的参数自动调节阀门的开启程度和流量大小，以满足不同的供暖需求。
调节阀门在供暖系统中起到了至关重要的作用，可以有效提高供暖效率和舒适度。
四、平衡阀门平衡阀门是一种用于调节供暖系统中不同支路流量的阀门。
它通常安装在每个供暖支路上，通过调节阀门的开启程度，可以使不同支路的流量达到平衡，从而实现整个供暖系统的均衡运行。
平衡阀门在大型建筑物和中央供暖系统中广泛使用，可以有效解决供暖系统中存在的流量不均衡问题。
五、安全阀门安全阀门是一种用于保护供暖系统的阀门。
它通常安装在供暖系统中的高压部分，可以在系统压力超过预设值时自动打开，释放过多的压力，以防止供暖系统发生爆炸或损坏。
安全阀门是供暖系统中非常重要的安全设备，应定期检查和维护，确保其正常运行。
以上介绍了几种常见的暖气主管道阀门种类。
不同的阀门有不同的功能和适用场景，选择合适的阀门对于供暖系统的正常运行和舒适度至关重要。
在选择和安装阀门时，需要考虑供暖系统的规模、管道的直径和材质、以及特定的供暖需求等因素，并遵循相关的安装和使用规范，以确保供暖系统的安全、高效运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供热系统常用到哪几种阀门，各有什么性能？
答：供热系统常用到的阀门有：截止阀、闸阀（或闸板阀）、蝶阀、球阀、逆止阀（止回阀）、安全阀、减压阀、稳压阀、平衡阀、调节阀及多种自力式调节阀和电动调节阀。
截止阀：用于截断介质流动，有一定的节调性能，压力损失大，供热系统中常用来截断蒸汽的流动，在阀门型号中用"J"表示截止阀
闸阀：用于截断介质流动，当阀门全开时，介质可以象通过一般管子一样，通过，无须改变流动方向，因而压损较小。
闸阀的调节性能很差，在阀门型号中用"Z"表示闸阀。
逆止阀：又称止回阀或单向阀，它允许介质单方向流动，若阀后压力高于阀前压力，则逆止阀会自动关闭。
逆止阀的型式有多种，主要包括：升降式、旋启式等。
升降式的阀体外形象截止阀，压损大，所以在新型的换热站系统中较少选用。
在阀门型号中用"H"表示。
蝶阀：靠改变阀瓣的角度实现调节和开关，由于阀瓣始终处于流动的介质中间，所以形成的阻力较大，因而也较少选用。
在阀门型号中用"D"表示。
安全阀：主要用于介质超压时的泄压，以保护设备和系统。
在某些情况下，微启式水压安全阀经过改进可用作系统定压阀。
安全阀的结构形式有很多，在阀门型号中用"Y"表示。
