02 Xylem Wedeco 臭氧产品介绍_201112——
无可匹敌的竞争优势
Xylem: 公司简介
2/8/2013
水基础设施—概况
应用 部门收益 产品 核心品牌 • 清水泵和污水泵 • 排水设备和租赁服务 • 监测和控制
输送
73%
•Flygt •Godwin
处理
18%
• 紫外线和臭氧消毒系统 • 过滤系统 • 生物污水处理系统
•Sanitaire •WEDECO •Leopold
Ozone Generator Vessel Stainless Steel (316TI) (similar to tube heat exchanger)
冷却水进口
接地极
气源气进口
放电管优势
• 放电管不需要维护，不再是备件！ • 全球首家提出为放电管提供10年质 保 • 双层放电间隙，在绝缘体两边都有 臭氧产出
2013
Wedeco臭氧系统
张百军
18650055664 baijun.zhang@
关于Xylem
• 国际一流的水技术方案供应商
• 接近40亿美元的年营业收入 • 全球12500名员工
• 我们致力于用我们的技术、精力和人才推进更 加地明智使用水
Xylem: 公司简介
2/8/2013
检测
9%
• 在线或过程测量系统 • 现场测量设备 • 实验室测量设备
•YSI •WTW
由我们的水解决方案和分析仪器业务提供
Xylem: 公司简介
2/8/2013
Xylem主要项目
我们为全世界知名建筑和项目提供解决方案：源自• 新世贸中心纪念馆综合楼水池
• 保护金字塔和狮身人面像 • 世界最高建筑哈利法塔
气源系统供气 供电单元PSU 冷却系统
臭氧发生器
臭氧尾气破坏
待处理进水
臭氧接触池
处理后出水
催化臭氧尾气破坏器
单元包括： 催化破坏器 带控制器的预加热 挂墙安装或地面安装 其他可选
尾气风扇
除雾器 底座
Figure 3: scheme of COD
Figure 4: COD with fan on skid
低能量消耗产生高浓度臭氧
60000 50000 40000 30000 20000 10000 0 Wedeco oper. volt. breakdown volt.
6000 5000
• 紧凑的结构使得占地面积大大缩小
4000 3000 2000 1000 0 Competitor
oper. volt. breakdown volt.
主电源 主电网
不同的供电经澄清后也可接受！
380V / 50Hz / 3 Phase TN-C-Net / TN-S-Net
Key selling points SMOevo & PDOevo
• Key slogan / message:
• Maximize the ozone! Minimize the energy!
Energy savings up to 20%
Greenline Lifecycle cost optimized Smartline Invest cost optimized
臭氧系统的构成
气源系统供气 供电单元PSU 冷却系统
臭氧发生器
臭氧尾气破坏
待处理进水
臭氧接触池
处理后出水
原料气
• 还有许多.....
Xylem: 公司简介
2/8/2013
Xylem中国
•1996年，赛莱默前身ITT公司在北京成立了ITT（中国）投 资有限公司，大大推动了其在中国的投资与活动。Xylem 公司中国总部设在上海，在沈阳、南京和无锡等城市设有3 家投资企业，拥有员工1000多人。在中国拥有水解决方案 、水应用系统以及分析仪器三大主要业务，产品及解决方 案应用于重多知名工程项目。
臭氧系统介绍
臭氧介绍
臭氧发生原理 臭氧系统的组成及各组成部分介绍
臭氧发生器产品系列
臭氧系统的构成
气源系统供气 供电单元PSU 冷却系统
臭氧生成
臭氧发生器
1
2
臭氧尾气破坏
5
4 臭氧使用臭氧接触池 待处理进水 3
臭氧破坏
处理后出水
臭氧系统的构成
气源系统供气 供电单元PSU 冷却系统
臭氧发生器
臭氧尾气破坏
• 原料气可选 (空气预备系统) • 空气
• 氧气
• LOX
(V)PSA-系统（现场制氧）
(液氧)
< 2.6 ppm （相当于露点为 -70°C) > 500 ppmv < 60 ppmv 无油，无颗粒 (0.1 µm 网过滤) > 1,5 bar(g) for LOX / > 2,5 bar(g) for air < 30°C
臭氧总产量 g/h =
水量（m3/h) x 臭氧剂量g/m3 例：
设计水量：15万吨/天，自用水系数为1.05，
设计剂量： 预臭氧：1.5mg/l，
主臭氧：2.5mg/l,
总的臭氧投加量预计为： 150,000x1.05 ÷ 24 x(1.5+2.5) ÷ 1000= 26.25 kg/h
几个重要参数——产品选型的主要依据
• 产量
可以根据水量和投加剂量计算得出。影响选型的重要因素
• 冷却水温度
同样型号的产品，设计冷却水温度不同产量也会不同
• 耗电量
体现产品性能的主要参数，影响运行成本——电费！
放电管
臭氧发生器
怎样提供放电区域？
高压电极
5500 Volt
绝缘管
(硼硅酸盐玻璃)
接地极
臭氧发生器罐体 不锈钢 (316TI) (近似管式热交换器)
放电管
高压电极
臭氧发生器罐体 不锈钢 (316TI) (近似管式热交换器)
WEDECO EFFIZON HP 技术
臭氧气体出口
冷却水出口
高压电极
桐乡果园桥水厂
• 项目: • 桐乡果园桥水厂
• 70,000 m³/d
• 系统:
• SMO
• 臭氧产量: 10kg/h • 运行: • 2003/03
臭氧在市政行业的应用
市政水处理应用
市政污水处理应用
Wastewater Treatment and Reuse Solutions 污水及回用水解决方案
氧气源
= 6wt% 重量百分比 = 7wt% 重量百分比 = 10wt% 重量百分比 = 12wt% 重量百分比 = 13wt% 重量百分比
50 g/Nm³
60 g/Nm³
≈3,9wt% 重量百分比
≈4,6wt% 重量百分比
臭氧系统的构成
气源系统供气 供电单元PSU 冷却系统
臭氧发生器
臭氧尾气破坏
12
臭氧在市政行业的应用
市政水处理应用
市政污水处理应用
水处理_水厂应用工艺流程
预臭氧
Lake or reservoir, Etc.
主臭氧
GAC 滤池
水源水
泵房
混凝沉淀池
砂滤池
消毒
清水池
深圳梅林水厂
• 项目: • 深圳梅林
• 自来水厂
• 600,000 m³/d
• 系统:
• 3 x PDO • 臭氧产量 3 x 45 kg O3/h • 运行: • 2005/01
待处理进水
臭氧接触池
处理后出水
冷却水
A, 闭环循环冷却（热交换器形式）
冷却水进口
冷却水出口 臭氧发生器 热交换器
臭氧系统的构成
气源系统供气 供电单元PSU 冷却系统
臭氧发生器
臭氧尾气破坏
待处理进水
臭氧接触池
处理后出水
水射器投加方式
O3 泵/水射器 臭氧破坏器 风机
除雾器
出水 主水流 臭氧接触池
后臭氧投加系统
臭氧破坏器 臭氧管路 风机
FI
FI
除雾器
进水
出水
Insgesamt verfügbares Wasser weltweit (1,4 Milliarden km3)
臭氧接触池
1% verfügbares Trinkwasser (0,014 Milliarden km3)
臭氧系统的构成
臭氧发生系统
臭氧尾气破坏器 气源气供应 PLC 系统
臭氧发生器
投加反应系统 冷却水供应
监测仪表
臭氧系统的构成
气源系统供气 供电单元PSU 冷却系统
露点仪
臭氧发生器
1
环境空气臭氧浓度分析仪 臭氧排气浓度分析仪 （尾气破坏器后）
产气臭氧浓度分析仪
2
臭氧尾气破坏
5
4
待处理进水 臭氧接触池
臭氧尾气浓度分析仪 （尾气破坏器前）
Pretreatment 物理处理（一级）
Pump Station泵房
Secondary Treatment 生物处理（二级）
Activate d Sludge 活性污泥
Tertiary Treatment 深度处理
Wastewater
Bar screen 格栅 WAS 剩余污泥 Bio-Filter 反硝化滤池 Disinfection 消毒
臭氧发生器产品系列
臭氧产生原理
能量 (臭氧发生器)
发生器进口
发生器出口
热量
气源气: 氧气分子
自由氧原子和氧分子
产品气: 臭氧－气源气 混合气体
臭氧产生的三个必备条件
OZONE Production 臭氧产生
1. Feedgas 原料气
2. Energy 能量
臭氧发生器简介
臭氧发生器一、概述概述：：臭氧发生器是用于制取臭氧发生器是用于制取或生产或生产或生产臭氧的设备装置俗称臭氧机臭氧的设备装置俗称臭氧机臭氧的设备装置俗称臭氧机。
臭氧为暂存状态凡需要臭氧的场所均需暂存状态凡需要臭氧的场所均需臭氧发生器臭氧发生器臭氧发生器现场制取现场使用现场制取现场使用现场制取现场使用。
臭氧是一种既普遍而又特殊的化学物质普遍而又特殊的化学物质，，其独有的特性其独有的特性，，如强氧化性如强氧化性、、极优的消毒杀菌和防腐保鲜作用腐保鲜作用、、无残留无残留、、以空气或氧气为原料用物理方法可以制取等以空气或氧气为原料用物理方法可以制取等，，使其在全世界已形成了一种独立的产业—臭氧技术产业臭氧技术产业。
二、臭氧发生器工作原理臭氧发生器工作原理：：目前生产臭氧的方法大致有目前生产臭氧的方法大致有::电晕放电法（DBD DBD））、核辐射法核辐射法、、紫外线照射法紫外线照射法 、等离子体射流法和电解法等等离子体射流法和电解法等。
1、电晕放电法（无声放电法或辉光放电无声放电法或辉光放电））就是一种干燥的含就是一种干燥的含氧气体或氧气流氧气体或氧气流过电晕放电区产生臭氧的方法过电晕放电区产生臭氧的方法。
虽然若干机理都可能同电晕内的臭氧形成有关虽然若干机理都可能同电晕内的臭氧形成有关，，但e+O2e+O2→→2O+e 2O+e 的反应是主要的的反应是主要的的反应是主要的。
利用高速高能电子轰击氧气利用高速高能电子轰击氧气，，使其分解成氧原子。
高速电子具有足够的能量高速电子具有足够的能量（（6-7eV 7eV））,紧接着通过三体碰撞反应形成臭氧O+O2+M O+O2+M→→O3+M,O3+M,式中式中式中M M 为气体中其它任何气体分子为气体中其它任何气体分子，，与此同时原子氧也同臭氧反应形成氧应形成氧O+O3O+O3O+O3→→2O2,(e+O32O2,(e+O3→→O+O2+e)O+O2+e)此外电晕内的气体是处于可促进臭氧分解此外电晕内的气体是处于可促进臭氧分解的高温下的高温下，，所以净臭氧产量或出口产气组成是形成臭氧和分解臭氧所有反应的总和总和。
食品净化器的关键角色-臭氧以及净化功能介绍
⾷品净化器的关键⾓⾊-臭氧以及净化功能介绍臭氧是氧的同素异形体，在常温下，它是⼀种有特殊臭味的蓝⾊⽓体。
臭氧主要存在于距地球表⾯20公⾥的同温层下部的臭氧层中。
它吸收对⼈体有害的短波紫外线，防⽌其到达地球。
臭氧的性能【中⽂名称】臭氧【英⽂名称】Ozone【结构或分⼦式】O原⼦以sp2杂化轨道形成离域π键（三中⼼四电⼦体）。
分⼦形状为V形。
极性分⼦【相对分⼦量或原⼦量】48.00【密度】⽓体密度（ 0℃，g/L）2.144；液体密度（-150℃，g/cm^3 ）1.473【熔点（℃）】（固）-251.4【沸点（℃）】（液）-112.4【性状】⽓态臭氧厚层带蓝⾊，有刺激性腥臭⽓味，浓度⾼时与氯⽓⽓味相像；液态臭氧深蓝⾊，固态臭氧紫⿊⾊。
【⽤途】⽤于⽔的消毒和空⽓的臭氧化，在化学⼯业中⽤作强氧化剂。
【制备或来源】主要的制臭氧技术有：电解法、核辐射法、紫外线、等离⼦体及电晕放电法等⼏种。
应⽤⽐较⼴泛的是臭氧发⽣器放电氧化空⽓或纯氧⽓成臭氧，紫外线杀菌灯分解空⽓中的氧⽓形成臭氧。
即应⽤⾼能量交互式电流作⽤空⽓中的氧⽓使氧⽓分⼦电离⽽成臭氧。
⾼锰酸盐和强酸反应可以⽣成臭氧(O3)。
分⼦式'O【各原⼦价态】⼀个+2/3，两个-1/3特别注意：因为臭氧特殊的π键，故臭氧转化为氧⽓是⼀个氧化还原反应，2O==3O2转移电⼦数为4/3mol.起源英⽂臭氧（Ozone）⼀词源⾃希腊语ozon，意为“嗅”。
西班⽛⽂名称为Ozono臭氧具有等腰三⾓形结构，三个氧原⼦分别位于三⾓形的三个顶点，顶⾓为116.79度。
臭氧具有等腰三⾓形结构，三个氧原⼦分别位于三⾓形的三个顶点，顶⾓为116.79度。
1840年德国C.F.舍拜恩在电解稀硫酸时，发现有⼀种特殊臭味的⽓体释出，因此将它命名为臭氧。
当⼤⽓层中的氧⽓发⽣光化学作⽤时，便产⽣了臭氧，因此，在离地⾯垂直⾼度15～25千⽶处形成臭氧层，它的浓度为0.2ppm。
臭氧的⽓体明显地呈蓝⾊，液态呈暗蓝⾊，固态呈蓝⿊⾊。

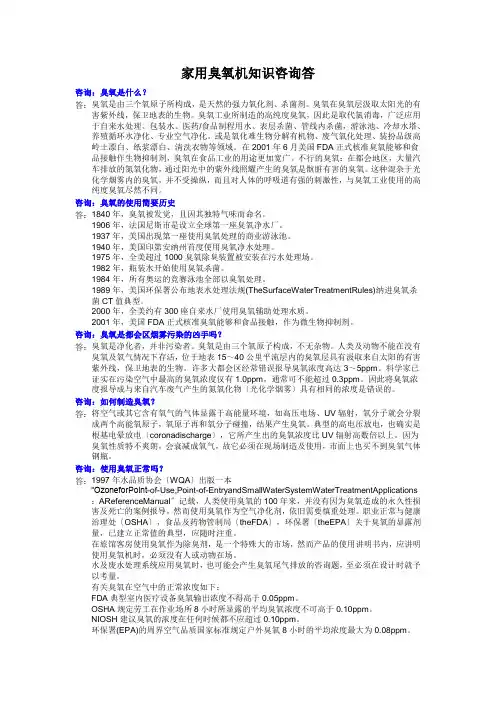

臭氧的基本知识-广州市喜吉雅电子有限公司
