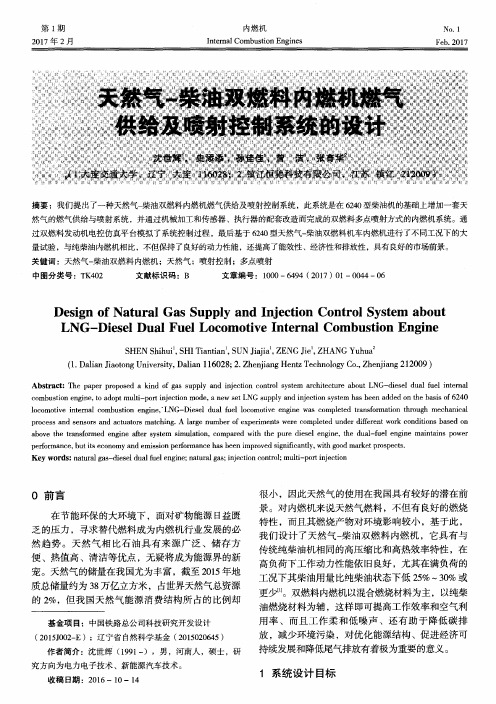

天然气-柴油双燃料内燃机燃气供给及喷射控制系统的设计
然气 的燃气供给与喷射系统 ，并通过机械加工和传感器 、执行器 的配套改造而完成的双燃料 多点 喷射方式 的内燃机系统。通 过双燃料发动机 电控仿真平 台模拟 了系统控制过程 ，最后基于 ６ ２ ４ ０型天然气一 柴油 双燃 料机 车内燃机进行 了不同工况下的大
量试验 ，与纯柴油 内燃机相 比，不但保持 了良好 的动力性能 ，还提高了能效性 、经济性 和排放性 ，具有 良好 的市场前景 。
ｃ ｏ ｍｂ ｕ ｓ ｔ ｉ ｏ ｎ ｅ ｎ ｇ ｉ ｎ ｅ ， ｔ ｏ ａ ｄ ｏ ｐ ｔ ｍｕ ｌ ｔ ｉ — ｐ ｏ ｒ ｔ ｉ ｎ ｊ ｅ ｃ ｔ ｉ ｏ ｎ ｍｏ ｄ ｅ ， ａ ｎ ｅ ｗ ｓ ｅ ｔ Ｌ Ｎ Ｇ ｓ ｕ ｐ ｐ ｌ ｙ ａ ｎ ｄ ｉ ｎ ｊ ｅ ｃ ｔ ｉ ｏ ｎ ｓ ｙ ｓ ｔ ｅ ｍ ｈ ａ ｓ ｂ ｅ ｅ ｎ ａ ｄ ｄ ｅ ｄ ｏ ｎ ｔ ｈ ｅ ｂ ａ ｓ ｉ ｓ ｏ ｆ ６ ２ ４ ０
关键词 ：天然气 一 柴 油双燃料 内燃机 ；天然气 ；喷射控制 ；多点喷射
中图分类号 ：Ｔ Ｋ ４ ０ ２ 文献标识码 ：Ｂ 文章编号 ：１ ０ ０ ０—６ ４ ９ ４（ ２ ０ １ ７ ）０ １— ０ ０ ４ ４—０ ６
Ｄｅ ｓ ｉ ｇ ｎ ｏ ｆ Ｎａ ｔ ｕ ｒ ａ ｌ Ｇａ ｓ Ｓ ｕ ｐ ｐ ｌ ｙ ａ ｎ ｄ Ｉ ｎ ｊ ｅ ｃ ｔ ｉ ｏ ｎ Ｃ ｏ ｎ ｔ ｒ ｏ ｌ Ｓ ｙ ｓ ｔ ｅ ｍ ａ ｂ ｏ ｕ ｔ
汽车新能源技术--天然气发动机控制技术
图4-9是本系统中发动机曲轴转速信 号（上）和凸轮轴转速信号（下）
的波形。
正时处理主程序
为了缩短ECU的开发周期、减小匹配试验工作量、 降低开发费用，开发出一套发动机试验监控系统， 可以在线监视发动机的运行状态，实时的调整电 控单元的各种控制参数。
点火线圈、燃气喷射阀和怠速执行器是三 个最基本的执行器系统所有执行器中。在 ECU的控制下，点火线圈为发动机适时提 供点火高电压，电磁喷油器适时提供精确 计量的燃气喷射，怠速执行器则在热机怠 速工况、冷起动、减速和车辆起步过程中 调节通过怠速旁通空气道的进气量。
控制功能设计
CNG电控单元不仅要具备基本的燃气喷射 和正时控制功能，还要具备控制空燃比、 提高催化剂转化效率，控制功能的冗余设 计，诊断功能等，以便满足后续产品化需 求。
机械正时关系
电控单元利用安装在曲轴和凸轮轴上的齿 盘和转速传感器（霍尔或者电磁发出的转 速信号进行位置正时，具体的正时策略取 决于曲轴和凸轮轴齿盘的形式。 通常曲轴上的齿盘通常采用缺齿的形式， 齿数较多，以便更加精确的判定曲轴位置。
机械正时关系
凸轮轴上的齿盘齿数较少，通常有两种结构形式： 一种是齿盘上只有一个齿，在第一缸上止点前 （通常为75°BTDC）发出信号，用来判定第一 缸； 另外一种采用N+1齿的多齿形式，N为发动机缸号， 除了判定第一缸外，还可以在其他各缸到达压缩 冲程上止点前发出信号。 由于发动机需要在曲轴传感器损坏的情况下保持 正常工作，现在凸轮轴转速信号齿盘多采用多齿 形式。转速信号的波形取决于齿盘的形状。采用 的转速信号齿盘形式为曲轴齿盘(60-2)齿，凸轮 轴齿盘(6+1)齿。
很落后的方法
脉谱（MAP）图标定试验
标定试验，就是按照既定的控制目标，通 过一系列发动机台架试验来确定ECU中控 制数据的过程。发动机电控系统标定过程 的工作量很大，花费的时间周期也较长。 为了提高效率，方便地调整控制参数，加 快ECU的开发过程，实时显示以及在线修 改发动机控制参数的天然气发动机试验监 控软件，可以监视发动机的控制参数，并 在线调整喷射脉宽和点火提前角，为发动 机的标定试验创造了良好的调试环境。
预混合点燃式压缩天然气发动机汽车的构成与总体布置实用版
YF-ED-J1501可按资料类型定义编号预混合点燃式压缩天然气发动机汽车的构成与总体布置实用版Management Of Personal, Equipment And Product Safety In Daily Work, So The Labor Process Can Be Carried Out Under Material Conditions And Work Order That Meet Safety Requirements.（示范文稿）二零XX年XX月XX日预混合点燃式压缩天然气发动机汽车的构成与总体布置实用版提示：该安全管理文档适合使用于日常工作中人身安全、设备和产品安全，以及交通运输安全等方面的管理，使劳动过程在符合安全要求的物质条件和工作秩序下进行，防止伤亡事故、设备事故及各种灾害的发生。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
目前预混合点燃式压缩天然气汽车大多数具备压缩天然气、汽油两用燃料系统，这主要是由于压缩天然气供应网络不健全和压缩天然气汽车续驶里程小的缘故。
尽管已经有只使用天然气为单一燃料的汽车在运行，考虑到大多数CNG汽车是两用燃料汽车，因此还是以这一类型汽车为例介绍其构成与工作。
一、预混合点燃式压缩天然气汽车的基本组成与功用CNG汽车采用定型汽油车改装，在保留原车供油系统的情况下，增加一套“CNG型车用压缩天然气装置”。
图4-1是国产天然气—汽油两用燃料汽车改装系统示意图。
改装部分由以下三个系统组成。
(1) 天然气储气系统主要由充气阀、高压截止阀、天然气气瓶、高压管线、高压接头、压力表、压力传感器及气量显示器等组成。
(2) 天然气供给系统主要由天然气高压电磁阀、三级组合式减压阀、混合器等组成。
(3) 油气燃料转换系统主要由三位油气转换开关、点火时间转换器、汽油电磁阀等组成。
充气阀实际上是一个单向截止阀，它可与天然气压缩气站售气机充气枪对接为CNG气瓶充气。
燃烧机工作原理
燃烧机工作原理燃烧机是一种常见的燃烧设备，广泛应用于工业领域，用于产生高温、高压的热能。
它的工作原理是将燃料和氧气混合后，在适当的条件下进行燃烧反应，释放出热能。
一、燃烧机的组成部分1. 燃料供给系统：用于将燃料输送到燃烧机中。
燃料可以是液体燃料（如石油、天然气、柴油等）、固体燃料（如煤炭、木材等）或气体燃料（如天然气、液化石油气等）。
2. 氧气供给系统：用于将空气中的氧气输送到燃烧机中，与燃料进行混合燃烧。
氧气可以通过风机、压缩机等设备进行供给。
3. 点火系统：用于点燃燃料和氧气的混合物，使其发生燃烧反应。
点火系统可以采用火花点火、高压电弧点火或火焰点火等方式。
4. 燃烧室：用于容纳燃料和氧气的混合物，并提供适当的燃烧条件。
燃烧室的形状和结构会对燃烧效果产生影响。
5. 排烟系统：用于将燃烧产生的烟气排出燃烧机，以保持燃烧室内的适宜环境。
二、燃烧机的工作过程1. 燃料供给：燃料经过燃料供给系统输送到燃烧机中，可以通过泵、管道等设备进行输送。
燃料的供给量可以通过调节阀门或泵的开关来控制。
2. 氧气供给：氧气通过氧气供给系统输送到燃烧机中，与燃料进行混合。
氧气的供给量可以通过调节风机或压缩机的转速来控制。
3. 点火：当燃料和氧气混合到一定比例后，点火系统开始工作，将点火能量传递给混合物，使其发生燃烧反应。
点火的方式可以根据具体的燃烧机类型和需求来选择。
4. 燃烧：点燃后的燃料和氧气混合物在燃烧室内进行燃烧反应，产生高温、高压的热能。
燃烧过程中，燃料中的碳、氢等元素与氧气结合，释放出热能和废气。
5. 废气排放：燃烧过程中产生的废气通过排烟系统排出燃烧机，以保持燃烧室内的适宜环境。
废气中含有燃料燃烧后的残留物、烟尘、二氧化碳、一氧化碳等成分，需要经过处理后才能排放到大气中。
三、燃烧机的应用领域燃烧机广泛应用于工业领域，为各种设备提供热能。
它可以用于发电厂的锅炉、工业炉窑、石化设备、冶金设备、纺织设备、食品加工设备等。
天然气发动机结构及工作原理
压燃
压缩比
相位转速信号 采集 燃料空气混合
排温
国IV后处理装 置 电控系统
12 信号发生器（相位传感器）
混合器、节气门 高
增压器、排气管、进排气门座等优化 三元催化器
目前为美国伍德沃德系统
17 油泵及飞轮
无 低 SCR后处理系统 国Ⅲ以上发动机采用BOSCH
天然气发动机的燃烧特点
1、空气进气量对发动机功率影响大 更多进气 = 更大功率 进气压力增加= 进气流量增加= 扭矩增加 对进气调节控制能力决定发动机性能 增压低则功率小,增压低，系统中不能通 过增加燃料来提升动力，否则 •爆震； •排放急剧恶化 •经济性变差
目录
一、天然气的特性 二、天然气发动机的结构特点 三、燃气控制系统 四、空气控制系统 五、点火控制系统
天然气发动机与柴油机的区别
燃料供给系统
天然气发动机
柴油机
燃气供给系统
燃油供给
（电磁切断阀、稳压器、燃料计量阀等） （高压油泵、高压油管、喷油器等）
点火方式
点燃 （点火模块、点火线圈、高压线、火花塞等）
程序
程序保持 在FLASH中， 并可在ECU长 时间断电情 况下保存； ECU程序可 修改保存；
ECU可用 TOOLKIT重复 多次刷写
设置
设置值在ECU长 期断电后仍可保存 在 EEProm ，出厂 设定此设置，不可 擦除，如ECU 的系 列码。 Field/EOL 设置： 新程序载入后此设 置自动消除，如 燃料计量标定，点 火定时补偿等
天然气：90bar 冷却液：4bar
节温器
作用：保持出口燃气在0-40 ℃ 左右， 当燃气出口温度> 60 ℃ 时会导致燃气 流量的减少。 性能：燃气温度超过40℃，30秒钟内 关闭燃气温度低于10℃，30秒钟内开启。 注意事项：节温器的开启与关闭受燃 气温度控制，冷却液的进口与出口不能 接反，进口处有“IN”标记，出口处有 “OUT”标记。 工作压力：
预混合点燃式压缩天然气发动机汽车的构成与总体布置
预混合点燃式压缩天然气发动机汽车的构成与总体布置随着环保意识的逐渐增强，汽车行业对更环保、更节能、更高效的动力源的需求也越来越强烈。
在众多新能源汽车技术中，预混合点燃式压缩天然气发动机技术备受关注。
因此，本文将对预混合点燃式压缩天然气发动机汽车的构成和总体布置进行介绍。
构成概述预混合点燃式压缩天然气发动机（下面简称天然气发动机）是一种通过将天然气和空气预先混合，然后在发动机内部进行压缩和点燃的发动机。
它将逐渐取代传统的汽油和柴油发动机，成为未来汽车行业的发展方向。
主要组成部分天然气发动机汽车的主要构成部分包括：发动机系统、燃料供给系统、点火系统、冷却系统、润滑系统、电子控制系统、排放系统等。
发动机系统天然气发动机系统主要由气缸、活塞、活塞环、连杆、曲轴、凸轮轴、气门机构、缸盖、缸体等组成，它将天然气和空气混合后通过压缩点燃推动活塞运动，产生动力。
燃料供给系统燃料供给系统主要是将压缩好的天然气与空气按一定比例混合，然后送入气缸内。
这个系统主要由压力调节阀、喷油器、调速器、贮气瓶等部分组成。
点火系统点火系统是用来点燃气缸内的混合气的系统，它由点火线圈、火花塞、调整装置等组成。
冷却系统汽车发动机在工作过程中会产生很高的温度，因此需要使用冷却系统来降低发动机的温度。
冷却系统由散热器、水泵、水箱等组成。
润滑系统润滑系统是为了减少发动机部件之间的摩擦而设计的。
它由油泵、油箱、滤油器等组成。
电子控制系统电子控制系统是天然气发动机汽车的“大脑”，它实时监测车辆行驶状态，控制发动机的点火时间、燃料供给、气缸压力等参数，确保发动机的高效稳定工作。
排放系统排放系统用来减少汽车尾气中有害物质的排放。
它主要由三元催化器、氧传感器、进气管等部分构成。
总体布置天然气发动机汽车的总体布置要考虑到发动机的安装位置、贮气瓶的安装位置、控制系统的位置等因素。
目前，一般将贮气瓶安装在车辆尾部，舱内不能使用较低的储气单元。
此外，为了方便日常维护，电控箱一般会放在车辆护板后面。
天然气燃烧的燃烧室设计与优化
天然气燃烧的燃烧室设计与优化天然气是一种清洁、高效的能源，广泛应用于家庭和工业领域。
而天然气的燃烧过程中，燃烧室的设计和优化是至关重要的，它直接影响着燃烧效率和排放物的产生。
本文将探讨天然气燃烧的燃烧室设计与优化方法。
一、燃烧室的基本原理燃烧室是将燃料与氧气混合并点燃的空间，通过燃料的燃烧产生热能。
在天然气燃烧室中，需要考虑燃料的混合、点火和燃烧过程的控制。
1. 燃料混合天然气是以甲烷为主要成分的混合气体，燃料混合的均匀程度直接影响着燃烧过程的效率。
因此，在设计燃烧室时，需要考虑如何实现燃料与氧气的充分混合。
2. 点火点火是燃料在燃烧室中开始燃烧的过程。
合适的点火机制可以提高燃料的燃烧效率。
常见的点火方式有电击点火、火花点火和预混合点火等。
3. 燃烧过程控制燃烧过程的控制包括燃烧室内温度的控制、燃料的供给控制、空气的供给控制等。
合理的燃烧过程控制可以提高燃烧的效率和稳定性。
二、燃烧室设计的关键因素1. 空气比和燃料比空气比和燃料比是燃烧室设计中的重要参数。
空气比指的是燃料和氧气之间的比例关系，燃料比指的是燃料和空气之间的比例关系。
合适的空气比和燃料比可以提高燃烧效率和减少氮氧化物的排放。
2. 燃料喷射方式燃料的喷射方式也是燃烧室设计中需要考虑的因素。
常见的喷射方式有分散喷射和预混合喷射。
不同的喷射方式对燃烧过程有不同的影响，需要选择合适的方式来优化燃烧效果。
3. 燃烧室结构燃烧室的结构也会影响燃烧效果。
合适的燃烧室结构可以提供充分的空间和时间供燃料和氧气混合燃烧，提高燃烧效率和稳定性。
三、燃烧室优化方法1. 数值模拟通过数值模拟可以模拟燃烧室内的流动、传热和化学反应等过程，优化燃烧室设计。
数值模拟可以提供详细的参数信息，帮助分析和优化燃烧室的性能。
2. 实验测试实验测试是优化燃烧室设计的重要手段。
通过实验测试可以获得燃烧室内的实际工作状态和性能数据，根据这些数据进行优化。
3. 综合优化燃烧室的设计和优化需要综合考虑空气比、燃料比、喷射方式和燃烧室结构等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
审核：__________________
单位：__________________
预混合点燃式天然气发动机燃料供给与控制系统
Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-1354-52 预混合点燃式天然气发动机燃料供
给与控制系统
使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
根据汽车发动机各种工况，提供合适的混合比和合适的混合气量是天然气发动机燃料供给与控制系统的根本任务。
控制天然气与空气的混合气流量有许多办法，例如时间控制，即天然气流道截面积不变，控制流通时间；控制截面积法，即流通时间不变，改变天然气流道截面积；还有压力控制，即改变压差从而改变天然气流量。
下面以典型示例分别加以介绍。
一、机械式混合器
图4-12所示为美国IMPCO混合器的示意图。
在进空气的管道1中接入一个燃料气管(虚线部分)，在混合室处燃料气管横置，两端有两个锥形阀，锥形阀装在膜片总成4中。
膜片上有小弹簧3。
燃料气由中心管进入，空气则沿着膜片阀所控制的环形气道进入。
当混合器不工作时，两边的膜片在弹簧3的作用下与混合器体5的混合室的侧面贴紧，并带动锥形阀堵住燃料气进气管口。
当发动机开始工作时，活塞吸气所造成的负压传到膜片处，并通过膜片座上的水平小孔将负压传到膜片弹簧的一侧，使得盖2空间内的压力降低。
这样，在空气管的压力(基本上和大气压相等)作用下将膜片往两侧推开，空气就按虚线箭头方向进入混合室中。
同时，膜片的移动带动锥形阀并打开燃料气管口，使燃料气也进入混合室，与空气进行混合，形成混合气。
负荷增大时，节流阀开度增大，混合室的真空度增加，则膜片的位移也增大，使空气流入混合室的截面与燃料气从锥形阀流出的截面都增大，以满足发动机负荷增大时对混合气量的要求。
混合器上配置膜片阀的数量，随发动机功率大小而异，在混合器上还装有一个低速调节螺钉。
发动机
在低负荷或空载运转时，可从螺钉孔处向混合器补充一部分空气，使混合气变得稀一些，以此来提高发动机的经济性。
通过拧入螺钉的深度来调节补充空气量的多少。
当负荷加大到一定程度，节流阀开口增大，空气管内的流量也因此加大，此时螺钉孔(进入)就不起多大作用了。
二、流通截面积控制式燃料系统
图4-13是日本4BE1柴油机改装成火花塞点火天然气单燃料发动机的燃料供给、点火、控制系统示意图。
该机去掉了柴油喷射系统，增加天然气供给系统、空燃比控制系统，并采用三元催化排放后处理器以降低排放，燃烧室容积增大，压缩比由17.5变成12.5，并使燃烧室产生强涡流以实现良好的燃烧。
其工作原理是依据排气管中氧气传感器的信号，通过控制单元去驱动流量调节阀改变天然气管的流通截面积，从而改变天然气的供给量，以保证发动机在各工况下都按理论混合比提供混合气。
由于这种
单一调节阀控制的天然气流量变化范围较大，当发动机怠速时，天然气流量较小，因而难以控制精确(会使发动机怠速不稳)，因此又增加了怠速调节装置。
图4-14是美国福特公司的天然气发动机改装系统。
它采用了组合式流量调节阀，即多个(一般4～6个)调节阀，实现了从小流量到最大流量同样精度的控制，避免了前述系统天然气小流量控制不精确的弱点。
三、闭合回路式燃料系统
图4-15表示由荷兰国家应用科学研究中心(TNO)研制的燃料系统简图。
基本燃料系统包括供给两个并联的Century调压阀的两个天然气调节器。
燃料管将燃料送到安装在节流阀板和歧管之间的铝隔板上的Century计量阀中。
这些天然气阀通过连杆联到主节流阀，并调整成供应稍微浓些的混合气。
按理论空燃比的控制是将空气“渗入”到靠近天然气计量阀的燃
料管中来实现的。
空气量用电子控制模块控制的步进电机来计量。
输入给控制模块的参数有发动机速度、进气歧管压力和位于涡轮增压器前的氧气传感器的信号。
这个空燃比控制器由加拿大Engine Control System制造，并与其供应的TX80型三元催化净化器配套。
TNO人员安装了该系统并调试了电子控制器，使它能在所有的发动机工况下提供按理论空燃比的混合气。
四、时间控制式燃料系统
图4-16是一个典型的时间控制式燃料系统。
它同样采用氧传压器做为反馈信号实行闭环控制，不同的是它控制的是流过固定流通截面的天然气流通时间，从而控制其流量。
此外，天然气的压力、温度受到严格的监控，任何变化都会通过传感器传给控制系统并做出相应修正。
该燃料系统还根据发动机转速及曲轴位置传感器信号自动控制点火正时，从而实现发动机最优化控制。
请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here。
