新能源汽车空调系统检修
一、信息收集
（三）新能源汽车空调制冷系统常见的几种故障以及可能的原因和处理 办法
新能源汽车空调制冷系统常见的几种故障及可能原因和处理办法见表6-1。
一、信息收集
（四）新能源汽车空调制冷系统制冷量不足故障的一般检修方法 1.检查空调滤清器、冷凝器是否脏污、堵塞
学习任务 6
活塞电连动空杆调组制故冷障量诊不断足与故修障复诊断
学习目标
1.能独立分析出电动空调制冷量不足的故障原因； 2.能熟练排除电动空调制冷量不足的故障。
建议课时
任务描述
一辆北汽生产的纯电动汽车EV200，车主反映打开空调制冷开关，并将 鼓风机的挡位开关开到最大，30min后车内的冷气量并不足。请进行检查， 判断该车的空调制冷系统是否正常，并解释原因。
一、信息收集
（二）新能源汽车空调制冷系统的组成及工作原理 2.新能源汽车空调制冷系统的工作原理
新能源汽车空调制冷系统的工作原理如图5-10所示。
图5-10 新能源汽车空调制冷系统的工作原理
一、信息收集
（三）新能源汽车空调制冷系统的控制原理
（1）当风速开关挡位在0挡位时，按A/C键无效，风速为其他挡位时，A/C 按键有效。 （2）ECC检查蒸发器温度传感器温度大于0℃，则控制器通过CAN总线给 EAS发送指令，运行压缩机开启，冷凝风扇工作。 （3）ECC采集蒸发器温度和室内温度值，通过CAN总线给EAS发送指令， 压缩机按设定转速运行，前后两次压缩机开启之间需要至少30s时间间隔， 鼓风机调整到0挡位时，则关闭压缩机，A/C键指示灯熄灭，冷凝风扇停止 工作。 （4）ECC发送空调系统状态信号到CAN总线，在制冷状态时，按下HEAT键， 该指示灯点亮，A/C键指示灯熄灭，压缩机关闭，PTC工作。
低压表（蓝色表）既用于显示压力，也用于显示真空度，真空度读数范围 为0~101kPa。
一、信息收集
（一）新能源汽车空调制冷系统检修的工具和设备 1.空调歧管压力表
图6-1 空调歧管压力表
一、信息收集
（一）新能源汽车空调制冷系统检修的工具和设备 1.空调歧管压力表
注意：市面上新能源汽车空调歧管压力表有R134a和R12两种，不能混淆使用。 空调歧管压力表高压表头［图6-1b)］一般为红色，在表中有压力刻度和温 度刻度，外圈是压力,内圈是不同制冷剂在对应压力下的蒸发温度。 北汽新能源电动车空调制冷系统高压一般为1.3~1.5MPa。 空调歧管压力表低压表头［图6-1c)］一般为蓝色，在表中有压力刻度和温 度刻度，压力刻度表的负值为真空刻度表（用于抽真空时使用）；外圈是压力， 内圈是不同制冷剂在对应压力下的蒸发温度。 北汽新能源电动车空调制冷系统低压一般为0.25~0.3MPa。
汽车空调滤清器一般间隔半年或者车辆行驶1万km就需要更换一次，特别 是在夏季或冬季需要使用空调时，必须要检查和清洗空调滤清器。当发现空调冷 凝器表面有污物覆盖物时，要及时清洗冷凝器，以免冷凝器出现不散热现象，从 而使空调制冷量不足。
二、任务实施
（三）操作步骤
（1）用车钥匙打开车门，将开关打到“ON”挡，做好车辆的防护措施。 （2）测量制冷系统的熔断丝是否熔断。 （3）检查空调系统各风机的继电器是否正常。 （4）检查空调制冷系统电动压缩机是否正常（电动汽车的压缩机为高压元件，测 量时要先做好断电处理）。 （5）检查空调制冷系统压力开关是否正常。
一、信息收集
（一）新能源汽车空调系统的作用、组成 2.新能源汽车空调系统的组成
图5-4 空调控制面板 1-鼓风机风速开关;2-空调制冷开关;3-出风模式调节键;4-前风窗玻璃除霜开关; 5-后风窗玻璃除霜开关;6-空调关闭键;7-内/外循环开关;8-暖风开关;9-液晶显示屏
一、信息收集
（二）新能源汽车空调制冷系统的组成及工作原理 1.新能源汽车空调制冷系统的组成
一、信息收集
（一）新能源汽车空调制冷系统检修的工具和设备 2.真空泵
空调真空泵（图6-2）的作用是将空调制冷系统中的制冷剂、水分和潮气抽 出管道，从而在管道中形成真空。空调真空泵在给制冷系统抽真空过程中,要与 空调歧管压力表配合使用，将空调歧管压力表和黄色中间软管与空调真空泵的吸 气口连接。
图6-2 空调真空泵
项目三 活塞新连能杆源组汽故车障空诊调空组调故不障制诊冷断故与障修诊复断
学习目标
1.能说出电动空调制冷系统的组成、工作原理； 2.能独立分析出电动空调不制冷的故障原因； 3.能熟练排除电动空调不制冷故障。
任务描述
一辆北汽生产的纯电动汽车EV200，车主反映打开空调制冷开关后没有 冷气。请进行检查，判断该车的空调制冷系统是否正常，并解释原因。
二、任务实施
一辆北汽EV200的车主反映,打开汽车空调系统上的A/C开关之后，汽车空调 制冷系统无任何反应，作为北汽新能源汽车维修店的技术员，请你对该辆汽车进 行检修，并排除故障。
（一）准备工作
在新能源汽车检修一体化学习站，准备如下实训设备、仪器设备、工量具： （1）车辆：北汽EV200电动汽车一辆。 （2）工量具、仪器设备：绝缘工具、绝缘手套、万用表、兆欧表、空调歧管压 力表等。 （3）辅助工具：二氧化碳灭火器、碎布、手电筒。 （4）其他材料：北汽EV160/EV200维修手册、汽车故障诊断与维修鱼刺图、实 训任务指导书等。
一、信息收集
（一）新能源汽车空调系统的作用、组成 2.新能源汽车空调系统的组成
图5-1 制冷系统
一、信息收集
（一）新能源汽车空调系统的作用、组成 2.新能源汽车空调系统的组成
图5-2 供暖系统
一、信息收集
（一）新能源汽车空调系统的作用、组成 2.新能源汽车空调系统的组成
图5-3 通风和空气净化装置
图5-7 干燥储液瓶
一、信息收集
（二）新能源汽车空调制冷系统的组成及工作原理 1.新能源汽车空调制冷系统的组成
（4）膨胀阀。 膨胀阀（图5-8）的作用是当高压中温液态制冷剂经过膨胀阀内部的小
孔径装置后，其流量因受到节制而减少，减少流量的制冷剂进入有较大空间 的蒸发器后，压力降低，制冷剂雾化成液态微粒，温度随着压力同时降低。 压力降低使制冷剂立即产生蒸发的物理变化，同时要吸收大量的热量。
一、信息收集
（一）新能源汽车空调系统的作用、组成 1.新能源汽车空调系统的作用
新能源汽车空调系统的作用是根据室外环境随时调节汽车内部的温度、 湿度和通风状况，改善车内空气质量，保持最舒适的驾车环境。
2.新能源汽车空调系统的组成
新能源汽车空调系统由制冷系统（图5-1）、供暖系统（图5-2）、通风 和空气净化装置（图5-3）及控制系统（图5-4）组成。
一、信息收集
（一）新能源汽车空调制冷系统检修的工具和设备 3.制冷剂瓶开瓶器
开瓶器（图6-3）顺时针旋转，戳穿制冷剂瓶；逆时针缓慢退出戳穿制冷剂 瓶的顶针。顶针的退出可增大制冷剂的流通截面积，如果想让加注制冷剂的速度 加快，逆时针缓慢退出戳穿制冷剂瓶的顶针即可。
图6-3 开瓶器
一、信息收集
（一）新能源汽车空调制冷系统检修的工具和设备 4.空调制冷剂电子卤素检漏仪
图5-9 蒸发器
一、信息收集
（二）新能源汽车空调制冷系统的组成及工作原理 2.新能源汽车空调制冷系统的工作原理
新能源汽车空调制冷系统由电动机驱动的压缩机将气态的制冷剂从蒸发 器中抽出，并将其压入冷凝器。高压气态制冷剂经冷凝器时液化而进行热交 换（放热），热量被车外的空气带走。高压液态的制冷剂经膨胀阀的节流作 用而降压，低压液态制冷剂在蒸发器中汽化而进行热交换（吸热），气态的 制冷剂又被压缩机抽走，泵入冷凝器，如此使得制冷剂进行封闭的循环流动， 不断将车厢内的热量排到车外，使车厢内的气温降至适宜的温度。
目前新能源汽车上使用的膨胀阀广泛使用H型膨胀阀。
图5-8 H型膨胀阀
一、信息收集
（二）新能源汽车空调制冷系统的组成及工作原理 1.新能源汽车空调制冷系统的组成
（5）蒸发器。 蒸发器（图5-9）的作用是将膨胀阀出来的低压制冷剂蒸发而吸收车内
空气的热量，从而达到车内降温的目的。其工作原理与冷凝器刚好相反，从 膨胀阀进入蒸发器的制冷剂由于体积突然膨胀而变成低温低压雾状微粒，这 种状态的制冷剂极易汽化，汽化时将吸收周围（车内）大量的热量。
电子卤素检漏仪（图6-4）主要用于精密检漏。检漏时，应使探头与补测点 之间保持3～5mm距离，并掌握好探头的移动速度，一般不超过50mm/s，根据 检漏仪仪表读数及蜂鸣器发出的声音，就能知道泄漏点和泄漏量。电子卤素检漏 仪在使用过程中，应防止大量的制冷剂吸入检漏仪，还应注意环境通风良好，无 卤素气体和其他雾气干扰，应在空气新鲜的场所进行检测。
（1）电动压缩机。 电动压缩机（图5-5）是新能源汽车空调制冷系统的心脏，起着压缩和输
送制冷剂蒸气的作用。北汽EV200纯电动汽车的空调制冷系统的电动压缩机 由内置电动机驱动，空调变频器提供交流电驱动压缩机。电动压缩机的参数 见表5-1。
图5-5 电动压缩机
一、信息收集
（二）新能源汽车空调制冷系统的组成及工作原理 1.新能源汽车空调制冷系统的组成
（1）电动压缩机。
一、信息收集
（二）新能源汽车空调制冷系统的组成及工作原理 1.新能源汽车空调制冷系统的组成
（2）冷凝器。 冷凝器（图5-6）的作用是把电动压缩机排出的高温
高压气态制冷剂的热量传给大气，使制冷剂冷凝成液体。 冷凝器中制冷剂的液化，需要释放大量的热量，所以车载 空调冷凝器大多布置在车头散热水箱前面，由冷却系统风 扇或冷凝器风扇或两者共同进行冷却。汽车空调系统的冷 凝器是一种由管子与铝散热片组合起来的热交换设备。冷 凝器的材料可以是铜、钢、铝，现在以铝制居多。冷凝器 中的管子做成各种盘管状，散热片是为了增大冷凝器的散 热面积，而且可支承盘管。
图6-4 电子卤素检漏仪

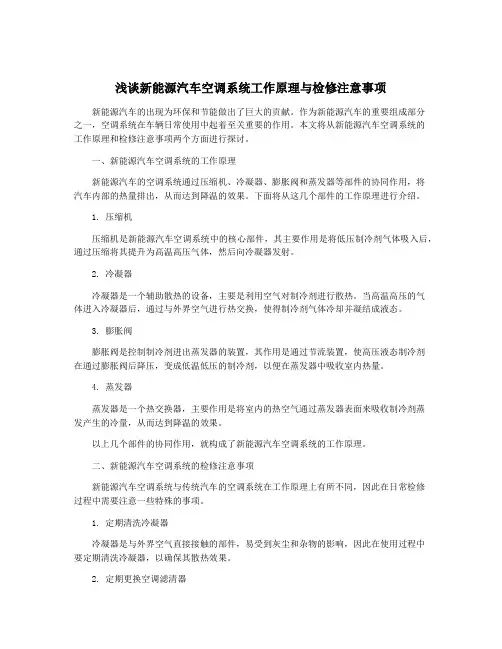

浅谈新能源汽车空调系统工作原理与检修注意事项
浅谈新能源汽车空调系统工作原理与检修注意事项新能源汽车的出现为环保和节能做出了巨大的贡献。
作为新能源汽车的重要组成部分之一，空调系统在车辆日常使用中起着至关重要的作用。
本文将从新能源汽车空调系统的工作原理和检修注意事项两个方面进行探讨。
一、新能源汽车空调系统的工作原理新能源汽车的空调系统通过压缩机、冷凝器、膨胀阀和蒸发器等部件的协同作用，将汽车内部的热量排出，从而达到降温的效果。
下面将从这几个部件的工作原理进行介绍。
1. 压缩机压缩机是新能源汽车空调系统中的核心部件，其主要作用是将低压制冷剂气体吸入后，通过压缩将其提升为高温高压气体，然后向冷凝器发射。
2. 冷凝器冷凝器是一个辅助散热的设备，主要是利用空气对制冷剂进行散热。
当高温高压的气体进入冷凝器后，通过与外界空气进行热交换，使得制冷剂气体冷却并凝结成液态。
3. 膨胀阀膨胀阀是控制制冷剂进出蒸发器的装置，其作用是通过节流装置，使高压液态制冷剂在通过膨胀阀后降压，变成低温低压的制冷剂，以便在蒸发器中吸收室内热量。
4. 蒸发器蒸发器是一个热交换器，主要作用是将室内的热空气通过蒸发器表面来吸收制冷剂蒸发产生的冷量，从而达到降温的效果。
以上几个部件的协同作用，就构成了新能源汽车空调系统的工作原理。
二、新能源汽车空调系统的检修注意事项新能源汽车空调系统与传统汽车的空调系统在工作原理上有所不同，因此在日常检修过程中需要注意一些特殊的事项。
1. 定期清洗冷凝器冷凝器是与外界空气直接接触的部件，易受到灰尘和杂物的影响，因此在使用过程中要定期清洗冷凝器，以确保其散热效果。
2. 定期更换空调滤清器空调滤清器的作用是过滤室内空气中的杂质和异味，保持室内空气清新。
需要定期更换空调滤清器，以保证空气系统的正常运行。
3. 定期检查制冷剂制冷剂是空调系统的重要组成部分，其供给量不足或是泄漏都会导致空调系统的异常工作或是无法正常工作。
因此在日常检修中要定期检查制冷剂的供给量，并注意是否有泄漏情况。
浅谈新能源汽车空调系统工作原理与检修注意事项
浅谈新能源汽车空调系统工作原理与检修注意事项1. 引言1.1 新能源汽车空调系统的重要性新能源汽车空调系统的重要性在当今社会日益凸显。
随着全球气候变暖的加剧，环境保护和能源节约已成为人们共同关注的话题。
而作为新能源汽车的重要组成部分之一，空调系统在提升驾驶舒适度和能效性能方面发挥着重要作用。
新能源汽车空调系统不仅可以有效调节车内温度，提供舒适的驾驶环境，还可以减少对环境的污染，符合绿色出行的理念。
与传统燃油车相比，新能源汽车空调系统通常采用电能驱动，因此在使用过程中可以减少对传统燃油的消耗，减少二氧化碳等有害气体的排放。
这种节能减排的特点符合新能源汽车的环保理念，对改善环境质量起到了积极作用。
新能源汽车空调系统作为新能源汽车的重要配套设施，不仅提高了驾驶舒适度，更体现了新能源汽车在节能环保方面的优势。
认真学习空调系统的工作原理和检修方法，有利于延长系统寿命、减少维护成本，同时也有助于更好地发挥新能源汽车空调系统的作用，为环境保护和可持续发展贡献力量。
1.2 新能源汽车空调系统工作原理的介绍新能源汽车空调系统在整个汽车的功能中起着至关重要的作用，不仅可以提升驾驶舒适度，还可以影响汽车的能效性能。
空调系统的工作原理主要是通过压缩机将低温低压的制冷剂气体压缩成高温高压的气体，然后通过冷凝器将高温高压的气体冷却成高温高压的液体，再通过膨胀阀控制制冷剂的流量和压力，使其通过蒸发器在制冷管路中吸收热量，从而降低车内空气的温度，达到降温的效果。
空调系统的工作原理涉及到压缩机、冷凝器、蒸发器和膨胀阀等多个部件的协同工作，只有这些部件正常运行并相互配合，才能确保空调系统正常工作。
在使用新能源汽车空调系统时，要对其工作原理有所了解，并根据实际情况进行操作和维护，确保系统的正常运行和长久的使用寿命。
也需要注意空调系统的检修和维护，及时发现并解决可能存在的问题，以避免因故障而影响驾驶体验和能效性能。
【内容字数：235】2. 正文2.1 新能源汽车空调系统工作原理新能源汽车空调系统的工作原理主要包括制冷循环和空气循环两部分。
