线阵音响发声原理
线阵音响发声原理线阵音响的发声原理主要依赖于线阵列扬声器的设计，这是一种由多个扬声器单元以直线排列的方式组成的音响系统。
这种排列方式允许声波在垂直方向上进行数字波束成型，通过控制声波的传播方向和音量分布实现音量控制和频率响应的匹配。
线阵列扬声器的设计原理包括利用声波干涉原理（增强或减弱）来限制声波的辐射角度，从而实现对声音的良好控制并在产生反馈之前提供适当的增益。
此外线阵列扬声器还能结合演出地点的具体形状，通过恰当的吊挂、瞄准和弯曲对大多数观众提供杰出的音质表现。
线性阵列音箱主要适用于大型流动演出、体育场馆和大型剧院等场合。
当在大的场地扩声一两只喇叭是达不到要求的声压的，而多只普通音箱组合又会产生声干涉。
为了解决声干涉，人们研发了线性阵列组合音箱。
线阵列扬声器的优点包括覆盖均匀、扩散度好，能够在主轴垂直平面呈现窄波束，能量叠加可以远距离辐射。
这种线性阵列的设计改进了扩声音箱的技术、工艺和安装要求，使得声音覆盖范围更广同时保持了音质的一致性。
线阵列音箱是一组排列成直线、间隔紧密的辐射单元且具有相同的振幅与相位，这种设计使得声音在传播过程中更加集中并减少了能量的分散、提高了声音的指向性和效率。
过去几十年中大规模的音箱线性阵列应用非常广泛并且已广为人知，但是一种新型的紧凑阵列系统已经开始出现并应用于各种小型活动中，还具有大型阵列的各项优点。
在应用大型音箱阵列的过程中，几乎每人都意识到了大型音箱重量、体积大及价钱高的局限性。
在排列成弧形时由于体积大的缘故很难做出垂直的弧度效果，这些因素的限制已经令音箱线性排列在小型活动中变得不受欢迎，传统的模块扬声器更适合应用在这些场合。
紧凑的音箱线性阵列是适用于小型活动与经济预算的更佳解决方案，这样更多的听众能享受近场音响的绝妙效果。
SW-12A三分频线性阵列音箱
SW-12A三分频线性阵列⾳箱民族情结奥运风采⼀.为什么选择R e F o w 的产品（徐总写）⼆.R e F o w （LAX）产品应⽤场所的⼯程案例（精简，并附图⽂）（由市场部从历年的⼯程案例资料上编）三. R e F o w OP-12A/SW-12A的技术介绍线性阵列是⼀种新式的扩声⽅式，它主要是利⽤波导反射原理和光学透镜的原理，应⽤到声学领域上来，主要有两种类型：障碍型和等长折射型。
障碍型阵列扬声器的⼯作原理就像玻璃镜⽚聚焦光线⼀样，类似于透镜，其障板（可为：球状、圆盘状、带状或其它不规则形状，只要其对于所涉及的频率⽽⾔尺⼨⾜够⼩）当声⾳经过它时会降低声速。
⼀个障碍型的数组透镜根据其形状的不同能够产⽣声聚焦、声扩散或平⾯波。
等长折射型阵列扬声器则采⽤⾦属板（与波长相⽐，其间隔的空间尺⼨较⼩），加强声波播送⾄更远的距离。
对于需折射声波处，⾦属板可呈“Z”形放置或简单的倾斜。
虽然看上去倾斜透镜能够改变声波折射的⽅向，但实际并⾮如此。
所增加的路径长度仅仅会改变声波的到达时间，⽽不是⽅向。
同时，线阵列是“⼀组振幅相等并同相紧密地排成⼀条直线的声辐射元素”——声学⼯程师Olson在其1957年的著作中对线阵列的描述。
⼀个理想的线声源应由⽆限多个、间距极⼩并且连续的振动元素组成，所发出的柱⾯波。
这样的线声源有⼀个不寻常的幅射特性，它的声压级衰减在每倍的距离只有3dB；⼀个点声源产⽣⼀个球⾯波，它的声压级衰减为与声源距离的平⽅反⽐关系，每倍距离衰减6个dB。
（图表⽰）传统的号筒负载扬声器，通常是按每只⾳箱的⽔平覆盖⾓度组合成⼀个扇形的阵列，从⽽试图减少导致相消⼲涉的重叠覆盖区域，在这种类型的排列中，在⼀个⽅向上想得到理想的清晰度，只能朝这个⽅向使⽤单个扬声器扩声。
但是，我们在现实的扩声⼯作中，为了达到最远的距离和更⾼的声压级，就不得不采⽤群集的⾳箱阵群来加⼤声功率，提⾼声场覆盖⾯积！⽽采取的“群集⾳箱阵群”的扩声⽅式，⼜往往导致声波辐射不能很好地耦合，⼲涉不能控制，这些⼲涉的声源所产⽣的混乱的声场，还浪费声能！影响声⾳的覆盖范围，影响到声波图形的控制，影响到分析⼒和整体的声⾳质量！要达到相同的声压级，就需要向⼀个单个的，原本清晰的声源提供更⼤的功率！（附图说明）为了⽐较形象地说明这个原理，举⼀个⽇常中我们经常会做的⼀个事例，想想我们向池塘⽔中扔⽯⼦，会发⽣什么呢。
线阵音响的控制系统原理
线阵音响的控制系统原理

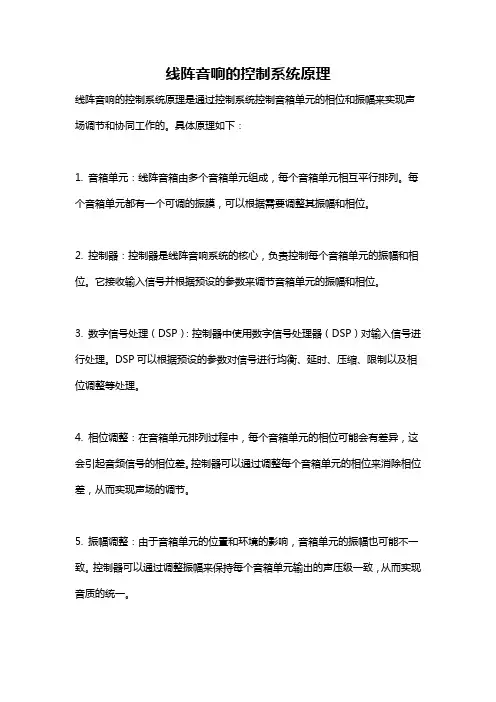

线阵音响的控制系统原理是通过控制系统控制音箱单元的相位和振幅来实现声场调节和协同工作的。
具体原理如下：
1. 音箱单元：线阵音箱由多个音箱单元组成，每个音箱单元相互平行排列。
每个音箱单元都有一个可调的振膜，可以根据需要调整其振幅和相位。
2. 控制器：控制器是线阵音响系统的核心，负责控制每个音箱单元的振幅和相位。
它接收输入信号并根据预设的参数来调节音箱单元的振幅和相位。
3. 数字信号处理（DSP）：控制器中使用数字信号处理器（DSP）对输入信号进行处理。
DSP可以根据预设的参数对信号进行均衡、延时、压缩、限制以及相位调整等处理。
4. 相位调整：在音箱单元排列过程中，每个音箱单元的相位可能会有差异，这会引起音频信号的相位差。
控制器可以通过调整每个音箱单元的相位来消除相位差，从而实现声场的调节。
5. 振幅调整：由于音箱单元的位置和环境的影响，音箱单元的振幅也可能不一致。
控制器可以通过调整振幅来保持每个音箱单元输出的声压级一致，从而实现音质的统一。
6. 延时调整：控制器可以根据每个音箱单元的位置和相对距离，通过设置延时来控制每个音箱单元的声音到达听众位置的时间，以实现声音的统一。
通过以上原理，线阵音响系统可以实现声场调节、增强听音的清晰度和逼真度，并实现音箱单元的协同工作，提供更好的音质和声场效果。
线阵演出音响方案

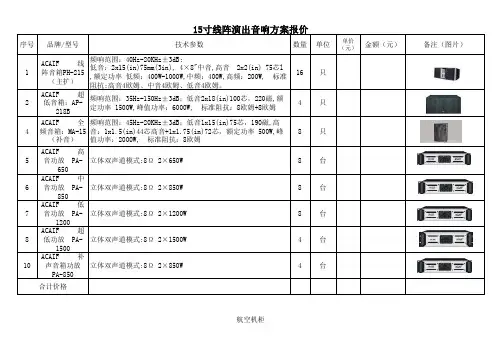

序号品牌/型号技术参数数量单位单价（元）金额（元）备注（图片）1ACAIF 线阵音箱PH-215（主扩）频响范围：40Hz-20KHz±3dB;低音：2x15(in)75mm(3in), 4×8"中音,高音 2x2(in) 75芯l,额定功率 低频：400W-1000W,中频：400W,高频：200W, 标准阻抗:高音4欧姆、中音4欧姆、低音4欧姆。
16只2ACAIF 超低音箱：AP-218B频响范围：35Hz-150Hz±3dB；低音2x18(in)100芯，220磁,额定功率 1500W,峰值功率：6000W, 标准阻抗：8欧姆+8欧姆4只4ACAIF 全频音箱：MA-15（补音）频响范围：45Hz-20KHz±3dB；低音1x15(in)75芯，190磁,高音：1x1.5(in)44芯高音+1x1.75(in)72芯，额定功率 500W,峰值功率：2000W, 标准阻抗：8欧姆8只5ACAIF 高音功放 PA-650立体双声道模式:8Ω 2×650W8台6ACAIF 中音功放 PA-850立体双声道模式:8Ω 2×850W8台7ACAIF 低音功放 PA-1200立体双声道模式:8Ω 2×1200W8台8ACAIF 超低功放 PA-1500立体双声道模式:8Ω 2×1500W4台10ACAIF 补声音箱功放PA-850立体双声道模式:8Ω 2×850W4台15寸线阵演出音响方案报价合计价格航空机柜。
浅谈线阵列扬声器课件
弯曲阵列的设计需要考虑曲线的形状、半径和弧度等因素。同时，还需
要考虑音箱在曲线上的布局和排列方式，以确保声音的传播效果和质量
。
03
声音聚焦与扩散
弯曲阵列扬声器需要更好地处理声音的聚焦与扩散问题。在设计中，需
要考虑不同位置的聚焦点和扩散角度，以确保声音在覆盖区域内的传播
效果和质量。
球形阵列扬声器的设计要素
灵活的布局
易于控制
线阵列扬声器的排列方式灵活，可以根据 场地的形状和大小进行布置，实现最佳的 声音覆盖效果。
线阵列扬声器采用数字化控制技术，可以 实现远程控制和调节，方便用户进行操作 和管理。
线阵列扬声器的工作原理
线阵列扬声器的工作原理主要是通过将一组音箱排列成线形，并通过对每个音箱进 行独立的信号处理和放大，使得整个阵列形成一个具有指向性的声音柱。
到音频内容。
问题2
在室内场所，线阵列扬声器之间的 反射和散射导致声音失真和模糊。
问题3
由于线阵列扬声器的特性，其声音 传播方向是直线且具有指向性，但 在某些情况下，这种指向性可能导 致声音传播不均匀。
解决线性阵列扬声器之间的干扰问题
方法1
使用数字信号处理技术来减少扬 声器之间的干扰。通过使用特定 的算法，可以减少不同扬声器之 间声音的相互干扰，提高整体音
在工作过程中，每个音箱都会发出声音，并且声音的相位会根据音箱的排列方式和 信号处理进行调整，从而实现声音的定向传播和覆盖。
线阵列扬声器的声音传播具有很强的方向性，可以通过调节每个音箱的声音相位和 大小，实现声音的聚焦和散射，满足不同场合的需求。
02
线阵列扬声器的分类与比较
线性阵列扬声器
线性阵列扬声器是一种将多个 扬声器排列成直线阵列的音频 系统，适用于远距离投射声音 。
DMX线阵音响
CHN CHN
台 台
（二）控制系统 7 处理器 USA 台
8
处理器
4 XLR 输入，8 XLR 输出, 模拟音频/AES3双通道软件切换(输入或输出), 192 kHz, 32bit 浮点处理,FIR/IIR 数字滤波器,输入采样率转换 (可旁通), BNC 接口数字时钟 输入/输出, 全操控前面板,基于以太网的全操控GUI,内置网络交换机, 自动IP地址获取,通道延时可调至 APEX intelli 1.5秒,30段对称Q值或恒定Q值图示均衡器,输入和输出通道12段全参量均衡器,参量均衡器可 X2- 48 在某个频点做相位反转, 每个输入设有母带处理级压缩器, 4 输入通道至 8 输出通道混音 矩阵,2段限幅器
USA
套
11
无线话筒
12
信号放大器
12
无线话筒
13
无线返送监听耳机
射频传输频率范围： 470-952 MHz，视地区而定工作范围： 在典型条件下150米（500英 尺），直线距离时500米（1600英尺），室外单个系统备注： 实际工作范围取决于射频信号 吸收、反射和干扰音频频率响应： 40 – 18,000 Hz,(+1 dB, –3 dB).备注： 整体系统频 率响应取决于话筒元件增益调整范围UR1, UR1M: –20 to +35 dBUR2: –10 to +20 dB调制 方式： 调频（45 kHz，最大偏差），压缩扩展器系统具有预加权和去加权功能射频功率频 率查看上表：动态范围： >105 dB，A加权镜频抑制： >110 dB（典型值）射频灵敏度UR4S SHURE USA UR4D-110 dBm（典型值）12 dB信噪比-107 dBm（典型值）12 dB信噪比-105 dBm（典型值） UR4D/BETA58 30 dB信噪比-102 dBm（典型值）30 dB信噪比杂散抑制： >90 dB（典型值）终极静音（参 考值45 kHz偏差）： >100 dB，A加权系统失真（参考值±45 kHz偏差，1 kHz音频）： <0.3%总谐波失真（典型值）功率要求： 100 - 240 V，50/60 Hz电流损耗： 最大0.8 A电 池寿命（典型值）： UR2： 9.5小时（小功率），6小时（大功率）工作温度范围： –18° to +57° C (0° to +135° F)备注： 电池特性可能会限制该范围备注： 用电安全认证是 基于35°C（95°F）的最大环境温度。 SHURE 定向天线具有内置的放大器，可以补偿由于同轴电缆信号传输中发生的信号缺失。频率范围 USA UA870WB 是 470-900mhz 载波频段 UHF 482~698MHz (US)。UHF 480~874MHz (EU) 频带宽度 72MHz 默认频率数 第01～10群组各预设16个无条件限制的互不干扰频率，第11~15群组各预设48个互不干扰频 率，共默认400个精挑的频率。最后第16群组是使用者可自行设定及储存偏好的16个频率。 接收方式 双调谐器纯自动选讯接收 振荡模式 PLL相位锁定频率合成 射频稳定度 ±0.005% (MIPRO 10~60℃) 实用灵敏度 输入6dBμV时，S/N>80dB 综合S/N比 >105dB(A) 综合T.H.D. <0.5% TAIWAN ACT748 @ 1KHz 综合频率响应 50Hz~18KHz，具低频衰减滤频电路。 静音控制模式 独创「音码及 噪声锁定」双重静音控制 音量输出 预设等于音头灵敏度，用户不必调整音量输出。 最大输 出电压 三段式切换：平衡式：+16dBV / 0dBV / -6dBV，非平衡式：+10dBV / 0dBV / -6dBV 。输出插座 XLR平衡式插座 发射器：SK300 G2 射频输出功率：30mW 输入电压：1.8V/2.4V （话筒/高电平）： 供电： AA（5号）碱性电池使用时间：＞8小时 尺寸：82×64×24mm 重量：约158克接收器：型 SENNHEISER 号：EM300 G2 接收原理：真分集接收天线接口：BNC×2 音频输出接口：6.3mm直插 XLR GER EW300IEM G2 －3插座音频输出水平：XLR:+18dB 6.3mm:+12dB 供电：10.5-16V(DC) 尺寸：212×145× 38mm 重量：约1100克 IE 3 入耳式舰艇耳塞：响应频率：40-20000Hz 最大声压：118dB 通过两个无线音频通道，将音频发送给舞台上的表演者 24位数字音频处理能力，实现清晰、 细腻的音质 专利的音频参考压缩扩展（Audio Reference Companding）技术，让声音如同 有线产品一般 信噪比最高可达90 dB 超宽的立体声隔离度性能 射频连接范围十分可靠，有效 范围超过90米 利用MixMode混合技术或立体声模式，通过腰包式接收机制作出个性化的混音 效果 频率扫描和红外线同步功能可以快速发现并分配清晰的通道
线阵列音箱知识
线阵列音箱知识线阵列音箱知识以往为了解决大场地(如大型体育馆、体育场和广场)扩声的需要，常采用几十只或上百只音箱组成大型的“音箱阵”或“音墙”，来满足场地扩声声压级和声场覆盖的要求。
这种方式沿用了许多年，直至今天仍有使用。
只是随着时间的延续，组阵的单元音箱在不断地进步与更替。
后来人们逐渐发现，这种传统的组阵方式虽然在总体上可以满足大场地扩声的需要，但是有两个突出的问题暴露出来：一是大型组阵现场搭建繁杂，使用不便;二是扩声声场存在明显的声干涉现象。
显然这些问题的存在对某些使用场合，特别是对重放音质要求高的场所将不能满足使用要求。
1. 线阵列扬声器系统的提出为了能解决这些问题，近十几年来，声学家和扬声器厂商又开始“重温”美国著名声学家H.F奥尔森(Olson)在1957年出版的《声学工程》(AcousticalEngineering) -书中关干线阵列的论述，即“线阵列系统具有良好的垂直指向性覆盖和远距离声辐射的特点”。
但是如何能完成宽音域声音的重放?只有伴随扬声器新技术、新的设计与加工工艺的进步才能得以实现。
法国L-ACOUSTICS公司于1993年首先推出了V-DOSC系统。
在随后的几年里，一些国际著名的扬声器生产厂商也陆续推出了各自品牌的线阵列扬声器系统。
自2002年起。
一些国内扬声器生产厂商也相继研发出自己的线阵列扬声器系统。
2. 什么是线阵列扬声器系统简单来说，可以把线阵列扬声器系统看成是一个“大型的全频扬声器”。
它是借助线阵列( Line Array)的基本理论，在一定条件下予以近似而开发出的扬声器系统。
需要注意的是，不能简单地把“线阵列”等同于实际的线阵列扬声器系统。
线阵列基本上是由一组排列戍直线、间隔紧密的辐射单元构成。
这些辐射单元的声辐射应具有相同的振幅和相位。
2.1 形成线阵列的基本条件线阵列要实现一个近似理想的“线声源”或“连续带状声源”其基本点是：①阵列的每个声辐射器以一个同相位平面形波阵面工作;②阵列的声辐射器的声中心之间的间距应小于最高辐射频率波长的一半。
线阵音响系统
序号品牌型号类型说明1MG124CX 调音台12路信号输入，四路单声道，四路立体声，16种效果模式，48V幻想供电，1路编组。
1DPA240数字音频处理器精选双精度的DSP处理器和32bit的内部数据通，具有特别宽阔的动态范围和优良的音质。
采样率高，损耗低，动态范围可达>105db。
方便灵活多分频模式，DP240 2路输入4路输出，可设置成4种模式，包括2x2路分频，3十1路分频，四路分频和两路超低音分频，并带有限幅器。
2AK2650 6.5寸两分频线性阵列全音域音箱功率 ：1000W 频率范围（十/一3dB):75HZ-20KHZ 额定阻抗：7欧 灵敏度：92dB 最大声压级：102dB 重量：7.5KG3DV-18S18寸超低音线性音箱音箱类型 ：18寸紧凑型超低频音箱（黑色）单元配置：：18"（220磁）低音单元，4"（100芯）音圈频率响应 ：35Hz—180KHz (±3dB)额定功率 ：900 W灵敏度 ：102 dB最大声压级 ：134dB峰值，128dB持续标准阻抗 ：8Ω4H-260主音箱功率放大器特点：600W+ 600W 8欧姆1200W 4欧姆6H-2120低音功率放大器特点：1200W + 1200W 8欧姆2400W 4欧姆多功能厅音响系统8一拖二U段无线手持话筒UHF频段直接数字频率合成锁相环（PLL）技术，采用先进的DPLL数字锁相环多信道频率合成技术，音码锁定，由微处理器（MCU）直接控制，抗干扰能力强，传输效率高，频响范围宽，失真度小，信噪比高等优点。
在80米频带宽李预先设定好200个频道，利用红外线自动频道追锁和系统锁定功能实现本系列内任何发射话筒都可与接收机对上频，特别适合多套产品在同一场合使用9DV-310DVD影碟机10X4电源时序器8路顺序开关10 1.2米玻璃门豪华机柜13国标国标线材14 15报价合计：叁万玖仟伍佰壹拾备注:此报价不含税，响系统图片数量价格合计1台1台6只2只2台1台1套1套1台1台1批佰壹拾元整（39510元）含税，税点5%。
